问题:什么是2线和4线的测量传感器,以及连接时的注意事项?解答:2线传感器是一个被动的测量传感器,它的电源是由SM331来提供的;4线传感器是一个主动测量传感器,它的电源由外部电源提供而不是SM331提供,2根测量线被连接到SM上,所以SM331(－7KF)最大有8个通道。

注意:・2线测量传感器连接Mana与M(短接11和20端,11端和10端);短接没用的同通道组的通道,跨接一个 3.3K W的电阻。

・4线测量传感器短接10和11端,短接所有的Mx-到Mana。

问题:怎样接一个没有用的模拟量模块的输入?解答:没有用的模拟量输入接线应依靠这个输入的参先化,首先必须明确它是电压输入还是电流输入,以及设定了怎样的测量范围,被设定的测量量是电阻值还是温度值。

根据参数设定,可以按照以下方式连接没有用的模拟量输入。

这种连接对于SM331来说是非常必要的。

因为它每个通道组有两个物理输入点,那么没有用的通道可能会影响或破坏一个通道组另一个通道的诊断,特别是的1-5V、4 -20mA的信号。

问题:如何设置和修改以下模块的分辨率?・6ES7331-7KB01-0AB0・6ES7331-7KB00-0AB0・6ES7331-7KF01-0AB0・6ES7331-7KF00-0AB0解答:这些分辨率不可以直接在硬件组态中选择,它只能被间接的通过干扰频率抑制来设置。

下列表格提供了相关数据:问题:SM322连接S＋和S－的目的?解答:对于电压输出,S＋和S－连接起来是为了检测负载侧实际压降,并把它传回到SM332,这将模块对外部的波动和偏差进行补偿,以提高负载侧的精度例如,温度的改变。

如果不需要,那么将S＋和QV、S－和Mana相连,或让S＋、S－开路。

问题：SM332的S+和S-连接端有什么用？解答：S+和S-连接端用于获取负载的实际电压值并将之传送回SM332。

从而使模块能够(在一定程度上)弥补，例如，由于温度变化而导致的波动和偏差。

模块模块型号接线方式说明书(SM)

模块模块型号接线方式说明书(SM)

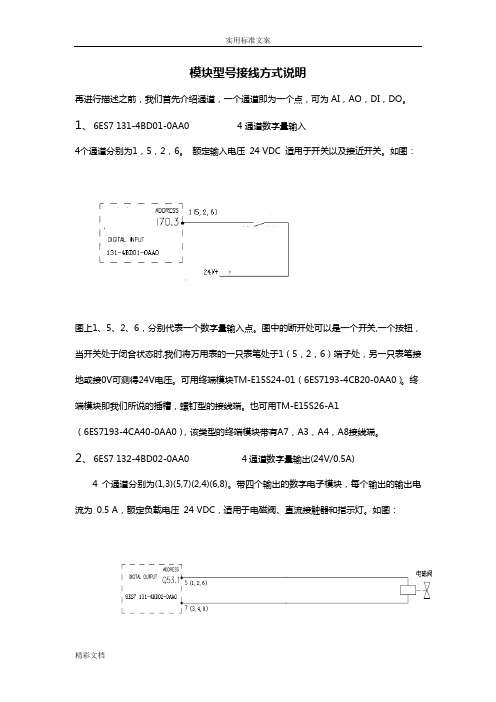

模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。

1、6ES7 131-4BD01-0AA0 4通道数字量输入4个通道分别为1，5，2，6。

额定输入电压24 VDC 适用于开关以及接近开关。

如图：图上1、5、2、6，分别代表一个数字量输入点。

图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。

可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。

终端模块即我们所说的插槽，螺钉型的接线端。

也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。

2、6ES7 132-4BD02-0AA0 4通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。

带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24 VDC，适用于电磁阀、直流接触器和指示灯。

如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。

当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V 电压。

3、6ES7 132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。

如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。

接线方式同2。

4、6ES7 134-4GB11-0AB0 2通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。

如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。

设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。

当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

模拟量的输入输出原理doc资料

模拟量的输入输出原理doc资料
输入输出分别用AI/AO表示。 通常用通道表示一路输入信号。
模拟信号模块：输入模块SM331 输出模块SM332 输入输出SM334/SM335
数字信号模块: 输入模块SM321 输出模块SM322 输入输出SM323
模拟量输入模块 SM331
1).用于将模拟量信号转换为CPU内部处理的 数字信号主要成分是A/D转换器。
sm331sm331的接线图1个通道的介绍ad转换器逻辑电路光隔离ad转换器光隔离ad转换器光隔离ad转换器逻辑电路光隔离ad转换器逻辑电路光隔离ad转换器逻辑电路光隔离ad转换器ch0mana内部开关基准源由背板总线送到cpu输入量的表达方式和测量值1
模拟量的输入输出原理
制作人
PLC信号模块
模拟量: 在时间上或数值上都是连续的物理量称为，一般模拟量
模拟量输出模块SM332
1).用于将CPU送给的数字信号转换为成比列 的电流信号或电压信号。
2).各通道均有模拟量输出都有故障指示灯， 可以读取诊断信息。
3).由负载和执行器提供器提供电流和电压。 4).额定负载电压均为DC24V,最大短路电流为
25mA,最大开路电压为18V。
模拟量输出模块接线图
3).设置类型：A(热电阻、热电偶) B(电压) C(四线制电流) D(二进制电流)
硬件属性
1).在SIMATIC STEP 7软件中对模块进行参数的设 定，且CPU工作在“停止”模式。
2).在输入选项卡空设定相应的参数。
3).通过系统模块SFC55可以修改当前用户程序中的 动态参数。
4).在硬件组态编辑器中，鼠标右键单击模拟量模块 选择属性，打开模拟量模块属性对话框，如书中 179页。
1个通道的输出介绍
背板总线 光

自-S7-300SM331模拟量输入模板的使用与调试

自-S7-300SM331模拟量输入模板的使用与调试

SM331 INFORMATION COLLECTIONSLC A&D CSApril 20041.如何获得西门子自动化与驱动产品的资料及在线技术支持 (4)2.西门子技术支持热线 (4)3.需要SM331的产品手册 (5)4.标准及认证 (5)5.SM331搬运、存储、运行的环境要求 (5)6.SM331常用信息 (6)7.缩写词含义 (6)8.如何使用SM331 (6)9.在STEP 7的硬件目录里找不到想要配置的硬件 (7)10.SM331上不使用的通道的接线 (8)11.如何在STEP 7中设置SM331的参数并访问其通道 (8)11.1.如何在HW Config中设置SM331的参数 (8)11.2.在程序中对模拟量输入的访问 (9)12.如何连接传感器及外部电源到SM331模板 (10)13.连接二线制变送器到SM331模板 (10)13.1.两线制信号(2DMU)与四线制信号(4DMU)的区别 (10)13.2.如何连接两线制变送器到只能接入四线制信号的模板 (11)13.3.两线制信号与四线制信号接线的注意事项 (11)13.4.不同类型传感器到SM331-7Kx0x的接线实例 (11)14.连接热电偶到SM331模板 (11)14.1.为什么要用补偿盒对SM331进行外部冷端补偿及怎样补偿(6ES7331-7KFxx-0AB0及6ES7 331-7KBxx-0AB0) (11)14.2.热电偶量程转换 (11)15.连接热电阻到SM331模板 (12)15.1.热电阻测量原理及连接两线、三线、四线热电阻到6ES7 331-7Kxxx-0AB012 15.2.量程转换 (14)15.3.为什么用数字万用表测量不到SM331模板测量电阻值的电流 (15)请点击阅读在线FAQ。

(15)15.4.连接三线制热电阻到6ES7331-7PF00-0AB0的注意事项 (16)16.连接HART协议仪表到SM331模板 (16)16.1.如何连接支持HART协议的仪表到SM331模板 (16)16.2.怎样用SM331(6ES7331-7TB00-0AB0)读HART仪表的数据 (16)16.3.连接HART 仪表到常规S7-300 模拟量输入模板 (16)16.4.6ES7331-7TB00-0AB0不用通道的设置 (16)17.怎样设置并修改SM331的分辨率 (16)18.STEP 7 中用于读取模拟量的功能块 (17)19.读出的模拟量值超限 (17)20.SM331 SF灯亮 (18)21.直接将来自0区或1区的传感器信号接入S7-300 Ex(i) 模板 (18)22.与SM331有关的OB块 (19)1. 如何获得西门子自动化与驱动产品的资料及在线技术支持首先,建议您访问Siemens A&D的产品与技术支持网站或者，致电转3785 索取资料。

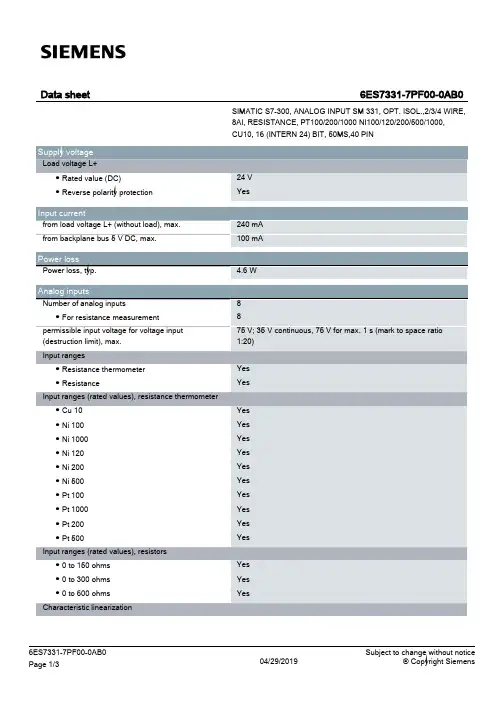

SIMATIC S7-300 8通道分析输入模块 SM331 产品说明书

SIMATIC S7-300 8通道分析输入模块 SM331 产品说明书

6ES7331-7PF00-0AB0 Page 3/3
04/29/2019
Subject to change without notice © Copyright Siemens
● Interference voltage suppression for interference frequency f1 in Hz
integrating
16 bit; Two's complement
Yes up to 4 channels: 10 ms per module, over 5 channels: 190 ms per module, 8 channels: 80 ms 400 / 60 / 50 Hz
200 m
Analog value generation for the inputs Measurement principle Integration and conversion time/resolution per channel ● Resolution with overrange (bit including sign), max. ● Integration time, parameterizable ● Basic conversion time (ms)
Data sheet
Supply voltage Load voltage L+ ● Rated value (DC) ● Reverse polarity protection
6ES7331-7PF00-0AB0
SIMATIC S7-300, ANALOG INPUT SM 331, OPT. ISOL.,2/3/4 WIRE, 8AI, RESISTANCE, PT100/200/1000 NI100/120/200/500/1000, CU10, 16 (INTERN 24) BIT, 50MS,40 PIN

SM331模拟量输入模块

SM331模拟量输入模块

模拟量输入模块测量范围的设定
•模拟量输入模块的输入信号种类用安装在模块侧面的量程卡 （量程模块）来设置，量程卡安装在模拟量输入模块的侧面， 每两个通道为一组，共用一个量程卡，下图中的模块共用8个通 道，因此有4个量程卡。量程卡可以设定为“A”、“B”、“C”、
“D”4个位置，其常见的含义为：“A”为热电阻、热电偶；


对于上面的各种模拟量输入信号的对应关 系，需要编写相应的处理程序将PLC 内部 的数值转化为对应的实际工程量（如温度、 压力）的值，因为工艺要求是基于具体的 工程量而定的，例如“当压力大于3.5MPa 时打开排气阀”，所以不进行模拟量转换， 就无法知道当前的0～27648范围的这个数 值到底对应的压力是多少，也就无从谈起 编程实现了。
值用16位二进制补码定点数来表示，最高位（第15位）为符号 位，正数的符号位为0，负数的符号位为1。模拟量模块的模拟 值位数（即转换精度）可以设置为9~15位（与模块的型号有关， 不包括符号位），如果模拟值的精度小于15位，则模拟值左移， 使其最高位（符号位）在16位字的最高位（第15位），模拟值 左移后未使用的低位则填入“0”，这种处理方法称为“左对 齐”。 电压测量范围为±l0~±lV的模拟值表示如表所示







M: Ground terminal 接地端 L +: Terminal for 24 VDC supply voltage 24VDC 电源接线端 UCM: Potential difference between inputs and reference potential of the MANA measuring circuit 信号输入端与MANA间的电势差 UISO: Potential difference between MANA and M terminal of CPU MANA与CPU的M端间的电势 差 I +: Measuring lead for current input 电流输入测 量端 U +: Measuring lead for voltage input 电压输入 测量端

通用型模拟量输入扩展模块(SM331)技术规范及接线图

支持；无电阻修正
支持
支持
支持；用外部测量变送器时，可以对每个测量变送器单独供电
支持
支持；用外部测量变送器时，可以对每个测量变送器单独供电
支持
误差/ 精度
在整个温度围运行极限
•电压输入
•电流输入
•电阻输入
•热电阻输入
±0.1 %
±1 K
±1 K
±0.1%；±0.7%
±0.3%；±0.9%
±0.1 %
±0.1 %
0.8Kelvin (Pt100，Ni100，气候型；Ni1000，LG-Ni1000，
标准型；Ni1000，
LG-Ni1000，气候型)
±0.6%；
±0.6% (80mV，2.5-10V)
±0.4% (250-1,000mV)
±0.5%；3.2-20 mA
±0.5% ；150，300，600Ω
±0.6%；
模拟量输入特性
模拟量输入通道
8模拟量输入，9/12/14位分辨率
8模拟量输入，14位分辨率，用于等时模式下运行
8模拟量输入，13位分辨率
2模拟量输入，9/12/14位分辨率
•电阻测量模拟量输入点数
4
8
1
所需前连接器
20 针
20 针
40 针
20 针
时钟同步
•时钟同步运行
否
支持
否
否
测量围
电压输入围
•0 至+10 V
技术规
SM331
型号
6ES7 331-7PF00-0AB0
6ES7 331-7PF10-0AB0
6ES7 331-7NF00-0AB0
6ES7 331-7NF10-0AB0

扩展模块接线

扩展模块接线————————————————————————————————作者：————————————————————————————————日期：数字量扩展模块接线图1、数字量输入扩展模块（EM221）接线图输入接线形式简图2、数字量输出扩展模块（EM222）接线图输出接线形式简图3、数字量输入/输出扩展模块（EM223）接线图模拟量扩展模块接线图1、模拟量输入扩展模块（EM231）接线图及输入范围配置配置EM231表所示为如何使用配置DIP开关配置EM231模块。

开关1、2和3选择模拟输入范围。

所有输入设置为相同的模拟输入量程。

该表中，ON是闭合，OFF是断开。

只在电源接通时读取开关设置。

2、模拟量输出扩展模块（EM232）接线图3、模拟量输入/输出扩展模块（EM235）接线图及输入范围配置配置EM235表所示为如何使用配置DIP开关配置EM235模块。

开关1至6可选择输入量程和分辨率。

所有的输入都设置为相同的模拟输入量程和格式。

表所示为如何选择单极性/双极性（开关6）、增益（开关4和5）以及衰减（开关1，2和3），在该表中，ON是闭合，OFF是断开。

只在电源接通时读取开关设置。

测量温度扩展模块接线图1、测量温度扩展模块（EM231 TC）接线图及输入范围配置配置EM231 TCEM231热电偶模块为S7-200系列产品提供了连接7种类型热电偶的使用方便、带隔离的接口：J、K、E、N、S、T和R。

它可以使S7--200能连接低电平模拟信号，测量范围为±80mV。

所有连接到该模块的热电偶都必须是同一类型的。

DIP开关位于热电模偶模块的底部，可以选择热电偶模块的类型、断线检测、温度范围和冷端补偿。

要使DIP开关设置起作用，需要给PLC或用户的24V电源重新上电。

DIP开关4为以后的应用保留，将DIP开关4设定为0位置（向下）。

其他DIP开关的设定请参阅表EM231 TC模块面板状态指示器2、测量温度扩展模块（EM231 RTD）接线图及输入范围配置配置EM231 RTDEM231热电阻模块为S7-200连接各种型号的热电阻提供了方便的接口。
