微机组成与工作原理

第一章ENIAC 的不足：运算速度慢、存储容量小、全部指令没有存放在存储器中、机器操作复杂、稳定性差 。

冯·诺依曼（Johe V on Neumman ）提出了“存储程序”的计算机设计方案。

特点是： 1、采用二进制数形式表示数据和计算机指令。

2、指令和数据存储在计算机内部存储器中，能自动依次执行指令。

由控制器、运算器、存储器、输入设备、输出设备5大部分组成计算机硬件。

工作原理的核心是“存储程序”和“程序控制”。

一型计算机的分类字长：有4位、8位、16位、32位、64位微型计算机等 工艺：可分成MOS 工艺、双极型TTL 工艺的微处理器 结构类型：有单片机、单板机、位片机、微机系统等 用途：个人计算机、工作站/务器、网络计算机 体积大小：台式机、携机。

二．微型计算机的性能指标介绍位：这是计算机中所表示的最基本、最小的数据单元。

字长：是计算机在交换、加工和存放信息时的最基本的长度。

字节（Byte ）：是计算机中通用的基本单元，由8个二进制位组成。

字：是计算机内部进行数据处理的基本单位。

主频：也称时钟频率，是指计算机中时钟脉冲发生器所产生的频率。

访存空间：是该微处理器构成的系统所能访问的存储单元数。

指令数：构成微型计算机的操作命令数。

基本指令执行时间：计算机执行程序所花的时间。

可靠性：指计算机在规定时间和条件下正常工作不发生故障的概率。

兼容性：指计算机硬件设备和软件程序可用于其他多种系统的性能。

性能价格比：是衡量计算机产品优劣的综合性指标。

微型计算机是以微处理器为核心，再配上存储器、接口电路等芯片构成的微型计算机系统由硬件系统和软件系统两大部分组成 ：1.中央处理单元CPU （Control Processing Unit ）是微型计算机的核心部件，是包含有运算器、控制器、寄存器组以及总线接口等部件的一块大规模集成电路芯片，俗称微处理器。

微处理器是微型计算机的核心，它的性能决定了整个微型机的各项关键指标。

1.1微型计算机主要包括那几个组成部分？各部分的基本功能是什么？答：微型计算机由CPU，存储器，输入/输出接口及系统总线组成CPU是微型计算机的核心部件，一般具有下列功能：进行算术和逻辑运算，暂存少量数据，对指令译码并执行指令所规定的操作，与存储器和外设进行数据交换，提供整个系统所需要的定时和控制信号，响应其他部件发出的中断请求；总线是计算机系统各功能模块间传递信息的公共通道，一般由总线控制器，总线发送器，总线接收器以及一组导线组成；存储器是用来存储数据，程序的部件；I/O接口在CPU和外设之间起适配作用，是微型计算机的重要组成部件1.2简述CPU执行指令的工作过程答：CPU执行指令的工作过程可以归纳为3个阶段：取指令，分析指令，执行指令执行指令的基本过程：1、开始执行程序时，程序计数器中保存第一条指令的地址，指明当前将要执行的指令存放在存储器的哪个单元2控制器将程序计数器中的地址送至地址寄存器MAR，并发出读命令。

存储器根据此地址取出一条指令，经过数据总线进入指令寄存器IR3指令译码器译码，控制逻辑阵列发出操作命令，执行指令操作码规定的操作。

4、修改程序计数器的内容2.1、8086/8088CPU的功能结构由哪两部分组成？它们的主要功能是什么？答：8086/8088CPU的功能结构由以下两部分组成：总线接口单元BIU（Bus Interface Unit）和执行部件EU（Execution Unit）总线接口单元BIU的主要功能是负责与存储器，I/O端口进行数据传送。

具体讲：取指令，即总线接口部件从内存中取出指令后送到指令队列；预取指令；配合EU执行指令，存取操作数和运算结果。

执行部件EU主要功能是负责指令执行。

2.4、什么是总线周期？8086/8088CPU的基本总线周期由几个时钟周期组成？若CPU主时钟频率为10MHz，则一个时钟周期为多少？一个基本总线周期为多少？答：BIU通过系统总线对存储器或I/O端口进行一次读/写操作的过程成为一个总线周期。

计算机组成原理和微机原理计算机组成原理和微机原理是计算机科学与技术领域中非常重要的两门课程，它们涉及到计算机的硬件和软件方面的知识。

本文将详细介绍计算机组成原理和微机原理的概念、内容和重要性。

一、计算机组成原理的概念和内容计算机组成原理是计算机科学与技术领域中的基础课程之一，它主要研究计算机的硬件结构和工作原理。

计算机组成原理涉及到的内容很广泛，主要包括计算机的基本组成、计算机的运行过程、计算机的存储结构、计算机的输入输出系统等方面。

1.计算机的基本组成计算机的基本组成包括中央处理器（CPU）、存储器（memory）和输入输出设备（I/O devices）。

中央处理器是计算机的核心部件，负责执行计算机的指令和处理数据。

存储器用于存放程序和数据，可以分为主存储器（RAM）和辅助存储器（硬盘、光盘等）。

输入输出设备用于与计算机进行交互，如键盘、鼠标、显示器等。

2.计算机的运行过程计算机的运行过程包括指令的周期性执行和数据的处理。

在计算机中，每个指令都是由一系列的操作码（Opcode）和操作数（Operand）组成，其中操作码表示操作的类型，操作数表示操作的具体内容。

指令的周期性执行是通过时钟信号来实现的，时钟信号可以控制计算机的时序和同步。

3.计算机的存储结构计算机的存储结构主要包括主存储器和辅助存储器。

主存储器用于存放正在执行的程序和数据，是计算机运行的关键部件。

主存储器可以按照访问方式分为随机存取存储器（RAM）和只读存储器（ROM）等。

辅助存储器用于存放大量的程序和数据，可以分为硬盘、光盘、磁带等。

4.计算机的输入输出系统计算机的输入输出系统是计算机与外部世界进行交互的重要组成部分。

输入设备用于将外部的信息传递给计算机，如键盘、鼠标等；输出设备用于将计算机的结果显示给用户，如显示器、打印机等。

输入输出设备和计算机之间有一个接口（interface），可以通过接口进行数据的传输和控制。

二、微机原理的概念和内容微机原理是计算机科学与技术领域中的重要课程，它主要研究微型计算机的组成和工作原理。

微型计算机原理及应⽤知识点总结第⼀章计算机基础知识⼀、微机系统的基本组成1.微型计算机系统由硬件和软件两个部分组成。

(1)硬件:①冯●诺依曼计算机体系结构的五个组成部分：运算器，控制器，存储器，输⼊设备，输⼊设备。

其特点是以运算器为中⼼。

②现代主流的微机是由冯●诺依曼型改进的，以存储器为中⼼。

③冯●诺依曼计算机基本特点：核⼼思想：存储程序；基本部件：五⼤部件；信息存储⽅式：⼆进制；命令⽅式：操作码（功能）+地址码（地址），统称机器指令；⼯作⽅式：按地址顺序⾃动执⾏指令。

(2)软件:系统软件：操作系统、数据库、编译软件应⽤软件：⽂字处理、信息管理（MIS）、控制软件⼆、微型计算机的系统结构⼤部分微机系统总线可分为3类：数据总线DB(Data Bus)，地址总线AB(Address Bus)，控制总线CB(Control Bus)。

总线特点：连接或扩展⾮常灵活，有更⼤的灵活性和更好的可扩展性。

三、⼯作过程微机的⼯作过程就是程序的执⾏过程,即不断地从存储器中取出指令,然后执⾏指令的过程。

★例：让计算机实现以下任务：计算计算7+10=？程序：mov al,7Add al,10hlt指令的机器码：10110000（OP）0000011100000100（OP）0000101011110100（OP）基本概念：1.微处理器、微型计算机、微型计算机系统2.常⽤的名词术语和⼆进制编码（1）位、字节、字及字长（2）数字编码（3）字符编码（4）汉字编码3.指令、程序和指令系统习题：1.1，1.2，1.3，1.4，1.5第⼆章8086／8088微处理器⼀、8086／8088微处理器8086微处理器的内部结构：从功能上讲，由两个独⽴逻辑单元组成，即执⾏单元EU和总线接⼝单元BIU。

执⾏单元EU包括：4个通⽤寄存器（AX，BX，CX，DX，每个都是16位，⼜可拆位，拆成2个8位）、4个16位指针与变址寄存器（BP，SP，SI，DI）、16位标志寄存器FLAG（6个状态标志和3个控制标志）、16位算术逻辑单元(ALU)、数据暂存寄存器；EU功能：从BIU取指令并执⾏指令；计算偏移量。

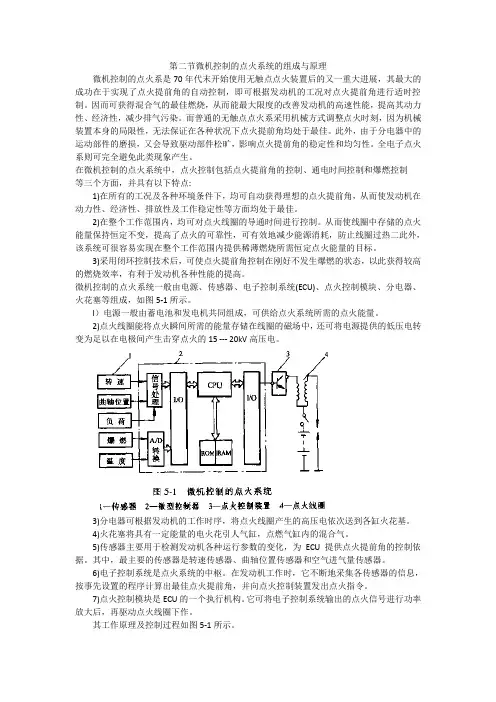

第二节微机控制的点火系统的组成与原理微机控制的点火系是70年代末开始使用无触点点火装置后的又一重大进展，其最大的成功在于实现了点火提前角的自动控制，即可根据发动机的工况对点火提前角进行适时控制。

因而可获得混合气的最佳燃烧，从而能最大限度的改善发动机的高速性能，提高其动力性、经济性，减少排气污染。

而普通的无触点点火系采用机械方式调整点火时刻，因为机械装置本身的局限性，无法保证在各种状况下点火提前角均处于最佳。

此外，由于分电器中的运动部件的磨损，又会导致驱动部件松旷，影响点火提前角的稳定性和均匀性。

全电子点火系则可完全避免此类现象产生。

在微机控制的点火系统中，点火控制包括点火提前角的控制、通电时间控制和爆燃控制等三个方面，并具有以下特点:1)在所有的工况及各种环境条件下，均可自动获得理想的点火提前角，从而使发动机在动力性、经济性、排放性及工作稳定性等方面均处于最佳。

2)在整个工作范围内，均可对点火线圈的导通时间进行控制。

从而使线圈中存储的点火能量保持恒定不变，提高了点火的可靠性，可有效地减少能源消耗，防止线圈过热二此外，该系统可很容易实现在整个工作范围内提供稀薄燃烧所需恒定点火能量的目标。

3)采用闭环控制技术后，可使点火提前角控制在刚好不发生爆燃的状态，以此获得较高的燃烧效率，有利于发动机各种性能的提高。

微机控制的点火系统一般由电源、传感器、电子控制系统(ECU)、点火控制模块、分电器、火花塞等组成，如图5-1所示。

l）电源一般由蓄电池和发电机共同组成，可供给点火系统所需的点火能量。

2)点火线圈能将点火瞬间所需的能量存储在线圈的磁场中，还可将电源提供的低压电转变为足以在电极间产生击穿点火的15 --- 20kV高压电。

3)分电器可根据发动机的工作时序，将点火线圈产生的高压电依次送到各缸火花基。

4)火花塞将具有一定能量的电火花引人气缸，点燃气缸内的混合气。

5)传感器主要用于检测发动机各种运行参数的变化，为ECU提供点火提前角的控制依据。

微机原理与接口技术一、微机原理1.1. 微机的概念与发展微机是现代计算机的一种，通常包括中央处理器、存储器、输入/输出设备等部分，以及操作系统、应用软件等方面。

它是一种小型化的，具有高度自主、灵活性和可扩展性的计算机设备。

微机的发展源于计算机科学技术，始于19世纪60年代，经历了五十多年的演化发展，逐渐成为现代计算机的一个主要系列之一。

1.2. 微机的工作原理微机是一个高速度的计算机设备，它包括硬件和软件两个方面。

从硬件上看，微机包括中央处理器、内存、输入/输出设备等；软件方面主要包括操作系统和各种软件、程序。

微机的工作原理就是这两个方面的协同作用，首先通过输入设备将数据输入微机中，并与处理器和存储器进行交互，由操作系统控制各种资源，最后通过输出设备将结果反馈给使用者。

1.3. 微机的组成微机由中央处理器、存储器、输入/输出设备和操作系统等部分组成。

具体包括：中央处理器：是微型计算机最重要的组成部分，主要负责控制计算机运行、处理各种运算、指令执行等。

存储器：微机中的存储器由各种存储器构成，丰富的存储器可保证微计算机运行数据的高速存取、临时数据缓冲、预测等结果处理。

输入/输出设备：微机的输入设备主要包括键盘、鼠标等，输出设备主要包括显示器、打印机等。

操作系统：微机所使用的操作系统主要有Windows、Linux等，不同操作系统的功能、应用、兼容性也存在差别。

1.4. 微机的分类与应用微机根据不同的功能和应用可以分为不同的类别，如个人计算机（PC）、工作站、小型机、超级计算机等。

在应用方面，微机主要应用于办公、生产、控制、娱乐、医疗等广泛领域，其使用普及也是世界各地的各种行业、企业和机构。

二、接口技术2.1. 接口的定义与分类接口是指连接两个或多个系统、设备、技术等的一种机制，可以使它们之间进行数据传输和控制交互等。

接口按照数据传输的方向分为输入、输出或双向接口；按照数据传输的方式分为并行接口、串行接口等多种类型；按照物理连接方式，则分为USB、RS232、SCSI、IDE等种类。

微机基本工作原理1、计算机系统的组成微型计算机由硬件系统和软件系统组成。

硬件系统：指构成计算机的电子线路、电子元器件和机械装置等物理设备，它包括计算机的主机及外部设备。

软件系统：指程序及有关程序的技术文档资料。

包括计算机本身运行所需要的系统软件、各种应用程序和用户文件等。

软件是用来指挥计算机具体工作的程序和数据，是整个计算机的灵魂。

计算机硬件系统主要由运算器、控制器、存储器、输入设备和输出设备等五部分组成。

2、计算机的工作原理（1）冯•诺依曼原理“存储程序控制”原理是1946年由美籍匈牙利数学家冯•诺依曼提出的，所以又称为“冯•诺依曼原理”。

该原理确立了现代计算机的基本组成的工作方式，直到现在，计算机的设计与制造依然沿着“冯•诺依曼”体系结构。

（2）“存储程序控制”原理的基本内容①采用二进制形式表示数据和指令。

②将程序（数据和指令序列）预先存放在主存储器中（程序存储），使计算机在工作时能够自动高速地从存储器中取出指令，并加以执行（程序控制）。

③由运算器、控制器、存储器、输入设备、输出设备五大基本部件组成计算机硬件体系结构。

（3）计算机工作过程第一步：将程序和数据通过输入设备送入存储器。

第二步：启动运行后，计算机从存储器中取出程序指令送到控制器去识别，分析该指令要做什么事。

第三步：控制器根据指令的含义发出相应的命令（如加法、减法），将存储单元中存放的操作数据取出送往运算器进行运算，再把运算结果送回存储器指定的单元中。

第四步：当运算任务完成后，就可以根据指令将结果通过输出设备输出。

二、中央处理器中央处理器又称CPU（Central Processing Unit），是计算机系统的核心，它由运算器、控制器和寄存器组成。

1、运算器（ALU）运算器是负责对数据进行算术运算或逻辑运算的部件，由算术逻辑单元（ALU）、累加器、状态寄存器和通用寄存器组等组成。

算术逻辑单元用于算术运算、逻辑运算及移位、求补等操作；累加器用于暂存被操作数和运算结果；通用寄存器组是一组寄存器，运算时用于暂存操作数和数据地址；状态寄存器也称标志寄存器，它用于存放算术逻辑单元工作中产生的状态信息。
