配电柜箱体尺寸标注标准

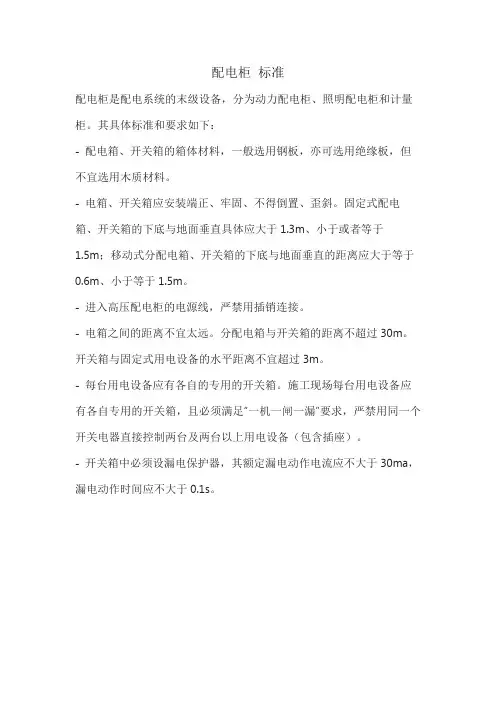

配电柜标准
配电柜是配电系统的末级设备，分为动力配电柜、照明配电柜和计量柜。

其具体标准和要求如下：
- 配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

- 电箱、开关箱应安装端正、牢固、不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于
1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m。

- 进入高压配电柜的电源线，严禁用插销连接。

- 电箱之间的距离不宜太远。

分配电箱与开关箱的距离不超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

- 每台用电设备应有各自的专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

- 开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

配电箱技术参数及要求根据工程的设计和质量目标的要求，为保障工程中使用的配电箱产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱的生产技术要求，在产品进场时，配电箱配电柜严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验一、本次技术性能参照引用的国家规范和标准：(不限于此)1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP代码）》5、GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13、NEMAIC2-322 《通用交流电动机控制中心》14、JB2436-1992 《电力传输控制装置用铜制裸压接端头》15、UL-854 《电动机控制中心》16、要符合国家、武汉质量验收规范及供电局的要求。

17、配电箱系统图的相关参数要求。

二、配电箱的机械、外观要求：箱的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*120 TD28大型（铁）300*200*120 TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数墙体留洞尺寸为箱体尺寸加10mm；分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

本箱体进线断路器为63A,进线截面不大于25mm2；分路断路器每极宽度为18 mm；墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数箱体采用~电解钢板或冷轧钢板制作；箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

墙体留洞尺寸为箱体尺寸加10mm；PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

非标配电箱设计参考标准2016年1月1非标配电箱壳体标准1.1 明装挂墙配电箱：配电箱（柜）满足下列任一要求时采用落地配电柜：1.1.1 宽度尺寸﹥800mm；1.1.2 高度﹥1200mm；1.1.3 厚度﹥300mm；1.1.4 进线总开关﹥315A；1.2 配电箱（柜）尺寸及设计参考标准1.2.1 落地配电柜高度≤2200mm；1.2.2 落地配电柜宽度≤1300mm；1.2.3 落地配电柜宽度﹥800mm时采用双开门设计；1.2.4 挂墙配电箱宽度﹥600mm时采用双开门设计；2 非标配电箱（柜）电器元件整体布置2.1 元件布置的主要目的2.1.1在满足客户进出线位置够用、满足公司布线位置够用的前提下，尽可能保持内部空间的紧凑，控制整体尺寸。

2.1.2 整齐美观，操作方便、安全，工艺合理和维护检修方便、安全。

2.2 元件布置的排布次序：2.2.1安装板电气元件排布次序：自左向右，自上向下，空余位置可用于后期变更。

2.2.2面板电气元件排布次序：自上而下，自中间向二侧均匀延伸。

2.3 元件水平方向布置的位置要求2.3.1 本要求适用于一般情况，特殊情况（实际条件不允许或者照此布置空间利用不合理、不利于安装布线）除外。

2.3.2 不论特殊情况还是一般情况，断路器布置必须满足客户有足够的进线或者出线位置，接线方便。

2.3.3 断路器布置次序从左向右。

2.3.4 一般情况下，配电箱（柜）的左侧位主要用于公司员工进出线、安装端子、中继、熔断器等电器元件，同时用于客户出二次回路线。

安装时保持主回路与二次回路不交叉，不飞线。

必须预留客户二次回路出线位，根据情况预留50mm~150mm净尺寸。

净尺寸指：此宽度的竖直空间内什么都没有。

2.3.5 一般情况下，配电箱（柜）的右侧位主要用于客户出主回路线，必须预留客户主回路的出线位，根据情况预留100mm~200mm净尺寸。

净尺寸指：此宽度的竖直空间内什么都没有。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用~钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用~电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*12 0TD28大型（铁）300*200*12 0TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

表箱体尺寸标注标准一．住宅电能表箱体尺寸标注标准2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留插卡孔；箱体采用1.2~1.5mm钢板制作；3.本箱体进线断路器为63A,进线截面不大于25mm2；4.墙体留洞尺寸为箱体尺寸加10mm；二．86系列电能表技术参数2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；三.住宅户内照明配电箱尺寸参数2.墙体留洞尺寸为箱体尺寸加10mm；3.分路断路器每极宽度为18 mm；四．普通照明配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；5.分路断路器每极宽度为18 mm；6.墙体留洞尺寸为箱体尺寸加10mm；五．动力配电箱尺寸参数2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；5.PC级双电源带分支配电开关箱尺寸：600X800X200六．动力配电柜参数2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数七．常用弱电箱体尺寸参数1.户内多媒体箱310*210*120 箱体参考尺寸450x350x150(mm)2.电视分线箱箱体参考尺寸450x350x150(mm)本厂生产的等电位规格有如下：TD28大型（铜）300*200*120 TD28大型（铁）300*200*120 TD28中型（铜）180*120*70 TD28中型（铁）180*120*70 TD28小型（特厚铜）160*75*50 TD28小型（厚铜）160*75*50 TD28小型（铜）160*75*50 TD28小型（铁）160*75*50 TD28小型（塑壳）160*75*50。

一、配电箱（柜）的机械、外观要求1、配电柜的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。

箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。

2、配电箱（柜）的机械要求。

配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。

同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。

箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。

配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。

配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

配电箱的外型尺寸偏差见下表：附表（单位：mm）配电柜的外型尺寸偏差见下表：附表（单位：mm）箱柜的垂直度偏差要求见下表：附表（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。

一．住宅电能表箱体尺寸标注标准
2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应
留插卡孔；箱体采用1.2~1.5mm钢板制作；
3.本箱体进线断路器为63A,进线截面不大于25mm2；
4.墙体留洞尺寸为箱体尺寸加10mm；
二．86系列电能表技术参数
2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数
2.墙体留洞尺寸为箱体尺寸加10mm；
3.分路断路器每极宽度为18 mm；
四．普通照明配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；
5.分路断路器每极宽度为18 mm；
6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；
5.PC级双电源带分支配电开关箱尺寸：600X800X200
六．动力配电柜参数
2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；
3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂七．常用变配电室低压配电柜参数
（本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待您的好评与关注！）。

低压电控柜标准尺寸
低压电控柜的标准尺寸通常是根据国家或地区的标准规范来确
定的。

在国际上，通常会遵循IEC 439系列标准或者NEMA标准。

在
中国，通常会参照GB7251.1-2013《低压成套开关设备和控制设备》的相关规定。

根据这些标准，低压电控柜的尺寸通常会根据其额定电流、安
装环境、设备数量等因素来确定。

一般来说，低压电控柜的高度通
常在1800mm到2200mm之间，宽度通常在600mm到1000mm之间，深
度通常在400mm到1000mm之间。

这些尺寸是根据一般工程实践和标
准化要求来确定的，旨在确保设备的安全性、可靠性和可维护性。

此外，低压电控柜的尺寸还会受到安装空间的限制、设备布置
的要求、维护操作的便利性等因素的影响。

因此，在实际应用中，
除了遵循标准规范外，还需要根据具体的工程需求和现场条件进行
综合考虑和设计。

总的来说，低压电控柜的标准尺寸是根据国家或地区的标准规
范来确定的，尺寸范围一般在1800mm到2200mm的高度、600mm到
1000mm的宽度和400mm到1000mm的深度之间。

在实际应用中，还需要考虑到具体的工程需求和现场条件进行综合设计。
