水轮机复习的题目

水轮机专业试题（含应知应会）一、填空题（１）水轮机四大部件是指工作部件、引水部件、导水部件和排水部件。

（２）水电站的生产技术用水的主要作用是冷却、润滑和传递能量。

（３）水力机组检修通常可分为四类:定期检查、小修、大修和扩大性大修。

（４）我厂外管形座基础法兰面倾斜度与平面度设计值为<1.0mm，允许值<1.5mm。

（５）我厂内管形座下游法兰面倾斜度与平面度设计值为<0.5mm，允许值±0.75mm。

（６）我厂消防备用取水采用坝前取水，设置在＃９机、海拔为▽４１米。

（７）我厂渗漏排水泵有４台、型号为３５０ＲＪＣ３７０－１６⨯３。

（８）我厂导水机构由内配水环、外配水环、导叶和导叶操作机构等组成。

（９）我厂技术供水采用坝前取水，轴承冷却器采用自流供水方式。

（１０）水泵的主要参数有流量、扬程、效率、功率、比转速。

（１１）我厂水轮发电机转速为７８.９r／min。

飞逸转速235r/min（协联）。

（１２）我厂导水叶与内配水环设计间隙为1.70mm，导水叶与外配水环设计间隙1.20mm。

（１３）水轮机流量的代表符号为Ｑ，单位为m3/s。

（１４）我厂水轮吸出高度为－７.６Ｍ、尾水高程为３７.８Ｍ。

（１５）我厂主轴材料用锻钢制造、主轴长度为８７６０ｍｍ。

（１６）我厂浆叶采用高等抗汽蚀、耐磨损的不锈钢整铸。

（１７）我厂转轮轮毂内的油压为1.6~1.7kg/cm2，轮毂高位油箱安装高程为47.2M。

（１８）我厂检修密封的工作气压力为0.6~0.8Mpa。

检修密封操作柜安装在▽41.7M。

（１９）我厂转轮轮毂的材料为Q235A，转轮室内径为６９００ｍｍ。

（２０）我厂主轴与转轮连接螺栓规格为M100⨯6，设计伸长值为０.27~0.33mm。

二、选择判断题（１）我厂设计水头为ａｍ。

ａ、８.５ｍ，ｂ、１３.２ｍ，Ｃ、２.２ｍ，（２）我厂机组中心安装高程为ｂｍ。

ａ、∇２０.５ｍ，ｂ、∇３０.２ｍＣ、∇４１.７ｍ，（３）我厂水轮机额定流量为c米３/秒。

水轮机历年试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 热效率C. 转换效率D. 功率效率答案：C2. 水轮机的转速与水头的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B3. 以下哪种水轮机类型适合于低水头、大流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：B4. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少5. 水轮机的出力与流量的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B6. 以下哪种水轮机类型适合于高水头、小流量的水电站（）。

A. 混流式B. 轴流式C. 斜流式D. 冲击式答案：D7. 水轮机的出力与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B8. 水轮机的效率与导叶开度的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：D9. 水轮机的出力与水头的关系是（）。

B. 成正比C. 成反比D. 先增加后减少答案：B10. 水轮机的出力与转速的关系是（）。

A. 无关B. 成正比C. 成反比D. 先增加后减少答案：B二、多项选择题（每题3分，共15分）1. 水轮机的主要组成部分包括（）。

A. 转轮B. 导水机构C. 传动机构D. 发电机答案：A, B2. 影响水轮机效率的因素包括（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D3. 水轮机的类型主要有（）。

A. 混流式B. 轴流式D. 冲击式答案：A, B, C, D4. 水轮机的出力与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, C, D5. 水轮机的效率与以下哪些因素有关（）。

A. 水头B. 流量C. 转速D. 导叶开度答案：A, B, D三、判断题（每题1分，共10分）1. 水轮机的效率总是100%。

1.要提高反击式水轮机的效率主要应要提高A) 容积效率B) 机械效率C) 水力效率D) 输入功率参考答案: C2.混流失水轮机转轮直径是指( )A) 与叶片轴线相交处的转轮室内径B) 与射流中心线相切处的节圆直径C) 转轮叶片进水边的最大直径参考答案: C3.冲击式水轮机是靠（）做功的。

A) 水流的势能B) 水流的动能与势能C) 水流的动能D) 水流的热能参考答案: C4.翼形空化和空蚀是反击式水轮机的主要空化和空蚀形态：A) 对B) 错参考答案: A5.下列止漏环一般应用在多泥沙的电站是：（）A) 间隙式B) 迷宫式C) 梳齿式D) 阶梯式参考答案: A6.空蚀对金属材料表面的侵蚀破坏，起主要作用的是A) 电化作用B) 机械作用C) 化学作用参考答案: B7.那种水轮机适应水头范围在20~700mA) 轴流式B) 混流式C) 水斗式D) 斜流式参考答案: B8.轴流式水轮机转轮直径是指其转轮叶片进水边的最大直径:A) 对B) 错参考答案: A9.下列不属于反击式水轮机的是？:A) 混流式水轮机B) 轴流式水轮机C) 贯流式水轮机D) 斜击式水轮机参考答案: D10.转轮是水轮机将水流能量转换为机械能的工作部件:A) 对B) 错参考答案: A11.要保证几何相似，原型与模型水轮机转化形状必须相同，表面糙度和其他部件也相同:A) 对B) 错参考答案: B12.轴流式水轮机的析出高度是指（）A) 下游水面至导水机构的下环平面的距离B) 下游水面至转轮叶片旋转中心线的距离C) 下游水面至转轮叶片旋转轴线与转轮室内表面的距离D) 下游水面至转轮叶片最高点的距离参考答案: B13.翼型的空化和空蚀主要发生在什么地方（）A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C14.水轮机的总效率包括:A) 水力效率B) 容积效率C) 机械效率D) 摩擦效率参考答案: ABC15.下面选项中全部属于反击式水轮机的是A) 混流式、轴流式、斜流式B) 混流式、轴流式、斜击式C) 斜流式、贯流式、水斗式D) 轴流式、水斗式、斜击式参考答案: A16.动力相似是指两水轮机形成的液流中各相应点所受的力（）A) 大小相同B) 数量相同C) 名称相同D) 方向一致参考答案: BCD17.翼型的空化和空蚀主要发生在什么地方A) 叶片背面压力最低处B) 叶片背面压力最低处的前端C) 叶片背面压力最低处是后端D) 叶片正面压力最低处参考答案: C18.冲击式水轮机包括:A) 水斗式B) 斜击式C) 双击式D) 贯流式参考答案: ABC19.反击式水轮机一般可以分为轴流式,混流式,斜流式和( )A) 贯流式B) 斜击式C) 水斗式参考答案: A20.导致尾水管壁强烈振动，并产生强烈噪音是由于尾水管上部____引起的。

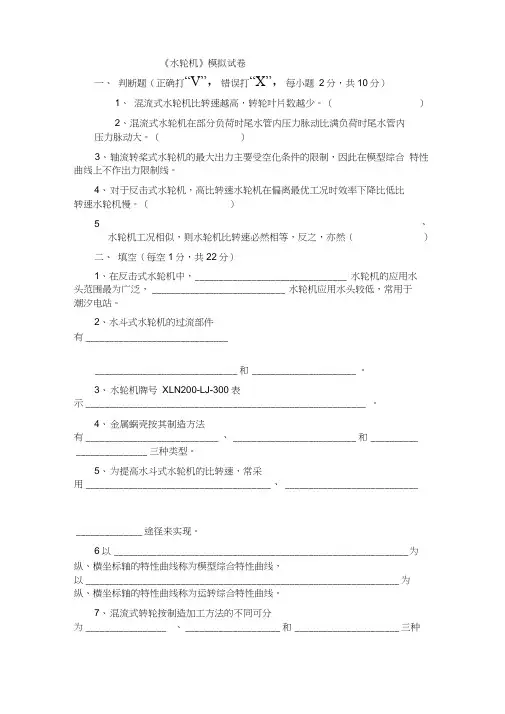

《水轮机》模拟试卷一、判断题（正确打“V”，错误打“X”，每小题2分，共10分）1、混流式水轮机比转速越高，转轮叶片数越少。

（）2、混流式水轮机在部分负荷时尾水管内压力脉动比满负荷时尾水管内压力脉动大。

（）3、轴流转桨式水轮机的最大出力主要受空化条件的限制，因此在模型综合特性曲线上不作出力限制线。

4、对于反击式水轮机，高比转速水轮机在偏离最优工况时效率下降比低比转速水轮机慢。

（）5、水轮机工况相似，则水轮机比转速必然相等，反之，亦然（）二、填空（每空1分，共22分）1、在反击式水轮机中，________________________________ 水轮机的应用水头范围最为广泛，____________________________ 水轮机应用水头较低，常用于潮汐电站。

2、水斗式水轮机的过流部件有____________________________________________________________ 和______________________ 。

3、水轮机牌号XLN200-LJ-300表示___________________________________________________________ 。

4、金属蜗壳按其制造方法有____________________________ 、__________________________ 和__________ _______________ 三种类型。

5、为提高水斗式水轮机的比转速，常采用_______________________________________ 、 __________________________________________ 途径来实现。

6以______________________________________________________________ 为纵、横坐标轴的特性曲线称为模型综合特性曲线，以__________________________________________________________________ 为纵、横坐标轴的特性曲线称为运转综合特性曲线。

水轮机复习题200题水轮机复习题200题水轮机复习题(200题) 一、问答题: 1、混流式水轮机的结构，按水流流径的路径主要有几部分组成, 答:混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。

2、引水机构的主要作用是什么, 答:压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。

3、导水机构的主要作用是什么, 答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要;当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。

停机时，导叶全部关闭，将水流截断。

当机组发生故障而紧急停机时，导叶可迅速关闭。

一般在5-10s内导叶可从全部开启状态至全关闭状态。

4、座环的作用是什么, 答:座环是水轮机的承重部件。

水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。

座环是水轮机零部件安装中的重量基准面。

座环由上环、下环、固定导叶组成。

固定导叶的断面为机翼型，以减少水流阻力。

固定导叶的叶片数为活动导叶的1/2。

水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。

5、转轮由几部分组成，叶片是什么形状, 答:转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。

用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。

转轮叶片安置在上冠和下环之间，按圆周均匀分布。

叶片是一个三向的空间扭曲面。

上部较直，扭曲较小，而下部扭曲较大。

转轮叶片数目通常为14-15片，我厂是14片。

6、尾水管的作用主要是什么, 答:尾水管的作用主要是?将转轮出口的水流引向下游。

?利用下游水位至转轮出口处所形成的静力真空(吸出高度值)。

?利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。

7、立式混流式水轮机从作用和安装上划分，它由那几部分组成, 答:?埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬;?转动部分包括主轴、转轮和它们的附件。

水轮机期末试题及答案一、选择题1. 水轮机是利用（）能转化为机械能，从而推动发电机转子旋转，产生电能的装置。

A. 风能B. 水能C. 煤能D. 太阳能2. 下列哪种水轮机利用水流的冲击力旋转轮子？A. 法雷式水轮机B. 彭尼水轮机C. 隧洞式水轮机D. 斜流水轮机3. 下列哪种水轮机属于容量式水轮机？A. 冲击式水轮机B. 斜流式水轮机C. 双调速水轮机D. 法雷式水轮机4. 水轮机的工作环流是指水流通过水轮机的（）的环路。

A. 上游B. 下游C. 整体D. 大致5. 在水轮机的多级反力式涡轮机中，导水轮有（）个级数。

A. 1B. 2C. 3D. 4答案：1B 2C 3B 4D 5A二、填空题1. 水力特性曲线是指根据一定的流量和水头条件下，以轴功和流量为坐标所绘制的曲线，用来表示水轮机的（）。

答案：特性2. 水轮机的（）是指在一定的流量和水头条件下，水轮机所能开出的最大功率。

答案：额定功率3. 对于高水头大流量水轮机，通常采用（）布置方式。

答案：八字形4. 水轮机运行时要保持（）的合适水头，以确保机组的正常工作。

答案：稳定5. 水轮机通过掌握（）的知识，了解水轮机的基本原理和运行方式。

答案：水利工程答案：1. 特性 2. 额定功率 3. 八字形 4. 稳定 5. 水利工程三、简答题1. 请简述水轮机的工作原理。

答案：水轮机利用水流的流动动能转化为机械能，从而推动发电机的转子旋转，产生电能。

其工作原理是：水通过导水管、喷嘴等装置使水流获得一定的速度和压力，然后将高速的水流喷射到水轮机的叶片上，叶片受到水流的冲击力而开始旋转，通过轮毂和轴传递旋转力矩，并将水轮机上的动能转化为机械能。

2. 构成水轮机的主要部件有哪些？请简述其作用。

答案：水轮机的主要部件包括导水管、喷嘴/喷門、水轮、轮毂、轴、转子等。

- 导水管：负责将水引导到水轮机叶片上，控制水流的流量和水头。

- 喷嘴/喷門：控制水流进入水轮机的速度和压力。

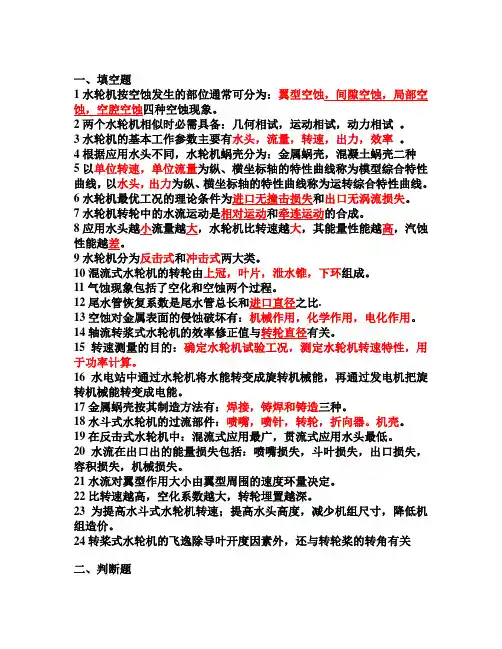

一、填空题1水轮机按空蚀发生的部位通常可分为：翼型空蚀，间隙空蚀，局部空蚀，空腔空蚀四种空蚀现象。

2两个水轮机相似时必需具备：几何相试，运动相试，动力相试。

3水轮机的基本工作参数主要有水头，流量，转速，出力，效率。

4根据应用水头不同，水轮机蜗壳分为：金属蜗壳，混凝土蜗壳二种5以单位转速，单位流量为纵、横坐标轴的特性曲线称为模型综合特性曲线，以水头，出力为纵、横坐标轴的特性曲线称为运转综合特性曲线。

6水轮机最优工况的理论条件为进口无撞击损失和出口无涡流损失。

7水轮机转轮中的水流运动是相对运动和牵连运动的合成。

8应用水头越小流量越大，水轮机比转速越大，其能量性能越高，汽蚀性能越差。

9水轮机分为反击式和冲击式两大类。

10混流式水轮机的转轮由上冠，叶片，泄水锥，下环组成。

11气蚀现象包括了空化和空蚀两个过程。

12尾水管恢复系数是尾水管总长和进口直径之比.13空蚀对金属表面的侵蚀破坏有：机械作用，化学作用，电化作用。

14轴流转浆式水轮机的效率修正值与转轮直径有关。

15转速测量的目的：确定水轮机试验工况，测定水轮机转速特性，用于功率计算。

16水电站中通过水轮机将水能转变成旋转机械能，再通过发电机把旋转机械能转变成电能。

17金属蜗壳按其制造方法有：焊接，铸焊和铸造三种。

18水斗式水轮机的过流部件：喷嘴，喷针，转轮，折向器。

机壳。

19在反击式水轮机中：混流式应用最广，贯流式应用水头最低。

20水流在出口出的能量损失包括：喷嘴损失，斗叶损失，出口损失，容积损失，机械损失。

21水流对翼型作用大小由翼型周围的速度环量决定。

22比转速越高，空化系数越大，转轮埋置越深。

23为提高水斗式水轮机转速；提高水头高度，减少机组尺寸，降低机组造价。

24转桨式水轮机的飞逸除导叶开度因素外，还与转轮桨的转角有关二、判断题（x）1ZZ式水轮机保持协联关系时的单位飞逸转速较不保持协联关系时的单位飞逸转速大（x）2水轮机的工作水头等于水电站的上下游水位之差。

水轮机分部三年培训滚动计划题库一、填空题：1、润滑的主要目的是减小摩擦和（）。

2、尾水管主要用来回收转轮出口水流中的（）。

3、我厂125MW水轮机导水机构固定导叶数为（），活动导叶数为32。

4、尾水人孔门厚30mm，弹簧垫厚5mm，螺孔为M24，橡皮垫为4mm，你将选用的螺栓规格为( )。

5、叶片加裙边的主要目的是减轻叶片的( )汽蚀。

6、水轮机转轮出力的大小取决于H,( ),η。

7、将一测量精度为0.02mm/m,规格为200mm×200mm的框式水平仪，置于右端垫高 0.02mm的1m平尺上，则水平仪汽泡向（）方向移动1格。

8、机组基准中心线的确定，一般是混流式按（），轴流式按转轮室。

9、允许尺寸的变动量称为（）。

10、检查支柱螺钉端部与铬钢垫的接触情况，必要时应进行修刮，使其接触面积直径范围达（）mm左右。

11、轴流式水轮机主要适用于（）的电站。

12、葛电厂水轮发电机组的型式为（）。

13、在工作水头相同和出力相同的情况下，轴流式水轮机的转速比混流式水轮机的转速要（）14、水轮机调节的任务主要是（）15、我厂125MW水轮机活动导叶的型式为（）16、轴流转桨式水轮机叶片0度角位置为（）17、主轴某测量部位与到轴承处同轴号的单测摆度值之差称为该点的（）18、一般规定发电厂厂房内部消防水管颜色为（）19、我厂125MW机组水轮机主轴材料是( )20、我厂型号为ZZ500-LH-1020机组轮叶转角范围为( )21、水轮机进出口断面间的水位差再减去这两断面间的水头损失叫做( )22、具有好的能量特性的水轮机，其汽蚀特性相应( )23、在水轮机总损失中占比例最大的是( )24、标记为‘螺栓M10×30GB23-76’中的‘30’代表螺栓的( )25、机件三视图间有‘三等’关系，其中（）两图宽相等。

26、圆锥销的公称直径是指（）27、指导水轮机安全经济运行理论依据的水轮机特性曲线是（）28、两相交成90°轴之间传动应选（）传动。

一、名词解释水轮机的分类（1）水轮机：把水能转换为机械能的水利机械蓄能泵：把机械能转换成水能的水利机械水泵水轮机：既可作水泵运行又可作水轮机运行的水利机械反击式水轮机：通过转轮利用水流压能为主的水能做功的水轮机冲击式水轮机：在喷嘴出口处将可利用的水能全部转化为动能的水轮机，并依靠一个或多个喷嘴调节流量混流式水轮机：轴面水流接近于径向进入转轮，在固定的转轮叶片上逐渐变向，至转轮出口处接近于轴向的反击式水轮机轴流式水轮机：转轮叶片上的轴面流动近乎为轴向的水轮机斜流式水轮机：水流径向或斜向流过导叶，斜向流入转轮的反击式水轮机贯流式水轮机：水流轴向或斜向流过导叶的轴流式水轮机轴流定浆式水轮机：导叶可调，转轮叶片固定的单调式水轮机轴流式转浆式水轮机：导叶和转轮叶片均可调的双调式水轮机（2）水轮机的工作参数：水头（扬程）H、流量Q、出力P、效率η、转速n、NPSH水头：单位重量的流体所具有的能量，通常以液柱高度表示扬程：是指单位重量流体经泵所获得的能量，水泵扬程是指水泵能够扬水的高度毛水头：水电站上下游水位的高程差净水头（工作水头属于净水头）：水轮机进口与出口测量断面的总水头差，即水轮机做功用的有效水头，用H n表示设计水头：水轮机在最高效率点运行时的净水头，用H d表示最大水头：在运行范围内，水轮机净水头的最大值，用H max表示最小水头：在运行范围内，水轮机净水头的最小值H min表示加权平均水头：在电站运行范围内，考虑不同负荷下运行时间的水头的加权平均值设计流量：在设计水头下，水轮机以额定转速、额定出力运行时所对应的水流量水轮机飞逸转速：水轮机处于失控状态，轴端负荷力矩为零时的最高转速，用n run表示比转速：水轮机输入功率：水轮机进口水流所具有的的水力功率，用P in表示水轮机输出功率（出力）：水轮机主轴输出的机械功率，用P out表示水轮机额定输出功率：在额定水头和额定转速下，水轮机连续发出的功率，用P r表示转轮输出功率：水轮机转轮传给主轴的功率叶轮输出功率：泵叶轮进口到出口由叶轮传递给水流的水力功率转轮输入功率：水流从水轮机转轮进口至出口传递给转轮的水力功率叶轮输入功率：泵主轴传递给叶轮的功率效率：水轮机输出功率与输入功率之比水轮机机械效率：水轮机输出功率与转轮输出功率之比水轮机水力效率：水轮机转轮输出功率与水轮机输入功率之比最优效率：最优工况下的效率，即最高效率点加权平均效率：在规定运行范围内，效率的加权平均值（3）叶片：反击式水轮机转轮或水泵叶轮进行能量转换，具有型线的部件。

《水轮机》考试卷E考试类别：答卷时间:一、是非题（T表示正确、F表示错误；每小题1分，共15分）率。

（ F ）2、轴流定桨式水轮机适用于工作水头不稳定负荷变化大的水电站。

（ F ）3、对水头小于25m的电站，应优先考虑选择轴流式水轮机。

（T ）4、斜流式水轮机的应用水头介于轴流式与混流式水轮机之间。

（T ）5、水轮机的动态真空值与水轮机本体无关，它与水轮机的尾水管、运行工况有关。

（ F ）6、对于轴流转桨式水轮机，当水头低于水轮机的设计水头时，水轮机的出力受发电机的额定出力的限制。

（ F ）7、水斗式水轮机的尾水槽与尾水管的功用相同。

（ F ）8、比转速愈高的水轮机，应用水头高、单位流量就愈大。

（T ）9、在水轮机选型计算中，在单机容量不变的情况下，若所选机型的比速愈高，过流能力愈强，有利于减小转轮直径。

（T ）10、对于流量较小的中高水头电站，为了满足强度要求和获得较好的水力有关系，采用包角较小的金属蜗壳。

（T ）11、筒式导轴承回转油箱盖板的内缘有迷宫式密封环，以防止油雾外溢。

（T ）12、水轮机运行在极限出力点时，随着导叶开度增大其出力下降。

（ F ）13、在选择配套同步发电机时, 要求水轮机的最大逸速大于配套发电机的允许最大逸速。

（T ）14、混流式水轮机增加叶片数目的目的是提高转轮的强度,但会使水轮机的过流量相应减少。

二、选择题（每题1分，共20分）（1）40～100%（2）70～100%（3）30～100%（4）25～100%。

（ 4 ）2、水斗式水轮机与混流式水轮机相比较，其特点是（）。

（1）适用高水头，大流量；（2）平均效率高；（3）应用水头范围窄；（4）结构简单，工程造价较低。

（ 1 ）3、水斗式水轮机喷管相当于反击型水轮机的（）。

（1）导水机构；(2)导叶操作机构；(3)导叶；（4）泄水锥。

（ 2 ）4、水轮机线性特性曲线中包括（）。

（1）主要模型综合特性曲线；(2)工作特性、水头特性和转速特性曲线；(3)效率特性曲线；（4）运转综合特性曲线。

水轮机复习题（200题）一、问答题：1、混流式水轮机的结构，按水流流径的路径主要有几部分组成？答：混流式水轮机的结构，按水流流径的路径主要有引水机构、导水机构、转动机构、泄水机构四大部分组成。

2、引水机构的主要作用是什么？答：压力钢管引进的水流首先进入水轮机室，主要作用是使引进的水流以尽可能小的水头损失且较均匀地从四周进入水轮机的转轮。

3、导水机构的主要作用是什么？答导水机构的主要作用是调节进入转轮的流量，以适应负荷变化的需要；当发电机负荷减少时，要求水轮机的进入流量相应减少，这时关水导叶开度，减少流量，反之当负荷增大时，打开导叶开度加大流量。

停机时，导叶全部关闭，将水流截断。

当机组发生故障而紧急停机时，导叶可迅速关闭。

一般在5-10s内导叶可从全部开启状态至全关闭状态。

4、座环的作用是什么？答：座环是水轮机的承重部件。

水轮机的轴向推力，发电机的重量及座环上混凝土的重量，均由座环承受。

座环是水轮机零部件安装中的重量基准面。

座环由上环、下环、固定导叶组成。

固定导叶的断面为机翼型，以减少水流阻力。

固定导叶的叶片数为活动导叶的1/2。

水流通过蜗壳经固定导叶活动导叶按辐向均匀地进入转轮。

5、转轮由几部分组成，叶片是什么形状？答：转轮由叶片、上冠、下环和泄水锥组成，泄水锥装在上冠的中心下方。

用来引导水流，避免水流经叶片流出后相互撞击，减少水力损失，提高水轮机效率。

转轮叶片安置在上冠和下环之间，按圆周均匀分布。

叶片是一个三向的空间扭曲面。

上部较直，扭曲较小，而下部扭曲较大。

转轮叶片数目通常为14-15片，我厂是14片。

6、尾水管的作用主要是什么？答：尾水管的作用主要是①将转轮出口的水流引向下游。

②利用下游水位至转轮出口处所形成的静力真空（吸出高度值）。

③利用转轮出口的水流动能，将其转换为转轮出口处的附加动力真空，使动能恢复并加以利用。

7、立式混流式水轮机从作用和安装上划分，它由那几部分组成？答：①埋设部分，包括尾水管里衬、基础环、座环、蜗壳和机坑里衬；②转动部分包括主轴、转轮和它们的附件。

《水轮机》模拟试卷一一、判断题（正确打“√”，错误打“×”，每小题2分，共10分）1、混流式水轮机比转速越高，转轮叶片数越少。

（）2、混流式水轮机在部分负荷时尾水管内压力脉动比满负荷时尾水管内压力脉动大。

（）3、轴流转桨式水轮机的最大出力主要受空化条件的限制，因此在模型综合特性曲线上不作出力限制线。

4、对于反击式水轮机，高比转速水轮机在偏离最优工况时效率下降比低比转速水轮机慢。

（）5、水轮机工况相似，则水轮机比转速必然相等，反之，亦然（）二、填空（每空1分，共22分）1、在反击式水轮机中，水轮机的应用水头范围最为广泛，水轮机应用水头较低，常用于潮汐电站。

2、水斗式水轮机的过流部件有、、、和。

3、水轮机牌号XLN200-LJ-300表示。

4、金属蜗壳按其制造方法有、和三种类型。

5、为提高水斗式水轮机的比转速，常采用、、、途径来实现。

6、以为纵、横坐标轴的特性曲线称为模型综合特性曲线，以为纵、横坐标轴的特性曲线称为运转综合特性曲线。

7、混流式转轮按制造加工方法的不同可分为、和三种。

8、冲击式水轮机喷管型式主要有和两种。

三、解释下列名词（符号）的意义（每题3分，共24分）1、水轮机效率2、混流式水轮机标称直径D1（并画图表示）3、水泵的基本方程4、真空破坏阀5、轴流转桨式水轮机的协联工况6、反击式水轮机的反击度7、飞逸转速8、水轮机蜗壳包角四、计算题（每题8分，共24分）1、已知轴流式水轮机下列数据：水轮机直径D1=8m，轮毂直径dg=3.2m，设计流量Q=215.5m3/s；设计水头H=14m，转速n=71.4 r/min，水力效率ηs=0.98。

试求在最优工况下D1=8m处圆柱层上转轮进、出口速度三角形中的V1、W 1、β1和V2、W2、β2。

（假设轴面速度均匀分布，水流法向出口和不计叶片排挤）2、已知某水电站装有若干台混流式机组，水轮机的设计水头H=100m、空化系数σ=0.2，下游最低水位▽下=1133m，D1=6m，b=0.2D1求水轮机的吸出高度及安装高程分别是多少，并图示说明。

一、判断题(共 10 分，每小题 1 分，对的打√ ，错的打×)1．水轮机的工作水头小于水电站的毛水头。

√2．水轮机的效率是机组的出力与输入水轮机的水流功率之比。

×3．反击式水轮机流道中的压力是保持不变的。

×4．冲击式水轮机流道中的压力等于大气压力。

√5．水轮机转轮中的水流运动是牵连运动与相对运动的合成。

√6．空化是在常温状态下由于液体内部压力降低而发生的汽化现象。

√7．翼型空化发生在所有水轮机中。

×8．泥沙多的水流容易发生空化。

√9．水轮机尺寸越大效率越低。

×10．蜗壳中实际的水流不是轴对称的。

√1．冲击式水轮机有轴流式、混流式与斜流式。

( × )2．水轮机分为反击型与冲击型两大类。

( √ ) 13．转桨式水轮机的高效区比定桨式宽广。

( √ )4．轴流式转轮水流进、出口圆周速度是相等的。

( √ )5．纯净的水是不容易发生空化的。

( √ )6．水轮机的空化系数盯与水轮机的工况无关。

( × )7．翼型空化是翼型上压力最低点的压力等于或低于液体的汽化压力时发生的。

( √ ) 8．灯泡式引水是贯流式水轮机的一种引水方式。

( √ )9．水轮机选型中应把最优工况点作为设计工况点。

( × )10．水轮机尺寸越大，其效率越高。

( √ )1．水轮机与发电机称为水电站的主机。

( √ )2．可逆式水轮机既可作为水泵运行，也可作为水轮机运行。

( √ )3．贯流式水轮机用于高水头电站。

( × )4．喷嘴是冲击式水轮机的必要部件。

( √ )5．转轮中水流的轴面速度肯定是轴向的。

(× )6．轴流式水轮机转轮区的轴面流向是轴向的。

( √ )7．无撞击进口是指转轮进口处水流的绝对速度与叶片进口骨线方向一致。

( × ) 8．水轮机的空化系数与水轮机的工况有关。

( √ )9．高水头电站的水轮机一般用混凝土蜗壳。

( × )10．尾水管的损失越大，其恢复系数越小。

水轮机考试题计算及答案一、选择题（每题5分，共20分）1. 水轮机的效率是指（）。

A. 水轮机输出功率与输入功率之比B. 水轮机输出功率与水的机械能之比C. 水轮机输出功率与水的动能之比D. 水轮机输出功率与水的势能之比答案：B2. 水轮机的转速与水头的关系是（）。

A. 正比B. 反比C. 无关D. 先增后减答案：A3. 以下哪个参数不是水轮机的主要参数？（）A. 流量B. 转速C. 效率D. 功率答案：D4. 影响水轮机效率的主要因素不包括（）。

A. 叶轮形状B. 叶轮材料C. 水头D. 转速答案：B二、填空题（每题5分，共20分）1. 水轮机的输出功率可以通过公式_______计算得出。

答案：P=ρgQHη2. 水轮机的转速与水头的关系可以用公式_______表示。

答案：n=√(2gH/ρ)3. 某水轮机的流量为20m³/s，水头为50m，其理论输出功率为_______kW。

答案：50004. 当水轮机的效率为90%时，其实际输出功率为_______kW。

答案：4500三、计算题（每题10分，共20分）1. 已知某水轮机的流量为30m³/s，水头为100m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×30×100×0.9=2940000kW2. 已知某水轮机的转速为500r/min，流量为20m³/s，水头为50m，求该水轮机的理论输出功率。

答案：P=ρgQHη=1000×9.8×20×50×0.9=8820000kW四、简答题（每题10分，共20分）1. 请简述水轮机效率的影响因素。

答案：水轮机效率的影响因素包括叶轮形状、水流条件、机械摩擦和漏气等。

2. 请简述水轮机转速与水头的关系。

答案：水轮机转速与水头成正比，即水头越高，转速越大。

水轮机训练（一）一、选择题1．水轮机的效率η（）(A)>1; (B)<1; (C)=1; (D)≤1。

2．水轮机是实现（）转换的主要部件。

（A）水能；（B）电能；（C）动能；（D）机械能。

3．水斗式水轮机属于（）水头水轮机。

（A）低；（B）高； (C)中；（D）中高。

4．可逆式水力机组主要作用是（）（A）调频；（B）调相；（C）生产季节性电能；（D）削峰添谷。

5．目前水头大于700m时，惟一可采用的一种机型是（）。

（A）混流式水轮机；（B）轴流转浆式水轮机；（C）斜流式水轮机；（D）水斗式水轮机。

6．水斗式水轮机与混流式水轮机相比较，其特点是（）。

（A）适用高水头，打流量；（B）平均效率高；（C）应用水头范围窄；（D）结构简单，工程造价低。

7．水斗试水轮机喷管相当于反击型水轮机的（）。

（A）导水机构；（B）导叶操作机构；（C）导叶；（D）泻水锥。

8．反击式水轮机能量转换主要是（）。

（A）水流动能的转换；（B）水流势能的转换；（C）水流压力的转换；（D）水头损失和压力的转换。

9．属于水轮机排水部分的是（）。

（A）尾水管；（B）导轴承；（C）止漏装置；（D）蜗壳。

10．水轮机的设计水头是（）。

（A）水轮机正常运行水头；（B）水轮机发出额定出力的最低水头；（C）水轮机发出最大出力的最低水头；（D）保证水轮机安全、稳定运行的最低工作水头。

11．ZD510-LH-180属于（）水轮机。

（A）轴流转桨式；（B）轴流定桨式；（C）混流式；（D）斜流式。

12．SF表示（）。

（A）水轮发电机；（B）气轮发电机；（C）立式发电机；（D）卧式发电机。

13．不属于反击式水轮机的是（）。

（A）混流式水轮机；（B）轴流式水轮机；（C）斜流式水轮机；（D）水斗式水轮机。

14．水轮机额定出力是在（）下水轮机主轴输出的功率。

（A）最大水头、最大流量、额定转速；（B）设计水头、设计流量、额定转速；（C）设计水头、最大流量、额定转速；（D）最小水头、设计流量、额定转速。

水轮机检修工考试考点巩固（题库版）1、问答题试写出斜齿圆柱齿轮，直齿锥齿轮的正确啮合条件？正确答案：斜齿圆柱齿轮正确啮合条件为：两齿轮的模数和压力角分别相等，两齿轮分度圆上的齿斜角也必须大小相等，方向相向。

（江南博哥）2、判断题配合包括过盈配合和间隙配合正确答案：错3、判断题热处理过程是使固态金属加热的工艺过程正确答案：错4、单选斜流可逆式水轮机的适应水头范围一般是（）。

A、60~600m；B、20~120m；C、5~20m；D、40~100m。

正确答案：B参考解析：暂无解析5、单选目前，国内外大型水轮发电机采用的（）冷却方式仍处于主流地位A、全空冷B、水冷C、水空轮D、自然冷正确答案：A6、单选百分表是利用机械转动，将被测量零件的尺寸（）通过读数表盘表示出来的一种测量工具A、变化放大后B、直线运动变成圆周运动C、直线径移量D、大小变化正确答案：A7、判断题内外卡钳是一种间接测量工具正确答案：对8、单选转子励磁电源应是（）电A、交流B、直流C、整电D、交直流正确答案：B9、问答题试述发电机转子起吊的程序？正确答案：起吊的程序为：1：在转子吊出和吊入的过程中，每隔2-3个磁极，派一批人拿板条插入转子磁极和定子之间用受不断地题位和下落，若木板条卡做，应及时报告给吊车指挥人员，待转子微调到中心后在继续起吊和下落2：转子正式吊出和吊入之前，当转子升高至100-200MM时，应暂停十几分钟，由专人检查起重各部是否安全，可靠，在各方面都有把握的情况下，方可缓慢，平稳的正式起吊3：当转子吊出基坑时，指挥者应辨明转子行走，的路线上无障碍时，在谨慎吊运4：当转子吊入时，应按水轮机主轴停留的轴号方位调整发电机主轴对应轴号的方位下落，当转子块接近制动器时，应监视法兰止口是否可能相撞，检查证明无问题后，再将转子下落到制动器上，暂不散取吊具和钢丝绳5：法兰间隙测量与调整10、判断题视在功率和功率因素之积等于有功功率正确答案：对11、判断题一般工厂常用的固态研磨剂，俗称研磨膏正确答案：对12、判断题中心投影法是绘制机械图样的基本方法正确答案：错13、判断题圆锥销的公称直径是指小端直径正确答案：对14、判断题钢和生铁都是以铁炭为主的合金正确答案：对15、判断题机组空载启动后加入励磁时，因交变磁场的作用以及定子铁芯合缝不严或铁芯松动而产生的震动叫做冷态振动正确答案：对16、单选发电机大型部件运输道路的坡度不得大于（）A、5度B、10度C、15度D、30度正确答案：C17、单选机组在运行中，由于主轴线与其旋转中心线不重合，形成沿旋转轴长度方向呈圆锥形的轴线运动，若将主轴横截面圆周等分为若干点，当其中一个轴号通过安装在固定部件上的百分表读数，称为（）A、摆度B、相对摆度C、绝对摆度D、净摆度18、单选对于结构钢焊件，在选择焊条时，应按焊接金属与母材等强度原则选择相应的（）。

水轮机期末考试题及答案一、单项选择题（每题2分，共20分）1. 水轮机的效率是指（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：B2. 水轮机的转速n与水头H和叶轮直径D之间的关系是（）。

A. n与H成正比，与D成反比B. n与H成反比，与D成正比C. n与H和D都成正比D. n与H和D都成反比答案：A3. 混流式水轮机的特点是（）。

A. 轴流式和斜流式的结合B. 轴流式和混流式的结合C. 轴流式和贯流式的结合D. 斜流式和贯流式的结合答案：A4. 水轮机的导水机构的主要作用是（）。

A. 引导水流B. 调节水头C. 调节转速D. 调节出力答案：A5. 水轮机的调节系统的主要功能是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C6. 水轮机的空化现象会导致（）。

A. 效率提高B. 效率降低C. 效率不变D. 无影响答案：B7. 水轮机的叶片调节机构的主要作用是（）。

A. 调节水头B. 调节转速C. 调节出力D. 调节效率答案：C8. 水轮机的导轴承的主要作用是（）。

A. 支撑转子B. 传递扭矩C. 调节转速D. 调节出力答案：A9. 水轮机的尾水管的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：C10. 水轮机的蜗壳的主要作用是（）。

A. 引导水流B. 回收能量C. 降低水头损失D. 提高效率答案：A二、多项选择题（每题3分，共15分）11. 水轮机的主要组成部分包括（）。

A. 导水机构B. 转轮C. 导轴承D. 蜗壳答案：ABCD12. 水轮机的效率包括（）。

A. 机械效率B. 总效率C. 功率效率D. 容积效率答案：BCD13. 水轮机的调节系统包括（）。

A. 调速器B. 油压装置C. 导叶D. 转轮答案：ABC14. 水轮机的空化现象会导致（）。

A. 效率降低B. 叶片损坏C. 噪音增加D. 振动增加答案：ABCD15. 水轮机的尾水管的主要作用包括（）。

水轮发电机组值班（上）第一篇水电厂辅助设备及厂用电系统第一章水力发电概论复习题一、填空题：1、河段水能数值的大小取决于水的落下高度和水量的大小。

（也就是落差和水量两个要素。

）2、从天然水能到生产电能的过程中，各种损失有蒸发、渗漏损失、水头损失、功率损失。

3、水电厂的开发方式有抬水式开发、引水式开发、混合式开发、潮汐式水电厂、抽水蓄能电厂、梯级水电厂。

4、水电厂的水工建筑物有拦水建筑物—坝、泄水建筑物、闸门、用水建筑物—水电厂进水建筑物和厂房。

5、闸门从其结构来看，其类型有平板闸门和弧形闸门。

6、水库的特征水位有死水位、正常蓄水位、防洪限制水位、防洪高水位、设计洪水位、校核洪水位。

7、水电厂在系统中的运行原则是8、泄水建筑物的作用是宣泻洪水。

9、泄水建筑物按泄流方式可分为溢洪道和深水泄水道。

10、水电厂的装机容量从设计角度包括最大工作容量、备用容量、重复容量。

二、选择题1、水电站的出力公式为：（ b ）（a）P=9.81QH；（b）P=9.81ηQH；（c）P=KQH；（d）E=0.00272WH2、抽水蓄能电厂在电力系统中的主要作用是（ d ）（a）抽水；（b）发电；（c）蓄能；（d）削峰填谷。

3、按坝的受力情况和结构特点分为（ c、d ）（a）溢流坝；（b）混凝土坝；（c）拱坝；（d）重力坝。

4、多年调节水电厂在系统中一般（ b、d ）（a）担任基荷；（b）担任峰荷；（c）侒保证出力工作；（d）可担任备用任务。

5、防洪限制水位是指（ c ）（a）水库削落的最低水位；（b）允许充蓄并能保持的高水位；（c）汛期防洪要求限制水库兴利允许蓄水的上限水位；（d）水库承担下游防洪任务，在调节下游防护对象的防洪标准洪水时，坝前达到的最高水位。

三、判断题1、水轮机效率(ηr )和发电机效率(ηc)之积就是水电厂效率。

（√）2、潮汐式水电厂只有在落潮时才能发电。

（×）3、抽水蓄能电厂因为抽水用的电比放水时发出的电要多，所以抽水蓄能电厂在电力系统中没有什么作用。
