220KV变电站仿真实训(上)

220kV变电站虚拟现实仿真系统一、运行环境
二、技术框架
三、软件描述：
1)用户管理：不同角色不同权限，管理员可以增加、更改、查询、
删除用户。

2)变电站三维可视化互动：可自主鸟瞰、飞行、巡检、行走互动浏
览方式，也可自动按巡检路线巡检变电站；
3)110kv开关和220kv开关操作：点击接线图任一开关位置，可到
达该位置进行设备操作；
4)分层显示：可分别显示地形、建筑、绿化、110KV开关、220kv
开关、变压器等；
5)变压器操作：变压器运转可连接外部数据进行控制，可实现开与
关，同时可进入变压器单独窗口进行浏览；
6)火灾演练：用户可自定义火灾地点，以第三人称方式走到灭火器
处，拿起灭火器进行灭火；
7)考题系统：企业常识可以以答题形式对员工进行考核，试题采用
Access数据库，后台可任意更改题目与考题的数量；。

220kv变电站数模混合仿真实训报告一、实训背景220kV变电站是电力系统中重要的电力传输和配电枢纽，其可靠性、稳定性和安全性直接影响着电网的稳定运行。

为了提高学生的实践能力，熟悉变电站的组成、工作原理和操作流程，本次实训使用了PSCAD软件进行数模混合仿真，对220kV变电站进行了建模和仿真。

二、实训内容1. 对220kV变电站进行建模，包括主变压器、GIS开关、电容器、逆变器等设备。

2. 设计变电站运行方案，包括站内设备的开关控制、电压、电流等参数的监测和调节。

3. 利用PSCAD软件进行仿真，模拟变电站运行过程中的各种情况，并分析故障原因和应对措施。

三、实训步骤2. 根据拓扑图进行设备建模，包括主变压器的三相无载调压、短路试验和空载试验，GIS开关的闭合和分闸过程，电容器的充放电过程等。

5. 进行仿真结果的分析和评估，找出故障原因，并提出相应的解决方案。

四、实训成果通过本次实训，学生掌握了220kV变电站的组成、工作原理和操作流程，熟悉了PSCAD软件的基本操作和数模混合仿真的方法。

在实际操作中，学生能够灵活运用仿真技术，模拟各种情况下的运行状态和故障情况，找出故障原因并提出解决方案，提高了其实践能力和电力专业知识水平。

五、实训心得本次实训是一次很好的实践机会，通过实践中的模拟，使我们更加深入地理解了220kV变电站的运行过程，也更加深入地理解了电力系统的基本原理，使我们能够更好地应对电力系统中出现的故障和问题。

希望今后能够进一步深入学习电力系统的知识，掌握更加高级和复杂的仿真技术，从而更好地服务于电力工业的发展。

六、存在问题及解决方案1. PSCAD软件的使用：由于PSCAD软件是一款非常复杂的仿真软件，需要花费大量的时间来了解软件的操作流程和功能模块。

我们需要进一步的学习和了解PSCAD，提高我们的操作技能。

2. 模型的准确度：由于变电站模型的复杂度比较高，且包含了许多的参数和元件，在建模的过程中，有可能存在误差，导致仿真结果与实际情况存在一定的差异。

2、实习目的变电站仿真实习是一个实践环节，通过实习加深对变电所得认识并巩固加强自身的专业知识。

实习内容包括模拟正常运行的各种操作及模拟电网及变电站各种电气设备的故障和不正常运行方式。

其中正常运行各种操作有：线路，主变的切除和投入；线路、主变停运并检修的各种操作及安全技术措施；母线倒闸操作；旁路代替线路开关的操作；消弧线圈、电容器的投入和切除；有载调压变压器分接头的调整；主变压器冷却器的投切；联络线合环和解列操作等。

模拟电网及变电站各种电气设备的故障和不正常运行方式有：电网故障、线路及母线故障；变压器故障；保护回路故障；直流回路故障；控制信号回路典型故障等。

二、实习的内容本次仿真实习共涉及杨家窑站、马集站、周营子站、顺义站和上花园站等五个变电站。

现就这五个站的实习内容一一进行介绍。

1、杨家窑站（1）杨家窑站简介杨家窑为一个110KV变电站，共有110kV。

35kV和10kV三个电压等级。

110kV单母线分段，四条进线，母联开关并未投入运行，两台三绕组变压组。

10kV单母线分段，10kV母线上有并联的电容无功补偿装置以及若干负荷，母联开关处于开位。

35kV单母分段，母联开关并未投入运行。

（2）现场巡视巡视各种设备，认识各种设备，并初步了解设备的作用。

了解一次接线图上的哥各种数字颜色的作用。

了解变电站的一次设备包括哪些各部件的功能。

2、马集站（1）马集站简介马集站是一座110kV变电站。

共有110kV,35kV和10kV三个电压等级。

110kV采用内桥型接线方式，35kV采用单母分段加旁路的接线方式，分段开关并未投入，10kV采用单母分段，母联开关并未投入运行，处于断开状态。

（2）现场巡视观察桥型接线方式，并体会其优点；认识各种设备，并了解互感器的作用（3）故障练习1T处故障，119,301,201开关全跳。

145,245,345开关自动合闸。

10kV两组电容器组欠电压保护动作，所以开关断开将电容器组切除。

220kv变电站仿真实训报告本报告将对220kv变电站的仿真实训进行详细描述和分析，以便更好地理解电力系统的运作原理，并提高实践操作技能与方法。

一、实训背景为了提高学生对电力系统运行的了解和实际操作技能，本次实训选用了220kv变电站作为仿真实训场所。

变电站作为一种能够转换、分配和控制电能的设施，在电力系统中发挥着重要的作用。

通过本次实训，学生可以深入了解变电站的构成、工作原理和运行过程，同时也能够提高实际操作技能，更好地应对工作实际需求。

二、仿真实训的基本流程为了更好地完成仿真实训任务，我们首先需要了解仿真实训的基本流程，并制定合理的实训计划。

下面将对实训基本流程进行简要描述和分析：1. 设计实训方案针对实训目的和需求，我们需要合理设计实训方案，确定实训范围和重点。

2. 准备实训设备实训设备是实训的基础，在准备实训设备时，需要根据实训方案确定相应的设备类型和参数，并确保设备处于良好状态。

3. 熟悉实训内容在实际操作前，学生需要充分了解实训内容和实训目标，了解电力系统的基本原理和运行过程，以便更好地应对实际操作。

4. 实际操作根据实训方案和实际操作要求，进行实际操作，并注意安全操作和规范操作要求。

5. 实训总结实训结束后，学生需要对实训过程进行总结，并分析实训中出现的问题，做好下一次实训的准备。

三、实训内容与操作流程在实际操作过程中，我们主要学习了220kv变电站的构成、工作原理和运行过程，完成了一系列实际操作步骤。

下面将对实际操作过程中的内容和流程进行详细描述：1. 基本构成首先，我们需要了解220kv变电站的基本构成。

变电站包括输电线路、变压器和开关设备三个部分。

输电线路用于输电，变压器用于降压，开关设备用于控制电流和电压的分配和转换。

2. 工作原理接下来，我们需要了解220kv变电站的工作原理。

当输电线路接入变电站时，将产生电流和电压变化。

为了控制电流和电压，需要使用开关设备进行控制和调整。

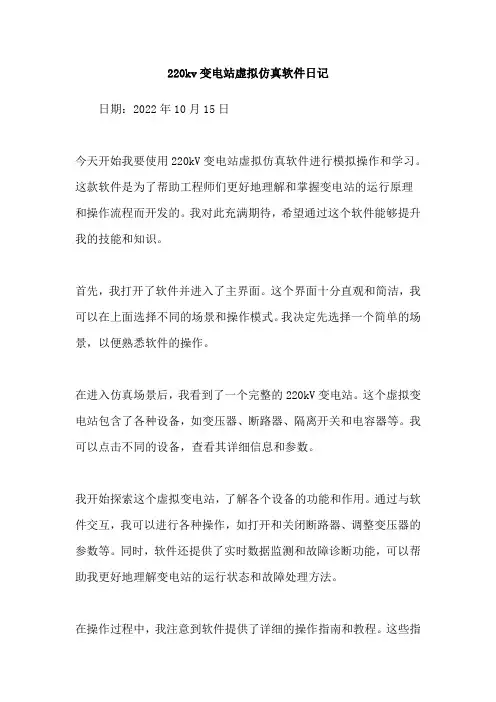

220kv变电站虚拟仿真软件日记日期：2022年10月15日今天开始我要使用220kV变电站虚拟仿真软件进行模拟操作和学习。

这款软件是为了帮助工程师们更好地理解和掌握变电站的运行原理和操作流程而开发的。

我对此充满期待，希望通过这个软件能够提升我的技能和知识。

首先，我打开了软件并进入了主界面。

这个界面十分直观和简洁，我可以在上面选择不同的场景和操作模式。

我决定先选择一个简单的场景，以便熟悉软件的操作。

在进入仿真场景后，我看到了一个完整的220kV变电站。

这个虚拟变电站包含了各种设备，如变压器、断路器、隔离开关和电容器等。

我可以点击不同的设备，查看其详细信息和参数。

我开始探索这个虚拟变电站，了解各个设备的功能和作用。

通过与软件交互，我可以进行各种操作，如打开和关闭断路器、调整变压器的参数等。

同时，软件还提供了实时数据监测和故障诊断功能，可以帮助我更好地理解变电站的运行状态和故障处理方法。

在操作过程中，我注意到软件提供了详细的操作指南和教程。

这些指南包含了一系列步骤和操作要点，让我可以有条不紊地进行仿真操作。

同时，软件还提供了一些实际案例和故障模式供我学习和参考。

通过这个虚拟仿真软件，我能够在安全、无风险的环境下学习和实践。

相比于在实际变电站进行操作，这个软件能够让我更加自由地进行各种实验和尝试，提高了我的学习效率和操作技巧。

总的来说，220kV变电站虚拟仿真软件是一款非常实用和有趣的工具。

通过使用这个软件，我可以更好地理解和掌握变电站的运行原理和操作流程，提升我的技能和知识。

我期待在接下来的学习中，能够更深入地了解变电站，并能够在实际工作中运用所学。

变电站仿真实训报告在电力系统的学习和实践中，变电站仿真实训是一项极其重要的环节。

通过这次实训，我对变电站的运行、维护和管理有了更深入的理解和认识。

一、实训目的本次变电站仿真实训的主要目的是让我们熟悉变电站的设备组成、工作原理和运行方式，掌握变电站的操作流程和故障处理方法，提高我们的实践能力和解决问题的能力，为今后从事电力系统相关工作打下坚实的基础。

二、实训内容1、变电站设备认知在实训开始阶段，我们首先对变电站的主要设备进行了学习和认识，包括变压器、断路器、隔离开关、互感器、避雷器等。

通过观看实物图片、模型和视频资料，了解了这些设备的结构、功能和工作原理。

变压器是变电站中最重要的设备之一，它的作用是将高电压变换为低电压或将低电压变换为高电压，以满足不同用户的需求。

断路器用于接通和断开电路，具有良好的灭弧性能，能够在电路发生故障时迅速切断电流，保护设备和线路的安全。

隔离开关则主要用于隔离电源，为检修设备提供安全保障。

互感器用于测量电流和电压，避雷器用于保护设备免受雷电过电压的侵害。

2、一次系统接线与运行我们学习了变电站的一次系统接线方式，包括单母线接线、双母线接线、桥式接线等。

通过对不同接线方式的特点和适用范围的分析，了解了如何根据实际需求选择合适的接线方式。

同时，我们还对变电站的运行方式进行了模拟操作，如变压器的投运和停运、线路的送电和停电等，掌握了操作的步骤和注意事项。

3、二次系统原理与保护二次系统是变电站中保障设备安全运行的重要组成部分。

我们学习了二次系统的原理，包括测量回路、控制回路、信号回路和保护回路等。

了解了各种继电保护装置的工作原理和动作特性，如过流保护、过压保护、差动保护等。

通过对保护装置的整定计算和调试，掌握了如何根据设备的参数和运行要求设置合理的保护定值。

4、故障模拟与处理为了提高我们应对突发故障的能力，实训中还设置了故障模拟环节。

我们模拟了变压器故障、线路短路故障、母线故障等常见故障，并根据故障现象进行分析和判断，采取相应的处理措施。

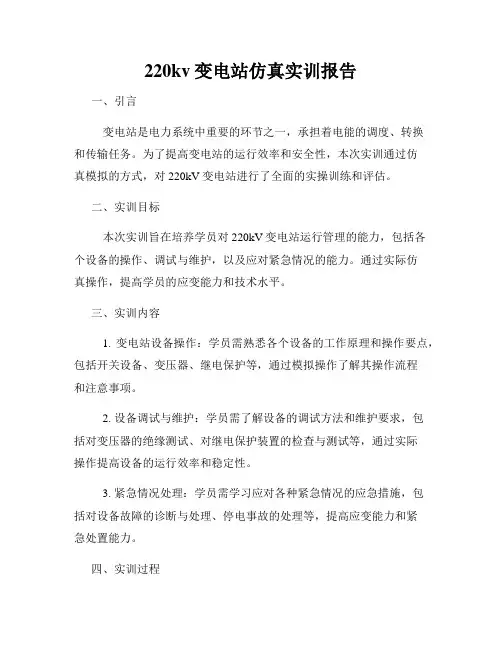

220kv变电站仿真实训报告一、引言变电站是电力系统中重要的环节之一，承担着电能的调度、转换和传输任务。

为了提高变电站的运行效率和安全性，本次实训通过仿真模拟的方式，对220kV变电站进行了全面的实操训练和评估。

二、实训目标本次实训旨在培养学员对220kV变电站运行管理的能力，包括各个设备的操作、调试与维护，以及应对紧急情况的能力。

通过实际仿真操作，提高学员的应变能力和技术水平。

三、实训内容1. 变电站设备操作：学员需熟悉各个设备的工作原理和操作要点，包括开关设备、变压器、继电保护等，通过模拟操作了解其操作流程和注意事项。

2. 设备调试与维护：学员需了解设备的调试方法和维护要求，包括对变压器的绝缘测试、对继电保护装置的检查与测试等，通过实际操作提高设备的运行效率和稳定性。

3. 紧急情况处理：学员需学习应对各种紧急情况的应急措施，包括对设备故障的诊断与处理、停电事故的处理等，提高应变能力和紧急处置能力。

四、实训过程1. 理论学习：学员在实训之前进行了相关理论知识的学习，包括变电站的基本概念、设备的工作原理和操作流程等。

2. 实操训练：学员在模拟环境下进行了各项设备的操作和调试，根据指导手册进行实际操作，熟悉设备的使用和维护方法。

3. 实践评估：学员在实操训练结束后进行了实践评估，包括对设备的运行状态和维护情况进行了检查和评估，以及对学员实操能力的考核。

五、实训收获经过本次实训，学员取得了以下收获：1. 熟悉了220kV变电站的设备和工作流程，掌握了变电站的基本理论知识和操作方法。

2. 提高了设备操作和调试的技能，能够独立完成设备的开关操作和维护工作。

3. 增强了应变能力和应急处理能力，能够及时应对各种紧急情况并采取合适的措施。

六、总结本次实训通过仿真模拟的方式，对220kV变电站进行了全面的实操训练和评估。

学员通过理论学习、实操训练和实践评估，提高了对变电站设备的操作和维护能力，增强了变电站的安全运行和紧急处理能力。

220kv变电站仿真实训报告一、引言变电站是电力系统中重要的组成部分，其作用是将电力从发电厂输送至用户之间进行变压和分配。

为了提高变电站的稳定性和效率，在实际操作之前，进行仿真实训是必要的。

本报告将详细介绍220kV变电站仿真实训的过程、目的和结果。

二、实训目的本次仿真实训的目的是加深实训参与者对220kV变电站运行的理解，提高其在实际操作中的技能。

通过模拟实训，实训参与者能够熟悉变电站的工作流程，掌握设备操作技巧，提高相应的应急处置能力。

三、实训内容1. 变电站拓扑结构设计在仿真软件中，根据实际变电站的结构和工艺流程，进行变电站的拓扑结构设计。

包括主变、高压开关柜、低压开关柜、电容器组、断路器等设备的布局和连接。

2. 变电站运行参数设定根据变电站的设计需求和实际情况，在仿真软件中设定变电站的运行参数，如电压稳定控制范围、负荷分配等。

3. 设备操作及故障处理通过仿真软件，模拟各设备的操作过程，包括对主变、开关柜以及断路器等设备进行操作和控制。

同时，还要模拟各种故障的发生，并进行相应的处理。

4. 变电站事故模拟通过设置不同类型的故障情景，如电弧故障、短路事故等，对变电站的应对能力进行检验，并及时采取相应的应急处置措施。

四、实训结果经过一段时间的仿真实训，参训人员在变电站操作和故障处理方面的技能得到了明显的提升。

以下是实训的主要结果：1. 熟悉变电站的运行流程和设备操作；2. 掌握变电站运行参数的设定方法；3. 能够灵活应对各种设备故障，并采取相应的处理措施；4. 在应急情况下，能够有效地处置事故，保障变电站的安全运行。

五、结论通过220kV变电站仿真实训，参训人员对于变电站的运行和操作有了更深入的了解，并提高了实际操作的技能。

仿真实训的结果表明，这种培训方法是有效的，能够提高参训人员在实际工作中的应对能力和工作效率。

六、致谢在此，感谢所有参与本次仿真实训的人员及相关工作人员的辛勤付出和支持，使本次实训顺利进行并取得了良好的效果。

220kv变电站仿真实训报告一、引言本报告旨在对220kV变电站的仿真实训进行全面总结与分析。

仿真实训是一种重要的培训方式，通过模拟真实的变电站运行情况，帮助学生了解变电站的结构、操作流程和安全要求。

本次实训主要包括以下几个方面的内容：变电站的概述、系统的配置、故障排除与处理。

通过本次实训，学生们能够掌握变电站运行的关键技能，为未来的工作打下坚实基础。

二、变电站概述1. 变电站作用和功能变电站是电力系统的重要组成部分，其主要功能是将发电厂输送过来的高压电能转换为适用于供电网络的低压电能。

变电站还负责对电能进行调控、保护和监控，保障供电的安全和稳定。

2. 变电站结构介绍（此处可以绘制一个变电站的简单示意图，并对其中各个部分进行标注说明）三、系统配置1. 主变压器主变压器是变电站中的核心设备，主要用于电能的转换和分配。

在本次实训中，我们使用了220kV等级的主变压器，通过调整其参数来满足不同的运行要求。

2. 断路器断路器是保护变电站的重要设备，其主要作用是在发生故障时切断电路，以保护其他设备的安全。

在实训中，我们学习了断路器的操作方法和维护要点。

3. 隔离开关隔离开关用于在检修设备时隔离电路，以确保人员的安全。

在本次实训中，我们熟悉了隔离开关的工作原理和使用方法。

四、故障排除与处理1. 故障检测与诊断在实训中，我们学习了如何使用仪器设备对变电站进行故障检测和诊断。

通过仔细观察指标和数据的变化，我们能够准确地找出故障点，并及时采取相应的措施。

2. 故障处理与修复一旦发生故障，我们必须迅速进行处理和修复，以恢复正常的电力供应。

在实训中，我们学习了常见故障的处理方法，并进行了相应的模拟操作，提高了我们的维修能力和应变能力。

五、结论通过这次220kV变电站仿真实训，我们全面了解了变电站的结构和运行原理，掌握了关键设备的操作方法和维护要点，并提高了故障排除与处理的能力。

这对我们今后从事电力行业工作具有重要意义。

华北电力大学科技学院变电站仿真实习报告专业班级学生姓名：学生学号：指导教师：实习地点：教二213机房实习时间：目录目录 (2)1.实习目的............................................................................................................. 错误！未定义书签。

2.实习内容............................................................................................................. 错误！未定义书签。

2.1杨家窑站 (3)2.1.1杨家窑站接线形式电压等级 (3)2.1.2杨家窑故障演练操作演练 (3)2.2马集站 (3)2.2.1马集站接线形式电压等级 (3)2.2.2马集站操作演练 (4)2.3上花园站 (4)2.3.1上花园站接线形式电压等级 (4)2.3.2上花园站故障演练操作演练 (4)2.4周营子站 (4)2.4.1周营子站接线形式电压等级 (4)2.4.2周营子站故障演练操作演练 (4)2.5顺义站 (4)2.5.1顺义站接线形式电压等级 (4)2.5.2顺义站故障演练操作演练 (5)3.实习结果 (5)3.1变电站主要电气设备 (5)3.2变电站主接线形式使用情况及其优缺点 (6)4.主要电气设备巡视注意事项 (7)5.实习中遇到的问题及解答 (9)6.实习心得体会 (9)7.附录变电站仿真实习一、实习目的通过变电站仿真实习加深对变电所设备的认识并巩固加强自身专业知识，熟悉电网及变电站仿真系统的操作演练。

整体了解变电站的组成和运营情况，进而了解整个电力系统的组成和概况。

了解电气主接线的接线方式、结构、运行方式，能在培训系统中辨认各种主接线运行方式，以及电气设备的巡视。

220kv变电站仿真实训报告1. 引言变电站是电力系统中非常重要的环节之一，用于将高压电能转化为低压电能并进行分配。

为了提高变电站的运行效率和安全性，本次实训旨在通过仿真模拟的方式对220kV变电站进行实训，并对其运行情况进行评估和改进。

2. 实训目标本次实训的主要目标是：- 了解220kV变电站的结构和工作原理- 运用仿真软件对220kV变电站进行模拟- 分析实际运行情况并提出改进方案3. 实训过程3.1 系统建模首先我们需要对220kV变电站进行建模，包括主变压器、断路器、隔离开关、电容器等设备。

根据实际情况，确定各个设备的参数，并将其输入到仿真软件中。

3.2 模拟运行通过设置输入条件，模拟220kV变电站的运行情况。

可以通过改变输入条件，如负载大小、电压波动等，观察系统的响应，并记录各个设备的运行情况，如温度、电流等。

3.3 分析评估根据模拟结果，分析系统的稳定性，检查各个设备的运行状态，包括过载、电压变化等。

同时，对系统中可能存在的潜在问题进行识别和评估。

4. 实训结果通过对220kV变电站进行仿真模拟，我们得到了以下结果：- 系统的稳定性较好，能够满足当前负载需求- 某些设备存在过载风险，需要进行进一步优化设计- 预测了不同负载情况下的电流、电压波动等参数，在实际运行中提供了参考5. 改进方案结合实训结果和分析评估，我们提出了以下改进方案：- 对存在过载风险的设备进行优化设计，增加其额定容量，以提高系统的可靠性- 增加电容器的容量，以减少电压波动- 定期对设备进行维护和检修，保证其正常运行6. 结论本次220kV变电站仿真实训通过模拟运行和分析评估，对系统的稳定性和设备的运行情况进行了全面的了解。

通过提出改进方案，可以进一步优化变电站的运行效率和安全性。

这次实训为我们今后的电力工程实践提供了宝贵的经验和指导。

参考文献：[1] 电力系统仿真与理论基础. 清华大学出版社，2010.[2] 变电站设计与运行. 中国电力出版社，2008.。

220kv变电站仿真实训心得
作为一名电力专业的学生，在大学期间，我有幸参与了一次220kv 变电站的仿真实训。

这次实训中，我不仅学到了很多电力知识，而且也体会到了团队合作的重要性。

首先，我了解了变电站的基本结构和运行原理。

变电站是电能从高压输电线路进入地面分配系统的场所，主要由变电设备、控制保护设备、电容器、电抗器、绝缘子、接地装置、电缆和线路等组成。

在实训中，我们了解了这些设备的功能和作用，同时还学习了变电站的运行模式和配电系统的分布。

其次，我学会了如何操作和维护这些设备。

在实际操作中，我们需要掌握变压器、断路器、隔离开关、接地开关等设备的操作方法，并且还需要了解如何维护这些设备，如何检修、更换设备中的零部件等。

这些知识对于未来的工作会非常有帮助。

最后，我深刻体会到了团队合作的重要性。

在实训中，我们需要分工合作，共同完成任务。

每个人都有自己的任务和职责，需要相互配合，才能顺利完成任务。

通过这次实训，我认识到了团队合作的重要性，同时也提升了自己的沟通能力和协作能力。

综上所述，这次220kv变电站仿真实训让我受益匪浅，不仅学到了电
力知识，而且也提升了自己的实践能力和团队合作能力。

希望未来能有更多这样的实践机会，让我们更好地掌握专业知识，做出更大的贡献。

本站运行方式正常情况下，本站两台主变并列运行，#1主变220kV系统中性点及＃2主变110kV系统中性点为直接接地,＃1主变110kV系统中性点及＃2主变220kV 系统中性点经放电间隙接地。

220kV系统：采用双母带旁母的接线方式，专用母联及专用旁路。

其中#1主变201开关、211分袁线、212大袁线、213跑袁I线接I母，＃2主变202开关、214跑袁II线、215袁渝线接II母;经231母联开关I、II母并列运行;220kV 旁路241开关及旁路母线在冷备用状态.110kV系统：采用单母分段带旁路母线的接线方式，专用母联及专用旁路。

＃1主变101开关、＃2主变102开关、111袁钓线、112袁东线、113袁凤线、114袁西线接于I母、116袁三线、117袁万线接于II母，经131分段开关并列运行，110kV旁路141开关及旁路母线在冷备用状态。

10kV系统：采用单母分段的接线方式,分段931处于冷备用状态。

＃1主变901开关、961#1站用变、911袁张I回线、913袁山中段I回线、915外环北路I回线、916先锋厂线、991＃1电容器、993#3电容器接于I段母线；#2主变902开关、962#2站用变、921袁张II回线、923袁山中段II回线、924外环北路II回线、925袁秀线、926迎宾大道线、992#2电容器、994＃4电容器接于10kVII 段母线。

（注：#1、#2站用变严禁与外接电源#3站用变并列运行）。

巡视检查一、变压器的巡视检查1．主变正常巡视检查项目1。

1 检查油色应淡黄透明。

1.2 检查油位计在规定温度范围，无突变。

1。

3 检查油温变化应正常,油温应在（＃1主变为75℃、#2主变为85℃)以下。

1。

4 检查有载调压装置正常，位置、动作情况均正常。

1.5 检查各部应无渗漏油。

1。

6 检查声音应正常，无杂音，本体无渗漏油,吸潮器硅胶颜色正常，无受潮变色。

1.7 检查引线接点应无发红、发热、氧化变色，无断股、松股。

220kv变电站仿真实训报告一、引言变电站是电力系统中至关重要的部分，负责将输电线路的电压进行升降，并将电能输送至不同的用户。

为了提高变电站设计和运行的效率与准确性，我们进行了一次220kV变电站的仿真实训。

本报告将详细介绍实训的目的、方法、结果和结论。

二、目的本次仿真实训的目的是通过模拟220kV变电站的运行，了解其内部工作原理、优化方案和应对故障的能力。

同时，我们还希望通过实际操作和数据分析，提高我们的实际应用能力和问题解决技巧。

三、方法1.仿真软件的选择我们选择了一款功能强大、操作简便的变电站仿真软件，能够准确模拟220kV变电站的各个组成部分，包括变压器、断路器、隔离开关等。

该软件还提供了丰富的故障模拟和数据分析功能。

2.仿真场景的建立根据实际变电站的设计和布置，我们在仿真软件中搭建了220kV变电站的场景，并设置了典型的负荷和故障情况。

通过调整和设置各个设备的参数，我们可以观察到各个设备的工作状态和相互之间的影响。

3.仿真数据的采集和分析在仿真运行过程中，我们记录了各个设备的运行参数、电流电压等关键数据，并利用仿真软件提供的数据分析功能进行了详细的分析。

我们还针对故障情况进行了模拟，并观察了系统的应对能力和自动切换过程。

四、结果1.设备工作状态的观察通过仿真软件，我们清晰地观察到了220kV变电站各个设备的工作状态。

例如，我们可以实时了解变压器的负载情况、断路器的开关状态以及隔离开关的接通情况。

这些数据对于变电站的运行和维护都具有重要的参考意义。

2.故障模拟的应对能力我们在仿真中模拟了各种故障情况，如电流过载、短路等，并观察了系统的应对能力。

通过数据分析，我们得出了相应的故障处理方案和优化建议，以提高变电站的安全性和可靠性。

3.数据分析的应用通过对仿真数据的详细分析，我们可以了解变电站在不同负荷和故障情况下的运行性能。

我们可以查看电流电压的波形图、功率因素的变化趋势等，从而更好地了解变电站的工作特性和潜在问题。

220kv变电站仿真实训报告变电站是电力系统中重要的组成部分，承担着电能的传输与分配任务。

随着电力系统的快速发展，对于变电站的可靠性和安全性要求也越来越高。

为了更好地理解变电站的运行原理和优化运行方法，本实训采用仿真技术进行了220kV变电站的实训，旨在通过模拟真实工作环境，提供实践机会以加深对变电站的理论知识的理解，并培养学生的运行与维护能力。

一、实训目的本次实训旨在通过团队合作的方式，提升学生的动手操作能力，培养实践创新精神，加深对220kV变电站的认识和了解。

具体目标如下：1. 掌握变电站运行与维护的基本知识；2. 理解220kV变电站的结构和工作原理；3. 学习使用仿真软件对变电站进行模拟分析，优化操作策略；4. 锻炼团队协作和沟通能力。

二、实训内容1. 了解220kV变电站的组成和功能在仿真软件中导入220kV变电站的模型，学习了解各部件的作用和相互关系，包括变压器、隔离开关、断路器、电容器等。

2. 变电站的稳态和暂态分析利用仿真软件进行变电站稳态分析，包括负荷计算、电流和电压等参数的分析，以及变压器的损耗、线损等经济指标的评估。

同时也进行了暂态分析，模拟了短路故障和过电压等情况。

3. 优化控制策略基于模拟结果进行参数调整，优化变电站的控制策略，提升系统的稳定性和经济性。

三、实训步骤1. 搭建仿真环境安装并配置仿真软件，导入220kV变电站的模型，确保仿真环境正常运行。

2. 进行基本操作和模拟实验学习和实践基本操作，如将电路进行连接、开关的操作、参数设定等。

进行模拟实验，观察模拟结果并分析。

3. 进行稳态和暂态分析运用仿真软件进行稳态和暂态分析，并记录实验数据。

通过对仿真结果的分析，发现系统中的问题，并提出优化措施。

4. 优化控制策略结合实验数据和仿真结果，进行控制策略的优化，提升变电站的运行效率和稳定性。

四、实训收获通过本次实训，我们获得了以下收获：1. 理论知识与实践结合通过实际操作仿真软件，将课堂上所学的理论知识运用到实际问题中，加深对变电站工作原理的理解。

FS变电站仿真培训
一、仿真220kV变电站概况
本变电站仿真根据国家电网公司220kV标准综合自动化变电站方案三设计。

220kV综合自动化变电站一次主接线如图1-1所示。

图1-1 220kV变电站仿真一次主接线
本仿真变电站三个额定电压等级为220kV/110kV/10kV。

正常运行方式下，两台三绕组变压器并联运行，220kV高压侧采用双母线运行代旁路母线（或者双母线运行）的接线方式，110kV 中压侧采用双母线运行的接线方式，10kV低压侧采用单母线分段运行的接线方式。

【说明】按国家电网公司设计规X，220kV母线一般采用双母线接线方式，本公司设计了两种接线方式，其一种如上图为双母线代旁路母线接线方式，用户可以根据需要选择其中之一。

二、系统正常运行方式
220kV关巡一回和二回为电源线向变电站供电，220kVⅠ母线和Ⅱ母线并联运行，旁路母线Ⅲ处于冷备用状态；110kVⅠ母线和Ⅱ母线并联运行；10kVⅠ母线和Ⅱ母线分段运行，正常情况时分段断路器900处于断开状态，即为暗备用方式。

三、电气一次部分
主要设备介绍如下：
四、电气二次部分。

变电站仿真实习报告变电站仿真实习报告一、引言本文旨在分享一次关于变电站仿真的实践学习经历。

本次学习活动在仿真实验室进行，通过实际操作，加深对变电站运行机制的理解，提高应对突发状况的能力。

在理论与实践的结合中，提升专业知识水平，为今后的工作奠定基础。

二、仿真实验原理与过程变电站仿真是基于电力工程原理，通过模拟变电站的实际运行情况，让学生在模拟环境中操作、解决问题的一种实验方法。

实验过程中，学生可根据给定的电力系统和设备运行参数，对变电站的设备进行操作，并通过监控和测量，评估系统的运行状态。

本次实验采用先进的仿真软件，可以真实地模拟变电站的电气系统，包括发电机、变压器、断路器、母线等设备。

通过在仿真软件上设置各种故障和异常情况，学生可进行故障排除和系统恢复的操作练习。

三、实验操作过程与结果实验开始时，我们先进行了一次简单的系统操作，熟悉了仿真软件的基本界面和操作方法。

然后，我们根据指导老师的指示，对系统进行了故障设置。

在模拟操作中，我们成功地使系统发生了断线故障，并通过调整发电机输出和变压器变比，最终使系统恢复正常运行。

实验过程中，我们遇到了一些问题，如操作不熟练、判断失误等。

但在指导老师的帮助下，我们都能及时发现并解决问题，逐步积累经验。

四、实验总结与个人体会通过本次实验，我们不仅深入了解了变电站的工作原理和操作规程，还实际操作了电力系统的运行和故障排除。

实验提高了我们的理论水平和实践能力，也让我们认识到电力运行的重要性和复杂性。

在实验过程中，我不仅锻炼了动手能力，也提高了分析问题和解决问题的能力。

通过与同组的同学合作，我更加明白了团队协作的重要性。

同时，我也认识到了自己在专业知识上的不足，需要不断学习和提高。

总的来说，这次变电站仿真实验让我对电力工程有了更深入的理解，也让我对自己的专业有了更清晰的认知。

我相信，在未来的学习和工作中，我会更好地运用这次实验的经验和知识，为电力行业的发展贡献自己的力量。

220kv变电站仿真实训报告一、介绍220kV变电站是电力系统中的重要环节，它起到了电能传输、配电和保护等关键作用。

仿真实训是培养电力工程专业学生实践能力的重要手段之一，通过对220kV变电站的仿真实践，能够使学生更好地理解变电站的工作原理和操作流程，提高他们的实际操作技能。

本文主要围绕220kV变电站的仿真实训进行报告，总结实训过程中的经验和问题，并提出改进的建议。

二、仿真实训的内容和方法本次仿真实训的内容主要包括变电站的运行模拟、设备故障模拟和操作技能培养。

通过软件仿真，可以实现电力系统的各个设备的模拟运行，并且可以模拟不同故障条件下的变电站运行情况。

此外，还可以通过实物模型的搭建，实现对各个设备的操作实践。

在仿真实训中，我们使用了市场上常见的仿真软件，通过对软件的学习和使用，我们能够实现对220kV变电站的全面仿真。

此外，我们还建立了实物模型，通过对各个设备的布置和操作，实现对变电站的实际操作技能的培养。

三、仿真实训的效果和问题在本次仿真实训中，我们取得了一定的成果。

通过仿真软件的学习和实践，我们能够准确理解和模拟变电站的运行过程，从而掌握了变电站操作的基本技能。

此外，通过对实物模型的操作练习，我们能够更加直观地感受到各个设备的工作原理和操作要点。

然而，本次仿真实训中还存在一些问题。

首先，仿真软件的复杂程度较高，对于初学者来说，可能需要花费较多的时间和精力去理解和掌握。

其次，实物模型的制作和运行成本较高，需要投入大量的资金。

此外，由于时间和场地的限制，实物模型的规模和复杂程度有一定的限制，无法完全还原真实的变电站场景。

四、改进建议为了提高变电站仿真实训的效果，我们提出以下改进建议。

首先，加强对仿真软件的学习和培训，提供更加详细的操作指南和案例分析，帮助学生更好地理解和掌握软件的使用方法。

其次，适当增加实物模型的数量和规模，以更好地模拟真实的变电站环境。

此外，还可以引入虚拟现实技术，通过虚拟场景的模拟，提供更加真实的变电站操作体验。

实验一220KV变电站仿真软件（线路倒闸操作）电子教案220KV变电站仿真软件(仿一回线路倒闸操作)一、实验的目的1.熟悉220KV变电站仿真软件操作及功能界面。

2.掌握220KV变电站线路倒闸操作的基本步骤。

3.了解实际现场线路倒闸操作与理论有何区别。

4.正确理解操作票的意义。

二、实验内容1、220KV变电站仿真软件操作及功能界面的简单介绍。

1.设备区：其中最右边的双母分段带旁母就是220KV的对应设备，它包含了8路出线，在每一路出线上都有一个断路器标号，如仿一回线的QF21，点击标号可以进入到相应的设备区进行一系列的倒闸操作。

在这个220KV的线路上还可以看到旁母、母联、主变的连接方式。

最左边是110KV的设备配电装置，在这里同样可以看到它有4回出线，点击相应的标号可以进入到相应的设备区进行一系列的操作。

中间是2个主变压器，它将110KV与220KV联络起来了。

最下面是进入一些区的快捷方式图标。

2.主控室：其实就是一个中央监视中心，在这里它包含有所有线路及设备的监视，假如有某一回线路出现故障，在相应的此回路出线上的指示灯就会闪烁，给以提示，同时开始报警，在任何一会出线上也都对应有相应的断路器标号，点击可以进入到相应的断路器远程控制开关，在这里我们可以断开设备区的断路器。

同时相应的光字牌开始掉牌。

3.继电保护室：在这里包含了所有线路及设备的继电保护，可以看到有很多的保护柜，点击进入可以看到220KV的线路有2套保护，而110KV的线路有1套保护，且重合闸的控制也在此。

4.调度命令：可以看到操作票的书写格式，正确理解操作票的意义，在电厂、变电站需要维修或停电或送电，其中的一系列操作步骤都需要书写操作票，按照操作票来操作，而且所有的操作也不是一个人就可以完成的。

下方是对应的断路器对侧的电源开关。

5.事件记录：我们进行的一些关键的操作步骤在此都可以显示出来，就是你现在进入了哪个区，进行了什么操作，都有记录，举例说明。

220kv变电站仿真实验学员台上操作及巡视220kV变电站是电力系统中的重要组成部分，承担着将高压电能变换为低压电能的重要作用。

为了确保变电站的正常运行和运维安全，对变电站的操作和巡视是非常重要的。

本文将对220kV变电站的学员台上操作和巡视进行介绍。

学员在变电站进行台上操作时需要具备一定的技术知识和操作技能。

他们需要了解变电站的操作规程和流程，掌握相关设备的操作方法和维护注意事项。

学员需要熟悉各种电气设备的工作原理和特点，能够对设备进行安全运行和维护。

在变电站的台上操作中，学员需要根据实际情况进行设备的开关操作。

他们需要通过操纵开关、按钮等设备，对电源、变压器、断路器等进行控制和调整，确保设备的正常运行。

学员还需要根据实际情况对设备进行检修和维护，及时发现并排除设备故障，确保停电和事故的风险降到最低。

除了台上操作，学员还需要进行巡视工作。

巡视是对变电站的设备和环境进行定期检查和监测，以及发现并排除设备故障的重要工作。

在巡视中，学员需要检查变电站内各种设备的状态和运行情况，包括变压器、断路器、电容器、接地装置等。

他们需要检查设备的温度、电流、电压等参数，以及设备的外观情况和绝缘状态。

如果发现异常情况，学员应及时报修或采取相应的措施。

学员还需要巡视变电站的环境和安全设施。

他们需要检查变电站的通风、照明、消防设备等，确保设备和人员的安全。

学员还需要检查变电站周围的安全隐患，如隐蔽的电线、水雾等，及时排除隐患，防止发生事故。

在进行台上操作和巡视时，学员需要注意安全和规范操作。

他们需要佩戴好安全防护用具，如安全帽、绝缘手套、绝缘鞋等，确保自身安全。

学员需要按照操作规程和要求进行操作，不得随意更改设备的运行状态和参数。

学员还需要严格遵守操作纪律和安全规章制度，确保变电站的正常运行和运维安全。

总之，220kV变电站的学员台上操作和巡视是非常重要的工作。

通过台上操作，学员可以掌握变电站的实际运行和维护经验，提高自己的技术水平和操作能力。
