差压类气体流量测量量温度压力补正公式的推导

气体流量算法公式(一)气体流量算法公式1. 简介气体流量算法公式是用于计算气体流量的数学表达式，根据不同的气体特性和流动条件，可以采用不同的公式来计算。

2. 流量的定义流量是单位时间内通过的气体体积或质量，通常用单位时间内通过的标准体积或标准质量来表示。

3. 标准条件标准条件是指在特定温度和压力下，气体的体积或质量。

常用的标准条件是20℃和（大气压力）。

4. 压差流量计算公式基本公式压差流量计是一种常见的测量气体流量的方法，根据差压原理来计算流量。

其基本公式如下：Q = K * √(ΔP)其中， Q表示气体流量； K为仪表常数，与传感器的特性有关；ΔP表示压差。

假设一个压差流量计的仪表常数K为，测量的压差ΔP为100Pa。

根据上述公式，可以计算出该流量计的气体流量Q为：Q = * √(100) = 5 L/s因此，该流量计的气体流量为5升/秒。

5. 流体力学公式流体连续性方程流体连续性方程是描述流体在守恒情况下流动的公式，表达式如下：Q = A * v其中， Q表示流量； A为流动截面的面积； v为流速。

阿维·萨姆可夫公式阿维·萨姆可夫公式是用于计算流体在管道中流动的公式，表达式如下：Q = A * v = π * r^2 * v其中， Q表示流量； A为流动截面的面积，即π * r^2（r为管道半径）； v为流速。

假设一个管道的内径为10cm，流速为2m/s。

根据阿维·萨姆可夫公式，可以计算出该管道的流量Q为：Q = π * r^2 * v = π * ()^2 * 2 = m^3/s因此，该管道的流量为立方米/秒。

6. 其他公式除了以上提及的压差流量计算公式和流体力学公式外，还有许多其他的气体流量算法公式，如巴贝奇公式、托利斯公式等。

这些公式根据不同的气体流动特性和应用场景而定，可根据具体情况选择合适的公式进行计算。

结论气体流量算法公式是用于计算气体流量的数学表达式。

精心整理
差压式流量计（AB对称，孔板）DCS计算公式
式中，
P
∆为差压值，单位为Pa
ρ为工况密度，单位为
K计算方法如下：
气体温压补偿公式
注：（以下为密度补偿，也可用DCS
ρ
—工作状态下气体密度
①当压力p为980～14700KPa,温度t为400℃～500℃时，过热蒸汽的密度为：
②当压力p为580～2000KPa,温度t为250℃～400℃时，过热蒸汽的密度为：
③当压力p为580～1500KPa,温度t为160℃～250℃时，过热蒸汽的密度为：
精心整理
④当压力p为980～14700KPa,温度t为120℃～600℃时，过热蒸汽的密度为：
在以上四个公式中，④适用的压力、温度范围比较宽的工况。

应当说明的是，对于以上几种密度的拟合公式，在过热程度较高时，误差较小，一般可优于士0．5％。

随着过热度降低，误差会逐渐增大，在过热线附近，误差可能超过士1
水的密度补偿公式
表压P（Mpa）下水的密度
式中p—工作压力，Mpa;
t—工作温度，℃；
kg/。

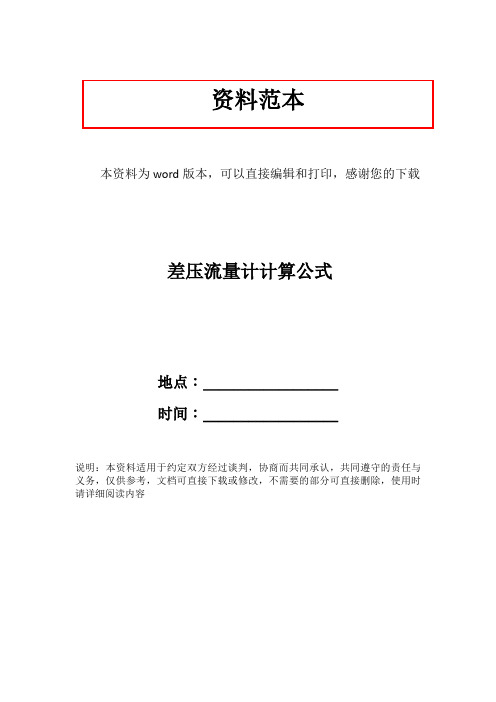

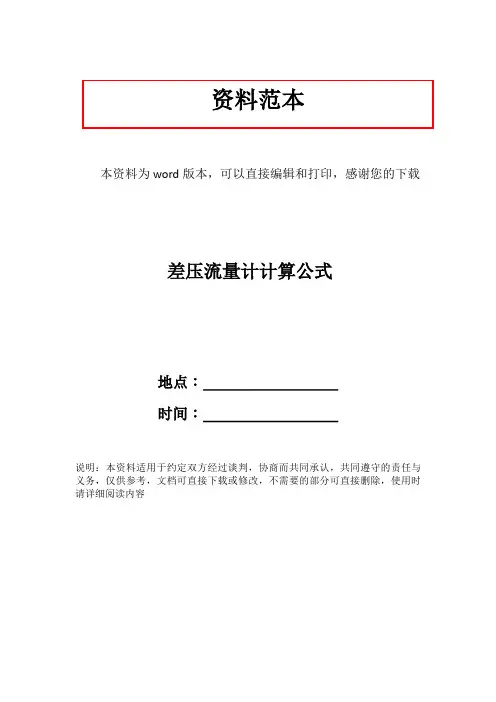

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载差压流量计计算公式地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容已知工艺管道的直径,管道内介质的密度,怎么算出差压变送器的压力.差压变送器是配合弯管流量计一起安装的.尽量说详细点 ,谢谢差压式流量计的测量原理是基于流体的机械能相互转换的原理。

在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。

以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β 直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。

其实重要是密度的转换。

计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) N m3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。

在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。

二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。

即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。

同时在intouch画面上做监视。

2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。

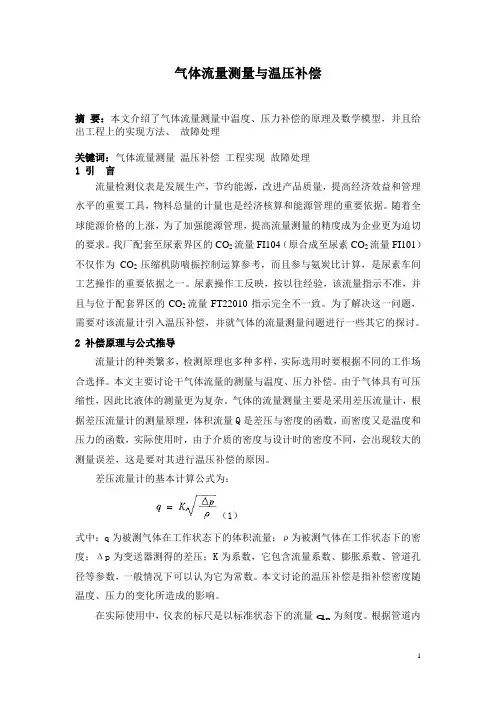

气体流量测量与温压补偿摘要：本文介绍了气体流量测量中温度、压力补偿的原理及数学模型，并且给出工程上的实现方法、故障处理关键词：气体流量测量温压补偿工程实现故障处理1 引言流量检测仪表是发展生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具，物料总量的计量也是经济核算和能源管理的重要依据。

随着全球能源价格的上涨，为了加强能源管理，提高流量测量的精度成为企业更为迫切的要求。

我厂配套至尿素界区的CO2流量FI104（原合成至尿素CO2流量FI101）不仅作为CO2压缩机防喘振控制运算参考，而且参与氨炭比计算，是尿素车间工艺操作的重要依据之一。

尿素操作工反映，按以往经验，该流量指示不准，并且与位于配套界区的CO2流量FT22010指示完全不一致。

为了解决这一问题，需要对该流量计引入温压补偿，并就气体的流量测量问题进行一些其它的探讨。

2 补偿原理与公式推导流量计的种类繁多，检测原理也多种多样，实际选用时要根据不同的工作场合选择。

本文主要讨论干气体流量的测量与温度、压力补偿。

由于气体具有可压缩性，因此比液体的测量更为复杂。

气体的流量测量主要是采用差压流量计，根据差压流量计的测量原理，体积流量Q是差压与密度的函数，而密度又是温度和压力的函数，实际使用时，由于介质的密度与设计时的密度不同，会出现较大的测量误差，这是要对其进行温压补偿的原因。

差压流量计的基本计算公式为：（1）式中：q为被测气体在工作状态下的体积流量；ρ为被测气体在工作状态下的密度；Δp为变送器测得的差压；K为系数，它包含流量系数、膨胀系数、管道孔径等参数，一般情况下可以认为它为常数。

本文讨论的温压补偿是指补偿密度随温度、压力的变化所造成的影响。

在实际使用中，仪表的标尺是以标准状态下的流量q为刻度。

根据管道内n气体流量满足连续性方程（2）式中，带下标“n”的参数为标准状态下的值。

由此可得到流量在两种状态（标准状态和工作状态）下的转换式：（3）将式（1）代入式（3）得：（4）而仪表的刻度是按设计工况设计的，即：（5）式（4）、式（5）相除即可得到当工况偏离设计值时密度的补偿公式：（6）式中，带下标“s”的参数为设计值。

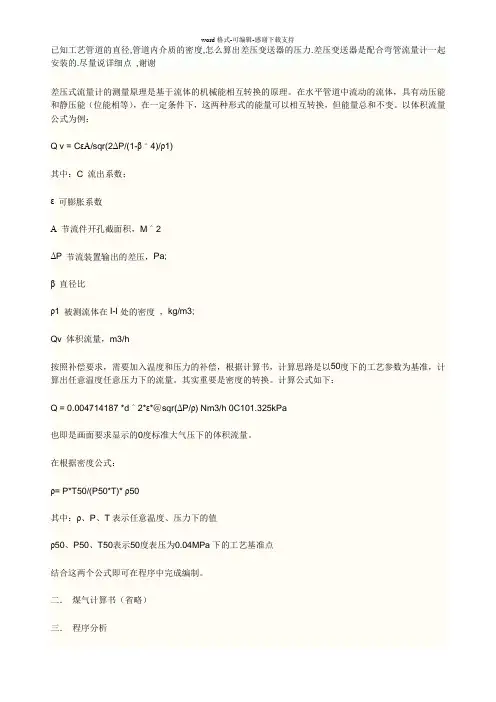

已知工艺管道的直径,管道内介质的密度,怎么算出差压变送器的压力.差压变送器是配合弯管流量计一起安装的.尽量说详细点,谢谢差压式流量计的测量原理是基于流体的机械能相互转换的原理。

在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。

以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε可膨胀系数Α节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。

其实重要是密度的转换。

计算公式如下：Q = 0.004714187 *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h 0C101.325kPa也即是画面要求显示的0度标准大气压下的体积流量。

在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。

二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15压力量：必须转换成绝对压力进行计算。

即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。

同时在intouch画面上做监视。

2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。

差压流量计的通用计算公式如下图所示，由式1推导可得到式2。

式中Q代表流量，△P代表差压，ρ代表流体密度，K是仪表系数，由流量计出厂标定时得到。

流量与差压的平方根成正比。

差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

公式：实际流量=P3*SQRT(C1/(273+P2)*(P1+101)/C2) 参数： C1：设计温度（K） C2：设计压力（KPa） P1：实际压力（Kpa） P2：实际温度（℃） P3：未补偿前流量实际上不同厂家，温压补偿公式可能也有差别由差压信号换算流量时，是跟流体密度有关的 Q=K*SQRT(ΔP/ρ)，（K是一个综合的系数）四楼的意思是说根据设计时的温度、压力下的差压-流量换算公式，采用理想气体状态方程来计算流体密度，就是那个PV=nRT，这样的方法只能应用于那种可以当作理想气体的流体，比如氮气、氧气等，而水蒸气因为不能当作理想气体，同时水蒸气性质有很多试验数据，所以水蒸气的温压补偿有另外的算式。

另外上面说的补偿只针对气体，对液体显然要另外想办法，但是原则都是计算工况下的流体密度。

根据热力学方程P0V0/T0=P1V1/T1进行温压补偿，V0＝P1V1T0/T1P0,单位统一后：V0＝(P1*1000+101)*V1(T0+273)/(T1+273)(P0+101)可是有的资料上介绍F0＝F1*SQRT{((P1*1000+101)*(T0+273)/[(T1+273)(P0*1000+101)]} 请教这里的开方是如何推倒出来的？对于蒸汽流量，其质量流量M=k*SQRT(ΔP*ρ) (1)k-常数；ΔP-孔板两侧差压值；ρ为蒸汽密度。

如果在孔板上只装有差压变送器，则密度ρ取管道中温度和压力变化范围内某一固定点上的密度ρ0，这样一来流量公式就变为M=k*SQRT(ΔP*ρ0)=K*SQRT(ΔP) (2)式中K=k*SQRT(ρ0)。

显然，由于密度取为固定值，因而当蒸汽的温度和压力波动引起密度变化时，必然会引起测量误差。

假如在管道上再装一个压力变送器和一个温度变送器，在测取差压信号的同时，测取管道内的压力和温度信号。

这样，假设原设计工作温度和压力分别为T0和P0，相应密度ρ0，现在实际工作温度和压力分别为T1和P1，密度为ρ1。

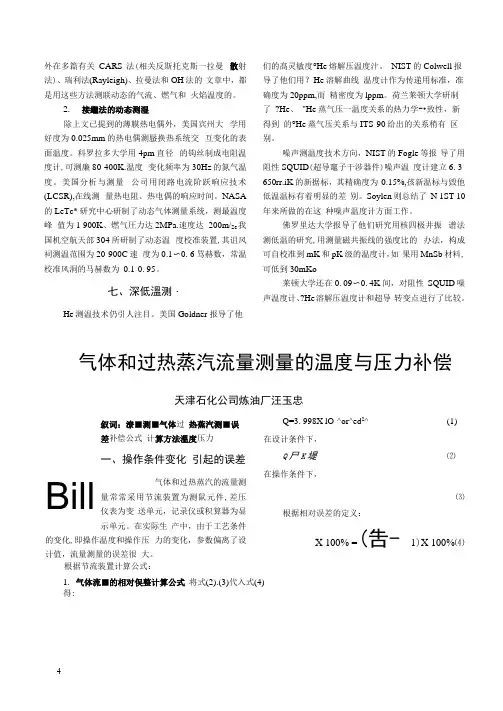

外在多篇有关CARS法(相关反斯托克斯一拉曼散射法)、瑞利法(Rayleigh)、拉曼法和OH法的文章中，都是用这些方法测联动态的气流、燃气和火焰温度的。

2.接繼法的动态测湿除上文已提到的薄膜热电偶外，美国宾州大学用好度为0.025mm的热电偶测蜃换热系统交互变化的表面温度。

科罗拉多大学用4pm直径的钩丝制成电阻温度计,可测廉80-400K.温度变化频率为30Hz的氮气温度。

美国分析与测量公司用闭路电流阶跃响应技术(LCSR),在线测量热电阻、热电偶的响应时间。

NASA 的LeTc* 研究中心研制了动态气体测量系统，测最温度峰值为1 900K、燃气圧力达2MPa.速度达200m/Se我国机空航天部304所研制了动态温度校准装置,其诅风祠测温范围为20-900C速度为0.1〜0. 6骂赫数，常温校准风洞的马赫数为0.1-0. 95。

七、深低溫测・He测温技术仍引人注目。

美国Goldner 报导了他们的髙灵敏度°He熔解压温度汁。

NIST的Colwell报导了他们用？He溶解曲线温度计作为传递用标准，准确度为20ppm,而精密度为lppm。

荷兰莱顿大学研制了?He、"He蒸气压一温度关系的热力学-•致性，新得到的°He蒸气压关系与ITS-90给出的关系稍有区别。

噪声测温度技术方向，NIST的Fogle等报导了用阻性SQUID(超导竈子干涉器件)噪声温度计建立6. 3-650rr.iK的新据标，其精确度为0.15%,孩新温标与毀他低温温标有着明显的差别。

Soylen则总结了N 1ST 10年来所做的在这种噪声温度计方面工作。

佛罗里达大学报导了他们研究用核四极井振谱法测低温的研究,用测量磁共振线的强度比的办法，构成可自校准到mK和pK级的温度计，如果用MnSb材料,可低到30mKo莱顿大学还在0. 09〜0. 4K间，对阻性SQUID噪声温度计、?He溶解压温度计和超导转变点进行了比较。

气体压差与流速计算公式嘿，咱们今天来聊聊气体压差与流速计算公式这个听起来有点高深，但实际上挺有趣的话题。

在咱们的日常生活中，气体的流动那可是无处不在。

你想想，吹气球的时候，气球里的气体往外跑；夏天开风扇，风呼呼地吹过来，这都涉及到气体的流动。

而要搞清楚气体为啥会这样流，流得快还是慢，那就得提到气体压差与流速的计算公式啦。

先来说说这个压差是啥。

简单点说，就好比你站在楼梯的高处和低处，这高度的差别就像压差。

气体从压力高的地方往压力低的地方跑，这个压力的差别越大，气体跑的动力就越强。

那流速又是咋回事呢？你可以想象一下水龙头拧开，水哗哗流出来，水流的快慢就是流速。

对于气体来说也一样，气体流动的快慢就是流速。

那气体压差和流速到底咋计算呢？这就得提到一个重要的公式啦，叫伯努利方程。

这方程看起来挺复杂，但咱把它简单化理解。

有一次我去公园散步，看到一个小朋友在玩吹泡泡。

他使劲儿吹，泡泡就一下子飞出去好多。

这时候我就在想，这小朋友吹气产生的压力，让泡泡里的气体有了压差，然后气体就快速流动，带着泡泡飞出去。

这不就是气体压差和流速在生活中的一个小例子嘛。

咱再回到这个公式。

伯努利方程说，流速的平方和压力、势能等等都有关系。

具体咋算呢，得考虑气体的密度、压力差，还有一些其他的参数。

比如说，在一个通风管道里，如果一端的压力比另一端高很多，那气体在里面的流速就会很快。

就像高速公路上，如果一边车多拥挤，压力大，另一边车少通畅，压力小，那车就会快速往压力小的那边跑。

在实际应用中，这个计算公式可重要啦。

比如在飞机的设计里，要考虑空气流过机翼时的压差和流速，才能让飞机飞起来；在工业生产中，管道里气体的传输也得靠这个公式来优化设计，保证效率又安全。

总之，气体压差与流速计算公式虽然有点复杂，但只要咱们多观察生活中的现象，多想想背后的原理，就能慢慢理解它的奥秘。

下次当你再吹气球或者感受风的时候，说不定就能想到这个有趣的知识啦！。

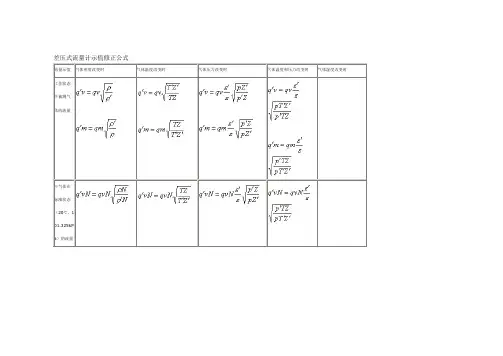

气体体积流量测量的温度压力补偿公式及相对误差计算Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h 、0℃，及20℃，标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。

1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，），根据差压式流量计流量方程，可得干气体在标准状态（20℃，）的积流流量:）（）（）（）（15.273T 325.101p 15.273T 325.101p q q vNvN +'⋅++⋅+'=' （1）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p'——气体实际压力，kPa ；p ——气体设计压力，kPa ；T'——气体实际温度，℃；T ——气体设计温度，20℃。

1.2 一般气体质量流量的温度、压力修正（补偿）公式：T p T p q q mm ''=' （2）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p'——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。

1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:ρρ'='mm q q （3）式中： q'm ——蒸汽实际质量流量；q m ——蒸汽设计质量流量；ρ'——蒸汽实测时密度；ρ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：式中:，ρ为水蒸汽密度；P 为压力,MPa ；v 为比体积，m 3/kg ；T 为温度，K ；R 为水物质气体常数，kg -1K -1；n i 、I i 、J i 为公式系数见“表1”。

差压式流量计常用计算公式及计算实例差压式流量计维修中计算工作是仪表人不可缺少的， 在本文分享差压式流量计常用流量计算公式及计算实例，掌握这些干货技术，对用好差压式流量计有事半功倍效果。

流量计算公式1：差压式流量计的差压与流量关系的换算差压式流量计的差压与流量的平方成正比，或者说流量与差压的平方根成正比，用以下公式表示：流量仪表的刻度单位为流量百分数，差压的下限量程为0时，得以上公式中△P为任意差压；Q为任意流量；△P max为差压上限；Q max为流量上限；n为任意的流量百分数[计算实例1]某差压变送器的量程为0-40kPa，对应的流量为0-1603/h，输出信号为4-20mA，差压变送器输出电流为8mA时，流量应该是多少？差压又是多少？解：①根据流量计算公式计算差压式流量计的流量输出为8mA时，流量是80m3/h。

②已知差压变送器输出8mA时，流量是80m3/h，流量是满量程的50%，根据流量计算公式计算差压变送器差压值输出电流为8mA时，差压是10kPa。

流量计算公式2：标准状态和工作状态下的体积流量换算标准状态和工作状态的体积流量换算公式如下：公式中q v为工作状态下的体积流量，单位m3/h；q n为标准状态下的体积流量，单位m3/h；P为工作状态下的绝对压力，单位Pa；P n为标准状态下的绝对压力，单位Pa；T为工作状态下的热力学温度，单位K；T n为标准状态下的热力学温度，单位K；Z为工作状态下的气体压缩系数；Z n为标准状态下的气体压缩系数；[计算实例2]某空气流量计设计量程为0-2000m3/h(20℃，101.325kPa状态下)，工作状态下的压力为0.5MPa，温度为60℃，求工作状态下的体积流量。

解：把数据代入公式计算工作状态下的体积流量本台流量计工作状态下的体积流量范围为0-460m3/h。

流量计算公式3：标准孔板改量程的计算在现场有时会遇到被测流量超过了孔板最大量程，或者流量太小仅能显示在最大量程的30%以下；可通过扩大或缩小差压量程来满足应急。

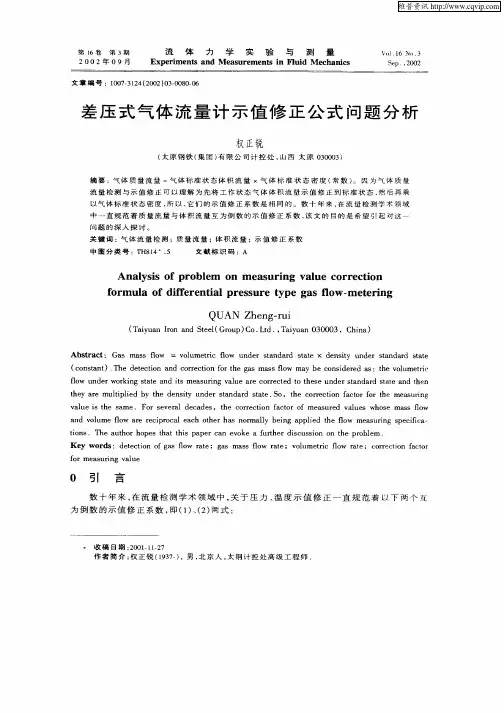

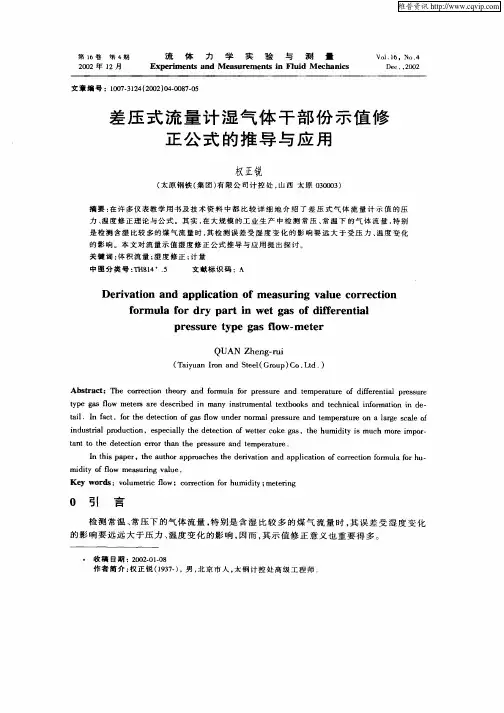

流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，101.325kPa 标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h 、0℃，101.325kPa 及20℃，101.325kPa 标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。

1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，101.325kPa ），根据差压式流量计流量方程，可得干气体在标准状态（20℃，101.325kPa ）的积流流量:）（）（）（）（15.273T 325.101p 15.273T 325.101p q q vNvN +'⋅++⋅+'=' （1）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p' ——气体实际压力，kPa ；p ——气体设计压力，kPa ；T'——气体实际温度，℃；T ——气体设计温度，20℃。

1.2 一般气体质量流量的温度、压力修正（补偿）公式：T p Tp q q m m ''=' （2）式中：q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p' ——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。

1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:ρρ'='m m q q （3）式中：q'm ——蒸汽实际质量流量；q m ——蒸汽设计质量流量；ρ' ——蒸汽实测时密度；ρ ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：)(100010ππγγνρ+==RTπγπ10= i i J 1I i 431i i 50I n ）（.-=-=∑τπγπT 540=τ1MPa p =π式中:， ρ 为水蒸汽密度；P 为压力, MPa ；v 为比体积，m 3/ kg ；T 为温度， K ；R 为水物质气体常数， 0. 461526kJ ∙kg -1 ∙K -1；n i 、I i 、J i 为公式系数见“表1”。

关于差压节流装置的温压补偿1、液体 (2)2、气体 (2)3、过热蒸汽 (3)4、饱和蒸汽 (4)5、附随产品资料中查询相关参数 (5)关于差压节流装置的温压补偿关于介质质量流量的测量，即是介质密度经过温压补偿后测量的流量，同时也可以理解为是介质的工况流量。

1、液体一般情况下，液体密度受温度、压力影响非常小，因此液体一般不采用温压补偿。

因液体一般不采用温压补偿，测量的流量为体积流量。

体积流量公式：V Q K =V Q ：体积流量-----------3/m hK ：仪表系数------------ 常数------------已知（差压计算书中提供）P Δ：差压------------------Pa/KPa （单位同差压计算书）---------通过差压变送器2、气体气体密度，一般受温度、压力变化影响较大。

因此，气体一般需要温压补偿。

经过温压补偿后，可以测得气体标况体积流量或质量流量。

（1）以下是气体标况体积流量计算：20V Q K =------------------------------------------------式1V Q ：标况体积流量-----------3/Nm hK ：仪表系数-----------------常数------------已知（差压计算书中提供）P Δ：差压--------------Pa/KPa （单位同差压计算书）--------通过差压变送器ρ：工况密度 --------------Kg/m3------------式220ρ：标况密度--------------Kg/m3------------已知（查相关标准）（2）气体密度补偿公式（工况密度公式）200(273.15)()(273.15)s A t P P P T ρρ+⋅+=×⋅+-------------------------------式2ρ：工况密度 ------------Kg/m3------------温压补偿后的密度20ρ：标况密度------------Kg/m3-------------已知（查相关标准）s t ：标态温度-------------℃------------------（0℃/20℃）P ：压力补偿测得的压力------------MPaA P ：工作点大气压力----------------0.10133 MPa0P ：标准大气压-----------------------0.10133 MPaT ：温度补偿测得的温度-----------℃注意：P 、A P 、0P 单位要统一（3）如果是测量气体质量流量：20m V Q Q K ρ=⋅=标K ：仪表系数-----------------常数------------已知（差压计算书中提供） P Δ：差压---------------Pa/KPa （单位同差压计算书）--------通过差压变送器 ρ：工况密度 --------------Kg/m3------------式23、过热蒸汽蒸汽一般测量的是质量流量。
