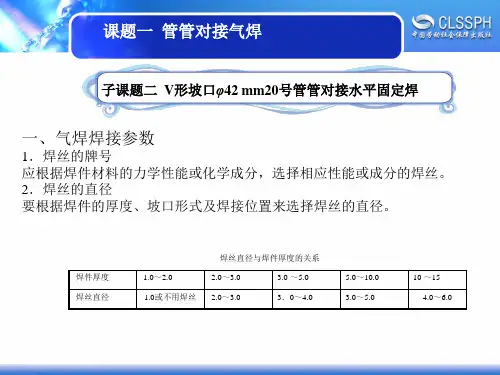

电子课件-《焊工实训(中级模块)》-A02-2263 课题一子课题二 V形坡口φ42 mm20号管管对接水平固定焊

在单面焊双面成形操作过程中，不需要采 取任何辅助措施，只是在坡口根部进行组装 定位焊时，应该按照焊接时采用的不同操作 手法留出不同的间隙，当在坡口正面用普通 焊条焊接时，会在坡口的正、背两面都能得 到均匀的、整齐的、成形良好的、符合质量 要求的焊缝，这种特殊的焊接操作被称为单 面焊双面成形技术。
Page 17
低碳钢管水平固定对接焊条电弧焊单面 成形试件如图5.13所示。
Page 21
Page 22
图5.13 钢管水平固定接单面焊双面成形
二、课题实施
课题实施分为：焊前准备、操作过程、焊 接评价三大部分。
操作一 焊前准备 1．焊条 2．焊件 3．辅助工具和量具 4．焊机
Page 23
操作二 操作过程 1．焊件装配定位 2．焊接过程
Page 32
课题五CO2气体保护焊钢板平对接 单面焊双面成形技能训练
一、基础知识 二、课题实施 三、小结 四、拓展训练
Page 33
一、基础知识
CO2气体保护焊是利用CO2作为保护气体， 依靠焊丝与焊件之间产生的电弧来熔化金属 的气体保护焊方法，简称CO2焊。
CO2气体保护焊具有焊接变形小、生产效 率高、适用范围广等特点；不足之处是焊接 飞溅大，电弧光明弧需要加强焊接保护。
焊层
焊条直径/mm 焊接电流/A
焊接方法
打底层 填充层 盖面层
3.2
95～105
断弧焊
4.0
175～185
连弧焊
4.0
170～180
连弧焊
Page 12
（1）打底层焊接，采用断弧焊焊接方法。 （2）填充焊。 （3）盖面焊。 （4）焊缝清理。
Page 13
三、小结
本课题通过对低碳钢平对接单面焊双面成 形的技能训练，达到熟练掌握焊条电弧焊的 装配；反变形、定位焊、打底焊电弧操作技 能；掌握焊接工艺参数的选择；熟悉评分标 准的要求；提高单面焊双面成形综合训练技 能。

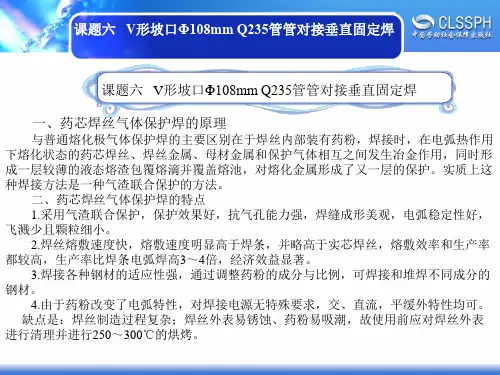

课题六 V形坡口Φ108mm Q235管管对接垂直固定焊
2．二ቤተ መጻሕፍቲ ባይዱ化碳焊接工艺参数
焊接层次 打底焊 填充焊 盖面焊
V坡口φ108mm Q235管管对接垂直固定焊焊接工艺参数
焊丝直径 1.2mm
焊接电流（A） 100～110 110～120 110～120
电弧电压（V） 18～20 20～22 20～22
＞2每处扣4分 清理不干净扣4分，电弧檫伤每处扣1分
服从管理、穿、戴好劳保用品每处扣3分，按规定安全技 术操作，遵守考场纪律
扣分
得分
接头脱节或超高（起焊未顶端、收尾不到位）每处扣2分
要求细、匀、整齐、光滑
允许错口1mm超1mm扣1分，允许角变形3°超1°扣1分
允许高度0～3m，每超1mm扣2分 每个缩孔扣2分
未熔合每处长5mm扣1分、未焊透每长5mm扣2分
每处扣2分 ≤4mm每处超个扣3分 要求细、匀、整齐、光滑，点渣＜2每处扣2分、条块渣
课题六 V形坡口Φ108mm Q235管管对接垂直固定焊
管子定位焊缝图
课题六 V形坡口Φ108mm Q235管管对接垂直固定焊
4．二氧化碳焊V坡口φ108mm Q235管管对接水平固定操作要点
对接垂直固定焊道分布
课题六 V形坡口Φ108mm Q235管管对接垂直固定焊
（1）打底层
1）调试好焊接工艺参数后，从右向左进行焊接，沿焊接方向角度为80°～90°，打 底焊的焊枪角度如图2-6-3所示。在试件定位焊缝上引弧，以小幅度锯齿形或斜圆圈形运 丝摆动，并保持熔孔边缘超过坡口上、下棱边0.5～1.0mm。焊接过程中要仔细观察熔池和 熔孔，调整焊接速度及焊枪摆幅。
咬边 起头、接头
焊缝成形 错口与角变形 焊缝背面余高 缩孔（含气孔） 未熔合、未焊透

课题二 对接环缝焊接
图锅炉筒节与半球形封头的焊接示意图
图简易螺旋撑圆器示意图
课题二 对接环缝焊接
2．操作要点
（1）基础训练 取废旧筒节，将其内、外表面油、锈清除干净。然后用吊车将筒节吊放至滚轮架 上，并调好筒节在滚轮架上的位置，将伸缩臂式焊接操作机推到预焊位置，在筒节上 进行环形平敷焊练习。 焊接时选用如下工艺参数（假设筒节壁厚为16mm）：焊丝H08A，直径5mm，焊 剂431，焊接电流780～850A，电弧电压38～40V，焊接速度20～30m/h。
课题二 对接环缝焊接
焊接电流与电弧电压的匹配关系
焊接电流（A） 电弧电压（V）
600～700 36～38
700～850 38～40
850～1000 40～42
1000～1200 42～44
课题二 对接环缝焊接
3．焊接速度
图焊接速度对焊缝成形的影响
课题二 对接环缝焊接
4．焊丝直径 5．焊丝伸出长度 6．焊丝倾角
图埋弧自动焊简体环缝时焊丝位置的偏移量
图焊剂保留盒示意图
课题二 对接环缝焊接
（2）锅炉焊接 内环缝焊毕后，从筒体外面对接口处用碳弧气刨清理焊根。刨槽深约6～7mm，宽约 为10～12mm。选择的碳弧气刨工艺参数为：圆形实心碳棒，直径8mm，刨削电流300～ 350A，压缩空气压力0.5MPa，刨削速度控制在32～40m/h。碳弧气刨后，清除刨槽中及 其侧边表面的刨渣。操纵操作机将焊机移到筒体上方，使焊丝偏离中心约35mm，相当于 在下坡焊位置焊接外环缝，其他工艺参数不变。 引弧前，将焊丝调到偏离筒体中心约30～40mm的地方，处于上坡焊位置。焊接工艺 参数如下：焊丝H08MnA，直径5mm，焊剂431，焊接电流720～750A，电弧电压34～ 36V，焊接速度30～32m/h。焊接过程中，要注意工艺参数稳定，防止烧穿，不要焊偏。 锅炉筒节环缝焊接采用双面埋弧焊。筒节边缘应在卷圆之前用刨边机刨出直边，保 证边缘整齐。筒节与筒节、筒节与半球形封头的对接环缝装配不留间隙，局部间隙不大 于1.Omm，待焊边缘20mm范围内要清理干净。在对接环缝接口的外侧采用手工弧焊进行 定位焊。装配时要保证错边均匀。

课题四 V 形坡口横对接单面焊双面成形
（3）盖面焊 盖面焊调试好盖面焊参数，按图的焊枪对中位置及角度进行盖面焊道4、5、 6的焊接。操作要点基本同填充焊。
盖面焊接三条焊道时的不同焊枪角度
课题四 V 形坡口横对接单面焊双面成形
5．评分标准
序号及项目
考核要求
分值
扣分标准
检验结果
得分
1.操纵焊机 2. 焊件装配 3.工艺参数选择 4. 坡口每侧增宽 5. 焊缝宽度差 6. 焊缝余高 7. 焊缝余高差
课题四 V 形坡口横对接单面焊双面成形
二、V 形坡口横对接单面焊双面成型操作 1．焊前准备
（1）试件材料与尺寸：Q235、 250×130×12（mm）=2块。 （2）焊接材料：焊丝ER49－1（H08Mn2SiA），直径为1.2 mm。 （3）焊接要求：60°V形坡口，单面焊双面焊，三层六道。如图2-4-1所 示。 （4）二氧化碳焊设备：NBC－350型、直流反接。 （5）焊前清理：钢丝刷等工具将试件坡口正、反两面侧20mm范围内的油 汅、铁锈、鳞皮和脏物等仔细清理干净，打磨至金属光泽，并涂防堵剂。
1)填充焊道2时，焊枪成O0～100俯角，电弧以打底焊道的下缘为中心作 横向斜圆圈形摆动，保证下坡口熔合好。
2)填充焊道3时，焊枪成00～100仰角，电弧以打底焊道的上缘为中心，在 焊道2和上坡口面间摆动，保证熔合良好，重叠前一焊道1/2～2/3。
3)清除填充焊道的表面飞溅物，并用角向磨光机打磨局部凸起处。
课题四 V 形坡口横对接单面焊双面成形 （2）填充焊焊枪角度
横焊时熔孔的控制 1-熔孔2-焊道3-熔池
填充焊接二条焊道时的不同焊枪角度
课题四 V 形坡口横对接单面焊双面成形
（3）填充焊
