地基处理重点复习资料课件

地基与基础处理
（2）施工要点
1）灰土体积配合比宜按2:8或3:7配置，必须用斗量并 拌合均匀后在当日铺填压实。含水量宜控制在最优含水量 ±2％的范围内，最优含水量可通过击实试验确定，也可 按当地经验取用。如水分过多或不足时，应晾干或洒水湿 润，一般可按经验在现场直接判断，判断方法为：手握成 团，落地开花。

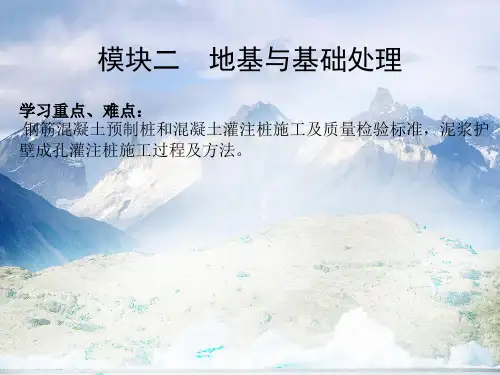

模块二 地基与基础处理
学习重点、难点： 钢筋混凝土预制桩和混凝土灌注桩施工及质量检验标准，泥浆护 壁成孔灌注桩施工过程及方法。
学习要求：
• 了解桩基础组成及分类； • 掌握预制桩施工顺序、注意事项、质量事故产生的原因和
预防措施； • 了解静力压桩特点和施工方法； • 了解泥浆护壁成孔施工过程及工艺原理； • 掌握沉管灌注桩、大直径人工挖孔灌注桩的施工方法，常
地基与基础处理
当松土坑的范围较大（超过基槽边沿）或因各种条件 限制，槽壁挖不到天然土层时，则应将该范围内的基槽适 当加宽，采用与天然土压缩性相近的材料回填。如用砂土 或砂石回填时，基槽每边均应按1:1坡度放宽；如用1:9或 2:8灰土回填时，基槽每边均应按0.5:1坡度放宽；用3:7灰 土回填时，如坑的长度不大于2m，基槽可不放宽，但灰 土与槽松土坑在基槽内所占的长度超过5m时，将坑内软 弱土挖去，如坑底土质与一般槽底土质相同，也可将此部 分基础落深，做1:2踏步与两端相接（见下图)，每步高不 大于O.5m，长度不小于1.0m。如深度较大时，用灰土分 层回填至基槽底标高。
铺填换土施工前应注意基坑（槽）排水，不得在浸水条 件下施工，当地下水位高于基坑（槽）时，应先行降水至 施工面下500mm。
地基与基础处理
2）材料要求 灰土垫层的灰料宜用新鲜的消石灰，用前充分熟化， 不得夹有未熟化的生石灰块，也不得含有过量的水。灰料 应过筛，粒径不得大于5mm。 灰土垫层的土料宜优先利用基槽挖出的土，但不得含 有有机杂质。应尽可能使用不含松软杂质的粉质黏土，黏 粒含量越高其灰土强度也越高。不宜使用块状黏土、砂质 粉土、淤泥、耕土、冻土、膨胀土及有机质含量超过5％ 的土。土料应过筛，粒径不得大于15mm。

二、垫层的设计与计算
换填法处理软弱地基的设计内容： 确定垫层的厚度和宽度。对于换土垫层，根据建筑物对 地基强度和变形的要求，既要求垫层有足够的厚度以置 换可能被剪切破坏的软弱土层，又要求垫层有足够的宽 度以防止垫层向两侧挤出；而对于排水垫层，则主要是 在基础底面下设置厚度为30cm的砂、砂石或碎石等透水 性大的垫层，以形成一个排水层，从而促使软弱土层的 排水固结。
精选课件ppt
8
(3) 加速软弱土层的排水固结 由于砂或碎石等垫层材料的透水性大，当软弱土层受 压后，垫层可作为良好的排水面，使基础下面的孔隙水压 力得以迅速消散，加速垫层下软弱土层的固结，从而提高 地基土强度。
(4)防止地基土冻胀
由于粗颗粒垫层材料的孔隙较大，不易产生毛细管现 象，因此可以防止寒冷地区土中结冰所造成的冻胀。
换填法适用条件：适用于淤泥、淤泥质土、湿陷性 黄土、素填土、杂填土地基及暗沟、暗塘等的浅层处理 ，且建筑物荷载不太大的地基。换填法的处理深度通常 宜控制在3m以内较为经济合理，但不应小于0.5m。
换填法处理地基时换填材料所形成的垫层，按其材 料的不同，可分为砂垫层、碎石垫层、素土垫层、灰土 垫层、粉煤灰垫层等。不同材料垫层上建筑物沉降特点 基本相似，各种材料垫层的设计都可参照砂垫层方法。
在各类工程中，垫层所起的主要作用有时是不同的， 如建筑物基础下的垫层主要是起换土作用；而在路堤和土 坝等工程，主要是利用垫层起排水固结作用。
换填法主要适用于淤泥、淤泥质土、湿陷性黄土、素 填土(由天然土经人工扰动和搬运堆填而成，不含杂质或 含杂质很少，一般由碎石精，选砂课件或ppt 粉土，黏性土等一种或9 几
精选课件ppt
3
4. 其它高压缩土: 饱和松散粉细砂及部分粉土，在机械振 动、地震等动力荷载的重复作用下，有可能会产生液化或 震陷变形。另外，在基坑开挖时，也可能会产生流砂或管 涌。因此，对于这类地基土，往往需要进行地基处理。

2 L2 k h Fr 4 qw
对砂井，其纵向通水量可按下式计算：
q k A k d/ 4 w ww
2 w w
四、土体固结抗剪强度增减计算
排水过程中地基强度增长值的推算 在预压荷载作用下，地基土在某一时刻t的抗剪强度为：

ft f 0 fc

——地基中某点在加荷前的天然土抗剪强度； fc——在加荷后t时刻地基土由固结引起的强度增量； ——考虑土体由于剪切蠕变的综合性折减系数。
加载的速率
应分级加载，控制加载速率与地基土的强度增长相适应。
预压荷载计算 (1)利用地基的天然抗剪强度估算第一级容许施加的荷载。
①用斯开普顿极限荷载半经验公式计算：
5 c B D u p ( 1 0 . 2) ( 1 0 . 2) D 1 k A B
②对于饱和软黏土可采用下式估算：
—— t
时间地基的平均固结度；

三、 考虑井阻作用的固结度计算
瞬时加载条件下，考虑涂抹和井阻影响时，竖井地基 径向排水平均固结度可按下式计算：
Ur 1e
8 c h t F de2
F F F F n s r
F s ( kh 1)ln s ks
3 F l n n ( n 1 5 ) n 4
适用条件
① 水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉 土、饱和黄土、素填土、黏性土以及无流动地下水的饱和 松散砂土等地基。 ② 当地基土的天然含水量小于30％（黄土含水量小于25%）、 大于70％或地下水的pH值小于4时不宜采用干法。
③ 冬期施工时，应注意负温对处理效果的影响。
④ 湿法的加固深度不宜大于20m；干法不宜大于15m。

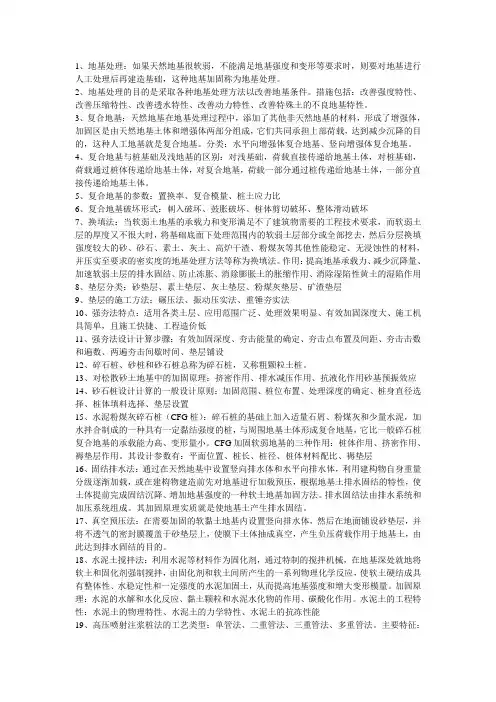

1、地基处理：如果天然地基很软弱，不能满足地基强度和变形等要求时，则要对地基进行人工处理后再建造基础，这种地基加固称为地基处理。

2、地基处理的目的是采取各种地基处理方法以改善地基条件。

措施包括：改善强度特性、改善压缩特性、改善透水特性、改善动力特性、改善特殊土的不良地基特性。

3、复合地基：天然地基在地基处理过程中，添加了其他非天然地基的材料，形成了增强体，加固区是由天然地基土体和增强体两部分组成，它们共同承担上部荷载，达到减少沉降的目的，这种人工地基就是复合地基。

分类：水平向增强体复合地基、竖向增强体复合地基。

4、复合地基与桩基础及浅地基的区别：对浅基础，荷载直接传递给地基土体，对桩基础，荷载通过桩体传递给地基土体，对复合地基，荷载一部分通过桩传递给地基土体，一部分直接传递给地基土体。

5、复合地基的参数：置换率、复合模量、桩土应力比6、复合地基破坏形式：刺入破坏、鼓胀破坏、桩体剪切破坏、整体滑动破坏7、换填法：当软弱土地基的承载力和变形满足不了建筑物需要的工程技术要求，而软弱土层的厚度又不很大时，将基础底面下处理范围内的软弱土层部分或全部挖去，然后分层换填强度较大的砂、砂石、素土、灰土、高炉干渣、粉煤灰等其他性能稳定、无浸蚀性的材料，并压实至要求的密实度的地基处理方法等称为换填法。

作用：提高地基承载力、减少沉降量、加速软弱土层的排水固结、防止冻胀、消除膨胀土的胀缩作用、消除湿陷性黄土的湿陷作用8、垫层分类：砂垫层、素土垫层、灰土垫层、粉煤灰垫层、矿渣垫层9、垫层的施工方法：碾压法、振动压实法、重锤夯实法10、强夯法特点：适用各类土层、应用范围广泛、处理效果明显、有效加固深度大、施工机具简单，且施工快捷、工程造价低11、强夯法设计计算步骤：有效加固深度、夯击能量的确定、夯击点布置及间距、夯击击数和遍数、两遍夯击间歇时间、垫层铺设12、碎石桩、砂桩和砂石桩总称为碎石桩，又称粗颗粒土桩。

13、对松散砂土地基中的加固原理：挤密作用、排水减压作用、抗液化作用砂基预振效应14、砂石桩设计计算的一般设计原则：加固范围、桩位布置、处理深度的确定、桩身直径选择、桩体填料选择、垫层设置15、水泥粉煤灰碎石桩（CFG桩）：碎石桩的基础上加入适量石屑、粉煤灰和少量水泥，加水拌合制成的一种具有一定黏结强度的桩，与周围地基土体形成复合地基，它比一般碎石桩复合地基的承载能力高、变形量小。
