第一章烟囱土方开挖工程施工工艺
烟囱地基与基础工程
施工工艺
!
第一章烟囱土方开挖工程施工工艺
编制说明
为了加强施工技术管理，规范地基基础工程施工技术，在保证工程质量、保护环境和安全施工的基础上，经广泛调查研究，参考有关标准，结合地基与基础工程的施工经验而编制。
本标准为方便配套使用，并在章节编排上与《建筑地基基础工程施工质量验收规范》保持对应关系。施工时除应执行本标准外，尚应符合国家、行
业、地方现行有关标准、规范的规定，当有关标准规范换版时应按新版标准、规范执行。
本标准中有关国家规范中的强制性条文均以黑体字列出，必须严格执行。
第一章烟囱土方开挖工程施工工艺
第一章 烟囱土方开挖工程施工作业工艺
第一节 总 则
1.适用范围
本工艺适用于可采用放坡形式作为边坡支护方法的土方开挖工程。如采用其它边坡支护方案或石方爆破开挖的应另行编制专项方案。
2.编制参考标准及规范
《建筑地基基础工程施工质量验收规范》GB 50202-2002。
兵团五建企业标准:钢筋混凝土烟囱施工质量验收及评定标准Q/BTWJ001-2010
国家和当地政府有关安全、防火、劳动、环境保护等现行有关标准和规程。
第二节 术 语
1.土方开挖: 将土和岩石进行松动、破碎、挖掘并运出的工程。按岩土性质，土石方开挖分土方开挖和石方开挖。按施工环境是露天、地下或水下，分为明挖、洞挖和水下开挖。
2.坡比: 坡比是坡的垂直高度与水平宽度的比值。即坡角的正切值。
第三节 施工准备
1.技术准备：熟悉图纸，了解设计意图，了解施工区控制网分布情况,采用全站仪(或经纬仪)由就近控制网点进行放线。由测量人员施测，确保精度满足要求。开挖施工前认真对施工操作人员进行施工技术交底及安全交底。 第一章烟囱土方开挖工程施工工艺
2.机械、设备准备：根据土方量及工期要求选择机械设备,烟囱工程一般土方量不大,可采用1台1.2m3反铲挖掘、根据运输远近配备2-4辆自卸翻斗车负责运输、如土方不便堆放还需配一台铲车负责平整或堆集土方。经纬仪1台负责检查轴线、自动安平水准仪1台跟踪测定标高。
《地基基础工程》课外作业
《地基基础工程》课程作业清单
编号 作业内容 电子版 手写版 教科书习题 补充题*
作业1 地基与基础的概念
作业2 习题2-1
习题2-2
习题2-3
作业3 3.1 异型基础抗弯截面模量计算
3.2 砂垫层设计
作业4 习题2-4
习题2-5
习题2-6
作业5 浅基础综合设计
作业6 习题3-2 简要说明Winkler模型的含义、用途及基床系数的估算办法。
作业7 习题4-2 桩负摩擦力的来源及防治对策
《地基基础工程》补充作业
【作业1】地基与基础的概念
【作业3.1】异型基础抗弯截面模量计算
两正方形基础组成连体基础。各自形心分别受轴心荷载N和G的作用。给出该连体基础底面形心的位置。求：W、M、pmax、pmin
【作业3.2】砂垫层设计 埋深为D的矩形基础底面面积A=l•b，受到轴心结构荷载N作用，放置在淤泥质土中（假设所有参数已知）。请按照软弱下卧层验算方法给该基础设计合适的砂垫层。
【作业5】浅基础综合设计
综合掌握课程学习的内容；
通过“假题真做”熟悉工程设计规范；提高动手能力；
以设计小组（5人）为单位，共同完成两组设计任务，注明每个人在设计中扮演的角色（文字、计算、查表、绘图、复核等）；
设计图采用CAD绘制；
补充说明：基础埋置深度dmin建议按照经验公式确定，即标准冻深Z0+经验值：
dmin=Z0+（100~200）mm
标准冻深 经验值
1班 第1组 兰州 100
第2组 兰州 150
第3组 兰州 200
第4组 北京 100
第5组 北京 150
第6组 北京 200
2班 第1组 敦煌 100
第2组 敦煌 150
第3组 敦煌 200
第4组 呼和浩特 100
第5组 呼和浩特 150
第6组 呼和浩特 200
5.1 墙下条形基础课程设计
1）设计任务书
某教学楼采用毛石条形基础，教学楼建筑平面如下图所示，试设计该基础。

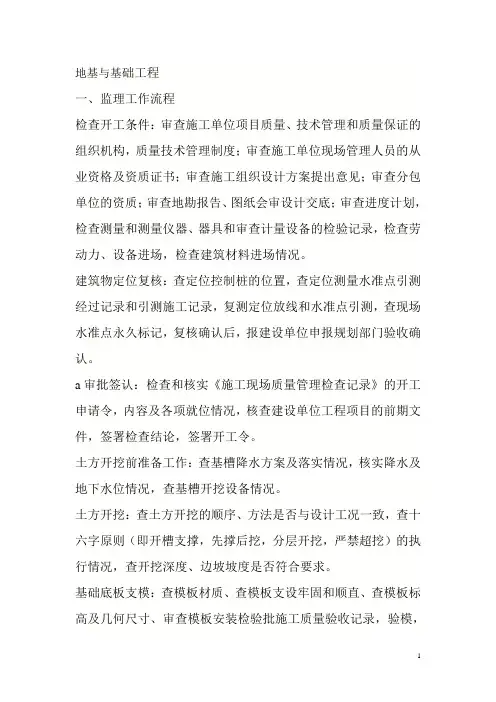

1 地基与基础工程
一、监理工作流程
检查开工条件：审查施工单位项目质量、技术管理和质量保证的组织机构，质量技术管理制度；审查施工单位现场管理人员的从业资格及资质证书；审查施工组织设计方案提出意见；审查分包单位的资质；审查地勘报告、图纸会审设计交底；审查进度计划，检查测量和测量仪器、器具和审查计量设备的检验记录，检查劳动力、设备进场，检查建筑材料进场情况。
建筑物定位复核：查定位控制桩的位置，查定位测量水准点引测经过记录和引测施工记录，复测定位放线和水准点引测，查现场水准点永久标记，复核确认后，报建设单位申报规划部门验收确认。
a审批签认：检查和核实《施工现场质量管理检查记录》的开工申请令，内容及各项就位情况，核查建设单位工程项目的前期文件，签署检查结论，签署开工令。
土方开挖前准备工作：查基槽降水方案及落实情况，核实降水及地下水位情况，查基槽开挖设备情况。
土方开挖：查土方开挖的顺序、方法是否与设计工况一致，查十六字原则（即开槽支撑，先撑后挖，分层开挖，严禁超挖）的执行情况，查开挖深度、边坡坡度是否符合要求。
基础底板支模：查模板材质、查模板支设牢固和顺直、查模板标高及几何尺寸、审查模板安装检验批施工质量验收记录，验模， 2 签署验收意见和结论。
基础砼施工：查砼材质原材，查施工机械，查配合比，抽查砼计量，抽查砼塌落度，查砼施工方案的落实情况，查临时施工缝处理，查表面平整度的交活质量，查地梁的浇筑质量，见证抽样，查砼的养护，查砼施工记录。
砖基础技术复核：验基础墙轴线、边线，验平线，验皮数杆制作与安装，审查技术复核检查验收记录。
砌砖基础墙：检查砂浆配合比和计量，查组砌方法，抽查砂浆饱满度，抽查砂浆分层度及稠度，查灰缝大小平直，检查接槎和拉结筋，抽查平整度垂直度，审查检验批施工质量验收记录，验墙签署意见结论。
基础构造柱：验柱槎内清理冲洗，查钢筋绑扎质量，查支模强度及稳定性，查砼配合比计量，查砼塌落度，振捣，查验砼浇注质量，控制拆模时间，查砼养护。

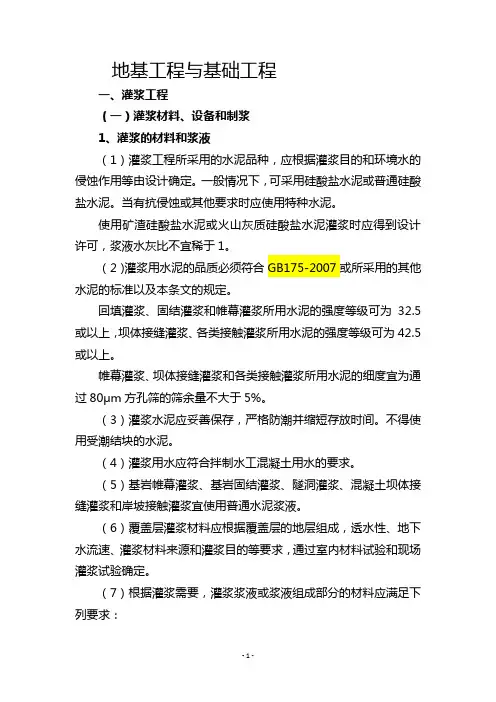

地基工程与基础工程
一、灌浆工程
（一）灌浆材料、设备和制浆
1、灌浆的材料和浆液
（1）灌浆工程所采用的水泥品种，应根据灌浆目的和环境水的侵蚀作用等由设计确定。一般情况下，可采用硅酸盐水泥或普通硅酸盐水泥。当有抗侵蚀或其他要求时应使用特种水泥。
使用矿渣硅酸盐水泥或火山灰质硅酸盐水泥灌浆时应得到设计许可，浆液水灰比不宜稀于1。
（2）灌浆用水泥的品质必须符合GB175-2007或所采用的其他水泥的标准以及本条文的规定。
回填灌浆、固结灌浆和帷幕灌浆所用水泥的强度等级可为32.5或以上，坝体接缝灌浆、各类接触灌浆所用水泥的强度等级可为42.5或以上。
帷幕灌浆、坝体接缝灌浆和各类接触灌浆所用水泥的细度宜为通过80μm方孔筛的筛余量不大于5%。
（3）灌浆水泥应妥善保存，严格防潮并缩短存放时间。不得使用受潮结块的水泥。
（4）灌浆用水应符合拌制水工混凝土用水的要求。
（5）基岩帷幕灌浆、基岩固结灌浆、隧洞灌浆、混凝土坝体接缝灌浆和岸坡接触灌浆宜使用普通水泥浆液。
（6）覆盖层灌浆材料应根据覆盖层的地层组成，透水性、地下水流速、灌浆材料来源和灌浆目的等要求，通过室内材料试验和现场灌浆试验确定。
（7）根据灌浆需要，灌浆浆液或浆液组成部分的材料应满足下列要求： 1)灌浆用黏性土的塑性指数不宜大于14，黏粒（粒径小于0.005mm）含量不宜少于25%，含沙量不宜大于5%，有机物含量不宜大于3%。黏土宜采用浆液的形式加入，并筛除大颗粒和杂物。
2)灌浆用膨润土，其品质指标应符合GB/T5005-2010的规定。
3)灌浆用粉煤灰，根据工程需要可使用Ⅰ级或Ⅱ级粉煤灰,其品质指标应符合DL/T5055-2007的规定。
4)灌浆采用的砂应为质地坚硬的天然砂或人工砂，粒径不宜大于1.5mm。
5)根据灌浆需要，在浆液中加入的其他掺和料，应通过室内试验或现场试验确定。
（8）根据灌浆需要，可在水泥浆液中加入下列外加剂：
