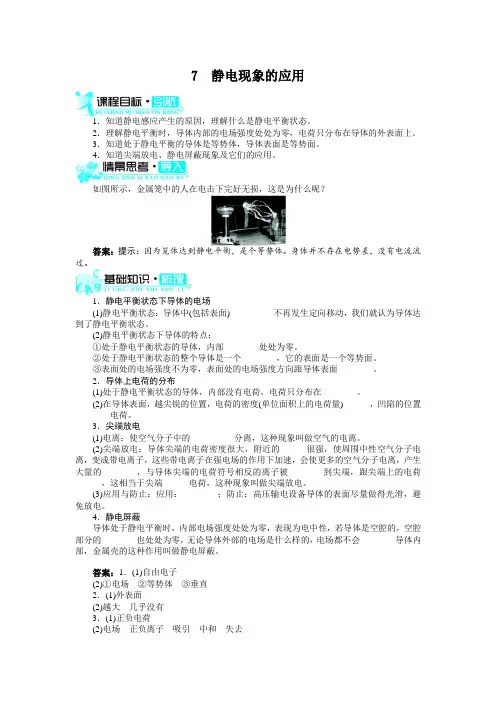

7 静电现象的应用1．知道静电感应产生的原因，理解什么是静电平衡状态。
2．理解静电平衡时，导体内部的电场强度处处为零，电荷只分布在导体的外表面上。
3．知道处于静电平衡的导体是等势体，导体表面是等势面。
4．知道尖端放电、静电屏蔽现象及它们的应用。
如图所示，金属笼中的人在电击下完好无损，这是为什么呢？答案：提示：因为笼体达到静电平衡，是个等势体。
身体并不存在电势差，没有电流流过。
1．静电平衡状态下导体的电场(1)静电平衡状态：导体中(包括表面)__________不再发生定向移动，我们就认为导体达到了静电平衡状态。
(2)静电平衡状态下导体的特点：①处于静电平衡状态的导体，内部________处处为零。
②处于静电平衡状态的整个导体是一个________，它的表面是一个等势面。
③表面处的电场强度不为零，表面处的电场强度方向跟导体表面________。
2．导体上电荷的分布(1)处于静电平衡状态的导体，内部没有电荷，电荷只分布在________。
(2)在导体表面，越尖锐的位置，电荷的密度(单位面积上的电荷量)______，凹陷的位置________电荷。
3．尖端放电(1)电离：使空气分子中的__________分离，这种现象叫做空气的电离。
(2)尖端放电：导体尖端的电荷密度很大，附近的______很强，使周围中性空气分子电离，变成带电离子，这些带电离子在强电场的作用下加速，会使更多的空气分子电离，产生大量的________，与导体尖端的电荷符号相反的离子被________到尖端，跟尖端上的电荷______，这相当于尖端______电荷，这种现象叫做尖端放电。
(3)应用与防止：应用：________；防止：高压输电设备导体的表面尽量做得光滑，避免放电。
4．静电屏蔽导体处于静电平衡时，内部电场强度处处为零，表现为电中性，若导体是空腔的，空腔部分的________也处处为零，无论导体外部的电场是什么样的，电场都不会________导体内部，金属壳的这种作用叫做静电屏蔽。
高中物理学习材料金戈铁骑整理制作1．导体处于静电平衡，下列说法正确的是()A．导体内部没有电场B．导体内部没有电荷，电荷只分布在导体的外表面C．导体内部没有电荷的运动D．以上说法均不正确解析：导体处于静电平衡，导体内部不是没有电场，而是外电场与感应电荷产生的电场的合场强为零，但两场强仍然存在，故A错；对于B，不能说没有电荷，净电荷只分布在外表面上，自由电子和正电荷仍存在，只是显中性，故B错；对于C，导体内部的电荷(电子与正电荷)的热运动仍然存在，故C错。
答案：D2．在下列措施中，能将产生的静电尽快导走的是()A．飞机轮子上搭地线B．印染车间保持湿度C．复印图片D．电工钳柄装有绝缘套解析：飞机在飞行中与空气摩擦时，飞机外表面聚集了大量静电荷，降落时会对地面人员带来危害及火灾隐患，因此飞机降落时要及时导走机身聚集的静电，采取的措施是在轮胎上安装地线或用导电橡胶制造轮胎；在印染工作车间也同样容易产生静电，静电会给车间带来火灾隐患，为防止火灾发生，其中安全措施之一就是使车间保持湿度，从而通过湿润的空气及时导走静电；在复印图片环节中，刚好需要应用静电；电工钳柄装有绝缘套是防止导电，保护电工的安全。
答案：AB3. 如图1所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷。
在静电平衡后，下列物理量中等于零的是()A．导体腔内任意点的场强B．导体腔内任意点的电势图1C．导体外表面的电荷量D．导体空腔内表面的电荷量解析：静电平衡状态下的导体内部场强为零，且内表面不带电，故A、D正确；由于导体接地，故整个导体的电势为零，B正确。
答案：ABD4. (2011·广东高考)图2为静电除尘器除尘机理的示意图。
尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的。
下列表述正确的是()A．到达集尘极的尘埃带正电荷B．电场方向由集尘极指向放电极图2C．带电尘埃所受电场力的方向与电场方向相同D．同一位置带电荷量越多的尘埃所受电场力越大解析：电子吸附尘埃使尘埃带负电，受力与电场方向相反，A、C错。

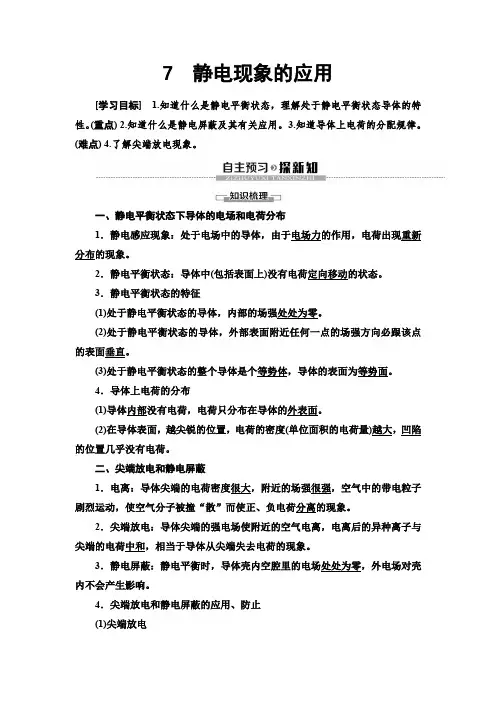

7 静电现象的应用[学习目标] 1.知道什么是静电平衡状态，理解处于静电平衡状态导体的特性。
(重点) 2.知道什么是静电屏蔽及其有关应用。
3.知道导体上电荷的分配规律。
(难点) 4.了解尖端放电现象。
一、静电平衡状态下导体的电场和电荷分布1．静电感应现象：处于电场中的导体，由于电场力的作用，电荷出现重新分布的现象。
2．静电平衡状态：导体中(包括表面上)没有电荷定向移动的状态。
3．静电平衡状态的特征(1)处于静电平衡状态的导体，内部的场强处处为零。
(2)处于静电平衡状态的导体，外部表面附近任何一点的场强方向必跟该点的表面垂直。
(3)处于静电平衡状态的整个导体是个等势体，导体的表面为等势面。
4．导体上电荷的分布(1)导体内部没有电荷，电荷只分布在导体的外表面。
(2)在导体表面，越尖锐的位置，电荷的密度(单位面积的电荷量)越大，凹陷的位置几乎没有电荷。
二、尖端放电和静电屏蔽1．电离：导体尖端的电荷密度很大，附近的场强很强，空气中的带电粒子剧烈运动，使空气分子被撞“散”而使正、负电荷分离的现象。
2．尖端放电：导体尖端的强电场使附近的空气电离，电离后的异种离子与尖端的电荷中和，相当于导体从尖端失去电荷的现象。
3．静电屏蔽：静电平衡时，导体壳内空腔里的电场处处为零，外电场对壳内不会产生影响。
4．尖端放电和静电屏蔽的应用、防止(1)尖端放电①应用：避雷针是利用尖端放电避免雷击的一种设施。
②防止：高压设备中导体的表面尽量光滑，减少电能的损失。
(2)静电屏蔽的应用①电学仪器和电子设备外面会有金属罩，通讯电缆外面包一层铅皮，可以防止外电场的干扰。
②电工高压带电作业时，穿戴金属丝网制成的衣、帽、手套、鞋子，可以对人体起到静电屏蔽作用，使人安全作业。
1．思考判断(正确的打“√”，错误的打“×”)(1)处于静电平衡状态的导体内部任意两点间的电势差为零。
(√)(2)静电平衡状态下的导体内部场强处处为零，导体的电势也为零。
7静电现象的应用一、静电平衡状态下的导体1.静电平衡状态：导体在电场中发生静电感应现象时，感应电荷的电场与原电场叠加，使导体内部电场减弱，直至为零，导体内部自由电子不再发生定向移动的状态.2.处于静电平衡状态下导体的特征(1)内部的电场处处为零.(2)外部表面附近任何一点的场强方向必定与这点的表面垂直.(3)整个导体是个等势体，它的表面是个等势面.3.静电平衡时，导体上的电荷分布特点：(1)导体内部没有电荷，电荷只分布在导体的表面.(2)在导体外表面，越尖锐的位置电荷的密度(单位面积的电荷量)越大，凹陷的位置几乎没有电荷.二、尖端放电静电屏蔽1.空气的电离：导体尖端电荷密度很大，附近的电场很强，空气中残留的带电粒子在强电场的作用下发生剧烈的运动把空气中的气体分子撞“散”，也就是使分子中的正负电荷分离的现象.2.尖端放电：所带电荷与导体尖端的电荷符号相反的粒子，由于被吸引而奔向尖端，与尖端上的电荷中和，相当于导体从尖端失去电荷的现象.3.静电屏蔽：金属壳或金属网的空腔内不受外界电场的影响，壳(网)内电场强度保持为0，外电场对壳(网)内的仪器不会产生影响，金属壳(网)的这种作用叫做静电屏蔽.4.尖端放电和静电屏蔽的应用、防止：(1)尖端放电：①应用：避雷针是利用尖端放电避免雷击的一种设施.②防止：高压设备中导体的表面尽量光滑会减少电能的损失.(2)静电屏蔽的应用：电学仪器外面有金属壳、野外高压线上方还有两条导线与大地相连.1长为l的导体棒原来不带电，现将一带电荷量为＋q的点电荷放在距棒左端R 处，如图所示.当棒达到静电平衡后，棒上的感应电荷在棒内中点P处产生的电场强度大小等于________，方向为________.2在点电荷－Q的电场中，一金属圆盘处于静电平衡状态，若圆平面与点电荷在同一平面内，则盘上感应电荷在盘中A点所激发的附加场强E′的方向在下图中正确的是()答案 A7静电现象的应用1答案kqR＋l22向左解析导体棒在点电荷＋q的电场中发生静电感应，左端出现负电荷，右端出现正电荷，棒中任何一点都有两个电场，即外电场：＋q在该点形成的电场E0；附加电场：棒上感应电荷在该点形成的电场E′，达到静电平衡状态时E′＝E0.题中所求的即为E′，于是我们通过上述等式转化为求E0.于是E′＝E0＝kqR＋l22 .E′和E0方向相反，即方向向左.2答案 A解析感应电荷在盘中A点激发的附加场强E′应与－Q在A点产生的场强等大反向，故A正确.。
第7节静电现象的应用1．了解静电平衡的概念，知道处于静电平衡状态的导体的特性。
2．了解静电平衡时带电导体上电荷的分布特点。
3．了解尖端放电和静电屏蔽现象。
一、静电平衡状态下导体的电场1．静电感应现象：把导体放入电场，导体内的□01自由电荷在电场力作用下定向移动，而使导体两端出现□02等量异号电荷的现象。
2．静电平衡状态：导体在电场中发生静电感应现象，感应电荷的电场与原电场叠加，使导体内部各点的合电场□03等于零，导体内的自由电子不再□04发生定向移动的状态。
3．静电平衡状态下导体的特征(1)处于静电平衡状态的导体，内部的场强□05处处为零。
(2)处于静电平衡状态的导体，外部表面附近任何一点的场强方向必跟该点的表面□06垂直。
(3)处于静电平衡状态的整个导体是个□07等势体，导体的表面是个□08等势面。
二、静电平衡导体上电荷的分布1．导体内部没有电荷，电荷只分布在导体的□01外表面。
2．在导体外表面，越尖锐的位置，电荷的□02密度越大，凹陷的位置□03几乎没有电荷。
三、尖端放电和静电屏蔽尖端放电静电屏蔽原理导体尖端的强电场使附近的空气□01电离，电离后的带□02异种电荷的离子与尖端的电荷□03中和，相当当金属壳达到静电平衡时，壳内电场处处为□040，因而金属外壳会对其□05内部起保护作用，使它不受于导体从尖端失去电荷□06外部电场的影响续表尖端放电静电屏蔽应用或防止应用：□07避雷针是利用尖端放电避免雷击的一种设施防止：高压设备中导体的表面尽量□08光滑，以减少电能的损失应用：电学仪器外面有金属壳，以使壳外电场对壳内仪器不会产生影响；野外高压线上方还有两条导线与大地相连，形成一个稀疏的金属“网”，把高压线屏蔽起来，免遭雷击家用电视机、收音机外壳的制作材料为何一般是塑料，而不用金属？提示：若用金属制作家用电视机、收音机外壳，用电器的金属外壳就形成静电屏蔽，电磁信号就难以被电视机、收音机这类电磁波接收器接收，电视机、收音机就不能正常工作。
(1)处于静电平衡状态的导体内部任意两点间的电势差为零。
()(2)静电平衡状态下的导体内部场强处处为零，导体的电势也为零。
()(3)因为外电场和所有感应电荷的电场在导体内部叠加的合电场为0，所以处于静电平衡的导体内部电场处处为0。
()(4)避雷针能避免建筑物被雷击是因为云层中带的电荷被避雷针通过导线导入大地。
()(5)用金属网把验电器罩起来，再使带电金属球靠近验电器，则验电器箔片能张开。
()提示：(1)√(2)×(3)√(4)×(5)×课堂任务静电平衡状态下导体的电场仔细观察下列图片，认真参与“师生互动”。
活动1：如图甲所示，导体中的电子为什么向左运动？提示：自由电子带负电，受力与外部电场的电场强度E0方向相反。
活动2：如图乙所示，导体内部向左运动的自由电子为什么少了？E′是什么？提示：随着自由电子的定向移动，在导体AB面和CD面上分别聚积了越来越多的负电荷和正电荷，使得两面上聚积的电荷在两面间产生的电场的场强E′越来越大，E0、E′的叠加使得导体内部的合场强越来越小；自由电子受到的电场力越来越小，能向左运动的自由电子越来越少，E′指的是导体AB面和CD 面上的感应电荷在导体内部产生的电场的场强。
活动3：图丙说明了什么？提示：当E′大小等于E0时，导体内的合场强E＝0，自由电子受到的合力为零，自由电子便不能再向左做定向移动，达到静电平衡状态。
活动4：讨论、交流、展示，得出结论。
(1)静电平衡的实质：金属导体放到场强为E0的电场中，导体中的自由电子在电场力作用下定向移动，导致导体一侧聚集负电荷，而另一侧聚集正电荷，感应电荷在导体内部产生与原电场方向相反的电场，导致合场强减小。
当感应电荷继续增加，合场强逐渐减小，直到合场强为零时，自由电荷的定向移动停止。
(2)对静电平衡的三点理解①静电平衡是自由电荷发生定向移动的结果，达到静电平衡时，自由电荷不再发生定向移动。
②金属导体建立静电平衡的时间是非常短暂的。
③导体达到静电平衡后内部场强处处为零是指外电场E0与导体两端的感应电荷产生的附加电场E′的合场强为零，E′＝－E0。
(3)处于静电平衡状态下导体的电场①导体内部的场强处处为零。
②导体是一个等势体，导体表面是等势面。
③导体表面处的场强方向与导体表面垂直。
(4)地球是等势体地球是一个极大的导体，可以认为处于静电平衡状态，所以它是一个等势体。
这是我们常常选大地做零电势点的一个原因。
例1 长为L 的导体棒原来不带电，现将一电荷量为＋q 的点电荷放在距棒左端R 处，如图所示。
当棒达到静电平衡后，棒上的感应电荷在棒内中点处产生的电场强度大小等于________，方向________。
(1)导体内合场强等于多少？提示：导体内合场强为零。
(2)点电荷的电场强度如何计算？提示：点电荷的电场强度E ＝k Q r 2。
[规范解答] 导体棒在点电荷＋q 产生的电场中发生静电感应，左端表面出现负电荷，右端表面出现正电荷。
棒内任何一点都有两个电场，即外电场(＋q 在该点形成的电场E 0)和附加电场(棒上感应电荷在该点形成的电场E ′)。
达到静电平衡时棒内的电场为0，即E ′＝E 0。
题中所求的即为E ′，于是我们通过上述等式转化为求E 0。
棒的中点到＋q 的距离为r ＝R ＋L 2，于是E ′＝E 0＝kq ⎝ ⎛⎭⎪⎫R ＋L 22，E ′和E 0的方向相反，即方向向左。
[完美答案] kq⎝ ⎛⎭⎪⎫R ＋L 22 向左达到静电平衡状态的导体，内部的场强为零，我们可以通过外加电场(如果已知)来推知感应电荷的场强。
[变式训练1]如图所示，在原来不带电的金属细杆ab附近P处，放置一个正点电荷，达到静电平衡后()A．a端的电势比b端的高B．b端的电势比d点的低C．a端的电势不一定比d点的低D．杆内c处场强的方向由c指向b答案B解析首先画出电场线(如图所示)，沿电场线方向电势降低，b端电势比d点低，B正确；金属杆ab在静电平衡后是一个等势体，a端电势等于b端电势，也比d点低，A、C均错误；静电平衡后的导体内部场强为零，D错误。
课堂任务静电屏蔽仔细观察下列图片，认真参与“师生互动”。
活动1：如图甲，C为仅在上端开有小孔的空心金属球，使验电器B和C球带电，验电器A不带电。
用绝缘杆一端连接的金属小球D跟C的外部接触，再跟A的金属球接触，观察到A的箔片张开，说明什么？提示：C的外表面有电荷。
活动2：如图乙，实验装置与图甲中的完全相同，不过让D在C的内表面接触，然后再跟A的金属球接触，观察到A的箔片闭合，说明什么？提示：C的内表面没有电荷。
活动3：由活动1、2，关于空腔导体内表面与外表面的电荷分布，你能得出什么结论？空腔导体内部电场有什么特点？提示：空腔导体的电荷分布在外表面，内表面没有电荷。
由静电平衡可知，壳壁内的电场为零，又内表面没有电荷，故导体内空腔里的电场也处处为零。
活动4：图丙和图丁是什么现象？说明了什么问题？提示：图丙中验电器感应起电，金属箔张开，图乙外面的金属罩照样有感应电荷，但是由于验电器在金属罩内，被屏蔽了，验电器不带电，金属箔不张开。
活动5：讨论、交流、展示，得出结论。
(1)静电屏蔽实质静电屏蔽实质是利用了静电感应现象，使金属壳内的感应电荷的电场和外加电场矢量和为零，好像是金属壳将外电场“挡”在外面，即所谓的屏蔽作用，其实是壳内两种电场并存，矢量和为零。
(2)静电屏蔽的两种情况——静电外屏蔽、静电内屏蔽续表(3)静电屏蔽的应用和防止①应用：为了防止外界信号的干扰，静电屏蔽被广泛地应用于科学技术工作中。
许多电子仪器外面都套着金属罩；通讯电缆外面包着一层铅皮；高压带电作业人员穿金属网衣；又如电话线从高压线下经过，为了防止高压线对电话线的影响，在高压线与电话线之间装一金属网等，这些都是用来防止外界电场干扰的屏蔽措施。
②防止：静电屏蔽也可带来不利的影响。
如通讯工具在钢筋结构建筑中接收信号较弱；宇宙飞船返回地球大气层时，与大气层的高速摩擦，在飞船周围形成一层等离子体，对飞船产生静电屏蔽作用，导致飞船和地面控制中心的通信联络暂时中断。
例2将悬挂在细线上的带正电的小球A放在不带电的金属空心球C内(不和球壁接触)，另有一个悬挂在细线上的带负电的小球B向C靠近，如图所示，下列说法正确的有()A．A往左偏离竖直方向，B往右偏离竖直方向B．A的位置不变，B往右偏离竖直方向C．A往左偏离竖直方向，B的位置不变D．A和B的位置都不变小球A是否偏转，取决于什么？提示：小球A是否偏转，取决于小球A是否受电场力的作用，即取决于小球A所在位置是否有电场。
[规范解答]带正电的小球A放在不带电的空心金属球C内，通过静电感应，空心球外壳带正电，内壁带负电。
因此，金属空心球C外壳和带电小球B 带异种电荷，所以B受C球的吸引往右偏离竖直方向，而由于空心球C能屏蔽小球B所产生的外部电场，因此A球不受B球电场的影响而保持竖直位置不变，故B正确。
[完美答案]B静电屏蔽问题的分析方法静电屏蔽的本质是静电感应，从现象上看为导体处于静电平衡状态，因此，分析此类问题的依据是静电平衡的特点，另外再结合场强、电势以及电场线的概念和特点。
[变式训练2](多选)如图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷。
在静电平衡后，下列物理量中等于零的是()A．导体腔内任意点的电场强度B．导体腔内任意点的电势C．导体外表面的电荷量D．导体空腔内表面的电荷量答案ABD解析因空腔导体处于静电平衡状态，故导体腔内无电场，即空腔内任意点的电场强度等于零，A正确；因空腔导体的外壳接地，则导体腔内任意点的电势为零，B正确；因Q带正电，故根据静电感应可知，空腔导体外表面带负电，内表面不带电，C错误，D正确。
A组：合格性水平训练1．(静电屏蔽)请用学过的电学知识判断下列说法正确的是()A．电工穿绝缘衣比穿金属衣安全B．小鸟停在高压输电线上会被电死C．制作汽油桶的材料用金属比用塑料好D．打雷时呆在汽车里比呆在木屋里要危险答案C解析电力工人高压带电作业，全身穿戴金属丝网制成的衣、帽、手套、鞋，可以对人体起到静电屏蔽作用，使人安全作业，A错误。
小鸟的两只脚之间的距离很小，两只脚之间的电压也很小，不会对小鸟造成危害，B错误。
因为塑料和油摩擦容易起电，产生的静电荷不易泄漏，形成静电积累，造成爆炸和火灾事故，C正确。
汽车的金属车身会起到静电屏蔽的作用，而木屋淋湿后容易导电，D错误。
2．(静电屏蔽)(多选)图中P是一个带电体，N是一个不带电的金属空腔，在哪些情况下放在绝缘板上的小纸屑(图中S)不会被吸引()答案AD解析金属空腔不接地可屏蔽外部电场，接地可屏蔽内部电场，A、D正确。
3．(静电平衡)如图所示，一个方形的金属盒原来不带电，现将一个电荷量为＋Q的点电荷放在盒左边附近，达到静电平衡后，盒上的感应电荷在盒子内部产生的电场分布情况正确的是()答案C解析金属盒由于处于静电平衡状态，因此内部每点的合电场强度都为0，即金属盒内的每一点，感应电荷产生的电场的电场强度都与点电荷＋Q在那点产生的电场的电场强度大小相等、方向相反，即感应电荷的电场线与点电荷＋Q的电场线重合，但方向相反。
