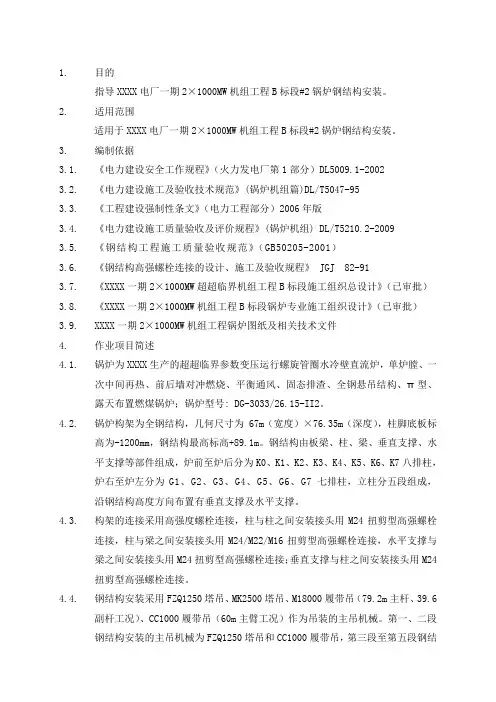

XXXX电厂2×1000MW机组工程空气预热器安装作业指导书

1.目的指导XXXX电厂一期2×1000MW机组工程B标段#2锅炉钢结构安装。

2.适用范围适用于XXXX电厂一期2×1000MW机组工程B标段#2锅炉钢结构安装。

3.编制依据3.1.《电力建设安全工作规程》（火力发电厂第1部分）DL5009.1-20023.2.《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-953.3.《工程建设强制性条文》（电力工程部分）2006年版3.4.《电力建设施工质量验收及评价规程》(锅炉机组) DL/T5210.2-20093.5.《钢结构工程施工质量验收规范》（GB50205-2001）3.6.《钢结构高强螺栓连接的设计、施工及验收规程》 JGJ 82-913.7.《XXXX一期2×1000MW超超临界机组工程B标段施工组织总设计》（已审批）3.8.《XXXX一期2×1000MW机组工程B标段锅炉专业施工组织设计》（已审批）3.9.XXXX一期2×1000MW机组工程锅炉图纸及相关技术文件4.作业项目简述4.1.锅炉为XXXX生产的超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、一次中间再热、前后墙对冲燃烧、平衡通风、固态排渣、全钢悬吊结构、π型、露天布置燃煤锅炉；锅炉型号: DG-3033/26.15-II2。

4.2.锅炉构架为全钢结构，几何尺寸为 67m（宽度）×76.35m（深度），柱脚底板标高为-1200mm，钢结构最高标高+89.1m。

钢结构由板梁、柱、梁、垂直支撑、水平支撑等部件组成，炉前至炉后分为K0、K1、K2、K3、K4、K5、K6、K7八排柱，炉右至炉左分为G1、G2、G3、G4、G5、G6、G7七排柱，立柱分五段组成，沿钢结构高度方向布置有垂直支撑及水平支撑。

4.3.构架的连接采用高强度螺栓连接，柱与柱之间安装接头用M24扭剪型高强螺栓连接，柱与梁之间安装接头用M24/M22/M16扭剪型高强螺栓连接，水平支撑与梁之间安装接头用M24扭剪型高强螺栓连接；垂直支撑与柱之间安装接头用M24扭剪型高强螺栓连接。

1工程概况1.1 工程名称、施工地点和施工范围山东滨州北海供热中心一期4×60MW机组工程，锅炉采用华西能源工业股份有限公司生产的型号为型号为：HX480/9.81-Ⅱ6，高压、自然循环汽包炉，每台炉配备两台容克式三分仓空气预热器（中心轴驱动），主轴垂直布置，烟气和空气以逆流方式换热，总重量为95233Kg。

对称布置于锅炉后K4-K5的钢结构上。

施工范围主要有回转式空气预热器本体、驱动装置和盘车装置、油浴润滑系统、吹灰装置、消防装置、清洗装置及其附件。

1.2 主要工程量（表中为单台空气预热器用量）1.3工程特点1.3.1 安装要求精度高，难度大1.3.2 质量检验点多，需灵活安排施工计划1.3.3 安装时间较长，工序多1.3.4 内部施工点较多，空间较小，施工人员需密切配合1.3.5 空预器盘动时，外部操作人员不能直接观察内部测量人员所处位置，所以要求外部操作人员应有较强的责任心，操作准确，密切配合1.4 特殊设备的名称、重量及几何尺寸2依据文件2.1 滨州北海供热中心一期4×60MW机组工程《施工组织总设计》和《锅炉专业施工组织设计》2.2 山东省环能设计咨询有限公司设计图纸《锅炉房附属机械及辅助设备安装图》[SD]2911S－J03022.3 山东省环能设计咨询有限公司设计图纸《工业水管道安装图》[SD]2911S－J05142.4 《空气预热器设备图纸》豪顿华工程有限公司2.5 《空气预热器安装说明书》豪顿华工程有限公司2.6 《电力建设施工质量验收及评价规程》第二部分：锅炉机组篇DL/T 5210.2-20092.7 《电力建设施工质量验收及评价规程》第五部分：管道及系统篇DL/T 5210.5-2009 2.8 《电力建设安全工作规程》第1部分：火力发电厂（2002版）2.9 中华人民共和国《工程建设标准强制性条文》（电力工程部分2009年版）2.10 《电力建设安全健康与环境管理规定》（2002-01-21实施）2.11 公司质量、环境、职业健康安全管理文件程序2.12 公司评价出的重大危险因素/环境因素及管理方案、控制程序2.13 类似工程的施工经验、事故教训及专题总结3 开工应具备的条件和施工前应做的准备3.1 供施工的图纸已到位，已组织图纸会审且会审提出的疑问已解决完毕。

控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。

见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。

1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

特别是冷端中间梁，约支撑整个预热器重量的90%。

2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。

3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。

它是热交换的主要构件。

4、三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。

5、上下轴承分别是指：导向轴承和支承轴承。

它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。

6、传动装置是维持转子旋转的动力构件。

7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。

8、预热器的密封有动密封和静密封之分。

为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。

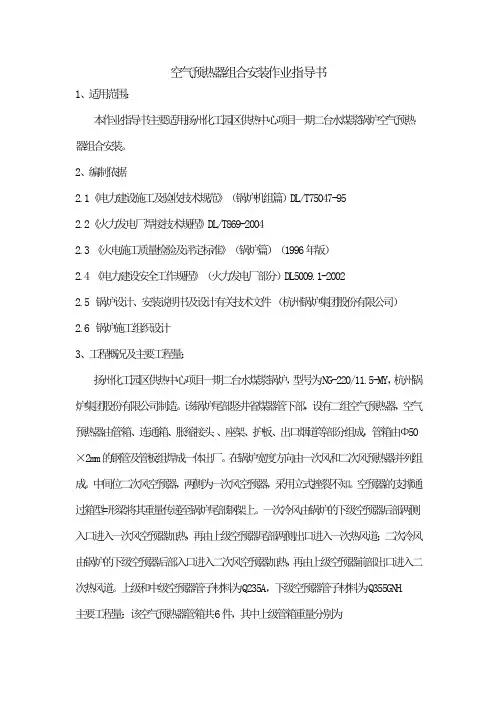

空气预热器组合安装作业指导书1、适用范围：本作业指导书主要适用扬州化工园区供热中心项目一期二台水煤浆锅炉空气预热器组合安装。

2、编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T75047-952.2《火力发电厂焊接技术规程》DL/T869-20042.3 《火电施工质量检验及评定标准》（锅炉篇）（1996年版）2.4 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.5 锅炉设计、安装说明书及设计有关技术文件（杭州锅炉集团股份有限公司）2.6 锅炉施工组织设计3、工程概况及主要工程量：扬州化工园区供热中心项目一期二台水煤浆锅炉，型号为NG-220/11.5-MY，杭州锅炉集团股份有限公司制造。

该锅炉尾部竖井省煤器管下部，设有二组空气预热器，空气预热器由管箱、连通箱、胀缩接头、座架、护板、出口烟道等部分组成，管箱由Φ50×2mm的钢管及管板组焊成一体出厂。

在锅炉宽度方向由一次风和二次风预热器并列组成。

中间位二次风空预器，两侧为一次风空预器，采用立式挫裂不知。

空预器的支撑通过箱型=形梁将其重量传递至锅炉尾部钢架上。

一次冷风由锅炉的下级空预器后部两侧入口进入一次风空预器加热，再由上级空预器尾部两侧出口进入一次热风道；二次冷风由锅炉的下级空预器后部入口进入二次风空预器加热，再由上级空预器前部出口进入二次热风道。

上级和中级空预器管子材料为Q235A，下级空预器管子材料为Q355GNH. 主要工程量：该空气预热器管箱共6件，其中上级管箱重量分别为16.861/17.187/16.861吨，下级管箱重量分别为7.170/6.446/7.170吨。

4、作业人员资格及要求：安装作业人员应认真熟悉图纸，了解空气预热器的安装工艺流程，掌握安装工艺及质量要求。

安装作业人员经体检合格者方可上岗。

安装作业人员要通过三级安全教育培训。

安装作业所需施工机械及工、器具配备及要求：5.1机具配备：5.1.1 50吨汽车吊车一辆作为空气预热器管箱大件设备吊装的主要机械。

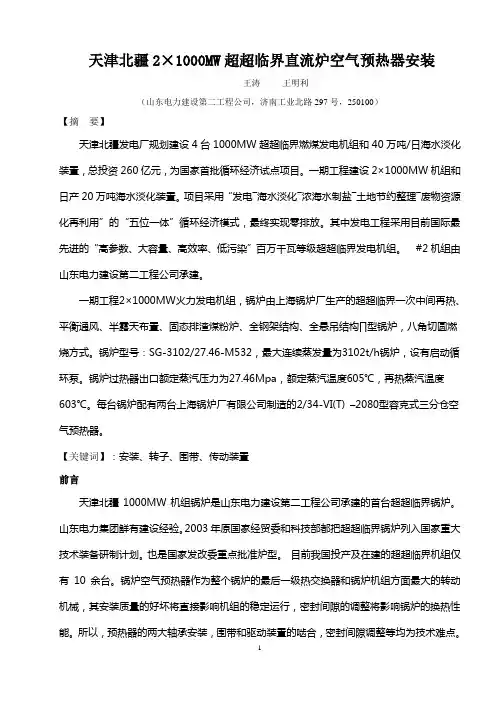

天津北疆2×1000MW超超临界直流炉空气预热器安装王涛王明利（山东电力建设第二工程公司，济南工业北路297号，250100）【摘要】天津北疆发电厂规划建设4台1000MW超超临界燃煤发电机组和40万吨/日海水淡化装臵，总投资260亿元，为国家首批循环经济试点项目。

一期工程建设2×1000MW机组和日产20万吨海水淡化装臵。

项目采用“发电―海水淡化―浓海水制盐―土地节约整理―废物资源化再利用”的“五位一体”循环经济模式，最终实现零排放。

其中发电工程采用目前国际最先进的“高参数、大容量、高效率、低污染”百万千瓦等级超超临界发电机组。

#2机组由山东电力建设第二工程公司承建。

一期工程2×1000MW火力发电机组，锅炉由上海锅炉厂生产的超超临界一次中间再热、平衡通风、半露天布臵、固态排渣煤粉炉、全钢架结构、全悬吊结构∏型锅炉，八角切圆燃烧方式。

锅炉型号：SG-3102/27.46-M532，最大连续蒸发量为3102t/h锅炉，设有启动循环泵。

锅炉过热器出口额定蒸汽压力为27.46Mpa，额定蒸汽温度605℃，再热蒸汽温度603℃。

每台锅炉配有两台上海锅炉厂有限公司制造的2/34-VI(T) –2080型容克式三分仓空气预热器。

【关键词】：安装、转子、围带、传动装臵前言天津北疆1000MW机组锅炉是山东电力建设第二工程公司承建的首台超超临界锅炉。

山东电力集团鲜有建设经验。

2003年原国家经贸委和科技部都把超超临界锅炉列入国家重大技术装备研制计划。

也是国家发改委重点批准炉型。

目前我国投产及在建的超超临界机组仅有10余台。

锅炉空气预热器作为整个锅炉的最后一级热交换器和锅炉机组方面最大的转动机械，其安装质量的好坏将直接影响机组的稳定运行，密封间隙的调整将影响锅炉的换热性能。

所以，预热器的两大轴承安装，围带和驱动装臵的啮合，密封间隙调整等均为技术难点。

如何高效、优质、熟练的安装空气预热器，降低漏风系数，节能降耗。

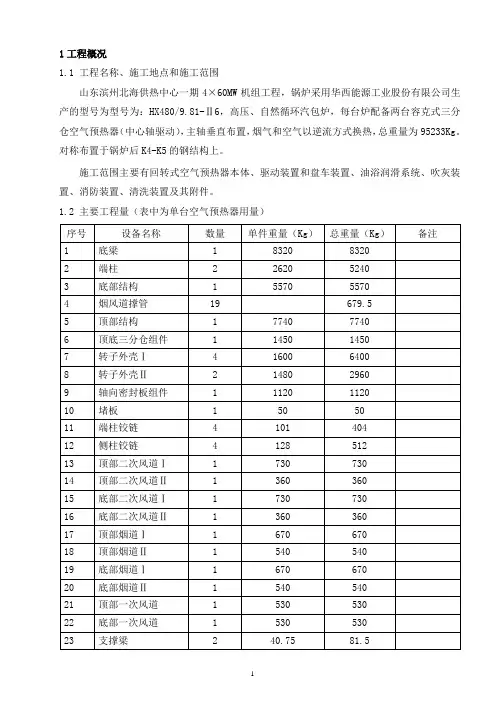

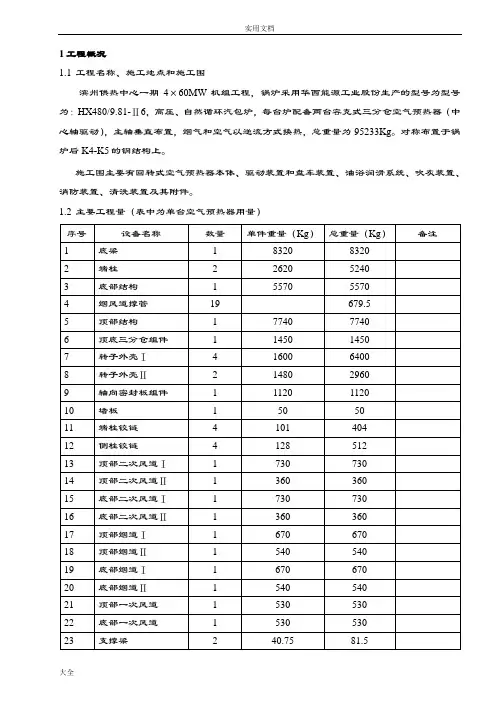

1工程概况1.1 工程名称、施工地点和施工围滨州供热中心一期4×60MW机组工程，锅炉采用华西能源工业股份生产的型号为型号为：HX480/9.81-Ⅱ6，高压、自然循环汽包炉，每台炉配备两台容克式三分仓空气预热器（中心轴驱动），主轴垂直布置，烟气和空气以逆流方式换热，总重量为95233Kg。

对称布置于锅炉后K4-K5的钢结构上。

施工围主要有回转式空气预热器本体、驱动装置和盘车装置、油浴润滑系统、吹灰装置、消防装置、清洗装置及其附件。

1.2 主要工程量（表中为单台空气预热器用量）大全1.3工程特点1.3.1 安装要求精度高，难度大1.3.2 质量检验点多，需灵活安排施工计划1.3.3 安装时间较长，工序多1.3.4 部施工点较多，空间较小，施工人员需密切配合1.3.5 空预器盘动时，外部操作人员不能直接观察部测量人员所处位置，所以要求外部操作人员应有较强的责任心，操作准确，密切配合1.4 特殊设备的名称、重量及几何尺寸2依据文件2.1 滨州供热中心一期4×60MW机组工程《施工组织总设计》和《锅炉专业施工组织设计》2.2 省环能设计咨询设计图纸《锅炉房附属机械及辅助设备安装图》[SD]2911S－J0302大全2.3 省环能设计咨询设计图纸《工业水管道安装图》[SD]2911S－J05142.4 《空气预热器设备图纸》豪顿华工程2.5 《空气预热器安装说明书》豪顿华工程2.6 《电力建设施工质量验收及评价规程》第二部分：锅炉机组篇DL/T 5210.2-20092.7 《电力建设施工质量验收及评价规程》第五部分：管道及系统篇DL/T 5210.5-20092.8 《电力建设安全工作规程》第1部分：火力发电厂（2002版）2.9 中华人民国《工程建设标准强制性条文》（电力工程部分2009年版）2.10 《电力建设安全健康与环境管理规定》（2002-01-21实施）2.11 公司质量、环境、职业健康安全管理文件程序2.12 公司评价出的重大危险因素/环境因素及管理方案、控制程序2.13 类似工程的施工经验、事故教训及专题总结3 开工应具备的条件和施工前应做的准备3.1 供施工的图纸已到位，已组织图纸会审且会审提出的疑问已解决完毕。

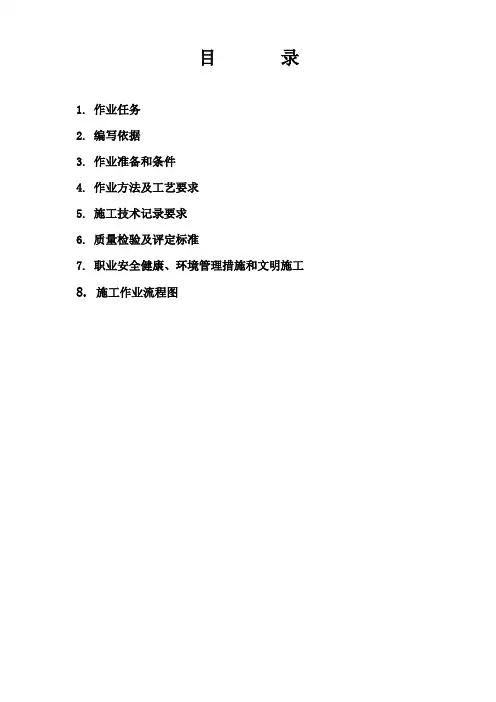

目录1.作业任务2.编写依据3.作业准备和条件4.作业方法及工艺要求5.施工技术记录要求6.质量检验及评定标准7.职业安全健康、环境管理措施和文明施工8.施工作业流程图1．作业任务1．1工程概况中电投石家庄供热有限公司2×168MW高温热水锅炉扩建工程是由济南锅炉厂生产的QXF168—1.6/130/70—A型锅炉.为全钢悬吊结构。

空气预热器作为锅炉主要部件之一,它由管箱、座架及连通箱胀缩接头三个部件组成。

空气预热器分三层垂直布置在锅炉尾部。

每层共8个管箱。

空气预热器总重约174吨.所有管箱均采用Φ50×1.5螺旋槽管作为传热元件。

管箱工厂组装整体供货但其烟气入口侧的防磨套管单独发货,安装时，将此防磨套管点焊在管板上，防磨套塑料并抹平。

座架与连通箱是以单件供货的，现场根据施工组织设计的组件组装。

1．2工作量本台预热器工作量总重:约174吨,包括管箱、侧板、连通箱及座架重量.2.编制依据2．1．《电力建设施工及验收技术规范》锅炉机组篇;2．2．《火电施工质量检验及评定标准》锅炉篇;2．3．DL5009。

1—92电力建设安全工作规程（火力发电厂部分）；2．4．济南锅炉厂管式空气预热器图纸;2．5．锅炉安装说明书。

3。

作业准备和条件3.1工器具准备a)25T 汽吊车二台;b运输用平板车一辆c 5吨链条葫芦4只，2吨链条葫芦2只d电焊机、火焊割炬数量以能满足要求为宜3.2对上道工序要求a)炉架安装完毕;b)设备在地面进行清点、编号完毕；C 3mm厚的石棉板已垫于管箱下的横梁上;D 现场道路畅通.4.作业方法及工艺要求4.1作业主体方案炉架吊装完后，将空气预热器管箱、侧板、座架、连通箱等临抛就位,然后进行安装。

吊装顺序是从下往上依次吊装下级预热器部件,中级预热器部件，上级预热器部件.连通箱安装4。

2作业方法4．2．1下级吊装A.下级空气预热器管箱就位于+4.788米层横梁上,数量:8件。

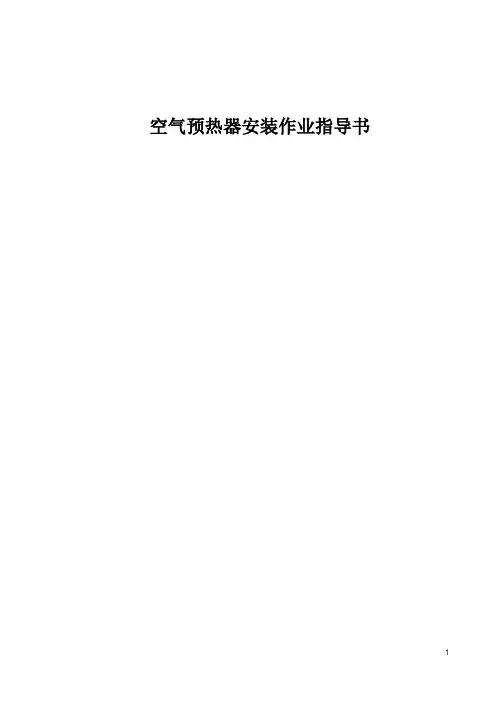

空气预热器安装作业指导书目录1、编制依据 (3)2、目的及适用范围 (3)3、施工范围及工作量 (3)4、资源配备 (4)4.1机工具配备 (4)4.2劳动力安排 (5)5、作业程序及施工方法 (5)5.1施工应具备的条件 (5)5.2空气预热器安装流程图 (6)5.3施工方法 (8)6、质量要求及控制标准 (10)7、安全要求及注意事项 (11)1、编制依据锅炉厂《空气预热器安装说明书》。

锅炉厂空气预热器安装图。

电施工质量检验及评定标准（锅炉机组篇）。

2、目的及适用范围适用于锅炉空气预热器安装3、施工范围及工作量空气预热器原理简介本工程为两台325MW燃油（气）机组。

采用容克式空气预热器，这种空气预热器内部一个称转子的筒体里面布置了许多的金属传热元件。

当转子在传动装置驱动下，这些传热元件就会交替地进入空气预热器的烟气侧和空气侧，当它们经过烟气侧时就会被高温的烟气冲刷而吸收热量。

而它们转到空气侧时又被冷空气冲刷。

又将烟气侧吸收的热量释放到冷空气中，这样周而复始，锅炉出口烟气中的大部分废热就被回收到锅炉炉膛中重新加以利用。

同时空气预热器装有一套完整的密封系统。

有效的阻止空气串入烟气中。

两台空气预热器总重约350吨。

其中冷端桁梁重30吨。

热端桁梁重17吨支承轴承重3吨转子筒体重16吨传热元件重240吨4、资源配备4.1机工具配备施工所需的机工具见表一表一机工具配备表4.2劳动力安排劳动力配备见表二表二劳动力配备表5、作业程序及施工方法5.1施工应具备的条件5.1.1尾部12米层钢架安装找正完毕。

5.1.2锅炉尾部12米层平台、栏杆安装完毕。

5.1.3空气预热器设备已到现场，并经验收合格。

5.1.4应有合适的空气预热器组合厂。

5.1.5图纸已道现场，施工人员应熟悉图纸及施工程序和作业方法。

5.2空气预热器安装流程图空预器流程图见图一图一空预器流程图5.3施工方法5.3.1根据锅炉总图和空气预热器有关图纸，建立空气预热器定位中心线确定膨胀装置相对锅炉的位置。

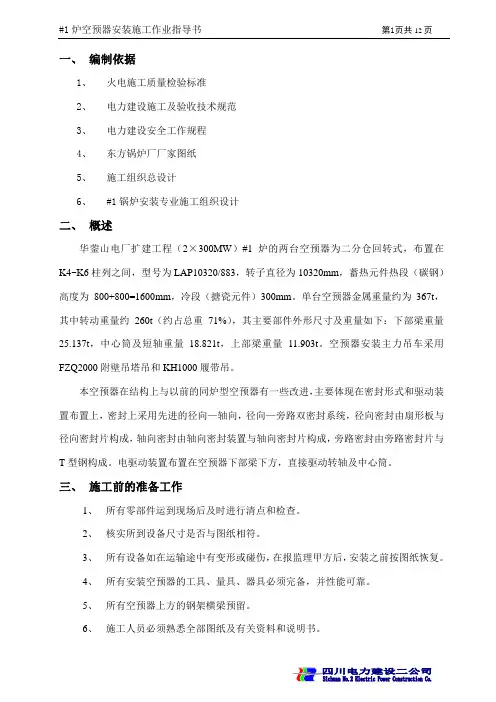

一、编制依据1、火电施工质量检验标准2、电力建设施工及验收技术规范3、电力建设安全工作规程4、东方锅炉厂厂家图纸5、施工组织总设计6、#1锅炉安装专业施工组织设计二、概述华蓥山电厂扩建工程（2×300MW）#1炉的两台空预器为二分仓回转式，布置在K4~K6柱列之间，型号为LAP10320/883，转子直径为10320mm，蓄热元件热段（碳钢）高度为800+800=1600mm，冷段（搪瓷元件）300mm。

单台空预器金属重量约为367t，其中转动重量约260t（约占总重71%），其主要部件外形尺寸及重量如下：下部梁重量25.137t，中心筒及短轴重量18.821t，上部梁重量11.903t。

空预器安装主力吊车采用FZQ2000附壁吊塔吊和KH1000履带吊。

本空预器在结构上与以前的同炉型空预器有一些改进，主要体现在密封形式和驱动装置布置上，密封上采用先进的径向—轴向，径向—旁路双密封系统，径向密封由扇形板与径向密封片构成，轴向密封由轴向密封装置与轴向密封片构成，旁路密封由旁路密封片与T型钢构成。

电驱动装置布置在空预器下部梁下方，直接驱动转轴及中心筒。

三、施工前的准备工作1、所有零部件运到现场后及时进行清点和检查。

2、核实所到设备尺寸是否与图纸相符。

3、所有设备如在运输途中有变形或碰伤，在报监理甲方后，安装之前按图纸恢复。

4、所有安装空预器的工具、量具、器具必须完备，并性能可靠。

5、所有空预器上方的钢架横梁预留。

6、施工人员必须熟悉全部图纸及有关资料和说明书。

7、施工机具准备就绪。

四、施工所需的机具及材料1、10t手动葫芦2个2、其余手动葫芦大量3、#12的槽钢50m4、200t履带吊1台5、25t低驾平板车一辆6、40t汽车吊一台7、20t千斤顶4台五、施工人员安排：班长：1人班组工程师：1人钳工：10人起重工：4人焊工：2人杂工：6人六、空预器安装施工程序（一）、安装施工顺序1、对所有设备进行检查，并对空预器支承面划线。

刊腹乍业指导书1、本俏加书遡胡删化i远区脚h测「^制熾刪空气粼2、编制伽2.1《勘建髄XM啟技槻勖（OWfO DL/T75O47-952.2 DL/T86—20042.3伙也缸糧递及评定栩働（WO （1996 W）2.40<J^ W） DL5009.1-20022.5锄、设沐嫌谢m圖祕妬文f牛（杭删'集团盼郁址司）2.63、要”逼扬H化1垣区赠中测「^冶W綢紀型^为W-220/11. M 杭H锅砌那WJ限抽燧该朋翻s井劄醐下部设忙组空气獗器空n 1W抽I箱、连膨&、JW纵、座抵拥反、出口烟仙纷组成静由①50 X加nlW蓿及t板细出厂。

捕炉囲向HW 匸次网嫩器咖成中间位二W预誥两（贝快次风倾馬采用仍削裂竹口。

倾舶鳩1 谱罄一匕一wmwwimws和则入LOTm寿腳嚥jwt®预I醐两则出USAL 如道rm 删'的］如伽部StA二蒯腆再扣如鯛1部HiEitA二MW JJW^WSWF 斗为Q235A, •卜MWBWWQ355GNH. 主也蚩该皆融器做〔6件，其电1如饉量弱为16.861/17.187/16.861 吨下级欝睡i分别为7.170/6 446/7.170 匝4、作1以员资紘耍求5.1W®己备5.1.150吨箸吊軒翎乍炬箱糊殺备鞭迩mna5.1.2 5吨樹硼V配吊眩克5.1.3辨机2-4台f伪超淋5.1.4其潇和邦齢全IW做LL器1经如格并鈴姗佛。

61徒般备闌I,曲1比关H缠艦理、供断家嫖剃立娄删J佝曲1®霸氏设棉翹駅。

6.2刼畑设备是否碍卩、运输中，各管箱、管板、管予有器童伤、緻锈蚀、e. 3也ornjit®幽示隹師平赧酥不^于加n,整馆板的1fit］度叡解不^于亦。

訛。

管板的两相翊角线差不大丁皿管箱的于3m时土6mii,小于3m时不大于± dim。

的曲换小丁加时，允环大丁士伽，大于加H坏大于土帥）。

警餡个侧HtTl板间能沁当8箱高度小于3m时杖于5im，大于3m小于5m时不大于7nni,大于5m时不大于lOhino时QW殽备轴了，肖越冬纸设i棲求，在Z3〜Z4锄耿石侧，用钢卷尺测圖汕洛1箱卿轴碱及纽横向中11 线作的示I己。

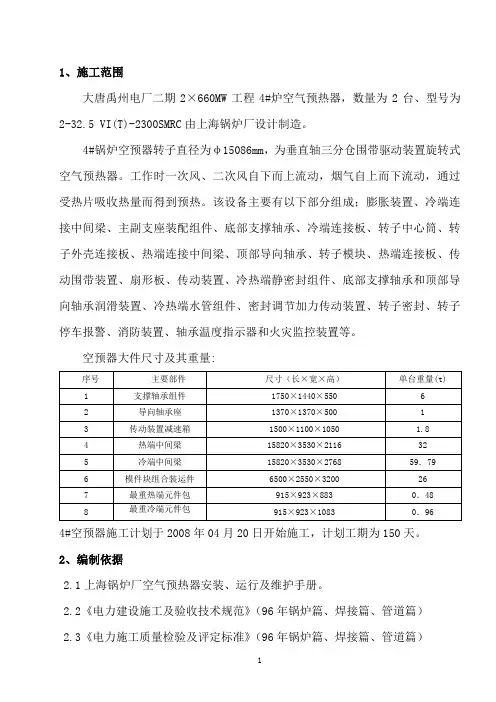

1、施工范围大唐禹州电厂二期2×660MW工程4#炉空气预热器，数量为2台、型号为2-32.5 VI(T)-2300SMRC由上海锅炉厂设计制造。

4#锅炉空预器转子直径为φ15086mm，为垂直轴三分仓围带驱动装置旋转式空气预热器。

工作时一次风、二次风自下而上流动，烟气自上而下流动，通过受热片吸收热量而得到预热。

该设备主要有以下部分组成；膨胀装置、冷端连接中间梁、主副支座装配组件、底部支撑轴承、冷端连接板、转子中心筒、转子外壳连接板、热端连接中间梁、顶部导向轴承、转子模块、热端连接板、传动围带装置、扇形板、传动装置、冷热端静密封组件、底部支撑轴承和顶部导向轴承润滑装置、冷热端水管组件、密封调节加力传动装置、转子密封、转子停车报警、消防装置、轴承温度指示器和火灾监控装置等。

空预器大件尺寸及其重量:4#空预器施工计划于2008年04月20日开始施工，计划工期为150天。

2、编制依据2.1上海锅炉厂空气预热器安装、运行及维护手册。

2.2《电力建设施工及验收技术规范》（96年锅炉篇、焊接篇、管道篇）2.3《电力施工质量检验及评定标准》（96年锅炉篇、焊接篇、管道篇）2.4《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-20022.5《电力建设安全健康与环境管理工作规定》（2002年版）3、施工准备3.1设备材料空气预热器设备由上海锅炉厂制造，其它材料参见任务单3.2施工机械50吨履带吊 1台 20吨汽车吊 1台 FZQ2000Z附臂吊（80t） 1台 CKE2500履带吊 1台 20吨平板车 1台 3吨倒链 4台5吨倒链 4台φ100角向磨光机 1台3.3计量器具3.4人员配置3．5其它3.5.1施工场地平整、无杂物，保持整洁。

3.5.2施工道路畅通，不得乱堆乱放，随意堵塞交通要道。

3.5.3 施工水源、电源引设到位，满足施工要求。

3.5.4 施工电源、氧气、乙炔等力能供应已具备施工条件，符合安全作业要求。

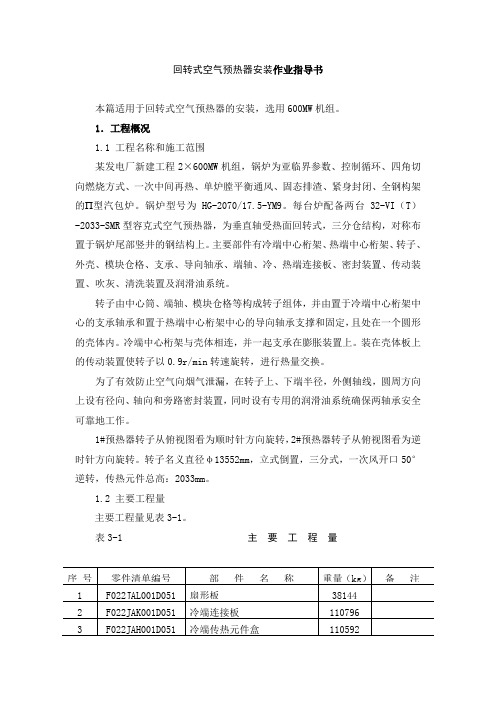

回转式空气预热器安装作业指导书本篇适用于回转式空气预热器的安装，选用600MW机组。

1．工程概况1.1 工程名称和施工范围某发电厂新建工程2×600MW机组，锅炉为亚临界参数、控制循环、四角切向燃烧方式、一次中间再热、单炉膛平衡通风、固态排渣、紧身封闭、全钢构架的 型汽包炉。

锅炉型号为HG-2070/17.5-YM9。

每台炉配备两台32-VI（T）-2033-SMR型容克式空气预热器，为垂直轴受热面回转式，三分仓结构，对称布置于锅炉尾部竖井的钢结构上。

主要部件有冷端中心桁架、热端中心桁架、转子、外壳、模块仓格、支承、导向轴承、端轴、冷、热端连接板、密封装置、传动装置、吹灰、清洗装置及润滑油系统。

转子由中心筒、端轴、模块仓格等构成转子组体，并由置于冷端中心桁架中心的支承轴承和置于热端中心桁架中心的导向轴承支撑和固定，且处在一个圆形的壳体内。

冷端中心桁架与壳体相连，并一起支承在膨胀装置上。

装在壳体板上的传动装置使转子以0.9r/min转速旋转，进行热量交换。

为了有效防止空气向烟气泄漏，在转子上、下端半径，外侧轴线，圆周方向上设有径向、轴向和旁路密封装置，同时设有专用的润滑油系统确保两轴承安全可靠地工作。

1#预热器转子从俯视图看为顺时针方向旋转，2#预热器转子从俯视图看为逆时针方向旋转。

转子名义直径φ13552mm，立式倒置，三分式，一次风开口50°逆转，传热元件总高：2033mm。

1.2 主要工程量主要工程量见表3-1。

表3-1 主要工程量序号零件清单编号部件名称重量（kg）备注1 F022JAL001D051 扇形板381442 F022JAK001D051 冷端连接板1107963 F022JAH001D051 冷端传热元件盒110592序号零件清单编号部件名称重量（kg）备注4 F022JAG001D051 热端及中间层传热元件4215365 F022JAA001D051 转子206216 F022JAB001D051 模式扇形仓1808357 F022JAC001D051 转子外壳492068 F022JAE001D051 转子径向密封111999 F022JBC001D051 空气密封管道、观察孔和灯1234.910 F022JBA001D051 静密封521311 F022JCA001D051 中心传动装置1523212 F022JCD001D051 扇形板提升机构4500续表序号零件清单编号部件名称重量（kg）备注13 F022JAM001D051 导向轴承396414 F022JAF001D051 中心筒和端轴装置3214615 F022JDC001D051 消防装置282816 F022JAJ001D051 热端连接板6212017 F022JBB001D051 轴向密封装置4041.618 F022JAP001D051 热端一次风中心桁架596819 F022JAQ001D051 冷端一次风中心桁架836920 F022JAN001D051 支承轴承928221 F022JFA001D051 元件盒安装平台6921（一台锅炉）共计: 1104748.5（不含备件重量）2．编制依据2.1 某电厂2×600MW机组安装工程《施工组织总设计》2.2《火电施工质量检验及评定标准》（锅炉篇）1996版2.3《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-19952.4《空气预热器设备图纸》哈尔滨锅炉厂2.5《空气预热器安装说明书》哈尔滨锅炉厂2.6《电力建设安全工作规程》（第1部分：火力发电厂）DL5009.1-20022.7 公司评价出的重大危险因素/环境因素及管理方案、控制程序2.8 公司质量、环境、职业健康安全管理手册与体系程序2.9《中华人民共和国环境保护法》（1989年）等国家法律法规及其他地方性法规2.10 CKE1800/180t履带吊、50t履带吊、FZQ1650/75t塔吊及60t龙门吊性能表3．开工应具备的条件和施工前应做的准备3.1 技术准备3.1.1 施工图纸供应齐全，图纸会审结束。

施工方案会签表目录1. 工程概况 (1)2. 编制依据 (2)3. 空气预热器安装部分技术参数 (3)4．施工前准备 (3)5. 作业进度及劳动力安排 (6)6. 安装程序及步骤 (6)7. 质量保证措施 (14)8. 安全措施 (15)9. 环境保护措施 (20)10. 试运注意事项 (24)11.交底记录： (25)1 工程概况供热机组扩建工程,安装两台哈尔滨锅炉厂生产的HG-1165/17.5 SMR3型亚临界自然循环炉，配备两台全模式三分仓容克式空气预热器。

该预热器是利用锅炉烟气中吸收热量来加热空气的一种热交换器，其作用是回收烟气余热，提高锅炉效率。

其主要有烟风道连接板，冷端连接板，热端连接板，冷端连接环，热端弓形环，主座架，侧座架（元件盒修护板），转子外壳板组件，导向轴承，支承轴承，转子，转子模式扇形仓，转子中心筒，导向端轴，支承端轴，传动装置，膨胀装置；其附属装置包括：吹灰器，水冲洗装置，观察装置；该预热器型号30.5－VI（T）－2333－SMR，转子名义直径11818ｍｍ，三分式，转子旋转依次经过烟气侧、一次风侧、二次风侧，一次风开口70°逆转，传热元件总高：2804ｍｍ。

预热器布置在BH-BK排、B32.2-B19.1轴及B16.7-B3.6轴之间，预热器通过膨胀装置组件支撑在.10950ｍｍ钢结构支承梁上，膨胀装置组件焊接于钢架。

其上部钢结构在21000ｍｍ处有两根横梁（2HC52）穿过，此钢梁在安装钢结构时应预留。

安装过程中与省煤器及尾部过热器存在交叉作业。

此设备由哈尔滨锅炉厂有限责任公司提供技术支持。

2 编制依据2.1 HG—1165/17.5—HM3型锅炉总图，预热器安装图、预热器安装说明书。

2.2 《电力建设施工及验收技术规范》（锅炉机组篇，管道篇，DL/T5047—95，1996年版）。

2.3 《火电施工质量检验及评定标准》（锅炉篇，1996年版）2.4 东电一公司企业标准《质量、环境、职业健康安全管理文件》(Q/Nepc(2)001-024202)2.5 《电力建设安全工作规程》（DL5009.1-2002）2.6选用施工机械性能表：300t履带性能表300t履带吊选用主臂60m，副臂36m工况。
