篇一:电力作业指导书电力施工作业指导书一、杆上电器设备安装1、杆上电气设备的安装符合下列规定:（1）安装应牢固可靠；(2) 电气连接处均应涂电力复合脂,且接触紧密。

不同金属材质连接时应有过渡措施.2、杆上变压器安装符合下列规定：（1) 油枕油位正常；外壳干净;(2）接地电阻≤4ω;（3) 呼吸孔道通畅。

(4）安装水平,排线整齐。

（5) 本工程双杆变台全部采用t接（6) 引下线采用blv-35mm2塑料绝缘线。

(7）低压配线采用的电缆经保护钢管下地进入配电箱。

保护钢管采用g50，上端用煨弯机煨出90°弯头,并用橡皮泥封堵。

(8）低压保护钢管直接进入配电箱内，用钢管卡子在箱内固定。

(9）具体各横担及设备的安装位置及方式见附图1（10）低压侧宜面向宜检修侧。

(11）变压器固定横担见附图(12）工作接地使用blv-50～90mm2 。

3、跌落式熔断器安装符合下列规定：(1) 转轴灵活，熔管不应有吸潮膨胀或弯曲现象；（2) 熔管轴线与铅垂线交角为15°～30°,水平相间距不应小于500mm。

（3）上下引线压紧，与线路导线连接紧密.(4) 引上及引下线采用blv—35mm2塑料绝缘线。

(5）安装高度离地面不宜超5米。

(6）采用m10＊40的不锈钢螺栓连接引线。

4、杆上隔离开关的安装应符合下列规定：(1）操作机构灵活。

操作机构距地面1.2m。

操作杆要根据实测数据下料。

本工程不采用隔缆杆,其操作机构安装于终端杆方向的反侧。

(2) 合闸时接触紧密，分闸后应有不小于200mm的空气间隙.三极隔开的动作不同期值不应大于5mm。

（3) 隔开抱箍的安装位置及材料选用见附表。

(4) 隔离开关的连线不采用设备线夹，采用双镀锡铜接线端子相连.既本线压镀锡铜接线端子与隔离开关相连，另外用并沟线夹在本线上另并一根线压镀锡铜接线端子与隔离开关另一个接线孔相连。

5、杆上避雷器安装应符合下列规定：(1) 排列整齐，相间距离，1-10kv时不小于350mm；1kv以下时不小于150mm。

电力线路安全作业指导书本安全作业指导书依据，《国家电网公司电力安全工作规程》（电力线路部分）（试行）（以下简称《规程》）编制，凡未涉及内容或与《规程》相抵触的，以《规程》为准。

适用于动力部所辖高压电力线路的施工、检修作业，是电力线路作业安全管理工作程序、标准的依据，必须遵照执行。

第一章安全工作程序电力线路施工、检修作业安全工作应依据下列程序进行。

1.1作业申请1.2现场勘察1.3工作票签发和使用1.4作业许可1.5作业工前会1.6安全确认1.7安全监护1.8安全作业1.9作业间断和终结第二章程序标准2.1作业申请2.1.1线路作业，必须向部电力调度提出申请，经批准后方可进行。

2.1.2计划性检修作业提前24小时，临时检修、事故抢修作业在作业开始前提出申请。

2.1.3申请内容包括：停电线路名称、杆塔编号、作业内容、计划时间、工作负责人、联系方式。

2.1.4申请时，语言清晰，表述准确，经接受人员复诵确认无误并批准后，各自记录备案。

2.2现场勘察2.2.1工作票签发人、工作负责人必须对现场设备状况、作业环境熟悉、了解。

2.2.2进行线路施工作业或工作票签发人和工作负责人认为有必要现场勘察的施工、检修作业，施工、检修单位均应根据工作任务组织现场勘察，并做好记录。

2.2.3现场勘察应查看施工、检修作业需要停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等。

根据现场勘察结果，对危险性、复杂性和困难程度较大的作业项目，应编制组织措施、技术措施、安全措施，经本单位主管生产领导批准后执行。

2.3工作票签发和使用2.3.1工作票签发2.3.1.1电力线路施工、检修作业，必须由有资格并经公布的人员，按《规程》规定要求填写、签发工作票或事故应急抢修单。

2.3.1.2工作票签发人，在签发前应针对作业对象、内容、环境、人员、工器具和工艺等进行全面危险源辨识，制定相应控制措施，提出具体安全作业要求条件，填入工作票。

电力系统自动化作业指导书第一章：引言
在电力系统运行和维护过程中，自动化技术的应用越来越重要。

本指导书旨在提供一份详细的作业指导，以帮助操作人员正确地使用和维护电力系统自动化设备。

本章将介绍本指导书的目的和使用范围。

第二章：电力系统自动化概述
2.1 电力系统自动化的定义
2.2 电力系统自动化的优势
2.3 电力系统自动化设备概览
第三章：电力系统自动化作业要求
3.1 操作人员的资质要求
3.2 作业环境要求
3.3 作业前的准备工作
第四章：电力系统自动化设备的操作
4.1 开机和关机操作步骤
4.2 监控和控制操作流程
4.3 特殊操作示例：故障处理
第五章：电力系统自动化设备的维护和保养
5.1 日常巡检和保养要点
5.2 设备故障排除和维修方法
5.3 预防性维护措施
第六章：安全保障措施
6.1 电力系统自动化设备的安全操作规范
6.2 火灾和安全事故应急处理
第七章：常见问题解答
7.1 经常遇到的故障及处理方法
7.2 操作人员常见疑问解答
第八章：参考资料
8.1 相关标准和规范
8.2 相关技术文献和专业书籍
结语：
本作业指导书是操作人员进行电力系统自动化设备操作和维护的重要参考。

在使用本指导书时，请务必按照操作步骤进行，确保自动化设备的正常运行和安全性。

如果遇到问题，请参考常见问题解答部分或向相关专业人员咨询。

祝您工作顺利！
注：本指导书仅适用于电力系统自动化设备的操作和维护，对于其他设备的操作和维护请参考相应的作业指导书。

电力工程安全作业指导书第1章安全管理基本原则 (6)1.1 安全生产责任制 (6)1.1.1 企业主要负责人是安全生产的第一责任人，应全面负责企业的安全生产工作。

61.1.2 各级管理人员应履行安全生产管理职责，对所辖区域的安全生产工作负责。

(6)1.1.3 技术人员应严格执行安全生产法律法规和标准，保证电力工程设计、施工和运行安全。

(6)1.1.4 操作人员应严格遵守操作规程，做到不违章操作，不冒险作业。

(6)1.2 安全生产管理制度 (6)1.2.1 安全生产会议制度，定期分析安全生产形势，研究解决安全生产问题。

(6)1.2.2 安全生产目标管理制度，明确安全生产目标，制定实施计划，保证目标实现。

61.2.3 安全生产投入制度，保障安全生产所需的资金、设备和技术支持。

(6)1.2.4 安全生产奖惩制度，对安全生产工作中表现突出的个人或集体给予奖励，对违反安全生产规定的行为进行处罚。

(6)1.3 安全培训与教育 (6)1.3.1 对新员工进行三级安全教育，包括公司级、部门级和岗位级安全教育。

(7)1.3.2 定期对在岗员工进行安全培训，提高员工的安全技能和应急处置能力。

(7)1.3.3 对特殊岗位、特种作业人员进行专项安全培训，保证其具备相应的安全操作技能。

(7)1.3.4 对临时作业人员进行临时安全教育，告知其作业现场的安全风险和注意事项。

71.4 安全生产检查与监督 (7)1.4.1 定期开展安全生产大检查，对电力工程进行全面排查，保证设备设施安全可靠。

(7)1.4.2 加强现场安全巡查，对重点部位、关键环节进行重点监控。

(7)1.4.3 建立安全隐患排查治理制度，对发觉的安全隐患进行分类、登记、整改和验收。

(7)1.4.4 强化安全生产监督，对违反安全生产规定的行为及时制止，严肃处理。

(7)第2章电力工程安全技术措施 (7)2.1 防触电技术措施 (7)2.1.1 工作前准备 (7)2.1.2 隔离与锁定 (7)2.1.3 使用安全防护设备 (7)2.1.4 设备维护与检查 (8)2.2 防止电气火灾技术措施 (8)2.2.1 设备选型与安装 (8)2.2.2 过载保护 (8)2.2.3 短路保护 (8)2.2.4 电气线路检查与维护 (8)2.3 防雷与接地技术措施 (8)2.3.1 防雷装置 (8)2.3.2 接地系统 (8)2.3.3 防雷接地设备检查 (8)2.4.1 操作票制度 (8)2.4.2 操作人员培训 (9)2.4.3 设备标识 (9)2.4.4 安全监控与防护 (9)第3章电力设备安全操作规程 (9)3.1 高压设备操作规程 (9)3.1.1 操作前准备 (9)3.1.2 操作步骤 (9)3.1.3 紧急处理 (9)3.2 低压设备操作规程 (9)3.2.1 操作前准备 (9)3.2.2 操作步骤 (9)3.2.3 紧急处理 (10)3.3 变压器操作规程 (10)3.3.1 操作前准备 (10)3.3.2 操作步骤 (10)3.3.3 紧急处理 (10)3.4 断路器操作规程 (10)3.4.1 操作前准备 (10)3.4.2 操作步骤 (10)3.4.3 紧急处理 (10)第4章电力工程现场安全作业要求 (11)4.1 现场作业准备 (11)4.1.1 作业前，应对现场进行详细勘察，了解作业环境、设备状况、危险点及安全防护措施。

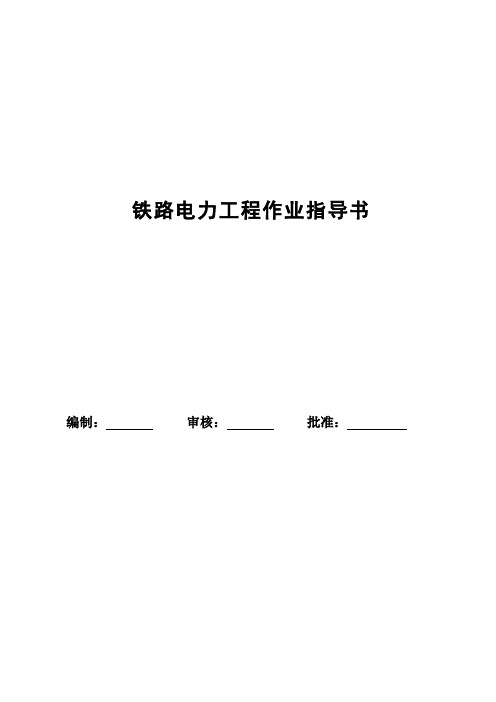

铁路电力工程作业指导书编制：审核：批准：第一章架空电力线路测量作业指导书1. 适用范围本作业指导书适用于电力工程架空电力线路测量作业。

2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。

租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3. 技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。

做到经济合理、安全适用。

与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。

避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。

与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。

10KV及以下架空电力线路严禁跨越火灾危险区域。

不占用或少占用农田。

4. 施工程序与工艺流测量前审核设计图纸，根据设计图纸对现场路径进行调查，优化设计方案。

根据设计图纸和调查资料确定线路的起始点，采用电子全站仪（或经纬仪），确定线路的中心线，在遇有大跨越档距，需采用门型或三联杆跨越时，应采用水平仪对杆位的地势高差进行测量，当地势高差较大时，为了满足靠山边相的对地距离，可采用高低杆进行操平；当三联杆地势高差较大时，可采用阶梯形等差下降的方式，并在测量台帐上记录清楚，以便给物资部门申报时提供详细的依据。

直线门杆杆位的确定：把经纬仪支在中心桩上对中、调平，将物镜的十字架对准线路方向上的辅助标桩的中心，将水平角度调零，然后水平角旋转90°，确定出线路的垂线，根据线路的档距确定门杆的根开（3米或4米），然后用皮尺沿线路垂线方向用经纬仪在根开一半的位置定出第一个杆位，利用倒镜用同样的方法定出第二个杆位桩，在定杆位桩的同时应在杆位桩的外测定出辅助标桩，以便给组立电杆时提供参考，防止电杆组立时发生迈步，分别在两杆位桩上支经纬仪，根据标准图所示拉线与横担、地面的夹角定出拉线坑的位置，打桩、并做好标记。

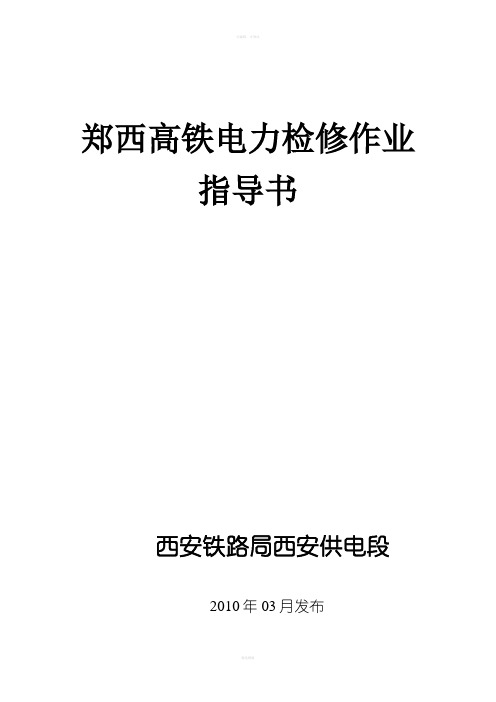

郑西高铁电力检修作业指导书西安铁路局西安供电段2010年03月发布目录1. 全冷缩中间接头安装作业指导书¨¨¨¨¨¨¨¨¨¨¨¨¨ 22. 土壤电阻率及接地电阻测量作业指导书¨¨¨¨¨¨¨¨¨¨ 63. 环网柜电缆头安装作业指导书¨¨¨¨¨¨¨¨¨¨¨¨¨¨ 94. 电气安装施工（盯控）作业指导书¨¨¨¨¨¨¨¨¨¨¨¨¨145. 箱式变电站就地停送电操作作业指导书¨¨¨¨¨¨¨¨¨¨29全冷缩中间接头安装作业指导书一、施工准备：（1）技术准备：掌握电缆头制作方法、具有电缆头制作培训合格证。

（2）组织准备：制作电缆头人员两人，试验人员两名。

二、工具材料：全冷缩三芯电缆中间头1套、全冷缩单芯电缆中间头3套、压接钳、摇表、电缆耐压试验仪（夜间施工携带照明灯具）、三、电缆头制作程序：1.全冷缩三芯中间接头安装作业1.1.剥切电缆：把两根待接的电缆校直、对正、锯齐，剥离电缆外护套，长端800MM,短端600MM。

1.2.在两端电缆外护套端口外，擦拭干净110MM的长度，去掉污垢，并且打毛。

1.3.在两端留出30MM的钢铠，并打磨除掉防锈漆，留出80MM的内护套，去掉多余的填充物。

1.4.剥切电缆外的铜屏蔽，半导电层，绝缘层，露出线芯，用PVC带固定铜屏蔽断口，半导电层断口要整齐，要圆滑过渡，绝缘表面要干净、光滑、无损伤、必要时用绝缘砂纸打磨。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==国家电网作业指导书篇一：国家电网公司现场标准化作业指导书编制导则现场标准化作业指导书编制导则(试行)国家电网公司目次前言 .................................................................. .. (II)1 范围 .................................................................. .. (1)2 规范性引用文件 .................................................................. (1)3 术语和定义 .................................................................. .. (1)4 作业指导书的编制原则 .................................................................. (2)5 作业指导书的编制依据 .................................................................. (3)6 作业指导书的结构内容及格式 .................................................................. (4)6.1 变电检修作业指导书 .................................................................. (4)6.2 变电运行巡视指导书 .................................................................. ............... (12)6.3 高压试验作业指导书 .................................................................. . (17)6.4 线路运行巡视指导书 .................................................................. . (23)6.5 线路检修作业指导书 .................................................................. . (29)7 现场作业指导书的文本要求 .................................................................. .. (35)8 现场作业指导书的应用与管理 .................................................................. . (36)附录A 作业指导书主要编制依据 .................................................................. .. (39)附录B ×××变电站×××kV××线×××断路器大修定置图及围栏图 (45)附录C ×××变电站×××kV××线×××断路器大修流程图 (46)附录D ×××变电站巡视路线图 .................................................................. .. (47)前言为推行现场标准化作业，加强现场标准化作业的管理，规范现场作业指导书的编制，实施全过程控制，特制订本导则。

编号：AQ-JS-00172( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑10kV电力电缆头制作及安装作业指导书10kV power cable head production and installation operation instruction10kV电力电缆头制作及安装作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

1目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。

2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。

3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性：GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T50169-1992《电气装置安装工程接地装置施工及验收规范》GB/T50168-1992《电气装置安装工程电缆线路施工及验收规范》DL408-1991《电业安全工作规程》（发电厂和变电所部分）DL409-1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q-CSG1002-2004《架空线路及电缆安健环设施标准》4安全措施4.1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。

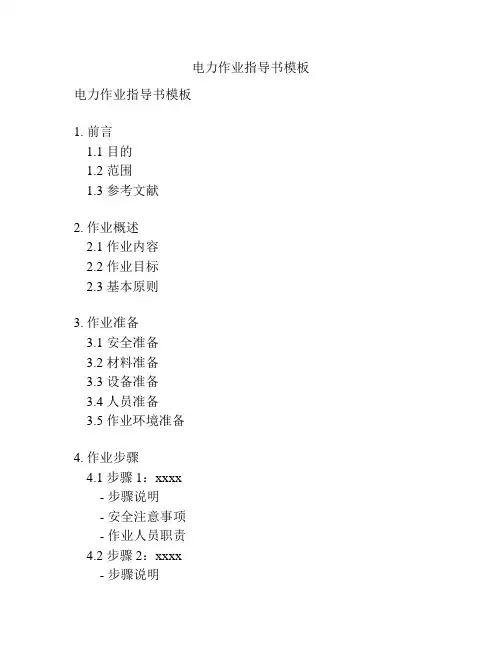

电力作业指导书模板电力作业指导书模板
1. 前言
1.1 目的
1.2 范围
1.3 参考文献
2. 作业概述
2.1 作业内容
2.2 作业目标
2.3 基本原则
3. 作业准备
3.1 安全准备
3.2 材料准备
3.3 设备准备
3.4 人员准备
3.5 作业环境准备
4. 作业步骤
4.1 步骤1：xxxx
- 步骤说明
- 安全注意事项
- 作业人员职责
4.2 步骤2：xxxx
- 步骤说明
- 安全注意事项 - 作业人员职责 4.3 步骤3：xxxx - 步骤说明
- 安全注意事项 - 作业人员职责 4.4 ...
5. 安全措施
5.1 安全设施
5.2 个体防护措施 5.3 紧急措施
6. 质量控制措施
6.1 作业质量标准 6.2 检查与测试 6.3 故障排除
7. 环境保护措施
7.1 废物处理
7.2 污染防治
8. 风险评估与控制 8.1 风险评估方法 8.2 风险控制方法
9. 作业结束
9.1 作业验收
9.2 文件归档
10. 附录
10.1 术语表
10.2 图表清单
10.3 参考文献列表。

电力系统运维作业指导书一、引言电力系统运维是保证电力系统正常运行的重要环节。

本指导书旨在提供一份全面、准确的电力系统运维作业指导，帮助运维人员正确进行各项操作，以确保电力系统的稳定运行和安全性。

二、作业前准备1. 确认作业范围和任务在进行电力系统运维作业前，需明确作业范围和任务，包括但不限于设备检修、巡视维护、故障排除等。

确保对作业目标有清晰的认识。

2. 安全措施与防护措施电力系统运维涉及高压设备，安全是首要考虑。

在作业前，必须严格遵守安全操作规程，佩戴必要的防护用品，确保人身安全。

3. 检查工具和设备检查使用的工具和设备是否完好，确保其能够正常使用。

如发现损坏情况，应及时更换或修复。

三、作业流程1. 断电操作在进行电力系统运维作业之前，必须先对相关设备进行断电操作。

确保切断电流，并采取适当的措施以防止误操作或者电流的再次通电。

2. 检修与维护根据作业任务，进行设备检修与维护工作。

在此过程中，应注意以下事项：a. 定期检查设备的外观和连接线路是否有异常情况；b. 对设备进行维护保养，清洁设备表面，更换需要更换的零部件；c. 检查设备的各项参数是否正常，如电流、电压等；d. 注意设备温度和湿度等环境因素，确保设备在正常的工作环境下运行。

3. 故障排除若发现电力系统运行异常或故障情况，需要及时排除故障。

在故障排除过程中，应按照以下步骤进行：a. 分析故障现象，了解故障发生的背景和条件；b. 定位故障点，找出引起故障的具体原因；c. 修复故障，采取相应的措施进行修复；d. 恢复电力系统电力供应，确保系统正常运行。

四、作业后处理1. 记录与报告在完成电力系统运维作业后，应及时记录相关信息，包括作业时间、设备状态、处理措施等。

如有需要，还需要向相关部门或人员报告作业情况。

2. 清理与整理作业完成后，需对作业现场进行清理与整理。

将工具、设备归位，并确保作业现场干净整洁。

3. 事后总结对本次电力系统运维作业进行事后总结，包括作业效果、存在的问题和改进建议等。
