集料技术性能试验记录表

格式：xls
大小：116.50 KB
文档页数：7

下载文档原格式

/ 7

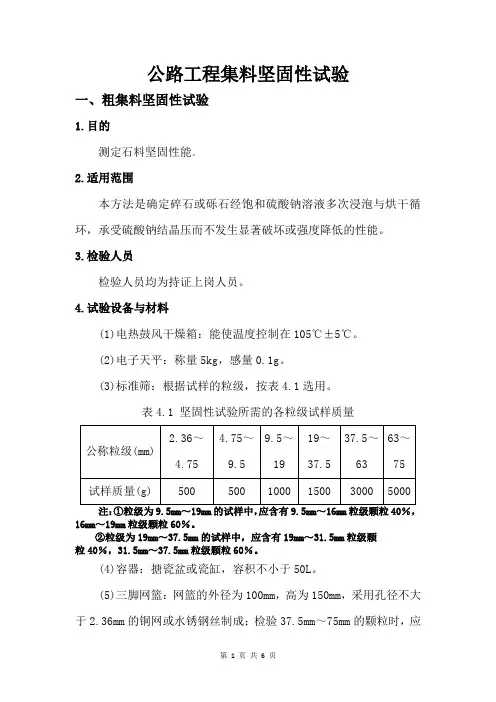

公路工程集料坚固性试验

公路工程集料坚固性试验一、粗集料坚固性试验1.目的测定石料坚固性能。

2.适用范围本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能。

3.检验人员检验人员均为持证上岗人员。

4.试验设备与材料(1)电热鼓风干燥箱：能使温度控制在105℃±5℃。

(2)电子天平：称量5kg，感量0.1g。

(3)标准筛：根据试样的粒级，按表4.1选用。

表4.1 坚固性试验所需的各粒级试样质量16mm～19mm粒级颗粒60％。

②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒40％，31.5mm～37.5mm粒级颗粒60％。

(4)容器：搪瓷盆或瓷缸，容积不小于50L。

(5)三脚网篮：网篮的外径为100mm，高为150mm，采用孔径不大于2.36mm的铜网或水锈钢丝制成；检验37.5mm～75mm的颗粒时，应采用外径和高均为250mm的网篮。

(6)试剂：无水硫酸钠和10水结晶硫酸钠。

5.试验准备5.1硫酸钠溶液的配制取一定数量的蒸馏水，加温至30℃～50℃，每1000mL蒸馏水加入无水硫酸钠300g～350g或10水硫酸钠700g～1000g，用玻璃棒搅拌，使其溶解并饱和。

然后冷却至20℃～25℃；在此温度下静置48h，其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。

试验时容器底部应无结晶存在。

5.2试样的制备将试样按表4.1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表4.1规定的质量称取各粒级试样质量。

6.试验步骤6.1将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中。

6.2浸泡20h后，从溶液中提出网篮，放在105℃±5℃的烘箱中烘烤4h，至此，完成了第一个试验循环。

粗集料坚固性试验

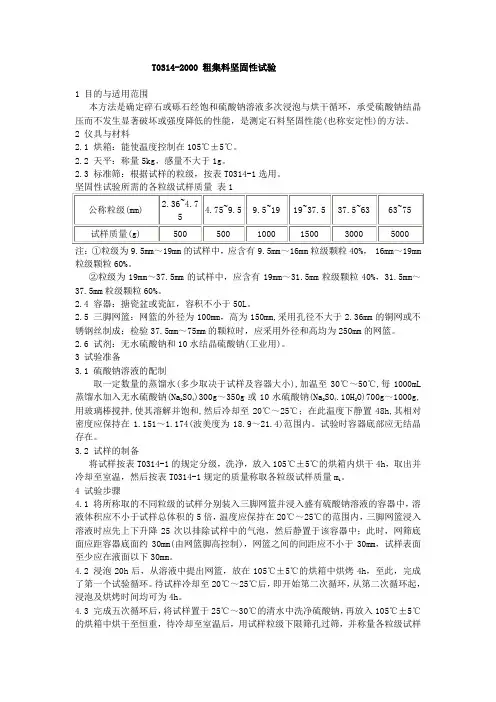

T0314-2000 粗集料坚固性试验1 目的与适用范围本方法是确定碎石或砾石经饱和硫酸钠溶液多次浸泡与烘干循环，承受硫酸钠结晶压而不发生显著破坏或强度降低的性能，是测定石料坚固性能(也称安定性)的方法。

2 仪具与材料2.1 烘箱：能使温度控制在105℃±5℃。

2.2 天平：称量5kg，感量不大于1g。

2.3 标准筛：根据试样的粒级，按表T0314-1选用。

注：①粒级为9.5mm～19mm的试样中，应含有9.5mm～16mm粒级颗粒40%， 16mm～19mm 粒级颗粒60%。

②粒级为19mm～37.5mm的试样中，应含有19mm～31.5mm粒级颗粒40%，31.5mm～37.5mm粒级颗粒60%。

2.4 容器：搪瓷盆或瓷缸，容积不小于50L。

2.5 三脚网篮：网篮的外径为100mm，高为150mm,采用孔径不大于2.36mm的铜网或不锈钢丝制成；检验37.5mm～75mm的颗粒时，应采用外径和高均为250mm的网篮。

2.6 试剂：无水硫酸钠和10水结晶硫酸钠(工业用)。

3 试验准备3.1 硫酸钠溶液的配制取一定数量的蒸馏水(多少取决于试样及容器大小),加温至30℃～50℃,每1000mL 蒸馏水加入无水硫酸钠(Na2SO4)300g～350g或10水硫酸钠(Na2SO4.10H2O)700g～1000g,用玻璃棒搅拌,使其溶解并饱和,然后冷却至20℃～25℃；在此温度下静置48h,其相对密度应保持在1.151～1.174(波美度为18.9～21.4)范围内。

试验时容器底部应无结晶存在。

3.2 试样的制备将试样按表T0314-1的规定分级，洗净，放入105℃±5℃的烘箱内烘干4h，取出并冷却至室温，然后按表T0314-1规定的质量称取各粒级试样质量m i。

4 试验步骤4.1 将所称取的不同粒级的试样分别装入三脚网篮并浸入盛有硫酸钠溶液的容器中，溶液体积应不小于试样总体积的5倍，温度应保持在20℃～25℃的范围内，三脚网篮浸入溶液时应先上下升降25次以排除试样中的气泡，然后静置于该容器中；此时，网筛底面应距容器底面约30mm(由网篮脚高控制)，网篮之间的间距应不小于30mm，试样表面至少应在液面以下30mm。

混凝土试验室记录表

安定性细度 (%)
试饼法/ 雷氏法负压筛/ 比表面积
年月 II
年月日
年月 II 年月 II
平均值
评语
B
试验单位 (章) ：年月
集注
试验人：公司试验室用表
市核人」
技术负责人：
第 1 页共 1 页乌苏市建工混凝土制品有限 -1-
水泥物理力学性能试验原始记录
试验编号
出厂日期
压碎指标(%)
方孔筛筛孑就长
(nm)
标准颗粒级配范围累计筛余 (%>
累计筛余
试验编号
试验日期
代表批量试验温r 湿
度
年月 11
%
试验结果
试验项目表观密度
标准要求试验结果
松散堆积密度 (kg/in)
紧密堆积密度 Ckg/tf)
含水率 (%)
吸水率 (%) 硫酸盐硫化物
(%)
碱活性
试验编号
种类
产地
主要仪器设备
筛孔公称直径
(mm)
(方孔筛筛孔边
筛
长)
分
分筛余卷
析
(g>
分计筛5 1
(%)
累计筛分
(%)
试验日期密度等级代表批量试验温、湿度
年
月
日
%
() ( ) 底细度模数
分筛余管
(g>
分计筛考
2
(%>
累计筛芳
(%)
平均累计筛余
(%)
平均细度模数
样筒重3
堆积密度
筒重 (g)
紧密
堆积密
度
表观密度

主要材料性能试验与结构检验参考表

水性柔度耐热度
（寒冷地区）
GB50210-2001GB/T3810.1-1999
卷，100卷以下抽2卷，进行规格尺寸和外观质量检验，在外观质量检验合格的卷材中，任取一卷做物
理性能检验。

②将试样卷材切除距外层卷头2500mm后，顺纵向截取800mm的全幅卷材试样2块。

一块做物理性能检验
小面积为0.25 m2，砖应没有裂纹、釉裂、针孔、磕碰等缺陷。

如果必须用有缺陷的砖进行试验，在试验前应用有缺陷的砖进行试验，在试验前应用永久的染色剂对缺陷做记号，试验后检查这些缺陷。

将试样砖在110±5度的干燥箱内干燥至恒重（即相隔24h，连续两次称量之差值小于0.01%）记录每块砖
的干重量。

样。

如每块砖的质量小于50g，则需足够数量的砖使
每种测试样品达到50~100g。

砖的边长大于200mm 数抗冻性
时，可切割成小块，但切割下的每一块应计入测量
值内。

多边形和其他非矩形砖，其长和宽均按矩形
计算。

47 公路工程集料细集料性能检测原始记录

口SD-2电动砂当量测定仪（NO：71）口ZKXF-1电热真空干燥箱(NO:93)口
环境条件
温度℃湿度%
压碎指标
试样
公称粒级(mm)
4.75～2.36
2.36～1.18
1.18～0.6
0.6～0.3
m1(g)
m2(g)
Yi(%)
平均值
说明
取最大单粒级压碎指标作为该细集料的压碎指标。
细集料砂当量试验
含水率
试验次数
容器质量m1(g)
烘干前试样与容器质量m2(g)
烘干后试样与容器质量m3(g)
含水率w(%)
1
2
平均值
—
—g时的潮湿试样质量m1:。其中w为试样的含水率。
试验次数
沉淀物的高度h2(mm)
絮凝物和沉淀物的总高h1(mm)
试样的砂当量SE(%)
1
2
平均值
说明
主检
年月日
校核
年月日
SHXT-JL-1047A11
公路工程集料细集料性能检测原始记录
NO:第页共页
样品名称
客户要求完成日期
样品编号
样品状态
规格型号
样品数量
产品标准
检测时间
方法标准
JTG E42-2005（T 0350-2005、T0334-2005）口
主要设备
口YP50001电子天平（NO：81）口WAW-1000C微机显示万能试验机（NO：47）

试验原始记录

标准击实试验原始记录承包单位：试验编号：合同号：承载比（CBR）试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-004-1液塑限联合测定试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-003-1土颗粒分析试验原始记录（筛分法）承包单位：试验编号：合同号：监理单位：试验日期：D-005-1土有机质含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-009-1含水率试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-011-1粗集料筛分试验原始记录承包单位：中城建三局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达监理咨询有限责任公司试验日期：D-013-1粗集料掺配试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-2粗集料密度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-3粗集料含泥量、泥块含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-4粗集料针片状、压碎值、磨耗试验原始记录承包单位：中城建三局试验编号：合同号：SDHLM-3 监理单位：枣庄市远达监理咨询有限责任公司试验日期：D-013-5粗集料坚固性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-6粗集料软弱颗粒含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-7粗集料破碎砾石含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-8粗集料化学试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-9细集料筛分试验原始记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-014-1细集料密度原始试验记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-014-2细集料含泥量、泥块含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-3细集料坚固性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-4细集料棱角性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-6细集料压碎值试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-7水泥混凝土抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－018－1水泥混凝土芯样抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－019－1水泥混凝土芯样劈裂强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－020－1水泥混凝土拌和物泌水率试验原始记录承包单位：试验编号：合同号：水泥混凝土拌和物含气量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：水泥混凝土拌合物凝结时间试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-023-1水泥混凝土抗折强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-024-1水泥混凝土抗渗试验原始记录承包单位：试验编号：合同号：水泥砂浆抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-029-1水泥浆抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－30－1水泥物理性能试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-031-1金属力学试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-032-1金属焊接试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-033-1钢筋挤压连接试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-034-1无机结合料含灰量试验原始记录(EDTA)承包单位：中城建三局有限责任公司试验编号：合同号SDHLM-3-D-037-1监理单位：枣庄市远达公路工程监理咨询有限责任公司试验日期：试验：复核：试验负责人：无侧限抗压强度试验原始记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-038-1无机结合料标准击实试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-039-1无机结合料含灰量标准曲线试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-040-1石灰试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-041-1水泥混凝土配合比计算表承包单位：试验编号：合同号：试验：复核：试验负责人：水泥混凝土配合比计算表承包单位：试验编号：合同号：试验：复核：试验负责人：水泥混凝土配合比设计原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－057－2水泥混凝土配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—058－1水泥砂浆配合比设计原始记录承包单位：试验编号：合同号：试验：复核：试验负责人水泥净浆配合比设计验证原始记录承包单位：试验编号：合同号：试验：复核：试验负责人：水泥砂浆配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—062－1水泥浆配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—063－1无机结合料击实试验用料计算单承包单位：报告编号：合同号：监理单位：报告日期：D—064－1一、1.取样地点： 6.实测原材料风干含水量2.稳定材料种类：①W砂砾=3.配合比：②W土=4.击实筒体积：③.W石灰=5.最大粒径：④.W粉煤灰=二、计算：1.确定每份混合料干质量（G）=2.计算每份混合料各原材料的风干质量：G×百分比×（1+W风）①②③3.拟定最佳含水量及每点的加水量计算：复核：试验负责人：。

沥青及沥青混合料试验记录

2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。

混凝土试验记录表

混凝土稠度及表观密度试验记录表结构物名称______________________ 结构部位（现场桩号）________________________________ 试样描述________________________试样编号初凝时间（min）初凝时间测定值r’ （min）终凝时间（min）终凝时间测定值t]（min）备注①②③④⑤⑥结论：工程名称: 合同号: 编号:工程名称：________________________ 合同号：____________________ 编号：_____________________水泥混凝土泌水与压力泌水试验记录表水泥混凝土拌合物含气量试验记录表结构部位（现场桩号）试样描述压力值（MPa ）集料含气量C（%）拌和物测定含气量A1（%）拌和物含气量A （%）备注测定次数集料Pg拌和物Po①②③ ④⑤⑥⑦123平均值含气量标定含气量与压力值关系曲线结论:结构物名称含气量（%）平均压力值（MPa ）⑧⑨12345678910水泥混凝土配合比设计水泥混凝土试件抗压强度试验记录表工程名称：合同号：编号：水泥混凝土抗弯拉强度试验记录表砂浆抗压强度试验记录表工程名称：合同号：编号：水泥混凝土立方体（圆柱体）劈裂抗拉强度试验记录表工程名称：合同号：编号：工程名称：合同号：编号：混凝土用粉煤灰试验记录表工程名称：合同号：编号：。

公路表格大全1-2

检-77注：如系监理工程师抽检,则承包人自检意见栏不填写。

检-78注：如系监理工程师抽检,则承包人自检意见栏不填写。

中央分隔带现场质量检验表检-79注：如系监理工程师抽检,则承包人自检意见栏不填写。

缆索护栏现场质量检验表检-80注：如系监理工程师抽检,则承包人自检意见栏不填写。

防眩设施现场质量检验表检-81注：如系监理工程师抽检,则承包人自检意见栏不填写。

照明设施安装现场质量检验表检-85注：如系监理工程师抽检,则承包人自检意见栏不填写。

钢筋加工及安装工程现场质量检验表检-86注：如系监理工程师抽检，则承包人自检意见栏不填写。

屯五公路改建工程项目月计量支付证书TW 标第期本月支付金额元累计支付金额元合同总金额元工程室：财务室：主任：批准期限：年月日动员预付款支付申请表承包单位：合同号：中期支付申请表支表-1承包单位：监理单位：合同号：编号：第期结算截止日期：承包人：专业工程师：驻地监理工程师：业主：清单支付报表支表-2中间计量支付汇总表支表-3中间计量表支表-4工程变更工程量增减一览表支表-5工程变更中期支付报表支表-6沥青路面（）层材料试验结果报告路面-01沥青路面细集料技术性能试验记录（一）（天然砂）路面-02沥青路面细集料技术性能试验记录（二）（矿粉）路面-03沥青路面细集料试验报告路面-04沥青路面粗集料技术性能试验记录（一）路面-05沥青路面粗集料技术性能试验记录（二）路面-06沥青路面粗集料试验报告路面-07沥青针入度、延度和软化点试验记录路面-10 合同号：承包人：编号：共页第页沥青针入度、延度和软化点试验记录路面-11 合同号：承包人：编号：共页第页沥青蒸发损失试验记录路面-12 合同号：承包人：编号：共页第页沥青闪点、燃点、密度与相对密度、溶解度试验记录路面-13 合同号：承包人：编号：共页第页安徽公路建设项目沥青试验报告路面-14安徽公路建设项目沥青混合料矿料组成设计表路面-15 合同号：承包人：编号：共页第页安徽公路建设项目沥青混合料沥青用量选定图路面-16安徽公路建设项目沥青混合料马歇尔稳定度试验记录路面-17安徽公路建设项目沥青混合料马歇尔稳定度试验记录结果报告路面-18安徽公路建设项目路面（）层压实度检验签证表路面-19路面（）压实度检验汇总评定表路面-20沥青混合料拌合机工作台班记录路面-26路面（）层压实度检验签证表路面-27沥青三大指标试验结果汇总表路面-28沥青路面混合料油石比、矿料级配检查表路面-29安徽公路建设项目沥青路面混合料油石比、矿料筛分试验记录结果汇总表路面-30安徽公路建设项目沥青混合料试件密度检测表（一）（蜡封法）路面-32安徽公路建设项目沥青混合料试件密度检测表（二）（水中重法或表干法）路面-33安徽公路建设项目沥青混合料试件密度检测表（三）（体积法）路面-34土方路基分项工程质量检验评定表评-01石方路基现场质量检验评定表评-02路基边坡现场质量检验评定表评-03路缘石铺设现场质量检验评定表评-04路肩分项工程质量检验评定表评-05。

试验检测原始记录样表(大全)

目录试验表l 水质分析试验记录表试验表2 水泥物理力学性能试验记录表试验表3 塑料排水板性能试验表试验表4 粗细骨料含泥量试验记录表试验表5 碎石针片状含量试验记录表试验表6 粗集料筛分试验记录表试验表7 细集料筛分试验记录表试验表8 粗集料视比重、松散容重及空隙率试验记录表试验表9 压碎值试验记录表试验表10 石料抗压强度试验记录表试验表11 磨耗试验记录表试验表12 粗集料磨光值试验记录表试验表13 土颗粒组成分析(筛分法)试验记录表试验表14 土颗料组成分析(比重计法)试验记录表试验表15 液塑限联合测定试验记录表试验表16 承载比(CBR)试验记录表试验表17 土壤膨胀量试验记录表试验表18 重型击实试验记录表试验表19 含水量试验记录表试验表20 相对密度试验记录表试验表21 天然稠度试验记录表试验表22 室内回弹模量试验记录表试验表23 野外回弹模量试验记录表试验表24 标准砂标定试验记录表(灌砂法用)试验表25 半刚性基层无侧限抗压强度试验记录表试验表26 水泥剂量测定试验记录表试验表27 回弹法测试原始记录试验表28 结构或构件混凝土回弹强度计算表试验表29 水泥砼配合比设计计算表试验表30 水泥砼(砂浆)配合比设计强度试验记录表试验表31 水泥砼(砂浆)抗压抗折强度试验记录表试验表32 钢材力学性能试验记录表试验表33 钢材焊接力学性能试验记录表试验表34 预应力钢筋冷拉试验记录表试验表35 沥青三大指标试验记录表试验表36 沥青粘结力试验记录表试验表37 粘稠沥青含水量试验记录表试验表38 沥青粘度试验记录表试验表39 沥青加热损失试验记录表试验表40 沥青闪点和燃点试验记录表试验表41 沥青混合料中沥青含量试验记录表试验表42 沥青混合料马歇尔试验记录表试验表43 沥青混凝土沥青用量选定图试验记录表试验表44 沥青混凝土芯样密实度试验记录表试验表45 速凝剂试验记录表试验表46 粉煤灰试验记录表试验表47 锚杆抗拔力试验记录表试验表48 混凝土抗渗试验记录表试验表49 喷射混凝土与围岩粘结强度试验记录表试验表50 砼抽芯取样抗压强度试验报告试验表51 水泥砼路面芯样劈裂抗拉强度试验报告试验表52 水泥混凝土粗集料技术性能试验记录试验表53 水泥混土细集料技术性能试验记录试验表54 沥青混合料车辙试验记录表试验表55 沥青混合料配合比设计报告试验表56 沥青混凝土矿料组成试验记录试验表57 沥青用集料试验记录试验表58 预应力筋锚固组锚固性能试验报告试验表59 预应力锚（夹）具试验报告试验表60 钢筋机械连接件拉伸试验报告试验表（1）编号：试验表（2）编号：试验表(3)编号：试验表(4)编号：试验表(5)编号资料资料监理意见记录计算复核质检负责人项目主管筛孔尺寸(mm)粗砂3.7-3.1 中砂3.0-2.3 细砂2.2-1.6 特细砂<1.6 M x2 M x平均值该样品属依据规范JTJ041-2000，该砂属于Ⅱ区中砂。

粗集料压碎值试验

粗集料压碎值试验1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

试验资料填写要求

表观密度
备注
粗集料筛分试验表
筛孔尺寸筛分尺寸
规定级配名称 “X-Xmm连续级配”或“X-Xmm单粒级配” 集料用途用于桥涵、路基混凝土工程的填写“普通水泥混凝土”，而不是填写“级配碎石”等。
各项试验备注或自检意见：应以该张表格所检测指标为主要内容进行填写。比如，粗集料筛分自检意见为“试验操作符合JTG E420-2005《公路工程集料试验规程》要求。细集料试验报告页中细集料压碎值、砂当量或亚甲蓝试验结果未能显示。（需调整表格）
粗集料技术性能试验表
容器容积：应按照自校验实际的容积填写，并保存标定记录以备查，不能填写标称容积。堆积密度堆积密度堆积密度应当检测捣实密度，按照《JTG E42-2005》T309-2005对于水泥混凝土用粗集料是计算振实状态下的空隙率。按照《JTG E42-2005》T304、T309-2005应当测试水温，以计算表观密度。本表表观密度测试水温记录应在备注栏中。注明“表观密度水温为XX℃”。容量瓶法试验记录表格中堆积密度为“松方密度”，需在容量瓶法试验中注明。按照试验规程筛孔从大到小依次填写，最小筛孔应为2.36mm，最后筛底质量应填写。级配要求值按照评定标准填写。筛分时“筛上重”栏应称量盘底的质量并记录。
结论：填土层次
其他要求
施工单位自检意见：自检意见为：对于结论报告页，应按结论填写；对于试验操作记录页应为“试验操作符合 JTG XX-XXXX《公路XXX规程》要求”。对于报告页，在承包人结论前加“经抽检………”；对于试验操作记录页应填写为“试验操作符合JTG XX-XXXX《公路XXX规程》要求。
动力触探
样品名称检测依据工程部位样品来源备注：注明地基土质情况。应为《公路桥涵地基与基础设计规范》工程名称，如“K19+100盖板涵基坑”，“K19+100～K20+150挡墙基坑”等。地基应绘制基坑平面图及测点布置示意图，并注明设计标高，基底表高等信息。设计承载力参照混凝土抗压强度试验表格填写，但检测依据应为《锚杆喷射混凝土支护技术规范》“ GB50086-2001”

细集料技术性能试验检测记录表

平均值（kg/cm3
）
紧装密度（kg/m3）
平均值（kg/m3）
序号
试样烘干后质量(g)
水、容量瓶总质量
(g)
饱和面干试样、水及容量瓶总质
量(g)
饱和面干试样质量(g)
水温 (℃)
水的密度吸水率（g/cm3）（%）
平均值（%）
密度及吸水率序号
表观相对密度
平均值
表干相对密度
备注：
试验：
记录：
复核：
第三版/第0次修订
管理编号样品编号样品描述
样品名称、规格试验环境
细集料技术性能试验检测记录表-1
温度： ℃ 湿度
任务单编号接收日期试验日期 %
检测依据
仪器名称/编号
堆积密度、紧装密
度
序号
容量筒容积（mL）
容量筒的质量(g)
容量筒与堆积砂容量筒与紧装堆积密度总质量(g) 砂总质量(g) （kg/m3）
序号
试验前烘干质量(g)
试验后烘干质量(g)
含泥量（%）
平均值（%）
序号
试验前存留于 1.18mm筛上的烘干
试样量（g）
试验后烘干质量（g）
泥块含量（%）
平均值（%）
棱角性
（间率法）
序号
容器空质量（g）
容器与水的总质容器与细集料的总质量
量（g）
（g）
间隙率（%）
平均值（%）
平均值
毛体积相对密度
表观密度表干密度毛体积密度平均值（kg/m3）（kg/m3）（kg/m3）
空隙率
堆积密度或紧装密度（kg/m3）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

吸水率平毛体积均值相对密度（%）平均值 0.7 2.667
表观密度(kg/m3) ρ a=γ a× ρ T× 1000
堆积密度（kg/m3）
空隙率(%) n=(1-ρ /ρ a)× 100 含泥量 Qn=(m0-m1)/m0× 100 (%) 0.5 0.5
试验前烘干试样质量含泥量 (水洗法) （%）针片状颗粒含量 1 m0(g) 3000 3000 针片状颗粒的质量 m1(g)
吸水率平毛体积均值相对密度（%）平均值 0.5 2.687
表观密度(kg/m3) ρ a=γ a× ρ T× 1000
堆积密度（kg/m3）
空隙率(%) n=(1-ρ /ρ a)× 100 含泥量 Qn=(m0-m1)/m0× 100 (%) 0.2 0.2
试验前烘干试样质量含泥量 (水洗法) （%）针片状颗粒含量 1 m0(g) 3000 3000 针片状颗粒的质量 m1(g) 131.5
m1(g)
353.6 343.0
m2(g)
407.4 396.3
试样烘干前质量
m3(g)
47.58 41.35
试样烘干后质量 m4(g) 47.54 41.32 矿粉亲水系数试验记录
w=(m3-m4)/m4×100
0.08 0.07
试样烘干前外观状态试验次数
1
2
3
水中沉淀物体煤油中沉淀积VB 物体积VH 记录次数
复核：
粗集料技术性能试验记录表
承包单位：合同号：编号：监理单位：途 AC-20C沥青砼中面层试验日期检测单位岳阳市公路桥梁基建总公司中心试验室用热料仓（6~12mm）水温(℃) 新拌和场样品名称样品来源容器容积 V(L) 堆积密度 kg/m3 集料的烘干质量 ma(g) 1316.4 1425.1 表干相对密度集料的表干质量 mf(g) 1322.4 1432.2 集料的水中质量 mw(g) 832.5 901.7 集料的水中质量 mw(g) 832.5 901.7 吸水率（%） 0.5 0.5 ρ 表观相对密度 γ a=ma/(ma-mw) 2.720 2.723 表干相对密度 γ s=mf/(mf-mw) 2.699 2.700 毛体积相对密度γ b 2.687 2.686
水中沉淀物煤油中沉淀煤油中沉淀水中沉淀物体积VB 体积VB 物体积VH 物体积VH
(mL)
1 2 3 4 5 6 7 8 9 10 11 12 亲水系数 η =VB/VH 平均值 0.47
(mL) 11 10.5 10.5 10 10 9.5 9.5 9.5
(mL) 5 5 4.5 4.5 4.5 4.5 4.5 4.5
吸水率平毛体积均值相对密度（%）平均值 0.4 2.689
表观密度(kg/m3) ρ a=γ a× ρ T× 1000
堆积密度（kg/m3）
空隙率(%) n=(1-ρ /ρ a)× 100 含泥量 Qn=(m0-m1)/m0× 100 (%) 0.1 0.1
试验前烘干试样质量含泥量 (水洗法) （%）针片状颗粒含量 1 m0(g) 10000 10000 针片状颗粒的质量 m1(g) 156.4
途 AC-20C沥青砼中面层试验日期
新拌和场
2014.7.4
样品来源
水温(℃)
25
平均值 (g/m3) 2.746 平均值 0.08
密度 (g/m3)
1 2 含水量（%） 1 2
表观密度比重瓶加试比重瓶加试样前初读数样后终读数 ρ f=(m2-m1)/(V2-V1) V1(mL) 0.5 0.4 V2(mL) 20.1 19.8 (g/m3) 2.745 2.747 含水量（%）
CS305
AC-20C沥青砼中面层压碎值（% ） 19.2 19.0 19.8 磨耗率（% ）平均值（% ） 19.3 平均值（%）
试验后通过2.36mm筛的质量（g） 551.2 543.5 567.9 试验后在1.7mm筛上洗净烘干的试样质量（g）
试样质量（g) 软颗粒含量试验 4000 4000 4000 承包人自检意见：
含泥量（水洗法）（%）
试样总质量m0 （g）
试验后的烘干试样质量m1(g)
含泥量(%0
平均值(%)
试样质量（g）砂当量 (%) 120 120
集料沉淀物高度（mm） 82 80
絮凝物和沉淀物总高度（mm） 100 97
砂当量(%） 82 82 × 100= %
试验后烘干试样质量 m1(g) 9991.2 9992.4
平均值 (%) 0.1
试验用的集料总质量针片状颗粒含量平均值(%) m0(g) Qc=m1/mo× 100（%） 1445.6 10.8 1500.3 10.8 试验专业监理工程师意见： 10.8
162.3 2 承包人自检意见：
试验人员：
(mL) 10.5 10.5 10 10 9.5 9.5 9 9
(mL) 5 5 4.5 4.5 4.5 4.5 4.5 4.5
(mL) 10.5 10 10 9.5 9.5 9 9 9
5 5 5 4.5 4.5 4.5 4.5 4.5
0.50 0.49
0.50
承包人自检意见：
试验专业监理工程师意见：
3 容器质量容器与试样的总质量堆积密度（kg/m ） m2(kg) ρ =(m2-m1)/V× 1000 m1(kg)
CS303-1
2014.7.4 25 平均值 (kg/m3)
表观相对密度
平均值 2.721 平均值 2.701
毛体积集料的烘干集料的表干集料的水质量质量中质量相对密度 ma(g) mf(g) mw(g) 吸水率 (%) 空隙率 (%) 1865.2 1634.5 1873.2 1641.8 1180.2 1033.4
平均值
2.719
空隙率（%）
表观相对密度× ρ 2.712
堆积密度(g/cm3) 1.691
空隙率(%) 37.6
平均
平均毛体烘干试样饱和面干试样水、瓶总质饱和面干试样、毛体积相吸水率吸水积相对密质量(g) 量（g）水瓶质量（g）对密度（%）率毛体积相质量(g) 度（ %）对密度
试验后烘干试样质量 m1(g) 2994.3 2995.5
平均值 (%) 0.2
试验用的集料总质量针片状颗粒含量平均值(%) m0(g) Qc=m1/mo× 100（%） 1116.5 11.8 1245.6 11.6 试验专业监理工程师意见： 11.7
144.1 2 承包人自检意见：
试验人员：
试验人员：
复核：
碎（砾）石压碎值、磨耗及软颗粒含量试验记录表
承包单位：监理单位：样品名称样品来源石灰岩新拌和场试验前试样质量（g）压碎值试验 2871.2 2866.4 2870.1 试验前烘干的试样质量磨耗试验 (洛杉矶法) （g）试验日期用途合同号：编号： 2014.7.4
粗集料技术性能试验记录表
承包单位：合同号：编号：监理单位：途 AC-20C沥青砼中面层试验日期检测单位岳阳市公路桥梁基建总公司中心试验室用水温(℃) 新拌和场样品名称热料仓（12~22mm）样品来源容器容积 V(L) 堆积密度 kg/m3 集料的烘干质量 ma(g) 1865.2 1634.5 表干相对密度集料的表干质量 mf(g) 1873.2 1641.8 集料的水中质量 mw(g) 1180.2 1033.4 集料的水中质量 mw(g) 1180.2 1033.4 吸水率（%） 0.4 0.4 ρ 表观相对密度 γ a=ma/(ma-mw) 2.723 2.719 表干相对密度 γ s=mf/(mf-mw) 2.703 2.699 毛体积相对密度γ b 2.691 2.687
软颗粒质量（g） 4.75~9.5 9.5~16 0 0 0 0 0 0 >16 0 0 0 总量 0 0 0
软颗粒含量（% ） 0 0 0
平均值（%）
0
试验专业监理工程师意见:
试验人员：
复核：
CS305
试验后烘干试样质量 m1(g) 2984.5 2985.2
平均值 (%) 0.5
试验用的集料总质量针片状颗粒含量平均值(%) m0(g) Qc=m1/mo× 100（%）
2 承包人自检意见：
试验专业监理工程师意见：
试验人员：
复核：
细集料技术性能试验记录表
承包单位：监理单位：检测单位样品名称用
复核：
粗集料技术性能试验记录表
承包单位：合同号：编号：监理单位：途 AC-20C沥青砼中面层试验日期检测单位岳阳市公路桥梁基建总公司中心试验室用热料仓（3~6mm）水温(℃) 新拌和场样品名称样品来源容器容积 V(L) 堆积密度 kg/m3 集料的烘干质量 ma(g) 733.2 700.6 表干相对密度集料的表干质量 mf(g) 738.5 705.7 集料的水中质量 mw(g) 463.3 443.2 集料的水中质量 mw(g) 463.3 443.2 吸水率（%） 0.7 0.7 ρ 表观相对密度 γ a=ma/(ma-mw) 2.717 2.722 表干相对密度 γ s=mf/(mf-mw) 2.684 2.688 毛体积相对密度γ b 2.664 2.669
堆积密度 (容重) g/cm3 表观相对密度（视比重）
岳阳市公路桥梁基建总公司中心试验室
CS306-1
合同号: 编试验日期样品来源水温(℃)
容器加砂质量 m1(kg) 5.822 5.830 饱和面干试样、水瓶质量m2(g) 1402.5 1404.2 (m1-m0)/V (g/cm3) 1.689 1.692 m0/(m0+m1-m2) 2.717 2.720
