Revit建筑设计操作方法及界面解读Revit是一种专业的建筑信息建模（BIM）软件，广泛应用于建筑行业。
使用Revit进行建筑设计可以提高效率和准确性。
本文将介绍Revit的主要操作方法和界面解读，帮助读者快速上手并了解其功能和特点。
一、Revit操作方法1. 创建项目在打开Revit软件后，首先需要创建一个新的项目。
在"文件"菜单中，选择"新建"，然后选择"项目"。
根据需求选择合适的项目模板，如建筑、结构或机电等。
接下来，可以设置项目的单位、坐标系等参数。
2. 绘制建筑元素通过Revit的绘图工具，可以快速创建各种建筑元素，例如墙体、楼板、柱子等。
在"建模"菜单中，选择相应的工具，并按照设计需求在图纸上进行绘制。
Revit的智能识别功能可以自动捕捉和连接相邻的元素，提高绘图效率。
3. 创建族族除了使用内置的建筑元素，Revit还支持创建自定义的族族。
通过"族编辑器"可以创建专属的建筑元素，例如特殊形状的窗户、门等。
这些自定义的族族可以被保存在库中，以备将来使用。
4. 进行建筑分析Revit提供了多种建筑分析工具，例如能源分析、结构分析和照明分析等。
通过这些工具，可以评估建筑的性能表现，优化设计方案，提高建筑的可持续性和效率。
5. 进行协作设计Revit支持多人协同设计，不同的设计人员可以同时对同一项目进行编辑。
通过Revit Server或BIM 360等工具，可以实现项目文件的共享和同步，提高团队合作效率。
二、Revit界面解读1. 菜单栏Revit的菜单栏位于软件窗口的顶部，包含“文件”、“编辑”、“查看”、“插入”、“修改”等主要菜单。
通过菜单栏可以进行文件的打开、保存、复制，以及对建模元素的选择、编辑和删除等操作。
2. 工具栏Revit的工具栏位于菜单栏的下方，包含一系列常用工具按钮。
BIM_小别墅速成(Revit_软件)-在建筑设计和施工领域中，BIM（建筑信息模型）软件已经被广泛应用，它的优点是可以减少误差、提高工作效率和交付品质，并且可以更好地管理和协调项目。
现在，我们将介绍如何使用Revit软件来创建一个小别墅模型并快速完成设计和预算。
第一步：创建项目和设置基本参数在Revit中，我们可以创建一个新的项目，然后设置项目名称、单位、项目位置、高度等基本参数。
根据实际情况设置并保存项目参数，准备开始设计。
第二步：创建建筑模型用Revit软件进行小别墅设计，首先需要创建建筑模型。
选择对应的模板，在模型空间中，使用墙体工具、柱子工具、楼板工具、梁工具等基本构建工具，按照实际需求创建建筑模型。
Revit软件支持BIM技术，输入尺寸信息后，即可自动绘制墙、窗、门等构件，并具有反应功能，方便设计者实时观察设计成果。
第三步：添加家具和其他细节在建筑模型基础上，可以添加家具、灯具、装饰等各种细节。
Revit软件提供了许多家具和装饰元件，设计者可以从库存中选择并定制它们的尺寸和材质。
设计者还可以直接导入3D模型，例如沙发、电器等，并进行调整和布局。
第四步：细化施工计划和预算设计者可以用Revit软件来细化施工计划和预算。
在建筑模型中添加能源和材料属性，例如电气、水管、冷却管、门、窗等，并在软件上设置材料成本和人工成本，从而得出施工的总成本。
此外，设计者还可以使用软件的进度条和图表，来跟踪和管理施工进度。
第五步：输出构建文档和3D模型一旦设计和预算的所有细节都得到了确认，设计者可以使用Revit软件输出构建文档和3D模型。
由于Revit软件中有建筑模型和施工计划的集成参数，因此，设计者可以自动为施工工人和承包商生成项目文档，例如平面图、立面图、物料清单和施工图。
总之，使用Revit软件进行小别墅设计可以大大提高效率，减少错误和误差，还能更好地管理和控制施工成本和时间。
施工过程中，BIM技术的优势体现在更精确、更高效和更细致的施工计划和预算中。

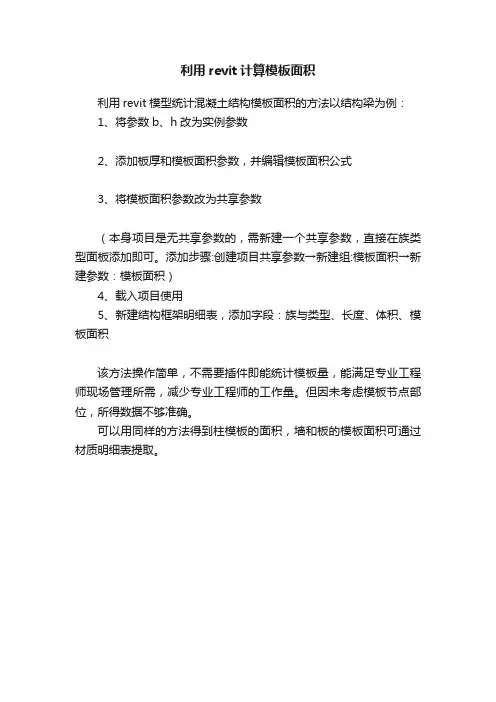

利用revit计算模板面积
利用revit模型统计混凝土结构模板面积的方法以结构梁为例：
1、将参数b、h改为实例参数
2、添加板厚和模板面积参数，并编辑模板面积公式
3、将模板面积参数改为共享参数
（本身项目是无共享参数的，需新建一个共享参数，直接在族类型面板添加即可。
添加步骤:创建项目共享参数→新建组:模板面积→新建参数：模板面积）
4、载入项目使用
5、新建结构框架明细表，添加字段：族与类型、长度、体积、模板面积
该方法操作简单，不需要插件即能统计模板量，能满足专业工程师现场管理所需，减少专业工程师的工作量。
但因未考虑模板节点部位，所得数据不够准确。
可以用同样的方法得到柱模板的面积，墙和板的模板面积可通过材质明细表提取。

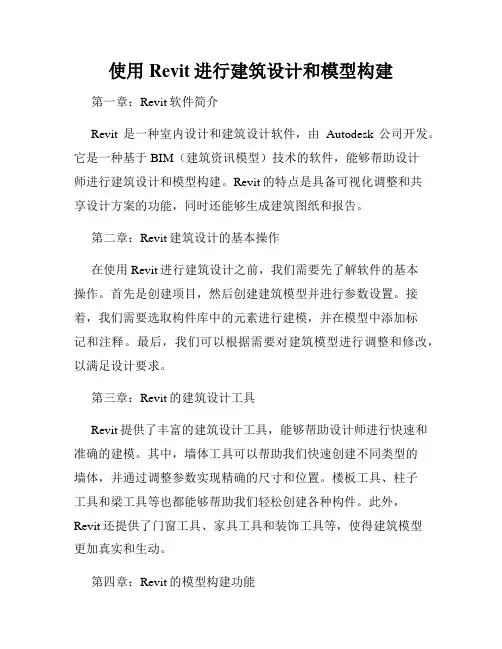

使用Revit进行建筑设计和模型构建第一章：Revit软件简介Revit是一种室内设计和建筑设计软件，由Autodesk公司开发。
它是一种基于BIM（建筑资讯模型）技术的软件，能够帮助设计师进行建筑设计和模型构建。
Revit的特点是具备可视化调整和共享设计方案的功能，同时还能够生成建筑图纸和报告。
第二章：Revit建筑设计的基本操作在使用Revit进行建筑设计之前，我们需要先了解软件的基本操作。
首先是创建项目，然后创建建筑模型并进行参数设置。
接着，我们需要选取构件库中的元素进行建模，并在模型中添加标记和注释。
最后，我们可以根据需要对建筑模型进行调整和修改，以满足设计要求。
第三章：Revit的建筑设计工具Revit提供了丰富的建筑设计工具，能够帮助设计师进行快速和准确的建模。
其中，墙体工具可以帮助我们快速创建不同类型的墙体，并通过调整参数实现精确的尺寸和位置。
楼板工具、柱子工具和梁工具等也都能够帮助我们轻松创建各种构件。
此外，Revit还提供了门窗工具、家具工具和装饰工具等，使得建筑模型更加真实和生动。
第四章：Revit的模型构建功能Revit的模型构建功能使得建筑师可以轻松创建复杂的建筑模型。
建筑师可以根据具体需求，使用楼梯工具和电梯工具创建楼梯和电梯，使用屋顶工具创建复杂的屋顶形态。
此外，Revit还提供了管道工具和通风工具等，帮助建筑师进行管道和通风系统的建模。
这些功能使得建筑师能够更加高效地进行建模和构建。
第五章：Revit的建筑解决方案除了基本的建筑设计和模型构建功能外，Revit还提供了一系列的建筑解决方案，帮助设计师解决设计过程中的问题。
例如，Revit的能量分析工具可以帮助我们评估建筑的能源效率，提供建筑节能的建议。
Revit的结构分析工具可以帮助我们评估建筑的结构稳定性，并找出潜在的结构问题。
这些解决方案使得建筑设计更加全面和可靠。
第六章：Revit的协作功能Revit的协作功能使得多个设计师可以同时参与一个项目，实现团队之间的无缝合作。

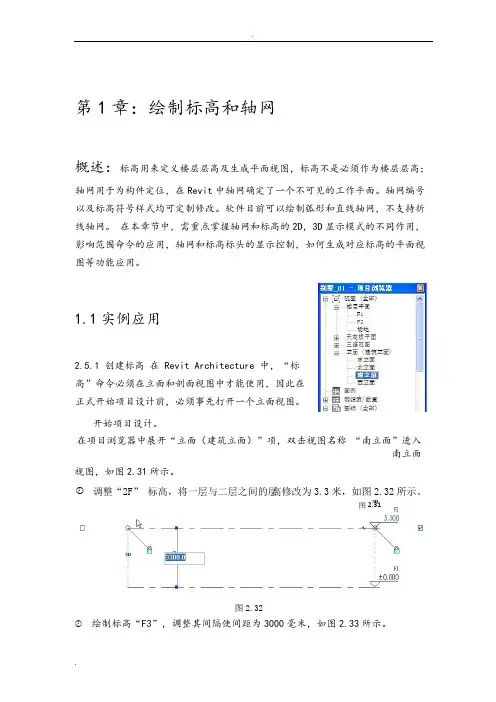

第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit中轴网确定了一个不可见的工作平面。
轴网编号以及标高符号样式均可定制修改。
软件目前可以绘制弧形和直线轴网，不支持折线轴网。
在本章节中，需重点掌握轴网和标高的2D，3D显示模式的不同作用，影响范围命令的应用，轴网和标高标头的显示控制，如何生成对应标高的平面视图等功能应用。
1.1实例应用2.5.1 创建标高在 Revit Architecture 中，“标高”命令必须在立面和剖面视图中才能使用，因此在正式开始项目设计前，必须事先打开一个立面视图。
开始项目设计。
在项目浏览器中展开“立面（建筑立面）”项，双击视图名称“南立面”进入南立面视图，如图2.31所示。
调整“2F” 标高，将一层与二层之间的层高修改为3.3米，如图2.32所示。
图2.31图2.32绘制标高“F3”，调整其间隔使间距为3000毫米，如图2.33所示。
图2.33利用“复制”命令，创建地坪标高和－1F。
选择标高“F2”，单击“修改标高”选项卡下“修改”面板中的“复制”命令，选项栏勾选多重复制选项“多个”。
移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值3750后按“Enter”键确认后复制新的标高，如图2.34所示。
继续向下移动光标，分别输入间距值2850、200后按“Enter”键确认后复制另外2根新的标高。
分别选择新复制的3根标高，单击蓝色的标头名称激活文本框，分别输入新的标高名称0F、-1 F、-1 F-1 后按“Enter”键确认。
结果如图2.35所示。
图2.34 图2.35至此建筑的各个标高就创建完成，保存文件。
需要注意的是：在Revit Architecture中复制的标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目浏览器中的“楼层平面”项下也没有创建新的平面视图。
bim数字化建模(revit)的基本概念及其应用领域
Revit数字化建模（Revit）的基本概念及其应用领域如下：
Revit的基本概念：
1、Revit中的元素：Revit模型由多种元素组成，包括墙体、屋顶、地板、门窗、家具等。
每个元素都有其特定的属性和参数，可以通过Revit的界面进行编辑和修改。
2、Revit中的视图：Revit提供了多种视图类型，包括平面视图、立面视图、截面视图等。
通过切换视图，可以查看和编辑模型的不同方面。
3、Revit中的族：族是Revit中的可重复使用的元素，如门、窗、家具等。
Revit提供了丰富的族库，用户可以直接使用现有的族，也可以创建自己的族。
4、Revit中的连接：Revit支持模型之间的连接和参照，通过连接，可以在不同模型之间保持一致性。
Revit的应用领域：
1、建筑设计和规划：Revit软件可以帮助建筑师进行建筑设计和规划工作，包括建筑模型的创建、编辑和分析。
2、建筑施工和管理：Revit软件可以帮助施工人员进行施工任务的安排和协调，生成详细的施工图和工程量清单，并进行施工模拟和优化。
3、建筑性能和能源分析：Revit软件内置了一系列的能源分析工具，可以帮助用户评估建筑性能和能源消耗情况。
4、建筑装配和制造：Revit软件可以帮助用户进行建筑装配和模块化设计，实现建筑施工和制造的工厂化生产。
Revit建筑设计绘制及家具建模方法Revit是一款功能强大的建筑设计软件，被广泛应用于建筑行业。
它不仅可以提供高效的建筑设计绘制工具，还能进行家具建模，为设计师提供更加全面的设计支持。
本文将介绍Revit建筑设计绘制的方法以及家具建模的步骤。
一、Revit建筑设计绘制方法在使用Revit进行建筑设计绘制时，首先需要创建一个项目，并设置建筑的基本参数，如建筑的类型、结构等。
在项目创建完成后，可以进行以下步骤进行绘制：1. 绘制墙体：选择墙体工具，在平面图上绘制墙体的外轮廓，然后调整墙体的高度和厚度。
2. 创建楼板：使用楼板工具，根据设计需求在平面图上绘制楼板的形状，并设置楼板的厚度和材质。
3. 添加屋顶：使用屋顶工具，根据设计需求在平面图上绘制屋顶的形状，并设置屋顶的高度和坡度。
4. 完善窗户和门：选择窗户和门的工具，根据设计需求在墙体上绘制窗户和门的位置和类型，并设置它们的尺寸。
5. 添加家具：选择家具工具，在楼层平面图上绘制家具的位置和类型，并设置它们的尺寸和样式。
6. 设计系统：可以使用Revit提供的各种系统工具，如电气系统、水暖系统等，根据设计需求进行绘制。
7. 生成立面和剖面图：根据楼层平面图生成立面和剖面图，用于展示建筑的外观和内部结构。
以上步骤只是Revit建筑设计绘制的基本方法，根据具体需求，还可以进行更加详细和复杂的绘制。
二、Revit家具建模方法在Revit中进行家具建模，可以使设计师更加准确地了解设计效果，并进行实时的三维展示。
以下是家具建模的步骤：1. 导入家具模型：Revit支持导入各种家具模型的文件格式，如DWG、SKP等。
选择合适的文件格式，将家具模型导入到Revit中。
2. 进行位置调整：在导入家具模型后，对家具的位置进行调整，确保其在建筑平面图中的位置准确。
3. 设置家具参数：根据设计需求，设置家具的参数，如尺寸、材质、颜色等。
4. 进行家具细节调整：根据实际情况，对家具的细节进行调整，如改变家具的角度、曲线等。
学习使用AutodeskRevit进行建筑模型设计使用Autodesk Revit进行建筑模型设计1. 简介Autodesk Revit是一款专业的建筑信息建模（BIM）软件，广泛应用于建筑设计、施工和运营中。
通过Revit，建筑师和设计团队可以在三维环境中创建、修改和模拟建筑模型，为建筑项目提供全面的信息管理和协作能力。
2. Revit的基础知识2.1 用户界面Revit的用户界面友好且直观，主要包括菜单栏、工具栏、属性面板和视图区域等部分。
设计人员可以根据需要自定义和调整用户界面，以适应自己的工作习惯。
2.2 元素族和类型在Revit中，建筑元素被分为族（Family）和类型（Type）两个层级。
族是一组具有共同特征和参数的元素集合，如窗户、门等；而类型则是一组定义了族的参数和特性的实例，如特定尺寸和材料等。
3. 建筑模型的创建3.1 项目设置在开始创建建筑模型之前，需要进行项目设置。
包括设定项目的单位制、空间设置、工程设置等，确保模型的准确性和一致性。
3.2 模型构建可以通过Revit的建筑组件库选择并放置墙体、楼板、柱子等基本构建组件。
在放置一组元素时，可以使用束系统（Grid System）来辅助定位和对齐。
同时，Revit还提供了多种建模工具，如拉伸、旋转和移动，以满足不同的建筑需求。
4. 平面图和立面图设计4.1 平面图设计Revit可以快速生成平面图，并自动进行标注和尺寸控制。
可以通过创建图例、导入CAD图纸或插入图像等方式，使平面图更加详细和直观。
4.2 立面图设计选择适当的显示样式和图像渲染技术，可以使立面图呈现出逼真的效果。
Revit提供了丰富的材质和贴图库，以及灯光和阴影效果，可以为设计团队提供一个可视化的工具。
5. 建筑模型的注释和标注Revit支持自动生成建筑模型的注释和标注。
设计师可以在模型的不同视图中添加文本、尺寸线、图例等，以便对模型进行详细的说明和解释。
同时，Revit还提供了内置的碰撞检测功能，可以识别出模型中可能存在的冲突和问题。
