400x850梁侧模板荷载 计算书(PKPM2012)

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=1000mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)500mm。

梁模板使用的木方截面40×80mm，梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×28.800=25.920kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.00=38.664N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 37.50cm3；截面惯性矩 I = 28.13cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×25.920+1.40×5.400)×0.200×0.200=0.155kN.m经计算得到面板抗弯强度计算值 f = 0.155×1000×1000/37500=4.124N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×25.920×2004/(100×6000×281250)=0.166mm面板的最大挠度小于200.0/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×1.00×0.50/2=9.67kN穿梁螺栓直径为14mm；穿梁螺栓有效直径为11.6mm；穿梁螺栓有效面积为 A=105.000mm2；穿梁螺栓最大容许拉力值为 [N]=17.850kN；穿梁螺栓承受拉力最大值为 N=9.666kN；穿梁螺栓的布置距离为侧龙骨的计算间距500mm。

梁模板计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:KL9。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40；梁截面高度 D(m):0.85混凝土板厚度(mm):0.12；立杆纵距（沿梁跨度方向间距）La(m):0.40；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：6.00；梁两侧立柱间距(m):0.60；承重架支设:木方支撑平行梁截面B；立杆横向间距或排距Lb(m):0.40；采用的钢管类型为Φ48×3.00；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：东北落叶松；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.6；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底模板支撑的间距(mm)：200.0；面板厚度(mm)：16.0；5.梁侧模板参数主楞间距(mm)：500；次楞间距(mm)：300；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向间距(mm)：600；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度40mm，高度80mm；主楞龙骨材料：木楞,，宽度40mm，高度60mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=400mm，梁截面高度 H=800mm，H方向对拉螺栓2道，对拉螺栓直径14mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)900mm。

梁模板使用的木方截面38×80mm，梁模板截面侧面木方距离300mm。

梁底模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2；钢筋自重 = 1.500kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90×28.800=25.920kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四、梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×0.80=30.931N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.80×1.80/6 = 43.20cm3；截面惯性矩 I = bh3/12 = 80.00×1.80×1.80×1.80/12 = 38.88cm4；式中：b为板截面宽度，h为板截面高度。

梁、木模板、侧模设计计算（荷载及荷载组合）1. 荷载计算模板及其支架的荷载，分为荷载标准值和荷载设计值，后者应以荷载标准值乘以相应的荷载分项系数。

1）荷载标准值hH F(2)振捣混凝土时产生的水平荷载标准值可按下表采用：2振捣混凝土时产生的水平荷载标准值确定值为22）荷载设计值(1) 计算模板及其支架的荷载设计值，应为荷载标准值乘以相应的荷载分项系数：(2)模板工程属临时性工程。

由于我国目前还没有临时性工程的设计规范，所以只能按正式结构设计规范执行。

a. 对钢模板及其支架设计，其荷载设计值可乘以0.85系数予以折减,但其截面塑性发展系数取1.0。

b. 采用冷弯薄壁型钢材,由于原规范对钢材容许应力值不予提高,因此荷载设计值也不予折减,系数为1.0。

c. 对木模板及其支架的设计,当木材含水率小于25%时,其荷载设计值可乘以0.9系数予以折减。

d. 在风荷载 作用下,0.8系数予以折减。

2. 荷载组合1）荷载类别及编号名称类别编号荷载值（kN/m 2）振捣混凝土时产生的荷载活载(5) 5.60 新浇筑混凝土对模板侧面的压力恒载(6)86.40 2）荷载组合项次项目荷载组合（kN/m 2）承载力验算荷载刚度验算荷载1梁侧面模板(5)+(6)92.00 (6)86.40 侧压力计算分布图：其中：h 为有效压头高度h =F /γc （m ）梁、木模板、侧模设计计算说明：本程序中包含了梁侧模板所有计算参数，您无需查阅规范和相关手册，就能进行计算，您对哪个参数不清楚时，点击红色方框，系统会自动弹出提示对话框，当计算结果不能满足要求时，您可以重新修改设计参数，直到满足要求为止。

横木肋的截面特征值木模板的截面特征值肋宽肋高截面模量W惯性矩I板厚截面模量W惯性矩 I弹性模量Ecm cm cm3cm4cm cm3cm4N/mm210541.67 104.2 1.522.50 16.9 9000参数名称符号单位设计参数参数名称符号单位设计参数板面均布恒载加活载q kN/m48.79 木肋均布恒载加活载q kN/m16.26 刚度验算荷载q kN/m37.86 刚度验算荷载q kN/m12.62 横向内木肋间距a m0.20 螺杆水平间距x m0.60 外主肋间距L m0.60 螺杆竖向间距y m0.6030001. 木模板面计算：σmax=kN/mm2<0.0150 kN/mm2满足ωmax=mm<0.50 mm满足2. 内木肋计算：σmax=kN/mm2<0.0150 kN/mm2满足ωmax=mm< 1.50 mm满足3. 螺杆直径计算： D =mm4. 外肋计算：主肋按3σmax=0.138 kN/mm2<0.2050 kN/mm2满足ωmax=0.661 mm< 1.50 mm满足。

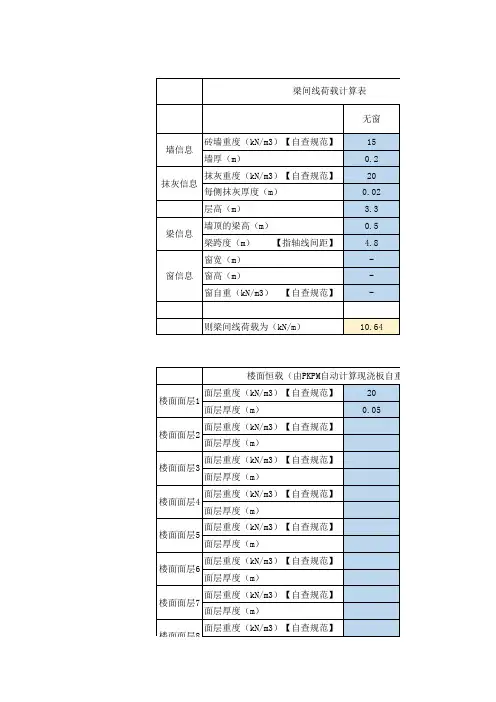

一、PM参数输入1、在计算底板时，注意梁、板保护层厚度取50mm;与土直接接触的梁板保护层厚度取50mmI；关于保护层厚度取值问题，可参见二类a环境下，结构构件保护层厚度和裂缝控制的感想2、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;3、一般情况下混凝土容重取26KN/M3;4、上部楼层梁柱混凝土保护层厚度统一取30mm,不再区分25mm和30mm；5、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按1.6KN/M2考虑，其它按实际情况取；6、梁间墙体线荷载，240墙体统一按4.2KN/M2,120墙体统一按3.0KN/M2,注意考虑门窗洞口折减和挑板自重；7、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于JCCAD导荷布桩.二、结构楼面布置信息：1、板厚一般按板短跨1/35取值；普通楼层板厚不小于100mm,屋面板厚不小于120mm,对局部露台，当板跨较小时，板厚也可以取100mm;2、楼梯间板厚取0,电梯间全房间开洞，且注意楼板错层;三、楼面荷载传导计算：1、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取8.0KN/M2,活载对普通多层住宅楼梯取2.5KN/M2,对高层住宅或者消防楼梯取3.5KN/M2,当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；2、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：1、一般情况下，普通楼层考虑0.3mm裂缝控制，底板考虑0.2mm裂缝控制，地下车库顶板可根据覆土厚度，先按0.3mm控制，可做一定放大，如按0.25mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按0.3mm进行裂缝控制；2、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：1、在布桩时，该项导荷作为参考条件，以JCCAD为主，如框架剪力墙结构，JCCAD 里面墙体分担的荷载较多，柱分担的荷载较少；反之，PM导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：1、混凝土容重取26KN/M2;在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;2、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应41.4;对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；3、模拟施工加载选加载3;4、风荷载信息栏中，对结构基本周期，按SATWE整体计算周期结果，将振型1周期进行返输入;注意体型分段数，对有地下室，裙房结构，应分别分段;5、同时选考虑偶然偏心和考虑双向地震；6、对有斜交抗侧力构件，应注意该项取值;7、对计算振型数，应按实际情况取，且使有效质量系数大于90%;8、应注意周期折减系数，对不同结构类型取不同值，对框架结构取。

400 mm×850 mm梁模板支架计算书&&&湖酒店工程；工程建设地点：kkk；属于kkk结构;地上3层;地下1层；建筑高度：20m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。

本工程由hjkg投资建设，lhjl设计，;jnk地质勘察，hjl监理，组织施工；由kkk 担任项目经理，kk担任技术负责人。

一、参数信息本算例中，取lkl作为计算对象。

梁的截尺寸为400 mm×850 mm，支撑长度为6.3 m。

根据工程实际情况及公司现有施工工艺采用梁底支撑小楞平行梁跨方向的支撑形式。

（一）支撑参数及构造梁两侧楼板混凝土厚度(mm):250；立杆纵距l a(m):0.6；立杆上端伸出至模板支撑点长度a(m):0.3；立杆步距h(m):1.5；板底承重立杆横向间距或排距l(m):0.8；梁支撑架搭设高度H(m):15.9；梁两侧立杆间距l b(m):0.8；（二）材料参数面板类型为木面板，梁底支撑采用方木。

竖向力传递通过双扣件。

木方截面为60mm×80mm，梁底支撑钢管采用Ф48×3.0钢管，钢管的截面积为A=4.24×102mm2，截面模量W=4.49×103mm3，截面惯性矩为I=1.08×105 mm4。

木材的抗弯强度设计值为f m＝13 N/mm2,抗剪强度设计值为f v＝1.3 N/mm2,弹性模量为E＝12000 N/mm2,面板的抗弯强度设计值为f m＝13 N/mm2,抗剪强度设计值为f v＝1.3 N/mm2,面板弹性模量为E＝9000 N/mm2。

荷载首先作用在梁底模板上，按照"底模→底模小楞→水平钢管→扣件/可调托座→立杆→基础"的传力顺序，分别进行强度、刚度和稳定性验算。

（三）荷载参数梁底模板自重标准值为0.3kN/m2；梁钢筋自重标准值为1.5kN/m3；施工人员及设备荷载标准值为1kN/m2；振捣混凝土时产生的荷载标准值为2kN/m2；新浇混凝土自重标准值：24kN/m3。

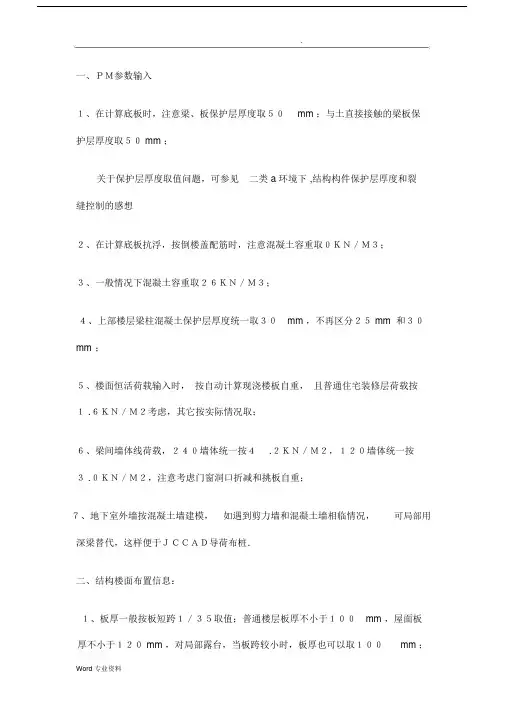

一、ＰＭ参数输入１、在计算底板时，注意梁、板保护层厚度取５０mm ；与土直接接触的梁板保护层厚度取５０ mm ；关于保护层厚度取值问题，可参见二类 a 环境下 ,结构构件保护层厚度和裂缝控制的感想２、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／Ｍ３；３、一般情况下混凝土容重取２６ＫＮ／Ｍ３；４、上部楼层梁柱混凝土保护层厚度统一取３０mm ，不再区分２５ mm 和３０mm；５、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按１ .６ＫＮ／Ｍ２考虑，其它按实际情况取；６、梁间墙体线荷载，２４０墙体统一按４.２ＫＮ／Ｍ２，１２０墙体统一按３ .０ＫＮ／Ｍ２，注意考虑门窗洞口折减和挑板自重；７、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于ＪＣＣＡＤ导荷布桩．二、结构楼面布置信息：１、板厚一般按板短跨１／３５取值；普通楼层板厚不小于１００mm ，屋面板厚不小于１２０ mm ，对局部露台，当板跨较小时，板厚也可以取１００mm ；２、楼梯间板厚取０，电梯间全房间开洞，且注意楼板错层；三、楼面荷载传导计算：１、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取８.０ＫＮ／Ｍ２，活载对普通多层住宅楼梯取２.５ＫＮ／Ｍ２，对高层住宅或者消防楼梯取３.５ＫＮ／Ｍ２，当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；２、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：１、一般情况下，普通楼层考虑０.３mm 裂缝控制，底板考虑０ .２mm 裂缝控制，地下车库顶板可根据覆土厚度，先按０.３mm 控制，可做一定放大，如按０.２５ mm 裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按０ .３mm 进行裂缝控制；２、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：１、在布桩时，该项导荷作为参考条件，以ＪＣＣＡＤ为主，如框架剪力墙结构，ＪＣＣＡＤ里面墙体分担的荷载较多，柱分担的荷载较少；反之，ＰＭ导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：１、混凝土容重取２６ＫＮ／Ｍ２；在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取０ＫＮ／Ｍ３；２、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应≤１.４；对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；３、模拟施工加载选加载３；４、风荷载信息栏中，对结构基本周期，按ＳＡＴＷＥ整体计算周期结果，将振型１周期进行返输入；注意体型分段数，对有地下室，裙房结构，应分别分段；５、同时选考虑偶然偏心和考虑双向地震；６、对有斜交抗侧力构件，应注意该项取值；７、对计算振型数，应按实际情况取，且使有效质量系数大于９０％；８、应注意周期折减系数，对不同结构类型取不同值，对框架结构取０.７，框架剪力墙结构取０ .８，剪力墙结构取０ .９；９、柱墙设计时活荷载不折减，传给基础的活荷载折减，考虑梁活荷不利布置，并填写最高层号；１０、应注意对非住宅办公教室等建筑，设计墙、柱和基础时的折减系数，应按荷载规范取；１１、普通搂层梁梁端负弯距调幅系数取０.８５；１２、梁设计弯距放大系数取１.０，考虑０ .３mm 裂缝控制；中梁刚度放大系数取１ .５，其余按默认值；注意对基础拉梁，无底板的情况，中梁刚度放大系数取１ .０；１３、框架－剪力墙结构，０.２Ｑ０调整应从底层到屋顶(主要楼层，一旦结构内收则不往上调整 )；１４、一般不考虑梁柱重叠部分简化为刚域，选混凝土柱的计算长度系数执行混凝土规范；一般楼层梁柱混凝土保护层厚度取３０mm ，地梁混凝土保护层厚度取５０ mm ；与土直接接触的梁板保护层厚度取５０mm ；１５、柱配筋计算原则，按单偏压计算，再按双偏压校核角柱；一般柱轴压比控制在０ .８５以内；１６、一般多层不考虑Ｐ－效应，高层考虑Ｐ－效应；且应查看建筑结构的总信息一栏，结构刚重比EJd/GH**2是否大于 2.7,然后判断是否考虑Ｐ－效应；１７、其余按默认值；七、特殊构件补充定义：１、除支撑在梯柱上的梯梁外，一般无需点梁铰接；２、注意标高不在同一标高处的梁，当两边高差大于梁高时，如支座不连续，可以考虑铰接；３、注意指定转换梁；选取角柱；４、注意多塔信息的输入，在该步修改混凝土等级和多塔的层高，各塔一层以上的配筋可按单塔计算来配筋；５、执行第７步生成ＳＡＴＷＥ数据文件及数据检查后，如有人防地下室顶板，点取第１０步人防荷载修改，对地下室非人防区，人防荷载取０；如再需运行第７步时，选择保留用户自定义的人防荷载；八、结构内力配筋计算：１、一般情况层刚度比计算按地震剪力与地震层间位移的比；多层和规则的小高层，地震作用分析方法可选择侧刚分析法，并按ＬＤＬＴ侧刚分解；对高层和不规则小高层地震作用分析方法按总刚分析法；线形方程组解法按ＶＳＳ向量稀疏求解器；２、其余按默认；九、画图：指导思想：出图应规范化，讲究效率，避免个性，对同一小区的类似住宅，应保持统一；批量生产，既安全又要兼顾节省．注意与建筑,电气 ,暖通 ,给排水专业的密切配合 .１、桩（包括抗压和抗拔），对一个小区由一个人计算完成，提供承载力，标记符号应统一；２、底板厚度，抗浮水位，配筋指导方向．裂缝控制，挡土墙配筋等，应由一个人来协调，具体图纸设计由各设计人完成；３、一个小区不同幢楼的竖向构件，如户型相同，应尽量保持一致，且竖向构件(主要指柱 )，考虑１０～２０％的安全系数；４、原则上楼梯、节点全部由一个人来完成，楼梯平面、剖面、节点全部拷贝建筑，节点不能随意拆分，把建筑索引全部照搬过来，去掉建筑填充和粉刷线，再标注板厚 (尤其是悬挑板 )，标配钢筋．. Word 专业资料。

大梁侧模板计算书一、梁侧模板基本参数梁模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成梁侧模板时，通过穿梁螺栓将梁体两侧模板拉结，每个穿梁螺栓成为外龙骨的支点。

模板面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。

内楞采用方木，截面50×100mm，每道内楞1根方木，间距150mm。

外楞采用方木，截面50×100mm，每道外楞2根方木，间距400mm。

穿梁螺栓水平距离400mm，穿梁螺栓竖向距离450mm，直径20mm。

梁侧模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

新浇混凝土侧压力计算公式为下式中的较小值:其中—— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取1.000h ； T —— 混凝土的入模温度，取35.000℃；V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.500m ； 1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=7.090kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=7.100kN/m 2倒混凝土时产生的荷载标准值 F2= 4.000kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

计算的原则是按照龙骨的间距和模板面的大小, 按支撑在内楞上的三跨连续梁计算。

面板计算简图1.抗弯强度计算f = M/W < [f]其中 f —— 面板的抗弯强度计算值(N/mm 2)；M —— 面板的最大弯距(N.mm)；W —— 面板的净截面抵抗矩,W = 40.00×1.80×1.80/6=21.60cm 3；[f] —— 面板的抗弯强度设计值(N/mm 2)。

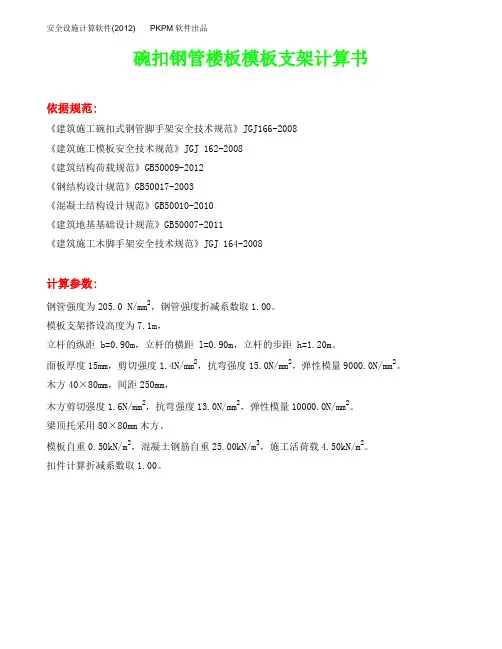

碗扣钢管楼板模板支架计算书依据规范:《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为7.1m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.20m。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

木方40×80mm，间距250mm，木方剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量10000.0N/mm2。

梁顶托采用80×80mm木方。

模板自重0.50kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载4.50kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48×3.5。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000×0.130×0.900+0.500×0.900=3.375kN/m活荷载标准值 q2 = (2.000+2.500)×0.900=4.050kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.50×1.50/6 = 33.75cm3；I = 90.00×1.50×1.50×1.50/12 = 25.31cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×3.375+1.40×4.050)×0.250×0.250=0.061kN.m 经计算得到面板抗弯强度计算值 f = 0.061×1000×1000/33750=1.800N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×3.375+1.4×4.050)×0.250=1.458kN 截面抗剪强度计算值T=3×1458.0/(2×900.000×15.000)=0.162N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×3.375×2504/(100×9000×253125)=0.039mm 面板的最大挠度小于250.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。

400x850梁侧模板荷载计算书(pkpm2012)梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm ，高度850mm ，两侧楼板厚度130mm 。

模板面板采用普通胶合板。

内龙骨布置5道，内龙骨采用40×80mm 木方。

外龙骨间距600mm ，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置2道，在断面内水平间距150+450mm ，断面跨度方向间距600mm ，直径14mm 。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

木方剪切强度1.6N/mm 2，抗弯强度13.0N/mm 2，弹性模量10000.0N/mm 2。

170170170170150450850m m400mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h ； T —— 混凝土的入模温度，取20.000℃；V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取1.000。

根据公式计算的新浇混凝土侧压力标准值 F1=33.390kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×42.500=38.250kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

墙模板计算书一、墙模板基本参数计算断面宽度400mm ，高度800mm ，两侧楼板厚度200mm 。

模板面板采用普通胶合板。

内龙骨间距200mm ，内龙骨采用38×80mm 木方，外龙骨采用双钢管48mm×2.8mm。

对拉螺栓布置1道，在断面内水平间距400mm ，断面跨度方向间距600mm ，直径14mm 。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；800mmH —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数1.00，实际计算中采用新浇混凝土侧压力标准值: F1=1.00×27.000=27.000kN/m 2考虑结构的重要性系数1.00，倒混凝土时产生的荷载标准值: F2=1.00×4.000=4.000kN/m 2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

面板的计算宽度取0.60m 。

荷载计算值 q = 1.2×27.000×0.600+1.40×4.000×0.600=22.800kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:截面抵抗矩 W = bh 2/6 = 60.00×1.50×1.50/6 = 22.50cm 3；截面惯性矩 I = bh 3/12 = 60.00×1.50×1.50×1.50/12 = 16.88cm 4； 式中：b 为板截面宽度，h 为板截面高度。

梁模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为5.6米，基本尺寸为：梁截面B×D=1550mm×2000mm，梁支撑立杆的横距(跨度方向) l=0.50米，立杆的步距h=1.20米，梁底增加4道承重立杆。

梁顶托采用80×80mm方木。

图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000×2.000×1.550+0.350×1.550=78.042kN/m活荷载标准值q2 = (2.000+2.500)×1.550=6.975kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 155.00×1.80×1.80/6 = 83.70cm3；I = 155.00×1.80×1.80×1.80/12 = 75.33cm4；(1)抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.2×78.042+1.4×6.975)×0.200×0.200=0.414kN.m经计算得到面板抗弯强度计算值f = 0.414×1000×1000/83700=4.942N/mm2面板的抗弯强度验算f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.2×78.042+1.4×6.975)×0.200=12.410kN 截面抗剪强度计算值T=3×12410.0/(2×1550.000×18.000)=0.667N/mm2 截面抗剪强度设计值[T]=1.40N/mm2抗剪强度验算T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×85.017×2004/(100×6000×753300)=0.204mm 面板的最大挠度小于200.0/250,满足要求!二、梁底支撑方木的计算（一）梁底方木计算作用荷载包括梁与模板自重荷载，施工活荷载等。

梁模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130-2001)。

支撑高度在 4 米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为 5.6 米，基本尺寸为：梁截面BXD=1550mm< 2000mm，梁支撑立杆的横距(跨度方向)1=0.50米，立杆的步距h=1.20 米，梁底增加4道承重立杆。

梁顶托采用80 >80mm方木。

图 1 梁模板支撑架立面简图采用的钢管类型为48>3.5。

、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000 2.>000 >1.550+0.350 1>.550=78.042kN/m 活荷载标准值q2 =(2.000+2.500) 1.55>0=6.975kN/m面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 155.00 1>.80 >1.80/6 = 83.70cm3；I = 155.00 1.8>0 >1.80 >1.80/12 = 75.33cm4；(1) 抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm) ；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q ——荷载设计值(kN/m) ；经计算得到M = 0.100 (>1.2 7>8.042+1.4 6>.975) 0>.200 >0.200=0.414kN.m 经计算得到面板抗弯强度计算值 f = 0.414 10>00>1000/83700=4.942N/mm2 面板的抗弯强度验算 f < [f], 满足要求!(2) 抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600 百.2 78.042+1.4 6旳75) (X200=12.410kN截面抗剪强度计算值T=3 x12410.0/(2 1550.000 18.000)=0.667N/mm2截面抗剪强度设计值[T]=1.40N/mm2抗剪强度验算T < [T] ，满足要求!(3) 挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677 85(017 2004/(100 6000 >753300)=0.204mm面板的最大挠度小于200.0/250,满足要求!、梁底支撑方木的计算(一)梁底方木计算作用荷载包括梁与模板自重荷载，施工活荷载等。
