高周波吸塑机

高周波的工作原理高周波熔接高周波塑胶熔接机（又名高频机、高周波），是塑料热合的首选设备，它是利用高频电场使塑料内部分子振荡产生热能而进行各类制品熔合。

主要用于：各种聚氯乙烯（PVC）为主的塑胶熔接、焊接、烫金等。

吸塑包装（包括上下双泡罩热合切边，泡罩与纸板热合切边等），汽车内饰件、坐垫、商标、文具、贴纸、塑料封面、吹气玩具、鞋类制品、雨帆、雨伞、雨衣、皮包、名牌、水床、遮阳板、车门板，各种包装袋、手提软袋等的热合加工，各种凹凸开关的花纹图案、字母文字的压制。

装上简单装置还可进行烫金加工。

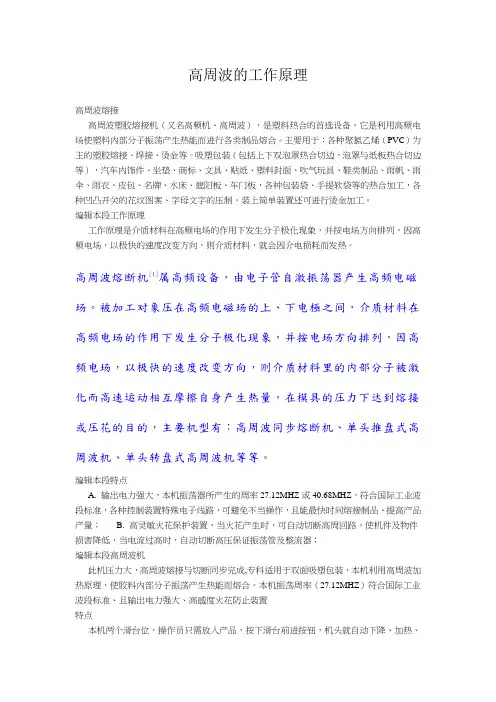

编辑本段工作原理工作原理是介质材料在高频电场的作用下发生分子极化现象，并按电场方向排列，因高频电场，以极快的速度改变方向，则介质材料，就会因介电损耗而发热。

高周波熔断机[1]属高频设备，由电子管自激振荡器产生高频电磁场。

被加工对象压在高频电磁场的上、下电極之间，介质材料在高频电场的作用下发生分子极化现象，并按电场方向排列，因高频电场，以极快的速度改变方向，则介质材料里的内部分子被激化而高速运动相互摩擦自身产生热量，在模具的压力下达到熔接或压花的目的，主要机型有：高周波同步熔断机、单头推盘式高周波机、单头转盘式高周波机等等。

编辑本段特点A. 输出电力强大，本机振荡器所产生的周率27.12MHZ或40.68MHZ，符合国际工业波段标准，各种控制装置特殊电子线路，可避免不当操作，且能最快时间熔接制品、提高产品产量；B. 高灵敏火花保护装置，当火花产生时，可自动切断高周回路，使机件及物件损害降低，当电流过高时，自动切断高压保证振荡管及整流器；编辑本段高周波机此机压力大，高周波熔接与切断同步完成,专科适用于双面吸塑包装，本机利用高周波加热原理，使胶料内部分子振荡产生热能而熔合。

本机振荡周率（27.12MHZ）符合国际工业波段标准、且输出电力强大、高感度火花防止装置特点本机两个滑台位，操作员只需放入产品，按下滑台前进按钮，机头就自动下降、加热、上升，滑台退出，完成全部简单操作过程，工作人员无需特别培训就可使用本机；输出力的调较：采用特有低损失的同轴振荡器，可以随时因模具大小及胶料厚薄而调较输出力的强弱，使操作高周波机时不做成干扰电讯，不是其它牌子可以比较，出力的调较亦可配合时间制，可最大出力在最短时间内熔断产品，提高生产量；保护装置：限流保护：当输出力调较过大时，会切断高周输出故可保护机内电子管不致因电流过大而损坏；(1) 火花保护：在工作过程中，如果模具产生跳火现象，保护器会切断输出，模具亦自动上升、离开产品、使模具不致跳火而损坏；(2) 紧忽制：在工作过程中，可以随时停止高周波输出同时模具回到原位。

吸塑的生产工艺(详细版)尺寸稳定性好，易成型。

PETG是一种环保物料，可周转使用，适用于包装电子、五金、玩具、食品、化妆品和研究用品等。

GAG是一种半结晶性材料，比PE更坚硬，具有更高的强度和抗疲劳性，但容易变脆，耐侯性却很高。

三、吸塑成型工艺吸塑成型是一种将片材加热软化后，吸附在模具表面进行成型的工艺。

其主要工艺流程包括加热、吸附、成型、冷却和脱模等环节。

其中，加热温度和时间、吸附时间和成型时间、冷却时间等都会影响成型效果和产品质量。

因此，在生产过程中需要严格控制这些参数，以确保产品的一致性和稳定性。

四、吸塑产品的应用吸塑产品广泛应用于电子、五金、玩具、食品、化妆品、研究用品等领域。

其优点包括造型多样、成本低廉、生产效率高、环保等。

同时，吸塑产品也存在一些缺点，如易变形、易破碎、不耐高温等。

因此，在应用过程中需要根据产品的特性和使用环境进行合理选择和使用。

耐疲劳性、耐摩擦性和尺寸稳定性优异，且可直接撕边，是一种高度结晶的聚合物，表面光滑有光泽。

但是，压高周波后只能压，不能撕边。

此材料在150度左右仍然保持其力学性能。

这种材料有易破碎的问题，同时根据温度不同可能会出现发白现象。

不同厂家生产的颜色也会有偏差，可能偏向兰色或白色。

该材料广泛应用于电子、五金、化工、食品、玩具、化妆品、研究用品、纺织器材和汽车配件等领域。

它透明度高，不易破边，属于环保物料，可周转使用。

为了识别吸塑原料，可以通过看环保标识、密度和强度法以及燃烧法进行辨别。

不同材料的密度、强度和燃烧情况也有所不同。

制作吸塑模具需要按照图纸进行石膏模制作流程。

依实物制作石膏模的流程相对简单，使用硫酸钙（CaSo4）制作石膏模的时间短，易于修改，成本低，方便制作样品。

但是，石膏模的易烂是一个问题。

铜模制作流程需要使用铜（Cu）作为材料，成型时间为25-30秒，使用寿命为60-80小时。

修补时使用不饱和聚脂树脂腻子，但洁度差，挡墙小于2毫米的打样会烂模，有倒扣打样脱50-200次。

Major Machine / Equipment Name List(主要机器名称表)1.塑胶/ 五金制品类火花机EDM (Electron Discharge Machine)车床Lathe钻床Drill / Drilling Machine钻孔机Hole drilling machine高周波机Ultrasonic Welding Machine超声波机Supersonic Welding Machine热熔接机Heat sealing machine吸塑机Blister Packing Machine收缩机Shrink Wrap Machine移印机Pad Printing Machine丝印机Silk Screen Printing Machine注塑机/啤机Injection Molding Machine磨床Grinding Machine混料机Materials Mixer碎/打料机Regrinding Machine铣床/锣床Milling Machine铣刀Milling Cutter冲床Stamp Molding Machine冲孔机Piercer线切割机Wire Cutting Machine点焊机Spot Welding Machine烫金机Heat Transfer Machine / Hot Stamping Machine真空机Vacuum Machine发电机Power Generator空压机Air Compressor金属探测器Metal Detector电脑锣床CNC (Computerized Numerical Control) Milling Machine 电镀Electro Plating搪胶机Roto-Casting Machine吹瓶机/吹塑机Blow Molding Machine稀释剂Thinner车发机Hair Rooting Machine植毛机Flocking Machine抛光机Polishing Machine封口机Sealing Machine合金啤机/压铸机Die Casting Machine冲床裁断机Die cutting machine2. 陶瓷/ 树脂制品类炼泥机Mud refining machine练土机Earth making machine旋坯机Revolving cutting machine注浆成型Slurrying forming machine滚压成型Roll pressing forming machine上彩Painting / Coloring / Decoration / Ornament 窑Kiln立方窑Cubic Kiln隧道窑Tunnel Kiln滚道窑Rolling Kiln成形机Forming Machine上釉Glazing石蜡Paraffin球磨机Globe-Milling Machine滚压机Rolling Pressing Machine3.木材制品类干燥机Drying Machine集尘机Vacuum Cleaner吸尘机Dust Collecting Machine煤油干燥机Kerosene Drying Machine涂装机Gesso Coating Machine搅拌机Mixer平面印花机Printing machine凸出印花机Embossing Machine刨机/刨床Planer machine角花机Frame Ornament Machine磨刀机Saw Grinder分条机Splitting Machine多片机Multi-blade Saw成型机Molding Machine指接机Finger Joint Machine喷漆机Paint Spraying Machine砂平机Sanding Machine拉线机Scratching Machine打箔机Gold Foil Breaking Machine修饰机Finishing Spraying Machine切角机Corner Cutting Machine钉角机Corner Stapling Machine上胶机Glue Applying Machine包装流水线Assembling Conveyor Lines打包机Strap Packing Machine4. 布品/ 服装制品类电脑制样Computer marker拉布机Spreading machine验布机Fabric Inspection Machine电剪Electrical Cutter钢丝网手套Steel-mash glove速利床尾剪Speeding Cutter裁床Cutting Table冲床裁断机Die cutting machine双针平车Double needle sewing machine单针平车Single needle sewing machine线钉车Picot sewing machine水波车 3 thread overlock stitch sewing machine 急钮车/撞钉机Snap button machine打胶钮车Plastic button setting machine刀车Elastic setting machine测试拉力机Pull test machine狗牙车Embroidery lace machine钮门车Button Hole Sewing Machine拉襟车Cover stitch sewing machine钉钮车Buttoning Sewing Machine喋骨车/五线车Over-locking Sewing Machine人字车Zigzag Sewing Machine挑脚车Blind Stitching Machine打枣车Bar-tacking Machine钉珠Beading漂白Bleaching染色Dyeing打鸡眼Eyelet Setting挑脚Bottom Hemming挑边机Blind Hemming Machine上拉链Fixing of Zipper刺绣Embroidering上袖口Attaching cuffs to the sleeves穿腰带Inserting Belt onto Garment钉麦头Labelling熨衣Pressing / Ironing电蒸斗Electrical Steam Iron压朴机Fusing Machine抽湿烫床Moisture-Extract Ironing Table吸风剪线机Thread-End Cutter运输带式验针机Conveyor type needle detector手提式验针机Portable type needle detector分线机Thread Winder灯箱Light Box脱水机Water Extracting Machine充棉机Stuffing Machine松棉机Puffing Machine缩水机Pre-shrinkage machine翻裤机Bottom leg returning machine钢丝网手套Mesh glove5.电线类/ 电子类绕线机Coil winding machine剪线/剥皮Cutting & Stripping引线尺寸Stripping dimension拉尺Tape measure压端子Terminal crimping拉力计Pull force tester电气连续性测试Continuity test测试夹具Test jig烙铁Soldering iron电烙铁Temperature control soldering iron 电动起子Electric screw driver点胶机Glue dispenser螺丝批Electronic screwing driver手腕带测试仪Wrist strap tester直流电源DC power supply锡浆厚度测试仪Soldering thickness tester锡池Soldering pot热风回流炉Hot air reflow oven波峰焊Wave soldering system铆接Riveting fastening system压接机Air pressing machine防水测试Waterproof tester打磨机Platter machine气动系统Pneumatic system保险柜Strong box打蜡机Burnish machine老化测试夹具Aging test jig双秒表Double needle meter吸尘器Dust collector磁化机Magnetize machine超声波清洗机Ultrasonic cleaning machine6.测量仪器名称磅秤Weighing Scale电子天平Electronic Balance拉力测试仪Tension Tester数显卡尺Digital caliper游标卡尺Vernier caliper千分尺Micrometer温湿度仪Thermo-Humidity indicator温度计Thermometer频率计Cymometer电子除湿炉Electronic dehumidity oven瞄准仪/准直仪Auto collimator探头Jig with needle connector离子发生器/离子风机Ionizer物镜分配仪Lens dispenser抖晃仪Jitter meter测色仪Color Measuring Instrument比色仪Color Comparing Instrument干燥箱Dry Cabinet静电测量仪Electrostatic V oltmeter除静电设备Electrostatic Eliminating Equipment 蒸发器-旋转Evaporator-Rotary恒温恒湿设备Humidity Test Chamber离子计Ion Meter离心机Centrifuge放大镜Magnifier显微镜Microscope湿度计Moisture Meter万用表Multi-meter示波器Oscilloscope压力测试仪Pressure Instrument搅拌器-磁性Stirrer-Magnetic转速计Tachometer张力计Tension Gauge扭力测试仪Torque Instrument超声波测厚仪Ultrasonic Thickness Gauge振动计Vibration Meter粘度计Viscometer传感器Sensor7.印刷纸品类7色柔版印刷机7 color flex printing machine on napkin 单色凹版印刷机 1 color gravure printing machine自动复卷机Auto paper rolling machine平压机Hand fed die-cutting machine复卷机Re-winding machine纸杯机Paper cup machine纸盘机Paper plate machine自动纸盘啤机Paper plate die-cutting machine自动分切机Auto sheeting machine纸张分切机Paper shred cutting machine叉车Fork lifter胶膜分条机Cello shred cutting machine过油机Varnish sealing machine设计Artwork design分色Color separation打稿Color proofing拼版Film setting切纸Paper cutting连水油印刷U.V. In line U.V. water base printing烫金机凹凸Hot stamping embossing水油Water base磨光Calendering光油Varnishing吸塑油Heal seal coating送胶P.P送哑水油Mat WB送U.V. Mat U.V.送哑胶Mat P.P裱纸Lamination下栏Detaching摺纸Paper folding滚切PVC roll cutting丝印Silk screen printing烫金Hot stampingPVC啤盒PVC die-cutting切片Notching裱片Window patching胶盒Box jointing埋面Cover lid binding粘角Corner binding车魔术贴Velcro sewing摺盒Box folding8. 鞋类空气枪Air gun毛刷Brush铁槌Hammer拔钉器Nail puller钳子Pincer鞋拔Shoe horn贴沿条机Welt attaching machine上胶机/贴合机Cementing and attaching machine集尘设备Dust collector加热箱Heated chamber后踵整形机Heel seat pounding & shaping machine蒸汽式鞋面定型机Humid vamp setting machine烤箱Oven自调式压底机Universal sole attaching machine真空箱式加硫定型机Vacuum tank vulcanizing machine回转式真空加硫定型机Rotary vacuum vulcanizing machine加硫机Vulcanizing machine木楦Wood last皮带输送机Belt conveyor滚筒输送机Roller conveyor立体回转式输送带Solid rotating conveyor整型机Moulding machine铝楦Aluminum last拉邦钳Lasting pincer两节式鞋楦Hinge last冲孔器Piercer打孔机Holing machine鞋眼打孔机Eyelet puncher钻孔机Drilling machine后跟打钉机Heel nailing machine上糊机Cementing machine真空吸尘机Vacuum cleaner纸盒定型机Carton making machine射出成型机Injection molding machine气压钉跟机Pneumatic heel tacking machine后踵定型机Backpart moulding machine鞋面定型机Boot vamp moulding machine定型机Shaping machine急速加热冷却后踵定型机Quick heating and cooling counter shaping machine 送料机Raw material delivery machine真空干燥机Vacuum dryer悬挂式干燥机Hanging dryer内线缝底机Mackay stitcher外线机Out seam stitcher瓷热机Ceramic heater清胶机Glue cleaning machine蒸湿式热定型机Humid heat setting unit中底打钉机Insole stapling gun墙式压底机Walled sole attaching machine铆合机Rivet setter划线机Shoe lined machine前邦机Toe lasting machine中邦机Waist lasting machine腰邦机Cement side laster后邦机Counter lasting machine气压拔楦机Pneumatic last slipping machine扫刀Wiper砂轮研磨机Emery wheel grinding machine拔楦机Last extracting machine鞋面蒸湿机Upper conditioner磨底机Sole rubbing machine磨皮机Buffing machine修内里机Lining trimming machine修边机Trimming machine削里机Shaving machine削皮机Skiving machine鞋带机Shoe lace machine蒸气式热风烫平机Steam heating pressing machine量皮机Surface measuring and calculating machine 切条机Strip cutting machine片皮机Splitting machine剪带机Strap cutting machine滚边机Folding machine热熔胶套头印置机Thermo-plastic toe puff applying machine 耐磨试验机Abrasion tester老化试验机Aging tester拉力试验机Tensile strength tester湿度计Moisture tester压缩永久变形试验机Permanent compression tester粘度计Viscosity meter万能材料试验机Universal materials tester破裂强度试验机Bursting strength tester染色脱色试验机Dyeing decoloring tester耐黄变试验机Non-yellowing machine耐硫化试验机Action of sulphur test machine永久伸长率试验机Permanent tension tester硬度计Hardness tester曲折弯度试验机Flexing tester耐寒试验机Freezing tester耐滑试验机Slip resistance tester控制板Control panel斩刀Cutting die切割垫板Cutting board量脚器Foot gauge粉碎机Crusher泡棉贴合机Foam pasting machine中底包边机Insole edge covering machine 中底组合成型机Insole assembling machine中底定型机Insole moulding machine鞋头跷度Toe spring鞋带头Lace tip鞋眼扣环Eyelet clip中底垫皮Sock lining拔空气钉Pull out staple贴底Outsole attaching后跟包皮Heel cover砂轮式磨粗Stone roughing鞋底催化机Sole activator中底滚边Insole binding鞋口滚边Top line binding弯边/卷边机Crimping machine鞋领Collar帆布鞋Canvas shoe功夫鞋Kungfu shoe麻布鞋Linen shoe休闲鞋Leisure shoe登山鞋Mountaineering shoe无后套拖鞋Mule海滩鞋Beach comber牛仔靴Cowboy shoe中童女鞋Girl’s shoe大童女鞋Misses shoe女鞋Ladies shoe男鞋Men’s shoe缎面鞋Satin shoe雨鞋Rain shoe便鞋(无松紧带式) Slip-on便鞋(有松紧带式) Slip-in工作鞋Work shoe。

高周波塑料熔接机安全操作规程范文如下：
一、操作员必须接受相关安全培训并持有效证书。

二、在使用高周波塑料熔接机时，操作员必须穿戴符合安全要求的个人防护装备，包括手套、护目镜和工作服。

三、在进行机器操作前，操作员应检查设备和工作区域是否安全并清洁。

四、操作员应每日检查机器的电气系统和机械部件是否正常运转，并及时报告任何异常情况。

五、禁止擅自更改高周波塑料熔接机的操作设置，操作员必须按照规程操作。

六、在使用过程中如发现异常声音或异味，应立即停机检查并排除故障。

七、操作员必须保持清醒状态，严禁酗酒醉酒或服用影响工作安全的药物。

八、操作结束后应将高周波塑料熔接机设备关闭并拔掉电源插头，确保安全。

九、禁止将未经培训的人员擅自操作高周波塑料熔接机。

十、禁止在操作过程中私自离开工作岗位，必须严格遵守操作规程。

以上是高周波塑料熔接机安全操作规程范文，希望能够帮助您更好地了解和掌握安全操作要求。

第 1 页共 1 页。

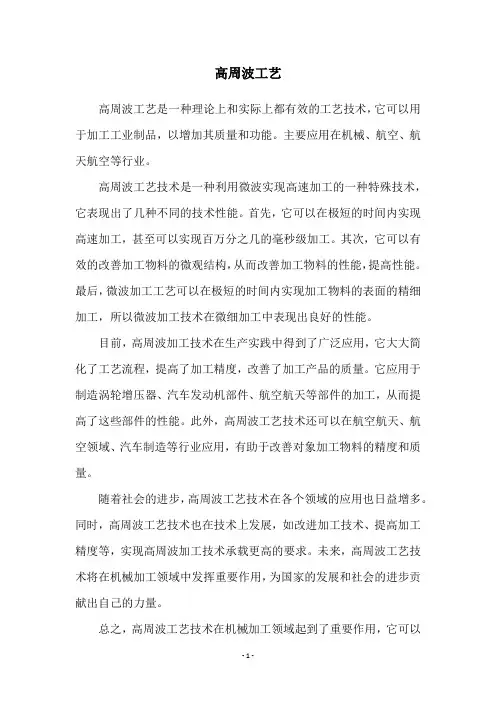

高周波工艺
高周波工艺是一种理论上和实际上都有效的工艺技术，它可以用于加工工业制品，以增加其质量和功能。

主要应用在机械、航空、航天航空等行业。

高周波工艺技术是一种利用微波实现高速加工的一种特殊技术，它表现出了几种不同的技术性能。

首先，它可以在极短的时间内实现高速加工，甚至可以实现百万分之几的毫秒级加工。

其次，它可以有效的改善加工物料的微观结构，从而改善加工物料的性能，提高性能。

最后，微波加工工艺可以在极短的时间内实现加工物料的表面的精细加工，所以微波加工技术在微细加工中表现出良好的性能。

目前，高周波加工技术在生产实践中得到了广泛应用，它大大简化了工艺流程，提高了加工精度，改善了加工产品的质量。

它应用于制造涡轮增压器、汽车发动机部件、航空航天等部件的加工，从而提高了这些部件的性能。

此外，高周波工艺技术还可以在航空航天、航空领域、汽车制造等行业应用，有助于改善对象加工物料的精度和质量。

随着社会的进步，高周波工艺技术在各个领域的应用也日益增多。

同时，高周波工艺技术也在技术上发展，如改进加工技术、提高加工精度等，实现高周波加工技术承载更高的要求。

未来，高周波工艺技术将在机械加工领域中发挥重要作用，为国家的发展和社会的进步贡献出自己的力量。

总之，高周波工艺技术在机械加工领域起到了重要作用，它可以
有效的改善加工物料的微观结构，同时又可以在短时间内实现精度的加工，从而提高了加工物料的性能。

目前，高周波工艺技术已经被应用到各行各业领域，正在发挥着重要作用，未来，高周波工艺技术将在机械加工领域中发挥更大的作用，有助于推动国家和社会的发展。

高周波塑料熔接机安全操作规程范本第一章总则第一条目录第二条适用范围第三条安全操作规程的基本原则第四条安全操作规程的主要内容第二章安全责任第五条责任主体第六条责任的内容第三章生产准备第七条设备检查及维护第八条周边设施配套第九条安全措施的制定和安装第四章安全操作第十条操作定位及操作动作第十一条规程执行第十二条工作责任和连带责任第五章灾害事故的处理第十三条灾害事故处理的原则第十四条灾害事故处理的程序第十五条灾害事故后的处理和记录第六章安全纪律第十六条安全纪律要求第十七条安全纪律的监督和检查第十八条重大事故责任追究第七章监督检查第十九条安全监督检查的目的第二十条安全监督检查的内容第二十一条安全监督检查的方式和次数第二十二条安全监督检查的结果处理第一章总则第一条目录本规程是为了规范高周波塑料熔接机的安全操作，保障操作人员的生命财产安全，避免生产事故发生，提供操作规范，明确责任，确保设备的正常运行。

第二条适用范围本规程适用于所有使用高周波塑料熔接机的操作人员。

第三条安全操作规程的基本原则1. 安全第一：生产过程中，安全永远是第一位的。

2. 预防为主：做到预防为主、治理为辅，防患于未然。

3. 依法安全：按照法律法规和相关标准来执行，确保操作合法合规。

4. 个人责任：每个操作人员都有自己的安全责任，不能推卸和逃避责任。

第四条安全操作规程的主要内容1. 安全责任：明确责任主体和责任内容。

2. 生产准备：设备检查及维护，周边设施配套，安全措施的制定和安装。

3. 安全操作：操作定位及操作动作，规程执行，工作责任和连带责任。

4. 灾害事故的处理：灾害事故处理的原则，灾害事故处理的程序，灾害事故后的处理和记录。

5. 安全纪律：安全纪律要求，安全纪律的监督和检查，重大事故责任追究。

6. 监督检查：安全监督检查的目的，安全监督检查的内容，安全监督检查的方式和次数，安全监督检查的结果处理。

第二章安全责任第五条责任主体1. 高周波塑料熔接机的使用单位负有高周波塑料熔接机的安全运行责任。

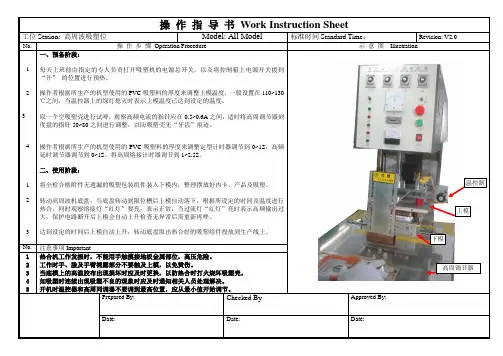

操作指导书Work Instruction Sheet工位Station: 高周波吸塑位Model: All Model 标准时间Standard Time：Revision: V2.0 No. 操作步骤Operation Procedure 示意图Illustration一、预备阶段：1 每天上班前由指定的专人负责打开吸塑机的电源总开关，以及将控制箱上电源开关拨到“开”的位置进行预热。

2 操作者根据所生产的机型使用的PVC吸塑料的厚度来调整上模温度，一般设置在110~130℃之间，当温控器上的绿灯熄灭时表示上模温度已达到设定的温度。

3 取一个空吸塑壳进行试啤，观察高频电流的指针应在0.5~0.6A之间，适时将高周调节器刻度盘的指针50~80之间进行调整，以防吸塑壳无“牙齿”痕迹。

4 操作者根据所生产的机型使用的PVC吸塑料的厚度来调整定型计时器调节到0~1S，高频延时调节器调节到0~1S，将高周熔接计时器调节到1~2.5S。

二、使用阶段：1 将全检合格附件无遗漏的吸塑包装组件装入下模内，整理摆放好内卡、产品及吸塑。

2 转动高周波机底盘，当底盘转动到限位槽后上模自动落下，根据所设定的时间及温度进行热合。

同时观察熔接灯“红灯”要亮，表示正常，当过流灯“红灯”亮时表示高频输出过大，保护电路断开后上模会自动上升检查无异常后需重新再啤。

3 达到设定的时间后上模自动上升，转动底盘取出热合好的吸塑组件投放到生产线上。

No.注意事项Important1 热合机工作发振时，不能用手触摸接地板金属部位，高压危险。

2 工作时手、脸及手臂裸露部分不要触及上模，以免烫伤。

3 当底模上的高温胶布出现损坏时应及时更换，以防热合时打火烧坏吸塑壳。

4 如吸塑时连续出现吸塑不良的现象时应及时通知相关人员处理解决。

5 开机时温控器和高周同调器不要调到最高位置，应从最小值开始调节。

Prepared By: Checked By Approved By:Date: Date: Date:上模下模温控器高周调节器。

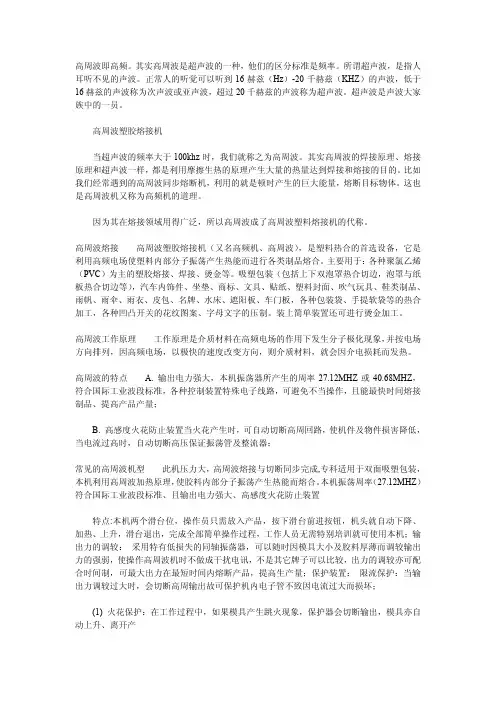

高周波即高频。

其实高周波是超声波的一种，他们的区分标准是频率。

所谓超声波，是指人耳听不见的声波。

正常人的听觉可以听到16赫兹（Hz）-20千赫兹（KHZ）的声波，低于16赫兹的声波称为次声波或亚声波，超过20千赫兹的声波称为超声波。

超声波是声波大家族中的一员。

高周波塑胶熔接机当超声波的频率大于100khz时，我们就称之为高周波。

其实高周波的焊接原理、熔接原理和超声波一样，都是利用摩擦生热的原理产生大量的热量达到焊接和熔接的目的。

比如我们经常遇到的高周波同步熔断机，利用的就是顿时产生的巨大能量，熔断目标物体。

这也是高周波机又称为高频机的道理。

因为其在熔接领域用得广泛，所以高周波成了高周波塑料熔接机的代称。

高周波熔接 高周波塑胶熔接机（又名高频机、高周波），是塑料热合的首选设备，它是利用高频电场使塑料内部分子振荡产生热能而进行各类制品熔合。

主要用于：各种聚氯乙烯（PVC）为主的塑胶熔接、焊接、烫金等。

吸塑包装（包括上下双泡罩热合切边，泡罩与纸板热合切边等），汽车内饰件、坐垫、商标、文具、贴纸、塑料封面、吹气玩具、鞋类制品、雨帆、雨伞、雨衣、皮包、名牌、水床、遮阳板、车门板，各种包装袋、手提软袋等的热合加工，各种凹凸开关的花纹图案、字母文字的压制。

装上简单装置还可进行烫金加工。

高周波工作原理 工作原理是介质材料在高频电场的作用下发生分子极化现象，并按电场方向排列，因高频电场，以极快的速度改变方向，则介质材料，就会因介电损耗而发热。

高周波的特点 A. 输出电力强大，本机振荡器所产生的周率27.12MHZ或40.68MHZ，符合国际工业波段标准，各种控制装置特殊电子线路，可避免不当操作，且能最快时间熔接制品、提高产品产量；B. 高感度火花防止装置当火花产生时，可自动切断高周回路，使机件及物件损害降低，当电流过高时，自动切断高压保证振荡管及整流器；常见的高周波机型 此机压力大，高周波熔接与切断同步完成,专科适用于双面吸塑包装，本机利用高周波加热原理，使胶料内部分子振荡产生热能而熔合。

鞋类⾼频（⾼周波）技术资料感⾔⼀、鞋业现状:⽬前在⼤陆台商鞋⼚，不仅供⼤于求，⽽且所接之单价⼜低，⼗⾜买⽅市场，再加上市场的竞争激烈，不易掌握市场，使产品⽣命期缩短，增加开发成本，⽽客户⼜以鞋⼚为仓库，有单即下，不但增加⼯⼚作业的⼯作量，并提⾼成本的周转，更得⾯对每⽉最低⼯资的调整，和五⼤保险绝对落实(伤残、医疗、⽣育、退休、失业)再加上⼤陆鞋⼚的兴起……等种种因素，造成台商鞋⼚由合理的利润变为只有竞争性的利润，甚⾄为竞争性的价格所淘汰。

但是⽣产⾼单价鞋，更要有坚强的体质。

⽽改变和增进体质更需要有决⼼和时间，才能屹⽴鞋业界。

⼆、⽣存之道:需要有⼀个好的经营管理团队为基础(即⽣命共同体的理念)并以利润的三⼤根源;A.降低成本.B.提⾼效率.C.减少库存来衍⽣出更好的执⾏计划，⽽做更好的事，有如开发技转中⼼:a. 如何使⽣产简单化标准化，⽽根除⽣产的不良因素，才能保证⽣产顺畅。

b.如何创新，制度检讨，⽽降低成本c.做到经验传承，⽤以防愚防误，⽽培育⼈才中⼼。

总之!!为追求企业有利润⽣存之道，必须了解⼈不是成本⽽是会跑的资产，唯有互信才能留住⼈才，更要抱着抛弃昨⽇的⾃我，养成⾃动⾃发终⽣学习的习惯，以独⽴思考为导向,⽽勤于学习新知，勇于尝试改变，使知识转为利润，奠定管理和技术创新的压⼒，更要有报忧不报喜的信念，来做改善的基础，才有迎战未来，决胜未来的信⼼，更不会在这波汹涌潮流中所淹没⽽消失。

前⾔（1）⾸先本公司全体同仁谨以最诚恳的⼼感谢各位共同参予本次的研讨会。

（2）此研讨会主要议程在于让各位了解”⾼周波”的产⽣及所能应⽤的范围(含模具、印刷、TPU认识)（3）在此同时也更深⼊让各位了解”⾼周波”在⼈类⽣活中的要素---⾷、⾐、住、⾏、育、乐，六⼤要素中，牵系着紧密关系⽽且已达密不可分的程度。

（4）尤其更让各位能在耿诠有限公司的讲解下，充份的发挥及⼤胆的尝试。

（5）当然在本公司不断的研发前提下，⽆法控制的发展出新的产品，同时更融合了⼚家新信息，同步开发，且本公司有超越更多信息朝向各种未来的发展，研发出各种机型及降低各项成本以提⾼⽣产⼒并创造奇绩为⽬标，突破各项传统的制造⽅式并提升⽣产竞争⼒。

吸塑资料汇总真空吸塑概况真空吸塑包装被称为无容器包装，可大量节省包装的原辅材料，减少包装废弃物，符合全球大力倡导的适度和减量包装的要求。

真空吸塑包装是 20 世纪 80 年代发展起来的包装新技术和新材料，这种新技术和新材料，开始用于对药片、药丸、卫生丸、糖块等固体小件进行包装。

随着塑料软包装逐渐兴起，真空吸塑包装的应用更加广泛。

近年来，在我国真空吸塑包装开始用于对小型电器产品的包装。

很多大型家电的包装都是将包装的上下部分用硬包装支撑固定，外部则使用高强度的透明塑料膜。

许多小型家电如刻录机、DVD、EVD 等产品的包装都开始采用真空吸塑包装，它针对的是只需护其棱角，不必整体包装的商品，并以纸制型材作为其护边、护角、护顶、护底等防护包装材料，从而使其环保、成本、商业促销等都得以综合体现，开辟了包装减量化的新途径。

真空吸塑包装的主要优点是，节省原辅材料、重量轻、运输方便、密封性能好，符合环保绿色包装的要求；能包装任何异形产品，装箱无需另加缓冲材料；被包装产品透明可见，外形美观，便于销售，并适合机械化、自动化包装，便于现代化管理、节省人力、提高效率。

真空吸塑包装是在专用的包装机械上进行的，近年来随着商品包装向机械化、自动化方向发展，生产热成型包装机械的厂家发展很快，国内外已有多家专业生产真空吸塑包装设备的厂家。

虽然吸塑成型包装机的结构型式各不相同，但其原理基本上的相似的。

真空吸塑包装的工作原理是，热塑性复合塑料薄膜，经红外加热板加热软化下沉，真空吸盘工作台上放有预制的瓦楞纸板，在其上放有被包装的电器产品。

当薄膜经加热软化到一定程度时，真空吸盘工作台经压缩空气推动上升，使被包装产品与软件带有磁性一面的薄膜接触，同时打开真空室阀门。

此时产品与薄膜之间的空气，经真空孔抽吸到真空室内，从而使薄膜热粘性的一面紧紧吸附在产品与托板上，再经风扇冷却薄膜外表面，将多余的边料切去，折叠起吸塑后的瓦楞纸板成长方盒形，用胶带粘贴包装盒接口处，即包装成型。

高周波塑料熔接机安全操作规程
如下：
一、操作前须全面了解操作规程，并确保设备正常运行状态。

二、穿戴规定的劳动防护用品。

三、操作过程中应保持专注，严禁与他人交谈或受外界干扰。

四、操作人员必须合格通过相关培训并持有效证书。

五、操作时应准确操作操作按钮，严禁擅自调整设备参数。

六、不得超负荷使用设备，严禁私自改装设备。

七、操作人员应定期对设备进行检查和维护，确保设备处于正常工作状态。

八、操作结束后，应立即关闭设备电源，并进行必要的清洁和维护。

九、遇到设备故障或异常情况，应立即停止操作，并及时通知维修人员处理。

十、在操作过程中发现安全隐患，应立即上报，并进行整改。

十一、禁止在没有操作许可证的情况下进行操作。

十二、操作人员应遵守相关安全规定，严禁违反操作规程行为。

十三、对于不熟悉的操作或有疑问的情况，应及时向主管人员请教。

十四、如有操作不当导致设备故障，应及时报告，并配合维修人员排除故障。

十五、操作结束后，应将设备恢复至初始状态，清理工作环境。

十六、定期进行应急演练，提高员工应急处理能力。

十七、严格执行安全操作规程，确保操作安全有效进行。

第 1 页共 1 页。

高周波（安全）操作指引目的：1.1制订标准使后续热熔机使用及操作有依据可循。

1.2确保生产时操作者安全。

并保证生产之质量要求。

1.范围：适用于本公司”双头”高周波2.权责：3.1日常保养点检校正：使用单位3.2异常状况处置：相关单位4. 使用方法：4.1接通气源，拨起气体调节阀旋扭，将气压调整到5~8Kg范围内。

4.2合上电源入线空气开关和主机箱上的电源总开关，听到机体内有风机的旋转声。

打开面板上电源开关，观察电源指示灯（绿色）亮起，同时，温控开关指示灯亮。

4.3将上模安装在上模板上。

下模安装于托盘上。

4.4调模。

调节机头气动开关至手动，手动下降按钮使模具压下，使杠杆推到底后高度适中。

旋动上模吊装板上四角手柄螺丝调节上模四角平衡度，调整好平衡度后拧紧各螺丝。

在托盘上移动下模的位置，对准上模，调好后用胶带固定好。

4.5调高周。

在不压下模具的情况下打开高频开关，参考值:调节下降时间“2”；熔接时间“3”；定型时间“3”；上升时间“1”；R.F.POWER “4”；同调“60”；温度“100”。

等温度到了再试机。

4.6将吸塑罩下半片拿在手中，放入被包装物件，再将吸塑罩上半片对准下吸塑罩放好，再放入托盘模中。

机头气动开关至手动，推入托盘，机器手动下压成型。

取出料件检视包装熔接效果。

根据实际情况重新设定熔接时间（一般在2~4秒左右），按照前面的方法再次试压，适当增加熔接电流，使机器在设定的熔接时间内能熔接好料件。

熔接时间完成后等1~2秒冷却定型后使上模上升，取出料件。

经过多次试压调校达到要求后，即可将气动开关打开进行正常生产。

注意：每次生产前必须先将机器通电，让电子管预热15分钟后方可生产。

4.7模具预热和温控器的使用。

上模吊装板上设有发热器件和温控器。

根据产品情况需要预热时，需在生产前20分钟左右打开温控器并调整旋扭设定好温度。

此时温控器上红色指示灯亮着，等温度达到后指示灯熄灭，即可开始生产了。

(预热温度的高低需根据被熔接物的材质和厚度综合决定，一般PVC材料预热120℃左右，PET材料预热80℃左右。
