暖气管道安装方式(精)

明装暖气片的暗管最佳安装方法
明装暖气片的暗管是通过在墙面上安装管道并覆盖暖气片的方式进行安装。

下面是几个最佳的方法：
1. 准备工作：在安装之前，先确定暖气片的位置，并确保墙面处于平直状态。

使用测量工具测量出暗管的长度，并将其标记在墙上。

2. 材料和工具：购买合适尺寸的管道和相关配件，如管道夹、弯头等。

准备一个电钻、螺丝刀、墙面修复工具等必要的工具。

3. 开槽：使用电钻和合适的刀具在墙面上开槽，使管道能够嵌入墙内。

槽的深度应适合管道的直径，并保持均匀。

4. 安装管道：将管道插入槽内，确保管道与墙面紧密贴合。

根据需要，使用管道夹或支架来固定管道，确保安装牢固可靠。

5. 安装暖气片：将暖气片放置在墙面上，并将管道连接到暖气片上的进出水口。

使用螺丝刀和螺栓将暖气片固定在墙上。

6. 检查和修复：安装完毕后，检查管道和暖气片的连接是否紧密，检查是否有漏水或漏气的情况。

如有需要，使用墙面修复工具修复开槽处的墙面。

请注意，在进行明装暖气片的暗管安装时，最好由专业的水暖工进行操作。

他们具有专业的知识和经验，能够确保安装按照最佳方法进行，且安全可靠。

暖气管道安装方法暖气管道安装注意事项暖气在北方家家户户几乎都有，现在人们对生活质量的要求很高，在冬天暖气可以给我们带来一个很舒适的生活环境。

今天装修界小编要和大家说的是暖气管道安装方法，以及相关知识，大家可以一起来了解一起哦!暖气管道安装方法单管串联单管串联的安装，材料用量是比较低，改造的时间也很短。

劳动强度相对较弱。

在暖气管线排列方式中，其单管串联是为常见的一种，整个系统的水是先经过系统的第一组暖气片，后是第二组，第三组.....为此水温是按照串联的顺序逐渐降低。

双管异程并联双管异程并联的安装，管道行程较短，每组暖气片均可以单独控制，系统的水流平衡较单管串联会有大幅度的提高，其使用后温度较为均匀。

这种暖气管道安装方式，目前还具有一定的局限性，因每组暖气片的水流量不同，其前端回水距主管道较近，所以回的较快，其后端回水就较慢了，这种情况将可能造成末端暖气不够热或不热的现象。

双管同程并联双管同程并联又称之为双管同程，其特点与双管异程并联基本一样，只不过这两种暖气管道安装方式在运作原理上有所差异。

双管同程并联是先供后回，简单来说，就是前端第一组暖气片系统回水继续往下走，暂不向主管道循环，连接到下一组暖气片的回水管子，依次类推....到了最末端的暖气片时再回并一根回水管路，回到主管道的回水管上。

暖气管道安装注意事项管道坡度要求管道安装应有坡度，如设计无要求，其坡度应符合下列规定：1、热水采暖和热水供应管道及汽水同向流动的蒸汽和凝结水管道，在这种情况下，管道的坡度一般为0.003，注意不能小于0.002;2、汽水逆向流动的蒸汽和凝结水管道，坡度一般不能小于0.005。

注意安装排气和泄水装置在室内采暖管道安装的过程中，管道从门窗或从其他洞口、梁、柱、墙角等处绕过，其转角处如高于或低于管道水平走向，应在其最高点或最低点应分别安装排气和泄水装置，这样安装的主要作用是排除管道中的空气和最低处的脏物。

设置铁皮或者钢筋套管在管道穿过楼板和墙壁的时候，应该设置铁皮或者钢筋套管。

工程暖气管道安装方法规范1. 前言暖气管道是建筑物中传热、传导热能的重要部分，直接关系到室内温度和舒适度的提供。

为保证工程质量和安全性，必须按照规范进行安装。

本文将介绍一些工程暖气管道安装的方法规范，以确保管道系统的正常运行和长期稳定性。

2. 设计原则2.1 选择合适的材料：暖气管道应选用符合国家及行业标准的材料，如橡胶、塑料、铸铁、钢质等。

2.2 保证正常供热：设计时应根据使用环境、地理气候等因素合理安排管道布置，保证供热系统各分支均能正常供热。

2.3 防止漏水：在设计和施工中应充分考虑防水措施，使用高质量的管件和密封材料，避免漏水现象发生。

2.4 耐久性和可维护性：管道及其附件应具有足够的耐久性和可维护性，以保证系统长期稳定运行，方便维修和更换。

3. 安装步骤3.1 施工前准备：施工前需编制详细的施工方案和图纸，按照设计要求选购必要的材料和工具，并组织施工人员进行施工前的培训。

3.2 管道敷设：按照设计图纸的要求，在地面或墙壁上进行管道敷设，要确保管道的平整、稳固和固定。

3.3 管道连接：管道连接采用焊接、承插和卡箍连接等方法，连接处应严密、牢固且无渗漏。

3.4 防腐处理：钢质管道应进行防腐处理，以延长使用寿命并防止腐蚀。

3.5 系统冲洗：安装完成后，对整个管道系统进行冲洗，确保系统内无杂质和防腐剂残留。

3.6 终端设备安装：根据需要安装各种暖气终端设备，如散热器、暖风机等，并确保其与管道连接紧密可靠。

3.7 系统试运行：在施工结束后进行系统试运行，检查各部分功能是否正常，并对可能存在的问题进行调整和修复。

4. 安全措施4.1 施工过程中，应加强安全教育和培训，保证施工人员具备一定的技能和安全意识。

4.2 施工现场应设置明显的安全警示标志，设立必要的安全防护措施。

4.3 使用电焊设备时，应遵守操作规程，防止火灾和电击事故发生。

4.4 完成施工后，应进行系统检验和验收，并及时修复存在的安全隐患。

暖气片管道安装方法主要包括以下步骤：
1. 地面或墙壁开槽。

2. 铺设管路并护卡槽。

根据前期散热片定位的位置开槽铺设支管，根据客户需求可在支管铺设钢槽对管道进行保护，系统封闭注水打压。

3. 安装集分水器。

分、集水器是由分水器和集水器组合而成的水流量分配和汇集装置。

分水器安装要保持水平，安装完毕后要擦拭干净。

4. 对暖气片系统进行压力试验。

5. 按照装修进度进行。

散热片施工与水电施工同步进行，以免影响施工进度。

6. 安装暖气片。

将暖气片平稳放置，将阀门连接件与进出水口阀门连接在一起，使用水平尺测量暖气片是否平直，管路安装是否符合要求，然后使用管钳加固拧紧连接件。

7. 安装挂壁炉。

8. 客户对暖气片整个系统进行检查验收。

通常在更换施工时，工人会在管道上预留阀门，装好后应该进行冲压试验，证明没有跑，冒、滴、漏的地方才可完成验收。

9. 暖气片系统安装完成。

此外，还有串联跨越管法、同程并联法、异程并联法等安装方法，
这些方法各有优缺点，具体选择哪种方式可以根据实际情况来决定。

同时，在安装过程中还需要注意安全问题，如开槽时要注意不要破坏房屋结构等。

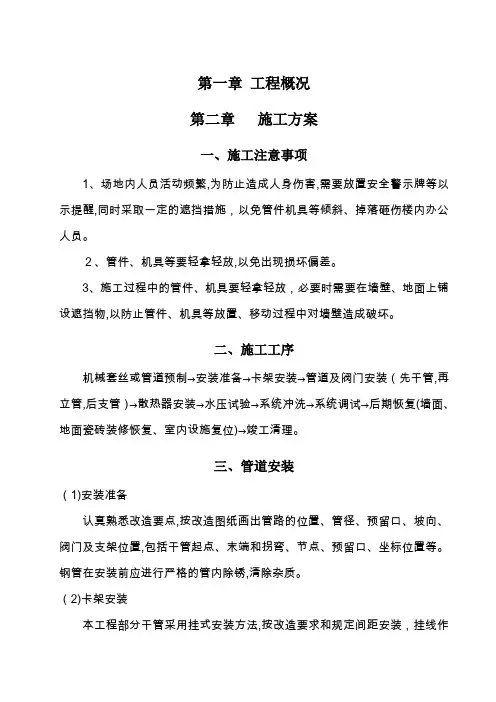

第一章工程概况第二章施工方案一、施工注意事项1、场地内人员活动频繁,为防止造成人身伤害,需要放置安全警示牌等以示提醒,同时采取一定的遮挡措施，以免管件机具等倾斜、掉落砸伤楼内办公人员。

２、管件、机具等要轻拿轻放,以免出现损坏偏差。

3、施工过程中的管件、机具要轻拿轻放，必要时需要在墙壁、地面上铺设遮挡物,以防止管件、机具等放置、移动过程中对墙壁造成破坏。

二、施工工序机械套丝或管道预制→安装准备→卡架安装→管道及阀门安装（先干管,再立管,后支管）→散热器安装→水压试验→系统冲洗→系统调试→后期恢复(墙面、地面瓷砖装修恢复、室内设施复位)→竣工清理。

三、管道安装（1)安装准备认真熟悉改造要点,按改造图纸画出管路的位置、管径、预留口、坡向、阀门及支架位置,包括干管起点、末端和拐弯、节点、预留口、坐标位置等。

钢管在安装前应进行严格的管内除锈,清除杂质。

（2)卡架安装本工程部分干管采用挂式安装方法,按改造要求和规定间距安装，挂线作为卡架安装的基准线。

吊环按间距位置套在管上,再把管抬起穿上螺栓拧上螺母，将管固定。

安装托架上的管道时,先把管就位在托架上,把第一节管装好U 形卡,然后安装第二节管，以后各节管均照此进行,紧固好螺栓。

（3)管道根据主要机具需用量计划和进场时间,做好机具设备的购置、安装和调试工作，保证施工正常使用。

材料设备进场后,首先由材料员进行数量检验，然后由技术质量人员进行技术性能确认，填写材料设备进场检验记录。

①干管安装干管的各部件和管段已加工制作完毕，并已适当的组装在一起，按改造要求进行就位安装，干管安装完毕后进行阶段性的管道压力试验,试验压力0—1。

6MPａ，然后进行该管段的防腐和保温工作。

②立管安装核对各层孔洞位置是否垂直,吊线、剔眼、栽卡子。

将预制好的管道按编号顺序运到安装地点.安装阀门前先卸下阀门盖,有钢套管的先穿到管上,按编号从第一节开始安装。

检查立管的每个留口标高、方向、半圆弯等是否准确、平正。

1、暖气片安装需要注意它的安装位置。

比如前面放上沙发，床或桌子等-家具，沙发靠背、床头桌子抽屉的一部分甚至全部将暖气片遮挡住，这样布置家具的结果，暖气片周围的空气对流受到阻碍，暖气片发出的辐射热也被家具遮挡住了。

(1天前 )2、首先值得注意的一个问题是要选对位置，以免会影响暖气片的作用和效果，所以最好是跟家具隔一段距离。

(1天前 )3、在楼房的一层找个适当的小房间，安置一台与采暖面积相匹配的水循环式的燃煤锅炉。

一、锅炉必要的辅助设备：1、200升左右的塑料储水箱一台；2、水箱的下方安置一台锅炉给水泵；3、砌筑一个矮一些的储煤斗（便于临时放置少量的燃煤）；4、在锅炉的回水管路上要安装一台管道泵和排水阀组；5、高位水箱（50升左右）一台；烟囱（与锅炉的烟道尺寸保持一致），可用焊接钢管制成，烟道的室外竖直管道与水平管道的连接，必须用法兰三通连接，三通向下的一个法兰用盲板封堵，便于烟道除灰。

二、管路安装注意事项：1、所有与暖气连接管路和管件，可采用内径为40~50毫米的PP-R塑料管（管路内径越大越好，可以形成无动力自然循环）2、暖气片的补芯内径也要与连接管的管径保持一致；3、高位水箱可以安装在锅炉上方的房间的墙角处，高度越高越好，但要保留人工加水和眼睛观察水位的空间；4、暖气与管路的连接，可采用上进下出的方式，给水管路和回水管路必须采取一个统一的给水和统一的回水管路设计，不能有分支管路，以免走短路，造成局部暖气不热；5、管道泵必须安装在靠近锅炉的总会水管路上，要有并联的旁路设计（如果能够形成自然循环，则可以停止管道循环泵的运转）6、锅炉的所有管路都要有控制阀门，便于安全处置和方便管路检修。

7、一般流量表可以安装在过道里的，安装在室外的还没见过，不过最好还是在室内比较好，因为暖气的流量表和水表原理差不多，表里面的存水会很少，而且暖气不是一天24小时都有的，万一碰到寒冷天气，恰巧又间歇性停暖，对表很不利，换一个表还花不少钱呢，建议安装在楼道里，或室内！。

暖气安装施工方案暖气安装施工方案一、施工前的准备工作：1. 确定暖气安装的位置和数量。

2. 将安装位置周围清理干净，确保施工区域通畅。

3. 准备好所需的工具和材料，如暖气片、管道、阀门、接头等。

二、暖气管道的布置：1. 根据暖气安装的位置和数量，确定管道的走向和长度。

2. 使用镊子或管道卷尺将管道切割成所需的长度。

3. 使用电钻和锉刀将管道末端进行倒角和打磨，确保连接顺畅。

4. 使用管道扳手将管道接头和阀门进行紧固。

三、暖气片的固定：1. 使用电钻和墙钻钻孔，将暖气片的固定支架钉入墙壁。

2. 将暖气片安装在支架上，用螺丝进行固定。

四、管道的连接：1. 使用管道切割器将管道切割成需要的长度。

2. 将切口处用底焊进行处理，确保管道顺畅。

3. 使用烙铁连接管道和阀门。

五、阀门的安装：1. 使用梅花扳手将阀门与管道连接。

2. 将阀门的红蓝标识与热水管道和回水管道相对应。

六、系统的冲洗与检测：1. 连接好所有的管道和阀门后，关闭所有的阀门。

2. 使用水泵将系统内的空气排出，确保系统畅通。

3. 打开阀门，将水泵开启，冲洗系统，直至系统内的水变清。

4. 检测系统的漏水情况，修复漏水点。

七、系统的调试与调整：1. 打开供热设备，将水泵开启，调试系统的供热状态。

2. 根据需要，调整阀门的开启程度，控制供热温度。

3. 检查暖气片的散热效果，若不良可加装散热片。

八、施工后的清理工作：1. 清理施工区域的垃圾和杂物。

2. 清洗暖气片和管道，确保整个系统的清洁。

3. 将废弃的材料和工具妥善处理。

通过以上的施工方案，可以保证暖气安装施工的顺利进行，使得暖气系统正常运行，给用户带来温暖和舒适的居住环境。

同时，施工过程中要注意安全，合理利用材料和工具，确保施工质量和施工进度。

老楼暖气管道接法
一、确定管道系统
在进行老楼暖气管道接法之前，首先需要确定暖气系统的形式，是单管串联还是双管并联。

同时，需要考虑供暖面积、供暖方式（散热器、地暖等）以及管道的走向和布局。

二、选择管材
根据实际情况选择合适的管材，常用的有PPR管、铝塑管、PB管等。

选择时需考虑其耐压性、耐腐蚀性、使用寿命以及成本等因素。

三、管件连接
在安装暖气管道时，需要使用各种管件，如管夹、三通、弯头、直通等。

连接管件时应保证接口处密封、牢固，以防漏水或漏气。

四、安装阀门
在管道系统中安装阀门，用于控制水流或气流的流量和方向。

安装时应保证阀门的开启和关闭灵活，并定期进行维护和检查。

五、安装暖气片
将选好的暖气片安装在指定的位置，并确保其与墙面或地面固定牢固。

在安装过程中，应避免管道扭曲或受压，以免影响供暖效果。

六、测试运行
完成安装后，应对整个暖气系统进行测试运行，检查是否有漏水、漏气等问题。

如有问题，应及时进行处理。

七、调试调整
在测试运行无误后，对系统进行调试调整，确保各区域供暖温度适宜。

在此过程中，应关注管道和暖气片的散热情况，如有异常应及时处理。

八、维护保养
定期对暖气系统进行维护保养，清除管道中的杂质和污垢，检查各部件的磨损情况，及时更换损坏的部件。

同时，应对整个系统进行定期的清洗和保养，以保持其良好的运行状态和使用寿命。

明装暖气片是指无需埋管，使暖气管道暴露在墙面、天花板等处，从而避免在墙面开槽、破坏地面和地板的一种暖气片安装技术。

明装暖气片管道安装技巧有吗？
明装暖气片管道暗装可以选择单管串联安装、双管异程并联安装、双管同程并联安装三种安装方式，一般暖气片安装都是由专业人员操作，切勿自行安装。

明装暖气片管道安装技巧
1.明装暖气片管道可以选用铝塑复合PPR稳态管，它的膨胀系数比较小，遇热变形不明显。

2.暖气片管道和固定管卡最好用和墙壁一样的白色的，这样就不明显了。

3.暖气管道经过房间的门时从门上走，不从下面地板开槽，以免破坏地板。

4.明装暖气管道尽量避开固定的家具，如果是活动的家具，能够从家具的后面走是最好。

确定电路的位置并且施工时要避开电路，因为暖气片可能涉及到在墙上打孔等施工，如果不能确定电路的位置，那么很可能会出问题。

确定暖气片位置，确定暖气片安装在什么位置采暖效果最佳，美观度最好，安全性能最好;建议尽量安装在窗户下面，因为热气是往上升的，这样便于热空气循环。

暖气片安装过程中注意，安全密闭是关键，一定不能有漏水的地方，暖气片能安短片的就不安长片的，便于热水循环。

暖气属于耐用消费品，更换周期长，更换麻烦，出问题造成的后果比较严重，所以一定要选可靠的品牌，包括阀门水管等配件;此外，选择好的安装服务公司也很重要。

明装暖气片施工周期短，只要两三天便可完成，看似简单，但包含着很多需要注意的细节，用户必须寻找一家专业的安装服务公司才可以。

暖气片布管安装方法1.单管串联法：-管道从锅炉开始，依次通过每一个房间的暖气片，形成一条连续的水流通道。

-暖气片之间的热量分配依赖于水温逐渐降低的过程，所以最远端的暖气片可能会比近端的暖气片温度低。

2.单管串联加跨越管：-在基本的串联基础上，在每个暖气片处增设一个支管和阀门，形成局部并联，这样可以独立调节各暖气片的流量，实现不同房间的独立温度控制。

-这种方式下，尽管仍为串联形式，但通过跨越管改善了系统中的阻力平衡，提高了供暖效率和舒适度。

3.双管并联法：-系统中供水和回水管分别并行连接到每个暖气片上，每组暖气片都有独立的进、出水口，确保各个暖气片的热水供给均匀且可单独控制。

-通常采用分集水器来分配和汇集热水，便于集中控制和维护，此方法供暖效果更均衡，热力调节更加灵活。

4.章鱼式（扩散式）连接：-在这种布局中，主供水管道在地下的分集水器处分成多路小管径管道，像章鱼触须一样辐射至各个房间的暖气片。

-每个暖气片都有一条直接从分集水器出来的独立供回水管道，确保各暖气片间的水力平衡，并且便于精确调节温度。

具体安装步骤如下：-设计阶段：根据房屋结构、暖气片位置及需求，设计合理的布管线路图。

-开槽预埋或明装：暗装需要预先开槽将管道预埋在地面或墙壁内；明装则沿着墙边、踢脚线等隐蔽位置铺设管道。

-安装固定支架：根据设计要求，在相应位置安装暖气片支架及管道固定件。

-连接管道与暖气片：按照设计图纸，使用专用连接件将主管道与暖气片上的接口相连，确保无渗漏。

-安装阀门：在适当位置安装截止阀或者恒温阀以便于调试和维修时能够独立控制每个暖气片的工作状态。

-压力测试与密封检查：完成所有连接后进行打压测试，确认整个系统的密闭性和承压能力。

-调试与保温处理：最后进行系统运行调试，确保各暖气片工作正常，并对暴露在外的管道做保温处理，以减少热损失。

暖气管道安装方法
嘿，暖气管道安装那可是个技术活！先说说步骤哈，得先规划好管道走向，这就像给房子设计一条温暖的“血管”，可不能马虎！然后进行管道铺设，把管子整整齐齐地放好。

接着连接各个部件，这得拧紧喽，不然漏水可就麻烦啦！注意事项也不少呢！安装位置得选好，总不能挡着道吧？管道质量得过硬，这要是三天两头坏，那不得烦死？安全方面，安装的时候可得小心，别磕着碰着，万一受伤了咋办？稳定性也重要啊，要是管道晃来晃去，能放心吗？
这暖气管道安装的应用场景可多啦！不管是新房装修还是老房改造，都能让你在冬天暖呼呼的。

优势也很明显呀，能让家里迅速升温，告别寒冷。

就像给房子穿上了一件厚厚的棉袄，多暖和！
比如说我朋友家安装了暖气管道，以前冬天冻得直哆嗦，现在呢，一进屋就暖洋洋的，舒服极了！这效果，杠杠的！
暖气管道安装真的超棒！能让我们在冬天享受温暖，何乐而不为呢？。

安暖气管道正确安装方法安暖气管道是指室内的供暖系统中，负责向房间输送热水或蒸汽的管道。

安装好的暖气管道可以确保供暖系统的正常运行，使室内保持温暖舒适。

下面将介绍安暖气管道的正确安装方法。

一、确定供暖方式在安装暖气管道之前，首先需要确定供暖方式，包括热水供暖和蒸汽供暖两种。

热水供暖方式下，需要安装循环泵、水箱等设备；蒸汽供暖方式下，需要安装蒸汽锅炉和蒸汽管道。

根据具体情况选择相应的供暖方式。

二、测量房间尺寸并设计布管图测量房间的尺寸，包括长、宽、高等，然后根据房间尺寸设计布管图。

布管图是将房间划分成若干个供暖区域，并标明每个供暖区域的管道位置和长度。

合理的布管图可以确保每个房间的供暖效果均匀。

三、选择合适的管材根据供暖方式和布管图，选择合适的管材。

常见的暖气管道材质有铜管、钢管和塑料管。

铜管表面光滑，抗腐蚀性好，耐高温，但价格较贵；钢管价格相对较低，但易生锈；塑料管具有成本低、导热性能好等优点，但需要注意选择质量好的材料。

选择合适的管材可以确保管道的耐用性和使用寿命。

四、安装暖气片或散热器安装好暖气管道之后，需要安装暖气片或散热器。

暖气片或散热器的选择应根据房间的面积和采暖需求来确定。

高质量的暖气片或散热器能够提高供暖效果，减少故障率。

在安装过程中，需注意将暖气片或散热器与管道连接牢固，确保不会出现漏水等问题。

五、正确安装管道在安装管道之前，应先进行施工准备工作。

首先，要对房间的地面、墙面进行清理，确保表面平整、无杂质。

其次，需要根据布管图和设计要求确定每个管道的位置和长度。

在安装过程中，要注意以下几点：1.管道的安装应保持水平、垂直或按照斜坡要求安装，以便于排水。

2.管道的安装应与墙壁保持适当的距离，以便于维修和安全检查。

3.管道的安装应牢固，避免出现松动、漏水等问题。

管道连接处可以使用铜活接头、扣压接头等方式固定。

4.管道安装完成后，应进行检测。

对于热水供暖系统，可通过加水试验或压水试验来检测管道是否有渗漏；对于蒸汽供暖系统，可通过蒸汽试验来检测管道是否有漏气。

第一章工程概况第二章施工方案一、施工注意事项1、场地内人员活动频繁，为防止造成人身伤害，需要放置安全警示牌等以示提醒，同时采取一定的遮挡措施，以免管件机具等倾斜、掉落砸伤楼内办公人员。

2、管件、机具等要轻拿轻放，以免出现损坏偏差。

3、施工过程中的管件、机具要轻拿轻放，必要时需要在墙壁、地面上铺设遮挡物，以防止管件、机具等放置、移动过程中对墙壁造成破坏.二、施工工序机械套丝或管道预制→安装准备→卡架安装→管道及阀门安装（先干管,再立管，后支管）→散热器安装→水压试验→系统冲洗→系统调试→后期恢复（墙面、地面瓷砖装修恢复、室内设施复位）→竣工清理。

三、管道安装（1）安装准备认真熟悉改造要点，按改造图纸画出管路的位置、管径、预留口、坡向、阀门及支架位置，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。

钢管在安装前应进行严格的管内除锈,清除杂质。

（2）卡架安装本工程部分干管采用挂式安装方法，按改造要求和规定间距安装，挂线作为卡架安装的基准线。

吊环按间距位置套在管上,再把管抬起穿上螺栓拧上螺母，将管固定.安装托架上的管道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以后各节管均照此进行，紧固好螺栓. （3)管道根据主要机具需用量计划和进场时间，做好机具设备的购置、安装和调试工作，保证施工正常使用。

材料设备进场后,首先由材料员进行数量检验,然后由技术质量人员进行技术性能确认,填写材料设备进场检验记录。

①干管安装干管的各部件和管段已加工制作完毕，并已适当的组装在一起，按改造要求进行就位安装，干管安装完毕后进行阶段性的管道压力试验，试验压力0—1.6MPa,然后进行该管段的防腐和保温工作。

②立管安装核对各层孔洞位置是否垂直，吊线、剔眼、栽卡子.将预制好的管道按编号顺序运到安装地点。

安装阀门前先卸下阀门盖，有钢套管的先穿到管上,按编号从第一节开始安装。

检查立管的每个留口标高、方向、半圆弯等是否准确、平正。

家庭装修暖气管道安装方式介绍安装一套暖气片系统光有产品可不行，还需要专业的安装技术才能完成一套采暖系统，其中管道的安装是关键。

暖气片管道安装有多种形式，按照暖气管线排列方式，可分为单管串联、双管异程并联和双管同程并联，这几种管道安装形式经常会弄错，纳普斯温控阀门专家下面就来详细介绍一下这几种暖气片管道安装方式。

暖气片管道安装方式：单管串联单管串联原理图如图1单管串连原理图单管串联的特点是材料使用量低、劳动强度相对较弱、改造时间也短些。

整个系统的水先经过系统的第一组暖气片，而后是第二组，第三组……，因此水温是按照串联的顺序逐渐降低。

在同等的条件下，首尾2组暖气给房间带起的温度能相差2度以上，为了能调节单组暖气的水温，在暖气片前端的进出水口处必须增加旁通阀，有的用三通调节阀，也有的用3个闸阀。

单管串联系统没有用旁通的话，关闭一组暖气就会造成整个系统立即中断，其他的暖气也都将不热了。

而且，单管串联需要配置的暖气片数更多，为了满足系统循环的需要，这种暖气系统主管也需要比较粗。

暖气片管道安装方式：双管异程并联双管异程并联原理图如图2。

双管异程并联原理图双管异程并联的特点是管道行程较短、每一组暖气片均可以单独控制（暖气片前端进回水处加控制阀门）、温度比较均匀、系统的水流平衡较单管串联会有大幅度的提高，然而这种系统还是有一定的局限性。

每组暖气片的水流量不同，前端暖气片的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成末端暖气不热或不够热的现象。

不过没有关系，可以通过阀门调节来解决问题，在系统工作状态下把前端暖气的回水阀门依次稍关掉一些，以确保系统平衡，让末端暖气慢慢热起来。

暖气片管道安装方式：双管同程并联双管同程并联，也叫做双管同程。

特点和双管异程并联基本上是一样的。

但是在运行原理有差别，简单的说，叫做先供后回，就是前端第一组暖气片的回水暂不向主管道循环，而是往下继续走，连接下一组暖气片的回水管，依次类推…从最末端暖气片拉出一根回水管路，回到主管道的回水管上。

暖气管道安装施工方案和技术措施1. 引言本文档旨在提供一份暖气管道安装施工方案和技术措施，以确保暖气系统的正常运行和安全性。

该方案适用于住宅和商业建筑的暖气系统安装。

2. 施工前准备工作在进行暖气管道安装之前，需要完成以下准备工作：- 根据建筑平面图设计出暖气系统的管道布局。

- 确定所需的材料和设备，并进行采购。

- 在施工区域内清除障碍物，确保施工的顺利进行。

3. 管道安装步骤以下是暖气管道的安装步骤：1. 安装锅炉：根据制造商的指示，将锅炉正确安装并连接到管道系统。

2. 安装主干管道：根据设计图纸，在地面或墙壁上安装主干管道，并将其与锅炉连接。

3. 安装分支管道：从主干管道引出分支管道，并连接到各个供暖设备。

4. 安装辅助设备：根据需要，安装辅助设备，如泵、阀门和控制装置。

5. 进行连接和固定：使用适当的连接件将管道连接起来，并进行固定，以确保系统的稳定性和安全性。

6. 进行压力测试：在安装完成后，进行压力测试以确保管道系统没有泄漏。

4. 技术措施以下是一些技术措施，可以提高暖气管道的效率和安全性：- 使用合适的绝缘材料：在管道表面使用合适的绝缘材料，减少能量损失和热量散失。

- 安装温控装置：根据需求安装温控装置，可以有效控制供暖温度，节约能源。

- 定期维护保养：定期检查和清洁管道系统，确保其正常运行，并及时修复任何故障。

5. 安全注意事项在进行暖气管道安装时，应注意以下安全事项：- 确保工作区域通风良好，避免一氧化碳中毒。

- 确保工作人员佩戴个人防护装备，如手套和护目镜。

- 在进行焊接和切割工作时，采取适当的防火措施，避免火灾事故。

6. 总结通过执行本文档中的安装方案和技术措施，可以确保暖气管道的安全性和可靠性，并提供舒适的供暖环境。

在施工过程中，请确保严格遵守相关安全标准和法规。

常见的暖气管道的连接方式图一：上进下出，对角连接此种连接方法是最为合理，最有利于水循环的连接方式。

图二：上进下出，同侧连接。

此种连接方式比较适合于高度在80cm以下的散热器。

过高的散热器不利于水流循环。

图三：底进底出连接方式现在基本上所有新建设的住宅小区都是这种连接方式，暖气管道是铺设在屋内地面的。

厂家在制作散热器时是需要在散热器的内部，靠近进水口的位置设置一个隔板，这样水流强制在散热器内部循环。

常见的几种串连管道连接方法:图一：同侧并联连接方式。

此种管道连接方式的优势在于管道中的水流可以同时流如自家的散热器和楼下的散热器，相互不受影响。

而串联管道的连接方式是必须要经过自家的散热器，才可流到楼下的散热器图二：对角并联连接方式串连并连相结合的连接方式:常见的双管道系统连接方式双管道连接方式主要用在高层塔楼上，此种管道系统能的保证每一户的散热器能有充分的进水量。

户与户之间相互不受干扰。

图一：进水为一根独立管道，回水为一根独立的管道可使用的管材有：镀锌钢管、交连聚乙烯管、 PP — R 管、铝塑复合管、不锈钢管、铜管、散热器布管方式影响室内温度一、暖气片控制每个暖气片都应该安装进回水阀，进水阀有手动和自动调节阀。

自动调节阀又称散热器温 控阀，用户可通过它来设置房间的温度，当房间温度升高时，阀门开度减小，温度降低时阀门 开度增加，自动保持房间温度恒定。

同时有效地利用太阳辐射热以及电器、人员等产生的热量 （自由热），为用户节省取暖费用。

、管道的选择复塑铜管等。

对于独立供暖系统铜管和复塑铜管通过焊接或卡压接头连接是非常可靠的连接方图二：下一户的进水为上一户的回水式，采用塑料材质的管材一定要考虑解决氧渗透及管材老化对供暖系统的影响。

无论选用何种管材解决热膨胀以及连接方式的可靠性都是非常重要的。

三、布管方式a明装管的连接方式：1. 单管串联，该方式简单，节省管材。

但暖气片（特别是最末端）相应要增加，无法对各房间的温度进行单独调节及关闭，系统阻力大，并要求锅炉出水温度高。

常见的暖气管道的连接方式图一：上进下出，对角连接此种连接方法是最为合理，最有利于水循环的连接方式。

图二：上进下出，同侧连接。

此种连接方式比较适合于高度在80cm以下的散热器。

过高的散热器不利于水流循环。

图三：底进底出连接方式现在基本上所有新建设的住宅小区都是这种连接方式，暖气管道是铺设在屋内地面的。

厂家在制作散热器时是需要在散热器的内部，靠近进水口的位置设置一个隔板，这样水流强制在散热器内部循环。

常见的几种串连管道连接方法：图一：同侧并联连接方式。

此种管道连接方式的优势在于管道中的水流可以同时流如自家的散热器和楼下的散热器，相互不受影响。

而串联管道的连接方式是必须要经过自家的散热器，才可流到楼下的散热器图二：对角并联连接方式串连并连相结合的连接方式：常见的双管道系统连接方式双管道连接方式主要用在高层塔楼上，此种管道系统能的保证每一户的散热器能有充分的进水量。

户与户之间相互不受干扰。

图一：进水为一根独立管道，回水为一根独立的管道图二：下一户的进水为上一户的回水散热器布管方式影响室内温度一、暖气片控制每个暖气片都应该安装进回水阀，进水阀有手动和自动调节阀。

自动调节阀又称散热器温控阀，用户可通过它来设置房间的温度，当房间温度升高时，阀门开度减小，温度降低时阀门开度增加，自动保持房间温度恒定。

同时有效地利用太阳辐射热以及电器、人员等产生的热量（自由热），为用户节省取暖费用。

二、管道的选择可使用的管材有：镀锌钢管、交连聚乙烯管、PP－R管、铝塑复合管、不锈钢管、铜管、复塑铜管等。

对于独立供暖系统铜管和复塑铜管通过焊接或卡压接头连接是非常可靠的连接方式，采用塑料材质的管材一定要考虑解决氧渗透及管材老化对供暖系统的影响。

无论选用何种管材解决热膨胀以及连接方式的可靠性都是非常重要的。

三、布管方式a明装管的连接方式：1.单管串联，该方式简单，节省管材。

但暖气片（特别是最末端）相应要增加，无法对各房间的温度进行单独调节及关闭，系统阻力大，并要求锅炉出水温度高。

室外暖气管道安装施工方案1. 引言本文档旨在提供室外暖气管道的安装施工方案。

室外暖气管道是一种有效的供热系统，可以在户外为建筑物提供温暖和舒适的环境。

本方案将介绍安装的步骤、材料和技术要求，以确保施工的质量和安全性。

2. 施工步骤以下是室外暖气管道安装的步骤：1. 确定安装位置：根据建筑物的结构和布局，确定管道的安装位置，确保它们能够有效地传输热能到各个区域。

2. 准备施工区域：清理安装区域，确保没有障碍物和不平整的表面。

必要时，进行土地平整和清理。

3. 安装管道支架：根据设计要求，安装管道的支架，确保其稳固和牢固。

支架应使用耐候性材料，能够承受管道重量和环境条件。

4. 安装管道：按照设计要求和相关法规，安装暖气管道。

在安装过程中，保证管道与支架的连接牢固，防止泄漏。

5. 连接管道：使用合适的接头和连接件，连接暖气管道。

确保连接牢固，不会出现渗漏和松脱。

6. 测试和调整：完成管道安装后，进行系统的测试和调整。

检查管道是否有泄漏，并调整系统以达到预期的温度和效率。

7. 完工清理：清理施工现场，移除废弃材料和设备。

确保施工现场的整洁和安全。

3. 材料和技术要求以下是室外暖气管道安装所需的材料和技术要求：1. 材料要求：- 暖气管道：选用耐候性和高温耐受性的管道材料，如金属或塑料。

根据实际需要，选择合适的管道直径和厚度。

- 支架和支撑材料：使用耐候性和耐重性材料，确保支架的稳定和可靠性。

- 接头和连接件：选用高质量的接头和连接件，确保连接牢固且耐久，不会出现泄漏或松脱。

2. 技术要求：- 安装技术：施工人员应具备相关的安装经验和技能，熟悉暖气管道安装的基本要求和操作步骤。

- 泄漏测试：在安装完成后，进行系统的泄漏测试，确保管道无泄漏。

测试过程中要仔细观察管道连接处是否有水或气体泄露的迹象。

- 调整技术：根据设计要求和实际情况，调整系统的温度和流量，以确保整个供热系统的正常运行。

4. 结论本文档提供了室外暖气管道安装施工方案。
