湿法脱硫对烟气温度影响)

焦化厂脱硫工艺流程1. 简介焦化厂是生产焦炭的工业设施，焦炭是高热值的燃料，但焦炭的生产过程中会产生大量的二氧化硫（SO2）等有害气体。

为了减少环境污染，保护生态环境，需要对焦化厂的烟气进行脱硫处理。

本文将详细介绍焦化厂脱硫工艺流程。

2. 脱硫工艺分类脱硫工艺可以分为湿法脱硫和干法脱硫两种。

2.1 湿法脱硫湿法脱硫是指将烟气与液体吸收剂接触，通过化学反应将二氧化硫转化为可溶于液体中的硫化物，从而达到脱硫的目的。

常用的湿法脱硫工艺有石灰石石膏法、海水脱硫法等。

2.1.1 石灰石石膏法石灰石石膏法是最常用的湿法脱硫工艺之一。

其工艺流程如下：1.烟气进入脱硫塔：烟气从焦炉出口进入脱硫塔，与喷射的石灰石石膏悬浮液接触。

2.反应产物形成：烟气中的二氧化硫与石灰石石膏中的钙氧化物发生反应，生成硫酸钙。

3.硫酸钙沉淀：硫酸钙在脱硫塔中沉淀下来，形成固体废物。

4.净化后的烟气排放：经过脱硫处理后，烟气中的二氧化硫浓度大大降低，净化后的烟气排放到大气中。

2.1.2 海水脱硫法海水脱硫法利用海水中的碱性物质（如碳酸氢钠）与二氧化硫反应，形成硫酸盐。

其工艺流程如下：1.海水喷射：烟气进入脱硫塔，与喷射的海水接触。

2.反应产物形成：烟气中的二氧化硫与碱性物质反应，生成硫酸盐。

3.硫酸盐溶解：硫酸盐溶解在海水中。

4.净化后的烟气排放：经过脱硫处理后，烟气中的二氧化硫浓度大大降低，净化后的烟气排放到大气中。

2.2 干法脱硫干法脱硫是指通过固体吸收剂与烟气接触，将二氧化硫转化为可溶于液体中的硫酸盐或硫酸，从而实现脱硫的过程。

常用的干法脱硫工艺有活性炭吸附法、干式碱法等。

2.2.1 活性炭吸附法活性炭吸附法是一种常用的干法脱硫工艺。

其工艺流程如下：1.烟气进入吸附器：烟气从焦炉出口进入吸附器，与填充有活性炭的吸附层接触。

2.二氧化硫吸附：烟气中的二氧化硫被活性炭吸附。

3.活性炭再生：活性炭饱和后，通过加热或蒸汽吹扫等方式进行再生。

石灰石石膏湿法脱硫工艺脱硫效率影响因素【摘要】现阶段，我国大气治理市场不断扩大，脱硫脱硝工艺更新迭代，本文阐述石灰石/石膏湿法脱硫工艺的基本原理以及它的应用状况。

本文将以浆液PH值为基准，对影响脱硫效果的因素以及规律进行研究，并从工艺和设备方面简述如何保障湿法脱硫功效，以提升石灰石/石膏湿法脱硫工艺的脱硫效率。

一般地，影响脱硫效率因素包括有石灰石的活性、液气比、钙硫比等。

1 引言燃煤过程中会产生并排放二氧化硫(SO2)造成严重的空气污染，为实现全国SO2的消减目标，就须控制电力行业的SO2排放量。

当前我国燃煤机组广泛地运用了石灰石/石膏湿法脱硫(wet flue gas desulfurization，以下简称FGD)这种烟气脱硫工艺，FGD的流程、形式和原理在国际上都有着异曲同工之妙。

主要运用了包括有石灰石(主要成分是碳酸钙：CaCO3)、石灰(主要成分是氧化钙：CaO)或者碳酸钠(Na2CO3)等浆液作为洗涤剂，烟气通过吸收塔会发生化学反应，进而达到烟气洗涤的效果，从而使烟气中的二氧化硫(SO2)得以去除。

最早的石灰石脱硫工艺，是在1927年英国为保护高层建筑，在泰晤士河岸的电厂得以利用，至今已有87年历史。

经过不断地对技术、工艺革新完善，如今FGD具有以下优点：脱硫效率高，基本保证为90%，最高可达95%，更甚是98%;机组容量大;煤种适应性强;副产品容易回收;运营成本较低等。

本文将从影响脱硫效率的因素参数进行分析，概述其影响的原因，进而为完善FGD系统、提升脱硫效率作理论依据。

2 FGD脱硫原理这种工艺拥有极其丰富的资源作为吸收剂，能广泛地进行商业化开发，拥有成本低，可回收等优点。

当前，作为FGD工艺中应用最为广泛地方法，石灰石/石灰法对高硫煤的脱硫率能保证至少90%，而那些低硫煤则能保证95%的脱硫率。

3 脱硫效率的影响因素烟气换热器会使燃煤过程中产生的烟气降温冷却，进入吸收塔其中的HCl、HF以及灰尘等都会溶入浆液中，浆液中的水分会吸收SO2、SO3生成H2SO3，其能分解H+和HSO3-，与浆液中的CaCO3发生水反应生成二水石膏，使得浆液的PH 值发生变化。

湿法脱硫后烟气酸露点变化和烟气腐蚀性评价杨彦，李进，王俊（北京交通大学 市政与环境工程系）[摘要]：火力发电厂安装了的湿法烟气脱硫装置降低了烟气温度，使尾部设备遭受严重的低温腐蚀，对电厂的安全运行造成巨大挑战。

烟气酸露点是低温腐蚀的重要参数，本文总结了影响烟气酸露点的关键因素，回顾了目前国内外存在的烟气酸露点的计算方法，并从中找出适合计算脱硫前后烟气酸露点的公式，针对某电厂实际燃用煤种和运行工况，对烟气中SO2、SO3和含湿量进行了试验测定，从而获得公式中含有的参数，计算出烟气脱硫前后的酸露点，基于两相分馏原理分析了酸露点的变化规律，利用改进的烟气腐蚀等级评价指标评价了脱硫后烟气的腐蚀特性，同时分析烟气再热装置（GGH）对酸露点和尾部设备腐蚀的影响。

以期对火电厂的安全运行有一定的指导作用。

[关键词]：酸露点；湿法脱硫；低温腐蚀；冷凝酸液；1.引言空气中常含有一定量的水蒸气，在它与冷面接触时，如果冷面温度与空气中水蒸气的分压P H2O相对应的饱和温度相等或更低时，空气中的水蒸气就会部分地凝结在冷面上，这就是所谓结露现象。

火电厂燃料中的硫燃烧后生成SO2，其中一小部分在过氧燃烧和飞灰存在催化剂的作用下还会再氧化成SO3，烟气中SO3气体会与烟气中的水蒸气结合为硫酸蒸汽。

烟气中有硫酸蒸汽存在时，考虑了烟气中硫酸蒸汽的露点称为烟气的酸露点。

当受热面的温度低于烟气的酸露点时，含硫烟气中的水蒸气和SO3结合成的硫酸会凝结在受热面上，严重地腐蚀受热面。

这种因蒸汽凝结而腐蚀的现象称为低温腐蚀，也称为结露腐蚀现象。

清洁、高效地利用煤炭，走电力增长与环境协调发展的道路，离不开对电厂燃煤锅炉排放的硫氧化物的控制。

与此相关的锅炉设计、烟气脱硫、尾部受热面的改造等都离不开对烟气酸露点的计算测量，同时电厂尾部装置（尾部烟道、GGH和烟囱）低温腐蚀的发生严重电厂安全稳定的运行。

因此需要对于脱硫后烟气腐蚀性变化和冷凝液凝结规律进行研究和分析。

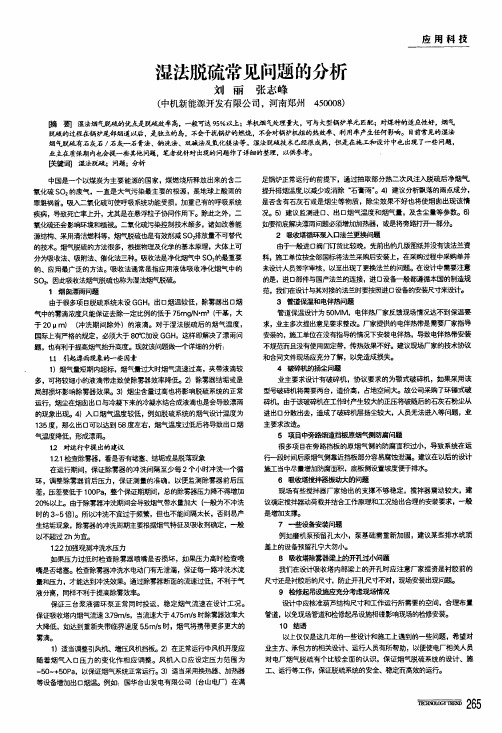

湿法脱硫常见问题的分析刘丽张志峰(中机新能源开发有限公司，河南郑州450008)应用科技c}商圈湿法烟气脱硫的优．是是脱硫效率高，—般可迭95％以上；单机烟气处理量大，可与大型锅炉单元匹配；对煤种的适应性好，烟气脱硫的过程在锅炉尾部烟道以后，是独立的岛，不会干-铍锅炉的燃烧，不会对锅炉杌组的熬效率、利用率产生任何影响。

目前常见的湿法烟气脱琉有石友石／石灰__石膏法、钠洗法、鼠碱法强氧化镁法等。

湿法脱硫技术已经很成熟，但是在施工和设计中也出现了一些问题。

业主在质保期内也会提一些其他问题，笔者就针对出现的问题作了详细的整理，以供参考。

联兰秘初湿法院硫；问题；分析中国是一个以煤炭为主要能源的国家，煤燃烧所释放出来的含二氧化硫S02的废气，一直是大气污染最主要的根源，是地球上酸雨的罪魁祸首。

吸入=氧化硫可使呼吸系统功能受损，加重已有的呼吸系统疾病，导致死亡率上升，尤其是在悬浮粒子协同作用下。

除此之外，二氧化硫还会影响环境和擅被。

二氧化硫污染控制技术颇多，诸如改善能源结构、采用清洁燃料等，烟气脱硫也是有效削减S02j j暾量不可替代的技术。

烟气脱硫的方法很多，根据物理及化学的基本原理，大体上可分为吸收法、吸附法、催化法三种。

吸收法是净化烟气中SO：的最重要的、应用最广泛的方法。

吸收法通常是指应用液体吸收净化烟气中的S0：，因此吸收法烟气脱硫也称为湿法烟气脱硫。

1烟囱漂雨问题由于很多项目脱硫系统未设G G H，出口烟温较低，除雾器出口烟气中的雾滴浓度只能保证去除一定比例的低于75m g／N m3(干基，大于20u m)(冲洗期间除外)的液滴。

对于湿法脱硫后的烟气温度，国际上有严格的规定，必须大于8a℃加设G G H，这样即解决了漂雨问题，也有矛Ⅱ于提高烟气抬升高度。

现就该问题做—个详细的分析：1．1引起漂雨现象的一些因素1)烟气量短期内超标，烟气量过大时烟气流速过高，夹带液滴较多，可将较细小的液滴带走致使除雾器效率降低。

石灰石—石膏湿法烟气脱硫工艺的影响因素分析摘要：本文主要讲述了工业石灰石—石膏湿法低浓度二氧化硫烟气脱硫工艺的影响因素分析，通过对石灰石—石膏法分析开辟了新运用前景。

0前言二氧化硫是主要大气污染物之一，严重影响环境，威胁人们的生活健康。

削减二氧化硫的排放量，保护大气环境质量，是目前及未来相当长时间内我国环境保护的重要课题之一。

目前，国内外处理低浓度SO2烟气的方法有许多，钙法是采用石灰石水或石灰石乳洗涤含二氧化硫的烟气，技术成熟，生产成本低，但吸收速率慢、吸收能力小、装置运行周期短。

针对传统脱硫方法存在的缺陷，本文阐述了主要钙法在处理低浓度二氧化硫烟气脱硫工艺的影响因素分析，这些影响因素分析解决资源合理利用问题。

获得了良好的社会效益和经济效益。

1常用湿法烟气脱硫技术介绍1.1石灰石—石膏湿法烟气脱硫工艺原理该法是将石灰石粉磨成小于250目的细粉，配成料浆作SO2吸收剂。

在吸收塔中，烟气与石灰石浆并流而下，烟气中的SO2与石灰石发生化学反应生成亚硫酸钙和硫酸钙，在吸收塔低槽内鼓入大量空气，使亚硫酸钙氧化成硫酸钙，结晶分离得副产品石膏。

因此过程主要分为吸收和氧化两个步骤：（1）SO2的吸收石灰石料降在吸收塔内生成石膏降，主要反应如下：CaCO3+SO2+1/2H2O=CaSO3·1/2H2O+CO2CaSO3·1/2H2O +SO2+1/2H2O=Ca（HSO3）2（2）亚硫酸钙氧化由于烟气中含有O2，因此在吸收过程中会有氧化副反应发生。

在氧化过程中，主要是将吸收过程中所生成的CaSO3·1/2H2O氧化生成CaSO4·2H2O。

2CaSO3·1/2H2O+ O2+3H2O =2CaSO4·2H2O由于在吸收过程中生成了部分Ca（HSO3）2，在氧化过程中，亚硫酸氢钙也被氧化，分解出少量的SO2：Ca（HSO3）2+1/2O2+ H2O=CaSO4·2H2O+ SO2亚硫酸钙氧化时，其离子反应可表达为：CaSO3·1/2H2O+H+ Ca2++ HSO3—+1/2H2OHSO3—+1/2O2 SO42—+H+Ca2++ SO42—+2H2O CaSO4·2H2O由以上反应可见，氧化反应必须有H+存在，浆液的PH值在6以上时，反应就不能进行。

烟气湿法脱硫系统中的白烟现象及治理汤君军1徐俊21.上海长兴岛热电有限责任公司2.上海上电电力运营有限公司摘要：上海长兴岛热电有限责任公司2台12MW机组采用的烟气湿法脱硫系统具有脱硫效率高、投资适中、结构简单等优点。

在实际运行中经脱硫处理的烟气被增湿冷却后因湿度大、温度低,易引起下游设备的风机带水、设备震动和腐蚀。

在一定的气象条件下烟气的扩散能力差，烟气的排放会发生白烟现象。

烟气经直接升温、直接冷却和烟气降温再热将是目前湿法脱硫后“白烟”消除的有效途径。

经对湿法脱硫过程中白烟产生的机理和防治措施的研究改善了湿法脱硫后“白烟”现象。

关键词：湿法脱硫；白烟；治理DOI:10.13770/ki.issn2095-705x.2019.09.013White Smoke Phenomenon and Countermeasures of Flue Gas Wet Desulfurization SystemTang Junjun,Xu Jun1.Shanghai Changxing Island Thermal Power Co.,Ltd.2.Shanghai Electrical Power Operation Co.,Ltd.Abstract:Shanghai changxing island thermal power co.,ltd has212MW units,whose wet flue gas desulfurization system has some advantages,such as high desulfurization efficiency,moderate invest-ment and simple structure.Flue gas becomes humid and has high humidity and low temperature to cause water condensation on fan,equipment vibration and corrosion for downstream facilities after de-sulfurization in reality.The most effective way to deal with‘white smoke’after wet desulfurization is di-rect heatint,direct cooling and flue gas cooling reheating.Research on‘white smoke’production mechanism and countermeasures avoids it after wet desulfurization.Key words:Wet Desulfurization;White Smoke;CountermeasuresENERGY CONSERVATION TECHNOLOGIES AND PRODUCTS0前言长兴岛热电有限责任公司2×12MW 机组采用石灰石-石膏湿法脱硫工艺，脱硫装置采用一炉一塔的方案，单套脱硫装置的烟气处理能力为一台锅炉100%BMCR 工况时的烟气量，脱硫效率在燃用设计煤种时不小于95%。

影响烟气中二氧化硫检测结果的主要因素及解决方案目前主流的SO2浓度检测方法有电化学法和非分散红外吸收法等。

之所以测量固定污染源中SO2的含量，是为了确定污染源的污染程度。

但是由于SO2本身物质性质和化学性质，烟气中SO2的检测分析对于外界环境、取样装置、检测装置的要求较高。

常见的SO2检测方法中存在一定的问题，本文针影响SO2检测结果的主要因素：取样流量、样气湿度、干扰气体等问题进行了详细分析，并提出了相应解决方案。

1、取样流量影响烟气进入烟道后由于风机的作用，导致烟道内烟气压力发生变化：处于风机之前的烟道产生负压，当风机功率较高时，甚至产生高负压；处于风机之后的烟道则产生正压。

在现场监测中，由于受到各种条件的限制，我们常常不得不将采样位置选在风机前这些产生负压的烟道处。

这时，用标定合格的电化学类烟气分析仪器抽取烟道内烟气进行浓度测定的过程中，会遇到烟道内负压对仪器形成的“反抽力”，造成进入仪器的烟气流量变少，从而导致烟气的监测浓度值比烟气实际浓度值偏低，烟道负压很高时甚至完全抽不出气，使监测浓度值接近为0。

其次，国家环境监测总站《火力发电建设项目竣工环境保护验收监测技术规范》中也特别指出：定位电解法监测仪器对采样流量要求甚严，监测数据的显示与采样流量的变化成正比，当仪器采样流量减小时（如烟道负压大于仪器抗负压能力），监测数据会明显变小，在使用时为了减少测定误差，仪器的工作流量应与标定（校准）时的流量相等。

因此，采样流量的变化会严重影响烟气分析仪器准确性，在监测过程中，应时刻注意采样流量的变化，确保仪器的采样流量与标定流量一致。

为解决高负压的影响，可通过提高采样泵的负载能力，增大采气量，进而保证进入传感器前的烟气流量和压力，提高烟气预处理系统的抗负压能力。

若负压过大，烟气分析仪器无法提供足够的采气量，也可更换监测点位，选择在增压风机后端进行取样检测。

2、样气湿度影响一般在不采用湿法脱硫的烟道气含湿量不超过3%，而采用湿法脱硫后的烟气含湿量往往大于5%，如果脱硫设备脱水不好，烟气含湿量可高达12%。

【关键字】分析湿法烟气脱硫技术脱硫效率影响因素分析王光凯（株洲华银火力发电有限公司，湖南，株洲412000）摘要对湿法烟气脱硫工艺中影响石灰石湿法烟气脱硫效率的关键参数进行了分析,对脱硫系统的设计和运行实践具有一定的指导意义。

Abstract: The influences of the premier parameters on the SO2 removal efficiency in the wet flue gas desulphurization (WFGD) are analyzed, which may be useful for the design and operation of FGD system.关键词：烟气脱硫脱硫效率关键参数Key Words: flue gas desulphurization, SO2 removal efficiency, key parameters.在各种烟气脱硫工艺中，湿法烟气脱硫（Flue Gas Desulphurization，简称FGD）工艺已有几十年的发展历史，技术上日臻完善。

石灰石-石膏湿法烟气脱硫是利用石灰石浆液来吸收烟气中的二氧化硫，反应后生成亚硫酸钙(硫酸钙)，净化后的烟气可以达到排放标准。

该法具有脱硫效率高，吸收剂来源丰富，价格低廉，副产品可回收利用等特点，从而得到了广泛应用，是目前世界上燃煤电厂烟气脱硫应用最广泛的方法[1]。

对于湿法FGD工艺原理及设备的介绍见诸于多篇文献，在此不再鏖述。

本文重点分析电力生产中九种不同重要指标对湿法烟气脱硫的影响，探讨实际应用中关键参数的最佳取值。

1．湿法烟气脱硫的主要影响因素1.1 烟气温度在实际运行中，由于锅炉机组负荷变化比较频繁。

FGD系统的进口烟温也随之波动，对脱硫效率有一定的影响。

根据SO2吸收的气液平衡可知，进入吸收塔的烟气温度越低，越有好处SO2溶于浆液，形成HSO。

所以高温的原烟气先经过GGH（烟气再热器）降温后再进入吸收塔有好处SO2的吸收。
