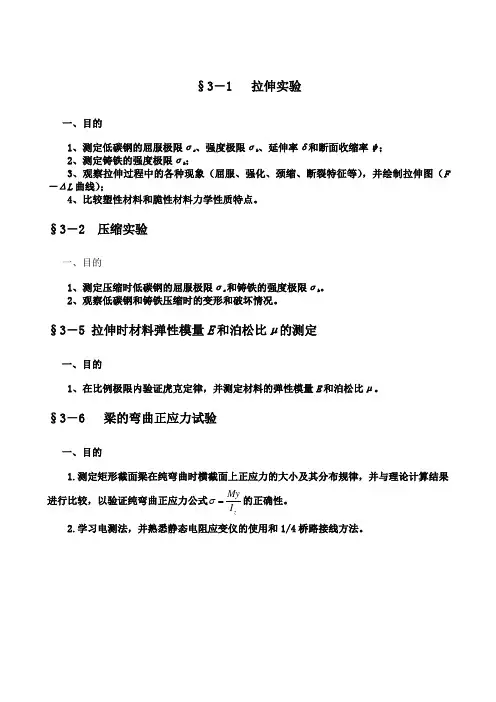

§3-1 拉伸实验
一、目的
1、测定低碳钢的屈服极限σs 、强度极限σb 、延伸率δ和断面收缩率ψ;
2、测定铸铁的强度极限σb ;
3、观察拉伸过程中的各种现象(屈服、强化、颈缩、断裂特征等),并绘制拉伸图(F -ΔL 曲线);
4、比较塑性材料和脆性材料力学性质特点。
§3-2 压缩实验
一、目的
1、测定压缩时低碳钢的屈服极限σs 和铸铁的强度极限σb 。
2、观察低碳钢和铸铁压缩时的变形和破坏情况。
§3-5 拉伸时材料弹性模量E 和泊松比μ的测定
一、目的
1、在比例极限内验证虎克定律,并测定材料的弹性模量E 和泊松比μ。
§3-6 梁的弯曲正应力试验
一、目的
1.测定矩形截面梁在纯弯曲时横截面上正应力的大小及其分布规律,并与理论计算结果进行比较,以验证纯弯曲正应力公式z
I My =σ的正确性。
2.学习电测法,并熟悉静态电阻应变仪的使用和1/4桥路接线方法。
工程力学实验讲义浙江水利水电专科学校一、拉伸、压缩实验(一)目的要求1、了解万能机的主要结构及其工作原理,熟悉操作规程和正确使用方法,并注意安全事项。
2、通过实验观察低碳钢、铸铁在拉伸和压缩过程中表现的各种变形规律和破坏现象。
分析和比较不同材料的力学性能。
3、测定低碳钢拉伸时的屈服极限σ、强度极限bσ、延伸率δs和截面的收缩率ψ。
(二)设备1、液压万能机。
(图1-1)图1-1 2、游标卡尺。
3、试件(1)低碳钢和铸铁的拉伸试件要测定某一种材料的机械性质,试件的数量一般至少取3-5根为一组(取材要有代表性),为了便于比较试验结果,必须按照国家统一标准(GB228-76)的规定加工成标准试件或比例试件,尺寸如表1。
表1 试件标距 截面尺寸 圆形试件直径 标准的 长200 314 20 短100 314 20 比例的长11.20A 任意的 任意的 短 5.650A 任意的 任意的 0L 本试验室采用005L d 的圆形截面短试件。
(2)低碳钢和铸铁的压缩试件高度和横截面的尺寸应适宜,太高易产生纵向弯曲和不稳定,太粗短则与上下支承垫板间摩擦力太大,通常规定为:00013()h h d ≤≤0为高度,d 为直径,两端面必须光滑而平行。
(三)试验步骤1、仔细听取教师讲解机器构造和使用方法,认识主要部件及其作用。
本室为WE-30A 液压万能试验机。
(图1-2)图1-22、低碳钢和铸铁的拉伸、压缩(1)检查低碳钢拉伸试件是否合格,在试件中段划线机划出标距,并在标距间每隔1/10刻划上圆周线(这一步已由实验室事先做好),以便观察变形分布的情况;此外,如试件的断口不在中间的,便于移中计算,以求得比较正确的延伸率。
在标距两端和中间等三处截面的两相互垂直方向上量取直径,算出三个平均值,取其中最小平均直径作为计算强度时的直径。
(2)根据材料的强度极限(可查手册)估算最大荷载P ,选择合适的测力度盘和调整摆锤(使最大负荷约为测力度盘最大容量的80%较好)。
实验一材料力学性能比较一、低碳钢、铸铁的拉伸实验(一)实验目的1、测定低碳钢在拉伸时的屈服极限ζs、强度极限ζb、延伸率δ和截面收缩率ψ;2、测定铸铁的强度极限ζb;3、观察拉伸试验过程中的各种现象并绘制拉伸图(P—ΔL曲线);4、比较低碳钢(塑材)与铸铁(脆材)机械性质的特点。
(二)实验设备1、微控万能材料试验机;2、游标卡尺;3、定位冲子。
(三)实验原理材料的力学性质ζs、ζb、δ、ψ是由拉伸破坏试验来测定的,这项试验在微控万能材料试验机上进行。
低碳钢的拉伸图如图1所示和铸铁的拉伸图如图2所示。
应指出,这里所绘出的拉伸变形是整个试件的伸长,不只是环距部分的伸长。
对于低碳钢材料,拉伸的初始阶段为弹性阶段,其中oa段为直线部分,ab 段为微弯曲线部分,在此阶段,解除拉力后变形将完全消失,屈服阶段呈图1 低碳钢的拉伸图锯齿形,C点对应的下屈服极限作为材料的屈服极限ζs,由屈服阶段终点至最大载荷P b部分为强化阶段,在此阶段内,标距范围的变形是均匀的。
强化阶段中的最高点d对应最大载荷P b,对应的应力称为材料的强度极限ζb。
过d点后,在试件的某一局部范围内,横向尺寸突然急剧缩小,形成颈缩现象,此时,试件继续伸长所需要的拉力也相应减小。
这一阶段称为局部变形阶段,随后试件即被拉断。
屈服极限ζs和强度极限ζb是衡量材料强度的两个重要指标。
试件被拉断后,将两段对拼在一起,测出断裂后的标距和颈缩处的最小直径,求出延伸率δ和截面收缩率ψ。
材料的延伸率δ和截面收缩率ψ是衡量材料塑性的指标。
工程上通常按延伸率的大小把材料分成两大类,δ>5%的材料称为塑性材料,否则为脆性材料。
铸铁拉伸在没有明显变形时就发生断裂。
所以只能测出它的最大拉力P b相应的强度极限,拉伸图见图2。
图2 铸铁的拉伸图观察试件的断口,低碳钢试件断裂后,在两个断面上各呈凸凹状,称为“杯状断口”(见图3),断口的中间部分材料呈颗粒状,四周呈纤维状,这是低碳钢的典型断口。
