光纤技术术语解析

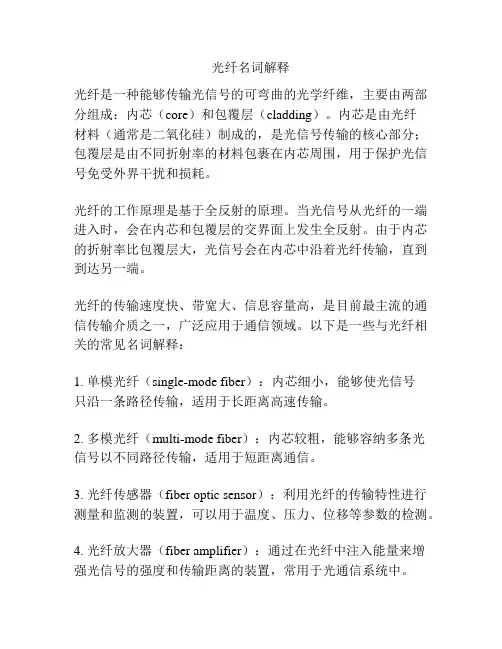

光纤名词解释光纤是一种能够传输光信号的可弯曲的光学纤维，主要由两部分组成：内芯（core）和包覆层（cladding）。

内芯是由光纤材料（通常是二氧化硅）制成的，是光信号传输的核心部分；包覆层是由不同折射率的材料包裹在内芯周围，用于保护光信号免受外界干扰和损耗。

光纤的工作原理是基于全反射的原理。

当光信号从光纤的一端进入时，会在内芯和包覆层的交界面上发生全反射。

由于内芯的折射率比包覆层大，光信号会在内芯中沿着光纤传输，直到到达另一端。

光纤的传输速度快、带宽大、信息容量高，是目前最主流的通信传输介质之一，广泛应用于通信领域。

以下是一些与光纤相关的常见名词解释：1. 单模光纤（single-mode fiber）：内芯细小，能够使光信号只沿一条路径传输，适用于长距离高速传输。

2. 多模光纤（multi-mode fiber）：内芯较粗，能够容纳多条光信号以不同路径传输，适用于短距离通信。

3. 光纤传感器（fiber optic sensor）：利用光纤的传输特性进行测量和监测的装置，可以用于温度、压力、位移等参数的检测。

4. 光纤放大器（fiber amplifier）：通过在光纤中注入能量来增强光信号的强度和传输距离的装置，常用于光通信系统中。

5. 光纤通信（fiber optic communication）：利用光纤传输光信号进行通信的技术和系统，具有高速、远距离传输和大带宽的优势。

6. WDM（Wavelength Division Multiplexing）：波分复用技术，通过同时使用不同波长的光信号在光纤中传输多个通信信号，实现了光纤的大容量传输。

7. OTDR（Optical Time Domain Reflectometer）：光时域反射仪，用于检测光纤中的损耗和故障位置，通过测量光信号的反射和衰减程度来分析光纤的质量问题。

8. FTTH（Fiber to the Home）：光纤到户，通过将光纤引入家庭或办公室，提供高速宽带和数字电视等服务。

光通讯专业术语（传输网）ADM Add Drop Multiplexer 分插复用器利用时隙交换实现宽带管理，即允许两个STM-N信号之间的不同VC实现互连，并且具有无需分接和终结整体信号，即可将各种G.703规定的接口信号(PDH)或STM-N信号(SDH)接入STM-M(MN)内作任何支路。

AON Active Optical Network 有源光网络有源光网络属于一点对多点的光通信系统，由ONU、光远程终端OLT和光纤传输线路组成。

APON ATM Passive Optical Network ATM无源光网络一种结合ATM 多业务多比特率支持能力和无源光网络透明宽带传送能力的理想长远解决方案，代表了面向21 世纪的宽带接入技术的最新发展方向。

ADSL Asymmetric Digital Subscriber Line 非对称数字用户线非对称数字用户线系统ＡＤＳＬ是一种采用离散多频音ＤＭＴ线路码的数字用户线ＤＳＬ系统。

AA Adaptive Antenna 自适应天线一种天线提供直接指向目标的波束，比如移动电话的天线，能够随目标移动自动调整功率等因素，也称为智能天线（SMART ANTENNA）。

ADPCM Adaptive Differential Pulse Code Modulation 自适应脉冲编码调制一种编码技术，将模拟采样的比特数从8位降低到3到4位，完成传输信号的压缩，ITU-T 推荐G.721 为32位ADPCM定义了一种算法（每秒8000次采样，每次采样采4比特），与传统PCM编码相比，它的传输容量加倍。

ADFE Automatic Decree Feedback Equalizer自适应判决反馈均衡器一种利用判决后的信号作为后向抽头的输入信号，可以消除噪声对后向抽头信号的影响的均衡器技术。

AMI Alternate Mark Inversion 信号交替反转码一种数字传输中常用的编码技术，逻辑0由空电平表示，而逻辑1由交替反转的正负电压表示。

本标准规定了光通信领域中与光纤、光缆有关的名词术语。

1．一般术语
1．1 纤维光学
fiber optics
纤维光学是研究光在光纤中的传输理论和应用技术的一门学科。

1．2 光导体
0ptiCal Conductor
光导体是具有低损耗的导光材料。

1．3 光纤(光导纤维)
optical fiber
光纤是一种传输光能的介质波导。

1．4 纤芯
fiber core
一般由纤芯和包层组成。

纤芯是光纤的中心部分，它的折射率一般高于包层。

光波主要在纤芯中传输
1．5光纤包层
fiber cladding
包层是光纤的外层部分
定的机械保护作用。

1．6 突变型光纤
Step index fiber
它的折射率一般低于纤芯，以提供反射面和／或光隔离，同时也可以起突变型光纤纤芯折射率保持常数，而在纤芯与包层的界面折射率发生突变。

1．7渐变型光纤
graded index fiber
渐变型光纤的纤芯折射率从中心向外逐渐变低。

改善带宽。

1．8 单模光纤
monomode fiber
折射率的这种变化是为了均衡各种模式的群速，
单模光纤是在指定波长下只可能传插一种模式的光纤。

1．9 多模光纤
multimode fiber
多模光纤是能传播多种模式的光纤。

模式的数目可以很多。

1．10 一次被覆层(预涂层)
primary coating (procoated)
一次被覆层是光纤拉出后立即被覆在包层上的第一个保护层，主要是用来保持光纤的机械性能。

光纤名词解释
光纤名词解释
1、光纤：光纤是传输信号的一种介质，基本结构是由一个或多个玻璃或塑料微细管，里面填充有玻璃纤维或其他物质，用于传输光信号的。

2、光纤通信：是指使用光纤介质来传递数据信号的一种通信技术，它具有宽带、低损耗、高安全性等特点。

3、多模光纤：是指将多个不同频率的光信号通过多模光纤传输到终端的一种光缆。

4、单模光纤：指只能传输单一波长的光纤，只能传输单一频率或波长的光信号的光缆。

5、光纤收发器：光纤收发器是一种信号转换器，用于将电信号转换为光信号，或将光信号转换为电信号。

6、光纤芯数：光纤芯数指的是光纤中的光纤芯的个数，也就是说一根光纤可以用来传输数据有多少根组成的光纤。

7、光纤缆：光纤缆是指将多根光纤整合在一个外壳中，以提供非常高的速度，安全性和容量的一种弹性光缆组件。

8、光纤交换机：光纤交换机是一种技术，用于将一组光纤连接至另一组光纤，使传输的信号从一个节点转移到另一个节点的设备。

- 1 -。

光通信_专业术语光通信是一种最近几十年来发展迅速的通信技术，它是利用光源和光线进行数据传输的方式。

随着信息时代的来临，光通信已经成为人类信息传输领域的一个重要手段。

在这个过程中，一些关键的专业术语也随之出现并得到广泛应用。

下面将对这些专业术语进行介绍。

一、光纤光纤是指一种利用光电技术进行数据传输的传输介质。

它是由玻璃或塑料制成的一种细长、柔软的，可传输光信号的导体。

其工作原理是利用光波在纤芯之中的折射和全反射，将信息通过光的方式传输到目标设备。

二、单模与多模光纤单模光纤是一种只能传输单一波长光信号的光纤。

它的核心直径非常小，一般为9微米，因此能够传输更加准确的信息。

而多模光纤则可以传输多个波长的光信号，但它的核心直径比单模光纤要大，因此传输的信息准确度稍逊。

三、光收发器光收发器是一种转换光信号和电信号的设备。

它可以将光纤传输过来的光信号转换成电信号，然后通过电线传输到目标设备。

它的组成部分包括光源、收光器和光纤连接器等。

四、激光器激光器是一种能够产生高能光束的光源，也是光通信技术中的核心设备之一。

它通过将高能电子激发到放电的态，从而产生激光。

激光器通常使用半导体和光纤制造，是一种非常重要的光源。

五、等光时传输等光时传输是一种利用光波在纤芯中传播的速度相等，从而实现高速、高效传输的方法。

在等光时传输中，不同的光脉冲在纤芯内可以同时传输，从而实现更高的传输速度和更好的抗干扰能力。

六、纵向转移纵向转移是一种光纤传输中对容带式系统进行折射和反射的传输方式。

在纵向转移中，光信号在纤芯中转移时，由于光的超过和反射，能够实现通过较长的距离的传输。

七、增益增益是指光通信系统中的光信号的放大效果。

它是通过调节光信号的功率来实现的，通常使用光纤放大器、光放大器等设备进行实现。

八、插入损耗插入损耗是指由于在光纤传输过程中可能会由于光波的散射、折射和反射等影响导致信号衰减的现象。

通过引入光调制器可以在一定程度上缓解这种情况。

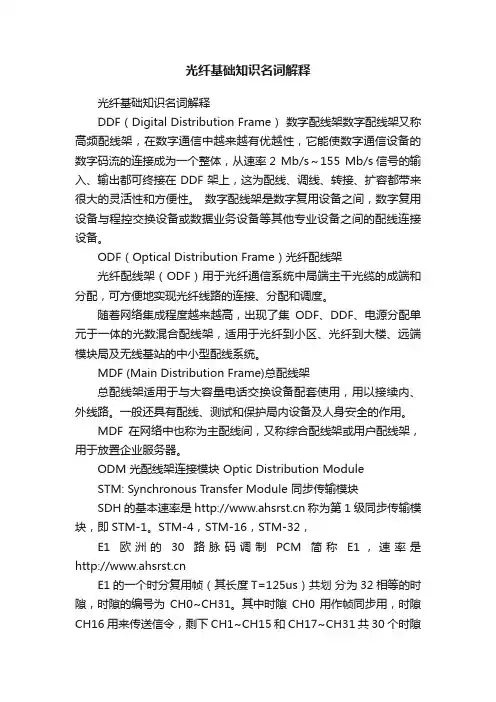

光纤基础知识名词解释光纤基础知识名词解释DDF（Digital Distribution Frame）数字配线架数字配线架又称高频配线架，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

数字配线架是数字复用设备之间，数字复用设备与程控交换设备或数据业务设备等其他专业设备之间的配线连接设备。

ODF（Optical Distribution Frame）光纤配线架光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。

随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统。

MDF (Main Distribution Frame)总配线架总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路。

一般还具有配线、测试和保护局内设备及人身安全的作用。

MDF在网络中也称为主配线间，又称综合配线架或用户配线架，用于放置企业服务器。

ODM 光配线架连接模块 Optic Distribution ModuleSTM: Synchronous Transfer Module 同步传输模块SDH的基本速率是 称为第1级同步传输模块，即STM-1。

STM-4，STM-16，STM-32，E1欧洲的30路脉码调制PCM简称E1，速率是E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。

其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。

每个时隙传送8bit，因此共用256bit。

每秒传送8000个帧，因此PCM一次群E1的数据率就是 。

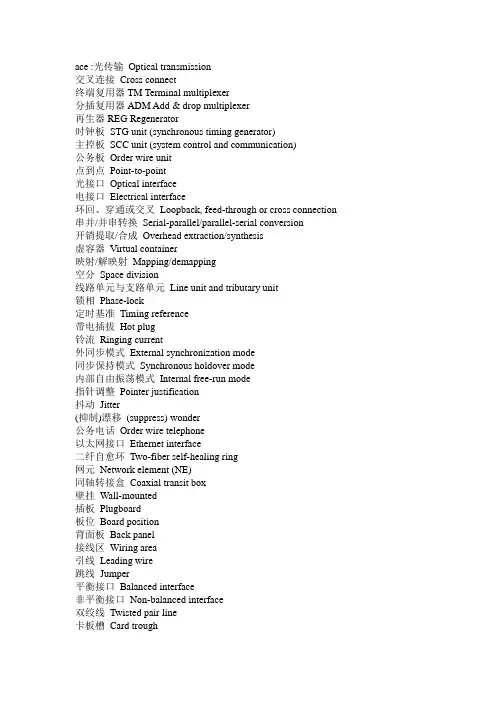

ace :光传输Optical transmission交叉连接Cross connect终端复用器TM Terminal multiplexer分插复用器ADM Add & drop multiplexer再生器REG Regenerator时钟板STG unit (synchronous timing generator)主控板SCC unit (system control and communication)公务板Order wire unit点到点Point-to-point光接口Optical interface电接口Electrical interface环回、穿通或交叉Loopback, feed-through or cross connection 串并/并串转换Serial-parallel/parallel-serial conversion开销提取/合成Overhead extraction/synthesis虚容器Virtual container映射/解映射Mapping/demapping空分Space division线路单元与支路单元Line unit and tributary unit锁相Phase-lock定时基准Timing reference带电插拔Hot plug铃流Ringing current外同步模式External synchronization mode同步保持模式Synchronous holdover mode内部自由振荡模式Internal free-run mode指针调整Pointer justification抖动Jitter(抑制)漂移(suppress) wonder公务电话Order wire telephone以太网接口Ethernet interface二纤自愈环Two-fiber self-healing ring网元Network element (NE)同轴转接盒Coaxial transit box壁挂Wall-mounted插板Plugboard板位Board position背面板Back panel接线区Wiring area引线Leading wire跳线Jumper平衡接口Balanced interface非平衡接口Non-balanced interface双绞线Twisted pair line卡板槽Card trough平放式安装Horizontal installation前面板Front panel保险管Protective tube指示灯Indicating lamp恢复式通道倒换Revertive path switching非恢复式通道倒换Non-revertive path switching未开工Not in service开工In service一次保安单元Primary protective unit满配置Full configuration单向Unidirectional双向Bi-directional通道保护和复用段保护Path protection and multiplex section protection 倒换Switching开销单元（OHP）Overhead processing unit输出阻抗Output impedance信号标记Signal label开销字节Overhead byte同步源Synchronous source时钟源Clock source正向Positive时隙源Timeslot source时隙宿Timeslot sink反向Negative双向Both-way故障定位Fault localization功能块Functional block危急告警Critical主要告警Major次要告警Minor提示告警Warning15分钟周期15-minute period复选框Check box对象集Object set非零Non-zero不可用时间Unavailable time (UAT)越限Threshold-crossing信号丢失Loss of signal劣化Deterioration光路Optical path对端Opposite terminal帧丢失Loss of frame高阶通道Higher-order path管理单元Administrative unit (AU)误码Bit error连接器Connector衰减Attenuation指针调整记数Pointer justification count (PJC)PJCHIGH（指针正调整）和PJCLOW（指针负调整）Pointer justification high and pointer justification low光时域反射计OTDR Optical time domain reflectometer尾纤Tail fiber远端自环Remote self-loop配线架MDF (main distribution frame)管理域Management domain光纤连接器Optical connector保护倒换Protection switching双纤单向通道保护环Two-fiber unidirectional path protection ring报表Report网管图标NM icon子网Sub-network子架Sub-rack在线帮助On-line help串口线Serial port line波特率Baud rate常亮Normally on结果码Object code复用段适配Multiplex section adaptation接触不良Poor contact用户手册1跟踪模式、自由振荡和保持模式Locked mode, free-run mode and hold-over mode 沟槽Trough静电吸附Electrostatic adherence粒径Particle size一次电源Primary power supply尖峰电压Peak voltage防静电手腕Anti-electrostatic wrist瞬变过程Transient process低通滤波器Low-pass filter滤波电容Filtering capacitance防雷Lightening-protection避雷针Lightening arrestor光衰耗器Optical attenuator光功率计Optical power meter接插件Plug-in unitOOF接收帧失步Out of frame碰线Swinging crossTU指针丢失TU loss of pointer导航树Navigation tree网元图标NE iconLOC收时钟丢失告警Loss of clock未装载Unequipped溢出Overflow失配Mismatch再生段Regenerator section未扰码字节Unscrambled bytesSDH Synchronous Digital Hierarchy 同步数字系列PDH Plesiochrous Digital Hierarachy 准同步数字系列SBS Synchronous information Bone System 同步信息骨干系统STM` Synchronous Transport Module 同步传输模块STG Synchronous Timing Generator 同步定时发生器SCC System Control &Communication 系统通信控制ECC Embedded Control Channel 嵌入控制通道SL1 Synchronous Line STM-1 155520kbit/s同步线路光接口板SL2 2 x Synchronous Line STM-1 155520kbit/s同步线路双光接口板SL4 Synchronous Line STM-4 622080kbit/s同步线路光接口板SLE Synchronous Line STM-1 Electrical 155520kbit/s同步线路电接口板SE2 2 x Synchronous Line STM-1 Electrical 155520kbit/s同步线路双电接口板PL1 PDH Line E1 16x 2048kbit/s电接口支路板PD1 PDH Double 16-line E1 32x 2048kbit/s电接口支路板PL3 PDH Line E3/DS3 3x34368kbit/s、3x44736kbit/s 电接口支路板PL4 PDH Line E4 139264kbit/s电接口支路板TXC Tributary Cross-connection for STM-16 2.5G低阶交叉连接板X16 High-order Cross-connection for STM-16 2.5G高阶交叉连接板GTC General Timeslot Cross-connection 通用时隙交叉连接板R16 Receiver of STM-16 2488320kbit/s同步线路光接收板T16 Transmitter of STM-16 2488320kbit/s同步线路光发送板ASP Administrative Unit Signal Processing 同步线路管理单元信号处理板PWS Power Supply 二次电源板BA2 2 x Booster Amplifier 双路光功率放大器板TDA Tone&Data Access 音频数据接口板OAM Operation Administration and Maintenance 运行、管理、维护OHP Overhead Processor 开销处理板SBSMN SBS Management Network SBS网管系统RMS Religion Management System 区域管理系统AIS Alarm Indication Signal告警显示信号ALS Automatic Laser Shutdown自动激光关断APS Automatic Protection Switching自动保护倒换AU Administrative Unit 管理单元AUG Administrative Unit Group 管理单元组BER Bit Error Ratio 误码率BIP Bit Interleaved Parity 比特间插奇偶校验CM Connection Matrix 连接矩阵CMISE Common Management Information Service Element 公共管理信息业务单元DCC Data Communications Channel 数据通信通路EOW Engineering Order-Wire 工程联络线（公务）ES Errored Second 误码秒FAL Frame Alignment Loss 帧同步丢失FEBE Far End Block Error 远端成块误码FERF Far End Receive Failure 远端接收故障HCS Higher order Connection Supervision 高阶连接监督HOA Higher Order Assembler 高阶组装HOI Higher Order Interface 高阶接口HP Higher order Path 高阶通路HPA Higher order Path Adaptation 高阶适配HPC Higher order Path Connection 高阶通路连接HPOM Higher order Path Overhead Monitor 高阶通路开销监视HPT Higher order Path Termination 高阶通路终结LOF Loss Of Frame 帧失步LOI Lower Order Interface 低阶接口LOM Loss Of Multiframe 复帧丢失LOP Loss Of Pointer 指针丢失LOS Loss Of Signal 信号丢失LP Lower order Path 低阶通路LPA Lower order Path Adaptation 低阶通路适配LPC Lower order Path Connection 低阶通路连接LPOM Lower order Path Overhead Monitor 低阶开销监视LPT Lower order Path Termination 低阶通路终结LTI Loss of all Incoming Timing referencesLUG Lower order path Unequipped GeneratorMCF Message Communications Function 消息通信功能MRTIE Maximum Relative Time Interval ErrorMS Multiplex Section 复用段MSA Multiplex Section Adaptation 复用段适配MSOH Multiplex Section OverHead 复用段开销MSP Multiplex Section Protection 复用段保护MST Multiplex Section Termination 复用段终结MTIE Maximum Time Interval ErrorNDF New Data FlagNE Network Element 网元NEF Network Element Function 网元功能NNI Network Node Interface 网络节点接口OOF Out Of Frame 帧失步PDH Plesiochronous Digital Hierarchy 准同步数字系列PPI PDH Physical Interface PDH物理接口PJE Pointer Justification Event 指针调整事件POH Path OverHead 通路开销PSE Protection Switch Event 保护倒换事件RS Regenerator Section 再生段RSOH Regenerator Section OverHead 再生段开销RST Regenerator Section Termination 再生段终结SD Signal Degrade 信号劣化SDH Synchronous Digital Hierarchy 同步数字系列SDXC Synchronous Digital hierarchy Cross-Connect 同步数字系列交叉SEMF Synchronous Equipment Management Function 同步设备管理功能SES Severely Errored Second 严重误码秒SETG Synchronous Equipment Timing Generator 同步设备定时发生器SETPI Synchronous Equipment Timing Physical Interface 同步设备定时物理接口SETS Synchronous Equipment Timing Source 同步设备定时源SLM Signal Label Mismatch 信号失配SPI SDH Physical Interface SDH物理接口TMN Telecommunications Management Network 电信管理网TU Tributary Unit 支路单元。

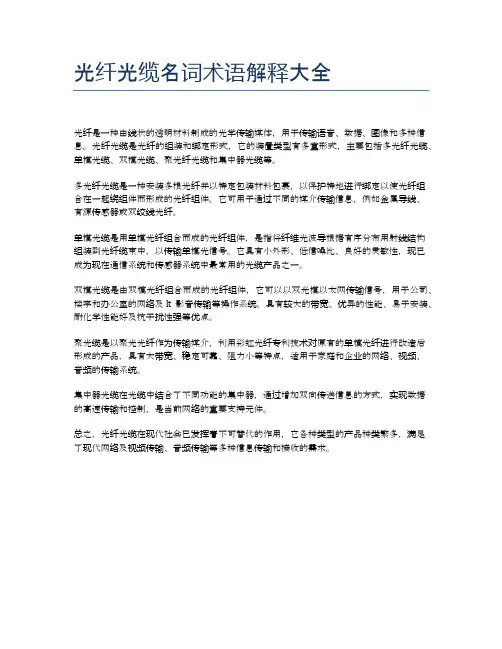

光纤光缆名词术语解释大全
光纤是一种由线状的透明材料制成的光学传输媒体，用于传输语音、数据、图像和多种信息。

光纤光缆是光纤的组装和绑定形式，它的装置类型有多重形式，主要包括多光纤光缆、单模光缆、双模光缆、聚光纤光缆和集中器光缆等。

多光纤光缆是一种安装多根光纤并以特定包装材料包裹，以保护特地进行绑定以使光纤组
合在一起绕组件而形成的光纤组件。

它可用于通过不同的媒介传输信息，例如金属导线、
有源传感器或双绞线光纤。

单模光缆是用单模光纤组合而成的光纤组件，是指将纤维光波导根据有序分布用射线结构组装到光纤缆束中，以传输单模光信号。

它具有小外形、低信噪比、良好的灵敏性，现已成为现在通信系统和传感器系统中最常用的光缆产品之一。

双模光缆是由双模光纤组合而成的光纤组件，它可以以双光模以太网传输信号，用于公司、楼宇和办公室的网络及lt影音传输等操作系统。

具有较大的带宽、优异的性能、易于安装、耐化学性能好及抗干扰性强等优点。

聚光缆是以聚光光纤作为传输媒介，利用彩虹光纤专利技术对原有的单模光纤进行改造后
形成的产品，具有大带宽、稳定可靠、阻力小等特点，适用于家庭和企业的网络、视频、
音频的传输系统。

集中器光缆在光缆中结合了不同功能的集中器，通过增加双向传送信息的方式，实现数据
的高速传输和控制，是当前网络的重要支持元件。

总之，光纤光缆在现代社会已发挥着不可替代的作用，它各种类型的产品种类繁多，满足了现代网络及视频传输、音频传输等多种信息传输和接收的需求。

光纤通信术语LD（激光二级管）Laser Diode的缩写，其发射的光，波长带宽窄，几乎是单色光，即单波长。

通过其光谱波段（小于5nm）的激光不是连续的，在中心波长的两边，还发射几个较低峰值的波长。

LED（发光二极管）Light Emission Diode的缩写，具有比LD更宽的光谱，通常范围在50～200n m。

另外，LED光是非干涉光，因而输出功率更加稳定。

LED光源典型应用在短距离网络和多模光纤的局域网LAN中。

LED可以用于激光光源单模系统进行精确损耗测量，但是前提条件是要求其输出足够功率。

光源的工作波长稳定光源的工作波长是一个标称的波长λ，在这一波长上设计的稳定光源能在规定的条件下工作。

光源的功率稳定度稳定光源在规定的工作方式并经过预热稳定工作后，从时间t0至时间t1的输出功率的变化程度称为稳定光源的功率稳定度，以dB表示。

光源的波长稳定度稳定光源经过预热稳定工作后的发射光波长的变化程度称为稳定光源的波长的稳定度，以nm表示。

光源的谱宽稳定光源的谱宽是指稳定光源输出光谱从其最大点下降3dB所对应的宽度。

光功率计的波长范围光功率计的波长范围是规定一个标称的工作波长λ的范围从λmin到λmax ，在此波长范围内设计的光功率计能在规定的技术指标下工作。

光功率计的功率范围光功率计能按照规定的技术指标测量最大光功率至最小光功率的范围即称为光功率计的功率范围。

光分路器的中心波长和带宽所有光分路器的性能都是与波长相关的，通常给出的指标是在相应波长范围内的参数。

中心波长就是分路器的预定波长，带宽是其性能参数能得到保证的波长范围。

通常情况下，分路器在预定带宽以外的一定区域也能工作，但性能得不到保证。

器件的最大插入损耗与典型插入损耗插入损耗是指某一输出端口输出光功率与输入光功率的比值，以dB表示。

最大和最小插入损耗分别是通带范围内插入损耗的上限和下限。

典型插入损耗是在中心波长测量的插入损耗。

通常情况下，最大插入损耗和典型插入损耗都是对等比分路器而言的。

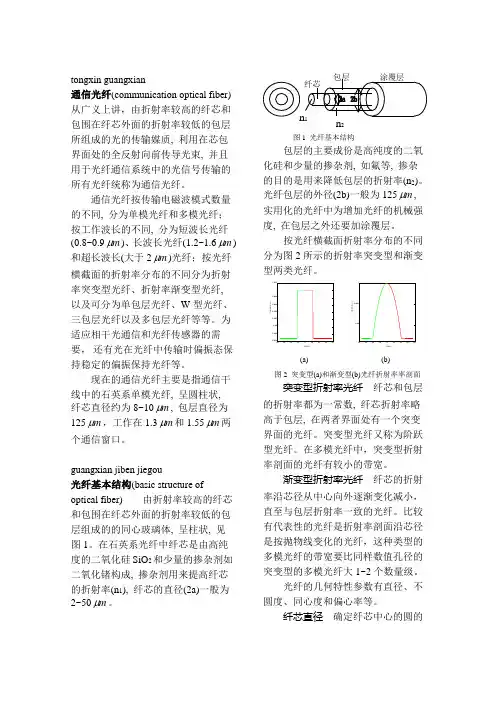

tongxin guangxian通信光纤(communication optical fiber) 从广义上讲，由折射率较高的纤芯和包围在纤芯外面的折射率较低的包层所组成的光的传输媒质, 利用在芯包界面处的全反射向前传导光束, 并且用于光纤通信系统中的光信号传输的所有光纤统称为通信光纤。

通信光纤按传输电磁波模式数量的不同, 分为单模光纤和多模光纤；按工作波长的不同, 分为短波长光纤(0.8~0.9m μ)、长波长光纤(1.2~1.6m μ)和超长波长(大于2m μ)光纤；按光纤横截面的折射率分布的不同分为折射率突变型光纤、折射率渐变型光纤, 以及可分为单包层光纤、W 型光纤、三包层光纤以及多包层光纤等等。

为适应相干光通信和光纤传感器的需要， 还有光在光纤中传输时偏振态保持稳定的偏振保持光纤等。

现在的通信光纤主要是指通信干线中的石英系单模光纤, 呈圆柱状, 纤芯直径约为8~10m μ, 包层直径为125m μ，工作在1.3m μ和1.55m μ两个通信窗口。

guangxian jiben jiegou光纤基本结构(basic structure of optical fiber) 由折射率较高的纤芯和包围在纤芯外面的折射率较低的包层组成的的同心玻璃体, 呈柱状, 见图1。

在石英系光纤中纤芯是由高纯度的二氧化硅SiO 2和少量的掺杂剂如二氧化锗构成, 掺杂剂用来提高纤芯的折射率(n 1), 纤芯的直径(2a)一般为2~50m μ。

2图1 光纤基本结构包层的主要成份是高纯度的二氧化硅和少量的掺杂剂, 如氟等, 掺杂的目的是用来降低包层的折射率(n 2)。

光纤包层的外径(2b)一般为125m μ, 实用化的光纤中为增加光纤的机械强度, 在包层之外还要加涂覆层。

按光纤横截面折射率分布的不同分为图2所示的折射率突变型和渐变(a) (b)图2 突变型(a)和渐变型(b)光纤折射率率剖面突变型折射率光纤 纤芯和包层的折射率都为一常数, 纤芯折射率略高于包层, 在两者界面处有一个突变界面的光纤。

光缆（optical fiber cable）：用适当的材料和缆结构，对通信用光纤进行收容保护，使光纤免受机械和环境的影响和损坏，适应不同场合使用要求的通信线缆。

室外光缆（outdoor cable）：适合于室外架空、管道和直埋等使用场合的光缆结构，这种光缆通常填充油膏。

室内光缆（indoor cable）：适合于建筑物内使用的光缆，这种光缆通常不填充油膏。

层绞式光缆（layer optical fiber cable）：绞合单元绕中心加强构件，作单向螺旋绞绕或SZ（换向）绞绕，现常用的为SZ绞方式，加上护套结构，这样做成的光缆。

中心管式光缆（central loose tube optical fiber cable）：松套管位于缆中心位置，两根起抗张作用的平行钢丝或FRP位于缆芯外的护层中，或多根钢丝绞合于中心松套管外再加上护套结构的光缆。

通常松套管位于缆中心位置即可称为中心管式光缆。

缆芯（cable core）：当光缆有一层或多层护套（层）时，最内护套内那部分称为缆芯。

对层绞式光缆缆芯，它由中心加强件、松套管、填充绳、填充化合物、扎纱、包带（可能有）等部分组成，对中心管式光缆缆芯，它只由一根松套管组成。

护套（层）（cable jacket (sheath)）：用适当材料包覆或挤在缆芯外的套（层）。

光光缆有二个以上护套（层）时，人们常将最外的一层叫外护层（sheath），最内的一层叫内护套（jacket），“套”侧重于防潮，“层”侧重于抗侧压和耐磨（其实套与层的作用很难严格分清）；当只有一层时，就将该层称为外护层。

内护套可以是非金属护套（PE护套）、铝塑粘结护套和钢塑粘结护套。

外护层可以是各种铠装层挤上中密度聚乙烯或阻燃料、防蚁层等外护层。

铠装层（armoring）：在直埋、爬坡敷设、水底应用等场合，为增加光缆的抗拉和抗侧压能力，在光缆内护套上增加的铠装层（通常为钢丝或钢带）。

抗张构件（tensile element）：在光缆中起到抗张作用的构件。

Center Wavelength:测量光波有效范围内峰值光功率点的波长，就是中心波长,范围为±6.5nm 。

Spectral Width：测试量光谱的宽度，LED典型的范围为20~60nm，Laser 1310波长范围为1~2nm，1550波长范围为1~3nm。

DB:一个相对光功率单位，就是一个功率和另一个功率之比。

dBm:相对于毫瓦的光功率分贝单位。

mW和uW:功率的单位，1mW=0dBm, dBm=20log10mw ; dBu=20log10uw 。

Average Optical Power:平均光功率，就是指加载了调制信号后，测试出N个“0”和N个“1”的平均功率，单位为mW或dBu,dBm。

阀门电流：就是指电流达到多少时，激光器才能发光，一般是20mA，但根据不同光器件，其阀门电流值也有所不同。

工作电流：就是指激光器工作在电光转换的线性区域。

Extinction Ratio:信号0电平的功率和信号1电平的功率之比，ER=PL/PH*100，单位DB。

Sensitivity:光接收机调整到最佳状态时，能接收到微弱光信号的能力，评判标准如：误码率。

Los hysteresis :Los滞洄区间，就是指接收机没有Los时，输入光功率由强到弱一点一点衰减到接收器出现LOS时的输入光功率和接收机Los时，输入光功率由弱到强一点一点的增加到接收机没有Los时的输入光功率的差值。

通道代价：就是测试模块的光信号发送端，在加了长距离光纤时的灵敏度和没有加长距离光纤时的灵敏的差值，就是通道代价。

暗电流：就是在没有输入光信号的情况下，流过PIN或APD的电流。

响应度：是指输入一定光功率时，PIN或APD的输出电流，为输出电流-暗电流/输入光功率。

Attenuation:衰减，就是将强信号通过一定方式的处理，变成可以接受或想要的弱信号。

Laser:激光器通常是采用半导体材料，LD是受激发光，通常与单模光纤耦合，是就是一种模拟不间断的发出连续的单色光。

光纤通信，是指将要传送的语音、图像和数据信号等调制在光载波上，以光纤作为传输媒介的通信方式1.本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。

2.弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。

3.挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。

4.杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

5.不均匀：光纤材料的折射率不均匀造成的损耗。

6.对接：光纤对接时产生的损耗，如：不同轴(单模光纤同轴度要求小于0.8μm)，端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

7.多模光纤：中心玻璃芯教粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

8.单模光纤：中心玻璃芯教细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好9.常规型光纤：光纤生产长家将光纤传输频率最佳化在单一波长的光上，如1300μm。

10.色散位移型光纤：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300μm和1550μm。

11.突变型光纤：光纤中心芯到玻璃包层的折射率是突变的。

其成本低，模间色散高。

适用于短途低速通讯，如：工控。

但单模光纤由于模间色散很小，所以单模光纤都采用突变型。

12.渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。

13.电发射端机主要任务是PCM编码和信号的多路复用。

多路复用是指将多路信号组合在一条物理信道上进行传输，到接收端再用专门的设备将各路信号分离出来，多路复用可以极大地提高通信线路的利用率。

光纤的名词解释
光纤是一种由玻璃或塑料制成的纤维，可作为光传导工具。

其传输原理是利用“光的全反射”。

光纤可用于信号传输，包括电信号和光信号。

光纤通信是利用各种电信号对光波进行调制后，通过光纤进行传输的通信方式。

光纤的本征损耗包括瑞利散射和固有吸收等。

弯曲会导致部分光纤内的光散射而损失掉，造成损耗。

挤压也会对光纤产生损耗。

光纤的发展历程包括了石英光纤、掺氟光纤、红外光纤、复合光纤、氟化物光纤、塑包光纤、塑料光纤和单模光纤等。

近年来，中国科学家在光纤领域取得了一系列重要成果，如成功制造出单晶有机金属钙钛矿光纤、实现千公里无中继光纤量子密钥分发以及成功实现508公里光纤量子通信等。

光纤基础知识名词解释光纤通信，是指将要传送的语音、图像和数据信号等调制在光载波上，以光纤作为传输媒介的通信方式1.本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。

2.弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。

3.挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。

4.杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

5.不均匀：光纤材料的折射率不均匀造成的损耗。

6.对接：光纤对接时产生的损耗，如：不同轴(单模光纤同轴度要求小于0.8μm)，端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

7.多模光纤：中心玻璃芯教粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

8.单模光纤：中心玻璃芯教细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好9.常规型光纤：光纤生产长家将光纤传输频率最佳化在单一波长的光上，如1300μm。

10.色散位移型光纤：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300μm和1550μm11.突变型光纤：光纤中心芯到玻璃包层的折射率是突变的。

其成本低，模间色散高。

适用于短途低速通讯，如：工控。

但单模光纤由于模间色散很小，所以单模光纤都采用突变型。

12.渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在的多模光纤多为渐变型光纤。

13.电发射端机主要任务是PCM编码和信号的多路复用。

多路复用是指将多路信号组合在一条物理信道上进行传输，到接收端再用专门的设备将各路信号分离出来，多路复用可以极大地提高通信线路的利用率。

光纤技术指标概念解释1、光纤衰减（attenuation of opyical fiber）：光纤中光功率沿纵轴逐渐减小。

光功率减小与波长有关。

光纤链路中，光功率减小主要原因是散射、吸收，以及连接器和熔接接头造成的光功率损耗。

衰减的单位为dB。

2、光纤衰减系数（fiber attenuation coefficient）：每公里光纤对光信号功率的衰减值。

衰减系数（也称衰耗系数）是多模光纤和单模光纤最重要的特性参数之一，在很大程度上决定了多模和单模光纤通信的中继距离。

单位：dB/km。

产生原因：使光纤产生衰减的原因很多，主要有：吸收衰减，包括杂质吸收和本征吸收；散射衰减，包括线性散射、非线性散射和结构不完整散射等；其它衰减，包括微弯曲衰减等。

其中最主要的是杂质吸收引起衰减。

在光纤材料中的杂质如氢氧根离子、过渡金属离子对光的吸收能力极强，它们是产生光信号衰减的重要因数。

因此，要想获得低衰减光纤，必须对制造光纤用的原材料二氧化硅进行十分严格的化学提纯，使其杂质的含量降到几个PPb 以下。

3、色散（dispersion）：光纤中由光源光谱成分中不同波长的不同群速度所引起的光脉冲展宽的现象。

色散也是对光纤的一个传播参数与波长关系的描述。

4、色散系数（dispersion coefficient）：每公里的光纤由于单位谱宽所引起的脉冲展宽值，与长度呈线性关系。

色散系数一般只对单模光纤来说，包括材料色散和波导色散，统称色散系数。

5、零色散波长(Zero-dispersion wavelength)：波长色散为零时的波长。

6、零色散斜率（Zero-dispersion slope）：单模光纤中，在零色散波长处色散系数对波长（曲线）的斜率，单位：ps/nm2•km。

7、偏振模色散系数（Polarization Mode Dispersion coefficient—PMDc）：偏振模色散系数是单位光纤长度上基模两正交偏振模间的群时延差。

一专用名词解释（10）直接调制和间接调制直接调制：用电信号直接调制半导体激光器或发光二极管的驱动电流，使输出光随电信号变化而实现的。

把要传递的信息转变为电流信号注入半导体光源（激光二极管或者半导体发光二极管LED），从而获得调制光信号。

由于它是在光源内部进行的，因此又称为内调制。

间接调制：是利用晶体电光效应、磁光效应、声光效应等性质来实现对激光辐射的调制，这种调制方式既适用于半导体激光器，也适应于其他类型的激光器。

间接调制最常用的是外调制的方法，即在激光形成以后加载调制信号。

其具体方法是在激光器谐振腔外的光路上放置调制器，在调制器上加电压，使调制器的某些物理特性发生相应的变化，当激光器通过它时，得到调制。

波分复用和时分复用波分复用：①为了使若干独立信号能在一条公共光通路上传输，而将其分别配置在分立的波长上的复用。

②在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用③波分复用(WND)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术时分复用：①为了使若干独立信号能在一条公共通路上传输，而将其分别配置在分立的周期性的时间间隔上的复用。

②时分复用TDM是采用同一物理连接的不同时段来传输不同的信号，也能达到多路传输的目的。

SDH/PDHSDH: ①（Synchronous Digital Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。

SDH是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。

② SDH网络则是由一些基本网络单元（NE）组成的、在传输媒质上（光纤、微波等）进行同步信号传输、复用、分插和交叉连接的传送网络。

PDH：采用准同步数字系列（PDH）的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。

复习思考题1．什么是光纤由玻璃、塑料和晶体等对某个波长范围透明的材料制造的能传输光的纤维。

由中心部份的纤芯和环绕在纤芯外面的包层组成，芯的折射率比包层的高。

光特性由光纤横截面上折射率分布所决定，分布一般呈圆对称形，仅与径向坐标r有关，用符号表示。

光纤呈圆柱状直径从几μm到几百μm。

光从纤维端面进入后即束缚在纤维内曲折地向前传播其传输原理可用几何光学或波动光学解释。

制造光纤时，一般先用原料做成坯棒或块材，然后拉制成细而长的纤维。

光纤的特征和性能有以下几方面：①几何和结构参数，如芯径、外径、数值孔径、芯/包层相对折射率差、折射率分布、涂覆层厚度等；②光传输特性，如工作波长，传输损耗和带宽、色散以及偏振特性；③环境特性，如高低温特性、抗微弯和弯曲特性、辐射特性、氢效应、抗疲劳特性和机械筛选强度等。

此外，单模光纤的参数还包括零色散波长和截止波长等。

光纤的分类是一个很复杂的问题，因为存在许多分类标准，例如工作波长、模式、折射率分布、材料及纤维形态和结构均可作为分类的标准。

)(rn2．什么是多模光纤可传播多种模式电磁波的光纤。

根据横截面折射率分布不同可分阶跃型多模光纤和梯度（渐变）型多模光纤。

前者模间色散大，传输的信息容量较小；后者模间色散小，可传输的信息容量较大。

多模光纤芯径较大，一般为50μm或62.5μm，其数值孔径为0.275。

与单模光纤相比，芯径大得多，制造较容易，使用较方便，例如容易相互熔接，容易与无源器件、光源和光检测器件配接使用。

但色散大得多，传输容量较小。

3．什么是单模光纤只能传导单一基模的光纤。

圆芯折射阶跃分布的光纤维持单模传输出的条件是规一化频率值小于等于2.405，还有其他折射率分布。

表征单模光纤除了用与多模光纤相同的一些传输性能指标和结构指标外，还应包括截止波长、零色散波长和模斑尺寸。

在实用中，单模光纤的抗弯曲和微弯特性是重要的，单模光纤的制造工艺、熔接和耦合技术已经成熟，其品种繁多，应用广泛，产量已超过多模光纤。
