选矿厂设计CAD制图技巧及规定

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

陕西太白黄金矿业有限责任公司生产部CAD工程设计制图总则------------------------------------------------------------------------------------------------------------------1 范围本标准规定了采用计算机辅助设计（以下简称CAD）技术编制设计文件的一般要求，其中包括CAD图的绘制以及文字文件的编制和表格文件的编制。

本标准适用于陕西太白黄金矿业有限责任公司CAD工程设计制图的全过程。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 17825.4—1999CAD文件管理编制规则GB/T 14665--1998 机械工程CAD制图规则GB/T 10609.1-89技术制图--标题栏GB/T 10609.2-89 技术制图--明细栏GB/T 4457.1-84 机械制图--图纸幅面及格式GB/T 4457.3-84 机械制图--字体GB/T 4457.4-84 机械制图--图线GB/T 4457.4-84 机械制图—剖面符号GB/T 4458.4-84 机械制图--尺寸标注法3 一般要求3.1 编制CAD文件时，应正确地反映该产品或工程项目的有关要求。

3.2 编制CAD文件时，应正确地贯彻有关标准的规定。

3.3 CAD文件中的计量单位，应符全GB3100的有关规定。

3.4 提供CAD设计文件使用的各种工程数据库、图形符号库、标准件库等应符合现行标准的相关规定。

3.5 同一代号的CAD文件上的字型与字体应协调一致。

3.6 必要时，允许CAD文件与常规设计的图样和设计文件同时存在。

4 CAD图的绘制4.1 比例4.1.1 CAD图中所采用的比例应按GB／T14690的有关规定。

采矿设计制图标准及图例
一、图框
设计图纸的幅面及图框尺寸，应符合下表要求：
A0图纸只能长边加长，A1-A3图纸长、宽边都可以加长。

加长部分应为原边长的1/8及其整数倍数。

留装订边时：
A0、A1、A2图纸装订边的图框装订边留25mm、其余三边10mm；A3、A4图纸装订边的图框装订边留25mm、其余三边5mm。

不留装订边时：
A0、A1图纸四边都留20mm；A2、A3、A4图纸四边逗留10mm。

二、文字
1.采矿设计字体均为宋体，包含：汉字、英文字母、阿拉伯数字、罗马数字。

2.块矿名称、标题字体、公司及矿权名称字体大小为5号字。

3.设计中的说明文字字体大小为4号字。

4.设计中图表内文字、坐标数字、标注字体大小为3号字。

5.平面图中坐标数字要求字头指向北方向。

6.图纸中表示数量的数字，应采用阿拉伯数字表示。

拉丁字母、希腊字母或阿拉伯数字，如需写成斜体字时，其斜度应与水
平上倾75°
三、线形
注：每幅图必须严格分图层，在图中使用多段线。

四、比例
1.工程图常用比例按下表选取：
2.同一视图，采用纵向和横向两种不同比例绘制时，应加以注明；长细比较大，且不需要详细标注的视图，可不按比例绘制。

3.全图只有一种比例时，应将比例注写在标题栏内。

不同视图比例注写在相应视图名的下方，如下图：
4.不能按比例绘图时，必须注有“示意图”字样。

五、字母与符号
常用技术术语字母符号宜参照下表：
六、图例
制图常用充填图案及要求：
制图常用图例：。

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!""""第三篇矿山工程!"#制图技术第一章!"#基础知识第一节基本概念!"#技术出现于$%年代初期，并随着计算机软硬件的发展而逐渐发展成为相当成熟的设计工具，目前已作为商品进入市场，在许多行业中发挥着重要作用。

!"#技术是利用计算机及其外围设备和图形输入输出设备来帮助人们完成工程和产品设计的技术。

!"#技术的最大特点是以计算机图形处理方法来进行设计，但其功能并不仅仅局限于此。

人们可以应用!"#技术进行数据资料处理、工程设计优化、图形设计及经济评价等各种工作。

应用!"#技术进行工程设计，不仅可以大大提高工作效率，同时能够显著提高设计质量。

第二节!"#系统的硬件设备一、计算机计算机是!"#系统的主体。

计算机可以是大型机、小型机或微型机；可以多用户共享一台计算机，也可以一个用户使用一台或多台计算机。

就我国目前情况而言，矿山·&’(·第一章!"#基础知识!"#系统采用微型计算机比较切实可行。

图形处理需要进行大量计算，交互设计要求计算机响应时间短，因此!"#系统的计算机应该具有较快的运算速度，同时应该有较大容量的内存和硬盘。

基于这些考虑，矿山!"#系统选用$%&以上档次的微机比较理想。

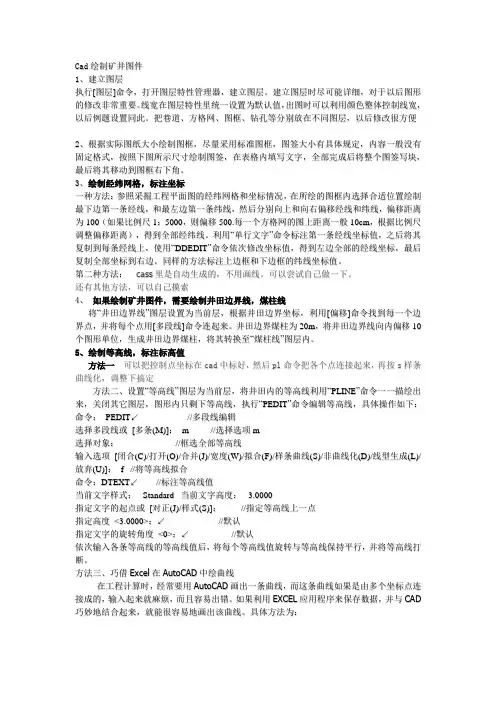

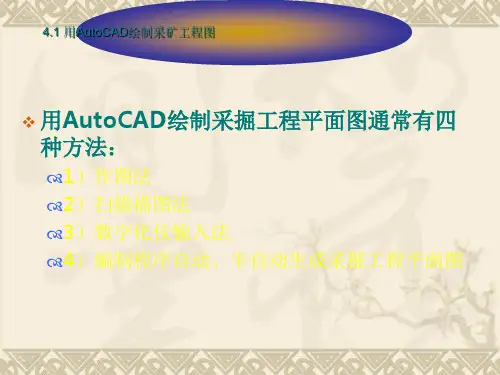

C a d绘制矿井图件1、建立图层执行[图层]命令，打开图层特性管理器，建立图层。

建立图层时尽可能详细，对于以后图形的修改非常重要。

线宽在图层特性里统一设置为默认值，出图时可以利用颜色整体控制线宽，以后例题设置同此。

把巷道、方格网、图框、钻孔等分别放在不同图层，以后修改很方便2、根据实际图纸大小绘制图框，尽量采用标准图框，图签大小有具体规定，内容一般没有固定格式，按照下图所示尺寸绘制图签，在表格内填写文字，全部完成后将整个图签写块，最后将其移动到图框右下角。

3、绘制经纬网格，标注坐标一种方法：参照采掘工程平面图的经纬网格和坐标情况，在所绘的图框内选择合适位置绘制最下边第一条经线，和最左边第一条纬线，然后分别向上和向右偏移经线和纬线，偏移距离为100（如果比例尺1：5000，则偏移500.每一个方格网的图上距离一般10c m，根据比例尺调整偏移距离），得到全部经纬线。

利用“单行文字”命令标注第一条经线坐标值，之后将其复制到每条经线上，使用“D D E D I T”命令依次修改坐标值，得到左边全部的经线坐标，最后复制全部坐标到右边。

同样的方法标注上边框和下边框的纬线坐标值。

第二种方法：c a s s里是自动生成的，不用画线。

可以尝试自己做一下。

还有其他方法，可以自己摸索4、如果绘制矿井图件，需要绘制井田边界线，煤柱线将“井田边界线”图层设置为当前层，根据井田边界坐标，利用[偏移]命令找到每一个边界点，并将每个点用[多段线]命令连起来。

井田边界煤柱为20m，将井田边界线向内偏移10个图形单位，生成井田边界煤柱，将其转换至“煤柱线”图层内。

5、绘制等高线，标注标高值方法一可以把控制点坐标在c a d中标好，然后p l命令把各个点连接起来，再按s样条曲线化，调整下搞定方法二、设置“等高线”图层为当前层，将井田内的等高线利用“P L I N E”命令一一描绘出来，关闭其它图层，图形内只剩下等高线，执行“P E D I T”命令编辑等高线，具体操作如下：命令：P E D I T↙//多段线编辑选择多段线或[多条(M)]：m//选择选项m选择对象：//框选全部等高线输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]：f//将等高线拟合命令：D T E X T↙//标注等高线值当前文字样式：S t a n d a r d当前文字高度：3.0000指定文字的起点或[对正(J)/样式(S)]：//指定等高线上一点指定高度<3.0000>：↙//默认指定文字的旋转角度<0>：↙//默认依次输入各条等高线的等高线值后，将每个等高线值旋转与等高线保持平行，并将等高线打断。

CAD绘制矿山工艺流程图的专业技巧与案例使用CAD软件进行工艺流程图的绘制在矿山行业中是一项非常重要的任务。

这些图表不仅能够方便地展示矿山的工艺流程，还可以为操作员提供指导和决策依据。

下面将介绍一些专业技巧和案例，以帮助您更好地应用CAD软件绘制矿山工艺流程图。

首先，选择适当的CAD软件十分重要。

市面上有许多不同类型的CAD软件可供选择，其中一些专门针对矿山行业的需求进行了优化。

例如，AutoCAD和SolidWorks便是较为常用的CAD软件。

在选择CAD软件时，要考虑其功能、易用性和与其他软件的兼容性等因素。

其次，矿山工艺流程图的绘制需要全面而准确的数据支持。

在开始绘图之前，要收集和整理相关的工艺参数、设备尺寸、物料流量等信息。

这些数据将直接影响到绘制后的工艺流程图的准确性和可靠性。

接下来就是开始绘制矿山工艺流程图了。

以下是一些绘图的常用技巧和注意事项：1. 使用图层：利用CAD软件的图层功能，可以将不同的图形元素分别放置在不同的图层中。

例如，可以将设备图标、管道、仪表等放置在不同的图层中，以方便后续的修改和编辑。

2. 使用标准符号：矿山行业有一套标准的符号和图形元素用于表示设备、阀门、管道等。

要确保使用正确的符号和元素，以便其他人能够准确地理解工艺流程图。

3. 进行比例缩放：在绘制工艺流程图时，要将图纸按照实际尺寸进行比例缩放。

这样可以确保图纸中的元素与实际设备和管道的尺寸相符，避免因尺寸不准确而导致的错误。

4. 使用图形编辑工具：CAD软件提供了许多图形编辑工具，如移动、旋转、缩放等。

这些工具可以帮助我们精确地调整图形元素的位置和尺寸，以达到更好的效果。

在绘制矿山工艺流程图的过程中，需要不断地与相关专家和操作人员进行沟通和交流，以确保图纸准确地反映实际情况。

绘图过程中还可能需要对一些细节进行调整和修改，以适应实际的工艺流程。

下面以一个案例来说明CAD软件绘制矿山工艺流程图的具体过程。

假设我们要绘制一个铜矿提取工艺的流程图。

煤矿CAD矿图编制标准说明目录第一章矿图技术管理及制图技术 (1)第一节矿图技术管理的一般规定 (1)矿图的基本要求 (1)第二节生产矿井必备的基本矿图和专用矿图 (2)一、生产矿井必备的基本矿图 (2)二、生产矿井必备的测量图 (2)三、生产矿井必备的地质图 (3)四、生产矿井必备的储量管理图 (3)五、生产矿井必备的水文地质图 (3)六、生产矿井必备的通风防尘系统图 (3)七、生产矿井必备的机电运输系统图 (4)第三节各种矿图的绘制内容及注记要求 (4)一、井田区域地形图 (4)二、工业广场平面图 (5)三、采掘工程平面图 (6)四、主要巷道平面图 (7)五、井上下对照图 (7)六、矿井地面控制网图 (8)七、矿井地形地质图 (8)八、矿井煤系地层综合柱状图 (8)九、矿井地质剖面图 (9)十、矿井煤(岩)层对比图 (9)十一、矿井分水平地质切面图 (10)十二、矿井煤层底板等高线及资源量估算图 (10)十三、矿井综合水文地质图 (11)十四、矿井充水性图 (12)十五、矿井综合水文地质柱状图 (13)十六、矿井水文地质剖面图 (14)十七、矿井主要含水层等水位（压）线图 (15)十八、矿井防治水系统图 (15)十九、通风、防尘管路系统图 (16)二十、机电运输系统图 (16)(一)图纸图签要求： (16)机电运输系统图图签格式 (17)（二）供电系统方框图 (17)（三）配电(供电)系统图 (18)（四）排水管路系统图 (19)（五）通信系统图 (19)（六）压风管路系统图 (20)（七）提升运输系统图 (20)（八）井下电气设备布置图 (21)第二章煤矿矿图图例 (22)第一节图例的相关规定 (22)第二节图例的一般要求 (22)第三节符号的绘制 (23)第四节注记 (24)第一章矿图技术管理及制图技术第一节矿图技术管理的一般规定矿图的基本要求1、煤矿地质测量图(以下简称矿图)的技术管理必须符合《煤矿地质测量图技术管理规定》，矿图绘制的内容、精度以及绘制的方法、标准，必须符合煤矿地质、测量的有关规程及《煤矿地质测量图例》的规定。

C a d绘制矿井图件1、建立图层执行[图层]命令，打开图层特性管理器，建立图层。

建立图层时尽可能详细，对于以后图形的修改非常重要。

线宽在图层特性里统一设置为默认值，出图时可以利用颜色整体控制线宽，以后例题设置同此。

把巷道、方格网、图框、钻孔等分别放在不同图层，以后修改很方便2、根据实际图纸大小绘制图框，尽量采用标准图框，图签大小有具体规定，内容一般没有固定格式，按照下图所示尺寸绘制图签，在表格内填写文字，全部完成后将整个图签写块，最后将其移动到图框右下角。

3、绘制经纬网格，标注坐标一种方法：参照采掘工程平面图的经纬网格和坐标情况，在所绘的图框内选择合适位置绘制最下边第一条经线，和最左边第一条纬线，然后分别向上和向右偏移经线和纬线，偏移距离为100（如果比例尺1：5000，则偏移500.每一个方格网的图上距离一般10c m，根据比例尺调整偏移距离），得到全部经纬线。

利用“单行文字”命令标注第一条经线坐标值，之后将其复制到每条经线上，使用“D D E D I T”命令依次修改坐标值，得到左边全部的经线坐标，最后复制全部坐标到右边。

同样的方法标注上边框和下边框的纬线坐标值。

第二种方法：c a s s里是自动生成的，不用画线。

可以尝试自己做一下。

还有其他方法，可以自己摸索4、如果绘制矿井图件，需要绘制井田边界线，煤柱线将“井田边界线”图层设置为当前层，根据井田边界坐标，利用[偏移]命令找到每一个边界点，并将每个点用[多段线]命令连起来。

井田边界煤柱为20m，将井田边界线向内偏移10个图形单位，生成井田边界煤柱，将其转换至“煤柱线”图层内。

5、绘制等高线，标注标高值方法一可以把控制点坐标在c a d中标好，然后p l命令把各个点连接起来，再按s样条曲线化，调整下搞定方法二、设置“等高线”图层为当前层，将井田内的等高线利用“P L I N E”命令一一描绘出来，关闭其它图层，图形内只剩下等高线，执行“P E D I T”命令编辑等高线，具体操作如下：命令：P E D I T↙//多段线编辑选择多段线或[多条(M)]：m//选择选项m选择对象：//框选全部等高线输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]：f//将等高线拟合命令：D T E X T↙//标注等高线值当前文字样式：S t a n d a r d当前文字高度：3.0000指定文字的起点或[对正(J)/样式(S)]：//指定等高线上一点指定高度<3.0000>：↙//默认指定文字的旋转角度<0>：↙//默认依次输入各条等高线的等高线值后，将每个等高线值旋转与等高线保持平行，并将等高线打断。

CAD软件在矿山工程设计中的应用技巧与案例解析矿山工程设计是一项复杂而重要的任务，它需要准确的数据和精确的计算来确保矿业项目的安全和高效运作。

在过去，矿山工程设计主要依赖于传统的手绘图纸和手工计算，但随着计算机辅助设计（CAD）软件的发展，矿山工程师们现在可以更加高效和准确地完成他们的工作。

CAD软件提供了一种高级的工具，能够帮助矿山工程师设计、分析和优化矿山工程项目。

下面将介绍CAD软件在矿山工程设计中的几种常见应用技巧，并通过实际案例来解析其优势。

首先，CAD软件可以用于绘制矿山的平面图和剖面图。

通过CAD软件的图形界面，矿山工程师可以准确地绘制矿山开采区域的地理特征，包括地形、地质构造等。

这些平面图和剖面图可以用于评估矿物储量、确定采矿方式和规模，并为后续的工程设计提供基础数据。

例如，一家煤矿公司想要开采一块新的矿区，他们可以使用CAD软件来绘制出该矿区的地理特征，并通过对地质数据的分析来评估煤炭的储量和品质，从而为矿山的规划和设计提供依据。

其次，CAD软件可以用于设计矿山的采矿工艺流程。

在矿山的开采过程中，需要严格遵循一系列的工艺流程来确保矿石的有效采集和处理。

CAD软件提供了专门的工艺设计工具，可以帮助矿山工程师设计和优化采矿过程中的各个环节，包括爆破、采矿设备布局和矿石处理等。

例如，一个铜矿公司使用CAD软件来设计他们的爆破方案，通过模拟不同的爆破参数和布置方式，他们可以提高爆破效率，减少安全隐患，并最大限度地提取铜矿石。

此外，CAD软件还可以用于模拟和优化矿山的运输系统。

在矿山的开采过程中，矿石的运输是一个关键环节，直接影响矿山的生产效率和成本。

CAD软件可以帮助矿山工程师模拟和优化矿石的运输路径和方式，以减少能耗和时间成本。

例如，一个铁矿公司使用CAD软件来优化他们的铁矿矿石运输路径，通过模拟不同的运输方案和布局，他们可以减少运输时间和燃料消耗，提高整个矿山的生产效率。

最后，CAD软件还可以用于进行矿山的安全评估和风险分析。

采矿CAD学习重点采矿CAD是一种基于计算机辅助设计的软件，主要应用于矿业工程中，帮助工程师设计和规划矿山的各种操作和工程。

采矿CAD的学习重点可以归纳为以下几个方面：一、软件操作技术采矿CAD包含了大量的功能和操作，涉及到三维建模、数据库和绘图等各个方面。

因此，在学习采矿CAD时，必须掌握基本的软件操作技术，如快捷键、鼠标操作、命令操作等。

同时，还要对软件的结构和组成部分有一个清晰的了解，包括工作空间、菜单栏、工具栏、命令行等。

二、三维建模技术采矿CAD的三维建模技术是其重要的应用方面之一。

在矿山设计中，三维建模是必不可少的。

因此，采矿CAD的学习重点之一就是掌握三维建模的原理和技术。

这包括建模思维、建模方式和建模工具等。

在掌握三维建模技术的过程中，需要熟悉各种实体的建模方式，如线框模型、平面模型、抽象模型等。

三、数据处理技术采矿CAD在矿山设计中也重要的一个应用方面是数据处理和管理。

在采矿CAD中，可以利用数据库进行数据的记录、查询和管理，这对于矿业工程的设计和规划非常重要。

因此，对于采矿CAD的学习者，应该学习数据处理的技术，包括数据库的设计、数据的录入和查询、数据的分析和统计等。

四、绘图技术采矿CAD的另一个应用方面是绘图技术，采矿CAD可以用于绘制矿山平面图、剖面图等。

因此，采矿CAD的学习者需要掌握绘图技术，如图纸的布局、比例尺的确定、尺寸的标注和图形的填充等。

同时，要熟悉采矿CAD的各种绘图工具和绘图命令，如线段、多边形、圆弧、文本等。

五、应用技术采矿CAD的最终目的是提高矿业工程的效率和质量。

因此，学习采矿CAD还需要掌握应用技术。

这包括矿山规划、开采和管理的知识，其中需要熟悉各种矿山工程力学的原理和矿山开采的方法。

同时，还需要熟悉各种矿山工程软件的应用，如岩石力学分析软件、矿山插板软件等。

总之，采矿CAD学习重点涵盖了多个方面，既包括软件操作技术、三维建模技术、数据处理技术，也包括绘图技术和应用技术。

矿山矿图图框绘制规范(来源于GB/T14683-93)
图框格式(GB/T14683-93技术制图图纸幅面和格式)规定如下：
(1)在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

(2)不留装订边的图纸，其图框格式如图1、图2，尺寸按表1的规定。

(3)留有装订边的图纸，其图框格式如图3、图4，尺寸按表1的规定。

表1 图框尺寸(mm)
1.标题栏的方位
标题栏的方位(GB/T14689-93技术制图图纸幅面和格式)：
(1)每张图纸上必须画出标题栏。

标题栏的位置应位于图纸的右下角。

(2)标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸。

如标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

在此情况下，看图的方向与看标题栏的方向一致。

2.标题栏的格式
标题栏的格式见图5。

3.会签栏
(1)会签栏的位置：有装订边的图纸，会签栏的位置见图6；图纸没有装订边时，会签栏一般置于标题栏附近。

(2)会签栏的格式见图7。

说明：
1.编制年、月、系指该项设计完成的日期，此栏由设计人员填写。

2.项目名称内，如系总图则填写编制项目的全名称，如系零部件图则填写零部件的名称。

3.图名栏内，按习惯填写总图、首图、平面图、布置图、部件图、分部件图等，如系零件图，则此格填写零件材料代号，如HT15-33等。

4.批准文号栏，在接到批准文后时填写，此栏只有总图图签上填写，零部件图等不必填写。

5.工程设计时，1栏与2栏合并改为设计任务项目名称，3栏改为单位工程或设备名称。

矿山设计CAD实验指导书尊敬的教师：本文档是矿山设计CAD实验指导书，它旨在帮助学生更好地了解和掌握CAD软件在矿山设计中的应用。

本文档主要涉及矿山CAD的基本概念、节点与线段的绘制、三维图形的绘制和设计分析等方面的内容。

阅读本文档，学生可以掌握CAD软件的基本操作，提高矿山设计的能力和技巧。

一、矿山CAD的基本概念CAD是计算机辅助设计的缩写，是一种利用计算机进行图形化设计的技术。

在矿山设计中，CAD软件可以帮助实现图形化的设计，使整个矿山设计过程更加精确和高效。

二、节点与线段的绘制在绘制矿山CAD图形时，最基本的要素是点和线段。

节点是构成图形的基本要素，通过连接多个节点可以形成图形的线段。

在矿山CAD设计中，我们经常需要绘制各种角度和尺寸的线段。

因此，在使用CAD软件进行矿山设计时，必须掌握节点和线段的绘制方法。

三、三维图形的绘制一旦我们掌握了如何绘制点和线段，我们就可以将其组合形成复杂的三维图形。

在CAD软件中，我们可以通过组合不同形状和尺寸的线段，形成矿山CAD图形的三维模型。

四、设计分析在完成矿山CAD图形的三维模型之后，我们可以使用CAD 软件分析和修改矿山CAD图形。

通过CAD软件的分析功能，我们可以对矿山CAD设计图形进行修改、调整和优化，并对其进行完善和改进。

总之，本文档介绍了CAD软件在矿山设计中的基本概念、节点与线段的绘制、三维图形的绘制和设计分析等方面的内容。

它旨在帮助学生进一步了解CAD软件在矿山设计中的应用，以提高矿山设计的质量和精度。

希望所有学生通过阅读本文档，掌握CAD软件的基本操作，提高矿山设计的能力和技巧。
