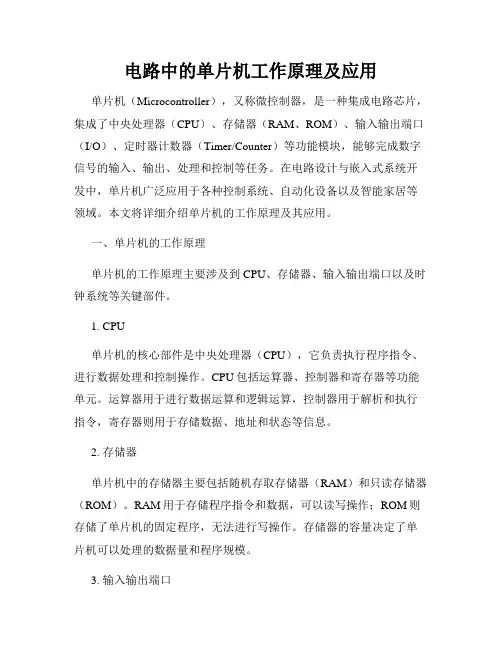

电路中的单片机工作原理及应用单片机(Microcontroller),又称微控制器,是一种集成电路芯片,集成了中央处理器(CPU)、存储器(RAM、ROM)、输入输出端口(I/O)、定时器计数器(Timer/Counter)等功能模块,能够完成数字信号的输入、输出、处理和控制等任务。
在电路设计与嵌入式系统开发中,单片机广泛应用于各种控制系统、自动化设备以及智能家居等领域。
本文将详细介绍单片机的工作原理及其应用。
一、单片机的工作原理单片机的工作原理主要涉及到CPU、存储器、输入输出端口以及时钟系统等关键部件。
1. CPU单片机的核心部件是中央处理器(CPU),它负责执行程序指令、进行数据处理和控制操作。
CPU包括运算器、控制器和寄存器等功能单元。
运算器用于进行数据运算和逻辑运算,控制器用于解析和执行指令,寄存器则用于存储数据、地址和状态等信息。
2. 存储器单片机中的存储器主要包括随机存取存储器(RAM)和只读存储器(ROM)。
RAM用于存储程序指令和数据,可以读写操作;ROM则存储了单片机的固定程序,无法进行写操作。
存储器的容量决定了单片机可以处理的数据量和程序规模。
3. 输入输出端口单片机的输入输出端口(I/O)用于与外部设备进行数据交换和通信。
通过输入端口,单片机可以接收外部传感器的信号;通过输出端口,单片机可以控制外部执行器的动作。
输入输出端口的种类和数量取决于具体的单片机型号和应用需求。
4. 时钟系统时钟系统是单片机的基准,提供时序信号用于同步各个部件的工作。
单片机的时钟可以通过外部晶振或者内部振荡电路来提供,时钟频率决定了单片机的运行速度。
二、单片机的应用单片机广泛应用于各个领域,下面介绍几个常见的应用场景。
1. 控制系统单片机作为嵌入式控制器,可以用于各种控制系统,如温湿度控制、光照控制、电机控制等。
通过读取传感器信号、进行数据处理和输出控制信号,单片机能够实现系统的自动化和智能化。
2. 自动化设备在工业自动化领域,单片机也扮演着重要角色。

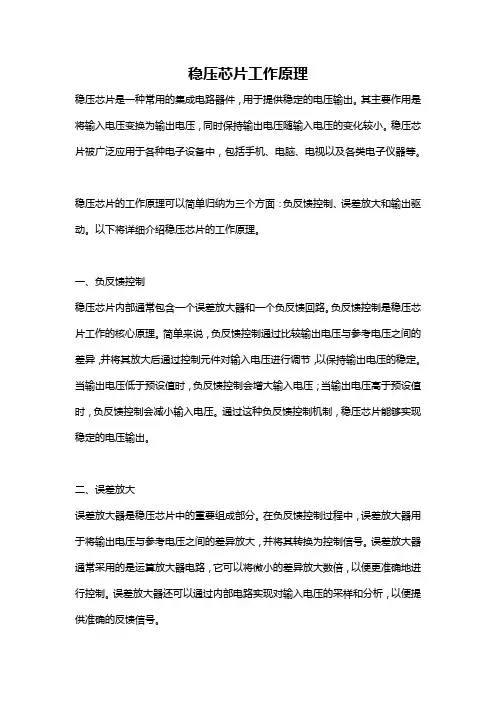

稳压芯片工作原理稳压芯片是一种常用的集成电路器件,用于提供稳定的电压输出。
其主要作用是将输入电压变换为输出电压,同时保持输出电压随输入电压的变化较小。
稳压芯片被广泛应用于各种电子设备中,包括手机、电脑、电视以及各类电子仪器等。
稳压芯片的工作原理可以简单归纳为三个方面:负反馈控制、误差放大和输出驱动。
以下将详细介绍稳压芯片的工作原理。
一、负反馈控制稳压芯片内部通常包含一个误差放大器和一个负反馈回路。
负反馈控制是稳压芯片工作的核心原理。
简单来说,负反馈控制通过比较输出电压与参考电压之间的差异,并将其放大后通过控制元件对输入电压进行调节,以保持输出电压的稳定。
当输出电压低于预设值时,负反馈控制会增大输入电压;当输出电压高于预设值时,负反馈控制会减小输入电压。
通过这种负反馈控制机制,稳压芯片能够实现稳定的电压输出。
二、误差放大误差放大器是稳压芯片中的重要组成部分。
在负反馈控制过程中,误差放大器用于将输出电压与参考电压之间的差异放大,并将其转换为控制信号。
误差放大器通常采用的是运算放大器电路,它可以将微小的差异放大数倍,以便更准确地进行控制。
误差放大器还可以通过内部电路实现对输入电压的采样和分析,以便提供准确的反馈信号。
三、输出驱动稳压芯片的输出端通常需要驱动一定的负载,如电子装置、电机、集成电路等。
因此,稳压芯片需要具备一定的输出能力。
输出驱动一般通过集成在芯片内部的功率输出级来实现。
功率输出级一般采用功率MOS管或双极型晶体管等器件,其输出能力可以满足应用需求。
同时,在输出端还会添加过压保护、过流保护和短路保护等保护电路,以保证输出端的稳定性和安全性。
在实际的稳压芯片应用中,根据具体的需求和使用场景,可以选择不同类型的稳压芯片,如线性稳压芯片和开关稳压芯片。
线性稳压芯片适用于输出电流较小、输出压差较大的应用场景;而开关稳压芯片适用于输出电流较大、效率要求较高的应用场景。
两者的工作原理和稳压原理基本相同,差别在于内部的工作方式和电路结构。

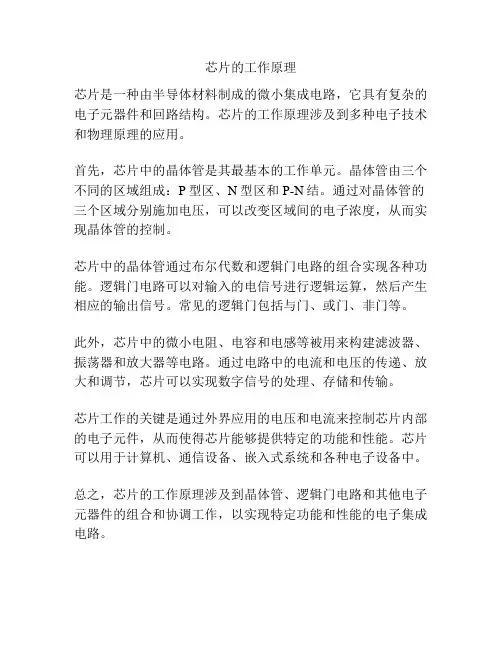

芯片的工作原理
芯片是一种由半导体材料制成的微小集成电路,它具有复杂的电子元器件和回路结构。
芯片的工作原理涉及到多种电子技术和物理原理的应用。
首先,芯片中的晶体管是其最基本的工作单元。
晶体管由三个不同的区域组成:P型区、N型区和P-N结。
通过对晶体管的三个区域分别施加电压,可以改变区域间的电子浓度,从而实现晶体管的控制。
芯片中的晶体管通过布尔代数和逻辑门电路的组合实现各种功能。
逻辑门电路可以对输入的电信号进行逻辑运算,然后产生相应的输出信号。
常见的逻辑门包括与门、或门、非门等。
此外,芯片中的微小电阻、电容和电感等被用来构建滤波器、振荡器和放大器等电路。
通过电路中的电流和电压的传递、放大和调节,芯片可以实现数字信号的处理、存储和传输。
芯片工作的关键是通过外界应用的电压和电流来控制芯片内部的电子元件,从而使得芯片能够提供特定的功能和性能。
芯片可以用于计算机、通信设备、嵌入式系统和各种电子设备中。
总之,芯片的工作原理涉及到晶体管、逻辑门电路和其他电子元器件的组合和协调工作,以实现特定功能和性能的电子集成电路。

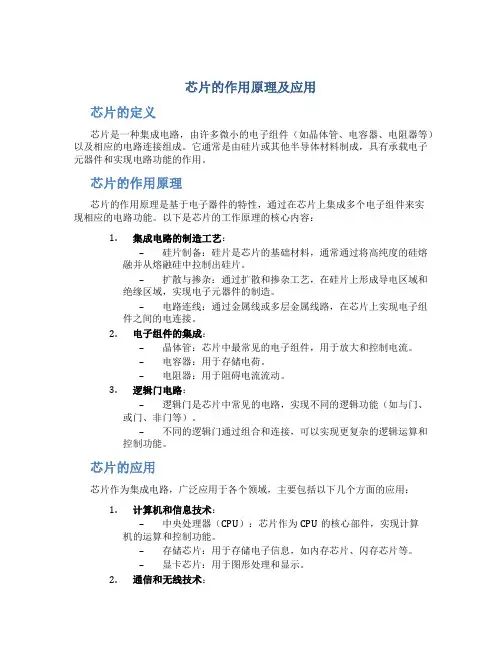

芯片的作用原理及应用芯片的定义芯片是一种集成电路,由许多微小的电子组件(如晶体管、电容器、电阻器等)以及相应的电路连接组成。
它通常是由硅片或其他半导体材料制成,具有承载电子元器件和实现电路功能的作用。
芯片的作用原理芯片的作用原理是基于电子器件的特性,通过在芯片上集成多个电子组件来实现相应的电路功能。
以下是芯片的工作原理的核心内容:1.集成电路的制造工艺:–硅片制备:硅片是芯片的基础材料,通常通过将高纯度的硅熔融并从熔融硅中拉制出硅片。
–扩散与掺杂:通过扩散和掺杂工艺,在硅片上形成导电区域和绝缘区域,实现电子元器件的制造。
–电路连线:通过金属线或多层金属线路,在芯片上实现电子组件之间的电连接。
2.电子组件的集成:–晶体管:芯片中最常见的电子组件,用于放大和控制电流。
–电容器:用于存储电荷。
–电阻器:用于阻碍电流流动。
3.逻辑门电路:–逻辑门是芯片中常见的电路,实现不同的逻辑功能(如与门、或门、非门等)。
–不同的逻辑门通过组合和连接,可以实现更复杂的逻辑运算和控制功能。
芯片的应用芯片作为集成电路,广泛应用于各个领域,主要包括以下几个方面的应用:1.计算机和信息技术:–中央处理器(CPU):芯片作为CPU的核心部件,实现计算机的运算和控制功能。
–存储芯片:用于存储电子信息,如内存芯片、闪存芯片等。
–显卡芯片:用于图形处理和显示。
2.通信和无线技术:–手机芯片:用于实现手机的通信功能,如基带芯片、射频芯片等。
–网络芯片:用于实现网络设备的通信功能,如交换机芯片、路由器芯片等。
–无线电频率芯片:用于无线电通信系统的信号处理和调制解调。
3.消费电子产品:–数码相机芯片:用于图像处理和存储。
–LCD驱动芯片:用于液晶显示屏的控制。
–音频处理芯片:用于音频信号的处理和放大。
4.汽车电子:–车载控制芯片:用于汽车控制系统的运算和控制。
–汽车娱乐系统芯片:用于音视频处理和多媒体功能的实现。
–汽车导航芯片:用于导航功能的实现。

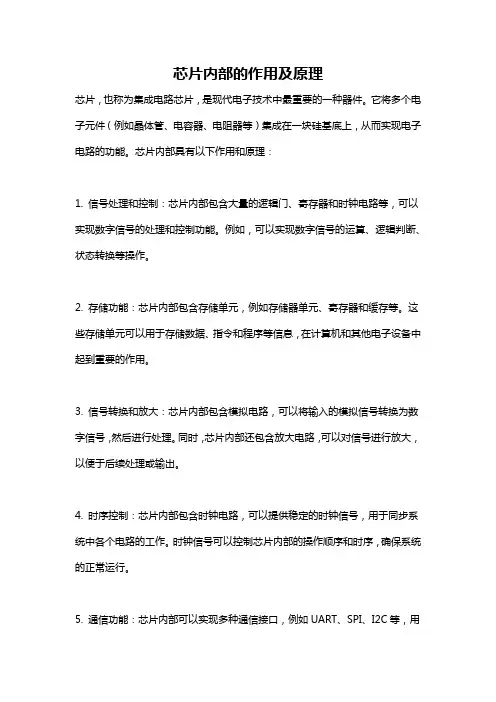

芯片内部的作用及原理
芯片,也称为集成电路芯片,是现代电子技术中最重要的一种器件。
它将多个电子元件(例如晶体管、电容器、电阻器等)集成在一块硅基底上,从而实现电子电路的功能。
芯片内部具有以下作用和原理:
1. 信号处理和控制:芯片内部包含大量的逻辑门、寄存器和时钟电路等,可以实现数字信号的处理和控制功能。
例如,可以实现数字信号的运算、逻辑判断、状态转换等操作。
2. 存储功能:芯片内部包含存储单元,例如存储器单元、寄存器和缓存等。
这些存储单元可以用于存储数据、指令和程序等信息,在计算机和其他电子设备中起到重要的作用。
3. 信号转换和放大:芯片内部包含模拟电路,可以将输入的模拟信号转换为数字信号,然后进行处理。
同时,芯片内部还包含放大电路,可以对信号进行放大,以便于后续处理或输出。
4. 时序控制:芯片内部包含时钟电路,可以提供稳定的时钟信号,用于同步系统中各个电路的工作。
时钟信号可以控制芯片内部的操作顺序和时序,确保系统的正常运行。
5. 通信功能:芯片内部可以实现多种通信接口,例如UART、SPI、I2C等,用
于与外部设备的通信。
通过这些接口,芯片可以接收和发送数据,实现与其他设备的数据交换和通信。
总之,芯片内部的作用是实现电子电路的功能,通过不同的元件和电路结构,实现信号处理、控制、存储、转换、放大和通信等功能。
这些功能的实现依赖于芯片设计、制造和集成技术的不断发展和创新。

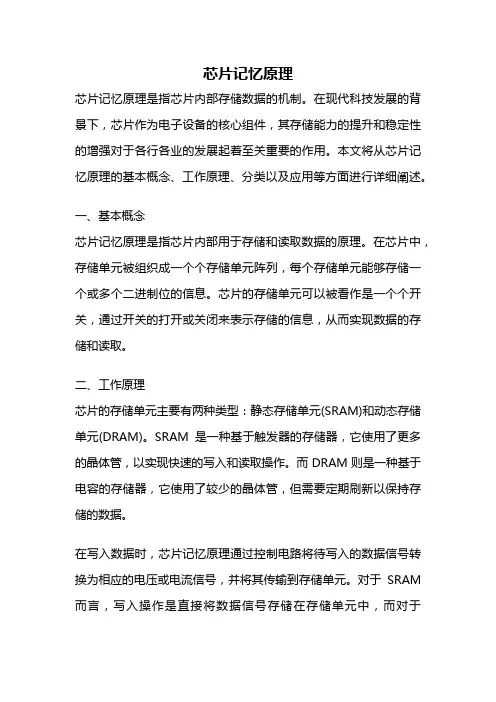

芯片记忆原理芯片记忆原理是指芯片内部存储数据的机制。
在现代科技发展的背景下,芯片作为电子设备的核心组件,其存储能力的提升和稳定性的增强对于各行各业的发展起着至关重要的作用。
本文将从芯片记忆原理的基本概念、工作原理、分类以及应用等方面进行详细阐述。
一、基本概念芯片记忆原理是指芯片内部用于存储和读取数据的原理。
在芯片中,存储单元被组织成一个个存储单元阵列,每个存储单元能够存储一个或多个二进制位的信息。
芯片的存储单元可以被看作是一个个开关,通过开关的打开或关闭来表示存储的信息,从而实现数据的存储和读取。
二、工作原理芯片的存储单元主要有两种类型:静态存储单元(SRAM)和动态存储单元(DRAM)。
SRAM是一种基于触发器的存储器,它使用了更多的晶体管,以实现快速的写入和读取操作。
而DRAM则是一种基于电容的存储器,它使用了较少的晶体管,但需要定期刷新以保持存储的数据。
在写入数据时,芯片记忆原理通过控制电路将待写入的数据信号转换为相应的电压或电流信号,并将其传输到存储单元。
对于SRAM 而言,写入操作是直接将数据信号存储在存储单元中,而对于DRAM而言,写入操作需要先将数据信号存储在电容中,然后再通过刷新操作将其保持下来。
在读取数据时,芯片记忆原理通过控制电路将存储单元中存储的数据信号转换为相应的输出信号。
对于SRAM而言,读取操作是直接将存储单元中的数据信号输出,而对于DRAM而言,读取操作需要先将存储单元中的数据信号放大,然后再输出。
三、分类根据存储方式的不同,芯片记忆原理可以分为易失性存储器和非易失性存储器两种类型。
易失性存储器是指在断电或掉电的情况下会丢失存储的数据,主要包括DRAM和SRAM。
非易失性存储器是指即使在断电或掉电的情况下也能够保持存储的数据,主要包括闪存和EEPROM。
四、应用芯片记忆原理广泛应用于各个领域,包括计算机、通信、汽车、家电等。
在计算机领域,芯片记忆原理被用于存储操作系统、应用程序和用户数据等。
芯片的逻辑原理及应用1. 什么是芯片芯片,又称集成电路芯片,是在单一的半导体晶片上集成了多个电子器件的微型电路。
它是现代电子技术的基础,广泛应用于各个领域,包括电信、计算机、消费电子、汽车等。
2. 芯片的逻辑原理芯片的逻辑原理主要是基于数字逻辑电路。
数字逻辑电路采用逻辑字节作为信息的表示方式,在芯片中通过晶体管、触发器等元件组成逻辑门电路来实现。
常见的逻辑门电路包括与门、或门、非门、与非门、或非门、异或门等。
芯片的逻辑原理是基于这些逻辑门电路的组合实现的。
通过将不同的逻辑门电路按照一定的方式连接起来,可以实现不同的逻辑功能,例如加法器、减法器、比较器、计数器等。
这些逻辑功能的实现是通过逻辑门电路中的输入信号经过处理后得到的输出信号来实现的。
3. 芯片的应用芯片的应用非常广泛,几乎涵盖了所有电子领域。
下面列举几个常见的芯片应用领域:3.1 通信领域在通信领域中,芯片主要用于实现调制解调器、路由器、交换机等设备。
这些设备通过芯片中的逻辑电路来处理和传输信号,实现数据的传输和通信功能。
3.2 计算机领域在计算机领域中,芯片是计算机的核心组成部分。
芯片中的逻辑电路实现了处理器、存储器、总线等重要组件的功能。
计算机的运算、存储以及数据传输等都依赖于芯片的逻辑原理。
3.3 消费电子领域在消费电子领域中,芯片广泛应用于手机、平板电脑、电视、相机等设备中。
这些设备中的各种功能模块,如处理器、传感器、显示屏等都通过芯片来实现。
3.4 汽车领域在汽车领域中,芯片被用于实现各种自动化和智能化功能。
例如,通过芯片实现的电子控制单元(ECU)可以监控汽车的各种参数,并根据这些参数来控制发动机、刹车系统、驻车系统等。
4. 芯片的发展趋势随着科技的不断进步,芯片技术也在不断发展。
芯片的发展趋势主要体现在以下几个方面:4.1 小型化芯片的发展趋势是朝着更小型化的方向发展。
随着制造工艺的进步,芯片上的元器件越来越小,功耗越来越低,性能越来越强大。
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路,它将模拟与逻辑功能巧妙地组合在一起,具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件,可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型(又称TTL 型)和单极型两种。
双极型内部采用的是晶体管;单极型内部采用的则是场效应管,常见的555时基集成电路为塑料双列直插式封装(见图2-1),正面印有555字样,左下角为脚①,管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用:脚①是公共地端为负极;脚②为低触发端TR,低于1/3电源电压以下时即导通;脚③是输出端V,电流可达2000mA;脚④是强制复位端MR,不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压,简称控制端VC,不用时可悬空,或通过0.01μF电容器接地;脚⑥为高触发端TH,也称阈值端,高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示,一般由分压器、比较器、触发器和开关。
及输出等四部分组成,这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端,Q及是两个输出端。
Q QRD SD2-3 RS触发器正常工作时,触发器的Q 和应保持相反,因而触发器具有两个稳定状态:1)Q=1,=0。
通常将Q端作为触发器的状态。
若Q端处于高电平,就说触发器是1状态;2)Q=0,=1。

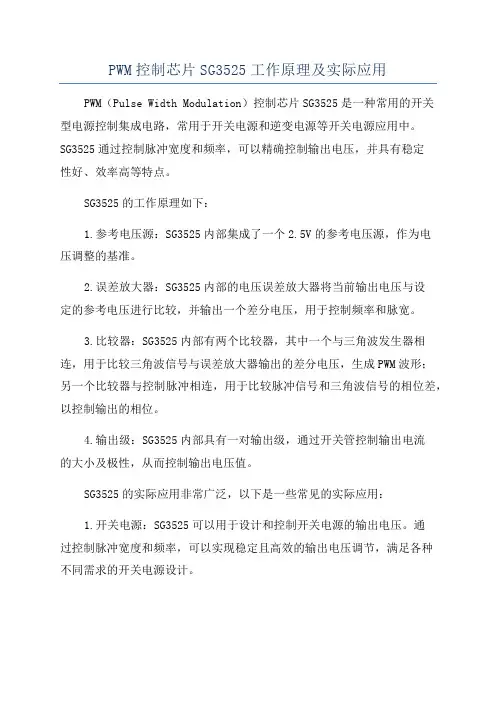

PWM控制芯片SG3525工作原理及实际应用PWM(Pulse Width Modulation)控制芯片SG3525是一种常用的开关型电源控制集成电路,常用于开关电源和逆变电源等开关电源应用中。
SG3525通过控制脉冲宽度和频率,可以精确控制输出电压,并具有稳定性好、效率高等特点。
SG3525的工作原理如下:1.参考电压源:SG3525内部集成了一个2.5V的参考电压源,作为电压调整的基准。
2.误差放大器:SG3525内部的电压误差放大器将当前输出电压与设定的参考电压进行比较,并输出一个差分电压,用于控制频率和脉宽。
3.比较器:SG3525内部有两个比较器,其中一个与三角波发生器相连,用于比较三角波信号与误差放大器输出的差分电压,生成PWM波形;另一个比较器与控制脉冲相连,用于比较脉冲信号和三角波信号的相位差,以控制输出的相位。
4.输出级:SG3525内部具有一对输出级,通过开关管控制输出电流的大小及极性,从而控制输出电压值。
SG3525的实际应用非常广泛,以下是一些常见的实际应用:1.开关电源:SG3525可以用于设计和控制开关电源的输出电压。
通过控制脉冲宽度和频率,可以实现稳定且高效的输出电压调节,满足各种不同需求的开关电源设计。
2.逆变电源:SG3525也可以用于设计逆变电源,将直流电压转化为交流电压。
通过调整脉冲宽度和频率,可以实现高效的逆变电路控制,适用于需要交流电源的应用,如电机驱动和电源适配器等。
3.灯光控制:SG3525可以用于灯光控制领域,通过控制脉冲宽度来调整灯光的亮度。
可以实现调光控制、灯光闪烁效果等,适用于舞台灯光、汽车前大灯等灯光控制应用。
4.电机控制:SG3525可以用于电机控制,通过控制脉冲宽度和频率来控制电机的转速。
可以实现电机驱动控制、步进电机控制等应用。
5.电池充放电控制:SG3525可以用于设计电池充放电系统,通过控制充放电脉冲的宽度和频率,实现电池充放电过程的控制和保护。

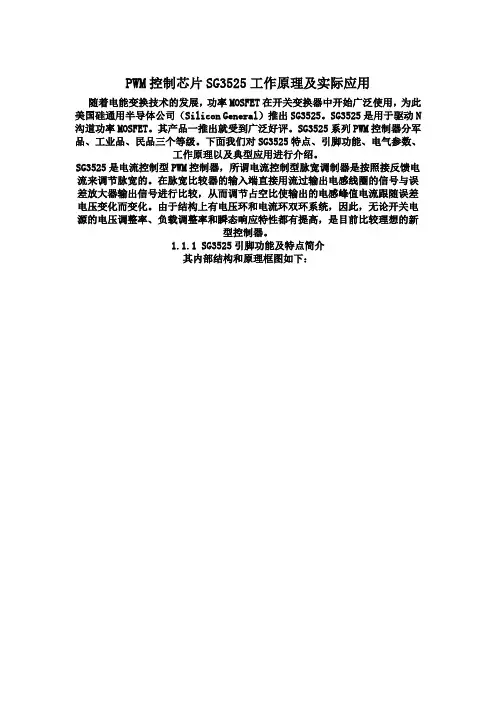

PWM控制芯片SG3525工作原理及实际应用随着电能变换技术的发展,功率MOSFET在开关变换器中开始广泛使用,为此美国硅通用半导体公司(Silicon General)推出SG3525。
SG3525是用于驱动N 沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器,所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其内部结构和原理框图如下:图11.Inv.input(引脚1):误差放大器反向输入端。
在闭环系统中,该引脚接反馈信号。
在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。
2.Noninv.input(引脚2):误差放大器同向输入端。
在闭环系统和开环系统中,该端接给定信号。
根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3):振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4):振荡器输出端。
5.CT(引脚5):振荡器定时电容接入端。
6.RT(引脚6):振荡器定时电阻接入端。
7.Discharge(引脚7):振荡器放电端。
该端与引脚5之间外接一只放电电阻,构成放电回路。
8.Soft-Start(引脚8):软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9):PWM比较器补偿信号输入端。
单片机原理及应用实验报告一、引言单片机(Microcontroller Unit,简称MCU)是一种集成电路芯片,内部集成了微处理器、存储器、输入输出接口和定时器等功能模块,广泛应用于各种电子设备和控制系统中。
本实验报告将介绍单片机的基本原理以及其在实际应用中的实验。
二、单片机的基本原理单片机的核心是微处理器,它负责执行程序指令。
单片机的存储器包括程序存储器(Program Memory)和数据存储器(Data Memory)。
程序存储器用于存储程序指令,数据存储器用于存储数据和中间结果。
单片机通过输入输出接口与外部设备进行通信,通过定时器来控制程序的执行时间。
三、单片机的应用实验1. LED闪烁实验LED闪烁实验是单片机入门实验的经典案例。
通过控制单片机的输出口,周期性地改变LED的状态,从而实现LED的闪烁效果。
这个实验可以帮助初学者了解单片机编程的基本概念和操作。
2. 温度测量实验温度测量实验可以通过连接温度传感器和单片机的输入口,实时地获取环境温度,并通过数码管或LCD显示器来显示温度数值。
这个实验可以帮助学生掌握单片机输入输出口的使用方法,以及模拟信号的处理和显示。
3. 蜂鸣器控制实验蜂鸣器控制实验可以通过连接蜂鸣器和单片机的输出口,实现对蜂鸣器的控制。
通过编写程序,可以使蜂鸣器发出不同的声音,如单调的蜂鸣声、警报声等。
这个实验可以帮助学生学习单片机的数字输出和PWM(脉冲宽度调制)技术。
4. 电机控制实验电机控制实验可以通过连接电机和单片机的输出口,实现对电机的控制。
通过编写程序,可以控制电机的转动方向和速度。
这个实验可以帮助学生理解单片机输出口的电流和电压特性,以及电机的控制原理。
5. 红外遥控实验红外遥控实验可以通过连接红外接收器和单片机的输入口,实现对红外遥控信号的解码和处理。
通过编写程序,可以实现对各种红外遥控器的解码和按键处理。
这个实验可以帮助学生学习单片机输入口的中断处理和红外通信原理。
基因芯片的基本原理及应用介绍基因芯片是一种微电子技术在生物学领域的应用,它可以高效地检测和分析大量基因序列。
基因芯片的出现革命性地改变了基因研究的方法,使得科学家可以更快速、更全面地了解生物体的基因表达。
基本原理基因芯片的基本原理是利用固相合成技术在晶片上合成大量的核酸序列探针。
这些探针可以与样品中的RNA或DNA分子特异性结合,从而实现对目标序列的检测和分析。
1.探针设计:探针的设计是基因芯片的核心步骤。
根据研究目的,科学家需要确定所需的目标基因序列,并设计合适的探针。
探针通常包含特异性的DNA或RNA序列,能够与目标分子互补配对。
2.探针合成:探针的合成是基因芯片制备的重要步骤。
合成方式通常采用固相合成技术,即将一系列碱基逐渐加入到固相材料上,从而逐步构建起目标探针序列。
3.样品制备:在进行基因芯片分析之前,需要对待检样品进行预处理。
样品处理的方法包括RNA或DNA的提取、纯化和标记等步骤。
这些操作旨在将样品转化为适合基因芯片分析的形式。
4.杂交反应:基因芯片在接受样品之前,需要先进行杂交反应。
杂交反应是将样品中的RNA或DNA与基因芯片上的探针进行结合的过程。
这个过程中,样品中的目标序列与探针互补配对,形成稳定的杂交复合物。
5.芯片扫描:杂交反应完成后,基因芯片需要进行扫描以获取数据。
扫描过程中,芯片上的荧光信号会被探针所结合的目标序列激发,从而反映目标序列的存在和含量。
6.数据分析:基因芯片扫描得到的数据需要经过严格的数据处理和分析。
科学家可以利用不同的算法和统计方法,从大量的数据中提取出有意义的信息。
这些信息可以用于了解基因表达、发现新的基因和寻找致病基因等。
应用基因芯片在生物学研究中有广泛的应用。
以下是一些常见的应用领域:•基因表达分析:基因芯片可以同时检测和分析一个组织或细胞中成千上万个基因的表达水平。
这种高通量的分析方法能够帮助科学家发现不同组织或疾病状态下的基因表达差异,从而揭示基因调控网络和生物过程。
芯片的基本原理及应用论文1. 引言芯片是现代电子设备中不可或缺的核心组件。
它是一种集成电路,在一个小小的硅片上集成了数百到数百万个电子元件,可以实现各种复杂的功能。
本论文将介绍芯片的基本原理以及其在不同领域的应用。
2. 芯片的基本原理芯片的工作原理可以简单地概括为通过控制电子的流动来实现各种功能。
芯片中的电子元件主要包括晶体管、电阻、电容和电感等。
这些元件通过不同的连接方式组成电路,通过电压和电流的变化来传递和处理信息。
下面将介绍芯片基本元件的工作原理:2.1 晶体管晶体管是芯片中最基本的元件之一。
它由三个区域组成:发射极、基极和集电极。
当在基极-发射极之间加上一个正向偏置电压时,发射极-集电极之间就会产生一个大的电流。
而在基极-发射极间没有电压时,发射极-集电极之间的电流非常小。
晶体管的这种特性使其能够作为开关或放大器使用。
2.2 电阻电阻是控制电流流动的一个重要元件。
它可以通过阻碍电流流动来降低电压,或者通过让电流通过来提高电压。
电阻的作用在芯片中非常广泛,比如用于调节电流大小、分压、电流限制等。
2.3 电容电容是存储电荷的元件。
它由两个带电极板之间隔以绝缘材料组成。
当在电容器的两端施加电压时,带电极板之间会存储一定数量的电荷。
电容器的容量决定了其存储电荷的能力。
在芯片中,电容器经常被用来存储能量,实现信号的滤波和耦合等功能。
2.4 电感电感是由导线或线圈组成的元件,通过感应磁场来储存能量。
当通过电感器中的电流发生变化时,会产生一个感应电动势,从而储存能量。
电感在芯片中被广泛应用于滤波、振荡器和变压器等电路。
3. 芯片的应用领域芯片作为现代电子设备的核心组件,在各个领域都有广泛的应用。
下面介绍芯片在几个重要领域的具体应用:3.1 通信领域在通信领域,芯片主要用于信号处理和通信控制。
例如,手机中的芯片可以实现信号的接收、解码和发送,实现语音通话和数据传输等功能。
此外,芯片还可以实现通信网络的控制和管理,提高通信质量和安全性。
智能芯片的原理与应用1. 智能芯片的基本原理智能芯片是一种集成了处理器、传感器、储存器等功能的微型电子芯片。
它通过内部的处理器和算法,可以实现人工智能、机器学习和模式识别等高级功能。
智能芯片的基本原理主要包括以下几个方面:•处理器架构:智能芯片通常采用高性能的处理器架构,如ARM架构或者自研的专用处理器架构。
这样可以提供足够的计算能力,支持复杂的算法和任务。
•传感器技术:智能芯片内置了各种传感器,例如图像传感器、声音传感器、加速度传感器等。
通过这些传感器,智能芯片可以感知周围的环境和外部输入,从而做出智能决策。
•储存器和缓存:智能芯片内部还包含了储存器和缓存,用于存储和管理数据。
储存器可以存储大量的数据,而缓存可以加速处理器对数据的访问。
•算法和软件支持:智能芯片的关键在于内部的算法和软件支持。
通过优化算法和软件,智能芯片可以更加高效地处理数据并做出准确的决策。
2. 智能芯片的应用领域智能芯片的应用领域非常广泛,涵盖了许多不同的行业和领域。
以下列举了一些常见的智能芯片应用领域:•物联网:智能芯片可以用于物联网设备中,通过传感器和通信模块,将物理世界的数据传输到云端,实现监控、控制和数据分析等功能。
•人工智能:智能芯片是人工智能技术的关键组成部分。
通过内置的处理器和算法,智能芯片可以实现人脸识别、语音识别、图像识别等高级人工智能功能。
•机器人:智能芯片可以用于机器人的控制和感知系统中。
通过处理器和传感器,智能芯片可以实现机器人的智能行为和环境感知。
•自动驾驶:智能芯片是自动驾驶技术的核心组件之一。
通过激光雷达、相机和传感器等装置,智能芯片可以实现车辆的感知和决策能力。
•智能家居:智能芯片可以用于智能家居设备中,通过连接各种传感器和执行器,实现家居设备的远程控制和智能化管理。
•医疗:智能芯片可以应用于医疗设备中,实现健康监测、疾病诊断和药物治疗等功能。
3. 智能芯片的优势和挑战智能芯片的出现带来了许多优势,但也面临着一些挑战。
如图是一个LM393的内部框图。
几个重要的知识:1.三极管工作在放大区的条件是:发射结正偏,集电结反偏。
2.对于PN结,在Vpn电压>开启电压以后,电压只要稍微增大点,电流就会迅速增大。
1.输入部分:由于输入的T1,T2为PNP三极管,且集电极接地,故这两个管子的集电结是反向偏置的,那么说明三极管要么工作在放大态,要么工作在截止态。
而由于T1和T2的发射极电流为10uA,说明T1,T2必定工作在放大状态,同理T3,T4也是工作在放大状态。
2.于是T1的发射极电位大概为IN+ + Ueb(如果是硅管,那么Ueb= 0.7V), 对于T2,发射极电位大概为IN- + Ueb。
3.由于T3,T4的发射极电位是相等的(其电位是根据Vin的输入电压而浮动的),我们先假定IN+的电位=IN-的电位,那么此时,T3,T4的基极电位是相等的,由于T3,T4两个管子是完全一样的,故此时T3和T4流过的集电极电流是一样的都为Ic3.而对于T5而言,集电极电压=基极电压,所以T5必然工作在放大状态(临界饱和),由于T5特性和T6特性一致,并且它们的发射结电压相等,所以T6也工作在放大态。
这时有Ic5=Ic6。
而Ic3 = Ic4,故从T6的集电极往T7的基极输出电流为0,此时T7截止,则80uA的电流全部从T8的基极流入,发射极流出,此时T8完全导通,OUT输出为低电平。
(假如IN+<IN-,则T6集电极往T7基极的输出电流为负,那么T7同样处于截止状态,所以是同样的分析结果)。
4.假如IN+>IN-,那么由于T3,T4两个管子的基极电压不等,由于Ve3=Ve4,故Vbe3<Vbe4,于是其结果相对于IN+=IN-,T3集电极电流的减小值=T4集电极电流的增大值,Ic4>Ic3,而根据T5,T6构成的电流源特点,此时有T6集电极这个点往T7基极传输的电流>0,此时T7导通。
在这种情况下,OUT输出又分为两种情况:5.第一种情况,T8输出为线性放大区,。
芯片的原理问题及应用一、芯片的原理问题1.什么是芯片?2.芯片的组成结构是什么?3.芯片是如何工作的?4.芯片的原理有哪些问题需要解决?1. 什么是芯片?芯片(Chip),也被称为集成电路芯片,是由半导体材料制成的微小电子器件,上面集成有复杂的电路和电子元件。
2. 芯片的组成结构是什么?芯片由多个不同的功能单元组成,通常包括处理器、存储器、输入输出接口等。
其中,处理器主要负责数据的计算和控制,存储器用于存储数据,输入输出接口用于与外部设备进行通信。
3. 芯片是如何工作的?芯片的工作原理主要通过电子元件之间形成的复杂电路来实现。
当芯片受到电流或电压的激励时,各个电子元件之间将发生电子运动,从而实现数据的处理和传输。
4. 芯片的原理有哪些问题需要解决?芯片的原理问题主要包括以下几个方面:•散热问题:芯片在工作过程中会产生大量的热量,如果不能有效地散热,则会影响芯片的性能和寿命。
•功耗问题:随着芯片功能的增加和集成度的提高,芯片的功耗也会增加,需要寻找合适的方法来降低功耗。
•噪声问题:芯片工作时会产生一定的噪声,噪声会影响芯片的信号质量和稳定性。
•芯片设计问题:芯片的设计需要考虑电路布局、信号完整性、抗干扰能力等因素,需要解决不同层次的设计问题。
二、芯片的应用1.移动设备2.电子产品3.汽车电子4.人工智能领域1. 移动设备芯片在移动设备上的应用非常广泛,例如智能手机、平板电脑和便携式音乐播放器等。
移动设备上的芯片通常包括处理器、存储器、通信接口等,可以实现各种功能,如图形处理、网络通信和运算等。
2. 电子产品芯片在电子产品中也起到很重要的作用,例如电视、照相机和游戏机等。
这些电子产品中的芯片通常用于图像处理、音频处理、信号转换等功能。
3. 汽车电子芯片在汽车电子领域的应用越来越广泛,包括发动机控制、车载娱乐系统、自动驾驶等。
芯片在汽车电子中的应用可以提高汽车的安全性、性能和舒适度。
4. 人工智能领域人工智能是近年来发展迅速的领域,芯片在人工智能的应用中起到至关重要的作用。
芯片功能的原理及应用论文1. 引言芯片是一种微小但功能强大的集成电路,它集成了许多元件和电路功能。
本文旨在介绍芯片的基本原理及其在各个领域的应用。
2. 芯片的基本原理芯片的功能主要通过控制电流和电压来实现。
以下是芯片的基本原理:•集成电路: 芯片是由大量集成在一个薄片上的电子器件组成的。
这些电子器件包括晶体管、电容器、电阻器等。
•信号处理: 芯片可以通过接收、放大、滤波和发射信号来处理各种类型的信号,例如音频信号、视频信号和无线信号。
•逻辑运算: 芯片可以执行逻辑运算,包括与门、或门和非门等。
•存储: 芯片可以存储和读取信息。
它可以用来存储数据、程序和指令等。
•时钟和定时: 芯片通常包含一个时钟电路,用于同步芯片内部的操作和外部设备的通信。
•功率管理: 芯片包含功率管理电路,可以调整芯片的工作电压和功耗,以提高节能和延长电池寿命。
3. 芯片应用领域3.1 通信领域•手机和无线通信: 芯片在手机和无线通信设备中起着关键的作用。
它们处理语音和数据信号的发送和接收,实现无线通信功能。
•网络设备: 芯片用于网络设备,例如路由器和交换机,以提供网络连接和数据传输功能。
•卫星通信: 芯片在卫星通信系统中被用于处理和传输电信号,实现卫星通信功能。
•光纤通信: 芯片在光纤通信系统中发挥重要作用,帮助实现高速和稳定的数据传输。
3.2 智能家居•智能家居控制: 芯片用于智能家居控制系统,实现对灯光、空调、安防系统和其他家电设备的远程控制。
•物联网连接: 芯片可用于连接各种智能设备,实现智能家居的联网功能。
3.3 医疗设备•心脏监测: 芯片在心脏监测设备中被用于收集和分析心电图信号,提供医生诊断依据。
•血糖监测: 芯片可用于血糖监测设备,帮助患者实时检测血糖水平。
•医疗图像处理: 芯片可以处理医疗图像数据,例如MRI扫描和CT扫描等。
3.4 汽车行业•发动机控制: 芯片在汽车发动机控制系统中被用于监测和控制发动机性能,以提高燃油效率和减少尾气排放。
芯片的运作原理及应用1. 芯片的定义芯片是一种集成电路板,其主要由半导体材料制成,用于存储、处理和传输电信号。
芯片内部包含了许多微小的电子元件,如晶体管、电阻器和电容器等。
2. 芯片的运作原理芯片的运作原理主要基于半导体材料的特性。
半导体是介于导体和绝缘体之间的一种材料,其导电性能可以通过施加外部电场或控制电子的浓度来改变。
芯片中的晶体管是实现这种控制的主要元件。
晶体管有三个不同的区域:发射区、基区和集电区。
通过在基区施加电压,可以控制从发射区到集电区的电流。
通过控制晶体管的开关状态,芯片可以实现不同的功能。
例如,当晶体管处于导通状态时,电流可以流过芯片的特定路径,实现信号的传输和处理。
3. 芯片的应用芯片在现代电子设备中得到了广泛的应用。
以下是一些常见的应用领域:3.1 通信芯片在通信设备中起到了重要的作用。
例如,手机中的芯片用于处理和传输语音和数据信号。
无线网络设备中的芯片用于实现无线通信。
芯片的高集成度和低功耗使得通信设备更加小型化和高效。
3.2 计算机计算机中的芯片用于执行和控制各种计算任务。
中央处理器(CPU)芯片是计算机的核心,负责执行指令和处理数据。
图形处理器(GPU)芯片用于处理图形和影像数据。
存储器芯片用于存储数据和程序。
3.3 汽车芯片在汽车领域的应用不断增加。
芯片用于汽车引擎管理系统、车载娱乐系统和车载导航系统等。
通过使用芯片,汽车可以实现更高的安全性、更低的能耗和更好的驾驶体验。
3.4 物联网物联网是近年来兴起的新兴领域,芯片在其中起到了关键的作用。
物联网设备中的芯片用于传感数据、通信和控制。
例如,智能家居设备、智能穿戴设备和智能城市中的传感器等。
3.5 医疗芯片在医疗领域的应用也越来越广泛。
芯片用于医疗设备的控制和数据处理,如心脏起搏器、血压监测器和糖尿病监测仪等。
芯片的高可靠性和精确性对于医疗设备至关重要。
4. 结论芯片作为现代电子设备的核心部件,起到了存储、处理和传输电信号的关键作用。
芯片的逻辑原理及应用论文1. 引言在现代科技快速发展的背景下,芯片已经成为了我们生活中不可或缺的一部分。
在计算机、手机、电视等电子设备中,芯片扮演着核心的角色。
本文将深入探讨芯片的逻辑原理以及它们在各个领域中的应用。
2. 芯片的逻辑原理芯片的逻辑原理是其功能实现的基础,它包括以下几个重要方面:2.1 逻辑门逻辑门是芯片中最基本的构建模块,用于实现逻辑运算。
常见的逻辑门有与门、或门、非门等。
与门实现与运算,或门实现或运算,非门实现取反运算。
2.2 寄存器寄存器是一种存储数据的芯片组件。
它由多个触发器组成,每个触发器可以存储一个位。
寄存器广泛应用于数字电路中作为数据暂存器,用于存储临时数据和状态。
2.3 状态机状态机是一种通过改变内部状态来实现特定功能的芯片。
它可以根据输入信号的不同改变内部状态,并根据当前状态和输入信号执行相应的操作。
3. 芯片的应用领域芯片广泛应用于各个领域,包括但不限于以下几个方面:3.1 计算机计算机中的芯片是整个系统的核心。
它们负责处理器的功能,实现指令的执行和数据的处理。
CPU芯片中的逻辑原理和设计对计算机的运行速度和性能有着重要影响。
3.2 通信通信设备中的芯片有助于实现数据的传输和通信。
例如,无线路由器中的芯片通过接收和发送信号来实现无线网络的连接。
3.3 汽车汽车中的芯片起到控制和监测的作用。
例如,车载电脑中的芯片可以控制发动机的工作,监测车辆的状态,并根据需要做出相应的调整。
3.4 医疗芯片在医疗领域中扮演着重要角色。
它们可以用于监测患者的生命体征,实时记录数据,并提供可靠的诊断结果。
同时,芯片还可以应用于医疗器械的控制和治疗。
3.5 家电家用电器中的芯片可以实现智能化控制和远程操作。
例如,智能电视中的芯片可以连接互联网,提供丰富的娱乐功能;智能冰箱中的芯片可以监测食物存储的状态,并提醒用户购买所需。
4. 结论芯片的逻辑原理及其在各个领域中的应用使我们的生活变得更加便利。

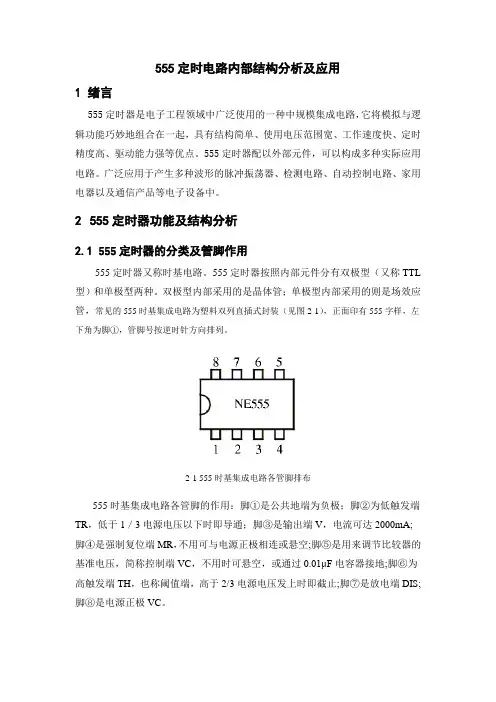

555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路,它将模拟与逻辑功能巧妙地组合在一起,具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件,可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型(又称TTL 型)和单极型两种。
双极型内部采用的是晶体管;单极型内部采用的则是场效应管,常见的555时基集成电路为塑料双列直插式封装(见图2-1),正面印有555字样,左下角为脚①,管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用:脚①是公共地端为负极;脚②为低触发端TR,低于1/3电源电压以下时即导通;脚③是输出端V,电流可达2000mA;脚④是强制复位端MR,不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压,简称控制端VC,不用时可悬空,或通过0.01μF电容器接地;脚⑥为高触发端TH,也称阈值端,高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路2-2 555定时器电路组成5G555定时器内部电路如图所示,一般由分压器、比较器、触发器和开关。
及输出等四部分组成,这里我们主要介绍RS触发器和电压比较器。
2.2.1基本RS触发器原理如图2-3是由两个“与非”门构成的基本R-S触发器, RD、SD是两个输入端,Q及是两个输出端。
2-3 RS触发器正常工作时,触发器的Q和应保持相反,因而触发器具有两个稳定状态:1)Q=1,=0。
通常将Q端作为触发器的状态。
若Q端处于高电平,就说触发器是1状态;2)Q=0,=1。
Q端处于低电平,就说触发器是0状态;Q端称为触发器的原端或1端,端称为触发器的非端或0端。
由图可看出,如果Q端的初始状态设为1,RD、SD端都作用于高电平(逻辑1),则一定为0。
如果RD、SD状态不变,则Q及的状态也不会改变。
这是一个稳定状态;同理,若触发器的初始状态Q为0而为1,在RD、SD为1的情况下这种状态也不会改变。
这又是一个稳定状态。
可见,它具有两个稳定状态。
输入与输出之间的逻辑关系可以用真值表来描述。
首先对该RS触发器Q端状态仿真。
如图2-42-4 RS触发器Q端仿真电路图Q端状态变化规律如图2-52-5 Q端状态变化规律仿真此图中A即SD,B即RD.,再对该R—S触发器Q非端状态仿真,如图2-62-6 RS触发器Q非端仿真图Q非端状态变化规律如图2-72-7 Q非端状态变化规律此图中A即SD,B即RD.R-S触发器的逻辑功能,可以用输入、输出之间的逻辑关系构成一个真值表(或叫功能表)来描述,由仿真可得以下结论。
当RD =0,SD=1时,不论触发器的初始状态如何,一定为1,由于“与非”门的输入全是1,Q端应为0。
称触发器为0状态,RD为置0端。
当RD =1,SD=0时,不论触发器的初始状态如何,Q一定为1,从而使为0。
称触发器为1状态,SD置1端。
当RD =1,SD =1时,如前所述,Q 及的状态保持原状态不变。
当RD =0,SD =0时,不论触发器的初始状态如何,Q= =1,若RD 、SD 同时由0变成1,在两个门的性能完全一致的情况下, Q 及究竟哪一个为1,哪一个为0是不定的,在应用时不允许RD 和SD 同时为0。
综合以上四种情况,可建立R-S 触发器的真值表如表4—1。
应注意的是表中RD = SD =0的一行中Q 及的状态是指RD 、SD 同时变为1后所处的状态是不定的,用Ф表示。
由于RD =0,SD =1时Q 为0,RD 端称为置0端或复位端。
相仿的原因,SD 称置1端或置位端。
2.2.2简单电压比较器电压比较器简称比较它用来比较两个电压的大小,UHO 或低电平UOL 来表示。
2-8所示2-8 简单电压比较器 它的反相输入端和同Ui 和参考电压Uref ,该电器,由于开环电压增益高,只要输入信号ui 稍小于参Uref ,输出即为高电平u0=UOH(U0,MAX),输出级处于正饱和状态;反之,只要ui 稍大于Uref ,输出即为低电平u0=UOL(-U0,MAX),输出级处于负饱和状态;只有uI 在非常接近Uref 的极小范围内,运放才处于线性放大状态,此时,才有u0=A0d(Uref-uI). 通常把比较器的输出电压从一个电平变化到另一个电平时对应的临界输入电压称为阀值电压或门限电压,简称为阀值,用符号UTH 表示,对这里所讨论的简单比较器有UTH=Uref 。
我们知道了555定时电路的结构就可以在此基础之上制作出不同功能的电路,这里我们主要讨论平时常见的几种基于555芯片的功能电路如多谐振荡器,施密特触发器等。
RD SD Q 0 1 0 1 1 0 1 0 00 不定(Ф) 1 1 不变 表4-1 真值表3多谐振荡器3.1电路组成及工作原理下面图3-1时基于555的多谐振荡器连接图3-1 基于555芯片的多谐振荡器多谐振荡器是一种自激振荡电路。
因为没有稳定的工作状态,多谐振荡器也称为无稳态电路。
其工作原理时这样的:在刚接同电源时,由于电容C1两端的电压不能突变,使集成电路A 的2脚电压为0V,这一低电压加到电压比较器D的同相输入端,使电压比较器D输出低电平,该低电平加到与非门B的一个输入端,这样,输出端Q输出高电平,即多谐振荡器输出电压U0为高电平,通电之后,直流电压+V通过电阻R1和R2对电容C1充电,由于电容C1的充电要有一个过程,在C1两端的电压没有充到一定程度时,电路保持输出电压U0为高电平状态,这是一个暂稳态。
随着对电容C1充电的进行,(C1上的充电电压极性为上正下负),当C1上的电压达到一定程度时,集成电路A的6脚电压为高电平,该高电平加到内电路中的电压比较器C的反相输入端,使比器C输出低电平,该低电平加到与非门A的一个输入端,使RS触发器翻转,即为Q端输出低电平,即U0为低电平,Q非为高电平,从图中所示波形中可看出,此时U0已从高电平翻转到低电平。
Q非为高电平后,该高电平经过电阻RS加到VT1基极,使VT1饱和导通,由于VT1导通后集电极和发射极之间的内阻减小,这样电容C1上充到的上正下负电压开始放电,其放电回路是:C1的上端——R2——集成电路A的7脚——VT1集电极——VT1发射极——地端——C1的下端,在这放电的过程中,多谐振荡器保持U0为低电平状态,随着C1的放电,C1上的电压在下降,当C1上的电压下降到一定程度时,使集成电路的2脚电平很低,即电压较器D的同相输入端电压很低,使比较器D输出低电压,该低电压加到与非门B的一个输入端,使RS触发器再次翻转,翻转到Q为高电平的暂稳态,即U0为高电平,由于Q为高电平,Q非为低电平,使VT1管的基极电压很小,VT1截止,电容C1停止放电,改变为+V通过电阻R1和R2对电容C1充电,这样电路进入第2个周期,如此反复达到振荡器的作用。
由仿真得该电路输出波形,如图3-2所示3-2 多谐振荡器输出波形仿真多谐振荡器一旦起振之后,电路没有稳态,只有两个暂稳态,它们做交替变化,输出连续的矩形脉冲信号,因此它又称作无稳态电路,常用来做脉冲信号源。
3.2多谐振荡器应用实例3.2.1 简易温控报警器下图3-4是利用多谐振荡器构成的简易温控报警电路,利用555构成可控音频振荡电路,用扬声器发声报警,可用于火警或热水温度报警,电路简单、调试方便。
图中晶体管T可选用锗管3AX31、3AX81或3AG类,也可选用3DU型光敏管。
3AX31等锗管在常温下,集电极和发射极之间的穿透电流ICEO一般在10~50μΑ,且随温度升高而增大较快。
当温度低于设定温度值时,晶体管T的穿透电流ICEO较小,555复位端RD(4脚)的电压较低,电路工作在复位状态,多谐振荡器停振,扬声器不发声。
当温度升高到设定温度值时,晶体管T的穿透电流ICEO较大,555复位端RD的电压升高到解除复位状态之电位,多谐振荡器开始振荡,扬声器发出报警声。
3-4 多谐振荡器用作简易温控报警电路需要指出的是,不同的晶体管,其ICEO 值相差较大,故需改变R1的阻值来调节控温点。
方法是先把测温元件T置于要求报警的温度下,调节R1使电路刚发出报警声。
报警的音调取决于多谐振荡器的振荡频率,由元件R2、R3和C1决定,改变这些元件值,可改变音调,但要求R2大于1kΩ。
3.2.2 双音门铃下图3-5是用多谐振荡器构成的电子双音门铃电路。
当按钮开关AN按下时,开关闭合,V CC经D2向C3充电,P点(4脚)电位迅速充至V CC,复位解除;由于D1将R3旁路,V CC经D1、R1、R2向C充电,充电时间常数为(R1+R2)C,放电时间常数为R2 C,多谐振荡器产生高频振荡,喇叭发出高音。
当按钮开关AN松开时,开关断开,由于电容C3储存的电荷经R4放电要维持一段时间,在P点电位降至复位电平之前,电路将继续维持振荡;但此时V CC经R3、R1、R2向C充电,充电时间常数增加为(R3+R1+R2)C,放电时间常数仍为R2C,多谐振荡器产生低频振荡,喇叭发出低音。
当电容C3持续放电,使P点电位降至555的复位电平以下时,多谐振荡器停止振荡,喇叭停止发声。
调节相关参数,可以改变高、低音发声频率以及低音维持时间。
3-5 用多谐振荡器构成的双音门铃电路4施密特触发器施密特触发器——具有回差电压特性,能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
4.1 电路组成及工作原理4-1 555定时器构成的施密特触发器其实,555内部电路就可以等效成一个施密特触发器,要清除其工作原理,我们必须再次研究其内部电路,如图4-24-2 施密特触发器主电路上图中,a点电压为8V即2/3VS,b点电压为4V即1/3VS,当输入电压UI小于b点电压时,C输出高电平,D输出低电平,输出端3脚输出为高电平,并保持不变,当输入电压UI 继续上升满足4V<UI<8V时,D翻转为高电平,但是C输出仍为高电平,A输出仍为低电平,所以,B输出仍为高电平不变,但是当UI大于8V时,C输出翻转为低电平,A翻转为高电平,此时B翻转为低电平,接着UI再下降,同理,如此反复。
由以上分析我们可以得到一下结论可用一电压传输特性图表示如图4-34-3 电压传输特性图主要静态参数(1)上限阈值电压V T+-------UI上升过程中,输出电压U O由高电平V OH跳变到低电平V OL时,所对应的输入电压值。
