4.3 标准渐开线齿轮直齿圆柱齿轮啮合传动一、啮合过程和正确啮合条件图1 图2 图3图中B2点是从动轮2齿顶圆与啮合线N1N2的交点，是一对轮齿啮合的起始点。
随着啮合传动的进行，两齿廓的啮合点沿着啮合线移动，直到主动轮1的齿顶圆与啮合线的交点B1时，两轮齿即将脱离接触，B1点为轮齿啮合的终止点。
从一对轮齿的啮合过程来看，啮合点实际走过的轨迹只是啮合线上的一段，即，称为实际啮合线。
当两轮齿顶圆加大时，点B2和B1将分别趋近于点N1和N2，实际啮合线将加长，但因基圆内无渐开线，所以实际啮合线不会超过N1N2，即N1N2是理论啮合线，称为理论啮合线。
从动画中可以看出，在两轮轮齿的啮合过程中，并非全部渐开线齿廓都参加工作，而是图中阴影线所示的部分。
实际参与啮合的这段齿廓称为齿廓工作段。

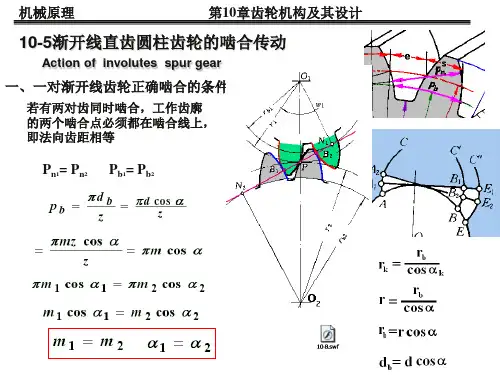

一对齿轮啮合时齿廓工作段的求法：三个图中的齿轮都是渐开线齿轮，但图1和图2中的主动轮只能带动从动轮转过一个小角度就卡死不能动了，而图3中的主动轮可以带动从动轮整周转动，看来并不是任意两个渐开线齿轮都能正确地进行啮合，而是必须满足一定的条件，即正确啮合条件。
那么，这个条件是什么？从图3中可以看出：两个渐开线齿轮在啮合过程中，参加啮合的轮齿的工作一侧齿廓的啮合点都在啮合线N1N2上。
而在图1和图2中，工作一侧齿廓的啮合点H不在啮合线N1N2上，这就是两轮卡死的原因。
从图3中可以看出是齿轮1的法向齿矩，是齿轮2的法向齿矩，亦即:这个式子就是一对相啮合齿轮的轮齿分布要满足的几何条件,称为正确啮合条件。
由渐开线性质可知，法向齿距与基圆齿距相等，故上式也可写成将和代入式中得：由于模数m和压力角均已标准化，不能任意选取，所以要满足上式必须使：结论：一对渐开线齿轮，在模数和压力角取标准值的情况下，只要它们分度圆上的模数和压力角分别相等，就能正确啮合。
二、齿轮传动的正确安装条件1、齿侧间隙为了避免齿轮在正转和反转两个方向的传动中齿轮发生撞击,要求相啮合的轮齿的齿侧没有间隙。

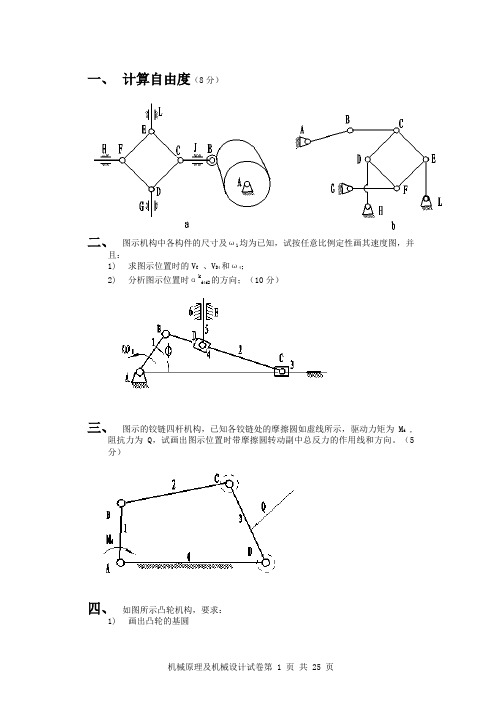

一、计算自由度（8分）二、图示机构中各构件的尺寸及ω1均为已知，试按任意比例定性画其速度图，并且：1)求图示位置时的V C、V D4和ω4；2)分析图示位置时αk d4d2的方向；（10分）三、图示的铰链四杆机构，已知各铰链处的摩擦圆如虚线所示，驱动力矩为M d ,阻抗力为Q，试画出图示位置时带摩擦圆转动副中总反力的作用线和方向。
（5分）四、如图所示凸轮机构，要求：1)画出凸轮的基圆2)画出从升程开始到图示位置时推杆的位移s，相对应的凸轮转角φ，B点的压力角α；（8分）五、计算题在图示机构中，已知各直齿圆柱齿轮模数均为m=2mm，z1 =15，z2=32，z2´=20，z3 =30，要求齿轮1、3同轴线。
试问：1)齿轮1、2和齿轮2´、3应选什麽传动类型最好？为什麽？2)齿轮1、2改变为斜齿轮传动来凑中心距，当齿数不变，模数不变时，斜齿轮的螺旋角为多少？3)若用范成法来加工齿数z1=15的斜齿轮1时，是否会产生根切？（14分）七、简答题：（20分）1.转动副的自锁条件是什麽？螺旋副的自锁条件是什麽？2.在曲柄摇杆机构中，当以曲柄为原动件时，机构是否一定存在急回运动，为什麽？3.若凸轮是以逆时针转动，采用偏置直动推杆时，推杆的导路应偏置于回转中心的哪一侧较合理？为什麽？4.外啮合斜齿圆柱齿轮的正确啮合条件是什麽？5.变位齿轮的分度圆、基圆、周节和基节大小都发生变化了吗？为什麽？6.压力角为15º的齿条（模数可为非标准值）能否与压力角为20º（标准模数）的齿轮正确啮合？为什麽？7.i H GK是不是周转轮系中G、K两轮的传动比？为什麽？8.槽轮机构运动特性系数k的取值范围是什麽？9. 双万向铰链机构传动比恒为1的条件是什麽？10. 什麽是机构稳定运转状态下的周期性速度波动，如何进行调节？一． 选择与填空（本题共12小题，选择题每小题2分，填空题每空1分，满分27分） （1）设图示回转体的材料均匀，制造精确，安装正确，当它绕AA 轴线回转时是处于 状态。

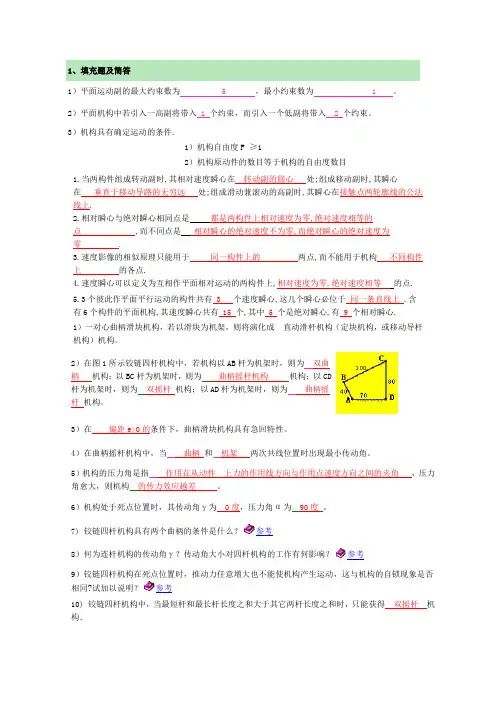

2005年机械大类机械原理考试试题专业＿＿＿班号＿＿＿姓名＿＿＿＿＿＿一、（共18分）是非判断题（对的填T，错的填F）每小题一分1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2 平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
(F)3 一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K大于1。
(T)4．与其他机构相比，凸轮机构最大的优点是可实现各种预期的运动规律。
(T)5．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与齿距的比值。
(F) 6．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿顶圆上的压力角。
（F）7．斜齿圆柱齿轮的标准模数和标准压力角在法面上。
（T8、曲柄滑块机构中，当曲柄与机架处于两次互相垂直位置之一时，出现最小传动角。
(T)9.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于零。
(T) 10．一对渐开线圆柱齿轮传动，其分度圆总是相切并作纯滚动，（F11．一对平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为摸数、压力角、螺旋角大小相等。
（F）12 机械零件和机构是组成机械系统的基本要素。
（F）13机电一体化系统由动力系统、传感系统、控制系统三个要素组成。
（F）14 机械设计有开发性设计、适应性设计、变型设计三类不同的设计。
（T）15 运动系数 反映了在一个运动循环中，槽轮的运动时间在一个间歇周期中所占的比例。
（T）16在齿轮运转时，其中至少有一个齿轮的几何轴线绕另一齿轮的几何轴线运动的齿轮系称为复合齿轮系。
（F）17采用不同的功能原理，能实现机器的同一使用要求或工艺要求。
（T）18表达机械各执行机构（构件）在一个运动环中各动作的协调配合关系的简单明确图，称为机械运动循环图。
（T）二、（6分）试计算下列运动链的自由度数.(若有复合铰链,局部自由度或虚约束,必须明确指出)，打箭头的为原动件，判断该运动链是否成为机构.解： n=6; p5=8, p4=1; F=1，（3分）H 处虚约束；D 处局部自由度。
第十章齿轮机构及其设计10.1本章知识点串讲本章的重点有：齿轮的齿廓曲线；渐开线齿廓啮合传动的特点；渐开线各局部的名称、符号及标准齿轮几何尺寸的计算；渐开线直齿圆柱齿轮的啮合传动的条件；变位齿轮传动的根本理论及设计计算；斜齿轮﹑蜗轮蜗杆及圆锥齿轮传动的重点是它的啮合传动及设计计算的特殊点等。
【知识点1】齿轮的齿廓曲线一、渐开线的形成二、渐开线的性质当一直线沿半径为rb的圆作纯滚动时，该直线上任一点K的轨迹称为该圆的渐开线，该圆称为渐开线的基圆，直线x-x称为渐开线的发生线，角θK 称为渐开线AK段的展角。
a．发生线在基圆上滚过的线段长度KN 等于基圆上被滚过的圆弧长度AN，即KN = AN。
b．渐开线上任一点的法线切于基圆。
c．切点N为渐开线上在点K处的曲率中心，NK为K点处的曲率半径。
d．基圆以内没有渐开线。
e．渐开线的形状仅取决于其基圆的大小。
f.同一基圆上任意两条渐开线间的法向距离相等。
【知识点2】渐开线齿廓啮合传动的特点Prr bωωOOKr 2 ′′r 1 NNK ′渐开线齿廓能保证定传动比i O P O Pr r 12122121===ωω渐开线齿廓传动的特点：1．啮合线为定直线，啮合点的轨迹线——内公切线线、公法线三线合一2．啮合角为常数，啮合角：啮合线与过节点P 处两内公切线之所夹锐角。
——它等于两齿轮在节圆上角。
3．可分性【知识点3】渐开线各局部的名称、符号及标准齿轮几何尺寸的计算 一、齿轮各局部的名称及符号二、渐开线标准直齿圆柱齿轮的几何尺寸1．渐开线齿轮的五个根本参数：齿数(z)，模数(m)，分度圆压力角(齿形角)，齿顶高系数ha *，径向间隙系数c *——亦称顶隙系数。
〔1〕齿数(z)齿数根据设计需要确定，如：传动比、中心距要求、接触强度等。
〔2〕模数(m)a. 定义：模数的定义为齿距P 与π的比值，即m= P/πb. 模数的意义确定模数m 实际上就是确定周节p ，也就是确定齿厚和齿槽宽e 。
（11）法向齿距 相邻两齿同侧齿廓之间在法线方向上的距离称为法向齿距，以n p 表示。
根据渐开线的性质可知，法向齿距总等于基圆齿距，即n b p p =。
二、标准直齿圆柱齿轮的五个基本参数 （1）齿数 z ，齿轮的大小和渐开线齿廓的形状均与z 有关。
（2）模数 分度圆周长d zp =π=，于是d zp /=π，人为地规定分度圆齿距P 与π的比值只能取一个有理数列，用m 表示，称为模数，单位是mm ，即p m π=则 d mz =模数增大，齿轮各部分尺寸都相应增大，所以模数是决定齿轮大小的一个基本参数。
表7-2为标准模数系列。
（3）分度圆压力角α (简称压力角) 分度圆上的压力角为标准值，20︒α=分度圆是齿轮上具有标准模数和标准压力角的圆。
任一个齿轮都有一个且只有一个分度圆。
（4）齿顶高系数a h **a ah h m =。
（5）顶隙系数c * 两齿轮啮合时，一个齿轮的齿顶圆和另一个齿轮的齿根圆之间的径向间隙称为顶隙，用c 表示， *c c m =。
齿根高()**f ah h c m =+。
我国规定了齿顶高系数和顶隙系数的标准值： 正常齿制 当1m mm ≥时， 1*ah =，025*c .=短齿制 08*ah .=，03*c .= 上述五个参数z 、m 、α、ah *、c *确定后，齿轮各个部分的尺寸就完全确定下来了，因此称z 、m 、α、ah *、c *为标准直齿圆柱齿轮的五个基本参数。
如果m 、α、a h *、c *均为标准值，且满足以下两个条件：（1）分度圆齿厚等于齿槽宽，即22s e p /m /===π（2）具有标准的齿顶高和齿根高，即*a ah h m =，()**f a h h c m =+ 这样的齿轮称为标准齿轮，否则称为非标准齿轮。
三、标准直齿圆柱齿轮的几何尺寸计算渐开线外啮合标准直齿圆柱齿轮传动的几何尺寸计算公式见表7-3。
两个高：齿顶高m h h a a *=，齿根高f h ＝m c h a )(**+四个圆：分度圆直径z m d ⋅= 齿顶圆直径：)2(2+=+=z m h d d a a齿根圆直径：)5.2(2-=-=z m h d d f f 基圆直径αcos d d b =熟记 公式内 容四个弧长：分度圆上的齿距p m s e π=⋅=+；齿厚和齿槽宽2/m e s ⋅==π基圆齿距cos cos b p p αm α==π，等于法向齿距n p标准中心距：2/)(2/)(2121z z m d d a +=+=上述公式，要求必须掌握。
