电力系统自动化复习资料(总结)

1、同步发电机的并列方法可分为准同期并列和自同期并列两种.2、脉动电压含有同期合闸所需的所有信息：电压幅值差、频率差和合闸相角差。

对同步发电机的励磁进行控制，是对发电机的运行实行控制的重要内容之一。

3、同步发电机励磁系统一般由励磁功率单元和励磁调节器两个部分组成.4、整个励磁自动控制系统是由励磁调节器、励磁功率单元、发电机构成的一个反馈控制系统。

5,发电机发出的有功功率只受调速器控制,与励磁电流的大小无关.6，与无限大容量母线并联运行的机组，调节它的励磁电流可以改变发电机无功功率的数值。

7,同步发电机的励磁自动控制系统还负担着并联运行机组间无功功率合理分配的任务。

8,电力系统的稳定分为静态稳定和暂态稳定两类。

9，发电机励磁电流的变化只是改变了机组的无功功率和功率角δ值的大小。

交流主励磁机的频率机，其频率都大于50Hz，一般主励磁机为100Hz，有实验用300Hz以上。

10，他励交流励磁机系统的主副励磁机的频率都大于50Hz ，只励磁机的频率为100Hz ，副励磁机的频率一般为500Hz ,以组成快速的励磁系统。

其励磁绕组由本机电压经晶闸管整流后供电。

11，静止励磁系统，由机端励磁变压器供电给整流器电源，经三相全控整流桥直接控制发电机的励磁。

12,交流励磁系统中，如果采用了晶闸管整流桥向转子供应励磁电流时,就可以考虑用晶闸管的有源逆变特性来进行转子回路的快速灭磁。

13，交流励磁系统中,要保证逆变过程不致“颠覆”，逆变角β一般取为 40· ,即α取 140·，并有使β不小于 30·的限制元件。

14，励磁调节器基本的控制由测量比较，综合放大，移相触发单元组成。

15，综合放大单元是沟通测量比较单元与移相触发单元的一个中间单元 . 16，输入控制信号按性质分为：被调量控制量（基本控制量），反馈控制量（为改善控制系统动态性能的辅助控制）,限制控制量（按发电机运行工况要求的特殊限制量）。

电力系统自动化1.并列操作的概念、意义。

一台发电机组在未并入系统运行之前，它的电压G u 与并列母线电压x u 的状态量往往不相等，必须对发电机组进行适当的操作，使之符合并列条件后才允许断路器QF 合闸做并网运行。

随着负荷的波动，电力系统中运行的发电机组合台数也经常要发生变动。

当系统发生某些事故时，能将备用发电机迅速投入电网运行。

2.并列操作的条件频率、电压幅值、相角差都相等。

3.脉动电压的计算。

G U 与X U 两电压幅值相等，2sin 2ex S U U δ=G U 与X U 两电压幅值不相等，ST COS U U U U U G x G x S ω222-+=4.并列条件的三个状态量。

频率、电压幅值、相角差5.线性整步电压的概念。

指其幅值在一周期内与相角差e δ分段按比例变化的电压，一般呈三角形波形。

6.同步发电机的励磁自动控制系统的组成。

由励磁功率单元和励磁调节器组成7.常见的励磁系统分类。

直流励磁机励磁系统、交流励磁机励磁系统、禁止励磁系统（发电机自并励系统）8.最常用的励磁调节方式。

*交流励磁机励磁系统或交流他励9.电力系统的稳定系统的分类（静态、动态）10.电力系统负荷变动分量的类型。

随机分量、脉动分量、持续分量。

11.电力系统发生有功缺额的后果，频率的变化。

电压下降，频率变小。

12.负荷最佳的经济分布方式，分布原则。

等微增率13.励磁系统向同步发电机什么地方提供励磁电流？由自身提供励磁电流向静止励磁系统提供14.基差调频的优缺点。

优点：可以负荷可以实现无差调频。

缺点：调节缓慢。

15.分区调频法的负荷变动的依据在联合系统中用流出某区功率增量的正负与系统频率增量的符号进行比较。

tie P f ∆∆与对本区域异号，对外负荷同号16.有功电源和无功电源分别包含什么？有功电源:发电机。

无功电源：同步发电机、同步调相机、并联电容器、SVC。

17.电力系统主要控制电压的方法及电压的控制措施。

u。

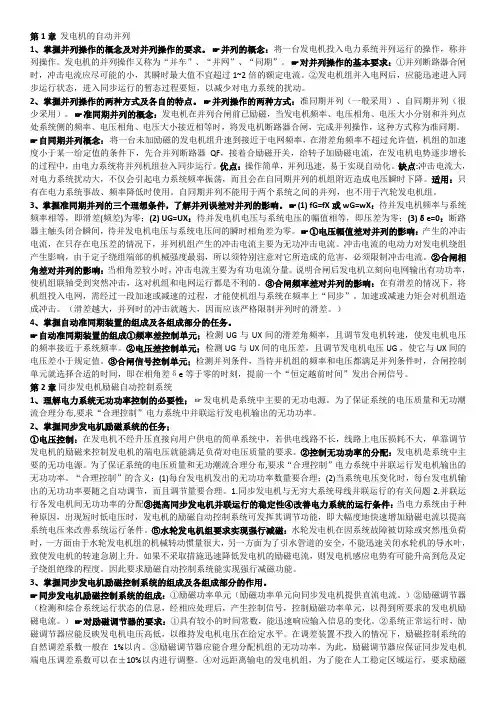

第1章发电机的自动并列1、掌握并列操作的概念及对并列操作的要求。

☞并列的概念：将一台发电机投入电力系统并列运行的操作，称并列操作。

发电机的并列操作又称为“并车”、“并网”、“同期”。

☞对并列操作的基本要求：①并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值不宜超过1~2倍的额定电流。

②发电机组并入电网后，应能迅速进入同步运行状态，进入同步运行的暂态过程要短，以减少对电力系统的扰动。

2、掌握并列操作的两种方式及各自的特点。

☞并列操作的两种方式：准同期并列（一般采用）、自同期并列（很少采用）。

☞准同期并列的概念：发电机在并列合闸前已励磁，当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小接近相等时，将发电机断路器合闸，完成并列操作，这种方式称为准同期。

☞自同期并列概念：将一台未加励磁的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，机组的加速度小于某一给定值的条件下，先合并列断路器QF，接着合励磁开关，给转子加励磁电流，在发电机电势逐步增长的过程中，由电力系统将并列机组拉入同步运行。

优点：操作简单，并列迅速，易于实现自动化。

缺点:冲击电流大，对电力系统扰动大，不仅会引起电力系统频率振荡，而且会在自同期并列的机组附近造成电压瞬时下降。

适用：只有在电力系统事故、频率降低时使用。

自同期并列不能用于两个系统之间的并列，也不用于汽轮发电机组。

3、掌握准同期并列的三个理想条件，了解并列误差对并列的影响。

☞(1) fG=fX或wG=wX：待并发电机频率与系统频率相等，即滑差(频差)为零；(2) UG=UX：待并发电机电压与系统电压的幅值相等，即压差为零；(3)δe=0：断路器主触头闭合瞬间，待并发电机电压与系统电压间的瞬时相角差为零。

☞①电压幅值差对并列的影响：产生的冲击电流，在只存在电压差的情况下，并列机组产生的冲击电流主要为无功冲击电流。

冲击电流的电动力对发电机绕组产生影响，由于定子绕组端部的机械强度最弱，所以须特别注意对它所造成的危害，必须限制冲击电流。

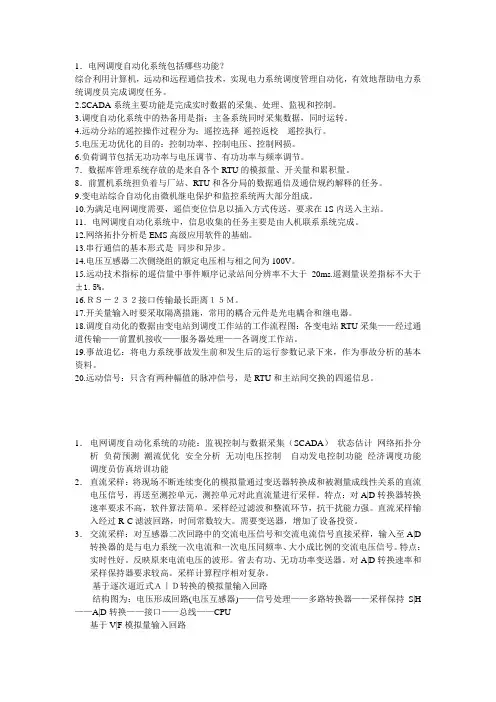

1．电网调度自动化系统包括哪些功能？综合利用计算机，远动和远程通信技术，实现电力系统调度管理自动化，有效地帮助电力系统调度员完成调度任务。

2.SCADA系统主要功能是完成实时数据的采集、处理、监视和控制。

3.调度自动化系统中的热备用是指：主备系统同时采集数据，同时运转。

4.远动分站的遥控操作过程分为：遥控选择遥控返校遥控执行。

5.电压无功优化的目的：控制功率、控制电压、控制网损。

6.负荷调节包括无功功率与电压调节、有功功率与频率调节。

7．数据库管理系统存放的是来自各个RTU的模拟量、开关量和累积量。

8．前置机系统担负着与厂站、RTU和各分局的数据通信及通信规约解释的任务。

9.变电站综合自动化由微机继电保护和监控系统两大部分组成。

10.为满足电网调度需要，遥信变位信息以插入方式传送，要求在1S内送入主站。

11．电网调度自动化系统中，信息收集的任务主要是由人机联系系统完成。

12.网络拓扑分析是EMS高级应用软件的基础。

13.串行通信的基本形式是同步和异步。

14.电压互感器二次侧绕组的额定电压相与相之间为100V。

15.远动技术指标的遥信量中事件顺序记录站间分辨率不大于20ms.遥测量误差指标不大于±1.5%。

16.ＲＳ－２３２接口传输最长距离１５Ｍ。

17.开关量输入时要采取隔离措施，常用的耦合元件是光电耦合和继电器。

18.调度自动化的数据由变电站到调度工作站的工作流程图：各变电站RTU采集——经过通道传输——前置机接收——服务器处理——各调度工作站。

19.事故追忆：将电力系统事故发生前和发生后的运行参数记录下来，作为事故分析的基本资料。

20.远动信号：只含有两种幅值的脉冲信号，是RTU和主站间交换的四遥信息。

1．电网调度自动化系统的功能：监视控制与数据采集（SCADA）状态估计网络拓扑分析负荷预测潮流优化安全分析无功|电压控制自动发电控制功能经济调度功能调度员仿真培训功能2．直流采样：将现场不断连续变化的模拟量通过变送器转换成和被测量成线性关系的直流电压信号，再送至测控单元，测控单元对此直流量进行采样。

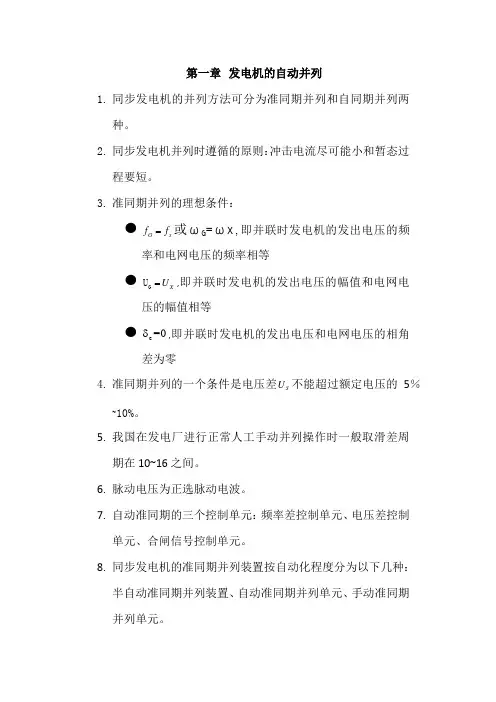

第一章 发电机的自动并列1. 同步发电机的并列方法可分为准同期并列和自同期并列两种。

2. 同步发电机并列时遵循的原则：冲击电流尽可能小和暂态过程要短。

3. 准同期并列的理想条件：● G x f f =或ωG =ωx,即并联时发电机的发出电压的频率和电网电压的频率相等● X U =G U ,即并联时发电机的发出电压的幅值和电网电压的幅值相等● e=0δ,即并联时发电机的发出电压和电网电压的相角差为零 4. 准同期并列的一个条件是电压差S U 不能超过额定电压的5％~10%。

5. 我国在发电厂进行正常人工手动并列操作时一般取滑差周期在10~16之间。

6. 脉动电压为正选脉动电波。

7. 自动准同期的三个控制单元：频率差控制单元、电压差控制单元、合闸信号控制单元。

8. 同步发电机的准同期并列装置按自动化程度分为以下几种：半自动准同期并列装置、自动准同期并列单元、手动准同期并列单元。

9.越前时间t等于断路器的合闸时间c t和自动准同期并列时YJ间t之和.QF10.线性整步电压形成电路是由整形电路、相敏电路、滤波电路三部分组成。

11.同步发电机的励磁系统一般由励磁功率单元和励磁调节器两个部分组成。

12.电力系统的稳定分为静态稳定和暂态稳定。

13.改善电力系统的运行条件的方法：改善异步电动机的自启动条件、为发电机异步运行创造条件、提高继电保护装置工作的正确性、水轮发电机组要求实现强行减磁。

（简答）14.对励磁调节器的要求：时间常数小、自然调差系数精确、电压调差系数范围大、无失灵区、具有励磁控制功能。

15.对励磁功率单元的要求：有足够的可靠性和调节容量、有足够的励磁顶值电压和电压上升速度。

（励磁顶值电压是励磁功率单元在强行励磁时可能提供的最高输出电压值，该值与额定工况下励磁电压之比称为强励倍数，一般取1.6~2）16.同步发电机励磁系统种类：直流励磁机励磁系统、交流励磁机励磁系统、静止励磁系统。

静止励磁系统的优点有：维护工作量少、可靠性高、主轴长度短，基建投资少、电压响应速度快、过电压低。

电力系统自动化考试复习资料自己总结第一篇：电力系统自动化考试复习资料自己总结341 电力系统自动化第一章概述电力系统自动化——作用电力系统自动化是现代电力系统安全可靠和经济运行的重要保证.1）保证安全可靠运行——包括：输变电设备的正常操作、故障的快速切除和恢复，均通过自动装置才能保证安全、可靠。

2）保证经济运行——最少的一次能源产生更多的电力。

电力系统的经济优化调度运行，降低网损等，没有自动化系统的参与是很难实现。

3）保证优质电能——暂态电能质量；稳态电能质量: 电压偏差、频率偏差,波形畸变（谐波）,三相不平衡度,电压波动闪变电力系统自动化的主要内容按管理区域分：电网调度自动化(发电输电，配电)；发电厂自动化(火电厂，水电厂，其他电厂)；变电站自动化按自动控制角度：频率和有功控制；电压和无功控制；断路器的控制；安全自动控制基础问题：数据采集与处理；数据传输（通信）调度自动化系统的主要功能1、变电站自动化完成对变电站运行的综合控制；完成遥测、遥信数据的远传；完成控制中心对变电站电气设备的遥控及遥调；实现变电站的无人值守。

2、电网调度自动化－能量管理系统EMS 数据采集和监控(SCADA)；自动发电控制(AGC)和经济调度控制(LK)；网络接线分析、状态估计、潮流计算、负荷预报等；安全分析：静态安全分析和动态安全分析两类；调度员培训仿真系统(DTS)3、配电系统自动化－配电管理系统DMS 配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。

包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需求侧管理(DSM)等几部分。

第二章测控装置的基本原理一、微机系统1）CPU(中央处理器)2）存储器3）定时器/计数器（除了计时外：触发采样信号；VFC型A/D转换关键部件4）Watchdog抗干扰：若程序受干扰后失控，让系统自动复位二、模拟量输入/输出回路1.测量信号输入——模拟量->数字量2.控制信号输出——数字量->模拟量三、开关量输入/输出回路1.人机接口2.跳闸信号3.闭锁信号四、人机对话接口回路1.调试2.定值整定3.工作方式设定4.动作行为记录5.系统通信需采集的信息P14模拟量开关量数字量脉冲量非电量341第三章变电站综合自动化一、变电站综合自动化的概念⌝将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

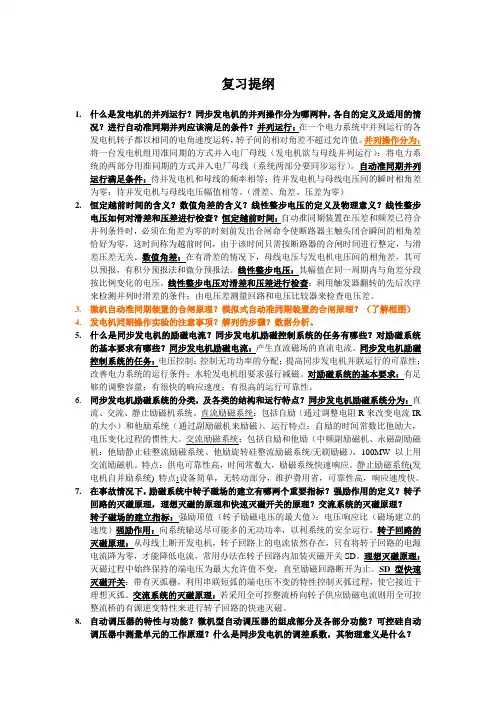

复习提纲1.什么是发电机的并列运行？同步发电机的并列操作分为哪两种，各自的定义及适用的情况？进行自动准同期并列应该满足的条件？并列运行：在一个电力系统中并列运行的各发电机转子都以相同的电角速度运转，转子间的相对角差不超过允许值。

并列操作分为：将一台发电机组用准同期的方式并入电厂母线（发电机欲与母线并列运行）；将电力系统的两部分用准同期的方式并入电厂母线（系统两部分要同步运行）。

自动准同期并列运行满足条件：待并发电机和母线的频率相等；待并发电机与母线电压间的瞬时相角差为零；待并发电机与母线电压幅值相等。

（滑差、角差、压差为零）2.恒定越前时间的含义？数值角差的含义？线性整步电压的定义及物理意义？线性整步电压如何对滑差和压差进行检查？恒定越前时间：自动准同期装置在压差和频差已符合并列条件时，必须在角差为零的时刻前发出合闸命令使断路器主触头闭合瞬间的相角差恰好为零，这时间称为越前时间，由于该时间只需按断路器的合闸时间进行整定，与滑差压差无关。

数值角差：在有滑差的情况下，母线电压与发电机电压间的相角差，其可以预报，有积分预报法和微分预报法。

线性整步电压：其幅值在同一周期内与角差分段按比例变化的电压。

线性整步电压对滑差和压差进行检查：利用触发器翻转的先后次序来检测并列时滑差的条件；由电压差测量回路和电压比较器来检查电压差。

3.微机自动准同期装置的合闸原理？模拟式自动准同期装置的合闸原理？（了解框图）4.发电机同期操作实验的注意事项？解列的步骤？数据分析。

5.什么是同步发电机的励磁电流？同步发电机励磁控制系统的任务有哪些？对励磁系统的基本要求有哪些？同步发电机励磁电流：产生直流磁场的直流电流。

同步发电机励磁控制系统的任务：电压控制；控制无功功率的分配；提高同步发电机并联运行的可靠性；改善电力系统的运行条件；水轮发电机组要求强行减磁。

对励磁系统的基本要求：有足够的调整容量；有很快的响应速度；有很高的运行可靠性。

《电力系统自动化》总复习1、电力系统自动化的概念自动化：工业上的自动化，是指用以替代人工而自动工作的技术措施。

电力系统：是由电力系统的基础元件，如：同步发电机，升、降压变压器，高、低压输电线路，开关以及形形式式的用电负荷等，按一定规律连接而成的既复杂又庞大的系统。

电力系统自动化：是指在电力系统中实施的替代人工自动工作的各种技术措施。

电力系统自动化是指应用各种具有自动检测、决策和控制功能的装置系统，通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制，保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能。

2、电力系统自动化的主要任务目标：安全、可靠、经济保障电网安全、稳定、正常运行和对电力用户安全可靠供电。

保证电能质量，保持频率、电压、波形合格。

按照公平、公正的原则合理安排发电，实现发电资源的优化利用。

3、现代电力系统的构成高电压：交流：500kV，750kV，1000kV；直流：±500kV，±800kV，±1000kV。

大机组：600MW, 1000MW, 1250MW。

大电网：区域联网规模越来越大。

电源类型多：火电、水电、核电、风电、太阳能、潮汐、生物发电等。

4、电力系统运行控制的特点电力系统是由发电厂、变电站、输/配电线路和用户组成的最典型的大系统，其跨越地域非常广阔。

现代电力系统中各个环节联系紧密，任一环节发生事故都会在短时间内影响到大量电力用户，造成很大的经济损失。

电力系统运行控制的目标：安全、可靠、优质、经济5、电力系统自动化的重要性电力系统的监视和控制必须借助自动化装置（系统）来完成。

实现电力系统自动化，是保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能的最有效技术手段。

控制管理电力系统需要监视和控制多种参数，包括系统频率、节点电压、线路电流、功率等。

6、我国目前的电网状况特点：大电网、大电厂、大机组、高电压输电、高度自动控制装机容量超过2000MW，电网11个。

电力系统自动化复习资料（合集五篇）第一篇：电力系统自动化复习资料电力系统自动化复习资料一、名词解释（共5道题，每题4分，总分20分）1电力系统经济运行2.准同期并列3.强行励磁4.负荷的调节效应5.频率调差系数二、简答题（共12道题，每题5分，总分60分）1电力系统自动化包括哪些主要内容？2准同步并列的条件有哪些？如果不满足这些条件，会有什么后果？为什么要在δ=00之前提前发合闸脉冲？3.同步发电机的励磁系统有哪几类？4．何谓三相全控整流桥的逆变？实现逆变的条件是什么？5．频率降低较大时可能对电力系统造成什么危害？6在电力系统中，有了调速器对频率的一次调节，为什么还要引入调频器，进行二次调节?7描述积差调频法内容和特点？8电力系统的调压措施有哪些？9变电所综合自动化系统的结构主要分哪几种？各有什么特点10配电网自动化系统的基本结构是什么？11.自动低频减载的工作原理？12什么是负荷调节特性和发电机调节特性？电力系统频率特性？三、计算题（10分）某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗Xq''为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为tQF 0.4s，它的最大可能误差时间为tQF的±20%；自动并列装置最大ih''.max=2IGE±0.05s误差时间为；待并发电机允许的冲击电流值为。

求允许合闸相角差δey、允许滑差ωsy与相应的脉动电压周期。

四、论述题（10分）结合你自己所了解的某一先进的电力系统自动化设备，简述一下其工作原理，谈谈你对电力系统自动化认识。

第二篇：电力系统自动化简答题(复习资料)1.统的主要作用:答：1电压控制2控制无功功率的分配3提高同步发电机并联运行的稳定性4改善电力系统的运行条件5水轮发电机组要求实现强行减磁2.无刷励磁系统的特点：1）无炭刷和滑环2)供电可靠性高3）励磁系统的响应速度慢4）励磁机与发电机同轴，电源独立，不受电力系统干扰5）具备高起始、响应持久、能有效地提高电力系统稳定性3.有差调频法的特点：1）各频机组同时参加调频，没有先后之分2)计划外负荷在调频机组间是按一定的比例分配的3）频率稳定值的偏差较大4.主导发电机法的特点：1）最终不存在频率偏差2）作用有先有后，缺乏“同时性”3）调频容量的不能充分利用，整个调频过程较为缓慢4）稳态特性比较好，动态特性不够理想5.自动发电控制系统四个基本任务和要求：1）使全系统的发电机输出功率和总负荷功率相匹配2）将电力系统的频率偏差调整到零，保持系统频率为额定值3）控制区域间联络线的交换功率与计划值相等，以实现各个区域内有功功率和负荷功率的平衡4）在区域网内各发电厂之间进行负荷的经济分配6.如何确定低频减载的首级动作频率和末级动作频率？1）、第一级启动频率：这个为事故的早期，频率下降不严重，因些启动值要高些一般整定为：48.5~49Hz ,在以水电厂为主的电力系统中，因水轮机调整速度较慢，因些常取48.5Hz.。

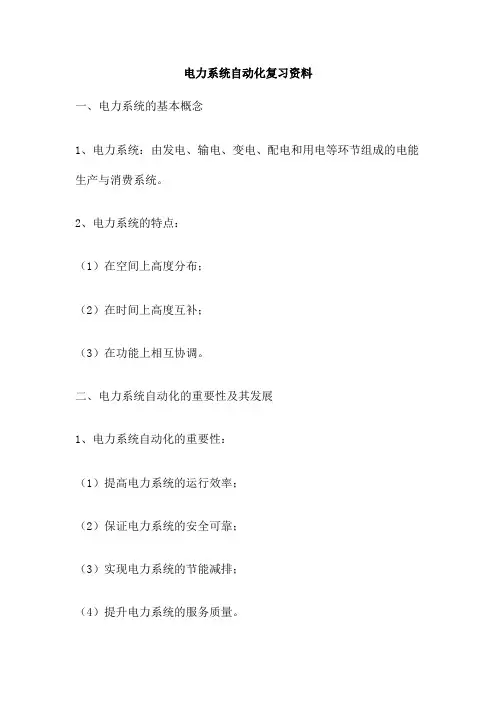

电力系统自动化复习资料一、电力系统的基本概念1、电力系统：由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。

2、电力系统的特点：（1）在空间上高度分布；（2）在时间上高度互补；（3）在功能上相互协调。

二、电力系统自动化的重要性及其发展1、电力系统自动化的重要性：（1）提高电力系统的运行效率；（2）保证电力系统的安全可靠；（3）实现电力系统的节能减排；（4）提升电力系统的服务质量。

2、电力系统自动化的发展历程：（1）第一阶段：以单项自动化为主要特征，如遥测、遥信、遥调等；（2）第二阶段：以多项自动化为主要特征，如调度自动化、变电自动化等；（3）第三阶段：以综合自动化为主要特征，如能量管理系统（EMS）、配电管理系统（DMS）等。

三、电力系统自动化的主要内容1、发电厂自动化：包括发电机组控制、水处理、煤处理等环节的自动化。

2、输电线路自动化：通过远程监控和故障诊断，实现输电线路的远程监控和故障排除。

3、变电站自动化：通过自动化设备实现变电站的远程监控和操作，提高变电站的运行效率。

4、配电自动化：通过自动化设备实现配电网络的远程监控和优化，提高供电质量和可靠性。

5、调度自动化：通过调度中心实现对电力系统的统一管理和调度，保障电力系统的稳定运行。

四、电力系统自动化的未来趋势1、数字化：随着数字化技术的发展，电力系统将逐渐实现全面数字化，包括数据采集、数据处理、数据分析等方面。

2、智能化：随着人工智能技术的发展，电力系统将逐渐实现智能化，包括智能预测、智能决策、智能控制等方面。

3、网格化：随着物联网技术的发展，电力系统将逐渐实现网格化，实现各个环节之间的紧密连接和协同工作。

电力系统自动化概述电力系统是由发电、输电、配电和用电等环节组成的电能生产与消费系统。

随着科技的发展，电力系统自动化已成为现代电力系统的核心组成部分，它涵盖了发电、输电、配电和用电等各个环节的自动化控制与优化管理。

一、电力系统自动化的基本概念电力系统自动化是指利用各种自动化设备与技术，对电力系统进行自动化控制、监测、保护与调度，以实现电力系统的安全、稳定、高效运行。

电力系统自动化第一章概述电力系统自动化——作用电力系统自动化是现代电力系统安全可靠和经济运行的重要保证.1）保证安全可靠运行——包括：输变电设备的正常操作、故障的快速切除和恢复，均通过自动装置才能保证安全、可靠。

2）保证经济运行——最少的一次能源产生更多的电力。

电力系统的经济优化调度运行，降低网损等，没有自动化系统的参与是很难实现。

3）保证优质电能——暂态电能质量；稳态电能质量: 电压偏差、频率偏差,波形畸变（谐波）,三相不平衡度,电压波动闪变电力系统自动化的主要内容按管理区域分：电网调度自动化(发电输电，配电)；发电厂自动化(火电厂，水电厂，其他电厂)；变电站自动化按自动控制角度：频率和有功控制；电压和无功控制；断路器的控制；安全自动控制基础问题：数据采集与处理；数据传输（通信）调度自动化系统的主要功能1、变电站自动化完成对变电站运行的综合控制；完成遥测、遥信数据的远传；完成控制中心对变电站电气设备的遥控及遥调；实现变电站的无人值守。

2、电网调度自动化－能量管理系统EMS数据采集和监控(SCADA)；自动发电控制(AGC)和经济调度控制(LK)；网络接线分析、状态估计、潮流计算、负荷预报等；安全分析：静态安全分析和动态安全分析两类；调度员培训仿真系统(DTS)3、配电系统自动化－配电管理系统DMS配电管理系统是是一种对变电、配电到用电过程进行监视、控制、管理的综合自动化系统。

包括配电自动化(DA)、地理信息系统(GIS)、配电网络重构、配电信息管理系统(MIS)、需求侧管理(DSM)等几部分。

第二章测控装置的基本原理一、微机系统1）CPU(中央处理器) 2）存储器3）定时器/计数器（除了计时外：触发采样信号；VFC型A/D转换关键部件4）Watchdog抗干扰：若程序受干扰后失控，让系统自动复位二、模拟量输入/输出回路1. 测量信号输入——模拟量->数字量2. 控制信号输出——数字量->模拟量三、开关量输入/输出回路1. 人机接口2. 跳闸信号3. 闭锁信号四、人机对话接口回路1. 调试2. 定值整定3. 工作方式设定4. 动作行为记录5. 系统通信需采集的信息P14模拟量开关量数字量脉冲量非电量12第三章 变电站综合自动化 一、变电站综合自动化的概念➢ 将变电站的二次设备经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

电力系统自动化(095305)一、单选题1 、三相全控桥式整流电路在90°<a<180°时，工作在（）状态。

A.为发电机提供励磁电流B.整流C.交流变直流D.逆变参考答案:C答案解析:无2 、电力系统频率低于额定频率运行时，反映电力系统的（）。

A.有功功率供过于求B.有功功率供不应求C.无功功率供过于求D.无功功率供不应求答案解析:无3 、线性整步电压的周期Td与发电机和系统之间的频率差ωd（）。

A.有时无关B.无关C.成正比关系D.成反比关系参考答案:D答案解析:无4 、不考虑励磁调节器作用，下列励磁方式具有强励功能（）。

A.自励式B.他励式C.自复励D.自并励答案解析:无5 、准同期并列条件中的电压差条件，是指断路器两侧电压的（）。

A.矢量差的模B.矢量差C.幅值与额定电压的差D.幅值差参考答案:D答案解析:无6 、调差系数越小，无功电流变化时发电机电压（）。

A.不确定B.变化越小C.不变D.变化越大参考答案:B7 、自动低频减负荷装置动作后稳态频率一般恢复到（）。

A.49.5Hz以上B.48.5Hz以上C.49Hz以上D.50Hz以上参考答案:A答案解析:无8 、在励磁调节器中，移相触发单元的作用是将（）的控制信号转换成触发脉冲的。

A.调差单元B.测量比较单元C.综合放大单元D.灭磁回路参考答案:C答案解析:无9 、大型发电机的转子励磁回路通常采用整流方式是（）。

A.三相桥式半控整流B.三相桥式不可控整流C.单相桥式不可控整流D.三相桥式全控整流参考答案:B答案解析:无10 、强励过程的持续时间，一般不超过（）。

A.0.5sB.20sC.10sD.5s参考答案:A答案解析:无11 、励磁调节器由基本控制和辅助控制两大部分组成，属于基本控制的是（）。

A.电力系统稳定器B.调差单元C.励磁系统稳定器D.励磁限制单元参考答案:C答案解析:无12 、自动按频率减负荷装置的后备级是在（）。

一、填空1. 远动信息传输通道简称 信道 ，包括 调制器 、 通信线路 、 解调器 。

2. 电力系统通信信道包括 远动与载波电话复用电力载波通道 、 无线信道 、 光纤通信 三种。

3. 微机运动终端机满足发送 遥测 、 遥信 、 接收遥控 、 遥调 四种功能。

4. 机械液压调速器，它是由 测速机构 、 放大执行机构 、 转速给定装置 、 调差机构 等几部分组成。

5. 同步发电机励磁控制系统是由同步发电机及其 电压互感器 、 电流互感器 、 励磁系统 组成的一个反馈自动控制系统。

6. 电力系统运行状态包括 正常状态 、警戒状态、 紧急状态 、 系统崩溃 、恢复状态 。

7. 功率—频率电液调速系统是由 转速测量 、 功率测量 、 功率给定 、 电量放大器 、 PID 调节 、 电液转换器 、 机械液压随动系统等部分组成。

8. 比例式可控硅励磁调节器是由 电压测量比较单元 、 综合放大单元 、 可控硅整流电路 、 同步和移相触发单元 组成 。

9. 静态安全分析法主要包括 直流潮流法 、 P-Q 分解法 、 等值网络法 。

10. 将几个电力系统相互连接起来构成的大型电力系统，称为联合电力系统。

11. 准同期并列的理想条件表达式 f G =f X 、 U G =U X 、 δG = δX 。

12. 同步发电机并网方式有两种，这两种方法 自同期并列 、 准同期并列 在电力系统正常运行情况下，一般采用 准同期并列 并列方法将发电机投入运行。

13. 电力系统的稳定性分为静态稳定性和暂态稳定性两类。

14. 电力系统发生有功功率缺额时，必然造成系统频率 小于 额定值。

15. 电力系统负荷增加时，按 等微增率 原则分配负荷是最经济的。

16. 同步发电机的励磁调节器由测量比较 ， 综合放大，移相触发单元 组成。

17. 电力系统调度自动化构成的一个特点是实行_分层_结构。

18. 整个励磁自动控制系统是由 励磁调节器 、 励磁功率单元 、 发电机 构成的一个反馈控制系统。

1.并列操作：发电机投入系统参加并列运行的操作2.自同期：先和断路器，而后给发电机组加励磁电流，由电力系统将并列发电机拉入同步。

准同期：先合发电机组加励磁电流，再并列断路器，以近于同步运行条件进行并列操作。

准同期并列的理想条件：并列断路器两端电压的电压幅值相等，频率相等，相角差为0 滑差：两电压矢量间的相对电角速度2.励磁电流：励磁功率单元向同步发电机的转子提供直流电流。

强励顶值：转子励磁电压的最大值。

响应比：磁场建立的速度。

4.同步发电机励磁控制系统的任务1电压控制2控制无功功率分配3提高同步发电机并联运行的稳定性4改善电力系统运行条件5水轮发电机组要求实现强行励磁。

5.发电机强励作用：当系统发生短路性故障时，发电机端电压将下降，励磁系统应强行励磁，向发电机的转子回路输送较正常额定值多的励磁电流。

以利于系统安全运行。

6.灭磁：将发电机转子励磁绕组的磁场尽快地减弱到最小程度。

灭磁作用：转子磁场已经建立起来后，由于某种原因需强迫发电机立即退出工作时，在断开发电机断路器的同时，必须使转子磁场尽快消失，否则，发电机会因过励磁产生过电压，或使定子绕组内部的故障扩大。

7自动调压器功能：1保持发电机的端电压或线路端电压基本不变2保持并联机组间或并行线路间无功电流的稳定分配。

8.调差系数：发电机带自动励磁调节器后，无功电流I Q变动时电压U C基本维持不变。

调节特性稍有下倾，下倾程度是表征发电机励磁控制系统运行特性的重要参数。

它表示了无功电流从零增加到额定值时发电机电压的相对变化，调差系数越小，无功电流变化时发电机电压变化越小。

所以调差系数表征励磁控制系统维持发电机电压的能力。

9.励磁系统分几种，各自特点，如何实现无刷励磁，无刷励磁系统的特点：励磁系统分为直流励磁系统、交流励磁系统和静止励磁系统、发电机自并励系统，直流励磁系统分为自励和他励，交流励磁系统又分为他励和无刷。

如何实现无刷：首先它的副励磁机是永磁式发电机，磁极旋转电枢静止。
