高考物理 最有可能考的必考点“挖井”系列训练 动态问题的分析

2013年高考物理最有可能考的必考点“挖井”系列训练纸带类基本实验1983年高考作文《挖井》给我们2013年高考备考的启示，明明知道这个点要考，我们偏偏缺乏毅力，而让考生在考场中为试题而惋惜。

本系列训练就是为帮助考生训练解题毅力而编辑整理的，希望给大家一些启发。

资料来源于网络，不合适地方，敬请告之，QQ：691260812。

答案后附加《成功贵在恒》。

1．在“探究加速度与力、质量的关系”实验时，已提供了小车，一端附有定滑轮的长木板、电火花打点计时器、纸带、拴有细线的小盘、天平及砝码、导线。

（1）为了完成实验，还需要的实验器材有A．低压交流学生电源 B．刻度尺C．钩码D．弹簧秤（2）实验中某同学在保持小车质量不变的情况下，多次给小盘中添加砝码，并测出对应的加速度a，由此实验数据可画出a—F图线，图线的AB段偏离直线，分析造成此误差的主要原因是A．未平衡小车与长木板之间的摩擦B．平衡摩擦力时长木板的倾角调的太大C．小盘中放的砝码的总质量太大D．所用小车的质量太大1．（1）BC （2）C2. 某同学用图示实验装置来测量物块与木板间的动摩擦因数μ，一带有窄片的物块被一弹簧弹射装置弹射出去，沿水平木板滑行，途中安装一光电门，标记为O点。

设重力加速度为g。

（1）测得窄片的宽度为L，记下窄片通过光电门的时间△t，还需要测量的物理量有__________________。

（标明相关物理量的符号）（2）物块和木板间的动摩擦因数μ＝__________________________。

3. 某个同学分别做“探究加速度与力、质量关系”的实验。

如图甲所示是该同学探究小车加速度与力的关系的实验装置，他将光电门固定在水平轨道上的B点，用不同重物通过细线拉同一小车，每次小车都从同一位置A由静止释放．（1）若用游标卡尺测出光电门遮光条的宽度d如图乙所示，则d = cm；实验时将小车从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间∆t，则小车经过光电门时的速度为（用字母表示）；（2）测出多组重物的质量m和对应遮光条通过光电门的时间Δt，并算出相应小车经过光电门时的速度v，通过描点作出线性图象，研究小车加速度与力的关系。

平抛运动和圆周运动1983 年高考作文《挖井》给我们 2013 年高考备考的启迪，明显知道这个点要考，我们恰恰缺乏毅力，而让考生在考场中为试题而痛惜。

本系列训练就是为帮助考生训练解题毅力而编写整理的，希望给大家一些启迪。

资料根源于网络，不适合地方，敬请告之，QQ：691260812。

答案后附带《成功贵在恒》。

备考攻略①以平抛运动、圆周运动为背景考察学生对基本运动形式的认识及理解、推理和剖析能力；②综合万有引力、天体的运动的有关知识点，表现于题中各选项中，以简单剖析，计算为主．1．如下图，一物体自倾角为θ 的固定斜面上某一地点P 处斜向上抛出，抵达斜面顶端Q 处时速度恰巧变为水平方向，已知P、Q间的距离为L，重力加快度为g，则对于抛出时物体的初速度v0的大小及其与斜面间的夹角α，以下关系中正确的有A ． tantanB． sin 2Qtan2v 02 1 sinαPcosLgLC ．v 0D ． v 0 cosθcos22g sin2sin1.B2．学校喷水池的水如图由喷水口向两旁水平喷出，若忽视空气阻力及水之间的互相作用，则喷水口A ．水在空中做匀变速运动B ．喷水速度必定，喷水口越高，水喷得越近C ．喷水口高度必定，喷水速度越大，水喷得越远D ．喷水口高度必定，喷水速度越大，水在空中运动时间越长2． AC3. 运动员驾驶摩托车做跳跃特技表演是一种刺激性很强的运动项目．如下图，AB 是水平路面，长度为 L ＝ 6 m ，BC 是半径为 R ＝ 40 m 的圆弧， AB 、BC 相切于 B 点，CDE 是一段曲面． 运动员驾驶摩托车的功率一直为P ＝ 9 kW ，从 A 点由静止出发，经过 t 1＝ 4.3 s 到 B 点，此时压力传感器显示摩托车对地压力大小为 F ＝3.6 ×10 3 N ．摩托车经过坡面抵达离地面h ＝ 5 m的 E 点水平飞出，落地址与E 点的水平距离 x ＝ 16 m ，已知人的质量为 m ＝ 60 kg ，摩托车的质量为 M ＝ 120 kg ，重力加快度 g 取 10 m/s 2，运动员和摩托车整体全过程可视为质点，不计空气阻力．求：(1) 摩托车过 B 点时速度 v B ；(2) 摩托车过 E 点时速度 v E ；(3) 设人和摩托车在 AB 段所受的阻力恒定，求该阻力f ；4.在水平路面上做匀速直线运动的小车上有一个固定的竖直杆，其上的三个水平支架上有三个完整同样的小球 A、 B、 C，它们离地的髙度分别为3h、 2h 和 h，当小车碰到阻碍物P 时，马上停下来，三个小球同时从支架上水平抛出，先后落到水平路面上，如下图.不计空气阻力 , 则以下说法正确的选项是（）A．三个小球落地的时间差与车速有关B．三个小球落地址的间隔距离L1=L2C．三个小球落地址的间隔距离L <L2D．三个小球落地址的间隔距离L >L1124.C5. 如下图， b 点位于斜面底端M点的正上方，并与斜面顶端 A 点等高且高度为h 在 A、 B 两点分别以速度 va 和 vb 沿水平方向抛出两个小球a、b( 可视为质点） . 若 a 球落到 M点的同时 ,b 球恰巧落到斜面的中点N, 不计空气阻力，重力加快度为g, 则A.va=vbB.va= 2vbC.a、 b 两球同时抛出2hD. a 球比 b 球提早抛出的时间为(2-1)gB6.如下图，在距地面高为 H＝ 45m处，有一小球 A 以初速度 v0＝ 10m/s 水平抛出，与此同时，在 A 的正下方有一物块 B 也以同样的初速度v0 同方向滑出， B 与地面间的动摩擦因数为μ＝ 0.5 ， A、 B 均可看做质点，空气阻力不计，重力加快度g 取 10m/s2，求：（1） A 球从抛出到落地的时间和这段时间内的水平位移；（2）物块 B 向前滑行时的加快度；（3） A 球落地时， A、 B 之间的距离。

取夺市安慰阳光实验学校高考物理最有可能考的必考点“挖井”系列训练选修3-51983年高考作文《挖井》给我们高考备考的启示，明明知道这个点要考，我们偏偏缺乏毅力，而让考生在考场中为试题而惋惜。

本系列训练就是为帮助考生训练解题毅力而编辑整理的，希望给大家一些启发。

资料来源于网络，不合适地方，敬请告之，QQ：691260812。

答案后附加《成功贵在恒》。

备考攻略中档难度，同时考查动量守恒与碰撞、原子与原子核两部分内容．或“关联性综合”或“拼盘式组合”．一般选取4个考点组成2个小题，只对考点知识直接应用，只做模块内综合．高考热点1.（1）(6分) 雷蒙德·戴维斯因研究来自太阳的电子中徽子(νe)而获得了度诺贝尔物理学奖。

他探测中徽子所用的探测器的主体是一个贮满615t四氯乙烯(C2Cl4)溶液的巨桶．电子中微子可以将一个氯核转变为一个氩核，其核反应方程式为已知3717C核的质量为36.95658u，3718Ar核的质量为36.95691u，01e-的质量为0.00055u，1u质量对应的能量为931.5MeV。

根据以上数据，可以判断参与上述反应的电子中微子的最小能量为A．0.82 MeV B．0.31 MeV C．1.33 MeV D．0.51 McV（2）（9分）如图所示，质量为1kg的滑块，以5m/s的水平向右的初速度滑上静止在光滑水平面上的平板小车，最终滑块恰好未滑离小车。

已知小车质量为4kg，小车与滑块之间的动摩擦因数为0.4。

求：①滑块与小车的最终速度。

②整个运动过程中产生的内能。

③小车的长度。

(1) A（2）解：①设滑块与小车共同速度为v，滑块的质量为m，原来的速度为v0，小车的质量为M。

则有()mv M m v=+①解得1/v m s=②②由能量守恒知()22111022Q mv M m v J=-+=③③由Q=μmgL ④可解得滑块相对小车滑过的距离为L=2.5m，据题意知：小车的长度为L=2.5m。

动态分析试题类型库动态分析图中的图例和符号厂生产井（采油井）« 0《注水井E 气层 . 匚口油气界面--_ | ------------------------- ■ ■■ --------- FT ：I~\油气边界卯日产油 h含水GOR 气油比0W 日注永有效厚度油水界面 水层 油层 油气过渡带 时间静压h含油边界一、看图，回答下列问题：(1)该决的油藏是什么类型？(2)油井气油比的变化说明了什么？(3)你认为注水井的合理配注量多大比较适当？为什么?(4)如何正确利用气预和注水的能量？答：由图可得：(1)该块油藏是断层遮挡的气顶油藏。

(2)油井的气油比变化主要受注水量的大小所控制。

在当时油井生产状况一下。

注水量为。

30立方米/日左右时，气顶气串，气油比升高，说明以气预驱为主，注水量增至每日用立方米左右时，气油比下降，产量上升，说明以注入水驱为主。

(3)在目前油井生产状况下，注水井合理配注量为7@立方米门左右。

这个注入量使油井气油比低，产量高。

(4)在油井采油时，当注水量维持油气界面基本不动为合理，利用了气预和注入水能量。

气顶气窜、压力下降或边部注入量过大都可使原油进入气顶造成储量损失。

二、(1)该块的油藏是什么类型？(2)油井见水主要是哪个层？为什么？(3)油井含水在40%以后，为什么含水上升变快，产量下降趋势加快?(4)根据动态分析，该井如何挖潜？/也心刀K0油嘴］OOR.气油比图2—15 来油曲线示惠图答：(1)该块油藏是断鼻型的边水油藏或断层遮挡的边水油藏。

(2)油层见水主要为下部油层。

原因主要是：①下层渗透率(800 X 10 -'平方微米)高于上层渗透率( 300 X 10 -'平方微米)。

②油井在同一生产压差下，下部层产量高，采出地下亏空大。

③下部层射孔底界更接近油藏油水界面。

(3)当含水40%以后，处于中含水阶段，含水卜升加快；再加上在含水40%时放大了油嘴, 加剧了层间矛盾，造成深部层出水更加严重。

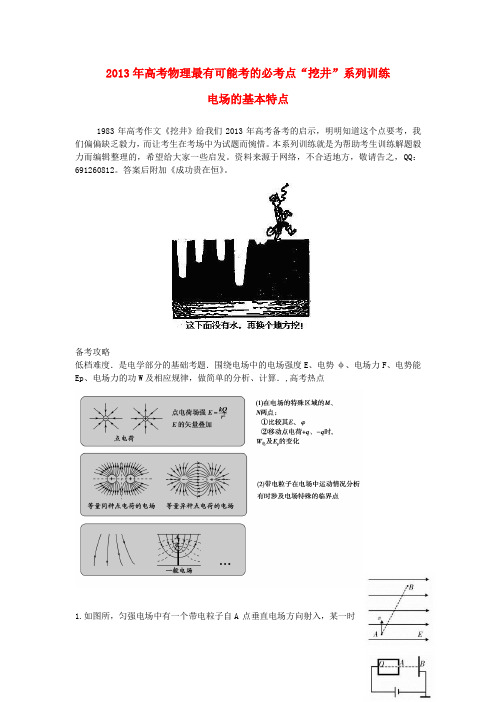

2013年高考物理最有可能考的必考点“挖井”系列训练电场的基本特点1983年高考作文《挖井》给我们2013年高考备考的启示，明明知道这个点要考，我们偏偏缺乏毅力，而让考生在考场中为试题而惋惜。

本系列训练就是为帮助考生训练解题毅力而编辑整理的，希望给大家一些启发。

资料来源于网络，不合适地方，敬请告之，QQ：691260812。

答案后附加《成功贵在恒》。

备考攻略低档难度．是电学部分的基础考题．围绕电场中的电场强度E、电势φ、电场力F、电势能Ep、电场力的功W及相应规律，做简单的分析、计算．,高考热点1.如图所，匀强电场中有一个带电粒子自A点垂直电场方向射入，某一时刻 到达电场中的B 点，此时带点粒子的速度方向与电场方向的夹角为Φ。

已 知AB 连线与电场方向的夹角为θ，不计重力的影响，则角θ和角Φ之间满 足的关系是 A. B. C. D. 1.B2.如图所示，金属圆筒左侧接在电源的正极上，电源的负极接在金属板B 上(B 板接地），AB 间为匀强电场。

一带负电粒子（重力不计）以某一速度自圆筒 O 点经小孔A 运动到B 板上，则这一过程中带电粒子的电势能E 随位置x 变化的图像为A. 图AB.图BC.图CD.图D2.A3．如图所示，竖直直线为某点电荷Q 所产生的电场中的一条电场线，M 、N 是其上的两个点。

另有一带电小球q 自M 点由静止释放后开始运动，到达N 点时速度恰变为零。

由此可以判定A ．Q 必为正电荷，且位于N 点下方B ．M 点的电场强度小于N 点的电场强度C ．M 点的电势高于N 点的电势D ．q 在M 点的电势能大于在N 点的电势能3. B4．静电喷涂时，喷枪喷出的涂料微粒带电，在带正电被喷工件的静电力作用下，向被喷工件运动，最后吸附在其表面。

在涂料微粒向工件靠近的过程中A ．涂料微粒带负电B ．离工件越近，所受库仑力越小C ．电场力对涂料微粒做负功D ．涂料微粒的电势能减小4．AD N M喷枪5.低碳环保是我们现代青年追求的生活方式。

带电粒子在电磁场中运动1983 年高考作文《挖井》给我们 2013 年高考备考的启迪，明显知道这个点要考，我们恰恰缺乏毅力，而让考生在考场中为试题而痛惜。

本系列训练就是为帮助考生训练解题毅力而编写整理的，希望给大家一些启迪。

资料根源于网络，不适合地方，敬请告之，QQ：691260812。

答案后附带《成功贵在恒》。

备考攻略难度较大，考卷的高档题．知识点多、综合性强，题意深沉，含有临界点，主要为多过程现象、也有多物系统统．以定量计算为主，对解答表述要求较规范．一般设置为或递进、或并列的 2～ 3 小问，各小问之间按难度梯度递加．, 高考热门1. 如图所示，固定斜面的倾角θ＝30°，轻弹簧下端固定在斜面底端 C 点，弹簧处于原长时上端位于B 点，空间有平行斜面向下的匀强电场。

质量为，电荷量为 +q的小物块，从与mB 点相距＝ 0.8m 的A点由静止开始下滑，小物块将弹簧压缩到最短后又恰巧被弹回到B点。

L已知物块与斜面间的动摩擦因数为μ3，场强盛小为＝mg，取重力加快度 g＝10m/s2，4E8q不计空气阻力，小物块电荷量不变，求：(1)小物块第一次运动到 B 点时的速度大小；(2)弹簧的最大压缩量。

解得弹簧的最大压缩量 x 0.27m④ 2 分3.如下图，在矩形 ABCD地区内，对角线 BD 以上的地区存在有平行于 AD向下的匀强电场，对角线BD以下的地区存在有垂直于纸面的匀强磁场( 图中未标出) ，矩形 AD边长为 L， AB边长为 2L. 一个质量为m、电荷量为＋ q 的带电粒子 ( 重力不计 )以初速度v0从 A 点沿 AB方向进入电场，在对角线BD的中点 P 处进入磁场，并从DC边上以垂直于 DC边的速度走开磁场( 图中未画出 ) ，求：(1)带电粒子经过 P 点时速度 v 的大小和方向；(2)电场强度 E 的大小；(3)磁场的磁感觉强度 B 的大小和方向．3.解： (1) 带电粒子在电场中做类平抛运动，则水平方向： L＝ v0t3. 如图甲所示，M、N 为竖直搁置的两块平行金属板，圆形虚线为与N 相连且接地的圆形金属网罩（不计电阻）。

2013年高考物理最有可能考的必考点“挖井〞系列训练选修3-31983年高考作文《挖井》给我们2013年高考备考的启示，明明知道这个点要考，我们偏偏缺乏毅力，而让考生在考场中为试题而惋惜。

本系列训练就是为帮助考生训练解题毅力而编辑整理的，希望给大家一些启发。

资料来源于网络，不适宜地方，敬请告之，：691260812。

答案后附加《成功贵在恒》。

备考攻略中档难度．只对考点知识直接应用，通常有一处思维含量较高的点，一般选取3～4个考点组成2～3个小题，只做模块内综合．力争“关联性综合〞，也可“拼盘式〞组合．,高考热点1.〔1〕〔6分〕如下说法正确的答案是〔选对一个给3分，选对两个给4分，选对3个给6分，有选错的或不选的得零分〕A．由阿伏加德罗常数、气体的摩尔质量和密度，可以估算出该气体分子的大小B．悬浮在液体中的固体颗粒越小，布朗运动应越明显C．分子间的引力随分子距离的增大而增大，分子间的斥力随分子间距离的增大而减小D．从单一热源吸收热量全部变成有用的功是可能的E．气体对器壁的压强是由大量气体分子的无规如此热运动不断碰撞器壁而产生的〔2〕〔9分〕如下列图，一端封闭、粗细均匀的薄壁玻璃管开口向下竖直插在装有水银的水银槽内，管内封闭有一定质量的空气，水银槽的截面积上下一样，是玻璃管截面积的5倍。

开始时管内空气长度为6cm，管内外水银而高度差为50cm，将玻璃管沿竖直方向缓慢上移〔管口末离开槽中水银〕，使管内外水银面高度差变成60cm。

〔大气压相当于75cmHh〕求：①此时管内空气柱的长度；②水银槽内水银面下降的高度。

1.2. (1)〔6分〕如下说法正确的答案是▲A．知道水的摩尔质量和水分子的质量，可计算出阿伏加德罗常数B．当液晶中电场强度不同时，它对不同颜色的光吸收强度就不同C．蔗糖受潮后会粘在一起，没有确定的几何形状，它是非晶体D．理想气体的温度随时间不断升高，如此其压强也一定不断增大(2)〔9分〕如下列图，用轻质活塞在气缸内封闭一定质量理想气体，活塞与气缸壁间摩擦忽略不计，开始时活塞距气缸底高度h1 = 0.50 m。

纸带类基本实验1983 年高考作文《挖井》给我们 2013 年高考备考的启迪，明显知道这个点要考，我们恰恰缺乏毅力，而让考生在考场中为试题而痛惜。

本系列训练就是为帮助考生训练解题毅力而编写整理的，希望给大家一些启迪。

资料根源于网络，不适合地方，敬请告之，QQ：691260812。

答案后附带《成功贵在恒》。

1．在“研究加快度与力、质量的关系” 实验时，已提供了小车，一端附有定滑轮的长木板、电火花打点计时器、纸带、拴有细线的小盘、天平及砝码、导线。

（ 1）为了达成实验，还需要的实验器械有A．低压沟通学生电源B．刻度尺C．钩码D．弹簧秤（ 2 ）实验中某同学在保持小车质量不变的情况下，多次给小盘中增添砝码，并测出对应的加快度a，由此实验数据可画出 a— F 图线，图线的 AB段偏离直线，剖析造成此偏差的主要原由是A．未均衡小车与长木板之间的摩擦B．均衡摩擦力时长木板的倾角调的太大C．小盘中放的砝码的总质量太大D．所用小车的质量太大1．（ 1）BC （2）C2.某同学用图示实验装置来丈量物块与木板间的动摩擦因数μ，一带有窄片的物块被一弹簧弹射装置弹射出去，沿水平木板滑行，途中安装一光电门，标志为 O点。

设重力加快度为g。

（ 1 ）测得窄片的宽度为L ，记下窄片经过光电门的时间△t ，还需要丈量的物理量有__________________。

（标明相关物理量的符号）（ 2）物块和木板间的动摩擦因数μ＝__________________________ 。

3.某个同学分别做“研究加快度与力、质量关系”的实验。

如图甲所示是该同学研究小车加快度与力的关系的实验装置，他将光电门固定在水平轨道上的B 点，用不一样重物经过细线拉同一小车，每次小车都从同一地点A 由静止开释．（ 1）若用游标卡尺测出光电门遮光条的宽度 d 如图乙所示，则 d =cm；实验时将小车从图示地点由静止开释，由数字计时器读出遮光条经过光电门的时间?t ，则小车经过光电门时的速度为（用字母表示）；（ 2）测出多组重物的质量m和对应遮光条经过光电门的时间t ，并算出相应小车经过光电门时的速度v，经过描点作出线性图象，研究小车加快度与力的关系。

取夺市安慰阳光实验学校高考物理最有可能考的必考点“挖井”系列训练测电阻类基本实验1983年高考作文《挖井》给我们高考备考的启示，明明知道这个点要考，我们偏偏缺乏毅力，而让考生在考场中为试题而惋惜。

本系列训练就是为帮助考生训练解题毅力而编辑整理的，希望给大家一些启发。

资料来源于网络，不合适地方，敬请告之，QQ：691260812。

答案后附加《成功贵在恒》。

备考攻略一、电学测量仪器的使用与读数1．电流表、电压表、欧姆表的比较仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示超过满偏刻度的13的位置3 V和3 A量程估读到最小分度的110；15 V量程估读到最小分度的15；0.6 A量程估读到最小分度的12电压表使指针尽量指在表盘的中间位置左右表盘读数乘以相应挡位的倍率欧姆表2.多用电表的使用“三注意”(1)电流的流向由于使用多用电表时不管测量项目是什么，电流都要从电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，所以使用欧姆挡时，多用电表内部电池的正极接的是黑表笔，负极接的是红表笔．(2)要区分开“机械零点”与“欧姆零点”“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．(3)选倍率测量前应根据估计阻值选用适当的挡位，由于欧姆挡刻度的非线性，使用欧姆挡测电阻时，表头指针偏转过大或过小都有较大误差．通常只使用表盘中间一段刻度范围．指针偏转角度在13满偏到23满偏之间为测量的有效范围，如当待测电阻约为2 kΩ时，应采用“×100”挡．二、电流表内外接法的比较与选择比较项目电流表内接法电流表外接法电路误差来源电流表的分压电压表的分流测量结果R测＝U/I＞Rx，偏大R测＝U/I＜Rx，偏小适用条件Rx≫RA(测大电阻) Rv≫Rx(测小电阻)三、控制电路(滑动变阻器的接法)的比较与选择1．控制电路的比较分压电路限流电路电路图S接通前滑片的位置P位于左端，使测量电路电压为零P位于左端，使测量电路电压最小电压变化范围0～U(变化范围大，且从0开始)RxRx＋R0U～U(变化范围小，且不能从0开始)电能损耗耗能节能电路连接复杂简便2.控制电路的选择：优先选用限流式，但需注意：Ux、Ix过大(超过电表量程，烧坏电表、电源或用电器等)或Ux 、Ix 过小(最大值不超过电表满量程的13，读数误差大)．以下两种情况考虑分压式：(1)要求待测电路的U 、I 从0变化； (2)R 滑≪Rx. 读图究理 读一读想一想 (1)以上仪表怎样读数，接入电路时应注意哪些问题？ (2)下列电路分别是测量哪些物理量的(课本学生实验)? 1.测量一块量程已知的电压表的内阻，器材如下： A ．待测电压表（量程3V ，内阻约3KΩ） B ．电流表（量程3A ，内阻0.01Ω） C ．定值电阻（R=3KΩ，额定电流0.5A ） D ．电池组（电动势略小于3V ，内阻不计） E ．开关两个 F ．导线若干有一同学利用上面所给器材，进行如下实验操作：（1）为了更准确的测出该电压表内阻，请在方框中画出实验电路图（2）用你选择的电路进行实验时，需要直接测量的物理量 ；用上述所测各物理量表示电压表内阻，其表达式应为R v ＝ 。

动向问题的剖析1983 年高考作文《挖井》给我们 2013 年高考备考的启迪，明显知道这个点要考，我们恰恰缺乏毅力，而让考生在考场中为试题而痛惜。

本系列训练就是为帮助考生训练解题毅力而编写整理的，希望给大家一些启迪。

资料根源于网络，不适合地方，敬请告之，QQ：691260812。

答案后附带《成功贵在恒》。

备考攻略在混联电路中，在电路其他电阻不变的状况下，任一电阻的阻值增大（或减小），势必惹起该电阻中电流的减小（或增大）以及该电阻两头电压的增大（或减小） ; 任一电阻的阻值增大（或减小），势必惹起与之并联的支路中电流增大（或减小），与之串连的各电阻电压的减小（或增大）。

在直流电路中，不论电阻串连仍是并联，只需此中一个电阻增大（或减小），则电路的总电阻必定增大（或减小），总电流必定减小（或增大），内阻不为零的电源的路端电压必定增大（或减小）。

电路动向变化的剖析思路是：由部分电阻变化推测外电路总电阻的变化 , 再由闭合电路欧姆定律得出干路电流的变化，最后依据电路状况分别确立各元件上电流电压的变化状况。

高考对直流动向电路的考察难度中等。

1.如下图电路中，电源内电阻为 r ， R1、 R3、 R4均为定值电阻，电表均为理想电表。

闭合电键S，将滑动变阻器 R2的滑片向上滑动，电流表和电压表示数变化量的大小分别为I 、U，以下结论中正确的选项是（）A. 电流表示数变大B.电压表示数变大C. U＞rD.U＜r I I1.AD2.如下图，A、B、C分别表示理想电流表或电压表，灯L1与 L2的额定电压同样，灯L1的额定功率大于灯 L2的额定功率，当电键S 闭合时，L1、L2恰巧能正常发光．若A、 B、 C 的示数均不为零，则可判断（）A．A、B、C均为电流表B．A、B、C均为电压表C． B 为电流表，A、C为电压表D． B 为电压表，A、C为电流表D本题可采纳清除法，假如都是理想电流表，两灯均被短路，不行能正常发光， A 错；假如都是理想电压表，两灯均处于断路状态，两灯也不可以正常发光， B 错；假如 B 是电流，A、C 是电压表，则经过两灯的电流相等，也不行能均达到额定功率， C 错．所以只有D正确．3．如下图，电路中电源的电动势为E，内电阻为 r ，开关S闭合后，当滑动变阻器R 的滑动片 P 向右挪动的过程中，三盏规格同样的小灯泡L1、 L2、 L3的亮度变化状况是（）A．灯L1、L2变亮，灯L3变暗B．灯L2、L3变亮，灯L1变暗C．灯L1、L3变亮，灯L2变暗D．灯L1变亮，灯L2、 L3变暗C先画出等效电路图，而后先整体再部分进行动向剖析即可．4．某同学按如图电路进行实验，电压表内阻看作无穷大，电流表内阻看作零。
