高电压技术各章知识点

高电压技术重点复习大纲一、引言高电压技术作为电气工程中的重要分支，涉及电力系统、电气设备以及电力传输等方面。

本文将针对高电压技术的重点知识进行复习梳理，帮助读者系统化地理解和掌握该领域的核心概念和理论。

二、高电压技术概述1. 高电压技术的定义和应用范围2. 高电压的基本概念和表示方法3. 高电压技术的主要问题和挑战三、高电压绝缘技术1. 绝缘材料的种类和特性2. 绝缘材料的选用和制备3. 绝缘破坏与击穿机理4. 绝缘水平的评定和试验方法四、高电压设备与技术1. 高电压断路器的结构和工作原理2. 高电压变压器的类型和特点3. 高电压绝缘子的种类和应用4. 高电压电缆的敷设和维护五、高电压输电与配电技术1. 高电压输电线路的设计和选型2. 高电压变电站的布置和运行方式3. 高电压配电系统的组成和保护措施4. 高电压输配电中的功率损耗和电压稳定性问题六、高电压安全与环境保护1. 高电压安全工作的重要性和基本原则2. 高电压事故的预防和应急处理3. 高电压对环境的影响及其治理方法七、高电压技术的新发展1. 高电压技术的新理论和方法2. 高电压技术在可再生能源中的应用3. 高电压技术与智能电网的融合八、总结与展望通过对高电压技术的重点知识的复习，我们可以对该领域的核心概念和理论有较为深入的理解。

面对未来高电压技术的发展，我们应不断学习创新，以推动电气工程的进步和发展。

以上为高电压技术重点复习大纲，通过对各个知识点的梳理和总结，旨在帮助读者更好地掌握和理解高电压技术的核心内容。

有关详细内容和具体的公式推导等细节，建议读者参考相关教材和资料进行进一步学习。

祝愿读者在高电压技术的学习中取得优异的成绩！。

高电压技术重要知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高电压技术各章知识点第一篇电介质的电气强度第1章气体的绝缘特性与介质的电气强度1、气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离2、气体中带电质点消失的方式流入电极、逸出气体空间、复合3、电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围4、巴申定律及其适用范围击穿电压与气体相对密度和极间距离乘积之间的关系。

两者乘积大于时,不再适用5、流注理论考虑了空间电荷对原有电场的影响和空间光电离的作用，适用两者乘积大于时的情况6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

7、极不均匀电场中的电晕放电电晕放电的过程、起始场强、放电的极性效应8、冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形冲击电压作用下的放电延时与伏秒特性50%击穿电压的概念9、电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

10、电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大对极不均匀电场影响相当大完全对称的极不均匀场：棒棒间隙极大不对称的极不均匀场：棒板间隙11、气体的状态对放电电压的影响湿度、密度、海拔高度的影响12、气体的性质对放电电压的影响在间隙中加入高电强度气体,可大大提高击穿电压，主要指一些含卤族元素的强电负性气体，如SF613、提高气体放电电压的措施电极形状的改进空间电荷对原电场的畸变作用极不均匀场中屏障的采用提高气体压力的作用高真空高电气强度气体SF6的采用第2章液体和固体介质的绝缘的电气强度1、电介质的极化极化：在电场的作用下，电荷质点会沿电场方向产生有限的位移现象，并产生电矩（偶极矩）。

介电常数：电介质极化的强弱可用介电常数的大小来表示，与电介质分子的极性强弱有关。

极性电介质和非极性电介质：具有极性分子的电介质称为极性电介质。

高电压技术复习《高电压技术》复习一.气体的绝缘强度了解气体放电的一般现象和概念；理解持续电压作用下均匀电场气体放电理论、不均匀电场中的气体放电特性；理解冲击电压下的气体放电特性；了解大气条件对气隙击穿电压的影响，掌握提高气隙击穿电压的具体措施。

1.基本概念自持放电:不需其它任何外加电离因素而仅由电场的作用就能维持的放电称为自持放电。

非自持放电:必须借助外加电离因素才能维持的放电则称之为非自持放电。

电晕放电:当所加电压达到某一临界值时，在靠近两个球极的表面出现蓝紫色的晕头，并发出“咝咝”的响声，这种局部放电现象称为电晕放电。

极性效应：在极不均匀电场中，高场强电极的不同，空间电荷的极性也不同，对放电发展的影响也不同，这就造成了不同极性的高场强电极的电晕起始电压的不同，以及间隙击穿电压的不同，称为极性效应。

50%冲击击穿电压（U50%）：用间隙击穿概率为50％的电压值来反映间隙的耐受冲击电压的特性。

汤逊放电理论和流柱理论的异同以及各自的适用范围：汤逊放电理论：当外施电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，则到达阳极并进入阳极的电子数为ea个(α为一个电子在电场作用下移动单位行程所发生的碰撞游离数；为间隙距离)。

因碰撞游离而产生的新的电子数或正离子数为(ea-1)个。

这些正离子在电场作用下向阴极运动，并撞击阴极．若1个正离子撞击阴极能从阴极表面释放r个(r为正离子的表面游离系数)有效电子，则(ea-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(ea-1)=1。

它的适用范围：汤逊理论是在低气压、Pd较小的条件下在放电实验的基础上建立的。

Pd过小或过大，放电机理将出现变化，汤逊理论就不再适用了。

通常认为，Pd>200cm·mmHg时，击穿过程将发生变化，汤逊理论的计算结果不再适用，但其碰撞电离的基本原理仍是普遍有效的。

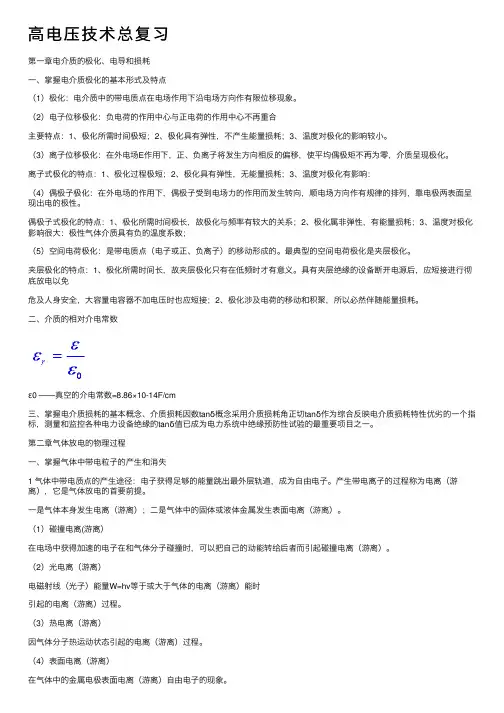

⾼电压技术总复习第⼀章电介质的极化、电导和损耗⼀、掌握电介质极化的基本形式及特点（1）极化：电介质中的带电质点在电场作⽤下沿电场⽅向作有限位移现象。

（2）电⼦位移极化：负电荷的作⽤中⼼与正电荷的作⽤中⼼不再重合主要特点：1、极化所需时间极短；2、极化具有弹性，不产⽣能量损耗；3、温度对极化的影响较⼩。

（3）离⼦位移极化：在外电场E作⽤下，正、负离⼦将发⽣⽅向相反的偏移，使平均偶极矩不再为零，介质呈现极化。

离⼦式极化的特点：1、极化过程极短；2、极化具有弹性，⽆能量损耗；3、温度对极化有影响：（4）偶极⼦极化：在外电场的作⽤下，偶极⼦受到电场⼒的作⽤⽽发⽣转向，顺电场⽅向作有规律的排列，靠电极两表⾯呈现出电的极性。

偶极⼦式极化的特点：1、极化所需时间极长，故极化与频率有较⼤的关系；2、极化属⾮弹性，有能量损耗；3、温度对极化影响很⼤：极性⽓体介质具有负的温度系数；（5）空间电荷极化：是带电质点（电⼦或正、负离⼦）的移动形成的。

最典型的空间电荷极化是夹层极化。

夹层极化的特点：1、极化所需时间长，故夹层极化只有在低频时才有意义。

具有夹层绝缘的设备断开电源后，应短接进⾏彻底放电以免危及⼈⾝安全，⼤容量电容器不加电压时也应短接；2、极化涉及电荷的移动和积聚，所以必然伴随能量损耗。

⼆、介质的相对介电常数ε0 ——真空的介电常数=8.86×10-14F/cm三、掌握电介质损耗的基本概念、介质损耗因数tanδ概念采⽤介质损耗⾓正切tanδ作为综合反映电介质损耗特性优劣的⼀个指标，测量和监控各种电⼒设备绝缘的tanδ值已成为电⼒系统中绝缘预防性试验的最重要项⽬之⼀。

第⼆章⽓体放电的物理过程⼀、掌握⽓体中带电粒⼦的产⽣和消失1 ⽓体中带电质点的产⽣途径：电⼦获得⾜够的能量跳出最外层轨道，成为⾃由电⼦。

产⽣带电离⼦的过程称为电离（游离），它是⽓体放电的⾸要前提。

⼀是⽓体本⾝发⽣电离（游离）；⼆是⽓体中的固体或液体⾦属发⽣表⾯电离（游离）。

第一章 电介质的电气强度1.1气体放电的基本物理过程1.高压电气设备中的绝缘介质有气体、液体、固体以及其他复合介质。

2.气体放电是对气体中流通电流的各种形式统称。

3.电离：指电子脱离原子核的束缚而形成自由电子和正离子的过程。

4.带电质点的方式可分热电离、光电离、碰撞电离、分级电离。

5.带电质点的能量来源可分正离子撞击阴极表面、光电子发射、强场发射、热电子发射。

6.带电质点的消失可分带电质点受电场力的作用流入电极、带电质点的扩散、带电质点的复合。

7.附着：电子与气体分子碰撞时，不但有可能引起碰撞电离而产生出正离子和新电子，也可能发生电子附着过程而形成负离子。

8.复合：当气体中带异号电荷的粒子相遇时，有可能发生电荷的传递与中和，这种现象称为复合。

（1）复合可能发生在电子和正离子之间，称为电子复合，其结果是产生一个中性分子；（2） 复合也可能发生在正离子和负离子之间，称为离子复合，其结果是产生两个中性分子。

9.1、放电的电子崩阶段（1）非自持放电和自持放电的不同特点宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面、负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

因此，在气隙的电极间施加电压时，可检测到微小的电流。

由图1-3可知：（1）在I-U 曲线的OA 段：气隙电流随外施电压的提高而增大，这是因为带电质点向电极运动的速度加快导致复合率减小。

当电压接近 时，电流趋于饱和，因为此时由外电离因素产生的带电质点全部进入电极，所以电流值仅取决于外电离因素的强弱而与电压无关。

（2）在I-U 曲线的B 、C 点：电压升高至 时，电流又开始增大，这是由于电子碰撞电离引起的，因为此时电子在电场作用下已积累起足以引起碰撞电离的动能。

电压继续升高至 时，电流急剧上升，说明放电过程又进入了一个新的阶段。

此时气隙转入良好的导电状态，即气体发生了击穿。

（3）在I-U 曲线的BC 段：虽然电流增长很快，但电流值仍很小，一般在微安级，且此时气体中的电流仍要靠外电离因素来维持，一旦去除外电离因素，气隙电流将消失。

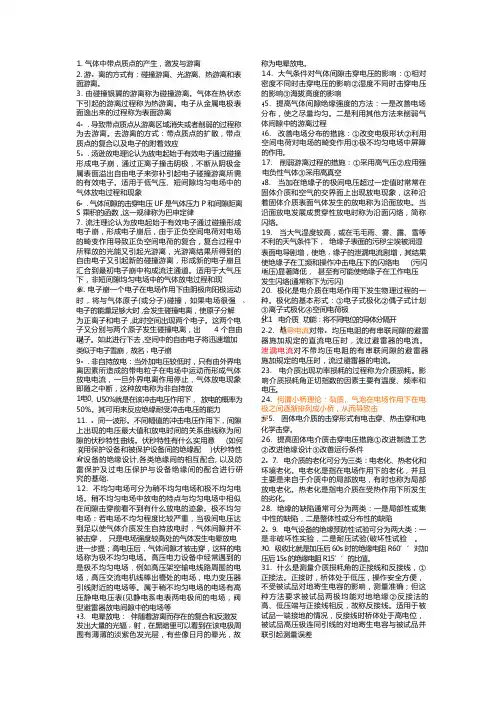

1. 气体中带点质点的产生，激发与游离2. 游。

离的方式有：碰撞游离、光游离、热游离和表面游离。

3. 由碰撞银翼的游离称为碰撞游离。

气体在热状态下引起的游离过程称为热游离。

电子从金属电极表面逸出来的过程称为表面游离4。

. 导致带点质点从游离区域消失或者削弱的过程称为去游离。

去游离的方式：带点质点的扩散，带点质点的复合以及电子的附着效应5。

. 汤逊放电理论认为放电起始于有效电子通过碰撞形成电子崩，通过正离子撞击阴极，不断从阴极金属表面溢出自由电子来弥补引起电子碰撞游离所需的有效电子。

适用于低气压、短间隙均匀电场中的气体放电过程和现象6。

. 气体间隙的击穿电压 UF 是气体压力 P 和间隙距离S 乘积的函数 ,这一规律称为巴申定律7. 流注理论认为放电起始于有效电子通过碰撞形成电子崩，形成电子崩后，由于正负空间电荷对电场的畸变作用导致正负空间电荷的复合，复合过程中所释放的光能又引起光游离，光游离结果所得到的自由电子又引起新的碰撞游离，形成新的电子崩且汇合到最初电子崩中构成流注通道。

适用于大气压下，非短间隙均匀电场中的气体放电过程和现. 电子崩一个电子在电场作用下由阴极向阳极运动时，将与气体原子(或分子)碰撞，如果电场很强、电子的能量足够大时 ,会发生碰撞电离，使原子分解为正离子和电子 ,此时空间出现两个电子。

这两个电子又分别与两个原子发生碰撞电离，出 4 个自由子。

如此进行下去 ,空间中的自由电子将迅速增加类似于电子雪崩，故名，电子崩9。

. 非自持放电：当外加电压较低时，只有由外界电离因素所造成的带电粒子在电场中运动而形成气体放电电流，一旦外界电离作用停止，气体放电现象即随之中断，这种放电称为非自持放1电0. U50%就是在该冲击电压作用下，放电的概率为50%。

其可用来反应绝缘耐受冲击电压的能力11. 。

同一波形。

不同幅值的冲击电压作用下，间隙上出现的电压最大值和放电时间的关系曲线称为间隙的伏秒特性曲线。

第一章电介质的电气强度1.1气体放电的基本物理过程1.高压电气设备中的绝缘介质有气体、液体、固体以及其他复合介质。

2.气体放电是对气体中流通电流的各种形式统称。

3.电离：指电子脱离原子核的束缚而形成自由电子和正离子的过程。

4.带电质点的方式可分热电离、光电离、碰撞电离、分级电离。

5.带电质点的能量来源可分正离子撞击阴极表面、光电子发射、强场发射、热电子发射。

6.带电质点的消失可分带电质点受电场力的作用流入电极、带电质点的扩散、带电质点的复合。

7.附着：电子与气体分子碰撞时，不但有可能引起碰撞电离而产生出正离子和新电子，也可能发生电子附着过程而形成负离子。

8.复合：当气体中带异号电荷的粒子相遇时，有可能发生电荷的传递与中和，这种现象称为复合。

（1）复合可能发生在电子和正离子之间，称为电子复合，其结果是产生一个中性分子；（2）复合也可能发生在正离子和负离子之间，称为离子复合，其结果是产生两个中性分子。

9.1、放电的电子崩阶段（1）非自持放电和自持放电的不同特点宇宙射线和放射性物质的射线会使气体发生微弱的电离而产生少量带电质点；另一方面、负带电质点又在不断复合，使气体空间存在一定浓度的带电质点。

因此，在气隙的电极间施加电压时，可检测到微小的电流。

由图1-3可知：（1）在I-U 曲线的OA 段： 气隙电流随外施电压的提高而增大，这是因为带电质点向电极运动的速度加快导致复合率减小。

当电压接近 时，电流趋于饱和，因为此时由外电离因素产生的带电质点全部进入电极，所以电流值仅取决于外电离因素的强弱而与电压无关。

（2）在I-U 曲线的B 、C 点：电压升高至 时，电流又开始增大，这是由于电子碰撞电离引起的，因为此时电子在电场作用下已积累起足以引起碰撞电离的动能。

电压继续升高至 时，电流急剧上升，说明放电过程又进入了一个新的阶段。

此时气隙转入良好的导电状态，即气体发生了击穿。

（3）在I-U 曲线的BC 段：虽然电流增长很快，但电流值仍很小，一般在微安级，且此时气体中的电流仍要靠外电离因素来维持，一旦去除外电离因素，气隙电流将消失。

1.电介质的极化：1.）电子位移极化 电介质中的带点质点在电场作用下沿电场方向做有限位移，无能量损耗2.）离子位移极化 有极微量的能量损耗3.）转向极化4.）空间电荷极化2.电介质的介电常数代表电介质极化程度（气体D=1 水D=81 蓖麻油 D=4.2）3.电介质的电导与金属电导的区别：1.）形成电导电流的带电粒子不同（金属导体：自由电子，电介质：离子）2.）带电粒子数量上的区别4.影响液体介质电导的因素：温度，电场强度。

5.电介质中的能量损耗：δωδωεCtg U V tg E pV P 22=== 6.tg δ：介质损耗角，绝缘在交变电压作用下比损耗大小的特征参数 7.四种形式电离的产生：撞击电离 光电离 热电离 表面电离 8.气体中带电质点的消失：1.）带电质点收电场力的作用流入电极并中和电量2.）带电质点的扩散3.）带电质点的复合9.自持放电：当场强超过临界场强cr E 值时，这种电子崩已可仅由电场的作用而自行维持和发展，不必再有赖于电离因素，这种性质的放电称为自持放电。

10.汤森德理论只是对较均匀电场和S •δ较小的情况下适用。

11.物理意义：一个电子从阴极到阳极途中因为电子崩（ɑ过程）而造成的正离子数为1-de α这批正离子在阴极上造成的二次自由电子数（r 过程）应为：)1(-de r α如果它等于1就意味着那个初始电子有了一个后继电子从而使放电得以自持。

12.帕邢定律：在均匀电场中，击穿电压b U 与气体相对密度δ，极间距离S 并不具有单独的函数关系，而是仅与他们的积有函数关系，只要S ⋅δ的乘积不变，b U 也就不变。

13.流柱放电流程：有效电子（经碰撞游离）——电子崩（畸变电场）——发射光子（在强电场作用下）——产生新的电子崩（二次崩）——形成混质通道（流柱）——由阳极向阴极（阳极流柱）或由阴极向阳极（阴极流柱）击穿14.电晕放电：电晕放电是极不均匀电场所特有的一种自持放电形式，他与其他形式的放电有本质的区别，电晕放电的电流强度并不取决于电源电路中的阻抗，而取决于电极外气体空间的电导，即取决于外施电压的大小，电极形状，极间距离，气体的性质和密度等。

高电压知识点汇总一、气体放电的基本概念。

1. 气体放电。

- 气体中流通电流的各种形式统称为气体放电。

在正常状态下，气体是良好的绝缘体，但在一定条件下（如高电压、强电场等），气体中会出现导电现象。

- 气体放电可分为自持放电和非自持放电。

非自持放电需要依靠外界电离因素（如紫外线、宇宙射线等）才能维持导电；自持放电一旦形成，即使外界电离因素消失，放电仍能持续。

2. 汤逊理论。

- 适用于低气压、短间隙均匀电场中的气体放电。

- 主要观点：电子崩和正离子撞击阴极产生二次电子发射是气体自持放电的主要机制。

- 汤逊第一电离系数α：表示一个电子在沿电场方向运动1cm的过程中与气体分子发生碰撞电离的次数。

- 汤逊第二电离系数β：表示一个正离子撞击阴极表面时产生的二次电子数。

- 根据汤逊理论，自持放电的条件为：e^α d=1+(α)/(β)（d为电极间距）。

3. 流注理论。

- 适用于高气压、长间隙、不均匀电场中的气体放电。

- 主要观点：电子崩发展到足够强时，电子崩中的空间电荷会使电场发生畸变，产生局部强电场，从而引发光电离，形成流注。

流注不断发展贯穿两极间的间隙，导致气体击穿。

- 与汤逊理论的区别：汤逊理论没有考虑空间电荷对电场的畸变作用，而流注理论强调了空间电荷和光电离在放电过程中的重要性。

二、液体和固体介质的电气特性。

1. 液体介质的电气特性。

- 极化。

- 液体介质在电场作用下会发生极化现象。

极化类型主要有电子式极化、离子式极化和偶极子极化。

- 电子式极化：电子云相对于原子核的位移产生的极化，其特点是极化建立时间极短（10^-15sim10^-16s），极化过程中不消耗能量。

- 离子式极化：离子晶体中正负离子在电场作用下的相对位移产生的极化，建立时间约为10^-13s，极化过程中也基本不消耗能量。

- 偶极子极化：极性分子在电场作用下沿电场方向取向产生的极化，建立时间较长（10^-10sim10^-2s），极化过程中消耗能量。

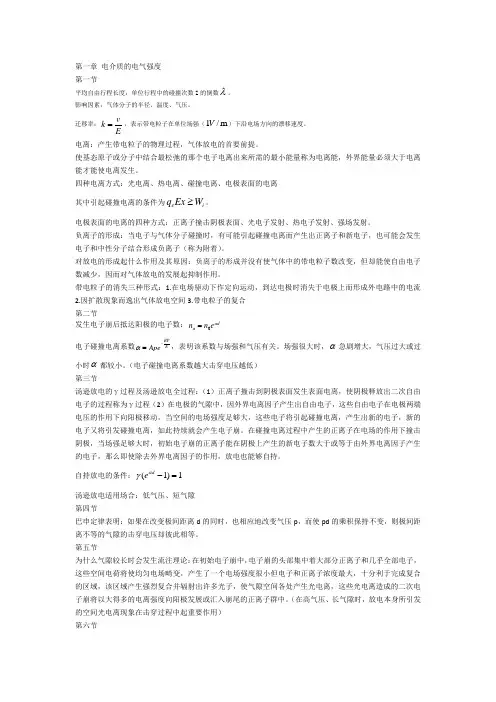

第一章 电介质的电气强度第一节平均自由行程长度：单位行程中的碰撞次数Z 的倒数λ。

影响因素：气体分子的半径、温度、气压。

迁移率：E vk =，表示带电粒子在单位场强（m /1V ）下沿电场方向的漂移速度。

电离：产生带电粒子的物理过程，气体放电的首要前提。

使基态原子或分子中结合最松弛的那个电子电离出来所需的最小能量称为电离能，外界能量必须大于电离能才能使电离发生。

四种电离方式：光电离、热电离、碰撞电离、电极表面的电离其中引起碰撞电离的条件为i e W Ex q ≥。

电极表面的电离的四种方式：正离子撞击阴极表面、光电子发射、热电子发射、强场发射。

负离子的形成：当电子与气体分子碰撞时，有可能引起碰撞电离而产生出正离子和新电子，也可能会发生电子和中性分子结合形成负离子（称为附着）。

对放电的形成起什么作用及其原因：负离子的形成并没有使气体中的带电粒子数改变，但却能使自由电子数减少，因而对气体放电的发展起抑制作用。

带电粒子的消失三种形式：1.在电场驱动下作定向运动，到达电极时消失于电极上而形成外电路中的电流2.因扩散现象而逸出气体放电空间3.带电粒子的复合第二节发生电子崩后抵达阳极的电子数：d a e n n α0= 电子碰撞电离系数E BPApe -=α，表明该系数与场强和气压有关。

场强很大时，α急剧增大，气压过大或过小时α都较小。

（电子碰撞电离系数越大击穿电压越低）第三节汤逊放电的γ过程及汤逊放电全过程：（1）正离子撞击到阴极表面发生表面电离，使阴极释放出二次自由电子的过程称为γ过程（2）在电极的气隙中，因外界电离因子产生出自由电子，这些自由电子在电极两端电压的作用下向阳极移动，当空间的电场强度足够大，这些电子将引起碰撞电离，产生出新的电子，新的电子又将引发碰撞电离，如此持续就会产生电子崩。

在碰撞电离过程中产生的正离子在电场的作用下撞击阴极，当场强足够大时，初始电子崩的正离子能在阴极上产生的新电子数大于或等于由外界电离因子产生的电子，那么即使除去外界电离因子的作用，放电也能够自持。

《高电压技术》部分知识点复习第一部分 高电压绝缘及其试验（1-6章）重点：高压绝缘中电介质的电气特性及高压设备的绝缘预防性试验。

气体的绝缘特性1、汤逊理论：（气体伏安特性）基本理论，带电粒子产生的条件，：外界加入的能量大于或等于电离能。

产生的方式：碰撞电离，光电离、热电离、表面电离、负离子的形成。

去游离条件，：去游离的方式：带电质点受电场力的作用流入电极中和电量；带电质点的扩散、带电质点的复合。

’电子崩的发展规律：气体发生撞击电离，电离出来的电子和离子在场强的驱引下又加入到撞击电离过程，于是，电离过程就像雪崩一样增长起来。

及自持放电条件，：汤逊理论的局限性：δS>0.26cm,气隙击穿电压与按汤森德理论计算出来的数值差异较大。

对δS 较大时的很多气隙放电现象无法解释。

比如放电形式、阴极材料、放点时间。

汤逊理论适用范围。

：低气压、短间隙的情况和较均匀场中。

2、不均匀场放电特性：流注理论，：由初崩中辐射出的光子，在崩头、崩尾外围空间的局部强场中衍生出二次电子崩并汇合到主崩通道中来，使主崩通道不断向前、后延伸的过程。

电子崩的发展规律：有效电子(经撞击电离)→电子崩(畸变电场)→发射光子(在强电场作用下)→产生新的电子崩(二次崩) →形成混质通道(流注)→由阳极向阴极(阳极流注)或由阴极向阳极(阴极流注)击穿.及自持放电条件：δS>0.26cm,即产生流注的条件，适用范围：δS>0.26cm 的均匀电场和不均匀电场各种电压作用的放电特性：放电时延的定义：从电压达到U0的瞬时起，到气隙完全被击穿为止的时间，u 50%在何处：气隙被击穿的概率为50%的冲击电压峰值，接近伏秒特性带的最下边缘。

3.、提高抗电强度的措施：改善电场分布、采用高度真空、增大气压、采用耐电强度高的气体。

4、沿面放电的三个阶段及提高沿面放电电压的措施：电晕放电、刷形放电、滑闪放电措施：屏障、屏蔽、加电容极板、消除窄气隙、绝缘表面处理、改善局部绝缘体的表面电阻率、强制固定绝缘沿面各点的电位、附加金具、阻抗调节。
