变电站土建工程验评划分表QGDW1183—2012.

****变电站土建工程质量验收范围划分表
****工程施工项目部（章）
年月
批准：日期：（项目经理）
审核：日期：（项目总工）
编写：日期：（项目质检员）
编制说明
1．本表式执行《变电（换流）站土建工程施工质量验收规范》（Q/GDW 1183—2012）表式。

根据承包工程量及图纸设计进行编制划分。

2．本工程质量资料将依照本表形成、整理和汇总。

根据工程实际需要，质量验评范围表中的验收项目可以增加或减少，工程编号按施工工序的逻辑顺序顺延或提前。

3．划分表中凡有﹡符号的单位（子单位）工程或分部（子分部）工程的验收范围划分均套用变电站主控楼相应的单位（子单位）工程或分部（子分部）工程。

Q/GDW 1183 — 2012 表 242 设备基础模板安装工程质量标准和检验方法Q/GDW 1183 — 20126.3.8 设备基础混凝土外观及尺寸偏差a）检查数量1）主控项目：全数检查。

2）一般项目：全数检查。

b）质量标准和检验方法：见表 243。

表 243 设备基础混凝土外观及尺寸偏差质量标准和检验方法Q/GDW 1183 — 20126.3.9 变压器油坑底板混凝土a）检查数量1）主控项目：全数检查。

2）一般项目：全数检查。

b）质量标准和检验方法：见表 244。

表 244 变压器油坑底板混凝土工程质量标准和检验方法Q/GDW 1183 — 2012表 245（续）Q/GDW 1183 — 20126.4 电缆沟道与直埋电缆排管6.4.1 砖砌沟道砌筑工程6.4.1.1 检查数量a）主控项目1）第 1 项：每一生产厂家的砖到现场后，按烧结砖 15 万块、灰砂砖及粉煤灰砖 10 万块各为一验收批，抽检数量为 1 组；2）第 2 项：每一检验批且不超过 250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次；3）第 3 项：每一检验批抽 20%接槎，且不应少于 5 处；4）第 5 项：每一检验批不应少于 5 处；5）第 6 项～第 8 项：按每 20 延米抽查 1 处（3m～5m），但最少不少于 5 处。

b）一般项目：第 1 项～第 11 项按每 20 延米抽查 1 处（3m～5m），但最少不少于 5 处。

6.4.1.2 质量标准和检验方法：见表 248。

表 248 砖砌沟道砌筑工程质量标准和检验方法Q/GDW 1183 — 20126.4.2 沟道模板安装工程a）检查数量1）主控项目。

先进行全面检查和实测，再抽查有代表性的部位 3 处～5 处及以上（每处长 5m～10m）。

2）一般项目。

抽查 5 处～10 处，每一检验项目的测点不得少于 10 处（不足 10 处的作全面检测）。

变电所土建工程验评范围项目划分表划分原则和说明一、质量验评范围主要包括六部分内容：1、工程编号—工程编号是单位、分部、分项工程或工序的唯一代号，执行国家统一验收标准或电力行业标准均可。

单位（子单位）、分部（子分部）、分项（检验批）验收表、主要施工技术记录、隐蔽工程记录、检验记录，均使用工程编号标识且相互对应。

如主变基础混凝土分项验评、检验记录、隐蔽记录及主要施工技术记录，工程编号相同但名称不同。

单位工程开工报告、竣工报告中单位工程名称应与项目划分表保持一致，便于资料衔接、检索、查阅和综合管理；2、工程名称—与工程编号唯一对应；3、、关键分部—按验标及工程重要性确定；4、检验单位—施工单位三级验收和建设（监理）单位四级验收，含检验级别；5、质量管理（控制）点—即监理质量工作的三个控制点；6、验评编号—分项工程验评采用的验标表号。

二、划分原则单位工程项目划分基本按独立形成生产（使用）功能的建筑物或构筑物进行划分，并与《电力工业基本建设预算项目划分办法》基本一致；分部工程项目划分基本按建筑物或构筑物工程的部位划分，其中以土建为主的生产建筑单位工程中，建筑设备安装工程一般列为一个分部工程；建筑物或构筑物工程中的分项工程基本按主要工种划分，建筑设备安装分部工程中的分项一般按用途、种类及设备组别等划分。

三、说明划分表应结合验标、图纸实际确定，本表为施工单位和监理单位综合用表，三级验收项目由施工单位确定后，报请监理确定四级和三个控制点，并由建设、监理、施工三方签字确认。

本表中包含的单位工程有所区地基处理、主控楼、综合楼、××配电装置室、检修间、变压器基础及架构、××屋外配电装置、所区室外给排水供热及照明、围墙大门及场平和所内道路、所区护坡防洪及排水、所外道路、引桥工程等12单位工程，单位、分部、分项工程数量，应根据所区实际及图纸设计进行取舍。

变电所土建工程验评范围项目划分表表1—1变电所土建工程验评范围项目划分表表2—1表2-2表2-3表2-4表2-5表2-6变电所土建工程验评范围项目划分表表3—1表3-2表3-3表3-4表3-5表3-6变电所土建工程验评范围项目划分表表4—1表4-2表4-3表4-4表4-5表4-6变电所土建工程验评范围项目划分表表5—1表5-2表5-3表5-4表5-5表5-6变电所土建工程验评范围项目划分表表6—1表6—2表6-3变电所土建工程验评范围项目划分表表7—1表7-2表-3表7-4表7-5表7-6变电所土建工程验评范围项目划分表表8—1表8-2变电所土建工程验评范围项目划分表表9-1表9-2变电所土建工程验评范围项目划分表表10-1表10-2变电所土建工程验评范围项目划分表表11-1变电所土建工程验评范围项目划分表表12—1表12-2。

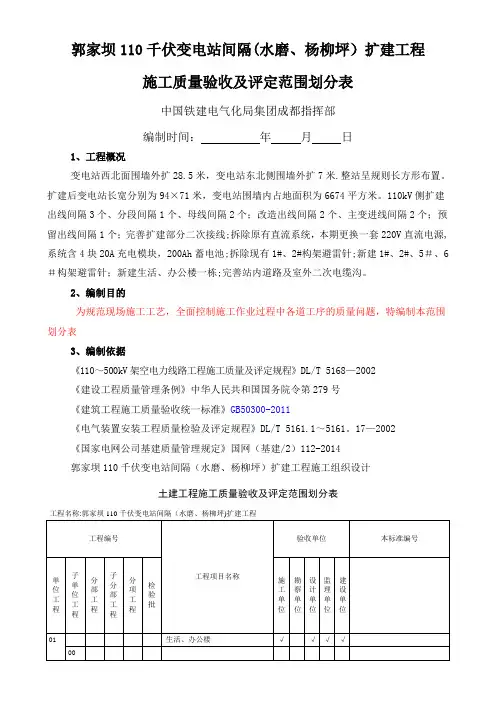

郭家坝110千伏变电站间隔(水磨、杨柳坪）扩建工程
施工质量验收及评定范围划分表
中国铁建电气化局集团成都指挥部
编制时间：年月日
1、工程概况
变电站西北面围墙外扩28.5米，变电站东北侧围墙外扩7米.整站呈规则长方形布置。

扩建后变电站长宽分别为94×71米，变电站围墙内占地面积为6674平方米。

110kV侧扩建出线间隔3个、分段间隔1个、母线间隔2个；改造出线间隔2个、主变进线间隔2个；预留出线间隔1个；完善扩建部分二次接线;拆除原有直流系统，本期更换一套220V直流电源,系统含4块20A充电模块，200Ah蓄电池;拆除现有1#、2#构架避雷针;新建1#、2#、5＃、6＃构架避雷针；新建生活、办公楼一栋;完善站内道路及室外二次电缆沟。

2、编制目的
为规范现场施工工艺，全面控制施工作业过程中各道工序的质量问题，特编制本范围划分表
3、编制依据
《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168—2002
《建设工程质量管理条例》中华人民共和国国务院令第279号
《建筑工程施工质量验收统一标准》GB50300-2011
《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161。

17—2002
《国家电网公司基建质量管理规定》国网（基建/2）112-2014
郭家坝110千伏变电站间隔（水磨、杨柳坪）扩建工程施工组织设计
土建工程施工质量验收及评定范围划分表
工程名称:郭家坝110千伏变电站间隔（水磨、杨柳坪)扩建工程。

35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规范和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。

本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规范及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。

**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。

检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的内容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。

检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。

分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。

分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。

如模板分项、混凝土分项等。

分部工程按专业性质、建筑部位确定的各分项工程的汇总。

工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表(电气安装部分)工程编号工程项目名称性质质检机构验评范围质量验评及签证表编号（DL/T）单位工程分部工程分项工程施工单位监理单位班组施工队项目部1 主变压器系统设备安装√√√5161.1-表4.0.31 主变压器安装√√√5161.1-表4.0.21 主变压器本体安装√√√√5161.3-表1.0.3-12 主变压器器身检查主要√√√√5161.3-表1.0.3-23 主变压器附件安装√√√√5161.3-表1.0.3-34 主变压器注油及密封试验主要√√√√5161.3-表1.0.3-45 主变压器整体检查主要√√√√5161.3-表1.0.3-52 主变压器系统附属设备安装√√√5161.1-表4.0.21 控制柜及端子箱检查安装√√5161.8-表4.0.22 主变压器带电试运主要√√√5161.3-表4.0.92 主控及直流设备安装√√√5161.1-表4.0.31 主控设备安装√√√5161.1-表4.0.21 控制及保护和自动化屏安装√√5161.8-表1.0.2 5161.8-表5.0.22 直流屏及充电设备安装√√5161.13-表2.0.23 二次回路检查及接线√√5161.8-表7.0.2 2 蓄电池组安装√√√5161.1-表4.0.21 蓄电池安装√√√√5161.9-表1.0.2 5161.9-表2.0.22 充放电及容量测定√√√√5161.9-表3.0.3 5161.9-表3.0.43 35kV配电装置安装√√√5161.1-表4.0.31 主母线安装√√√5161.1-表4.0.21 绝缘子串安装√√5161.4-表2.0.22 软母线安装√√√√5161.4-表7.0.23 基础设备支架安装√√5165.2-表1.0.1 工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部4 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.26 端子箱安装√√5161.8-表4.0.2 2 电压互感器及避雷器安装√√√√5161.1-表4.0.21 避雷器安装√√5161.2-表6.0.22 电压互感器安装√√5161.3-表3.0.23 基础设备支架安装√√5165.2-表1.0.14 隔离开关及接地开关安装主要√√√√5161.2-表5.0.15 端子箱安装√√5161.8-表4.0.26 引下线及跳线安装√√√√5161.4-表7.0.2 3 进线间隔安装√√√5161.1-表4.0.21 基础设备支架安装√√5165.2-表1.0.12 隔离开关及接地开关安装√√√√5161.2-表5.0.13 端子箱安装√√5161.8-表4.0.24 断路器安装主要√√√√5161.2-表2.0.15161.2-表2.0.25 引下线及跳线安装√√√√5161.4-表7.0.2410kV配电装置安装（配电柜及母线桥）√√√5161.1-表4.0.3 1 配电柜安装√√5161.1-表4.0.11 母线安装主要√√√√5161.4-表3.0.22 断路器检查主要√√√√5161.2-表3.0.25161.2-表4.0.13 二次回路检查接线√√5161.8-表7.0.24 固定式高压成套配电柜安装√√√5161.1-表4.0.2工程编号工程项目名称性质检机构验评范围质量验评及签证单位工程分部工程分项工程质施工单位监理单位表编号（DL/T）班组施工队项目部2 母线安装主要√√√√5161.4-表3.0.21 支柱绝缘子安装5161.4-表2.0.32 母线安装主要√√√√5161.4-表3.0.23 10KV高压配电装置带电试运√√5161.1表5.0.5-15 无功补偿装置安装√√√5161.1-表4.0.31 电抗器安装√√√5161.1-表4.0.21 电抗器安装主要√√√√5161.3-表1.0.22 电容器安装√√√5161.1-表4.0.21 电容器安装√√√√5161.2-表7.0.32 放电线圈安装√√√√5161.2-表7.0.43 隔离开关及接地开关安装主要√√√√5161.2-表5.0.11 隔离开关及接地开关安装主要√√√√5161.2-表5.0.1 6 全站电缆施工√√√5161.1-表4.0.31 电缆管配制及敷设√√√5161.1-表4.0.21 电缆管配制及敷设√√5161.5-表1.0.22 电缆敷设√√√5161.1-表4.0.21 屋内电缆敷设√√5161.5-表2.0.22 屋外电缆敷设√√5161.5-表2.0.33 电力电缆终端头制作及安装√√√5161.1-表4.0.21 电力电缆终端制作及安装√√5161.5-表3.0.24 控制电缆终端制作及安装√√√5161.1-表4.0.21 控制电缆终端制作及安装√√5161.5-表3.0.3（土建部分项目划分表）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 综合楼√√√√表3.0.18-（4～8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.7表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 混凝土外观及结构尺寸偏差√√表5.10.804 沟道√√√表3.0.18-301 沟道垫层√√表3.0.18-201 垫层√√表5.12.702 沟道模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 沟道钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 沟道砌体√√表3.0.18-201 沟道砌体√√表7.3.105 沟道混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土沟道外观尺寸偏差√√表7.3.806 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.107 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.108 盖板钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.509 盖板混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土盖板外观尺寸偏差√√表7.3.1510 钢盖板制作√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢盖板制作√√表7.3.1611 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1705 主变基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.6.102 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.6.706 支架基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表6.2.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表6.2.1002 主体工程√√√表3.0.18-301 混凝土结构√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.802 砌体工程√√√表3.0.18-301 砖砌体√√表3.0.18-201 砖砌体√√表5.9.103 建筑装饰装修√√√表3.0.18-301 地面√√√表3.0.18-301 基层√√表3.0.18-201 基层√√表5.12.802 面层√√表3.0.18-201 面层√√表5.12.17、2202 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 门窗√√√表3.0.18-301 木门安装√√表3.0.18-201 木门安装√√表5.14.202 金属门窗安装√√表3.0.18-201 金属门窗安装√√表5.14.3、403 特种门安装√√表3.0.18-201 特种门安装√√表5.14.704 饰面砖√√√表3.0.18-301 饰面砖粘贴√√表3.0.18-201 饰面砖粘贴√√表5.17.205 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.106 细部√√√表3.0.18-301 护栏和扶手制作与安装√√表3.0.18-201 护栏和扶手制作与安装√√表5.20.404 建筑屋面√√√表3.0.18-301 屋面找平层√√表3.0.18-201 屋面找平层√√表5.21.102 屋面卷材防水层√√表3.0.18-201 屋面卷材防水层√√表5.21.303 屋面涂膜防水层√√表3.0.18-201 屋面涂膜防水层√√表5.21.404 屋面细石混凝土防水层√√表3.0.18-201 屋面细石混凝土防水层√√表5.21.5表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 屋面工程细部构造√√表3.0.18-201 屋面工程细部构造√√表5.21.1006 架空屋面√√表3.0.18-201 架空屋面√√表5.21.1105 建筑给水、排水√√√表3.0.18-301 室内给水系统√√√表3.0.18-301 室内给水管道及配件安装√√表3.0.18-201 室内给水管道及配件安装√√表5.23.102 室内排水系统√√√表3.0.18-301 室内排水管道及配件安装√√表3.0.18-201 室内排水管道及配件安装√√表5.23.402 雨水管道及配件安装√√表3.0.18-201 雨水管道及配件安装√√表5.23.503 卫生器具及配件安装√√√表3.0.18-301 卫生器具安装√√表3.0.18-201 卫生器具安装√√表5.23.602 卫生器具给水配件安装√√表3.0.18-201 卫生器具给水配件安装√√表5.23.703 卫生器具排水配件安装√√表3.0.18-201 卫生器具排水配件安装√√表5.23.806 建筑电气√√√表3.0.18-301 电气照明安装工程√√√表3.0.18-301 动力、照明配电箱（盘）安装√√表3.0.18-201 动力、照明配电箱（盘）安装√√表5.24.102 电线导管、电缆导管和线槽敷设√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 电线导管、电缆导管和线槽敷设√√表5.24.203 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.304 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.505 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 专用灯具安装√√表3.0.18-201 专用灯具安装√√表5.24.707 开关、插座安装√√表3.0.18-201 开关、插座安装√√表5.24.808 建筑物照明通电试运行√√表3.0.18-201 建筑物照明通电试运行√√表5.24.907 通风与空调工程√√√表3.0.18-301 通风机安装√√表3.0.18-201 通风机安装√√表5.25.508 支架安装√√√表3.0.18-301 支架吊装√√表3.0.18-201 支架吊装√√表6.4.402 事故油池及排油管√√√√表3.0.18-（4～6、8）01 事故油池及排油管√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表5.10.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位02 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.805 砌体√√表3.0.18-201 砖砌体√√表5.9.106 抹灰√√表3.0.18-201 一般抹灰√√表5.13.107 排油管道安装√√表3.0.18-201 排油管道安装√√表8.3.103站区道路、电缆沟、照明及其他工程√√√√表3.0.18-（4～8）01 地基工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋混凝土预制桩(打桩) √√表5.4.2002 站区道路√√√表3.0.18-301 路基√√表3.0.18-201 路基√√表7.2.102 基层√√表3.0.18-201 基层√√表7.2.2~表7.2.603 面层√√表3.0.18-201 混凝土施工√√表5.10.702 水泥混凝土路面√√表7.2.704 预制块（地砖）路面√√表3.0.18-201 预制块（地砖）路面√√表7.2.903 电缆沟√√√表3.0.18-301 砖砌体沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.8表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 沟道砌筑√√表3.0.18-201 沟道砌筑√√表7.3.106 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 混凝土沟道√√√表3.0.18-201 垫层√√表3.0.18-201 垫层√√表5.12.702 模板√√表3.0.18-201 模板安装√√表7.3.202 模板拆除√√表5.10.303 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表7.3.504 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.803 盖板制作与安装√√√表3.0.18-301 钢构件焊接√√表3.0.18-201 钢构件焊接√√表5.11.102 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表7.3.15表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位04 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.1704 站区照明√√√表3.0.18-301 电缆沟内电缆敷设√√表3.0.18-201 电缆沟内电缆敷设√√表7.4.202 配电箱(盘)安装√√表3.0.18-201 配电箱(盘)安装√√表5.24.103 电线导管、电缆管线槽敷设安装√√表3.0.18-201 电线导管、电缆管线槽敷设安装√√表7.4.404 电线、电缆穿管和线槽敷线√√表3.0.18-201 电线、电缆穿管和线槽敷线√√表5.24.305 普通灯具安装√√表3.0.18-201 普通灯具安装√√表5.24.606 电缆头制作、接线和线路绝缘测试√√表3.0.18-201 电缆头制作、接线和线路绝缘测试√√表5.24.507 建筑物景观照明灯和庭院灯安装√√表3.0.18-201 建筑物景观照明灯和庭院灯安装√√表7.4.808 照明通电试运行√√表3.0.18-201 照明通电试运行√√表5.24.904 消防水池√√√√表3.0.18-（4～6、8）01 地基与基础工程√√√√表3.0.18-301 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 桩基工程√√表3.0.18-301 钢筋混凝土预制桩(打桩) √√表3.0.18-201 钢筋混凝土预制桩(打桩) √√表5.4.2003 混凝土基础√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 基础模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.303 基础钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.504 基础混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸偏差√√表5.10.802 主体工程√√√表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-2表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位01 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 钢结构制作（安装）焊接√√表3.0.18-201 钢结构制作（安装）焊接√√表5.11.103 建筑装饰装修√√√表3.0.18-301 抹灰√√√表3.0.18-301 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.102 涂饰√√√表3.0.18-301 水性涂料涂饰√√表3.0.18-201 水性涂料涂饰√√表5.19.105 站区给水、排水√√√√表3.0.18-（4～8）01 土方√√√√表3.0.18-301 定位及高程控制√√表3.0.18-201 定位及高程控制√√表5.2.102 挖方√√表3.0.18-201 开挖√√表5.3.103 填方√√表3.0.18-201 土方回填√√表5.3.202 站区给水√√√表3.0.18-301 给水管道安装√√表3.0.18-201 给水管道安装√√表8.2.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位03 站区排水√√√表3.0.18-301 排水管道√√√表3.0.18-301 排水管道安装√√表3.0.18-201 排水管道安装√√表8.3.102 排水管沟及井池√√表3.0.18-201 排水管沟及井池√√表8.3.202 砖砌沟道√√√表3.0.18-301 垫层√√表3.0.18-201 垫层√√表5.12.702 砖砌沟道√√表3.0.18-201 砖砌沟道√√表7.3.103 沟道一般抹灰√√表3.0.18-201 沟道一般抹灰√√表5.13.103 污水处理（化粪池）表3.0.18-301 模板√√表3.0.18-201 模板安装√√表5.10.102 模板拆除√√表5.10.302 钢筋√√表3.0.18-201 钢筋加工√√表5.10.402 钢筋安装√√表5.10.503 混凝土√√表3.0.18-201 混凝土施工√√表5.10.702 混凝土外观及结构尺寸√√表5.10.804 砖砌体√√表3.0.18-201 砖砌体√√表5.9.1表4.0.1-1（续）工程编号工程名称验收单位本标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘测单位设计单位监理单位建设单位05 一般抹灰√√表3.0.18-201 一般抹灰√√表5.13.104 盖板制作与安装√√√表3.0.18-301 盖板模板√√表3.0.18-201 盖板模板安装√√表7.3.902 盖板模板拆除√√表5.10.302 盖板钢筋√√表3.0.18-201 盖板钢筋加工√√表5.10.402 盖板钢筋安装√√表5.10.503 盖板混凝土√√表3.0.18-201 盖板混凝土施工√√表5.10.702 盖板混凝土外观及结构尺寸√√表7.3.1504 钢盖板制作√√表3.0.18-201 钢盖板制作√√表7.3.1605 盖板安装√√表3.0.18-201 盖板安装√√表7.3.17。

变电所土建工程验评范围项目划分表划分原则和说明一、质量验评范围主要包括六部分内容：1、工程编号—工程编号是单位、分部、分项工程或工序的唯一代号，执行国家统一验收标准或电力行业标准均可。

单位（子单位）、分部（子分部）、分项（检验批）验收表、主要施工技术记录、隐蔽工程记录、检验记录，均使用工程编号标识且相互对应。

如主变基础混凝土分项验评、检验记录、隐蔽记录及主要施工技术记录，工程编号相同但名称不同。

单位工程开工报告、竣工报告中单位工程名称应与项目划分表保持一致，便于资料衔接、检索、查阅和综合管理；2、工程名称—与工程编号唯一对应；3、、关键分部—按验标及工程重要性确定；4、检验单位—施工单位三级验收和建设（监理）单位四级验收，含检验级别；5、质量管理（控制）点—即监理质量工作的三个控制点；6、验评编号—分项工程验评采用的验标表号。

二、划分原则单位工程项目划分基本按独立形成生产（使用）功能的建筑物或构筑物进行划分，并与《电力工业基本建设预算项目划分办法》基本一致；分部工程项目划分基本按建筑物或构筑物工程的部位划分，其中以土建为主的生产建筑单位工程中，建筑设备安装工程一般列为一个分部工程；建筑物或构筑物工程中的分项工程基本按主要工种划分，建筑设备安装分部工程中的分项一般按用途、种类及设备组别等划分。

三、说明划分表应结合验标、图纸实际确定，本表为施工单位和监理单位综合用表，三级验收项目由施工单位确定后，报请监理确定四级和三个控制点，并由建设、监理、施工三方签字确认。

本表中包含的单位工程有所区地基处理、主控楼、综合楼、××配电装置室、检修间、变压器基础及架构、××屋外配电装置、所区室外给排水供热及照明、围墙大门及场平和所内道路、所区护坡防洪及排水、所外道路、引桥工程等12单位工程，单位、分部、分项工程数量，应根据所区实际及图纸设计进行取舍。

变电所土建工程验评范围项目划分表表1—1变电所土建工程验评范围项目划分表表2—1表2-2表2-3表2-4表2-5表2-6变电所土建工程验评范围项目划分表表3—1表3-2表3-3表3-4表3-5表3-6变电所土建工程验评范围项目划分表表4—1表4-2表4-3表4-4表4-5表4-6变电所土建工程验评范围项目划分表表5—1表5-2表5-3表5-4表5-5表5-6变电所土建工程验评范围项目划分表表6—1表6—2表6-3变电所土建工程验评范围项目划分表表7—1表7-2表-3表7-4表7-5表7-6变电所土建工程验评范围项目划分表表8—1表8-2变电所土建工程验评范围项目划分表表9-1表9-2变电所土建工程验评范围项目划分表表10-1表10-2变电所土建工程验评范围项目划分表表11-1变电所土建工程验评范围项目划分表表12—1表12-2（注：文件素材和资料部分来自网络，供参考。

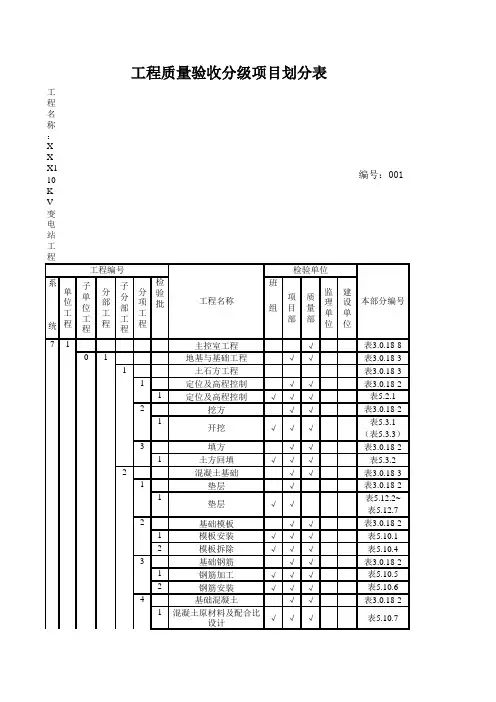

工程名称：XXX110KV 变电站工程编号：001系班组统主控室工程√表3.0.18-8地基与基础工程√√表3.0.18-3土石方工程表3.0.18-3定位及高程控制√√表3.0.18-21定位及高程控制√√√表5.2.1挖方√√表3.0.18-2表5.3.1（表5.3.3）填方√√表3.0.18-21土方回填√√√表5.3.2混凝土基础√√表3.0.18-3垫层√表3.0.18-2表5.12.2~表5.12.7基础模板√√表3.0.18-21模板安装√√√表5.10.12模板拆除√√√表5.10.4基础钢筋√√表3.0.18-21钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6基础混凝土√√表3.0.18-21混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9表5.10.10设备基础及沟道√√1设备基础垫层√表3.0.18-2表5.12.2~表5.12.7设备基础模板√√表3.0.18-21模板安装√√√表6.3.152模板拆除√√√表5.10.4设备基础钢筋√√表3.0.18-21钢筋加工√√√表5.10.52钢筋安装√√√表6.3.18设备基础混凝土√√表3.0.18-2工程质量验收分级项目划分表√1垫层23√3√√2343混凝土外观及结构尺寸偏差√3211垫层√√21开挖√√√项目部质量部监理单位建设单位71111工程编号工程名称检验单位本部分编号单位工程子单位工程分部工程子分部工程分项工程检验批1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.83混凝土设备基础外观及尺寸√√√表6.3.21沟道垫层√表3.0.18-2表5.12.2~表5.12.7沟道模板√√表3.0.18-21模板安装√√√表6.3.232模板拆除√√√表5.10.4沟道钢筋√√表3.0.18-21钢筋加工√√√表5.10.52钢筋安装√√√表6.3.26沟道混凝土√√表3.0.18-21混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.83混凝土沟道外观及尺寸偏差√√√表6.3.29盖板模板√√表3.0.18-21模板安装√√√表10.3.92模板拆除√√√表5.10.4盖板钢筋√√表3.0.18-21钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6盖板混凝土√√表3.0.18-21混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.83混凝土沟道外观及尺寸偏差√√√表10.3.15盖板安装√√表3.0.18-21盖板安装√√√表10.3.17砌体基础√√表3.0.18-3石砌体√√表3.0.18-21石砌体√√√表5.9.3主体工程√√混凝土结构√√模板√√表3.0.18-2表5.10.1表5.10.32模板拆除√√√表5.10.4钢筋√√表3.0.18-21钢筋加工√√√表5.10.52钢筋安装√√√表5.10.61√21模板安装√√910111212118√√710346751垫层471131混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9~表5.10.11砌体工程√√砖砌体√√表3.0.18-21砖砌体√√√表5.9.1建筑装饰装修√√地面√√基层√表3.0.18-2表5.12.1~表5.12.10面层√√表3.0.18-2表5.12.11~表5.12.27抹灰√√1一般抹灰√√表3.0.18-21一般抹灰√√√表5.13.1清水砌体勾缝√√表3.0.18-21清水砌体勾缝√√√表5.13.3门窗1木门窗制作与安装√√表3.0.18-22木门窗安装√√√表5.14.2特种门安装√√表3.0.18-21特种门安装√√√表5.14.7门窗玻璃安装√表3.0.18-21门窗玻璃安装√√表5.14.8吊顶√√1暗龙骨吊顶√表3.0.18-21暗龙骨吊顶√√表5.15.1轻质隔板√√板材隔板√表3.0.18-21板材隔板√√表5.16.1饰面板（砖）√饰面板安装√表3.0.18-21饰面板安装√√表5.17.1饰面砖粘贴√表3.0.18-21饰面砖粘贴√√表5.17.2涂饰√√1溶剂型涂料涂饰√√表3.0.18-2表5.19.4~表5.19.5细部√窗帘盒、窗台板和散热罩制作与安装√表3.0.18-271√√√1溶剂型涂料涂饰713346515122237133221面层√√√213111基层√√3混凝土外观及结构尺寸√√√1窗帘盒、窗台板和散热罩制作与安装√√表5.21.2门窗套制作与安装√表3.0.18-21门窗套制作与安装√√表5.21.3建筑屋面√√金属板材屋面√√表3.0.18-21金属板材屋面√√√表5.22.9建筑给水、排水及采暖室内给水系统√√室内给水管道及配件安装室内给水管道及配件安装室内排水系统√√室内排水管道及配件安装室内排水管道及配件安装3卫生器具安装√√卫生器具安装√√表3.0.18-21卫生器具安装√√√表5.25.8卫生器具给水配件安装卫生器具给水配件安装卫生器具排水管道安装卫生器具排水管道安装电气照明安装工程成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）表5.26.3~安装表5.26.52电线导管、电缆导管和线槽敷设√√表3.0.18-21电线导管、电缆导管和线槽敷设√√√表5.26.133电线、电缆穿管和线槽敷设√√表3.0.18-21电线、电缆穿管和线槽敷设√√√表5.26.15表3.0.18-21√√√1√√√√表3.0.18-21√√√表5.25.10√√√表3.0.18-21√√√表5.25.9√3123√√表5.25.471056表5.25.1√√表3.0.18-2√表3.0.18-21√√√√√11√211√24154普通灯具安装√√1普通灯具安装√√√表5.26.19开关、插座、风扇安装开关、插座、风扇安装建筑物照明通电试运行√√1建筑物照明通电试运行√√√表5.26.2310kV 配配电室建筑工程√√地基与基础工程√√土石方工程√√定位及高程控制√√1定位及高程控制√√√表5.2.1挖方√√表5.3.1（表5.3.3）填方√√1土方回填√√√表5.3.2混凝土基础√√垫层√表5.12.2表5.12.7基础模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4基础钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.64基础混凝土√√1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9表5.10.10设备基础及沟道√√沟道垫层√表5.12.2~表5.12.7沟道模板√√1模板安装√√√表6.3.232模板拆除√√√表5.10.4沟道钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表6.3.26351垫层√√3混凝土外观及结构尺寸偏差√√√72012467√23√√3211垫层√1121开挖√1√√√表5.26.22√√05671621沟道混凝土√√1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.83混凝土沟道外观及尺寸偏差√√√表6.3.29盖板模板√√1模板安装√√表10.3.92模板拆除√√表5.10.4盖板钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.611盖板混凝土1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.83混凝土沟道外观及尺寸偏差√√√表10.3.15盖板安装√1盖板安装√√表10.3.17砌体基础√√石砌体√√1石砌体√√√表5.9.3主体工程√√混凝土结构√√模板√√表5.10.1表5.10.32模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9~表5.10.11砌体工程√√砖砌体√√1砖砌体√√√表5.9.1建筑装饰装修√√地面√√基层√表5.12.1~表5.12.10面层√√21基层√√11√722213√√233混凝土外观及结构尺寸√√3111模板安装√972712311124108表5.12.11~表5.12.27抹灰√√一般抹灰√√1一般抹灰√√√表5.13.1清水砌体勾缝√√1清水砌体勾缝√√√表5.13.3门窗√√木门窗制作与安装√√1木门窗制作√√表5.14.12木门窗安装√√表5.14.2特种门安装√√1特种门安装√√√表5.14.7门窗玻璃安装√1门窗玻璃安装√√表5.14.8吊顶√√1暗龙骨吊顶√1暗龙骨吊顶√√表5.15.1轻质隔板√√板材隔板√板材隔板√√表5.16.1涂饰√√溶剂型涂料涂饰√√表5.19.4~表5.19.5建筑屋面√√金属板材屋面√√1金属板材屋面√√√表5.22.9建筑电气√√电气照明安装工程√√成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装√√表5.26.3~表5.26.5电线导管、电缆导管和线槽敷设√√1电线导管、电缆导管和线槽敷设√√√表5.26.13电线、电缆穿管和线槽敷设√√1电线、电缆穿管和线槽敷设√√√表5.26.15普通灯具安装√√12377205√111成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装√√√1√411溶剂型涂料涂饰√54561面层√√√31232121普通灯具安装√√√表5.26.19开关、插座、风扇安装√√1开关、插座、风扇安装√√√表5.26.22建筑物照明通电试运行√√1建筑物照明通电试运行√√√表5.26.23主变压器基础及架构地基工程√√土石方工程√√定位及高程控制√√1定位及高程控制√√√表5.2.1挖方√√表5.3.1（表5.3.3）填方√√1土方回填√√√表5.3.2主变压器基础√√1垫层√表5.12.1~表5.12.72模板√√1模板安装√√√表10.3.12模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土原材料及配合比√√√表5.10.83混凝土结构外观及尺寸偏差√√√表10.3.7主变架构√√基础√√垫层√表5.12.1~表5.12.7模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.821垫层√√31134732134321√√1垫层√√11121开挖√√√101133混凝土结构外观及尺寸偏差√√√表5.10.9架构制作安装√√1钢结构制作焊接√√√钢结构制作焊接√√√钢筋混凝土架构吊装√√1钢筋混凝土架构吊装√√√表10.2.1事故油坑、油池、排油管√√垫层√表5.12.1~表5.12.7油坑、池模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4油坑、池钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6油坑、池混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观尺寸偏差√√√表5.10.9排油管安装√1排油管安装√√表5.25.18屋外配电装置√√屋外架构、设备基础及支架√√地基工程√√土石方工程√√定位及高程控制√√1定位及高程控制√√√表5.2.1挖方√√表5.3.1（表5.3.3）填方√√1土方回填√√√表5.3.2110kV 屋外设备基础及支架√√基础√√垫层√表5.12.1~表5.12.7模板√√1模板安装√√√表10.3.12模板拆除√√√表5.10.4232111垫层√√1开挖√√√740111221垫层√√2251345734412钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观尺寸偏差√√√表10.3.7支架制作安装√√1钢支架制作（安装）焊接√√1钢支架制作（安装）焊接√√√表5.11.1支架组装√√表5.11.7表5.11.9支架吊装√√1支架吊装√√√表10.3.11电容器基础√√基础√√垫层√表5.12.1~表5.12.7模板√√1模板安装√√√表10.3.12模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观及尺寸偏差√√√表10.3.7钢支架制作（安装）焊接√√1钢支架制作（安装）焊接√√√表5.11.13支架组装√√表5.11.7表5.11.9支架吊装√√1支架吊装√√√表10.3.11110kV 屋外变电架构√√基础√√垫层√表5.12.1~44111垫层√√1支架组装√√√74√23√4311垫层√7412支架组装√421231342√表5.12.7模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观及尺寸偏差√√√表5.10.9架构制作安装√√钢结构制作焊接√√1钢结构制作焊接√√√表5.11.1普通紧固件连接√√1普通紧固件连接√√√表5.11.3钢结构零、部件加工√√1钢结构零、部件加工√√√表5.11.5钢筋混凝土架构吊装√√1钢筋混凝土架构吊装√√√表10.2.1独立避雷针√√基础√√垫层√表5.12.1~表5.12.7模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.843混凝土结构外观及尺寸偏差√√√表5.10.9避雷针制作安装√√普通紧固件连接√√1普通紧固件连接√√√表5.11.3避雷针组装√√1避雷针组装√√√表10.5.4避雷针安装√√1避雷针安装√√√表10.5.6电缆沟√√√74056212313421垫层√042340512341垫层√√212沟道√√垫层√表5.12.1~表5.12.7模板√1模板安装√√表6.12.12模板拆除√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表6.12.4混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观及尺寸偏差√√√表6.12.7盖板制作、安装√√模板√√1模板安装√√√表10.4.92模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83混凝土结构外观尺寸及偏差√√√表10.4.15安装√√1安装√√√表10.4.17室外建筑环境√所区道路√√路基√√1路基√√√表5.24.1基层√√表5.24.2~表5.24.6面层√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.83水泥混凝土路面√√√表5.24.7预制块人行道路面√√1预制块人行道路面√√√表5.24.9路缘石√√1路缘石√√√表5.24.10电容器室√√121534基层√234751120740621111垫层234√√6地基与基础工程√√土石方工程√√定位及高程控制√√1定位及高程控制√√√表5.2.1挖方√√表5.3.1（表5.3.3）3填方√√1土方回填√√√表5.3.2混凝土基础√√1垫层√表5.12.2表5.12.72基础模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.43基础钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.64基础混凝土√√1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9表5.10.10砌体基础√√1石砌体√√1石砌体√√√表5.9.32主体工程√√圈梁混凝土√√模板√√表5.10.1表5.10.32模板拆除√√√表5.10.4钢筋√√1钢筋加工√√√表5.10.52钢筋安装√√√表5.10.6混凝土√√1混凝土原材料及配合比√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9~表5.10.11砌体工程√√砖砌体√√1砖砌体√√√表5.9.1233混凝土外观及结构尺寸√√√1模板安装√√√211213混凝土外观及结构尺寸偏差√√√1垫层√√7521123开挖√√√112121建筑装饰装修√√地面√√基层√表5.12.1~表5.12.10面层√√表5.12.11~表5.12.27抹灰√√一般抹灰√√1一般抹灰√√√表5.13.1门窗√√特种门安装√√1特种门安装√√√表5.14.7吊顶√√1暗龙骨吊顶√1暗龙骨吊顶√√表5.15.1轻质隔板√√1板材隔板√1板材隔板√√表5.16.1涂饰√√溶剂型涂料涂饰√√表5.19.4~表5.19.54建筑屋面√√9金属板材屋面√√1金属板材屋面√√√表5.22.9建筑电气√√电气照明安装工程成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装√√表5.26.3~表5.26.5电线导管、电缆导管和线槽敷设√√1电线导管、电缆导管和线槽敷设√√√表5.26.13电线、电缆穿管和线槽敷设√√1电线、电缆穿管和线槽敷设√√√表5.26.15普通灯具安装√√1普通灯具安装√√√表5.26.19开关、插座安装√√1开关、插座安装√√√表5.26.22√√11成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5234√7534511√1溶剂型涂料涂饰√√2131√√√111面层753345611基层√√31建筑物照明通电试运行√√1建筑物照明通电试运行√√√表5.26.234围墙√√地基与基础工程土石方工程定位及高程控制√√定位及高程控制√√√表5.2.1挖方√√表5.3.1（表5.3.3）填方√√土方回填√√√表5.3.2砌体基础√√石砌体√√1石砌体表5.9.3混凝土基础√√垫层√表5.12.2表5.12.7基础模板√√1模板安装√√√表5.10.12模板拆除√√√表5.10.4基础钢筋√√1钢筋加工√√√表5.10.532钢筋安装√√√表5.10.6基础混凝土√√1混凝土原材料及配合比设计√√√表5.10.72混凝土施工√√√表5.10.8表5.10.9表5.10.10砌体工程√√砖砌体√√1砖砌体√√√表5.9.1抹灰√√一般抹灰√√1一般抹灰√√√表5.13.1涂饰√√水性涂料涂饰√√表5.19.1~表5.19.3钢结构√√钢结构安装√√1钢结构安装√√√表5.11.19大门41√√1211213水性涂料涂饰√√√√175413343混凝土外观及结构尺寸偏差垫层23√√1321开挖√√√7541311126特种门安装1特种门安装表5.14.7113。

35kV***变电站扩建工程施工质量验收及评定项目划分表**电力集团有限责任公司35kV***电站扩建工程项目部编制说明为规和统一**35kV**变电站增容扩建工程的施工质量检查、验收和单位工程质量评定，加强工程建设质量的管理与控制，保证工程质量，特制定本划分表。

本施工质量验收及评定项目划分表依据工程实际和现行国家有关工程质量的法律、法规、管理标准、技术规及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。

**35kV**变电站增容扩建工程施工质量验收及评定项目划分表分为单位工程、子单位工程、分部工程、子分部工程、分项工程和检验批。

检验批质量验收记录中主控项目、一般项目的划分以及“质量标准”的容与《35kV～110kV变电站工程施工质量验收及评定规程》一致。

检验批是按同一生产条件或规定方式汇总起来供检验用的，由一定数量样本组成的检验体；可根据施工及质量控制和专业验收需要按施工段进行划分。

分项工程按施工工艺、主要工种、材料划分，由一个或若干个检验批组成。

分项工程所含的检验批均应符合合格质量的规定；所含检验批的质量验收记录应完整。

如模板分项、混凝土分项等。

分部工程按专业性质、建筑部位确定的各分项工程的汇总。

工程施工质量检查、验收和单位工程质量评定均应在施工单位自行检查、评定的基础上进行；隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收并形成验评文件；涉及结构安全的试块、试件以及有关材料应按规定进行见证取样检测；工程观感质量和结构尺寸应由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表(电气安装部分)表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）表4.0.1-1（续）。

一、升压站土建质量验收及评定范围表变电站工程质量验收及评定范围表一般2本章适用于1000kV及以下电气系统土建工程。

2本章未列的建筑工程工程〔包括场内围栅、道路、场地等〕应符合本局部第5章各相应条款的。

2本章11.3适用于混凝土、钢筋混凝土设备根底及设备支架。

2本章11.5适用于柱型及管型组装钢结构独立避雷针的制作及安装。

2.2变电架构2钢筋混凝土架构安装：1检查数量：按构件各类型的件数，各抽查10%，且不应少于5件。

2质量标准和检验方法：见表11.2.1。

2一般紧固件连接工程：应符合5.11.3的。

2高强度螺栓连接工程：应符合5.11.4的。

2钢结构零、部件加工工程：应符合5.11.5的。

2钢管混凝土架构组装：1检查数量：主控名目1〕表11.2.6第1项～第4项：按铣平面数量抽查10%，且不应少于3个。

2〕表11.2.6第5项、第6项：全数检查。

一般名目3〕表11.2.6第1项～第5项：按构件数抽查10%，且不应少于3个。

4〕表11.2.6第6项～第10项：按构件各类型的件数，各抽查10%，且不应少于5件。

5〕表11.2.6第11项～第17项：按构件数抽查50%，且不应少于5件。

2质量标准和检验方法：见表11.2.6。

续表11.2.61检查数量：按柱子数量抽查25%，但许多于3个。

2质量标准和检验方法：见表11.2.8。

2钢架构安装：1检查数量：主控名目1〕表11.2.9第1项、第3项～第5项：按构件类型的件数，各抽查25%，但许多于5件。

2〕表11.2.9第2项：全数检查。

一般名目3〕表11.2.9第1项、第2项、第4项～第6项：按构件类型的件数，各抽查25%，但许多于5件。

4〕表11.2.9第3项：按构件各类型的件数，各抽查10%，且不应少于5件。

2质量标准和检验方法：见表11.2.9。

2现浇混凝土变电架构模板：应符合本局部5.10.1和5.10.6的。

2.2.11现浇混凝土变电架构钢筋：应符合本局部5.10.7和5.10.9的。

变电站扩建工程建设质量验收与评价编译说明为规范和统一**35 kV **变电站扩建工程的施工质量检验、验收和单位工程质量评价，加强工程施工质量管控，确保工程质量，特制定本分表专门配制的。

本工程质量验收评价项目划分表根据工程实际及现行国家电力行业法律、法规、管理标准、技术规范及相关标准编制，符合国家标准及相关强制性标准的规定。

.** 35kV **变电站扩容扩容工程施工质量验收考核项目划分表分为单元工程、子单元工程、子工程、子工程、子工程和检验批。

检验批次质量验收记录中主要控制项目和一般项目的划分及“质量标准”的内容与《35kV ～ 110kV变电站工程施工质量验收评价规程》一致。

检验批是由一定数量的样品组成的试验体，按相同的生产条件或规定的方法采集检验；根据施工、质量控制和专业验收的需要，可分为施工段。

子项目按施工工艺、主要工种、材料划分，由一个或多个检验批次组成。

纳入子项目的检验批次应符合质量合格要求；纳入的检验批质量验收记录应当完整。

如模板子项、混凝土子项等。

子项目是根据专业性质和建筑位置确定的子项目的汇总。

施工质量验收和单位工程质量评价应当在建设单位自查评价的基础上进行；施工单位应当在隐蔽前通知有关单位验收，并形成隐蔽工程的检验评价文件；试块、试件及相关材料按规定进行见证取样检测；工程外观质量和结构尺寸质量由验收人员通过现场检查共同确认。

35kV**变电站扩建工程质量检验项目划分表（电气安装部分）（土建部分项目划分表）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）表4.0.1-1 （续）。

变电站土建工程施工质量验收及评定范围划分表本文是一份土建工程施工质量验收及评定范围划分表，旨在规范工程验收的标准。

以下是对该表格的小幅度修改和格式调整。

工程名称：110kV变电站工程编号：001工程项目名称 | 验收单位 | 施工单位 | 勘察单位 | 设计单位| 监理单位 | 建设单位 | 标准编号 |01主控楼（联合楼）| √ | √ | √ | √ | | | Q/GDW183-2008 |01地基与基础| √ | √ | √ | √ | | | Q/GDW183-2008 |01定位及高程控制| √ | √ | √ | √ | | | Q/GDW183-2008 |01单位工程定位放线| √ | √ | | | | | Q/GDW183-2008 |02土石方工程| √ | √ | √ | √ | | | Q/GDW183-2008 |01土石方开挖| √ | √ | | | | | Q/GDW183-2008 |01土方开挖| √ | √ | | | | | Q/GDW183-2008 |02土方回填| √ | √ | | | | | Q/GDW183-2008 |01垫层| √ | √ | | | | | Q/GDW183-2008 |02基础模板| √ | √ | | | | | Q/GDW183-2008 |01现浇混凝土模板安装| √ | √ | | | | | Q/GDW183-2008 | 02模板拆除| √ | √ | | | | | Q/GDW183-2008 |03基础钢筋| √ | √ | | | | | Q/GDW183-2008 |01钢筋加工| √ | √ | | | | | Q/GDW183-2008 |02钢筋安装| √ | √ | | | | | Q/GDW183-2008 |04基础混凝土| √ | √ | √ | √ | | | Q/GDW183-2008 |01混凝土原材料及配合比设计| √ | | | √ | | | Q/GDW183-2008 |03普通混凝土施工| √ | √ | | | | | Q/GDW183-2008 |03现浇混凝土结构外观及尺寸偏差| √ | √ | √ | √ | √ | √ | Q/GDW183-2008 |01设备基础垫层| √ |√ | | | | | Q/GDW183-2008 |02设备基础模板| √ | √ | | | | | Q/GDW183-2008 |01设备基础模板安装| √ | √ | | | | | Q/GDW183-2008 |02模板拆除| √ | √ | | | | | Q/GDW183-2008 |04设备基础混凝土| √ | √ | √ | √ | | | Q/GDW183-2008 |01混凝土原材料及配合比设计| √ | | | √ | | | Q/GDW183-2008 |02混凝土施工| √ | √ | | | | | Q/GDW183-2008 |03设备基础混凝土外观及尺寸| √ | √ | √ | √ | √ | √ |Q/GDW183-2008 |10室内沟道| √ | √ | √ | √ | | | Q/GDW183-2008 |01沟道垫层| √ | √ | | | | | Q/GDW183-2008 |以上表格是针对110kV变电站工程的施工质量验收及评定范围划分表。

一、升压站土建质量验收及评定范围表表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 配电楼√√√√0001 地基与基础√√√√01 定位及高程控制√√√√01 单位工程定位放线√√01 单位工程定位放线√√表5.2.102 桩基工程√√√√01 锤击桩工程√√01 先张法预应力管桩√√表5.4.1603 土石方工程√√√√01 土石方开挖√√01 土方开挖√√表5.3.102 土方回填√√01 土方回填√√表5.3.204 建筑混凝土基础√√√√01 垫层√√01 垫层√√表5.9.702 基础模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.303 基础钢筋√√03 01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 基础混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 普通混凝土施工√√表5.7.703 现浇混凝土结构外观及尺寸偏差√√表5.7.905 地下室混凝土结构√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 模板√√01 地下混凝土结构模板安装√√表7.2.102 模板拆除√√表5.7.303 钢筋√√01 钢筋加工√√表5.7.401 00 01 05 03 02 地下混凝土结构钢筋安装√√表7.2.404 混凝土√√01 混凝土原材料及配合比√√表5.7.602 防水混凝土施工√√表5.7.803 地下室混凝土结构外观及尺寸偏差√√表7.3.7工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 主体结构√√√01 混凝土结构√√√01 模板√√01 模板安装√√表5.7.102 模板拆除√√表5.7.302 钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.503 混凝土√√01 混凝土原材料及配合比√√表5.7.602 混凝土施工√√表5.7.703 混凝土外观及结构尺寸√√表5.7.902 砌体工程√√√01 填充墙砌体√√01 填充墙砌体√√表5.6.503 建筑装饰装修√√01 地面√√01 基层√√01 基层√√表5.9.102 面层√√01 面层√√表5.9.11~表5.9.2002 楼面√√01 找平层√√01 找平层√√表5.9.802 面层√√01 面层√√表5.9.1103 抹灰与勾缝√√01 一般抹灰√√01 一般抹灰√√表5.10.104 门窗√√01 木门窗制作与安装√√01 木门窗制作√√表5.11.102 木门窗安装√√表5.11.202 金属门窗安装√√01 金属门窗安装√√表5.11.303 特种门安装√√01 防火门、全玻门及伸缩门安装√√表5.11.704 门窗玻璃安装√√01 门窗玻璃安装√√表5.11.905 饰面板（砖）√√01 饰面砖粘贴√√01 饰面砖粘贴√√表5.14.206 涂饰√√工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 水性涂料涂饰√√01 00 03 06 01 01 水性涂料涂饰√√表5.16.102 溶剂型涂料涂饰√√01 溶剂型涂料涂饰√√表5.16.207 细部√√01 窗帘盒和窗台板制作与安装√√01 窗帘盒和窗台板制作与安装√√表5.18.202 门窗套制作与安装√√01 门窗套制作与安装√√表5.18.303 护栏和扶手制作与安装√√01 护栏和扶手制作与安装√√表5.18.404 建筑屋面√√00 √√01 屋面找平层√√01 屋面找平层√√表5.19.102 屋面卷材防水层√√01 屋面卷材防水层√√表5.19.303 屋面保温层√√01 屋面保温层√√表5.19.204 屋面细石混凝土防水层√√01 屋面细石混凝土防水层√√表5.19.505 屋面密封材料嵌缝√√01 屋面密封材料嵌缝√√表5.19.606 屋面工程细部构造√√01 屋面工程细部构造√√表5.19.905 建筑给水及排水√√01 室内给水系统√√01 室内给水管道及配件安装√√01 室内给水管道及配件安装√√表5.20.102 室内排水系统√√01 室内排水管道及配件安装√√01 室内排水管道及配件安装√√表5.20.402 雨水管道及配件安装√√01 雨水管道及配件安装√√表5.20.503 卫生器具安装√√01 卫生器具安装√√01 卫生器具安装√√表5.20.606 建筑电气√√01 电气动力、照明安装√√01 动力、照明配电箱(盘)安装√√01 动力、照明配电箱(盘)安装√√表5.21.102 电线导管、电缆导管和线槽敷设√√01 室内电线导管、电缆导管和线槽敷设√√表5.21.2工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 电线、电缆穿管和线槽敷线√√01 电线、电缆穿管和线槽敷线√√表5.21.604 电缆头制作、接线和线路绝缘测试√√01 电缆头制作、接线和线路绝缘测试√√表5.21.705 灯具安装√√01 普通灯具安装√√表5.21.802 专用灯具安装√√表5.21.901 00 06 03 建筑物景观照明灯、庭院灯安装√√表5.21.1006 开关、插座安装√√01 开关、插座安装√√表5.21.1107 建筑物照明通电试运行√√01 建筑物照明通电试运行√√表5.21.12表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位02 主变压器基础及构支架基础√√√√0001 地基与基础√√√√01 定位及高程控制√√√√01 单位工程定位放线√√01 单位工程定位放线√√表5.2.102 土石方工程√√√√01 土石方开挖√√01 土方开挖√√表5.3.102 土方回填√√01 土方回填√√表5.3.203 主变基础√√√√01 垫层√√01 垫层√√表5.9.702 基础模板√√01 设备模板安装√√表6.3.102 模板拆除√√表5.7.303 基础钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 电缆沟混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 普通混凝土施工√√表5.7.703 设备混凝土结构外观及尺寸偏差√√表6.3.704 变压器油坑√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 变压器油坑底板混凝土√√01 变压器油坑底板混凝土√√表6.3.803 油坑砌体√√01 油坑砌体√√表5.6.1~表5.6.404 卵石敷设√√01 卵石敷设√√表6.3.1305 构支架混凝土基础（包括构架、支架基础）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 模板√√01 设备基础模板安装√√表6.3.102 模板拆除√√表5.7.303 钢筋√√01 钢筋加工√√表5.7.402 00 01 05 03 02 钢筋安装√√表5.7.504 混凝土√√工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 混凝土原材料及配合比√√表5.7.602 混凝土施工√√表5.7.703 设备基础混凝土外观及尺寸偏差√√表6.3.706 事故油池√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 油池模板√√01 地下混凝土结构模板安装√√表7.2.102 模板拆除√√表5.7.303 油池钢筋√√01 钢筋加工√√表5.7.402 地下混凝土结构钢筋安装√√表7.2.404 油池混凝土√√01 混凝土原材料及配合比√√表5.7.602 防水混凝土施工√√表5.7.803 水池混凝土结构外观及尺寸偏差√√表7.2.705 砖砌体油池√√砖砌体油池√√表5.6.1~表5.6.406 油池防水√√01 水泥砂浆防水层√√表5.5.102 细部构造√√表5.5.6表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位03 屋外电缆沟管√√√√0001 地基与基础√√√√01 定位及高程控制√√√√01 单位工程定位放线√√01 单位工程定位放线√√表5.2.102 土石方工程√√√√01 土石方开挖√√01 土方开挖√√表5.3.102 土方回填√√01 土方回填√√表5.3.202 电缆沟管结构√√√√0001 垫层√√01 垫层√√表5.9.702 基础模板√√01 沟道模板安装√√表6.4.902 模板拆除√√表5.7.303 基础钢筋√√01 钢筋加工√√表5.7.402 沟道钢筋安装√√表6.4.504 电缆沟混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 普通混凝土施工√√表5.7.703 电缆沟混凝土结构外观及尺寸偏差√√表6.4.805 建筑砌体基础√√√√01 砖砌沟道砌筑√√表6.4.103 建筑装饰装修√√02 抹灰与勾缝√√01 一般抹灰√√01 一般抹灰√√表5.10.104 盖板制作、安装√√0001 模板√√01 混凝土沟道盖板模板安装√√表6.4.902 模板拆除√√表5.7.302 钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.503 混凝土√√01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.7 02 00 04 00 03 03 混凝土沟道盖板外观及尺寸偏差√√表6.4.1504 沟道盖板安装√√工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位01 沟道盖板安装√√表6.4.1705 电缆沟防水√√√√（分项、检验批划分同主控楼地下防水工程）表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位04 消防系统建、构筑物√√√√01 消防水池√√√√01 地基工程√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√03 基坑支护* √√√√04 地基处理* √√√√02 水池结构√√√√01 钢筋混凝土结构√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 模板√√01 地下混凝土结构模板安装√√表7.2.102 模板拆除√√表5.7.303 钢筋√√01 钢筋加工√√表5.7.402 地下混凝土结构钢筋安装√√表7.2.404 混凝土√√01 混凝土原材料及配合比√√表5.7.602 防水混凝土施工√√表5.7.803 水池混凝土结构外观及尺寸偏差√√表7.2.702 砌体结构√√√01 砌体√√01 砌体√√表5.6.1～表5.6.503 地下防水* √√√√04 水池顶面覆土√√√0001 水池顶面覆土√√01 土方回填√√表5.3.205 水池装饰装修√√01 抹灰与勾缝* √√02 涂饰* √√表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位05 围墙及大门√√√√01 围墙及大门√√√√01 围墙基础√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√03 基坑支护* √√√√04 地基处理* √√√√05 桩基工程* √√√√06 钢筋混凝土基础（挡土墙）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 基础模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.303 基础钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.504 基础混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 混凝土施工√√表5.7.7、表5.7.803 现浇混凝土结构外观及尺寸偏差√√表5.7.907 素混凝土基础（挡土墙）√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.702 挡土墙模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.303 挡土墙混凝土√√01 混凝土原材料及配合比设计√√表5.7.602 混凝土施工√√表5.7.7、表5.7.803 现浇混凝土结构外观及尺寸偏差√√表5.7.908 石砌体基础（挡土墙）√√√√01 石砌体√√01 石砌体√√表5.6.302 围墙结构√√√01 混凝土结构√√√01 模板√√01 现浇混凝土模板安装√√表5.7.102 模板拆除√√表5.7.302 钢筋√√01 钢筋加工√√表5.7.402 钢筋安装√√表5.7.5表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位05 01 02 01 03 混凝土√√01 混凝土原材料及配合比√√表5.7.602 混凝土施工√√表5.7.7、表5.7.803 现浇混凝土结构外观及尺寸偏差√√表5.7.902 砌体工程√√√01 砌体工程√√01 砌体工程√√表5.6.1~表5.6.403 围墙装饰及大门√√01 抹灰与勾缝√√01 一般抹灰√√01 一般抹灰√√表5.10.102 装饰抹灰√√01 装饰抹灰√√表5.10.203 清水砌体勾缝√√01 清水砌体勾缝√√表5.10.302 涂饰√√01 水性涂料涂饰√√01 水性涂料涂饰√√表5.16.103 大门√√01 大门安装√√01 平开门、伸缩门安装√√表5.11.3、表5.11.7表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位06 站内外道路√√√√01 站内道路√√√√01 道路基础√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√03 路基√√√√01 路基√√01 路基√√表8.2.102 道路结构√√√0001 基层√√01 基层√√表8.2.2~表8.2.602 面层√√01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.703 水泥混凝土路面√√表8.2.704 沥青路面√√表8.2.805 预制块路面√√表8.2.903 路缘石√√01 路缘石√√表8.2.1002 站外道路01 道路基础01 定位及高程控制*02 土石方工程*03 道路挡墙01 石砌体01 石砌体表5.6.302 混凝土模板01 现浇混凝土模板安装表5.7.102 模板拆除表5.7.303 混凝土挡墙01 混凝土原材料及配合比表5.7.602 普通混凝土施工表5.7.703 现浇混凝土结构外观及尺寸偏差表5.7.904 路基01 路基01 路基表8.2.102 道路结构0001 基层01 基层表8.2.2~表8.2.602 面层表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位06 02 02 00 02 01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.703 水泥混凝土路面√√表8.2.704 沥青路面√√表8.2.803 路缘石√√01 路缘石√√表8.2.10表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位07 室外给排水及雨污水系统建、构筑物√√√√01 室外给水、排水管道√√√√01 地基与基础√√√√01 定位及高程控制* √√√√02 土石方工程* √√√√03 基坑支护* √√√√04 混凝土基础√√√√（分项、检验批划分同主控楼建筑混凝土基础）05 垫层基础√√√√01 垫层√√01 垫层√√表5.9.4、表5.9.402 室外给水管网√√0001 室外给水管道安装√√01 室外给水管道安装√√表5.20.902 消防水泵结合器及室外消火栓√√01 消防水泵结合器及室外消火栓安装√√表5.20.1003 室外给水管沟及井室√√01 室外给水管沟及井室√√表5.20.1103 室外排水管网√√0001 室外排水管道安装√√01 室外排水管道安装√√表5.20.1202 室外排水管沟及井室√√01 室外排水管沟及井室√√表5.20.1302 水池√√√√（分部、子分部、分项、检验批划分同消防水池）表4.0.1-1变电站工程质量验收及评定范围表工程编号工程名称验收单位标准编号单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位08 屋外场地工程√√√√01 场地平整及地面√√√√01 地基与基础工程√√√√01 定位及高程控制* √√√√02 土石方工程√√√√01 挖方√√01 开挖√√表5.3.1、表5.3.302 填方√√01 土方回填√√表5.3.202 场地地面√√√0001 基层√√基层√√表5.9.1~表5.9.702 面层√√面层√√表5.9.11、表5.9.12表5.9.14、表5.9.1602 屋外场地照明√√√√01 照明设施基础√√√0001 垫层√√01 垫层√√表5.9.4、表5.9.702 基础模板√√01 设备基础模板安装√√表6.3.102 模板拆除√√表5.7.303 基础混凝土√√01 混凝土原材料及配合比√√表5.7.602 普通混凝土施工√√表5.7.703 设备基础混凝土外观及尺寸偏差√√表6.3.702 电气照明√√0001 电线导管、电缆导管和线槽敷设√√01 室外电线导管、电缆导管和线槽敷设√√表5.21.302 电线、电缆穿管和线槽敷设√√01 电线、电缆穿管和线槽敷设√√表5.21.603 灯具安装√√01 灯具安装√√表5.21.8~表5.21.1004 电缆头制作、接线和线路绝缘测试√√01 电缆头制作、接线和线路绝缘测试√√表5.21.705 照明通电试运行√√01 照明通电试运行√√表5.21.1206 接地装置安装√√01 接地装置安装√√表5.21.13二、电气系统土建工程质量验收2.1 一般规定2.1.1 本章适用于1000kV 及以下电气系统土建工程。
