水管分类及螺纹常识普通螺纹是常用的连接螺纹(一般用与连接设备零部件)，牙型为三角形，牙型角为60°，螺纹特征代号为M。
普通螺纹又分为粗牙和细牙两种，它们的代号相同。
一般连接都用粗牙螺纹。
当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。
管螺纹主要用于连接管子(气管、水管等)，牙型为三角形，牙型角为55°，管螺纹有两类：（1）非螺纹密封的管螺纹螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。
（2）螺纹密封的管螺纹螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹（锥度1：16）为RC；圆柱内螺纹为RP。
这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。
一．开头先说说公英制常用单位换算：1 英寸＝2.5400 厘米=24.5mm如:英制1/2"=24.5mm/2=12.7mm1 英尺＝12 英寸＝0.3048 米1 码＝3 英尺＝0.9144 米1 英里＝1760 码＝1.6093 千米二．水管的分类及材质我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
管螺纹标准管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝ Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
螺纹NPT-PT-G-ZG-BSPP-BSPT-NPT-R P-RC-R1-各种英标-美标-螺纹的区别及标准由于各种螺纹的表示法都是相同的，因此国家标准规定标准螺纹用规定的标记标注，并标注在螺纹的公称直径的尺寸线或其引出线上，以区别不同种类的螺纹。
各种螺纹的标注方法和示例分述如下：1、普通螺纹的标注普通螺纹的完整标记，由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分组成。
具体的标记格式是：(1)螺纹代号普通螺纹的牙型符号用“M”表示。
粗牙普通螺纹的螺纹代号用牙型符号M和公称直径(大径)表示(不标注螺距)，例如M16；细牙普通螺纹用牙型符号M和“公称直径X螺距”表示，例如M16*1.5；右旋螺纹为常用螺纹，不标注旋向；左旋螺纹需在尺寸规格之后加“LH”，例如M 16*1LH。
(2)螺纹公差带代号螺纹公差带代号包括中径公差带代号和顶管螺纹分为55°密封管螺纹和55°非密封管螺纹。
螺纹标记的内容和格式是：表9-2 普通螺纹标注示例55°非密封管螺纹：以上框格对非螺纹密封的外管螺纹适用。
以上框格对非螺纹密封的内管螺纹适用。
(1)上述螺纹标记中的螺纹特征代号分两类：①55°密封管螺纹特征代号：Rp表示圆柱内螺纹，R1表示与圆柱内螺纹相配合的圆锥外螺纹；Rc 表示圆锥内螺纹，R2表示与圆锥内螺纹相配合的圆锥外螺纹。
②55°非密封管螺纹特征代号：G。
(2)两类螺纹中的尺寸代号，按附录附表1 -2和附表1-3的第一栏标注在螺纹特征代号之后，例如Rp1，Rcl/2，Gll/2等。
(3)公差等级代号只对55°非密封的外管螺纹，分为A、B两个等级，在尺寸代号后注明。
对内螺纹，不标记公差等级代号。
例如G2A，G 2B，G2。
(4)螺纹为右旋时，不标注旋向代号；为左旋时应标注“LH"。
例如G1/2LH、G3/4B—L H。
(5)表示螺纹副时，对55°非密封管螺纹，仅需标注外螺纹的标记代号；对55°密封管螺纹，其标记需用斜线分开，左边表示内螺纹，右边表示外螺纹，例如Rp/R12，Rc/R21/2LH。
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；1另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
NPT、PT、G、RC螺纹的区别管螺纹的标准：管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1: NPT是National(American)PipeThread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2:PT（BSPT）是PipeThread的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3:G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型。
公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G 都是管螺纹．NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT是PipeThread的缩写，是55度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅 GB/T7307-2001 另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4?就是２分，如此类推．G就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
英制螺纹标准规格表55°(非密封)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径英制螺纹标准规格表55°(密封用圆锥管螺纹) (GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径BSPT 和BSP 是英国规格的锥度螺纹。
NPT 是美国规格的锥度螺纹。
PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。
代号前面的数字表示每一英寸(25.4mm)的螺纹数。
DIN2999 是欧洲主要是德国的管道用螺纹。
一、NPT牙NPT就是一般用途的美国标准锥管螺纹。
其中N表示National (American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。
属惠氏螺纹家族。
国家标准可查阅GB/T7306-2000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。
我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

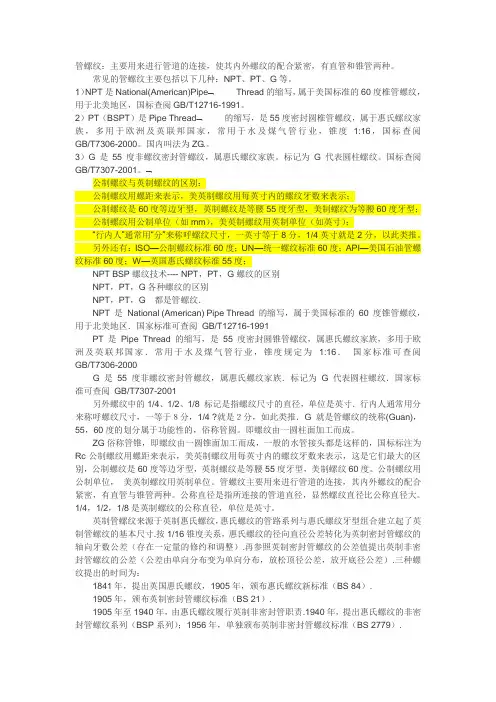

管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
一、区别：
1.一个可以密封不需要加其它密封装置，一般用于带压力的液体管连接
另一个不可以密封需要加密封垫或其他密封件，一般用于无压力的管连接
2.密封管螺纹是PT牙有锥度16：1有效螺纹6.5
二、管螺纹的简单解释：
管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。
主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)PipeThread的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是PipeThread的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅
GB/T7307-2001。
三、图示：。
一、区别：
1.一个可以密封不需要加其它密封装置，一般用于带压力的液体管连接另一个不可以密封需要加密封垫或其他密封件，一般用于无压力的管连接
2.密封管螺纹是PT牙有锥度16：1 有效螺纹6.5
二、管螺纹的简单解释：
管螺纹是位于管壁上用于连接的螺纹，有55度非密封管螺纹和55度密封管螺纹。
主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度锥管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆锥管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
三、图示：。
NPT，PT，G管螺纹的区别NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T730 6-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
管螺纹类别及说明1、用螺纹密封的管螺纹：（1）：圆柱内螺纹 Rp（2）：圆锥内螺纹Rc（3）：圆锥外螺纹 R牙形角：55°圆锥锥度：1:16 标注：Rc1/2/Rp1/2-LH（左旋，右旋不标）其他标注方法：ZG1/2、PT1/2（不分内外螺纹）尺寸代号每英寸牙数基面上的基本直径基准距离有效螺纹长度大径（基准直径）中径小径1/8 28 9.728 9.147 8.566 4 6.51/4 19 13.157 12.301 11.445 6.0 9.73/8 19 16.662 15.806 14.95 6.4 10.11/2 14 20.955 19.793 18.631 8.2 13.23/4 14 26.441 25.279 24.117 9.5 14.51 11 33.249 31.77 30.291 10.4 16.811/4 11 41.91 40.431 38.952 12.7 19.111/2 11 47.803 46.324 44.845 12.7 19.12、非螺纹密封的圆柱管螺纹牙形角：55°标注：G1/2-LH（左旋，右旋不标）尺寸代号每英寸牙数大径中径小径1/8 28 9.728 9.147 8.5661/4 19 13.157 12.301 11.4453/8 19 16.662 15.806 14.951/2 14 20.955 19.793 18.6313/4 14 26.441 25.279 24.1171 11 33.249 31.77 30.29111/4 11 41.91 40.431 38.95211/2 11 47.803 46.324 44.8453、60°圆锥管螺纹牙形角：60°标注：Z1/2 其他标注方法：NPT1/2-LH（左旋，右旋不标）锥度：1:16尺寸代号每英寸牙数基面上的基本直径基准距离装配余量大径（基准直径）中径小径1/8 27 10.242 9.489 8.736 4.012 2.8221/4 18 13.616 12.487 11.358 5.786 4.2343/8 18 17.055 15.926 14.797 6.096 4.2341/2 14 21.223 19.772 18.321 8.128 5.4433/4 14 26.568 25.117 23.666 8.611 5.4431 11.5 33.228 31.461 29.694 10.160 6.62711/4 11.5 41.85 40.218 38.451 10.668 6.62711/2 11.5 48.054 46.287 44.520 10.668 6.627注：内外螺纹的有效螺纹长度应不小于基准距离加装配余量之和。
管螺纹标注方法螺纹的标注方法一般概述 [文本] 1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为: 螺纹特征代号 (牙型) 尺寸代号、 (大径、导程、螺距、线数)、公差带代号(顶径中径)、旋合长度代号(短、中、长三种)、旋向代号(左旋右旋)。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法 [文本] 1、对于单线普通螺纹标注格式为(GB/T197-2003 2004 年执行) : [文本] 对于粗牙普通螺纹，不标注螺距，如 M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25 表示为细牙普通螺纹，螺距为 1.25。
公差代号按照: 中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹(杆)要比内螺纹(孔)要小一些。
外螺纹用小写字母表示，只有 e、f、g、h 四个字母，离 h 越近，间隙越小。
内螺纹用大写表示，只有 G, H 两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用 S、N、L 表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注 LH。
2、对于多线普通螺纹标注格式为: 对于多线螺纹用 Ph 导程 P(螺距)的标注方式表示,如 M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明(例如双线为 two starts;三线为 three starts;四线为 four starts)，标注的线数必须使用英文。

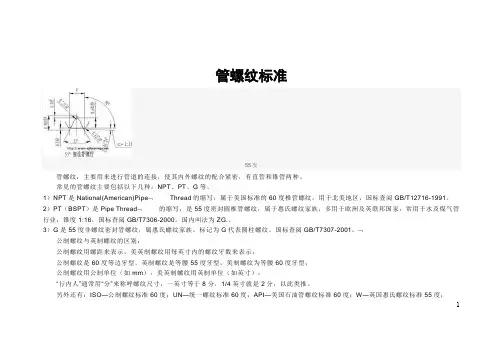

管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread 的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；.另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
