3.1弹簧刚度弹簧刚度计算公式为：前螺旋弹簧为近似圆柱螺旋弹簧：前n 8D Gd 31411Cs (1)1后螺旋弹簧为圆柱螺旋弹簧：后n 8D Gd 32422Cs (2)式中：G 为弹性剪切模量79000N/mm 2d 为螺旋弹簧簧丝直径，前螺旋弹簧簧丝直径d 1=11.5mm ，后螺旋弹簧簧丝直径d 2=12mm ；1D 为前螺旋弹簧中径，D 1=133.5mm 。
D 2为后螺旋弹簧中径，D 2=118mm 。
n 为弹簧有效圈数。
根据《汽车设计》（刘惟信）介绍的方法，判断前螺旋弹簧有效圈数为4.25圈，即n 前=4.25；后螺旋弹簧有效圈数为 5.5圈，即n 后=5.5。
前螺旋弹簧刚度：=18.93 N/mm后螺旋弹簧刚度：后n 8D Gd 32422Cs =22.6N/mm螺旋弹簧刚度试验值：前螺旋弹簧刚度：18.8N/mm ；1螺旋弹簧刚度计算公式，参考《汽车工程手册》设计篇3141116n Gd D Cs 前后螺旋弹簧刚度：22.78N/mm 。
前螺旋弹簧刚度和后螺旋弹簧刚度计算值与试验值基本相符。
G08设计车型轴荷与参考样车的前轴荷相差<2.0%，后轴荷相差<0.8%。
设计车型直接选用参考样车的弹簧刚度,刚度为：1Cs =18.8 N/mm ；2Cs =22.6 N/mm 。
3.5 减震器参数的确定汽车的悬架中安装减振装置的作用是衰减车身的振动保证整车的行驶平顺性和操纵稳定性。
下面仅考虑由减振器引起的振动衰减，不考虑其他方面的影响，以方便对减振器参数的计算。
汽车车身和车轮振动时，减振器内的液体在流经阻尼孔时的摩擦ARGδβ=M和液体的粘性摩擦形成了振动阻尼，将振动能量转变为热能，并散发到周围的空气中去，达到迅速衰减振动的目的。
汽车的悬架有了阻尼以后，簧载质量的振动是周期衰减振动，用相对阻尼比来评定振动衰减，相对阻尼比的物理意义是指出减振器的阻尼作用在与不同刚度和不同质量的悬架系统匹配时，会产生不同的阻尼效果。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊毕业设计（论文）客车悬架系统设计计算说明书院系：长安大学汽车学院指导教师：张平专业班级： 22010803学生姓名：杨文亮2012年6月18日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要目前我国的客车普遍采用的是传统钢板弹簧悬架，只有少数的高级客车才配置了空气悬架。
传统钢板弹簧的结构简单，成本较低。
而相对于传统机械钢板弹簧悬架而言，空气悬架具有乘坐更舒适、更好改善车辆的行驶平顺性等显著优点，但是造价也相对较高。
本文针对客车的悬架设计，在传统钢板弹簧悬架的基础上对前悬进行改进，前悬采用钢板弹簧与空气弹簧并联的混合式空气悬架，而后悬采用主副复合式钢板弹簧悬架。
前悬的混合式空气悬架能满足驾驶员舒适性的要求，而后悬架的主副复合式钢板弹簧降低了整车的生产成本。
对前、后悬架的主要零部件的尺寸进行设计计算，并运用CATIA进行建模和装配。
关键词混合式空气悬架，CATIA，主副复合式钢板弹簧悬架┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊ABSTRACTAt present, buses generally use the traditional leaf spring suspension in our country , only a handful of senior buses was equipped with air suspension. Traditional leaf spring structure is simple and with low cost . In contrastto traditional mechanical leaf spring suspension, the air suspension has more significant advantages, such as , more comfortable to ride, better improvement of the vehicle ride comfort. However , the cost is relatively high.This paper is about the bus suspension design .to improve the front suspension on the basis of the traditional leaf spring suspension , front suspension uses hybrid air suspension combined parallel with leaf springs andair springs , and then rear suspension uses primary and secondary compound leaf spring suspension. the front air suspension can meet the requirementsof driver comfort , but leaf spring in the rear suspension can reduce the manufacturing cost.Design and calculate the size parameters of the main components in the front and rear suspension, and modeling and assembly in use of CATIA.KEYWORDS: hybrid air suspension ,catia ,primary and secondary compound leafspring suspension┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录摘要 (II)ABSTRACT ......................................................................................................................... I II 第一章绪论 .. (1)1.1本课题研究的背景与意义 (1)1.2空气悬架技术发展概况 (2)1.2.1空气悬架发展历史 (2)1.2.2国外应用及技术研究状况 (3)1.2.3国内应用及技术研究状况 (4)1.3本课题研究的目的和内容 (5)目的： (5)内容： (5)第二章悬架概述及客车悬架方案的选定 (7)2.1 客车悬架的要求 (7)2.2方案确定 (7)2.3 空气悬架系统的特性 (8)2.4 悬架的分析 (8)2.5 混合式空气悬架 (9)2.6前悬架混合式空气弹簧设计 (11)2.6.1 设计依据 (11)2.6.2设计原则 (11)2.7 空气弹簧的结构 (11)2.8空气弹簧理论特性分析 (13)2.8.1空气弹簧的弹性特性 (13)2.8.2空气弹簧的负荷特性 (15)2.9 辅助机构设计 (17)2.9.1横向稳定装置 (17)2.9.2 横向稳定杆侧倾角刚度 (17)2.9.3横向稳定杆直径d (17)2.9.4缓冲块 (18)第三章后悬架复合式钢板弹簧设计 (19)3.1 钢板弹簧的布置方案 (19)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊3.2 主副复合式钢板弹簧 (19)3.3设计依据 (19)3.4后悬架主、副弹簧刚度分配 (20)3.5钢板弹簧的静挠度 (20)3.6钢板弹簧的满载弧高 (21)3.7 钢板弹簧的断面形状 (21)3.8钢板弹簧主片长度的确定 (22)3.9钢板弹簧片厚的计算 (22)3.10 钢板弹簧片宽的计算 (23)3.11 钢板弹簧片数的计算 (24)3.12 钢板弹簧各片长度的计算 (24)3.13钢板弹簧刚度的计算 (25)3.14钢板弹簧总成在自由状态下的弧高及曲率半径的计算 (26)3.15 钢板弹簧的强度验算 (28)第四章减振器设计 (30)4.1相对阻尼系数ψ (30)4.2减振器阻尼系数δ的确定 (31)4.3最大卸荷力的确定 (31)4.4筒式减振器工作缸直径D的确定 (31)结论 (32)致谢 (33)参考文献 (34)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论1.1本课题研究的背景与意义悬架是现代汽车上的重要组成之一，它把车架（或车身）与车轴（或车轮）弹性地连接起来。
1 悬架概述及悬架方案选定1.1 悬架的要求悬架的主要任务是传递作用在车轮和车架（或车身）之间的一切力和力矩，并且缓和路面传给车架（或车身）的冲击载荷，衰减由此引起的承载系统的震动，保证汽车行驶的平顺性；保证车轮在路面不平和载荷变化时有理想的运动特征；保证汽车的操纵稳定性，使汽车获得高速行驶能力。
悬架由弹性元件、导向装置、减震器、缓冲块和横向稳定器等组成。
导向装置由导向杆系组成，用来决定车轮相对于车架（或车身）的运动特性，并传递出弹性元件传递的垂直力以外的各种力和力矩。
当用纵置钢板弹簧弹性元件时，它兼起到导向装置的作用。
缓冲块用来减轻车轴对车架（或车身）的直接冲撞，防止弹性元件产生过大的变形。
装有横向稳定器的汽车，能减少转弯行驶时车身的侧倾角和横向角所引起的震动[2]。
在对此电动车的设计中，对其悬架提出的设计要求有：（1）保证汽车有良好的行驶平顺性[3]；（2）具有合适的衰减振动能力；（3）保证汽车具有良好的操纵稳定性；（4）汽车制动或加速时要保证车身稳定，减少车身纵倾；转弯时车身侧倾角要合适；（5）有良好的隔声能力；（6）结构紧凑、占用空间尺寸要小；（7）可靠地传递车身与车轮之间的各种力和力矩。
1.2 方案确定要正确的选择悬架方案和参数，在车轮上下跳动时，使主销的定位角变化不大、车轮运动与导向机构运动压迫协调，避免前轮摆振；汽车转向时应使之稍有不足转向特性。
此电动车悬架部分结构形式选定为：（1）前悬采用麦弗逊式（滑柱连杆式）独立悬架（2）后悬采用对称式钢板弹簧（无副簧）2 悬架结构形式分析2.1 悬架的分析悬架可分为非独立悬架和独立悬架两类。
非独立悬架的结构特点是左右车轮用一跟整体轴连接，再经过悬架与车身（或车身）连接，如图3.1（a）所示；独立悬架的结构特点是左右车轮通过各自的悬架与车架（或车身）连接，如图3.1（b）所示[4]。
以纵置钢板弹簧为弹性元件兼做导向装置的非独立悬架，其主要优点是结构简单，制造容易，维修方便，工作可靠。
3.1弹簧刚度弹簧刚度计算公式为：前螺旋弹簧为近似圆柱螺旋弹簧：前n 8D Gd 31411Cs (1)1后螺旋弹簧为圆柱螺旋弹簧：后n 8D Gd 32422Cs (2)式中：G 为弹性剪切模量79000N/mm 2d 为螺旋弹簧簧丝直径，前螺旋弹簧簧丝直径d 1=11.5mm ，后螺旋弹簧簧丝直径d 2=12mm ；1D 为前螺旋弹簧中径，D 1=133.5mm 。
D 2为后螺旋弹簧中径，D 2=118mm 。
n 为弹簧有效圈数。
根据《汽车设计》（刘惟信）介绍的方法，判断前螺旋弹簧有效圈数为4.25圈，即n 前=4.25；后螺旋弹簧有效圈数为 5.5圈，即n 后=5.5。
前螺旋弹簧刚度：=18.93 N/mm后螺旋弹簧刚度：后n 8D Gd 32422Cs =22.6N/mm螺旋弹簧刚度试验值：前螺旋弹簧刚度：18.8N/mm ；1螺旋弹簧刚度计算公式，参考《汽车工程手册》设计篇3141116n Gd D Cs 前后螺旋弹簧刚度：22.78N/mm 。
前螺旋弹簧刚度和后螺旋弹簧刚度计算值与试验值基本相符。
G08设计车型轴荷与参考样车的前轴荷相差<2.0%，后轴荷相差<0.8%。
设计车型直接选用参考样车的弹簧刚度,刚度为：1Cs =18.8 N/mm ；2Cs =22.6 N/mm 。
3.5 减震器参数的确定汽车的悬架中安装减振装置的作用是衰减车身的振动保证整车的行驶平顺性和操纵稳定性。
下面仅考虑由减振器引起的振动衰减，不考虑其他方面的影响，以方便对减振器参数的计算。
汽车车身和车轮振动时，减振器内的液体在流经阻尼孔时的摩擦ARGδβ=M和液体的粘性摩擦形成了振动阻尼，将振动能量转变为热能，并散发到周围的空气中去，达到迅速衰减振动的目的。
汽车的悬架有了阻尼以后，簧载质量的振动是周期衰减振动，用相对阻尼比来评定振动衰减，相对阻尼比的物理意义是指出减振器的阻尼作用在与不同刚度和不同质量的悬架系统匹配时，会产生不同的阻尼效果。
5.1。

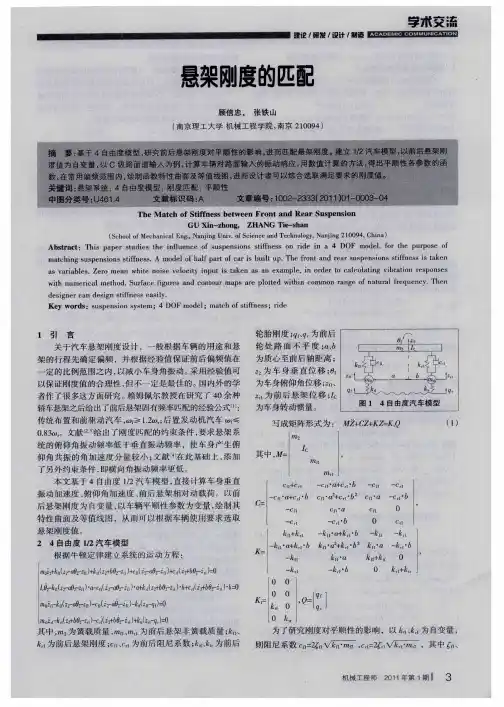

1悬架的弹性特性和工作行程对于大多数汽车而言，其悬挂质量分配系数：ab =0。
8～1.2，因而可以近似地认为e =1，即前后桥上方车身部分的集中质量的垂向振动是相互独立的，并用偏频21,n n 表示各自的自由振动频率，偏频越小，则汽车的平顺性越好.一般对于采用钢制弹簧的轿车，1n 约为1～1.3Hz （60 — 80次/ min ）， 2n 约为1。
17 ～1。
5Hz ,非常接近人体步行时的自然频率.载货汽车的偏频略高于轿车，前悬架约为1.3Hz ，后悬架则可能超过1。
5Hz 。
为了减小汽车的角振动，一般汽车前、后悬架偏频之比约为1n /2n = 0.85～0.95。
具体的偏频选取可参考表5-1：表5-1 汽车悬架的偏频、静挠度和动挠度车满载时偏频 n / Hz满载时静挠度 f c / 满载时动挠度 f d /空载满载1c f 2c f2d f 载货汽车1.0~1.451。
17～1。
6~11 5~9 6～9 6~8由上表选取货车满载时前后悬架的偏频分别为：1n =1.4Hz,2n = 1。
5Hz 所以1n /2n =1。
4 / 1。
5 = 0.93，满足要求。

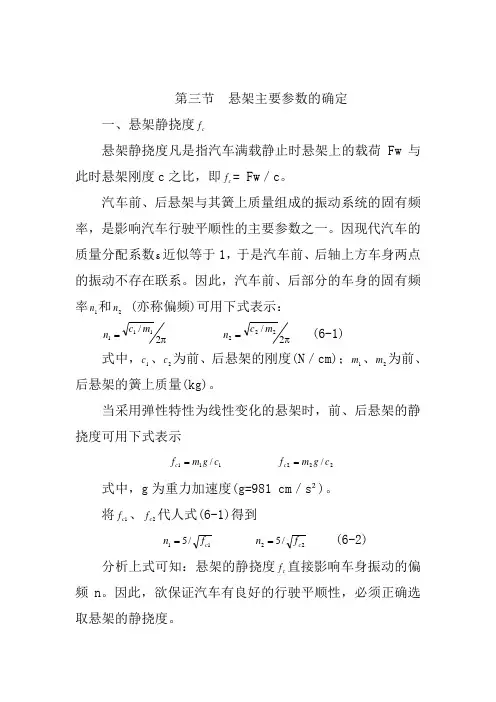

当ε=1时，汽车前、后桥上方车身部分的垂向振动频率21,n n 与其相应的悬架 刚度1s C 和2s C ,以及悬挂质量1s m 和2s m 之间有如下关系:11111222221212s s s s s s s s C gC n m G C gC n m G ππ⎫==⎪⎪==………………………………………………5-1式中: g ——重力加速度，g =98102/s mm ; 1s C ,2s C ——前、后悬架刚度，N / m ； 1s G ，2s G -—前、后悬架簧载重力,N 。
为了求出前后悬架的垂直刚度，必须先求出前后悬架的簧载质量m s 1 和m s 2 。
而 m s 1 和m s 2 可以通过满载时前后轮的轴荷减去前后非簧载质量得到。
乘用车悬架设计课程设计一、课程目标知识目标：1. 理解乘用车悬架的基本原理和功能，掌握悬架系统的分类及特点。
2. 学习乘用车悬架的各组成部分及其作用，了解各部件间的相互关系。
3. 掌握乘用车悬架设计的基本要求，了解影响悬架性能的主要因素。
技能目标：1. 能够分析不同类型乘用车悬架的优缺点，并进行合理选择。
2. 学会运用相关知识，对乘用车悬架进行简单设计和计算。
3. 培养学生的团队协作和沟通能力，能够就悬架设计问题进行讨论和交流。
情感态度价值观目标：1. 培养学生对汽车工程技术的兴趣，激发学生探索新知识和新技术热情。
2. 增强学生的环保意识，认识到汽车悬架设计在节能减排中的重要性。
3. 树立正确的价值观，认识到科学技术对社会和人类生活的影响。
本课程针对高中年级学生，结合学科特点和教学要求，注重理论与实践相结合，旨在培养学生的创新思维和实际操作能力。
通过本课程的学习，学生能够掌握乘用车悬架设计的基本知识，具备初步的设计和计算能力，同时培养良好的团队合作和沟通能力。
二、教学内容1. 乘用车悬架基本原理：介绍悬架系统的功能、分类及工作原理，包括独立悬架和半独立悬架的特点及应用。
教材章节：第二章 悬架系统概述2. 悬架系统主要部件：学习弹簧、减振器、稳定杆等主要部件的结构和作用，分析各部件对悬架性能的影响。
教材章节：第三章 悬架系统主要部件3. 悬架设计要求及性能影响因素：探讨乘用车悬架设计的基本要求，分析影响悬架性能的主要因素，如刚度、阻尼等。
教材章节：第四章 悬架设计要求及性能影响因素4. 悬架设计实例分析：通过实例分析，学习乘用车悬架的设计过程，掌握简单设计和计算方法。
教材章节：第五章 悬架设计实例分析5. 悬架设计软件应用：介绍常见悬架设计软件的使用方法，让学生了解现代化设计工具在悬架设计中的应用。
教材章节：第六章 悬架设计软件应用教学内容按照以上安排进行，注重理论与实践相结合，使学生在掌握基本知识的同时，能够运用现代化设计工具进行悬架设计。
