石家庄 实验室通风系统设计方案

实验室通风系统工程施工方案一、项目概况本实验室通风系统工程旨在改善实验室的空气质量和保障实验室操作人员的健康和安全。

本方案将对实验室通风系统进行设计、施工和调试，确保其正常运行和有效工作，以满足实验室的通风需求。

二、设计方案1.系统类型：选择新风机组加末端空气处理设备的方式，以新风机组为主体，通过风管将新风输送到实验室，末端采用空气处理设备对空气进行净化和调节。

2.新风机组：根据实验室的使用人数和面积确定新风机组的风量和规格，选择高效节能的新风机组，并设置适当的过滤装置，以确保进入实验室的新风质量。

3.风管系统：根据实验室布局和需要，设计合理的风管走向和布置方案，采用合适的材料和断面尺寸，确保风道与设备的连接紧密可靠，避免漏风现象的发生。

4.末端空气处理设备：配备空气净化设备，包括过滤器、加湿器和除湿器等，以根据实验室的具体要求对空气进行进一步的处理和调节，提高空气质量。

5.控制系统：采用先进的自动控制系统，实现对通风系统的自动调节和控制，可以根据实验室内外的温度、湿度和气流情况等，自动调节风量和温湿度等参数。

三、施工方案1.施工准备：根据设计方案，准备所需的施工材料、设备和工具。

对实验室进行安全检查，确保施工过程中的安全性。

2.安装风管系统：根据设计方案，进行风管的布置和连接安装。

选择适当的风管材料和规格，采用密封连接方式，确保风管系统的完整性和密封性。

3.安装新风机组和末端空气处理设备：根据设计方案和制造商的要求，进行新风机组和空气处理设备的安装和连接。

检查设备的运行状态和连接是否正常。

4.安装控制系统：根据设计方案，安装和调试控制系统设备。

确保各个设备之间的接线正确，各项参数调节合理，控制系统能够正常运行。

5.施工验收：对通风系统进行全面的验收。

检查系统的运行情况和安全性能，测试系统的风量和温湿度控制效果。

对于问题和不足之处，及时进行调整和改进。

四、施工安全1.工作人员必须具备相关的技术和操作经验，参加安全培训，熟悉施工工艺和流程，并佩戴个人防护装备。

实验室通风系统方案随着科学技术的发展和实验室研究的进步，实验室通风系统的设计和构建变得越来越重要。

一个良好的实验室通风系统不仅可以提供舒适的工作环境，还可以保证实验环境的安全和有效性。

本文将介绍一个基本的实验室通风系统方案，以满足实验室的需求。

首先，实验室通风系统的设计应符合国家相关安全标准。

应确保实验室内的有害化学物质、气体和粉尘等污染物能够有效地排放，减少对实验人员和环境的危害。

通风系统应具备高效的净化功能，包括过滤、吸附和分离等，以确保实验室内空气质量达到国家标准。

其次，实验室通风系统应具备高效的排风和供风功能，以保证实验室内的空气流通。

应根据实验室的具体需求，设计合适的风量和风速，以保持实验室内空气的新鲜和稳定。

排风系统应配置合适的排风口和排风管道，以确保污染物能够顺利排出实验室。

同时，实验室通风系统也应提供良好的舒适性。

实验室内的环境温度、湿度和噪音水平应控制在合理范围内，以提供一个舒适的工作环境。

通风系统应根据实验室的具体情况，合理调节供风和排风口的位置和数量，以达到最佳的舒适性。

最后，为了节能和环保，实验室通风系统应具备高效的能源利用和可持续发展的特点。

通风系统应采用节能型设备和先进的控制系统，以最大程度地减少能源消耗和排放量。

可考虑采用风能、太阳能等可再生能源作为通风系统的能源供应，减少对传统能源的依赖。

在实验室通风系统的具体设计中1.通风系统的布局应合理，以保证实验室内所有区域的空气流通。

应根据实验室的功能和需求，合理布置供风和排风口和管道，保证空气在实验室内的有效流通。

2.通风系统应具备过滤和净化功能，以保证实验室内的空气质量。

可以采用高效过滤器和空气净化器等设备，对空气中的有害物质进行净化和处理。

3.通风系统的控制应智能化和自动化，以提高工作效率和节能性。

可以采用智能化的控制系统和传感器，对空气质量、温度、湿度等参数进行实时监测和调控。

4.通风系统的材料和设备应符合国家标准，保证质量与安全。

实验室通风系统工程的设计1.考虑实验室的布局和功能：实验室通风系统的设计应该根据实验室的布局和功能来确定通风需求。

不同实验室的通风要求可能有所不同，如化学实验室需要更高的通风效果来排除有害气体，生物实验室需要更好的过滤系统来防止微生物的扩散等。

2.确定通风系统的具体要求：根据实验室的需求确定通风系统的具体要求，如需要的风量、风速、温度和湿度等。

这些要求应该考虑实验室的大小、人员数量、实验设备和用途等因素。

3.设计通风系统的布局：根据实验室的布局和需求，设计合适的通风系统布局。

通风系统应该能够均匀地分布新鲜空气，并有效地排除室内的污染物。

通风系统的布局还应该考虑到实验设备和其他设备的摆放位置，以避免通风死角和设备之间的干扰。

4.选择合适的通风设备：根据实验室的需求选择合适的通风设备，如风机、空调系统、过滤器等。

通风设备的选择应该考虑到其风量、风速、噪音和能耗等因素。

在选择通风设备时，也应该考虑其可靠性和维护成本。

5.设计通风系统的控制系统：为了确保通风系统的正常运行和实验室的安全性，需要设计合适的控制系统。

控制系统应该能够监测和调节实验室内的温度、湿度和风速等参数，以达到预设的要求。

控制系统还应该能够及时检测到故障和异常，并采取相应的措施保证实验室的安全性。

6.考虑节能和环保：在设计实验室通风系统时，应该考虑节能和环保的因素。

合理选择通风设备和控制系统，采用高效的过滤器和能源回收装置，可以降低能耗和环境污染。

7.定期检查和维护：一旦通风系统建成并投入使用，定期的检查和维护是保证其正常运行的关键。

定期检查和维护可以及时发现和修复问题，避免由于通风系统故障导致的实验不准确或安全事故。

综上所述，实验室通风系统工程设计是一个综合性的工程，需要考虑多个因素并进行合理的规划和设计。

只有在合理规划和设计的基础上，才能确保实验室内的空气质量和实验的准确性、安全性。

同时，节能和环保也是设计的重要考虑因素，有助于保护环境和节约能源。

实验室通风系统设计一、实验室通风装置：1、万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；2、原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；3、排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

4、实验室主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。

轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。

风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。

风机的型号的选择，是根据风量和风压来选择的。

二、风量设计计算1 、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S·V·h·μ=L·H·3600·μ其中G：排风量S：操作窗开启面积V：面风速h: 时间（1小时）L: 通风柜长度H: 操作窗开启高度μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h经验值：1200L的通风柜排风量一般为1500 m3/h1500L的通风柜排风量一般为1800 m3/h1800L的通风柜排风量一般为2000 m3/h注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法原子吸收罩排风量的计算方法：根据罩口风速来确定排风量（罩口风速的一般取值：1~2 m3/h）计算公式：G=πR²·V·3600·μ其中G:排风量R:罩口半径V:罩口风速μ:安全系数（1.1~1.2）经验值：一般情况下原子吸收罩的排风量在500~600 m3/h整体通风的排风量计算方法计算公式：G=V·n·h=L·W·H·n·h其中G:排风量V:房间体积n:换气次数（一般取8~12次）h:时间（1小时）换气次数参考值实验室化学有机合成有毒实验 P级实验生物医药物理次 /小时 6-20 15-18 20-30 15-30 5-30 5-10 3-82、风压的计算管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。

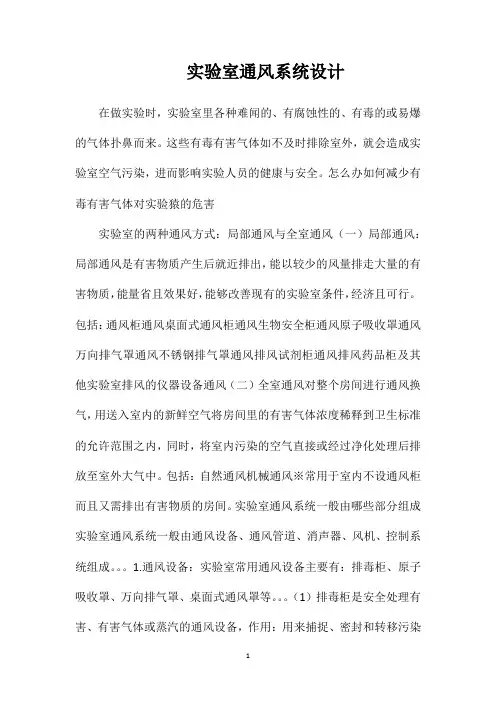

实验室通风系统设计在做实验时，实验室里各种难闻的、有腐蚀性的、有毒的或易爆的气体扑鼻而来。

这些有毒有害气体如不及时排除室外，就会造成实验室空气污染，进而影响实验人员的健康与安全。

怎么办如何减少有毒有害气体对实验猿的危害实验室的两种通风方式：局部通风与全室通风（一）局部通风：局部通风是有害物质产生后就近排出，能以较少的风量排走大量的有害物质，能量省且效果好，能够改善现有的实验室条件，经济且可行。

包括：通风柜通风桌面式通风柜通风生物安全柜通风原子吸收罩通风万向排气罩通风不锈钢排气罩通风排风试剂柜通风排风药品柜及其他实验室排风的仪器设备通风（二）全室通风对整个房间进行通风换气，用送入室内的新鲜空气将房间里的有害气体浓度稀释到卫生标准的允许范围之内，同时，将室内污染的空气直接或经过净化处理后排放至室外大气中。

包括：自然通风机械通风※常用于室内不设通风柜而且又需排出有害物质的房间。

实验室通风系统一般由哪些部分组成实验室通风系统一般由通风设备、通风管道、消声器、风机、控制系统组成。

1.通风设备：实验室常用通风设备主要有：排毒柜、原子吸收罩、万向排气罩、桌面式通风罩等。

（1）排毒柜是安全处理有害、有害气体或蒸汽的通风设备，作用：用来捕捉、密封和转移污染物以及有害气体，放置其逃逸到实验室内，这样通过吸入工作区域的污染物，是操作者吸入接触的污染物最小化。

排毒柜内的气流是通过排风机将实验室内的空气吸进排毒柜，将排毒柜内污染的气体稀释并通过通风系统排到户外后，可以达到低浓度扩散。

（2）万向抽气罩是进行局部通风的首选，安装简单、定位灵活。

通风性能良好，能有效保护实验室工作人员的人身安全，适用于液相色谱、气相色谱或废气量不大且没有高温的实验。

（3）原子吸收罩主要适用于原子吸收仪等涉及高温且需要局部通风的大型精密仪器，要求定位安装，也是整体实验室规划中必须考虑的因素之一。

（4）桌面通风罩主要适用于有机化学或需要长时间蒸馏的实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。

实验室通风系统设计实验室通风系统设计实验室通风系统是实验室安全和健康的关键组成部分，为了保护实验室工作者和环境，设计者必须建立一个恰当的通风系统。

本文将介绍实验室通风系统的设计要素，包括实验室通风系统的种类、通风量的计算、气流方向和过滤设备的选择。

实验室通风系统种类实验室通风系统一般分为两种：一种是负压通风系统，一种是正压通风系统。

负压通风系统可以避免危险化学品等污染物在实验室内扩散到其他区域，因为气流总是从外部流进实验室。

这种系统一般用于生物实验室、病毒学实验室、放射实验室等具有强污染性的实验室。

正压通风系统则是将气流从实验室内部排出，从而保证室内气压大于室外气压，尽可能防止有害物质从外部进入实验室，因此它通常被用于一些更清洁的实验室，如纯水实验室、化妆品实验室等。

通风量的计算通风系统的基本参数是通风量，通风量需要根据实验室的面积和预计实验室内产生的有害气体和粉尘浓度而定。

为了计算通风系统所需的通风量，设计者需要确定以下信息：1. 实验室的面积和室高；2. 实验室的用途；3. 实验室所使用的化学品以及实验时可能产生的有毒气体和粉尘的种类和浓度；4. 实验室内的人数；5. 实验室内设备的数量和功率。

所有这些因素都需要及时考虑，以确定通风量的要求和通风系统的设计参数。

气流方向正确的气流方向对于实验室的安全和健康至关重要。

设计师必须确定实验室内的气流方向以避免有害气体和粉尘的有害后果。

实验室通常分为几个不同的区域，需要确定气流方向的区域主要包括实验区、存放区和办公区。

实验区实验区是最易受污染的区域，为了防止污染物进入通风系统，气流方向需要向实验区移动，从室内向室外排放。

存放区存放区通常储存大量的化学物品和实验设备。

由于这些物品可能会释放出有毒气体和气味，它需要一个开放的通风系统来排放气体。

气流方向应该从存放区<strong>排到实验区</strong>, 在这个过程中也必须考虑气流的温度和湿度变化。

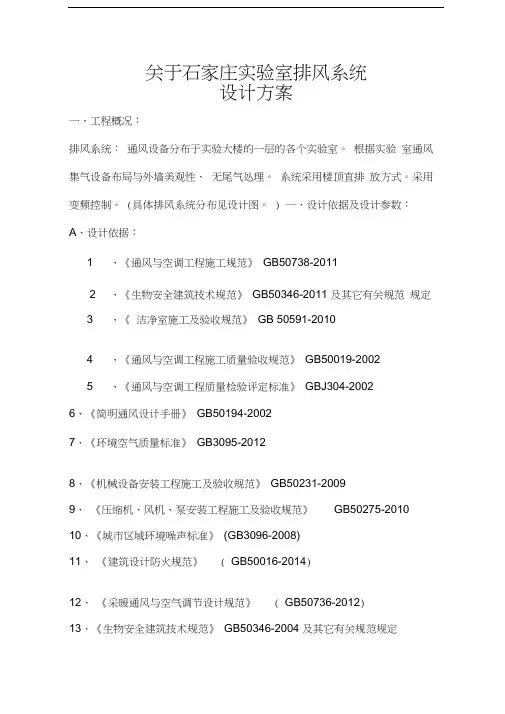

关于石家庄实验室排风系统设计方案一、工程概况：排风系统：通风设备分布于实验大楼的一层的各个实验室。

根据实验室通风集气设备布局与外墙美观性、无尾气处理。

系统采用楼顶直排放方式。

采用变频控制。

(具体排风系统分布见设计图。

) 一、设计依据及设计参数：A、设计依据：1 、《通风与空调工程施工规范》GB50738-20112 、《生物安全建筑技术规范》GB50346-2011 及其它有关规范规定3 、《洁净室施工及验收规范》GB 50591-20104 、《通风与空调工程施工质量验收规范》GB50019-20025 、《通风与空调工程质量检验评定标准》GBJ304-20026、《简明通风设计手册》GB50194-20027、《环境空气质量标准》GB3095-20128、《机械设备安装工程施工及验收规范》GB50231-20099、《压缩机、风机、泵安装工程施工及验收规范》GB50275-201010、《城市区域环境噪声标准》(GB3096-2008)11、《建筑设计防火规范》( GB50016-2014)12、《采暖通风与空气调节设计规范》( GB50736-2012)13、《生物安全建筑技术规范》GB50346-2004 及其它有关规范规定3．设计参数：1、支管内风速6~8m/s,干管内风速 < 13m/s通风设备设计风量: 单台1500*800型排毒柜设计排风量为500~2000m3/h单台1800*900*450药品柜设计排风量为200m3/h单台万向抽气罩和原子罩设计风量为300m3/h4.根据国家有关规定，风管系统类别划分如下表：根据上表，整个通风系统均为高压系统三、通风系统划分及介绍：1、通风系统划分方式：通风系统划分要根据建筑功能、平面分布及甲方的使用要求，综合技术、经济、管理等因素。

本工程中实验室排风系统采用楼顶排放方式，排风管道直接接到屋顶，风机安装在楼顶。

2、通风管道：A、高压系统管道采用PP材质；方管采用焊接法兰对锁连接，；圆形管材采用插接式；B、管材壁厚按上表选用，质量达到国家相关标准。

实验室是用于完成各种实验工作的特殊场所，其通风系统设计的好坏，直接关系到实验人员的身体健康、实验数据的准确性、实验室的初投资及运行费用。

在实验操作过程中可能产生有毒有害气体，为确保实验人员安全，产生有毒有害气体的室验，尽量在排风柜或生物安全柜内进行，不能在排风柜内进行的，要设局部排风罩、万向排气罩等局部排风设施，同时，验室要设全面通风（或称辅助排风）。

通风系统设计的目的，是要控制排风柜内的有毒有害气体不外逸，满足房间换气次数要求，维持房间正确的压力，为实验人员提供一个安全、舒适的工作环境。

1、实验室常用的通风系统实验室通风系统经历了定风量系统、双风量系统、变风量系统三个发展阶段。

1.1排风系统1.1.1定风量系统排风机采用单速定频风机，排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用该系统所带排风柜不宜大于3个，该系统优点是投资小，控制简单；缺点是排风柜面风速难以保证，会有部分有毒有害气体从排风柜中逸出（面风速过小或过大都能造成气体从排风柜中逸出），且运行费用高。

1.1.2双风量系统排风机采用双速风机，较定风量系统有所改进，但没有从根本上改变定风量系统的缺点，采用该系统所带排风柜不宜大于5个，目前应用不多。

1.1.3变风量系统排风机采用变频风机，在排风主风道上设压力传感器，将压力传感器测得的压力与设定压力值比较，由变频器调节风机转速，达到调节风量的目的。

在变风量系统中排风柜采用面风速控制，采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速，当操作人员出现在排风柜前时，红外探头传感器输出信号，将排风柜面风速设定到高排风量模式，此时排风柜面风速控制在0.5m/s,当操作人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定到低排风量模式，此时排风柜面风速控制在0.3m/s，当实验室内无人时，排风柜面设定到最小排风量模式，即值班排风模式，维持排风柜和管道中保持负压，保证有毒有害气体不外逸，有时为满足实验室最小排风量要求，房间还要设辅助排风，当排风柜排风量不满足实验室最小排风量要求时，辅助排风自动打开，保证实验室最小排风量。

一、实验室通风系统实验室供排风系统是整个实验室设计和建设过程中规模最大、影响最广泛的系统之一。

供排风系统完善与否，直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。

实验室内往往存在许多不利于人体健康的化学物质污染源，特别是有害气体，将其排除非常重要。

但与此同时，能源往往会被大量的消耗，因而实验室的通风控制系统的要求渐高，从早期CV（定风量)，2-State（双稳态式），VAV（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的需要。

总之，实验室通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

实验室通风系统二、实验室通风要求：保持实验室适当的通风有人模式: 每小时换气次数不少于10次无人模式: 每小时换气次数4次保持实验室的压差（正压或负压）保持适当的实验室的环境条件温度湿度稳定性三、实验室通风空调系统的设计要考虑以下几个主要因素：（1）保证实验室的安全性，保证一定数量的换气次数；（2）解决实验室通风系统负压的设计和系统控制；（3）在满足换气次数和全新风条件下，控制能耗。

（4）系统稳定可靠。

实验室通风要求新风全部来自室外，然后100%排出室外，通风柜的排气不在室内循环。

化学实验室换气要求每小时大于10次，物理实验室每小时大于10次，实验室无人时换气可减少为6次。

实验室通风柜设计数量要足够，并且不作为唯一的室内排风装置，仪器室或产生危险物质的仪器上方设局部排风系统。

实验室的补风一部分来自空调系统直接送入实验室的新风，这部分新风根据实验室排风量的变化而变化；另一部分通过空调系统送入非实验室区域的走道、房间再通过实验室的门缝补给。

实验室的负压通过送、排风风量和送排风口的布置来实现，气流组织从办公、管理用房、内走道、到产生危险物质的实验房间。

通风柜的位置布置在远离空气流动、紊流大的地方，远离行走区域和空气新风区。

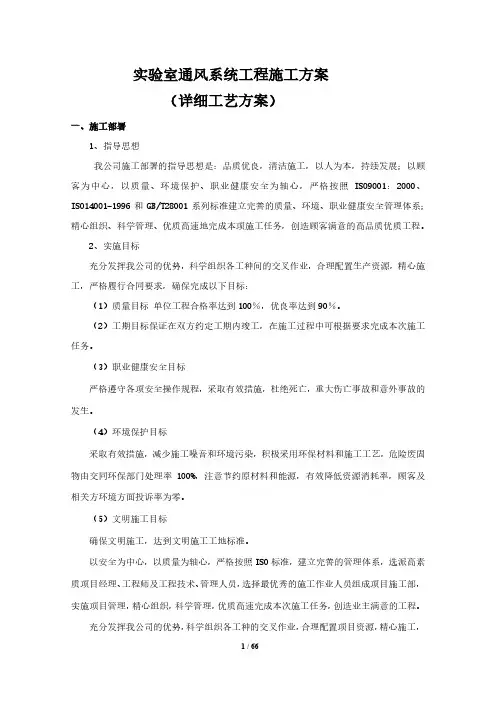

实验室通风系统工程施工方案（详细工艺方案）一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。

2、实施目标充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。

（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据要求完成本次施工任务。

（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。

（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。

（5）文明施工目标确保文明施工，达到文明施工工地标准。

以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。

充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成以下目标：为了提供施工项目管理的组织保证，形成责任制和信息沟通体系，特制定如下的管理组织机构：项目部：设项目经理一名，项目总工一名，负责组织领导工作。

工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。

实验室通风系统设计方案说明一、工程概况：实验室设于一楼，实验室中有9台通风柜和12个万象吸风罩，风机安装于楼顶。

根据现场情况及客户的要求，我公司将实验室通风工程分为4个排风系统和一条补风管道（给通风柜内补风），风管主管由屋顶开孔引出。

二、排风系统简介：通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。

为保证工作区风速均匀，对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。

通风柜按照进风方式分类也分三类。

通过室内进风在柜内循环后排出室外称为全排风式，这是应用非常广泛的一种类型。

当通风柜设置于采暖或对温湿度有控制要求房间时，为节省采暖，空调能耗，采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。

再一种就是变风量控制式的通风柜。

普通的定风量系统需要人工调整固定叶片的风阀，调节通风柜的排风量，当调节阀门到某一角度时达到希望的面风速。

变风量控制是通过调节阀门的传感器改变风量达到给定的面风速，当然标准式成本低、变风量成本高，适用于要求精度高的场合。

通风柜按照使用状态分类可分为整体式下部开放式、落地式、两面式、三面玻璃式、桌上式、连体式以及根据不同实验使用需要而设计的对放射性实验的、对合成实验的，对过氯酸实验的专用通风柜。

排风系统:1、本系统通风设备有：1500*800*2350mm通风柜9台、风罩12台。

2、风机选型：A:系统设计理论流量为12194，风机采用防腐蚀玻璃钢离心风机，数量：3 台，型号：F4-72-6A 4Kw；安装在楼顶。

B:系统设计理论流量为7164，风机采用防腐蚀玻璃钢离心风机，数量：1 台，型号：F4-72-5A 2.2Kw；安装在楼顶。

风机性能参数：Ne=4kw Qe=12194 Pe=716Pa n=1450rpmNe=2.2kw Qe=7164 Pe=580Pa n=1450rpm3、系统控制：采用PLC变频控制系统，自动跟踪、调节系统风量；排毒柜等通风设备加装调风阀，控制设备风量；风机入口处加装消声器，对系统排气进行噪声处理。

实验室通风主要采用以下步骤和方案（1）实验室根据工艺要求和功能布置选择一定数量的通风柜，有的还兼有部分局部排风罩。

通常校核下来换气次数远远大于10次，一般在20-30次以上，满足换气次数要求。

但是此换气次数是按照通风最大开启面积计算的通风量，资料和经验表明100台通风柜99%的时间只有18个或更少的人在使用。

故还应校核通风柜最小开启面积时的通风量和换气次数，若小于换气次数要求，则增加综合排风系统。

（2）实验室通风采用全新风系统，通风柜的排气不在室内循环。

由于实验室要求房间相对其他辅助区域为负压。

所以实验室的新风量设计为排风量的70﹪-80﹪。

另外20﹪-30﹪的新风送至实验室辅助房间、办公、管理用房、内走道等，再由门窗缝隙补充到房间。

（3）通风柜的风量平衡可以采用定风量控制系统，即排风量恒定，送风量和门窗缝隙补充风量恒定。

此方法适用于最大排风量满足最小换气次数要求的实验室。

对于排风量远大于最小通风量要求的房间还可以采用两段式通风控制系统保证风量平衡，即根据通风柜的位移信号，排风机、送风机有2种送风工况，低风量工况应用于维持最小换气次数的要求，节约能耗。

此情形药检所采用了变风量控制系统。

通风柜风量变化时，排风量也会相对变小，此时要求放置在屋顶的排风机随着通风柜柜门的位置变化而变频，降低风量，保证通风柜面风速恒定。

同时自控系统改变全新风风机的频率，降低风量，维持负压平衡。

变风量系统可以降低系统能耗。

系统最大、最小换气次数接近则考虑采用定风量系统，使得系统简单，降低初投资。

实验室压力控制和最小通风量的控制除了设备选型因素以外，实验室通风系统设计和控制系统是关键因素，要保证系统的反应时间要足够短（<1秒），通风系统不平衡会导致通风柜排风和捕捉能力散失，气流流出实验室，建筑物内压力不稳定。

西安博尔实验室装备配套有限公司服务业务范围覆盖实验室建设的全周期，涵盖实验室整体规划设计、实验室家具生产包括实验台、通风柜、实验台柜等，实验室智能变风量通风系统，实验室集中供气系统，实验室三废处理实验室装修及实验室智能化等多个专业领域，拥有设计咨询、销售、安装施工、售后维保等强大的服务团队。

实验室通风系统设计一、通风系统的分类1、全面通风：在整体房间内进行全面的空气交换。

当有毒有害的气体大面积的扩散到实验台空间时，必须要及时排出，同时还要有一定的新鲜空气进行补充。

把有毒有害的气体控制在规定的范围内。

2、局部通风：将有毒有害的气体通过小的操作设施进行局部的通风处理，防止扩散到整个房间；还可根据气体浓度的大小选择强制排风。

强制排风可称机械排风，利用局部排风把所产生的风压借助通风管道进行整体排放。

对于排放到空气中的废气，其有害物质的排放标准超过国家规定的排放标准时，不能直接排放到大气中污染环境；必须根据该气体的化学性质经中和反应吸收处理使其浓度低于排放标准后，方可排放到大气中。

二、风量的选择风量的选择是根据房间排风要求大小来进行的，每行业每个专业都有不同的标准要求，这根本就没有怎样选的问题。

风机的选择跟转速/功率/压值都有关系，风机的压力跟通风系统的阻值有关系，当然是很重要的。

三、通风管设计要点1、一台通风柜与一台通风机，用单一管道连接是最好的方法。

2、不能用单一管道连接的，只限于同层同一房间的可采用互相并连。

3、通风机尽可能安装在管道的末端（屋顶上等处）。

4、管道长度越短越好。

5、一台通风柜连接的通风柜越烧越好。

排风通道尽可能直立，而且通道越高越好。

6、如需改变风道风速，则应配置相应的变频调整系统。

7、排风通道的末端应尽量避开补风管道送气口，防止排出的有害气体通过排风管道再被送至通风柜。

四、风机选择1、正确选择风机，是保证通风系统正常、经济运行的一个重要条件。

所谓正确选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机；选择的风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。

具体选择方法和步骤如下：2、根据被输送气体的性质，选用不同用途的风机。

例如，输送清洁空气，或含尘气体流经风机时已经过净化，含尘浓度不超过150mg／m3 时，可选择一般通风换气用的风机；输送腐蚀性气体，要选用防腐风机；输送易燃、易爆气体或含尘气体时，要选用防爆风机或排尘风机。

实验室是用于完成各种实验工作的特殊场所，其通风系统设计的好坏，直接关系到实验人员的身体健康、实验数据的准确性、实验室的初投资及运行费用。

在实验操作过程中可能产生有毒有害气体，为确保实验人员安全，产生有毒有害气体的室验，尽量在排风柜或生物安全柜内进行，不能在排风柜内进行的，要设局部排风罩、万向排气罩等局部排风设施，同时，验室要设全面通风（或称辅助排风）。

通风系统设计的目的，是要控制排风柜内的有毒有害气体不外逸，满足房间换气次数要求，维持房间正确的压力，为实验人员提供一个安全、舒适的工作环境。

1、实验室常用的通风系统实验室通风系统经历了定风量系统、双风量系统、变风量系统三个发展阶段。

1.1排风系统1.1.1定风量系统排风机采用单速定频风机，排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用该系统所带排风柜不宜大于3个，该系统优点是投资小，控制简单；缺点是排风柜面风速难以保证，会有部分有毒有害气体从排风柜中逸出（面风速过小或过大都能造成气体从排风柜中逸出），且运行费用高。

1.1.2双风量系统排风机采用双速风机，较定风量系统有所改进，但没有从根本上改变定风量系统的缺点，采用该系统所带排风柜不宜大于5个，目前应用不多。

1.1.3变风量系统排风机采用变频风机，在排风主风道上设压力传感器，将压力传感器测得的压力与设定压力值比较，由变频器调节风机转速，达到调节风量的目的。

在变风量系统中排风柜采用面风速控制，采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速，当操作人员出现在排风柜前时，红外探头传感器输出信号，将排风柜面风速设定到高排风量模式，此时排风柜面风速控制在0.5m/s,当操作人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定到低排风量模式，此时排风柜面风速控制在0.3m/s，当实验室内无人时，排风柜面设定到最小排风量模式，即值班排风模式，维持排风柜和管道中保持负压，保证有毒有害气体不外逸，有时为满足实验室最小排风量要求，房间还要设辅助排风，当排风柜排风量不满足实验室最小排风量要求时，辅助排风自动打开，保证实验室最小排风量。

实验室排风工程建设方案一、前言实验室排风工程是实验室建设中十分重要的部分，排风系统的设计直接关系到实验室的安全和实验环境的舒适度。

本方案将对实验室排风系统的建设进行详细规划和分析，旨在为实验室排风工程的建设提供有效的指导和参考。

二、实验室排风系统的设计原则1. 安全性原则：排风系统设计必须保障实验室内的有害气体、气味、粉尘和有毒有害气体能够及时有效地排出室外，保障实验室的室内空气质量。

2. 能耗原则：排风系统设计应该在满足安全性要求的前提下，尽量减少系统的运行能耗，降低实验室的运行成本。

3. 环保原则：排风系统设计应该尽量减少对环境的影响，减少对周围居民的干扰和污染。

4. 综合利用原则：排风系统设计应充分利用现有资源，尽量降低建设成本。

三、实验室排风系统的建设方案1. 排风风管系统排风系统的核心是排风风管系统，其设计应遵循以下原则：1) 选用优质风管材料：应选用防腐蚀、耐高温的风管材料，如不锈钢、玻璃钢等，以保证风管的使用寿命。

2) 合理布局：排风风管的布局应该合理，尽量减少风管的弯折和阻力，以降低系统的运行能耗。

3) 安全阀门设置：在排风风管系统中应设置适当的安全阀门，以应对突发情况，确保系统的安全稳定运行。

2. 排风风机系统排风风机是排风系统的核心设备，其设计应遵循以下原则：1) 选用高效节能风机：应选用能效比高、噪音低、稳定性好的排风风机，以降低系统的运行成本。

2) 合理布局和排列：排风风机的布局和排列应该合理，以减小压力损失，提高系统的排风效率。

3) 安全防护：排风风机应设置相应的安全防护设备，以防止意外发生。

3. 排风口和排风口处置排风口的设置和处置应遵循以下原则：1) 合理设置：排风口的设置应该合理布局，确保各个实验室区域的排风需求得到充分满足。

2) 排风口处置：排风口处置应该符合环境保护要求，以减少对周围环境的影响。

3) 调节性设计：排风口应设计成可调节的结构，以便根据不同实验要求进行灵活调节。

实验室通风系统方案引言实验室是进行科学研究和实验的重要场所。

在实验室中，通风系统的设计和运行对于保证实验室内空气质量、工作人员的健康和实验结果的准确性都起着关键的作用。

本文将介绍一种实验室通风系统方案，以保证实验室内空气的质量和安全。

通风系统概述实验室通风系统是指通过空气流动来实现实验室内污染物的排除和新鲜空气的补充。

通风系统可以分为自然通风和机械通风两种类型。

自然通风是依靠自然风力和自然浮力实现空气流动，而机械通风则通过风机等设备来促使空气流动。

通风系统的主要组成部分包括送风系统、排风系统、空气处理设备和控制设备。

送风系统将新鲜空气引入实验室，排风系统将污染物排出实验室，空气处理设备用于处理和净化空气，控制设备用于控制通风系统的运行。

送风系统送风系统是实验室通风系统的重要组成部分。

送风系统的目标是引入新鲜空气，保证实验室内空气的质量和温度。

送风系统应考虑以下几个方面：风量控制送风系统应根据实验室的面积和人员密度确定适当的风量。

通常情况下，每个人需要一定的新鲜空气供应，因此根据实验室的人员数量来计算风量是必要的。

送风系统中应包含风量调节装置，以便根据需要进行调节。

风口设置送风系统中的风口应合理设置，以保证新鲜空气能够均匀地分布到实验室内各个区域。

风口的尺寸和布置应根据实验室的布局和需要进行确定。

过滤器送风系统中应设置合适的过滤器，以保证引入实验室的空气质量良好。

过滤器可以有效地去除空气中的粉尘、细菌和病毒等有害物质。

排风系统排风系统是实验室通风系统的另一个重要组成部分。

排风系统的目标是排除实验室中产生的污染物，保证实验室内空气的质量和安全。

排风系统应考虑以下几个方面：风量控制排风系统应根据实验室的污染物产生率和排风要求确定适当的风量。

排风系统中应包含风量调节装置，以便根据需要进行调节。

排风口设置排风系统中的排风口应合理设置，以保证污染物能够有效地排出实验室。

排风口的尺寸和布置应根据实验室的布局和需要进行确定。

河北临床实验室排风系统实验室是进行科学研究和实验的重要场所，河北临床实验室作为一所位于河北省的综合性医学实验室，在推动医学研究和临床实践中发挥着重要的作用。

为确保实验室内环境的洁净与安全，河北临床实验室的排风系统是至关重要的。

本文将对河北临床实验室排风系统的设计要点和功能进行探讨。

一、设计要点1. 空气流动性能河北临床实验室排风系统的设计要保证室内空气的流动性能，确保实验室内空气的循环和更新，有效控制空气中的污染物含量。

为此，应根据实验室的具体需求，合理设置送风和排风口的位置和数量，以保证空气的均匀流动，并防止死角区域的积尘。

2. 噪声控制合理控制排风系统的噪声对实验室工作人员的健康和工作效率至关重要。

设计师应选用低噪声的排风设备，采取隔音和降噪措施，并对排风管道进行减振处理，以降低噪音对实验室的干扰。

3. 安全性考虑河北临床实验室排风系统的设计应充分考虑安全性要求，包括防火、防爆等措施。

选择抗腐蚀、耐高温的排风材料，并配置相应的火灾报警和自动灭火系统，以确保实验室内的安全。

二、功能1. 污染物排除河北临床实验室排风系统的主要功能是将实验室内可能产生的污染物迅速排出。

实验室内常见的污染物包括有害气体、化学品污染物和微生物等。

排风系统通过机械排风和过滤设备，能够有效地去除这些污染物，保证实验室内的环境质量。

2. 温湿度调节河北临床实验室排风系统还起到调节室内温湿度的作用，确保实验室的舒适度和稳定性。

通过送风和排风的协调工作，实验室内的温湿度可以得到控制，为实验人员提供良好的工作环境。

3. 设备保护排风系统能够有效地保护实验室内的设备。

实验室中的一些仪器设备对温度和湿度要求较高，排风系统能够将设备周围的热量和湿度排出，避免对设备的损坏。

4. 能耗控制河北临床实验室排风系统的设计也要考虑能耗控制。

通过合理设计，能够降低系统的运行能耗，提高能源利用效率。

例如，可以利用新风与排风之间的热交换来降低能耗，实现节能效果。
