火灾自动报警系统施工安装

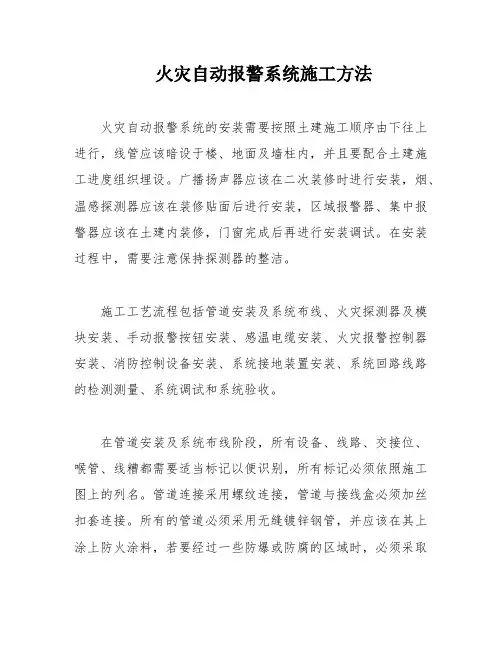

火灾自动报警系统施工方法火灾自动报警系统的安装需要按照土建施工顺序由下往上进行，线管应该暗设于楼、地面及墙柱内，并且要配合土建施工进度组织埋设。

广播扬声器应该在二次装修时进行安装，烟、温感探测器应该在装修贴面后进行安装，区域报警器、集中报警器应该在土建内装修，门窗完成后再进行安装调试。

在安装过程中，需要注意保持探测器的整洁。

施工工艺流程包括管道安装及系统布线、火灾探测器及模块安装、手动报警按钮安装、感温电缆安装、火灾报警控制器安装、消防控制设备安装、系统接地装置安装、系统回路线路的检测测量、系统调试和系统验收。

在管道安装及系统布线阶段，所有设备、线路、交接位、喉管、线糟都需要适当标记以便识别，所有标记必须依照施工图上的列名。

管道连接采用螺纹连接，管道与接线盒必须加丝扣套连接。

所有的管道必须采用无缝镀锌钢管，并应该在其上涂上防火涂料，若要经过一些防爆或防腐的区域时，必须采取相应的保护措施。

在接线工艺方面，导线断处的焊接处理需要按照要求进行处理。

在探测器安装布线阶段，需要注意将屏蔽层的铜网在断线处的前后一定要接通，即在屏蔽层二总路线或三总路线的传输距离内，不允许出现断点，要求屏蔽层与设备外壳相接。

火灾报警控制器和自动灭火控制设备的安装要求基本相同，分别按壁挂式和落地式两类安装。

引入控制器的导线配线应整齐，避免交叉，并用线扎或其他方式固定牢靠。

电缆芯线和所配导线的端部，均应标明编号。

为了使编号更加清晰，现在采用电脑数字印号机专用于不同规格套管编号。

所有编号必须与讯息工期图上编号完全一致。

电缆芯和导线应留有并应采用管卡固定，其固定点间距不应大于0.5m。

接线端上的接线必须用焊片压接在接线端子上，每个端子的压接线不得超过两根。

导线引入线穿线后，在进线管处应封堵。

控制器的交流220V主电源引入线，应直接与消防电源连接，严禁使用电源插头。

在控制器安装过程中，严禁随意操作电源开关，以免损坏机器或导致外部联动设备误动作。

火灾自动报警系统安装施工方案1.5.2.1火灾自动报警系统安装的基本程序：火灾自动报警系统基本安装程序为：线管预埋一预埋清理一穿线一线路测试一探测器安装一手动报警按钮安装一消火栓按钮安装一各种模块安装一探测器及消防广播扬声器安装一主机安装一主机单体调试一联动设备调试。

1.5.2.2主要工序及设备安装的施工方法及技术措施1.6.2.2.1线管预埋线管预埋是火灾自动报警系统安装中最基本的工序，同时，线管预埋属于隐蔽工程，故线管预埋的质量直接关系到系统安装的质量。

要做好线管预埋工作，必须注重如下几点：施工前根据设计图纸、施工规范及工地现场实际情况对预埋路线和位置作出最优定位；施工时严格按规范要求，保证施工质量，并保证与土建施工进度同步，在土建钢筋绑扎完时同时完工,以免影响土建施工进度；混凝土浇注前施工员应反复检查;混凝土浇注时，线管预埋施工人员应坚守现场，随时检查线管因混凝土浇注而发生变形、管内进浆、移位等情况；混凝土浇注完后，隐蔽以前请建设方现场监理进行预埋质量实地检查，并签证，最后按预埋好的管线画出预埋竣工图。

1.7.2.2.2预埋清理预埋清理，做到即拆即清理，清理干净预埋管中可能渗入的水、渣等，清理的同时对预进行彻底检查有个别不通的要及时想办法解决。

1.5.2.2.3穿线管内穿线，严格按照设计指标选用线材、线径，同一用途的导线选用同一种颜色，并在入口处进行防刮处理，保证导线绝缘层的完好，按规范在设备安装处留出适当余量，所有接头均在接线盒内焊接。

火灾自动报警系统的传输线路应按规范和设计采用穿金属管。

消防控制通信和警报线路采用暗敷设时，应敷设在不燃烧体的结构层内，且保护层厚度不宜小于30mnι.当采用明敷设时，应采用金属管或金属线槽保护，并应在金属管或金属线槽上采取防火措施。

从接线盒，线槽等处引到探测器底座盒，控制设备盒,扬声器箱的线路均应加金属软管保护。

火灾探测器的传输线路，宜选择不同颜色的绝缘导线或电缆。

火灾自动报警及联动控制系统安装施工方案火灾自动报警及联动控制系统是一种用于及时发现、报警、处置火灾的安全防范系统。

为了确保该系统的正常运行，并在火灾发生时迅速报警并采取相应的控制措施，下面将从系统安装施工方案的准备工作、系统安装、调试调试等方面进行详细介绍。

一、准备工作1.确定安装位置：根据消防规范及实际情况，选定系统中各个装置的合适位置。

2.准备材料：根据系统设计要求，准备所需的设备、器材、电缆等。

3.施工平面图：根据实际施工情况，绘制出施工平面图，标明每个设备的位置及布线走向。

二、系统安装1.进线箱及电源：先进行进线箱的安装，连接电源线，确保电源供应的稳定。

2.探测器安装：根据平面图，在需要布置的位置上，进行探测器的安装。

例如，安装烟感探测器、温感探测器等。

同时，要保证各个探测器之间的间距符合规定的要求。

3.联动装置安装：将联动装置（如声光报警器、水喷淋装置等）按照要求安装在适当的位置，并与探测器进行连接。

4.安装控制面板：根据设计要求，将控制面板安装在防火间（或特定的安装位置）。

5.安装排风系统：若系统需要配备排风装置，则安装排风系统，确保及时排出有害气体。

6.布线：根据平面图，在各个设备之间进行布线，保证信号传输的稳定和可靠。

三、调试调试1.系统联通：确保各个探测器、联动装置和控制面板之间的连接是可靠的。

2.检查设备功能：逐个检查系统中的各个设备，确保设备的正常工作。

3.功能测试：通过模拟火灾的形式，进行系统的功能测试，检查报警装置是否可以及时报警，并采取相应的联动措施。

4.数据采集及接入：根据需求，将报警系统与监控系统或其他系统进行数据采集及接入，实现联动控制。

四、系统调试1.调整灵敏度：根据实际场景的需求，对探测器的灵敏度进行调整，使其更加准确地检测火灾。

2.调整报警方式：根据需求，调整报警方式和声音大小。

3.联动设置：根据实际需求，设置联动控制，如联动开启疏散门、关闭空调等。

五、工程附件及文件编制1.绘制施工图纸：根据实际安装情况，绘制系统的施工图纸，标明设备的位置，布线走向等信息。

火灾自动报警系统安装施工工艺一、范围本章适用于工业与民用建筑火灾自动报警系统安装工程。

不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。

二、施工准备1、接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

2、主要设备材料：2.1一般火灾自动报警系统的主要设备材料选用应符合“消防工程安装的通用要求”的有关内容。

2.2主要设备：区域火灾报警控制器；集中报警控制设备；消防中心控制设备；图象显示与打印操作设备；消防备用电源；火灾探测器（感烟、感温、燃气等）；手动火灾报警按钮；声光显示报警器；各类模块（中继器）；各种联动控制及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。

一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火徐料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。

3、主要机具：套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具。

4、劳动力配备：根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。

5、编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。

火灾自动报警系统安装施工组织设计一、设计目标和原则二、施工组织设计内容1.工程概况包括项目名称、工程地点、规模、建设单位、施工单位等基本信息。

2.施工工艺与方法根据工程的实际情况，确定采用的施工工艺和方法，包括施工顺序、施工步骤、施工工具与设备等。

3.施工组织人员和责任分工人员构成及职责分工，包括项目经理、技术负责人、施工班组长、安全员等。

4.安全措施详细列举施工过程中需要采取的安全措施，包括施工场地的安全防护、作业人员的安全培训、消防器材的设置等。

5.质量控制确定质量控制措施，包括质量检查和验收标准、施工过程中的质量控制措施和控制点等。

6.进度计划和工期安排制定施工的进度计划和工期安排，合理安排施工顺序和施工时间，确保工期的满足。

7.资源配置对施工所需的人力、物力、机械设备等资源进行合理配置，确保施工需要的资源得到及时供应。

8.协调沟通制定沟通协调机制，明确各相关方之间的协作关系和沟通渠道，确保施工过程中各方之间的顺畅沟通。

9.现场管理制定现场管理措施，包括现场交底、现场维护、现场安全等，保证施工现场的有序进行。

10.保养维护制定设备保养维护措施，确保设备的长期稳定运行。

三、施工组织设计的实施步骤1.分析工程概况，确定施工组织设计的目标和原则。

2.统筹考虑施工工艺、安全措施、质量控制、进度计划、资源配置等方面的要求。

3.制定详细的施工组织设计方案，列举具体的施工工序、责任分工、安全措施、质量控制措施、进度计划和资源需求等。

4.组织对施工组织设计方案进行审核和调整，确保其合理性和可行性。

5.宣贯施工组织设计方案，确保施工人员清楚了解施工流程和各项措施。

6.按照施工组织设计方案的要求进行施工，及时调整和完善方案中的措施和安排。

7.定期检查施工现场的施工情况，保证施工工作按照施工组织设计方案的要求进行。

8.对施工过程进行总结和评估，及时纠正问题，提高施工组织设计的有效性和可操作性。

四、总结火灾自动报警系统安装施工组织设计是施工工作的重要环节，其合理性和可行性对工程的安全和质量有着重要影响。

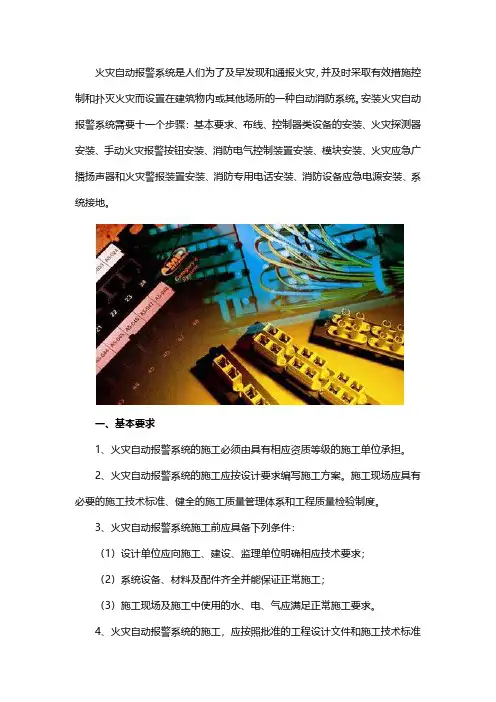

火灾自动报警系统是人们为了及早发现和通报火灾，并及时采取有效措施控制和扑灭火灾而设置在建筑物内或其他场所的一种自动消防系统。

安装火灾自动报警系统需要十一个步骤：基本要求、布线、控制器类设备的安装、火灾探测器安装、手动火灾报警按钮安装、消防电气控制装置安装、模块安装、火灾应急广播扬声器和火灾警报装置安装、消防专用电话安装、消防设备应急电源安装、系统接地。

一、基本要求1、火灾自动报警系统的施工必须由具有相应资质等级的施工单位承担。

2、火灾自动报警系统的施工应按设计要求编写施工方案。

施工现场应具有必要的施工技术标准、健全的施工质量管理体系和工程质量检验制度。

3、火灾自动报警系统施工前应具备下列条件：（1）设计单位应向施工、建设、监理单位明确相应技术要求；（2）系统设备、材料及配件齐全并能保证正常施工；（3）施工现场及施工中使用的水、电、气应满足正常施工要求。

4、火灾自动报警系统的施工，应按照批准的工程设计文件和施工技术标准进行施工。

不得随意更改。

确需更改设计时，应由原设计单位负责更改。

5、火灾自动报警系统施工前，应对设备、材料及配件进行现场检查，检查不合格者不得使用。

6、火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图以及消防设备联动逻辑说明等必要的技术文件。

7、火灾自动报警系统施工过程中，施工单位应做好施工（包括隐蔽工程验收）、检验（包括绝缘电阻、接地电阻）、调试、设计变更等相关记录。

8、火灾自动报警系统施工过程结束后，施工方应对系统的安装质量进行全数检查。

9、火灾自动报警系统竣工时，施工单位应完成竣工图及竣工报告。

二、布线1、火灾自动报警系统的布线，应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303的规定。

2、火灾自动报警系统布线时，应根据现行国家标准《火灾自动报警系统设计规范》GB50116的规定，对导线的种类、电压等级进行检查。

3、在管内或线槽内的布线，应在建筑抹灰及地面工程结束后进行，管内或线槽内不应有积水及杂物。

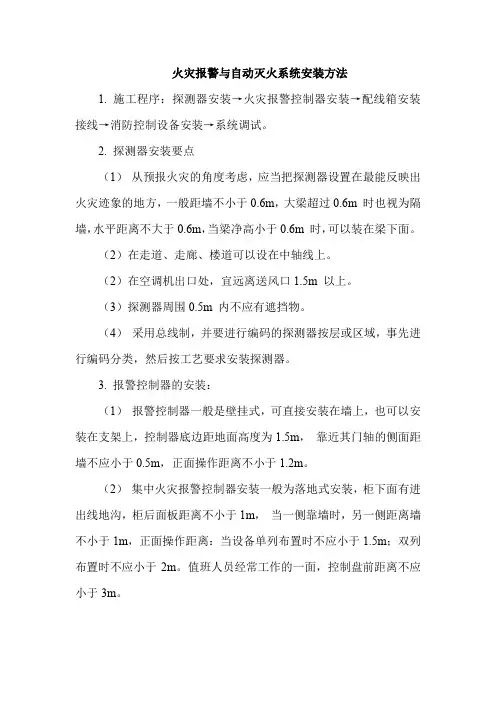

火灾报警与自动灭火系统安装方法
1. 施工程序：探测器安装→火灾报警控制器安装→配线箱安装接线→消防控制设备安装→系统调试。

2. 探测器安装要点
（1）从预报火灾的角度考虑，应当把探测器设置在最能反映出火灾迹象的地方，一般距墙不小于0.6m，大梁超过0.6m 时也视为隔墙，水平距离不大于0.6m，当梁净高小于0.6m 时，可以装在梁下面。

（2）在走道、走廊、楼道可以设在中轴线上。

（2）在空调机出口处，宜远离送风口1.5m 以上。

（3）探测器周围0.5m 内不应有遮挡物。

（4）采用总线制，并要进行编码的探测器按层或区域，事先进行编码分类，然后按工艺要求安装探测器。

3. 报警控制器的安装：
（1）报警控制器一般是壁挂式，可直接安装在墙上，也可以安装在支架上，控制器底边距地面高度为1.5m，靠近其门轴的侧面距墙不应小于0.5m，正面操作距离不小于1.2m。

（2）集中火灾报警控制器安装一般为落地式安装，柜下面有进出线地沟，柜后面板距离不小于1m，当一侧靠墙时，另一侧距离墙不小于1m，正面操作距离：当设备单列布置时不应小于1.5m；双列布置时不应小于2m。

值班人员经常工作的一面，控制盘前距离不应小于3m。

火灾自动报警系统施工方法一、选址规划1.根据建筑物的结构特点和使用要求，确定报警系统的探测器、手动报警按钮等设备的位置。

2.对于大型建筑物，应根据建筑的功能区域，合理分区设置火灾探测器，确保全面覆盖。

3.考虑到火灾自动报警系统的管理和维护，选址时应考虑设备安装、检修和更新的方便性。

二、设备选型1.根据使用场所和防火要求，选择具有高灵敏度、低误报率和抗干扰能力等特点的探测器。

2.选用品牌知名、质量可靠的设备，确保系统的可靠性和稳定性。

3.根据建筑物的特点，考虑使用无线或有线连接方式。

三、安装布线1.根据系统设计方案，规划布线路径，确保系统的整体连通性。

2.选择适当的电缆规格和材质，保证信号传输的质量。

3.进行钻孔、开槽等工程，敷设电缆，并做好防水、防火等措施。

四、设备安装1.按照设备厂家提供的安装要求和说明书，安装各类火灾探测器、手动报警按钮等设备。

2.对于吊顶和防火墙等特殊部位的设备安装，应特别注意安全和有效性。

五、系统组网1.将各个设备通过布线连接到主控制面板，确保系统的稳定运行。

2.进行系统组网调试，确保各设备的正常通信和联动功能。

六、电气接地1.对于火灾自动报警系统中的设备和电源，进行电气接地以确保安全。

2.采用符合国家及地方要求的电气接地方法，确保接地电阻符合标准。

七、系统调试和验收1.对整个火灾自动报警系统进行系统调试和功能验证，确保系统的性能和功能完好。

2.对于系统的各项功能进行验收，并出具验收报告，以确保系统符合设计要求和相关标准。

八、培训和维护1.在系统建设完成后，对相关人员进行系统的使用和操作培训，提高其使用效能和防火意识。

2.建立火灾自动报警系统的日常维护和定期检查计划，确保系统的长期稳定运行。

火灾自动报警系统安装施工工序一、工程准备火灾自动报警系统是保护人们生命财产安全的重要设备，安装过程需要严谨细致。

在进行安装施工之前，首先需要对工程进行准备工作。

包括确定系统布放位置、清理施工现场、准备安装所需的设备和材料等。

1.确定系统布放位置根据建筑物的结构和使用特点，确定火灾自动报警系统的布放位置，合理布局可以有效提高报警系统的覆盖范围和响应速度。

2.清理施工现场在安装施工开始之前，需要对施工现场进行彻底清理，确保施工区域干净整洁，便于施工人员操作和安装设备。

3.准备安装设备和材料根据工程设计方案，准备好所需的火灾自动报警系统设备和材料，确保施工进度顺利进行。

二、安装设备在完成工程准备后，接下来是安装火灾自动报警系统设备的环节。

按照设计方案和相关标准要求，进行设备的安装与连接。

1.安装主机和探测器首先需要安装主机和探测器，主机作为系统的核心控制设备，探测器用于监测火灾相关信息。

安装时需注意设备之间的连接和固定，确保系统正常运行。

2.连接报警器和显示器将报警器和显示器连接到主机上，实现对火灾信息的报警和显示。

合理设置报警器的位置，确保在发生火灾时能够及时响应。

3.调试系统安装完成后，需要对系统进行调试和检测，确保各个设备正常工作，系统功能完善。

可以通过模拟火灾信号进行测试，排除可能存在的问题。

三、系统联动安装施工完成后，需要对火灾自动报警系统进行联动设置，与其他设备或系统进行有效连接，提高火灾应急响应的效率与准确度。

1.与消防设施联动将火灾自动报警系统与消防设施，如喷淋系统、排烟系统等进行联动设置，实现火灾自动预警和扑救的智能化控制。

2.与建筑控制系统联动将火灾自动报警系统与建筑控制系统进行联动设置，可以实现火灾发生时的建筑物内外环境控制，提高逃生通道的疏散效率。

3.与报警中心联动将火灾自动报警系统联动至报警中心，实现火灾信息的快速传递和处理，确保火灾应急处置的及时有效。

四、系统验收最后一个工序是对已安装的火灾自动报警系统进行验收。

消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

火灾报警系统施工方案（一）施工工艺流程（二）主要施工方案A、火灾报警控制器的安装1）开箱检查：设备运到现场后，应组织开箱，进行外观检查，检查外形尺寸，有无掉漆等现象，仪表部件是否齐全，有无缺损，备品备件，说明书，合格证等有无破损，并作好开箱记录。

2）火灾报警控制器安装应严格按照设计图纸进行。

3）火灾报警控制器为落地安装，应采用M14、M12镀锌螺栓固定于型钢或混凝土基础，基础应高出地面0.1～0.2m。

4）火灾报警控制器应在室内垂直安装，屏立面倾斜度不大于5度。

5）引入火灾报警控制器的电缆或导线，应符合下列要求：a.配线应整齐，避免交叉，并应固定牢靠。

b.电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易退色。

c.端子板的每个接线端，接线不得超过2根。

d.电缆芯和导线，应留有不小于20cm的余量；e.导线应绑扎成束；f.导线引入穿线后，在进线管处应封堵。

6）火灾报警控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头。

主电源应有明显标志。

7）火灾自动报警系统采用弱电系统联合接地方式，接地电阻1Ω，报警设备的金属外壳和金属支架采取保护接地。

接地线与电气保护接地干线相连接。

B、配管及布线1）预埋配线管采用镀锌钢管进行配管，且弯曲时不得有90°直弯。

2）导线在管内或线槽内，不应有接头或扭结。

导线的接头应在线盒内焊接或用端子连接。

3）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

4）不同系统，不同电压等级，不同电气类别的线路，不应穿在同一管内或线槽的同一槽孔内。

5）管路超过下列长度时，应在便于接线处装设接线盒。

a.管子长度超过30米，无弯曲时；b.管子长度超过20米，有1个弯曲时；c.管子长度超过10米，有2个弯曲时；d.管子长度超过8米，有3个弯曲时。

6）在吊顶内敷设各类管路和线槽时，宜采用单独的吊装或支撑物固定。

火灾自动报警系统安装施工方法安装火灾自动报警系统的方法1.管线安装在现浇混凝土板中暗配电管时，应沿着钢筋敷设并固定，间距不得超过2米，并使用铅丝与钢筋绑扎。

在电管下方适当位置要加放15毫米厚的混凝土垫块作为支撑。

配管时应尽量避免交叉重叠。

电管的连接应采用套接，套管长度应在连接管外径的1.5倍至3倍之间，连接管的对口处应在套管中心。

不同系统、不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。

横向敷设的报警系统传输线路应采用穿管布线，不同防火分区的线路不宜穿入同一根管内。

采用总线制则不受此限制。

火灾报警器的传输线路和绝缘导线颜色应按规定确定：探测器的“十”线为红色，“－”线应为蓝色；电源线的“十”线为红色，“-”线应为蓝色。

在管内或线槽内穿线应在建筑物抹灰及地面工程结束后进行。

在穿线前应将管内或线槽内的积水及杂物清除干净，管口装上护口。

施工时应严格按照厂家技术资料要求来敷设线路和接线。

导线连接的接头不应增加电阻值，受力导线不应降低原机械强度，也不能降低原绝缘强度。

多股铜芯软线用螺丝压接时，应采用小铜鼻子压接，涮锡涂净后将其压平再用螺丝加垫紧牢固。

铜单股导线与针孔式接线桩连接（压接）时，要把连接的导线的线芯插入接线桩头针孔内，针孔大于线芯直径1倍时，需要折回头插入压接。

导线敷设连接完成后，应进行检查，无误后采用500V、量程为～500MΩ的兆欧表，对导线之间、线对地等进行摇测，其绝缘电阻值不应低于20MΩ。

严禁带着消防设备进行摇测。

摇动速度应保持在120r/min左右，读数时应采用1分钟后的读数为宜。

2.设备安装进入施工现场的火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种、外观等进行检查，并提供给XXX有效的检测检验合格的报告，以及其他有关安装接线要求的资料。

同时，还需与监理单位、厂家办理设备开箱检验手续。

点型火灾探测器的安装应按照设计和厂家提供的技术资料进行。

探测器周围0.5米内不应有遮挡物；探测器至墙壁、梁边的水平距离不应小于0.5米。

火灾自动报警系统安装施工组织设计一、工程概况二、施工组织设计内容（一）施工组织设计的目标和任务：1.保证施工质量：设计合理的施工方案，安全可靠的系统布置，确保报警系统的正常工作。

2.遵守施工标准：依据《建筑设计防火规范》、《建筑装饰装修设计防火规范》等相关标准，保证施工符合法律法规的要求。

3.合理安排施工进度：根据实际情况，制定合理的施工计划，确保按时完成施工任务。

4.协调施工单位：建立施工单位之间的沟通协调机制，以确保各施工单位的工作有序进行。

5.安全防范措施：制定安全施工方案，加强施工现场安全管理，防止火灾和人员伤亡事故的发生。

（二）施工组织设计的具体内容：1.施工单位的选择：根据施工单位的资质、经验、技术能力等方面进行评估，选择合适的施工单位。

2.分解施工任务：根据设计方案，将施工任务分解为具体的工序和工作内容，明确各单位的责任和任务。

3.施工方案编制：根据设计方案，编制详细的施工方案，包括施工工艺、施工程序、施工顺序等内容。

4.施工过程控制：建立合理的施工管理体系，对施工过程进行控制和检查，确保施工质量和安全。

5.资材采购和库存管理：根据施工计划，进行资材的采购和库存管理，确保施工所需的资材及时供应。

6.施工机械和设备的调配：根据施工需要，合理安排施工机械和设备的调配，确保施工进度和质量。

7.施工现场安全管理：制定安全施工方案，严格执行安全规章制度，加强现场安全管理，确保施工安全和人员安全。

8.现场协调和沟通：建立施工单位之间的协调机制，加强现场协调和沟通，解决施工中的问题和困难。

9.施工质量检查和验收：对施工过程进行质量检查和验收，确保施工质量符合设计要求和相关标准。

三、施工组织设计的步骤1.确定施工单位和施工人员，并对其进行培训和管理，以确保施工人员具备相应的技术和专业水平。

2.制定安装施工方案，并审查设计方案的可行性，确保施工方案符合设计要求。

3.制定施工计划，包括各施工工序的时间安排、资材的采购计划、施工机械和设备的调配计划等。

火灾自动报警系统施工流程1. 概述火灾自动报警系统是一种重要的安全设备，用于监测和报警火灾情况，以便迅速采取适当措施。

本文档旨在介绍火灾自动报警系统的施工流程，以确保系统的有效安装和运行。

2. 施工准备在开始施工之前，需确保以下准备工作已完成：- 确定火灾自动报警系统的设计方案，并准备相应的施工图纸。

- 检查施工现场，确保没有阻碍安装的障碍物。

- 购买所需的材料和设备，并进行充分检查。

3. 施工步骤3.1 安装控制主机根据设计方案，将火灾自动报警系统的控制主机安装在指定的位置。

确保主机安装稳固，并便于操作和维护。

3.2 铺设传感器和探测器根据施工图纸的指示，铺设火灾传感器和探测器。

将其固定在适当的位置，并确保传感器和探测器之间的间距符合设计要求。

3.3 安装报警装置根据设计方案的要求，安装火灾报警装置，如声光报警器或呼叫器。

将它们连接到控制主机，并进行必要的测试和调试。

3.4 安装联动设备如果设计方案中包括与其他设备的联动功能，如排烟系统或喷水系统，需要安装相应的联动设备。

确保联动设备的连接和操作正确无误。

3.5 进行系统测试完成施工后，对火灾自动报警系统进行全面测试。

测试包括传感器和探测器的响应、报警装置的正常工作，以及联动设备的协调性能。

3.6 系统验收和培训当火灾自动报警系统经过测试并运行正常后，需进行验收并提供培训。

验收包括检查施工质量是否符合规范，并核对系统的技术参数和性能。

培训用户，使其了解系统的操作和维护要点。

4. 施工注意事项在进行火灾自动报警系统的施工过程中，需要注意以下事项：- 严格按照设计方案和规范要求进行施工。

- 保持施工现场的整洁和安全。

- 避免损坏已安装的设备和线路。

- 注意施工人员和系统使用者的安全。

以上是火灾自动报警系统施工的基本流程。

在实际施工中，需根据具体情况进行调整和补充。

确保施工过程顺利完成，并保证火灾自动报警系统的正常运行和可靠性。

火灾自动报警及控制系统安装施工工艺及安装施工方法一、安装施工工艺流程布管布线→火灾探测器→手动火灾报警按钮安装→火灾报警控制器安装→消防控制设备的安装→系统接地装置的安装→消防专用电话安装→系统调试→系统验收→维护管理。

二、安装施工方法1、布管布线火灾自动报警系统的布管布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

不同系统，不同电压等级，不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

导线在管内或线槽桥架内，不应有接头。

导线的接头是故障的隐患点，故需特别注意其绝缘包扎和连接牢靠。

敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

因为探测器有“十”极和“一”极，所以穿的线颜色应一致，切勿搞混。

“十”为红色，“一”为蓝色。

火灾自动报警系统导线敷设后，应对回路的导线用500V的兆欧表测量电阻，其对地绝缘电阻值不小于20M欧。

2、火灾探测器的安装探测器与底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。

探测器的底座外接导线，应留有不小于15cm的余量，入端处应有明显的标志。

探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

探测器的确认灯应面向便于人员观察的主要入口方向，以便于值班人员能迅速找到探测器报警的具体位置，便于及时处理。

3、手动报警按钮的安装手动火灾报警按钮应安装牢固，并不得倾斜。

手动火灾报警按钮的外接导线应留有不少于10cm的余量，且在其端部应有明显标志。

如果手动火灾报警按钮和消防通信电话为一体，两者应单独布管，不能共管。

4、火灾报警控制器的安装火灾报警控制器在墙上安装时，其底边距地面高度不应小于 1.5m，落地安装时，其底宜高出地坪0.1～0.2m。

控制器安装牢固，不得倾斜。

安装在轻质墙上时，应采取加固措施。

引入控制器的电缆或导线应符合规范及设计要求。

控制器的接地，应牢固，并有明显标志。

5、消防控制设备的安装消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

室内火灾自动报警系统安装施工方案1. 概述本安装施工方案旨在安排和指导室内火灾自动报警系统的安装工作。

系统的目标是在火灾事件发生时及早发现并提供警报，以保障人员生命安全和财产安全。

2. 系统组成室内火灾自动报警系统由以下组件组成：- 火灾探测器：安装在室内各个区域，用于检测火灾烟雾或热量。

- 控制主机：接收火灾探测器的信号，分析并发出警报信号。

- 警报器：安装在适当位置，当控制主机发出警报时，发出声音或声光信号以提醒人员。

- 灭火设备：可选组件，根据需要配置灭火设备，以在火灾发生时提供灭火措施。

3. 安装步骤以下是室内火灾自动报警系统的安装步骤：3.1 火灾探测器安装1. 根据设计方案将火灾探测器安装在预定的位置，确保覆盖每个区域。

2. 使用适当的固定方法将火灾探测器固定在墙壁或天花板上。

3. 连接火灾探测器的电源和信号线，确保正确连接并固定好线缆。

3.2 控制主机安装1. 将控制主机安装在安全、易于访问的位置，如控制室或接待处。

2. 连接控制主机的电源和信号线，确保正确连接并固定好线缆。

3.3 警报器安装1. 根据设计方案将警报器安装在需要提醒的位置，如走廊、办公室等。

2. 使用适当的固定方法将警报器固定在墙壁或天花板上。

3. 连接警报器的电源和信号线，确保正确连接并固定好线缆。

3.4 灭火设备安装（如适用）根据需要配置和安装灭火设备，并确保其与控制主机连接以实现自动灭火操作。

4. 施工注意事项在进行室内火灾自动报警系统的安装施工时，需要注意以下事项：- 遵守所有相关法律和法规，确保安装过程符合安全标准。

- 与建筑物的其他系统进行良好的协调，如电力供应系统和建筑布线系统。

- 严格遵循制造商提供的安装指南和要求。

- 进行必要的测试和调试，确保系统正常工作。

- 提供合适的培训和操作手册给用户，以便正确使用该系统。

5. 施工验收施工完成后，应进行系统的验收测试。

包括对火灾探测器、控制主机和警报器的功能测试，以及与灭火设备的联动测试。
