凸透镜成像分类习题

凸透镜成像规律分类习题精选1凸透镜成像规律线或折射光线反向延长线相交而形成的。

实像和虚像都能用人眼观察。

三、典型例题解析：（一）凸透镜成像的性质[例1].如图所示，把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。

这个像是下图中的察到的虚像可能是图中的（）2、某同学在探究“凸透镜成像规律”时，总结的三个实验结论如表1，其中正确的是[例3]. 一个焦距为10 cm 的凸透镜，当物体从离透镜30 cm 处逐渐移到离透镜20 cm 处的过程中，像与像距的变化为（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先小后大，像距逐渐增大D.像逐渐增大，像距逐渐变小[例4].小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20 cm 处，在透镜另一侧的光屏上观察到缩小的像。

小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（）A.倒立放大的实像B.正立放大的虚像C.倒立缩小的实像D.倒立等大的实像【针对性训练】3、一物体沿凸透镜的主光轴移动，当物距为30 cm 时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移到物距为15 cm 时，它的像一定是（） A.放大的实像 B.缩小的实像 C.放大的虚像 D.缩小的虚像4、在“探究凸透镜成像规律”的实验中，当物体从距透镜较远的地方逐渐移近焦点的过程中，下列说法正确的是（）A 、像越来越大，且为正立的实像B 、像越来越大，且为倒立的实像C 、像越来越小，且为正立的实像D 、像越来越小，且为倒立的实像 (三)实验操作问题[例5].在探究凸透镜成像特点的实验中．(1)实验时，在光屏上得到了一个清晰的像，但像的位置偏高，如图所示(P 点是2倍焦距处)．你解决的方法是_______________________. (2)调整后，把蜡烛移到A 点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向____________移动(填“左”或“右”)，这次成的是倒立、_____________的实像；______就是利用这个原理制成的。

凸透镜成像的规律章节分层训练试卷一、基础过关（每题5分，共30分）1. （凸透镜的基本概念）凸透镜对光线有______作用，凹透镜对光线有______作用。

2. （焦点与焦距）凸透镜能使平行于主光轴的光线会聚在一点，这个点叫做______，从焦点到透镜光心的距离叫做______。

3. （成像规律之物距与像距）当物体位于凸透镜二倍焦距以外时，像距在______之间；当物体位于凸透镜一倍焦距与二倍焦距之间时，像距在______之外。

4. （成像性质判断）当物距大于二倍焦距时，成______、______的实像。

5. （成像性质判断）当物距等于二倍焦距时，成______、______的实像。

6. （成像性质判断）当物距小于二倍焦距大于一倍焦距时，成______、______的实像。

二、能力提升（每题8分，共40分）7. （实验探究）在探究凸透镜成像规律的实验中，将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出可能的原因（至少写出两种）。

8. （成像规律计算）已知一凸透镜的焦距为10cm，当物体距凸透镜15cm时，求像距和像的性质。

9. （成像规律应用）一物体经凸透镜成像在光屏上，若将透镜的下半部分用不透明的物体遮住，问光屏上的像有何变化？10. （成像规律与生活）照相机是利用凸透镜成像原理制成的，要使拍摄的景物范围更大些，应如何调节照相机？11. （综合应用）一凸透镜焦距为f，当物体从离透镜3f处移到1.5f处的过程中，像的大小和像距如何变化？三、拓展创新（每题10分，共30分）12. （特殊成像情况）如果有一个物体放在凸透镜的焦点上，此时成像情况如何？请从理论上进行分析。

13. （成像规律与光学仪器）显微镜和望远镜都用到了凸透镜成像原理，简述它们在成像方面的异同点。

14. （设计实验）请你设计一个实验方案，来验证当物距小于焦距时凸透镜成正立、放大的虚像这一规律。

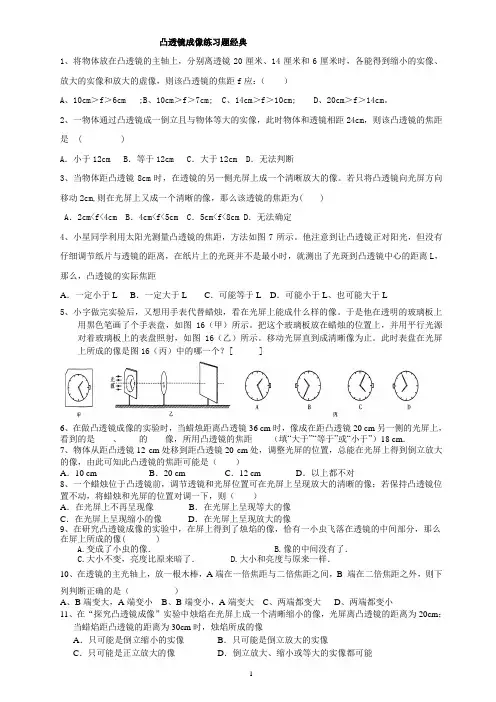

凸透镜成像练习题经典1、将物体放在凸透镜的主轴上，分别离透镜20厘米、14厘米和6厘米时，各能得到缩小的实像、放大的实像和放大的虚像，则该凸透镜的焦距f应：（）A、10cm＞f＞6cm ;B、10cm＞f＞7cm;C、14cm＞f＞10cm;D、20cm＞f＞14cm。

2、一物体通过凸透镜成一倒立且与物体等大的实像，此时物体和透镜相距24cm，则该凸透镜的焦距是 ( )A．小于12cm B．等于12cm C．大于12cm D．无法判断3、当物体距凸透镜8cm时，在透镜的另一侧光屏上成一个清晰放大的像。

若只将凸透镜向光屏方向移动2cm,则在光屏上又成一个清晰的像，那么该透镜的焦距为( )A．2cm<f<4cm B．4cm<f<5cm C．5cm<f<8cm D．无法确定4、小星同学利用太阳光测量凸透镜的焦距，方法如图7所示。

他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距A．一定小于L B．一定大于L C．可能等于L D．可能小于L、也可能大于L5、小字做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。

于是他在透明的玻璃板上用黑色笔画了个手表盘，如图16（甲）所示。

把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图16（乙）所示。

移动光屏直到成清晰像为止。

此时表盘在光屏上所成的像是图16（丙）中的哪一个？[ ]6、在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm．7、物体从距凸透镜12 cm处移到距凸透镜20 cm处，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知此凸透镜的焦距可能是（）A．10 cm B．20 cm C．12 cm D．以上都不对8、一个蜡烛位于凸透镜前，调节透镜和光屏位置可在光屏上呈现放大的清晰的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则（）A．在光屏上不再呈现像B．在光屏上呈现等大的像C．在光屏上呈现缩小的像D．在光屏上呈现放大的像9、在研究凸透镜成像的实验中，在屏上得到了烛焰的像，恰有一小虫飞落在透镜的中间部分，那么在屏上所成的像( )A.变成了小虫的像．B.像的中间没有了．C.大小不变，亮度比原来暗了．D.大小和亮度与原来一样．10、在透镜的主光轴上，放一根木棒，A端在一倍焦距与二倍焦距之间，B 端在二倍焦距之外，则下列判断正确的是（）A、B端变大，A端变小B、B端变小，A端变大C、两端都变大D、两端都变小11、在“探究凸透镜成像”实验中烛焰在光屏上成一个清晰缩小的像，光屏离凸透镜的距离为20cm；当蜡焰距凸透镜的距离为30cm时，烛焰所成的像A．只可能是倒立缩小的实像B．只可能是倒立放大的实像C．只可能是正立放大的像D．倒立放大、缩小或等大的实像都可能12、如图9所示，F 为凸透镜的两个焦点，A ＇B ＇为物体AB 的像，则物体AB 在 【 】A ．图中Ⅰ区域，比A ＇B ＇大，箭头方向向上B ．图中Ⅱ区域，比A ＇B ＇大，箭头方向向下C ．图中Ⅲ区域，比A ＇B ＇大，箭头方向向上D ．图中Ⅳ区域，比A ＇B ＇小，箭头方向向下 13、在“凸透镜成像规律”实验中，小华同学了如下两个探究：（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验，实验数据记录如右表 ①分析表中数据可知，保持物距不变时，焦距越大，则像距越 (选填：“大”或“小”)；(2)小华用若干个发光二极管组成形状如“E ”的发光物体，如图17(甲)所示将发光物体、凸透镜和光屏依次组装到光具座上并调整好，在光屏上成的像如图17(乙)所示如果只将“E'，换成“R ”，并在同一位置观察，光屏上成的像应是图17(丙)中的 (填数字序号)14、已知凸透镜的焦距是f ，要想得到把物体的高放大4倍的实像，则物距u 应满足的条件是 [ ]A ．u ＞4f ．B ．2f ＞u ＞f ．C ．u ＜f 。

凸透镜成像习题一、选择题1.物体距凸透镜20 时，在凸透镜的另一侧距镜30 的光屏上得到清晰的像，则该是（）A.放大的B.缩小的C.等大的D.无法判断2.一个同学探究了凸透镜成像规律的实验，得出了下面的结论，你认为正确的是（）A.实像总是倒立的，虚像总是正立的B.实像和虚像都可能是放大的或缩小的C.成实像时，物体离凸透镜越远像越大D.成虚像时，物体离凸透镜越近像越大3.张宁用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是（）A.凸透镜的焦距是40 B.图乙中烛焰成的是倒立放大的像C.照相机成像特点与图乙中所成像的特点相同D.将蜡烛远离凸透镜，保持凸透镜、光屏位置不变，烛焰可在光屏上成清晰的像4.某同学利用如图所示的器材做实验，先用焦距为20的透镜甲进行实验，在光屏上得到清晰缩小的实验．接下来他改用焦距为10 的透镜乙继续实验．若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上的像变化情况是（）A.光屏靠近透镜移动，像变大B.光屏远离透镜移动，像变小C.光屏远离透镜移动，像变大D.光屏靠近透镜移动，像变小5.小张同学在“探究凸透镜成像规律时”，总结了三个实验结论如表所示，其中正确第2页，共8页的选项是（ ）A.第一次实验B.第二次实验C.第三次实验D.以上选项均不正确6.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断不正确的是（ ）A.这个清晰的像是倒立、缩小的实像B.此凸透镜的焦距大于20C.将蜡烛移动到25 刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像D.将蜡烛移动到40 刻度处，无论怎样移动光屏，都不会在光屏上成像 7.生活中我们经常观察到“实像”和“虚像”，关于“实像”与“虚像”下列描述正确的是（ ） A.平面镜所成的像一定是虚像 B.凹透镜可能成实像C.凸透镜所成的像一定是实像D.虚像能用光屏承接实像则不能8.小明站在平静的湖边，看到清澈的湖水里小鱼在白云间穿行，下列说法正确的是（ ） A.白云是虚像，鱼是实像 B.白云是实像，鱼是虚像 C.白云是虚像，鱼是实像D.白云和鱼都是虚像9.烛焰通过相距15 远的凸透镜能在光屏上成像，下列说法正确的是（ ） A.像正立，凸透镜的焦距等于15 B.像正立，凸透镜的焦距小于15 C.像倒立，凸透镜的焦距大于15 D.像倒立，凸透镜的焦距小于15 10.下列说法正确的是（ ） A.虚像是人的幻觉，实际上并不存在B.人能看到物体是因为人眼发出的光射到物体上C.实像可在光屏上显示，虚像不能在光屏上显示D.实像和虚像都可在光屏上显示二、填空题11.如图是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个______________镜．、是一辆汽车经过十字路口时，先后拍下的两张照片，可以看出汽车是______________摄像头（“靠近”、“远离”）．12.通过水滴看书上的字，字是______________的（填“缩小”或“放大”），此时水相当于______________镜．13.市公交公司为了保证人们的上下车安全，在公交车上安装了“电视监控器”．凸透镜是该装置的光学系统，“电视监控器”的摄像头能成______________（填“正立”或“倒立”）、______________（填“放大”或“缩小”）的实像．14.某同学在做“研究凸透镜成像规律”的实验，如图所示．首先将烛焰、透镜、光屏放置在______________上，并将三者的中心调节在______________．1该同学把这块凸透镜正对着太阳光，在离地面大约15厘米处出现了一个亮点，由此判断此凸透镜的焦距为______________厘米；2若保持蜡烛的位置不变，将透镜调至点时，移动光屏，光屏上出现了清晰的像，那么成的一定是______________像；3仍保持蜡烛、光屏的位置不变，将透镜调至点时，若光屏上再一次出现了一个像，那么该像肯定是______________．第4页，共8页4 如果该同学继续移动透镜并调至 点时，成像情况为______________．15.当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是实际光线的会聚点，能用光屏承接，是______________像，（填“实”或“虚”），当物体与透镜的距离小于焦距时，物体成的像不能用光屏承接，是______________像（填“实”或“虚”）．16.在图中，凸透镜焦距为12 ，当蜡烛在20 刻度处时，在光屏上能成清晰的、倒立的、______________（选填“放大”或“缩小”）的实像；保持透镜位置不变，当蜡烛在46 刻度处时，移动光屏，______________在光屏上成像（选填“能”或“不能”），______________就是利用凸透镜的这一特点来观察物体的（选填“照相机”、“放大镜”或“幻灯机”）． 17.实像是实际光线______________ 的．18.将物体放在距凸透镜2倍焦距外时，在凸透镜另一侧某处成______________像．19.有 、 、 三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：由此可知 、 、 三个透镜的焦距 、 、 从大到小依次为______________． 三、实验探究题20.用焦距未知的凸透镜“探讨凸透镜成像规律”实验：通过调整物距及像距，在光屏上得到倒立、缩小的像，测量并记录物距和像距，实验序号为1、2；通过调整物距再做两实验，在光屏上得到倒立、放大的像，测量并记录物距和像距，实验序号为3、4．1在实验前，需要调节凸透镜、光屏的高度，使它们的中心和烛焰的中心大致在______________上，这样做的目的是______________；2如图是实验序号4对应的实验图，请将物距、像距填写在表格中；3分析前面的4组数据及对应的现象，为了尽快在光屏上得到倒立等大的像，你的做法是：______________，进行完此操作后，把测得的物距与凸透镜焦距对比，发现当物距24 时，能得到倒立、等大的实像．用你学过的知识判断，此透镜的焦距为______________．4把物距调节到小于______________时，用眼睛透过凸透镜观察烛焰，发现一个正立、放大的虚像．答案1.A2.A3.B4.D5.C6.B7.A8.D9.D10.C11.凸透靠近12.放大放大13.倒立缩小14.光具座；同一高度；115；2倒立缩小的实；3倒立放大的实像；4正立放大虚像．15.实虚16.缩小不能放大镜17.会聚而成18.倒立缩小的实19.20.同一高度完整的像成在光屏中央2见下表：第6页，共8页将凸透镜向右移动，使物距等于像距1212感谢下载!欢迎您的下载，资料仅供参考第8页，共8页。
