烟雾报警器的设计实现培训课件

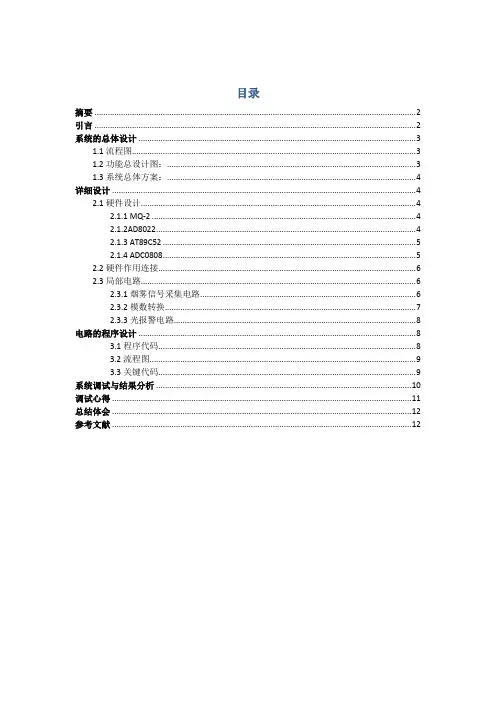

目录摘要 (2)引言 (2)系统的总体设计 (3)1.1流程图 (3)1.2功能总设计图： (3)1.3系统总体方案： (4)详细设计 (4)2.1硬件设计 (4)2.1.1 MQ-2 (4)2.1.2AD8022 (4)2.1.3 AT89C52 (5)2.1.4 ADC0808 (5)2.2硬件作用连接 (6)2.3局部电路 (6)2.3.1烟雾信号采集电路 (6)2.3.2模数转换 (7)2.3.3光报警电路 (8)电路的程序设计 (8)3.1程序代码 (8)3.2流程图 (9)3.3关键代码 (9)系统调试与结果分析 (10)调试心得 (11)总结体会 (12)参考文献 (12)摘要本次实训主要设计以个烟雾报警器，主要实现当烟雾浓度超过一定额度时发生一级报警，当浓度达到更高的一个状态时会发生二级报警。

实验中主要用到的模块有3个：烟雾信号采集电路、模数转换电路和单片机控制电路。

烟雾报警器是通过烟雾颗粒达到一定值，传感器把烟雾浓度变为电压信号，通过A/D0808或A/D0809进行模拟信号到数字信号的转换，将数字信号传递给AT89C52，单片机对该数字信号进行滤波处理，与预设值进行比较，如果大于则启动报警电路点亮报警灯。

在这次试验主要模块有：烟雾传感器MQ2或MQ5，A/D0808,AT89C52.由于这次实验没有烟雾传感器，所以采用了滑动变阻，通过调节电阻大小模拟MQ2的电导率，当调试电阻大小时，8个发光二极管会随着电阻的改变而变化。

引言现在很多场合因为人们吸烟导致了空气质量的不好，影响了身体健康；特定的环境下对室内烟雾的浓度也有一定的要求；对于火灾，烟雾报警系统也有一定的监控和预测能力。

烟雾报警器可以对室内进行空气质量的检测，一旦烟雾颗粒超过一定的量，烟雾传感器将烟雾浓度变为电压信号，在通过A/D转换变为数字信号最后通过发光进行报警。

因此，烟雾报警器在预防火灾发生上有着非常重大的意义。

本设计采用MQ-2 型烟雾传感器，它是由二氧化锡半导体气敏材料构成，属于表面离子式N 型半导体。

烟雾报警器使用培训资料
简介
烟雾报警器是一种用于检测室内空气中烟雾浓度并发出警报的
设备。

本培训资料将介绍烟雾报警器的使用方法和注意事项。

使用方法
1. 确认烟雾报警器的位置：烟雾报警器应安装在易燃和易爆物
品周围，如厨房、浴室和储藏室等。

确保报警器可以覆盖到整个房
间的空气。

2. 安装烟雾报警器：将烟雾报警器固定在墙壁或天花板上，确
保安装牢固。

3. 检测功能：按照烟雾报警器的说明书，对其进行功能测试，
确保其正常工作。

4. 定期维护：定期更换烟雾报警器的电池，保持其正常运行。

同时，应定期清洁报警器，防止灰尘积聚影响检测效果。

5. 报警处理：当烟雾报警器触发报警时，应立即采取逃生措施，确保自身安全。

在确认安全后，应及时通知相关人员并采取消除火
灾的措施。

注意事项
1. 避免烟雾报警器接触水、油等液体，以免影响其正常工作。

2. 不要在烟雾报警器附近使用喷雾剂、刺激性气味物质等，以免误报警。

3. 定期检查烟雾报警器的运行状态，确保其正常工作。

如有损坏或故障，应及时更换或维修。

4. 避免将烟雾报警器安装在易受干扰的区域，如靠近窗户或通风口等。

5. 烟雾报警器应定期进行维护和检测，以保证其可靠性和有效性。

以上是关于烟雾报警器使用培训资料的简要介绍和使用方法。

请在使用烟雾报警器时严格按照上述步骤，确保您的安全和健康同时保护财产免受火灾威胁。

MQ-2烟雾报警器的设计与实现一、设计原理MQ-2烟雾传感器是一种有机合成气体传感器，对于多种有机气体具有敏感响应。

当烟雾浓度超过一定程度时，传感器的电阻值会发生变化，这一现象可通过检测电路转化为电信号输出，从而实现烟雾报警的功能。

二、设计流程1.电路图设计根据MQ-2传感器的特性，可以设计一个简单的电路，如图1所示。

其中，焊接了一个10K欧姆的稳压电阻器，用于保护传感器。

2.代码编写通过Arduino微控制器来控制小型蜂鸣器和指示灯，并构建监测烟雾浓度的程序。

代码如下：void setup(){pinMode(2,INPUT);//将A0模拟输入口设置为接收模拟信号模式，有两种模式，分别是输入和输出模式，由pinMode指定具体模式pinMode(3,OUTPUT);//将3号IO口（第一个PWM口）设置为输出模式，即向外输出电平pinMode(4,OUTPUT);//将4号IO口设置为输出模式，即向外输出电平}void loop(){int val = analogRead(2);//读取A0口的模拟量，即通过A0口读取传感器输出的电压值if(val>400){//当传感器输出电压值大于400，则报警，并点亮LED灯和蜂鸣器digitalWrite(3,1);digitalWrite(4,1);delay(1000);//延迟1秒钟digitalWrite(3,0);digitalWrite(4,0);delay(1000);//延迟1秒钟}delay(500);}三、实现过程1.硬件部分将MQ-2烟雾传感器、10K欧姆电阻器、电容、Arduino UNO、小型蜂鸣器和LED灯连接如图2所示，其中预留了端口悬空，以供连接电源。

2.软件部分在Arduino编程环境中编写上述代码，并上传到Arduino UNO控制器中。

在烟雾探头烧烤若干分钟后，蜂鸣器响起并点亮红色LED灯，表示检测到烟雾。

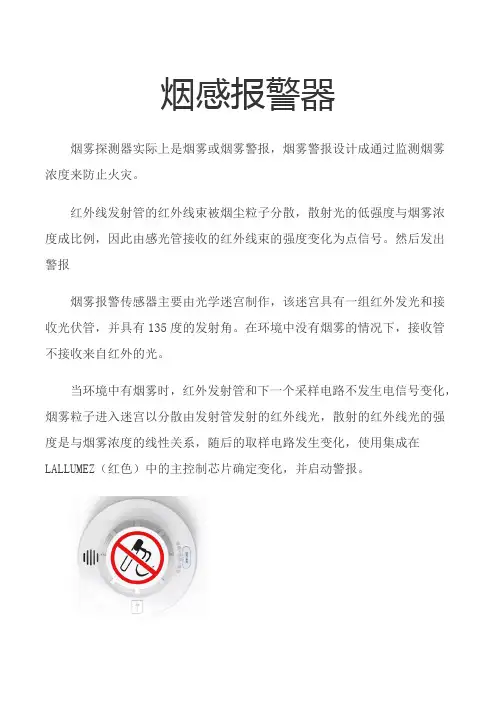

烟感报警器
烟雾探测器实际上是烟雾或烟雾警报，烟雾警报设计成通过监测烟雾浓度来防止火灾。

红外线发射管的红外线束被烟尘粒子分散，散射光的低强度与烟雾浓度成比例，因此由感光管接收的红外线束的强度变化为点信号。

然后发出警报
烟雾报警传感器主要由光学迷宫制作，该迷宫具有一组红外发光和接收光伏管，并具有135度的发射角。

在环境中没有烟雾的情况下，接收管不接收来自红外的光。

当环境中有烟雾时，红外发射管和下一个采样电路不发生电信号变化，烟雾粒子进入迷宫以分散由发射管发射的红外线光，散射的红外线光的强度是与烟雾浓度的线性关系，随后的取样电路发生变化，使用集成在LALLUMEZ（红色）中的主控制芯片确定变化，并启动警报。

烟雾探测器
电力：9V碱性电池或碳化电池。

操作电流：静电小于10瓦，操作电流在20至25瓦之间。

烟雾敏感性：UL 217标准得到遵守。

操作温度：400-120（-4°C-50°C）
气体界面温度：10%-90%
消音器能量水平：85 到10英尺
电池寿命：大约一年。
