一体化体制泵站特点 上海凯泉

一体化泵站产品说明书TY系列一体化污水提升泵站是一种新型的污水处理设备，由筒身、潜水泵、耦合装置、管道、阀门、液位传感器、控制系统、粉碎型格栅和通风系统等部件组成。

其容积优化是最显著的特征，可以作为中小型混凝土泵站的替代品。

该泵站适用于住宅小区、饭店、学校、工厂、部队营房和其它公共场所的污水废水等收集和排放，主要安装于室外地下，也可用于室内场合。

TY系列一体化污水提升泵站具有以下特点：1.快速安装，一站式采购，按照最终用户的要求装配完整；2.高质量的组件，坚固的泵站筒体，大量实践证明可靠耐用；3.状态监测和远程监控，配合各种智能传感器，可以实现无人值守、编程控制和远程控制；4.防滑顶盖，不锈钢或玻璃纤维制成，可加装防盗安全锁，可加气压弹簧，轻松打开；5.可用不锈钢材料制作、也可用连续缠绕加强玻璃纤维筒体制作，优化设计，计算机控制缠绕工艺，确保厚度均匀并达到设计要求，质量稳定优良；6.压力管路，不锈钢或客户指定材料，所有管路在出厂前均通过压力测试，以防泄漏；7.进口管路最大达DN500，通常为不锈钢AISI304或316，可根据客户要求配置各种法兰；8.泵站上盖，玻璃钢或铝制，铝制安全格栅，不锈钢通风排气管，不锈钢扶手；9.不锈钢安装平板，方便未来的管路、水泵因为入流增大时升级；10.内置服务平台，可根据客户要求定制，不同形式、位置和高度。

TY系列一体化污水提升泵站可分为污水泵站、雨水泵站、合流泵站、污泥泵站等类型，选型订购需要提供相关技术参数。

1.泵站的流入流量Q（立方/小时）和最大流量时的变化系数需要确定；同时需要确定所需水泵的数量和扬程，可以选择一用一备或二用一备的方案；2.室外地面标高H0（米）也需要确定，也可以使用相对标高±0.00（米）；进水管的外接管径DN和管中标高H1（米），以及出水管的外接管径DN和管中标高H2（米）也需要确定；3.内部的管路材质可以是不锈钢SUS304或热镀锌管件；4.需要选择液位传感器、压力传感器、浮球或超声液位传感器等设备；5.控制系统可以选择自动液位控制、手动控制或远程控制；6.格栅类型可以选择提篮格栅或粉碎格栅；7.电控箱形式可以选择室外防雨控制柜或景观式管理房。

S系列：

结构特点： 一体化整体结构，机电仪协调配套设计， 配套小型气压罐。
S系列：

控制系统： 设计为自动起停，间歇运行，停机时靠气 压罐保压，运行时自动变频调速、自动变 压运行，使设备特性满足管网装置特性要 求，确保高效节能运行。
S系列：

适用场合： 适用于典型的间歇型供水流量场合，一般为 中小型建筑给水配套，例如企事业单位办 公楼、住宅、小型场馆、公共建筑。
四减泵控制：变频泵运行如不能维持恒压， 当压力降至恒压下偏差时，经延时确认加泵； 当变频泵运行在频率下限时（说明已不出力）， 经延时确认减泵。 设备工作原理：设备含多台水泵，既有变频泵 又有工频泵，靠变频泵的连续调节和工频泵的 分级调节相结合从而实现在全流量范围的恒压 运行。 工作特性如下图所示
五、供货范围

S系列 泵组、气压罐、控制柜、设备出水总管、 出口蝶阀、出口止回阀，压力表、传感器
五、供货范围

N系列 泵组、气压罐、控制柜、设备出水总管、 出口蝶阀、出口止回阀，控制仪表
五、供货范围

H系列 泵组、气压罐、控制柜、设备出水总管、 出口蝶阀、出口止回阀，压力检测部件、 仪表支架
N系列

结构特点： 组合式结构设计，需现场配管、配阀、调 整地基连接，设备配置与泵房布局灵活， 配套气压罐体积较大。
N系列：

控制系统： 设计为自动起停，间歇运行，停机时靠气压 罐保压，运行时自动调速、自动变压运行， 使设备特性满足管网装置特性要求，确保 高效节能运行。
N系列：

适用场合： 适用于一般间歇型供水流量场合，例如各类 住宅小区、高层建筑、宾馆饭店、学校医 院。比S系列更通用
分类代号：分为H、M、L三档 电机功率：7.5KW BG:固定变频；BJ:变频交替；BX:变频循环 QB:全变频；PJ:普通继电控制 3：控制主泵台数3台

昌吉吉盛新型建材二期工业硅项目综合循环水泵站水泵技术协议甲方: 昌吉吉盛新型建材乙方：2016年6月目录附件1技术规附件2供货围附件3技术服务附件4交货进度附件5招标方工作附件6投标方工作附件7包装、运输与储存附件8投标人需要说明的其它容附件9 投标人提供的其它技术文件和附图附件10 技术性能违约金支付条件附件 1 技术规1 总则(1)本技术规适用于昌吉吉盛二期9X33000KVA工业硅项目循环冷却水系统拟选购本章所述设备。

本章所载容为招标方认为必须满足的最低要求。

投标方提供的合同设备应满足技术成熟、安全可靠、运行稳定、维修方便的要求。

( 2)本技术规书提出的是最低限度的技术要求，并未对一切的技术细节作出规定，也未充分引述有关标准和规的条文，投标方应保证提供符合本技术规和国家有关最新标准的优质产品。

(3)如对本招标文件有偏差(无论多少) 都必须清楚地表示在本招标文件的附件7“差异表”中。

否则将认为投标方提供的设备完全符合本招标文件和标准的要求。

( 4)投标方应执行本招标文件所列标准。

有不一致时，按较高标准执行。

投标方在设计、制造中所涉及的各项规程、规和标准保证遵循现行最新版本的标准。

( 5)投标方应提供高质量的设备，这些设备均是成熟可靠、技术先进的产品。

设备采用专利涉及到的全部费用均被认为已包括在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。

( 6)在签定合同之后，招标方有权提出因规、标准和规程发生变化而产生的一些补充要求，具体项目由招、投标双方共同商定，但价格不再调整。

(7)本技术规及相关会议纪要和澄清文件经招、投标双方确认后作为订货合同的技术附件, 与合同正文具有同等法律效力。

1.1 工程概况希望工业硅项目厂址位于吉木萨尔县准东五彩湾煤电煤化工基地。

本工程地震基本烈度为 6 度，反应谱特征周期为0.65s ，场地土类型为中软土，建筑场地类别为III 类。

主厂房零米海拔标高约为505.30m。

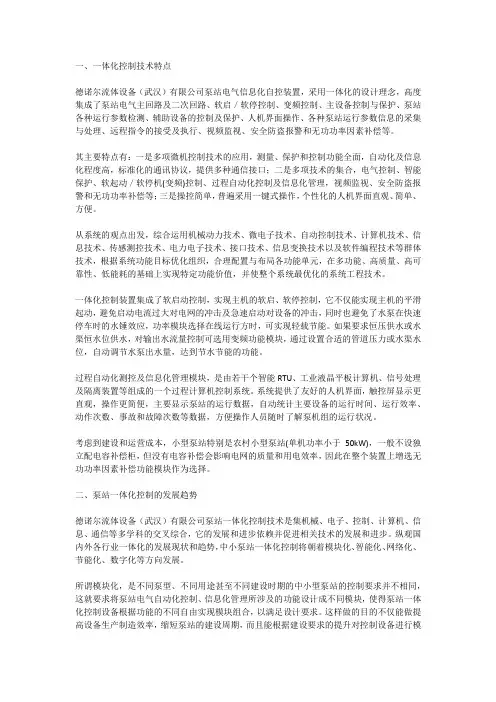

一、一体化控制技术特点德诺尔流体设备（武汉）有限公司泵站电气信息化自控装置，采用一体化的设计理念，高度集成了泵站电气主回路及二次回路、软启／软停控制、变频控制、主设备控制与保护、泵站各种运行参数检测、辅助设备的控制及保护、人机界面操作、各种泵站运行参数信息的采集与处理、远程指令的接受及执行、视频监视、安全防盗报警和无功功率因素补偿等。

其主要特点有：一是多项微机控制技术的应用，测量、保护和控制功能全面，自动化及信息化程度高，标准化的通讯协议，提供多种通信接口；二是多项技术的集合，电气控制、智能保护、软起动／软停机(变频)控制、过程自动化控制及信息化管理，视频监视、安全防盗报警和无功功率补偿等；三是操控简单，普遍采用一键式操作，个性化的人机界面直观、简单、方便。

从系统的观点出发，综合运用机械动力技术、微电子技术、自动控制技术、计算机技术、信息技术、传感测控技术、电力电子技术、接口技术、信息变换技术以及软件编程技术等群体技术，根据系统功能目标优化组织，合理配置与布局各功能单元，在多功能、高质量、高可靠性、低能耗的基础上实现特定功能价值，并使整个系统最优化的系统工程技术。

一体化控制装置集成了软启动控制，实现主机的软启、软停控制，它不仅能实现主机的平滑起动，避免启动电流过大对电网的冲击及急速启动对设备的冲击，同时也避免了水泵在快速停车时的水锤效应，功率模块选择在线运行方时，可实现轻载节能。

如果要求恒压供水或水渠恒水位供水，对输出水流量控制可选用变频功能模块，通过设置合适的管道压力或水渠水位，自动调节水泵出水量，达到节水节能的功能。

过程自动化测控及信息化管理模块，是由若干个智能RTU、工业液晶平板计算机、信号处理及隔离装置等组成的一个过程计算机控制系统。

系统提供了友好的人机界面，触控屏显示更直观，操作更简便，主要显示泵站的运行数据，自动统计主要设备的运行时间、运行效率、动作次数、事故和故障次数等数据，方便操作人员随时了解泵机组的运行状况。
