《液压与气压传动》试卷(A)答案

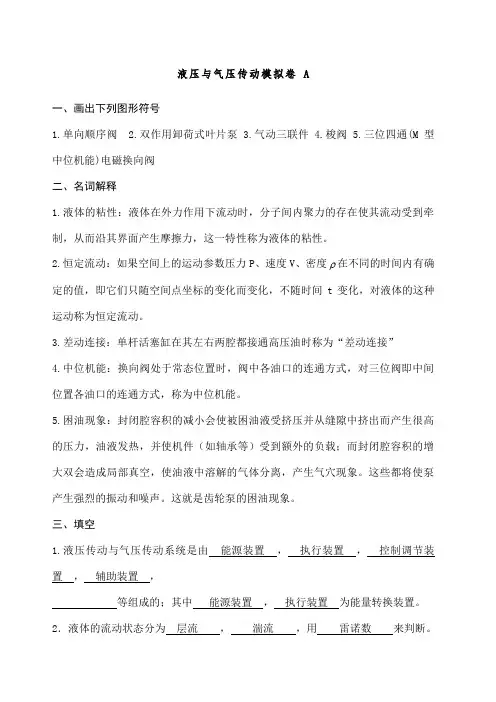

液压与气压传动模拟卷 A一、画出下列图形符号1.单向顺序阀2.双作用卸荷式叶片泵3.气动三联件4.梭阀5.三位四通(M型中位机能)电磁换向阀二、名词解释1.液体的粘性：液体在外力作用下流动时，分子间内聚力的存在使其流动受到牵制，从而沿其界面产生摩擦力，这一特性称为液体的粘性。

2.恒定流动：如果空间上的运动参数压力P、速度V、密度 在不同的时间内有确定的值，即它们只随空间点坐标的变化而变化，不随时间t变化，对液体的这种运动称为恒定流动。

3.差动连接：单杆活塞缸在其左右两腔都接通高压油时称为“差动连接”4.中位机能：换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各油口的连通方式，称为中位机能。

5.困油现象：封闭腔容积的减小会使被困油液受挤压并从缝隙中挤出而产生很高的压力，油液发热，并使机件（如轴承等）受到额外的负载；而封闭腔容积的增大双会造成局部真空，使油液中溶解的气体分离，产生气穴现象。

这些都将使泵产生强烈的振动和噪声。

这就是齿轮泵的困油现象。

三、填空1.液压传动与气压传动系统是由能源装置，执行装置，控制调节装置，辅助装置，等组成的；其中能源装置，执行装置为能量转换装置。

2．液体的流动状态分为层流，湍流，用雷诺数来判断。

光滑金属管道其临界雷诺数为 2000~2320 。

3溢流阀在液压系统中的作用是稳压，调压，限压，。

4．调速回路主要有节流调速回路，容积调速回路，容积节流调速回路。

5．容积式液压泵吸油时密闭容积由小变大，压油时由大变小；外啮合齿轮泵位于轮齿逐渐脱离啮合的一侧是吸油腔，进入啮合的一侧是压油腔。

6．液压泵的实际流量比理论流量小，液压马达实际流量比理论流量大。

7．在变量泵---变量马达调速回路中，为了在低速时获得较大的输出转矩，高速时获得较大功率，往往在低速段，先将变量马达调至最大，用变量泵调速；而在高速段，将变量泵调至最大，用变量马达调速；四、选择题1.流量流量连续性方程是（ C ）在流体力学中的表达形式，而伯努利方程是（ A ）在流体力学中的表达形式。

《液压与气压传动》考试试卷（03级用：A卷参考答案）姓名班级成绩一、填空题（每小题3分，共24分）1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2.一个完整的液压系统是由（动力元件）、（控制元件）、（执行元件）、（辅助元件）和（液压介质）五部分组成的。

3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4.变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用叶片泵)、( 轴向柱塞泵)、( 径向柱塞泵), 其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

5.液压泵的实际流量比理论流量（小）；而液压马达实际流量比理论流量（大）。

6.调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调速阀是由（溢流阀）和节流阀（并联）而成。

7.不含水蒸气的空气为（干空气），含水蒸气的空气称为（湿空气），所含水分的程度用（湿度）和（含湿量）来表示。

8.气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指（分水滤气器）、（减压阀）、（油雾器）。

二、选择题：将正确答案序号填在括号中（每小题2分，共14分）1.流量连续性方程是（C）在流体力学中的表达形式，而伯努力方程是（A）在流体力学中的表达形式。

（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他2.双作用叶片泵具有（A、C）的结构特点；而单作用叶片泵具有（B、D）的结构特点。

（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度，瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量3.一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ D ）；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（B ）。

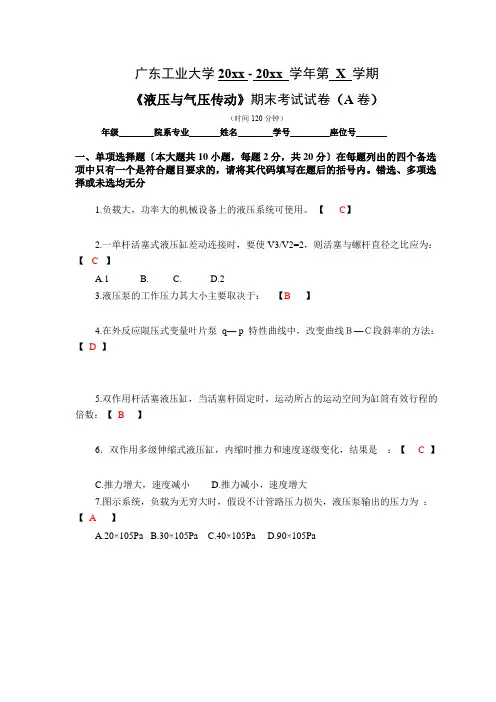

广东工业大学20xx - 20xx 学年第X 学期《液压与气压传动》期末考试试卷（A卷）（时间120分钟）年级院系专业姓名学号座位号一、单项选择题〔本大题共10小题，每题2分，共20分〕在每题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多项选择或未选均无分1.负载大，功率大的机械设备上的液压系统可使用。

【C】2.一单杆活塞式液压缸差动连接时，要使V3/V2=2，则活塞与螺杆直径之比应为：【C】A.1B.C.D.23.液压泵的工作压力其大小主要取决于：【B】4.在外反应限压式变量叶片泵q— p 特性曲线中，改变曲线Ｂ—Ｃ段斜率的方法：【D】5.双作用杆活塞液压缸，当活塞杆固定时，运动所占的运动空间为缸筒有效行程的倍数：【B】6．双作用多级伸缩式液压缸，内缩时推力和速度逐级变化，结果是：【C】C.推力增大，速度减小D.推力减小，速度增大7.图示系统，负载为无穷大时，假设不计管路压力损失，液压泵输出的压力为：【A】A.20×105PaB.30×105PaC.40×105PaD.90×105Pa8．要求液压缸在任一位置停留，并能实现中位卸荷，三位换向阀的中位机能代号为：【B】9.图示系统中的溢流阀在液压系统中的作用为：【C】10.减压阀的进口压力为40×105Pa，调定压力为20×105Pa，减压阀的出口压力为：【A】A.20×105PaB.40×105PaC.60×105PaD.100×105Pa二、问答题〔本大题共5小题，每题6分，共30分〕1.什么是液体的粘性？常用的粘度方法表示有哪几种？如何定义？2.先导式溢流阀的远程控制油口分别接入油箱或另一远程调压阀时，会出现什么现象？3.顺序阀有哪几种控制方式和泄油方式？并举例说明。

4.何谓换向阀的“位〞和“通〞？并举例说明。

《液压与气压传动》期终考查试卷(A 卷)适用专业：一.填空题（每小题2分，共28分）1．液压执行元件的运动速度取决于___________，液压系统的压力大小取决于___________，这是液压系统的工作特性。

2．液体流动中的压力损失可分为_________压力损失和_________压力损失两种。

3．液压泵的容积效率是该泵___________流量与___________流量的比值。

4．液压马达把 转换成 ，输出的主要参数是 和 。

5．直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的，通常直动式溢流阀只用于___________系统。

6．在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

二.选择题（每小题2分，共24分）1．液压控制阀可分为三大类，它们是（ ）。

A 压力阀/方向阀/流量阀B 单向阀/比例阀/伺服阀C 球阀/截止阀/闸阀 2．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( )。

A 防止困油B 增加吸油能力C 减少泄露D 减少径向不平衡力3．外啮合齿轮泵中齿轮进入啮合的一侧是( )。

A 吸油腔B 压油腔C 吸油腔或压油腔。

4．中位机能为 ( ) 型的三位四通换向阀可实现中位卸荷。

A OB PC M 5．高压系统宜采用( )A 齿轮泵B 叶片泵C 柱塞泵。

6．调速阀由（ ）与节流阀串联组成。

A 减压阀B 定差减压阀C 溢流阀D 差压式溢流阀 7．液压传动中所用的油液，随着油液温度的升高，其粘度将( )A 不变B 略有上升C 显著上升D 显著下降8．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24Q v d B ．)(222d D Q v -=π C ．24D Q v π= D ．)(422d D Q -π 9．与节流阀相比较，调速阀的显著特点是（ ）。

A ．流量稳定性好B ．结构简单，成本低C ．调节范围大D ．最小压差的限制较小 10.（ ）是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

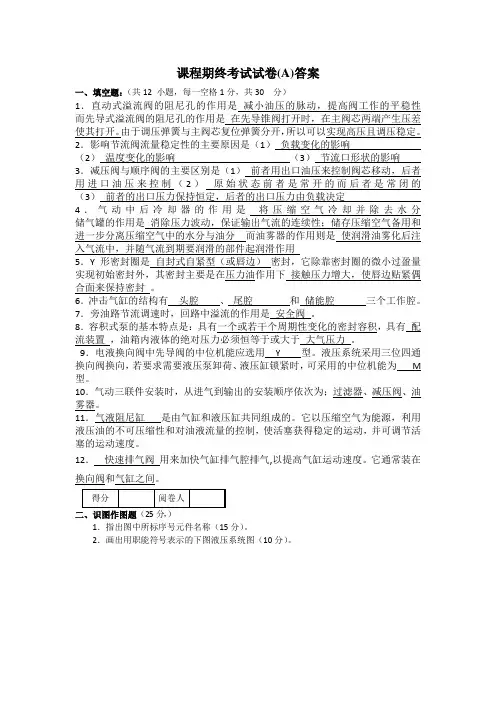

课程期终考试试卷(A)答案一、填空题：（共12 小题，每一空格1分，共30 分）1．直动式溢流阀的阻尼孔的作用是减小油压的脉动，提高阀工作的平稳性而先导式溢流阀的阻尼孔的作用是在先导锥阀打开时，在主阀芯两端产生压差使其打开。

由于调压弹簧与主阀芯复位弹簧分开，所以可以实现高压且调压稳定。

2．影响节流阀流量稳定性的主要原因是（1）负载变化的影响（2）温度变化的影响（3）节流口形状的影响3．减压阀与顺序阀的主要区别是（1）前者用出口油压来控制阀芯移动，后者用进口油压来控制（2）原始状态前者是常开的而后者是常闭的（3）前者的出口压力保持恒定，后者的出口压力由负载决定4．气动中后冷却器的作用是将压缩空气冷却并除去水分储气罐的作用是消除压力波动，保证输出气流的连续性；储存压缩空气备用和进一步分离压缩空气中的水分与油分而油雾器的作用则是使润滑油雾化后注入气流中，并随气流到期要润滑的部件起润滑作用5．Y形密封圈是自封式自紧型（或唇边）密封，它除靠密封圈的微小过盈量实现初始密封外，其密封主要是在压力油作用下接触压力增大，使唇边贴紧偶合面来保持密封。

6．冲击气缸的结构有头腔、尾腔和储能腔三个工作腔。

7．旁油路节流调速时，回路中溢流的作用是安全阀。

8．容积式泵的基本特点是：具有一个或若干个周期性变化的密封容积，具有配流装置，油箱内液体的绝对压力必须恒等于或大于大气压力。

9．电液换向阀中先导阀的中位机能应选用Y 型。

液压系统采用三位四通换向阀换向，若要求需要液压泵卸荷、液压缸锁紧时，可采用的中位机能为M 型。

10．气动三联件安装时，从进气到输出的安装顺序依次为；过滤器、减压阀、油雾器。

11．气液阻尼缸是由气缸和液压缸共同组成的。

它以压缩空气为能源，利用液压油的不可压缩性和对油液流量的控制，使活塞获得稳定的运动，并可调节活塞的运动速度。

12．快速排气阀用来加快气缸排气腔排气,以提高气缸运动速度。

它通常装在换向阀和气缸之间。

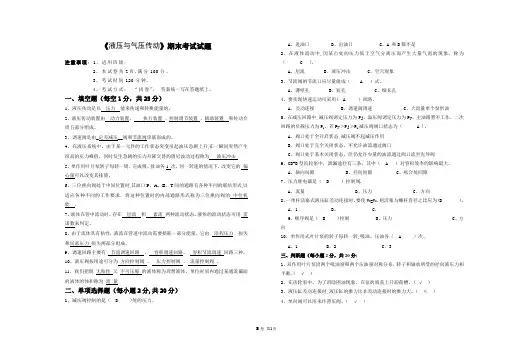

《液压与气压传动》期末考试试题注意事项：1、适用班级：2、本试卷共2页.满分100分。

3、考试时间120分钟.4、考试方式：“闭卷”，答案统一写在答题纸上。

一、填空题（每空1分，共25分）1、液压传动是以压力能来传递和转换能量的。

2、液压传动装置由动力装置、执行装置、控制调节装置、辅助装置和传动介质五部分组成。

3、调速阀是由_定差减压__阀和节流阀串联而成的。

4、在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为液压冲击.5、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心量可以改变其排量。

6、三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

7、液体在管中流动时，存在层流和紊流两种流动状态。

液体的流动状态可用雷诺数来判定。

8、由于流体具有粘性，液流在管道中流动需要损耗一部分能量，它由沿程压力损失和局部压力损失两部分组成。

9、调速回路主要有节流调速回路、容积调速回路、容积节流调速回路三种。

10、液压阀按用途可分为方向控制阀、压力控制阀、流量控制阀。

11、我们把既无粘性又不可压缩的液体称为理想液体，单位时间内通过某通流截面的液体的体积称为流量.二、单项选择题（每小题2分,共20分）1、减压阀控制的是（ B )处的压力。

A、进油口B、出油口C、A 和B都不是2、在液体流动中,因某点处的压力低于空气分离压而产生大量气泡的现象，称为（ C ).A、层流B、液压冲击C、空穴现象3、节流阀的节流口应尽量做成（ A ）式。

A、薄壁孔B、短孔C、细长孔4、要实现快速运动可采用( A ）回路。

A、差动连接B、调速阀调速C、大流量单个泵供油5、在减压回路中,减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为P L。

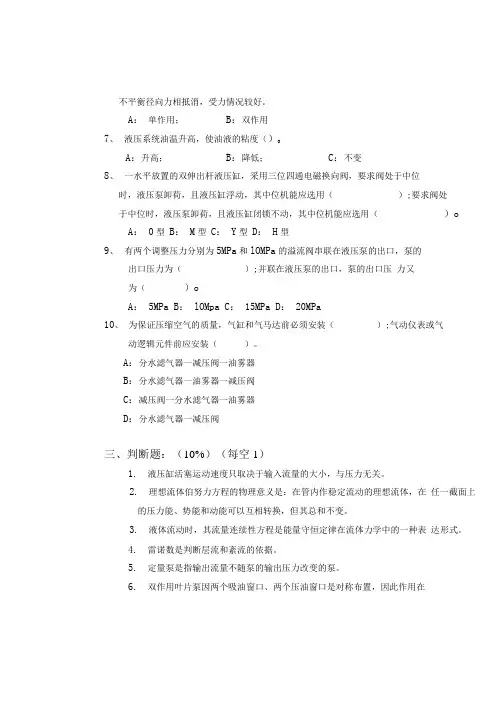

不平衡径向力相抵消，受力情况较好。

A：单作用；B：双作用7、液压系统油温升高，使油液的粘度（）0A：升高；B：降低；C：不变8、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）;要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）o A： 0型B： M型C： Y型D： H型9、有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口，泵的出口压力为（）;并联在液压泵的出口，泵的出口压力又为（）oA： 5MPa B： lOMpa C： 15MPa D： 20MPa10、为保证压缩空气的质量，气缸和气马达前必须安装（）;气动仪表或气动逻辑元件前应安装（）。

A：分水滤气器一减压阀一油雾器B：分水滤气器一油雾器一减压阀C：减压阀一分水滤气器一油雾器D：分水滤气器一减压阀三、判断题：（10%）（每空1）1.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

2.理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

3.液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

4.雷诺数是判断层流和紊流的依据。

5.定量泵是指输出流量不随泵的输出压力改变的泵。

6.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在《液压与气压传动》期末考试试卷（A ）一、填空题：（30%）（每空1.5）1、 液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ）。

2、 油液黏度的衡量参数有（ ）、（ ）、（ ）三种。

3、 液压马达可以将（）能转换为（）能。

4、 流体在管道中的流动状态有（ ）、（ ）两种。

5、 液压控制阀是液压系统的控制元件，按其功用分为（）控制阀、（ ）控制阀和（ ）控制阀三大类。

二、选择题：（30%）（每空2'） 1、 受到径向力不平衡的泵是（）。

AF A 试卷一、选择题1．限制齿轮泵压力提高的主要因素是（ ）。

A 流量脉动B 困油现象C 泄漏大D 径向力不平衡2．液压系统利用液体的（ ）来传递动力。

A 压力能B 动能C 位能D 热能3．流量连续性方程是（ ）在流体力学中的表达形式。

A 能量守恒定律B 质量守恒定律C 动量定理D 其他4．如图所示的调速回路，节流阀处在节流调速的工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。

当负载F 增大时，试分析：活塞缸的运动速度（ ）。

A 减小B 增大C 基本不变D 可能增大也可能减小5．容积节流复合调速回路（ ）。

A 主要由定量泵和调速阀组成B 工作稳定、效率较高C 运动平稳性比节流调速回路差D 在较低速度下工作时运动不够稳定6．液压缸的运动速度取决于（ ）。

A 压力和流量B 压力C 流量7．在用节流阀的旁油路节流调速回路中，其液压缸速度 （ ）。

A 随负载增大而增加B 随负载减少而增加C 不受负载的影响8．节流阀是控制油液的（ ）A 方向B 流量和方向C 流量9．液压马达是将（ ）A 液压能转换成机械能B 电能转换为液压能C 机械能转换成液压能10．要实现快速运动可采用（ ）回路。

A 差动连接B 调速阀调速C 大流量泵供油二、判断题1．减压阀的进口压力保证不变。

（）2．在齿轮泵中，为了消除困油现象，在泵的端盖上开卸荷槽。

（）3．双作用叶片泵因两个吸油窗和两个压油窗对称分布，转子和轴承所受的径向液压力相平衡。

（）4．作用于活塞上的推力越大，活塞的运动速度越快。

（）5．液压传动适宜于在传动比要求严格的场合采用。

（）6．液压泵的工作压力取决于液压泵的公称压力。

（）7．背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。

（）8．通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。

（）9．定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。

（）10．液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

传动介质：油液2.什么是空穴现象？什么是气蚀现象？（6分）气体进入油液中，在压力降低时气体从油液中分离出来就是空穴现象。

分离出来的气体，被快速带进高压系统中，这时气体以气泡的形式被高压油包围，挤压，在挤破时产生很高的爆破压力，对工作表面产生很大的破坏作用，就像被腐蚀一样，这个过程叫气蚀。

3、说明O型、M型、P型和H型三位四通换向阀在中间位置时的特点（4分）O型可以实现液压缸闭锁，M可以实现卸荷，P可以差动快速，H可以卸荷，同时可以调整液压缸位置。

4、滤油器一般安装在回路的哪些位置？选用滤油器时要注意哪些问题？（3分）进油路，回油路，压力油路。

要注意强度，过滤精度，滤芯更换容易，还要考虑堵塞时要有补救措施比如加顺序阀，溢流阀等5、调速阀是由什么阀组成的？在系统应用中与节流阀有什么不同？在回路中能否反接？（4分）由定差减压阀和节流阀串联，在系统中，调速阀可以使速度与负载的变化没有关系，节流阀的速度跟负载变化有关系。

调速阀在回路中不能反接，可以并一个单向阀解决反向流动问题。

三，分析简单回路（23分）1.在下图所示回路中，若溢流阀A、B的调整压力分别为pA=5Mpa，pB=3 Mpa，泵出口主油路处的阻力为无限大。

试问在不计管路损失和调压偏差时，电磁铁通电或断电时泵的工作压力各为多少？（3分）电磁阀断电时为5Mpa，通电时为3 Mpa2.试分析下图所示插装阀单元的工作原理，画出具有对应功能的普通液压控制阀的图形符号。

（4分）是一个两位三通阀3.右图为气动连续往复运动，分析其工作过程（5分）如图示，活塞杆端部压住3，使得2处于有位，缸右行行程终点压住4，2换向到左位，缸左行，如此往复循环4.右图为气动过载保护回路，分析其保护过程（5分）过载时，压力升高，顺序阀打开，3处于上位，2的气体没有压力，恢复为下位，使得气缸退回。

5.下图是带有补偿装置的串联液压缸同步回路，试分析其消除同步误差的工作原理。

（5分）如果A缸先到行程终点，B缸未到，此时接触到1XK使得1YA通电处于右位，单向阀通压力油补到B缸上腔完成B缸的行程。

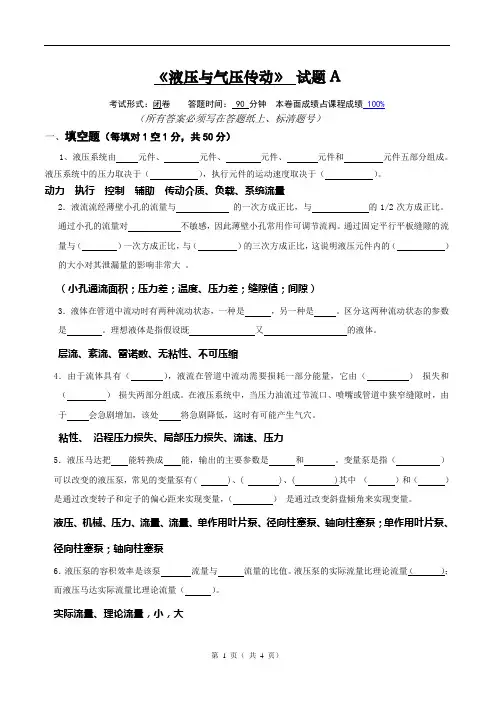

《液压与气压传动》试题A考试形式：闭卷答题时间： 90 分钟本卷面成绩占课程成绩 100%（所有答案必须写在答题纸上、标清题号）一、填空题（每填对1空1分，共50分）1、液压系统由元件、元件、元件、元件和元件五部分组成。

液压系统中的压力取决于（），执行元件的运动速度取决于（）。

动力执行控制辅助传动介质、负载、系统流量2．液流流经薄壁小孔的流量与的一次方成正比，与的1/2次方成正比。

通过小孔的流量对不敏感，因此薄壁小孔常用作可调节流阀。

通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（小孔通流面积；压力差；温度、压力差；缝隙值；间隙）3．液体在管道中流动时有两种流动状态，一种是，另一种是。

区分这两种流动状态的参数是。

理想液体是指假设既又的液体。

层流、紊流、雷诺数、无粘性、不可压缩4．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于会急剧增加，该处将急剧降低，这时有可能产生气穴。

粘性、沿程压力损失、局部压力损失、流速、压力5．液压马达把能转换成能，输出的主要参数是和。

变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

液压、机械、压力、流量、流量、单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵6．液压泵的容积效率是该泵流量与流量的比值。

液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

实际流量、理论流量，小，大7．液压缸的泄漏主要是由和造成的。

齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。

外啮合齿轮泵中，最为严重的泄漏途径是。

压力差间隙、端面、径向；啮合；端面、轴向间隙。

液压与气压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，动力元件指的是什么？A. 泵B. 马达C. 缸D. 控制阀答案：A2. 气压传动系统中，执行元件通常指的是什么？A. 压缩机B. 气缸C. 气动马达D. 气动控制阀答案：B3. 下列哪个不是液压系统的基本参数？A. 压力B. 流量C. 温度D. 功率答案：D4. 在液压系统中，节流调速回路的作用是什么？A. 调节流量C. 调节温度D. 调节功率答案：A5. 气压传动系统中，气源处理包括哪几个部分？A. 过滤、调压、润滑B. 过滤、调压、冷却C. 调压、润滑、冷却D. 过滤、润滑、冷却答案：D6. 液压油的粘度过高会导致什么问题？A. 系统效率提高B. 系统发热增加C. 泄漏减少D. 噪音降低答案：B7. 以下哪个元件可以将液压能转换为机械能？A. 泵B. 缸C. 控制阀D. 管路答案：B8. 气压传动系统中，气动马达的作用是什么？B. 提供流量C. 转换能量D. 控制气流答案：C9. 在液压系统中，哪些因素会影响液压油的粘度？A. 温度B. 压力C. 污染D. 所有以上因素答案：D10. 以下哪个不是气压传动的优点？A. 清洁B. 安全C. 高效率D. 低成本答案：C二、判断题（每题1分，共10分）1. 液压系统比气压系统能传递更大的力。

（对）2. 液压油可以随意替换为其他油品。

（错）3. 液压系统中的溢流阀是用来维持系统压力的。

（对）4. 气动系统比液压系统反应速度快。

（对）5. 液压缸的工作压力不能超过其设计压力。

（对）6. 气动系统中的过滤器是用来过滤气体中的水分和杂质的。

（对）7. 液压系统中的油缸可以作为执行元件也可以作为辅助元件。

（对）8. 气压传动系统的能耗比液压传动系统低。

（错）9. 液压系统中的油温过高不会影响系统的正常工作。

（错）10. 气动系统中的油雾器是用来润滑气动元件的。

（对）三、简答题（每题5分，共30分）1. 简述液压传动系统的工作原理。

液压与气压传动考试题（A 卷）一、填空题（每空1分，共25分）1．液压传动主要以液体的压力能进行工作。

对于结构及尺寸确定的液压系统，其执行元件的工作压力决定于工作负载，执行元件的速度决定于流量。

2．液体受压力作用而发生体积缩小的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将降低。

3．限压式变量叶片泵是利用工作压力的反馈作用实现的，它具有内反馈和外反馈 两种形式。

当其出口压力超过泵的限度压力，输出流量将显著地减少(降低)。

4. 液体的粘度通常有三种不同的表示方法，它们是动力粘度dydu τμ=，＿运动粘度ρμν=____， 相对粘度。

P11 温度对粘度的影响，温度升高，粘度下降，粘度指数高，说明粘度随温度变化小，其粘温特性好。

压力对粘度的影响，气泡对粘度的影响。

5、液力传动是主要利用液体动能或位能的传动；液压传动是主要利用液体 压力 能的传动。

6、液体在管道中流动由于存在液阻，就必须多消耗一部分能量克服前进道路上的阻力，这种能量消耗称为 压力 损失；液流在等断面直管中流动时，由于具有粘性，各质点间的运动速度不同，液体分子间及液体与管壁之间产生摩擦力，为了克服这些阻力，产生的损失称之为 沿程压力 损失。

液体在流动中，由于遇到局部障碍而产生的阻力损失称为 局部压力 损失。

P43 沿程压力损失：2Re 64=Δ,=Re 2v ρd l p υvd λ雷诺系数，2=Δ2v ρξp ξ 7、对于泵来说流量是变量，不同的泵，其(排)量不同，但选定适当的转速，可获得相等的_流___量。

8、实际工作时，溢流阀开口的大小是通过 [压力] 的变化来自动调整的。

9、轴向柱塞泵主要有驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成，改变__斜盘的倾角___，可以改变泵的排量。

10、马达是_执行___元件，输入的是压力油，输出的是__转矩___和__转速___。

11、减压阀是利用液流通过_缝隙___产生压降的原理，使出口压力低于进口压力，并使出口压力保持基本不变的压力控制阀。

适用于 机械系各专业《液压与气压传动》（A ）第 1 页 共 3 页学院20 ～20 学年第 学期期中考试试卷《液压与气压传动》期中考试试卷（A ）答卷一、填空题：（30%）(每空1.5)1．液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。

（ 负载 ；流量）2、油液黏度的衡量参数有（ ）、（ ）、（ ）三种。

（动力黏度、运动黏度、相对黏度）3、液压马达可以将（ ）能转换为（ ）能。

（压力、机械）4、流体在管道中的流动状态有（ ）、（ ）两种。

（层流、紊流）5、液压控制阀是液压系统的控制元件，按其功用分为（ ） 控制阀、 （ ）控制阀和（ ）控制阀三大类。

（方向、压力、流量）6、液压传动装置由（ ）、（ ）、（ ）、（ ）和（ ）五部分组成。

（动力元件、执行元件、控制元件、辅助元件、工作介质）7、常用的液压泵有（ ）、（ ）、（ ） 三种。

（齿轮泵 、叶片泵、柱塞泵）二、选择题：（30%）(每空2`)1、 受到径向力不平衡的泵是（ ）。

（ C ） A ：柱塞泵 B ：双作用叶片泵 C ：单作用叶片泵2、液压马达的理论流量q t （ ）实际流量q 。

（ B ）A ：大于B ：小于C ：等于3、流量连续性方程是（）在流体力学中的表达形式，而伯努利方程是 （ ）在流体力学中的表达形式。

（C ；A ）A ：能量守恒定律；B ：动量定理 ；C ：质量守恒定律 ；D ：其他； 4、某液压系统中要求选用三位四通换向阀中位时可形成差动回路，应选用 （ ）型。

（ C ）A ：O 型B ：Y 型C ：P 型5．液压系统的最大工作压力为8MPa ，安全阀的调定压力应为（ C ）A ：等于8MPa ；B ：小于8MPa ；C ：大于8MPa6．（ ）叶片泵运转时，存在不平衡的径向力；（ ）叶片泵运转时，不平衡径向力相抵消，受力情况较好。

（A ；B ） A ： 单作用； B ：双作用7、液压系统油温升高，使油液的粘度（ ）。

考生注意：1．学号、姓名、专业班级等应填写准确。

2．考试作弊者，责令停考，成绩作废。

液压与气压传动试题A（年季学期）二、判断题（每题2分，共20分）（在括号内作记号，“√”表示对，“╳”表示错）1.液压缸的运动速度取定于进入液压缸液体的流量和液压缸的推力。

（）2.YB1型叶片泵转子槽内的叶片，是依靠离心力和叶片根部的压力油使叶片紧贴在定子内表面上的。

（）3.双出杆液压缸由于活塞两端作用面积相等,理论上其往复速度相等。

（）4.流量控制阀有节流阀、调速阀、溢流阀等。

（）5.单向顺序阀可作平衡阀用。

（）6.Y形密封圈及V形圈在安装时应将密封唇口面对压力油腔。

（）7.容积调速回路中的溢流阀起安全保护作用。

（）8.采用减速回路，可获得比系统压力低的稳定压力。

（）9.气压传动不需要设置专门的回气装置。

（）10．高于大气压力工作的元件称为真空元件。

（）三、选择题（将正确答案前的字母填在空格内，每题2分，共计20分）1.通过管内不同截面的液流速度与其截面积的大小。

A、成正比B、成反比C、无关2.柱塞泵的柱塞往复运动一次，完成一次。

A、进油B、压油C、进油和压油3.双出杆液压缸，当活塞杆固定时，其运动件的运动范围等于液压缸有效行程的。

A、二倍B、三倍C、四倍4.直动式溢流阀一般用于。

A、低压系统B、中压系统C、高压系统5.减压阀的出口压力比进口压力。

A、高B、低C、相同考核时长：120 分钟考核方式：闭卷一、填空题（每题1分，共25分）1．液压系统主要由、、、和工作介质五部分组成。

2. 液压系统中的压力损失有和两种。

3. 液体的黏度随温度的升高而，黏度指数高，表示黏度随温度的变化。

4. 当液压系统的工作压力高时，宜选用黏度的油液，液压系统的油温度高时，宜选用黏度的油液。

5. 为了消除CB-B型齿轮泵的困油现象，需在结构上开设。

6. 叶片泵按每转吸、排油的次数可分为和两类。

7. 液压缸是用来将液体的转换为能的能量转换装置。

液压与流体力学试题A卷答案一、问答及名词解释（40分）1.液压泵出口处的油液压力是由那个液压元件决定的。

（2分）答：溢流阀。

2.简述液压系统卸荷的意义。

（4分）答：使液压泵在接近零压的工况下运转，以减少功率损失和系统发热，延长液压泵和原动机的使用寿命。

3.工作介质污染。

（4分）答：液压系统在制造、储存、运输、安装、使用和维修中，由残留物、侵入物和生成物引起的污染。

4.粘度。

（4分）答：用来描述粘性的物理量，常用的液体粘度表示方法有三种，即动力粘度、运动粘度和相对粘度。

5.层流。

（4分）答：层流：液体质点的运动时互不干扰，液体的流动呈线性或层状，且平行于管道轴线。

液体流速较低，液体质点受粘性力的约束，不能随意运动，粘性力起主导作用。

6.紊流。

（4分）答：紊流：液体质点的运动杂乱无章，沿管道流动时，除平行与管道轴线的运动外，还存在剧烈的横向运动，液体质点在流动中互相干扰。

液体流速较高，惯性力起主导作用。

7.雷诺数。

（4分）答：雷诺数：用于表明液体流动状态的参数。

8.蓄能器有哪些功能？试画图说明。

（6分）答：储存和释放液体压力。

（图略）9.若把先导式溢流阀的远程控制口作泄漏口接回油箱，这时系统会产生什么现象？为什么？答：主阀心上端压力接近于零，阀口开得最大，这时系统的油液在很低的压力下通过主阀口流回油箱，实现卸荷作用。

10.如图所示，各液压缸完全相同，负载F2>F1。

已知节流阀能调节液压缸速度并不计压力损失。

试判断在图a和图b的两个液压回路中，哪个液压缸先动？哪个液压缸速度快？（4分）答：a)A先动，b)中A、B快二、填空题（５分）1.从功率利用率的角度看，进口节流阀式节流调速回路不宜用在________________的场合。

2.同一节流阀放在进口可使油缸得到比出口____________的速度。

3.间隙密封的特点是：_______、________、______，但对零件的加工要求____，且难以______，故只适用于：____、______的快速缸中。

《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 动力 元件、执行元件、控制元件、辅助元件和 传动介质元件五部分组成。

2．节流阀通常采用薄壁小孔；其原因是通过它的流量与粘度无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流 。

区分这两种流动状态的参数是雷诺数。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于流速会急剧增加，该处压力将急剧降低，这时有可能产生气穴。

5．液压马达把液压能能转换成机械能能，输出的主要参数是转速和转矩。

6．液压泵的容积效率是该泵实际流量与理论流量的比值。

7．液压缸的泄漏主要是由压力差和间隙造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙。

9．和齿轮泵相比，柱塞泵的容积效率较 高 ，输出功率 大 ，抗污染能力差 。

10．在旁油路节流调速回路中，确定溢流阀的调定压力时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 打开状态。

11．常用方向阀的操作方式有手动 、机动、 电磁等三种。

二、选择题1．液压缸差动连接工作时，缸的（ ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了2．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24dQ v π=B ．)(222d D Q v -=πC ．24D Q v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。

A ．)(222d D p F -=πB ．22d p F π=C ．)(422d D p F -=π D ．42d p F π= 4．在液压系统中，液压马达的机械效率是（ ）。

A ．T M M ∆=η B ．MM M T T ∆+=η C ．T M M ∆-=1η D ．M M M T ∆+∆=η 5．在液压系统中，液压马达的容积效率是（ ）。

A ．T Q Q ∆-=1η B ．TT Q Q Q ∆-=η C ．T Q Q ∆=η D ．Q Q Q T T ∆+=η 6．液压系统的真空度应等于（ ）。

液压与气压传动考试试卷及答案液压传动及控制（评分标准）A 1 3二、单项选择题（每题2分，共20分）1、液压泵在连续运转时允许使用的最高工作压力称为 C 。

一、填空题（每空1分，共20分）A、工作压力B、最大压力C、额定压力D、吸入压力1、液压马达是将液体的__压力能___能转换为___机械能__能的转换装置。

2、当温度下降时，油液的粘度（ B ）。

2、液压泵的效率主要包括容积效率和机械效率，前者反A、下降B、增加C、没有变化映了泄漏的大小，影响实际流量，后者反映了机械摩擦损失，影响驱动泵所需的转速。

3、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（C ）。

3、液压泵的容积效率是该泵实际流量与理论流量的比值。

A、层流B、液压冲击C、空穴现象D、紊流 4 、.双作用叶片泵一般为__定___量泵；单作用叶片泵一般为___变___量泵。

4、齿轮泵不平衡力解决方法之一是（C ）。

5 、轴向柱塞泵主要由驱动轴、斜盘、柱塞、缸体和配油盘五大部分组成。

改变A．减小工作压力B. 增加径向间隙C．减小压油口D. 增大吸油口斜盘倾角α ，可以改变油泵的排量V。

5、液压泵总效率最高的是( B )。

6 、压力控制阀按其用途不同，可分为溢流阀、顺序阀、减压阀和压力继电器四种基本形式。

A.双作用叶片泵B. 轴向柱塞泵C.内啮合齿轮泵 D. 螺杆泵7 、我国液压油的标准牌号所标明的号数是指该油液在（40度）温度时运动6、希望液压缸快速进退的速度相等，应使无杆腔直径与活塞杆直径之比为（ B ）。

粘度的平均值。

如N68液压油在该温度下的运动粘度ν＝（68cst ）。

A. 0.707 B. 1.414 C. 1.732 D. 0.866 8 、压力和温度对油液的粘度均有影响,一般来说,压力增大,粘度（增大）,温度增7、为使减压回路可靠地工作，其最高调整压力应（B ）系统压力。

加,粘度（变小）。

A. 大于B. 小于C. 等于9、液体在直管中流动时，产生远程压力损失；在变直径管、弯管中流动时产生局部压力损失。
