钢化玻璃基本知识
钢化玻璃（Tempered glass/Reinforced glass）属于安全玻璃。钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。
一、生产钢化玻璃工艺有两种：一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。其实钢化玻璃还存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右，急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑，同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。
二、钢化玻璃按形状分为平面钢化玻璃和曲面钢化玻璃。平面钢化玻璃厚度有3.4、5、6、8、
10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。但曲面(即弯钢化)钢化玻璃对每种厚度都有个最大的弧度限制。即平常所说的R R为半径.
2 钢化玻璃按其外观分为：平钢化，弯钢化。
三、钢化玻璃与普通玻璃的区别
由于钢化玻璃破碎后，碎片会破成均匀的小颗粒并且没有普遍玻璃刀状的尖角，从而被称为安全玻璃而广泛用于汽车、室内装饰之中，以及高楼层对外开窗户上。一般普通玻璃破碎后锋利的刀状尖角很容易割伤小孩或者撞击者，造成对人身的伤害。玻璃破碎后是变成小颗粒还是刀状这是钢化玻璃与普通玻璃最主要区别方式。但在工程检验中，动不动采用这种破坏性的检验无疑是不现实的。那么怎么能知道自己买的究竟是不是钢化玻璃呢？这还得从钢化玻璃制造原理来分析，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到。钢化处理后玻璃表面形成均匀压应力，而内部则形成张应力，使玻璃的性能得以大幅度提高，抗拉度是后者的3倍以上，抗冲击力是后者的5倍以上。也正是这个特点，应力特征成为鉴别真假钢化玻璃的重要标志，那就是钢化玻璃可以透过偏振光片在玻璃的边部看到彩色条纹，而在玻璃的面层观察，可以看到黑白相间的斑点。偏振光片可以在照相机镜头或者眼镜中找到，观察时注意光源的调整，这样更容易观察。每块钢化玻璃上都有一个3c质量安全认证标志..

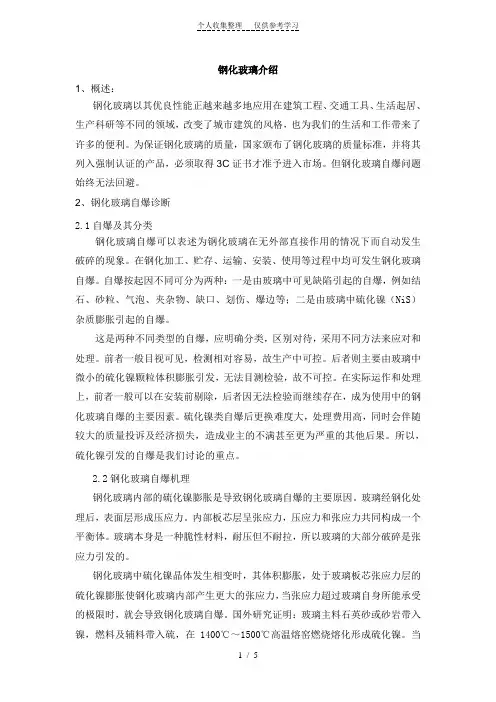

四、钢化玻璃的自爆
钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆。自爆是钢化玻璃固有的特性之一。产生自爆的原因很多，简单地归纳以下几种：
1、玻璃质量缺陷的影响A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。B．玻璃中含有硫化镍结晶物硫化镍夹杂物一般以结晶的小球体存在，直径在0.1—2㎜。外表呈金属状，这些杂夹物是NI3S2，NI7S6和NI—XS，其中X=0—0.07。只有NI1—XS相是造成钢化玻璃自发炸碎的主要原因。已知理论上的NIS在379。C时有一相变过程，从高温状态的a—NIS六方晶系转变为低温状态B—NI三方晶系过程中，伴随出
现2.38%的体积膨胀。这一结构在室温时保存下来。如果以后玻璃受热就可能迅速出现a—B 态转变。如果这些杂物在钢化玻璃受张应力的内部，则体积膨胀会引起自发炸裂。如果室温时存在a—NIS，经过数年、数月也会慢慢转变到B态，在这一相变过程中体积缓慢增大未必造成内部破裂。C．玻璃表面因加工过程或操作不当造成有划痕、炸口、深爆边等缺陷，易造成应力集中或导致钢化玻璃自爆。
2、钢化玻璃中应力分布不均匀、偏移玻璃在加热或冷却时沿玻璃厚度方向产生的温度梯度不均匀、不对称。使钢化制品有自爆的趋向，有的在激冷时就产生“风爆”。如果张应力区偏移到制品的某一边或者偏移到表面则钢化玻璃形成自爆。
3、钢化程度的影响。实验证明，当钢化程度提高到1级/㎝时自爆数达20—25%。由此可见应力越大钢化程度越高，自爆量也越大。
五、钢化玻璃的包装、运输和存储
1、包装产品应用集装箱或木箱包装。每块玻璃应用塑料袋或纸包装，玻璃与包装箱之间用不易引起玻璃划伤等外观缺陷的轻软材料填实。具体要求应符合国家有关标准。包装标志包装标志应符合国家有关标准的规定，每个包装箱应标明"朝上、轻搬正放、小心破碎、玻璃厚度、等级、厂名或商标"等字样。
2、运输产品所用各种类型的运输车辆、搬运规则等应符合国家有关规定。运输时，木箱不得平放或斜放，长度方向应与输送车辆运动方向相同，应有防雨等措施。
3、贮存产品应垂直贮存在干燥的室内。
六、钢化玻璃特点：

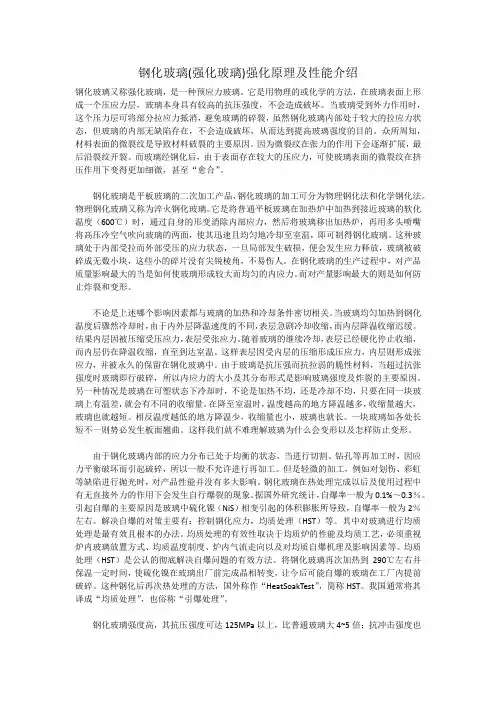

钢化玻璃是将优质的浮法玻璃加热接近软化点时,在玻璃表面急速冷却,使压缩应力分布在玻璃表面,而张引应力则在中心层.因为有强大相等的压缩应力,使外压所产生的张引应力被玻璃强大的压缩应力所抵消,从而增加玻璃的安全度.
1、强度提高：钢化后玻璃的机械强度、抗冲击性、抗弯强度能够达到普通玻璃的4—5倍。
2、热稳定性提高：钢化玻璃可以承受巨大的温差而不会破损，抗拒变温差能力是同等厚度普通浮法玻璃的3倍。
3、安全性提高：钢化玻璃受强力破损后，迅速呈现微小钝角颗粒，从而最大限度地保证人身安全。应用：家具、电子电器行业，建筑、装饰行业、浴房、汽车、扶梯、及其它特别需要安全及存在温差剧变的场所，并可作为中空玻璃和夹层玻璃的原片。
钢化玻璃基本知识 钢化玻璃（Tempered glass/Reinforced glass）属于安全玻璃。钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。 一、生产钢化玻璃工艺有两种：一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。其实钢化玻璃还存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右，急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑，同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。 二、钢化玻璃按形状分为平面钢化玻璃和曲面钢化玻璃。平面钢化玻璃厚度有3.4、5、6、8、 10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。但曲面(即弯钢化)钢化玻璃对每种厚度都有个最大的弧度限制。即平常所说的R R为半径. 2 钢化玻璃按其外观分为：平钢化，弯钢化。 三、钢化玻璃与普通玻璃的区别 由于钢化玻璃破碎后，碎片会破成均匀的小颗粒并且没有普遍玻璃刀状的尖角，从而被称为安全玻璃而广泛用于汽车、室内装饰之中，以及高楼层对外开窗户上。一般普通玻璃破碎后锋利的刀状尖角很容易割伤小孩或者撞击者，造成对人身的伤害。玻璃破碎后是变成小颗粒还是刀状这是钢化玻璃与普通玻璃最主要区别方式。但在工程检验中，动不动采用这种破坏性的检验无疑是不现实的。那么怎么能知道自己买的究竟是不是钢化玻璃呢？这还得从钢化玻璃制造原理来分析，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到。钢化处理后玻璃表面形成均匀压应力，而内部则形成张应力，使玻璃的性能得以大幅度提高，抗拉度是后者的3倍以上，抗冲击力是后者的5倍以上。也正是这个特点，应力特征成为鉴别真假钢化玻璃的重要标志，那就是钢化玻璃可以透过偏振光片在玻璃的边部看到彩色条纹，而在玻璃的面层观察，可以看到黑白相间的斑点。偏振光片可以在照相机镜头或者眼镜中找到，观察时注意光源的调整，这样更容易观察。每块钢化玻璃上都有一个3c质量安全认证标志.. 四、钢化玻璃的自爆 钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆。自爆是钢化玻璃固有的特性之一。产生自爆的原因很多，简单地归纳以下几种： 1、玻璃质量缺陷的影响A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。B．玻璃中含有硫化镍结晶物硫化镍夹杂物一般以结晶的小球体存在，直径在0.1—2㎜。外表呈金属状，这些杂夹物是NI3S2，NI7S6和NI—XS，其中X=0—0.07。只有NI1—XS相是造成钢化玻璃自发炸碎的主要原因。已知理论上的NIS在379。C时有一相变过程，从高温状态的a—NIS六方晶系转变为低温状态B—NI三方晶系过程中，伴随出
钢化玻璃检验规范 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 3 分类及应用 钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求 不同种类的钢化玻璃必须符合表1相应条款的规定。 表１技术要求及试验方法条款
尺寸及偏差 平面钢化玻璃的长度、宽度由供需双方商定。其边长的允许偏差应符合表2的规定，一边长度大于3000mm的玻璃以及异型制品的尺寸偏差由供需双方商定。 表２尺寸及其允许偏差 曲面钢化玻璃开关和边长的允许偏差，吻合度由供需双方商定。 钢化玻璃的厚度允许偏差应符合表3的规定。 表３厚度及其允许偏差
边部另工及孔径允许偏差 磨边形状及质量由供需双方商定。 孔径一般不小于玻璃的厚度，小于4mm的孔由供需双方商定，孔径的允许偏差应符合表4遥规定。 表4孔径及允许偏差 孔的大小及质量由供需双方商定，但不允许有大于1mm的爆边。 外观质量
钢化玻璃的外观质量必须符合表5的规定。表5 外观质量
弯曲度 平型钢化玻璃的弯曲度，弓形时应不超过％，波形时应不超过％。 抗冲击性 取6块钢化玻璃试样进行试验，试样破坏数不超过1块为合格，多于或等于3块为不合格。破坏数为2块时，再另取６块进行试验，６块必须全部不被破坏为合格。 碎片状态 取４块钢化玻璃试样进行试验，每块试样在50mm×50mm区域内的碎片数必须超过40个，且允许有少量长条形碎片，其长度不超过75mm，其端部不是刀状，延伸至玻璃边缘的长条形碎片与边缘形成的角不大于45°。 霰弹袋冲击性能 取4块平型钢化玻璃试样进行试验，必须符合下列(1) 或(2)中任意一条的规定。 (1) 玻璃破碎时，每试样的最大10块碎片质量的总和不得超过相当于试样65m2面积的质量。 (2)散弹袋下落高度为1200mm时，试样不破坏。 透射比 钢化玻璃的透射比由供需双方商定。 抗风压性能 钢化玻璃的抗风压性能由供需双方商定。 5试验方法 尺寸检验 尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。 厚度检验 使用GB 1216所规定的千分尺或与此同等精度的器具测量玻璃每边的中点，测量结果的算术平均值即为厚度值。并以毫米(mm)为单位修约到小数点后二位。 外观检验
钢化玻璃国家标准 标准名称：建筑用安全玻璃第2部分:钢化玻璃 英文名称：Safety glazing materials in building Part2: Tempered glass 中华人民共和国质量监督检验检疫总局2005-08-30发布 2006-03-01实施 标准编号：GB15763.2-2005 5要求 5.1允许尺寸及允许偏差 5.1.1 长方形平面钢化玻璃边长允许偏差 长方形平面钢化玻璃的边长的允许偏差应符合表2的规定 表2 长方形平面钢化玻璃边长允许偏差 (单位为毫米) 5.1.2 长方形平面钢化玻璃的对角线差应符合表3的规定。 表3 长方形平面钢化玻璃对角线差允许值 (单位为毫米) 5.1.3其他形状的钢化玻璃的尺寸及其允许偏差 由供需双方商定。 5.1.4 边部加工 边部加工形状及质量由供需双方商定. 5.1.5 圆孔 5.1.5.1 概述
本条只适用于公称厚度不小于4mm的钢化玻璃。圆孔的边部加工质量由供需双方商定。 5.1.5.2孔径 孔径一般不小于玻璃的公称厚度，孔径的允许偏差应符合表4的规定。小于玻璃的公称厚度的孔的孔径允许偏差由供需双方商定， 表4孔径及允许偏差 (单位为毫米) 5.1.5.3 孔的位置 1)孔的边部距玻璃边部的距离a不应小于玻璃公称厚度的2倍。如图1所示。 图1孔的边部距玻璃边部的距离示意图 2) 两孔孔边之间的距离b不应小于玻璃公称厚度的2倍。如图2所示。 图2 两孔孔边之间的距离示意图 3) 孔的边部距玻璃角部的距离c不应小于玻璃公称厚度d的6倍。如图3所示。 注:如果孔的边部距玻璃角部的距离小于35mm，那么这个孔不应处在相对于角部对称的位置上。具体位置由供需双方商定。 图3 孔的边部距玻璃角部的距离示意图
最新钢化玻璃（建筑玻璃）国标 1 范围 GB15763的本部分规定了经热处理工艺制成的建筑用钢化玻璃的分类、技术要求、试验方法和检验规则。 GB15763的本部分适用于经热处理工艺制成的建筑用钢化玻璃。对于建筑以外用的（如工业装备、家具等）钢化玻璃，如果没有相应的产品标准，可根据其产品特点参照使用本标准。 2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 9962-1999 夹层玻璃 GB 11614 浮法玻璃 GB/T 18144 玻璃应力测试方法 3定义及分类 3.1定义 钢化玻璃：经热处理工艺之后的玻璃。其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态。 3.2分类 3.2.1 钢化玻璃按生产工艺分类，可分为： 垂直法钢化玻璃：在钢化过程中采取夹钳吊挂的方式生产出来的钢化玻璃。 水平法钢化玻璃：在钢化过程中采取水平辊支撑的方式生产出来的钢化玻璃。 3.2.2 钢化玻璃按形状分类，分为平面钢化玻璃和曲面钢化玻璃。 4 钢化玻璃所使用的玻璃 生产钢化玻璃所使用的玻璃，其质量应符合相应的产品标准的要求。对于有特殊要求的，用于生产钢化玻璃的玻璃，玻璃的质量由供需双方确定。
5 要求 钢化玻璃的各项性能及其试验方法应符合表1相应条款的规定。其中安全性能要求为强制性要求。 12 5.1尺寸及其允许偏差 5.1.1长方形平面钢化玻璃边长允许偏差 长方形平面钢化玻璃的边长的允许偏差应符合表2的规定。 表2 长方形平面钢化玻璃边长允许偏差
玻璃膜检验规范 编制：审核：批准：日期：日期：日期：
1.目的 : 为了检测玻璃膜的性能，保障所提供的产品能持续满足客户的需求。 2.适用范围 : 适用于本公司所生产玻璃膜产品的检测，以及需要我司提供检测报告的玻璃膜产品。 3.检验环境：正常日光灯（800-1200LUX 光照），距离30cm处以 45角目视10秒； 试验应在温度23±2℃和相对湿度50±5%中进行。 4.产品检验：检验人员利用试验仪器进行检验和判断； 每批次来料至少要做1pc 的性能测试：透光率、铅笔硬度、落球测试等等。 100pcs ＜来料数量＞ 1pc，性能测试抽测 1pc； 1000pcs ＜来料数量＞ 100pcs，性能测试抽测 3pcs； 10000pcs ＜ 来料数量＞ 1000pcs ，性能测试抽测 5pcs； 5.性能测试项目： ( 一) 透光率测试 ( 二) 耐磨测试 ( 三) 硬度测试（铅笔划痕） ( 四) 落球测试（跌落） ( 五) 拉力测试 ( 六) 耐油污（疏水）测试 ( 七) 排气性能测试 ( 八) 触摸灵敏度测试 ( 九) 1D/2D 硬度测试 下面分别对以上测试项目进行说明，测试时根据不同玻璃膜的材质进行甄别分类测试。
一．透光率测试 检验人员利用透光仪进行判断。透光率越高产品的贴膜效果越好。 仪器名称：透光仪 检验依据：参照产品材质规格、承认书。 操作步骤： 1.4.1启动仪器电源，等待仪器启动后自检完成后开始测试； 1.4.2把待测试的玻璃膜撕掉保护层，放置在测试处（如下图示）； 1.4.3读取测试数值，记录测得的“可视光”数值； 1.4.4取不同的测试点测试 4 次，取最小值记录； 结果判定参考范围： 透光率玻璃膜透光率93% 记录测试结果。 备注：名词解释 可见光（即可视光）：是电磁波谱中人眼可以感知的部分，可见光谱没有精确的范围；一般人的眼睛可以感 知的电磁波的波长在400 到 700 纳米之间，但还有一些人能够感知到波长大约在380 到 780 纳米之间的电磁波。正常视力的人眼对波长约为555 纳米的电磁波最为敏感，这种电磁波处于光学频谱的绿光区域。

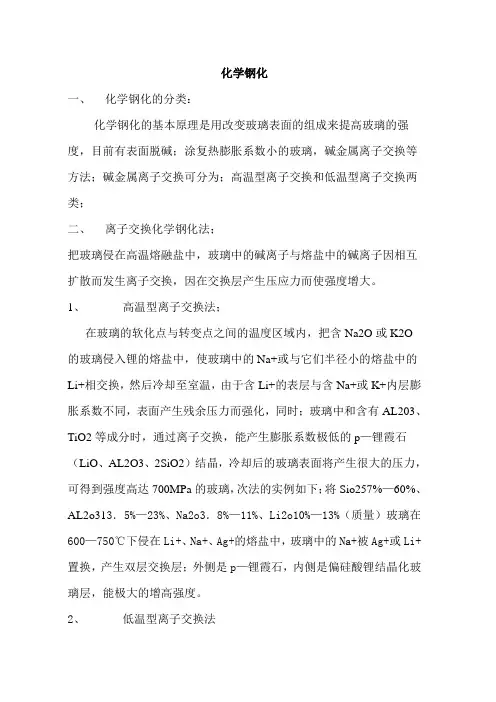

璃多种钢化方法及优缺点分1:化学钢化法 通过化学方法改变玻璃表面组分，增加表面层压应力，以增加玻璃的机械强度和热稳定性的钢化方法称为化学钢化法。由于它是通过离子交换使玻璃增强，所以又称为离子交换增强法。根据交换离子的类型和离子交换的温度又可分为低于转变点度的离子交换法(简称低温法)和高于转变点温度的离子交换法(简称高温法)。化学增强法的原理是：根据离子扩散的机理来改变玻璃的表面组成，在一定的温度下把玻璃浸入到高温熔盐中，玻璃中的碱金属离子与熔盐中的碱金属离子因扩散而发生相互交换，产生“挤塞”现象，使玻璃表面产生压缩应力，从而提高玻璃的强度。 根据玻璃的网络结构学说，玻璃态的物质由无序的三维空间网络所构成，此网络是由含氧的离子多面体构成的，其中心被sal或p离子所占据。这些离子同氧离子一起构成网络，网络中填充碱金属离子(；nna，k)和碱土金属离子。其中碱金属离子较活泼，很易从玻璃内部析出，化学钢化法就是基于离子自然扩散和相互扩散，以改变玻璃表面层的成分，从而形成表面压应力层的。但离子交换法所产生的表面压应力层比较薄，对表面微缺陷十分敏感，很小的表面划伤，就足以使玻璃强度降低。 优缺点：化学增强玻璃强度与物理增强玻璃接近，热稳定性好，透光性好，表面强度高，处理温度低，产品不变形，且其产品不受厚度和几何形状的限制，使用设备简单，产品容易实现。但与物理钢化玻璃相比，化学钢化玻璃生产周期较长，碎片与普通玻璃相仿。 适用范围：化学钢化玻璃广泛应用于不同厚度的平板玻璃，薄壁玻璃和瓶罐异形玻璃产品，还可用于防火玻璃。 2:物理钢化法 物理钢化的原理就是把玻璃加热到适宜温度后迅速冷却，使玻璃表面急剧收缩，产生压应力，而玻
钢化玻璃检验标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
钢化玻璃Tempered glass 前言 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。 本标准从生效之日起，同时代替GB9963-88。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。
本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 531－92 硫化橡胶邵尔A型硬度试验方法GB 1216－85 外径千分尺GB 4871－1995 普通平板玻璃GB 5137.2－1996 汽车安全玻璃光学性能试验方法 GB 11614－89 浮法玻璃JC/T 677－1997 建筑玻璃均布静载模拟压试验方法 3 分类及应用 3.1钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求 不同种类的钢化玻璃必须符合表1相应条款的规定。 表１技术要求及试验方法条款
钢化玻璃技术要求 一、规范性引用文件 GB2828.1-2003 计数抽样检验程序第一部分：按接收质量限（AQL）检索 的逐批检验抽样计划个人收集整理勿做商业用途 GB/T9963-1998 钢化玻璃 二、技术要求 2.1 尺寸类技术要求 1）长度尺寸要求： 长宽尺寸在0-2500mm范围内尺寸公差要求为0～（－2）mm,此公差要求也适用于圆形钢化玻璃。 2）对角线尺寸要求： 对角线尺寸要求在0-1000mm范围内尺寸公差要求为1～（－2）mm，对角线尺寸在1000mm-3000mm范围内尺寸公差要求为0～（－4）mm。个人收集整理勿做商业用途 3）厚度尺寸要求： 厚度为3-3.5mm的尺寸允许偏差为±0.2mm，同一片玻璃厚薄差为0.25 mm；厚度为3.5-4.5mm的尺寸允许偏差为±0.3mm，同一片玻璃的厚薄差为0.3mm。个人收集整理勿做商业用途 2.2 外观类技术要求 1）爆边要求： 每片玻璃每米边长上允许长度不超过10mm，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边。个人收集整理勿做商业用途 2）划伤要求： 宽度在0.1mm以下的轻微划伤，每平方米面积内允许存在长度小于50mm 的4条；宽度在0.1mm以上0.5mm以下的长度小于50mm的允许1条。个人收集整理勿做商业用途 3）结石、裂纹、缺角、夹钳印要求 结石、裂纹、缺角、夹钳印要求均不允许存在。 4）钢化玻璃气泡要求： 气泡与气泡之间的间距大于300mm。每块玻璃上2mm2的气泡不超过2个，1mm2的气泡不超过6个。 5）夹杂物要求 ≧3*0.5mm的有色的夹杂物为不合格; 〈3*0.5mm的夹杂物在满足间距大于300mm、距离边缘8mm的条件下为合格; 〈3*0.5mm的夹杂物在以上的区域外，满足眼睛到玻璃的距离为100cm的条件下1.5的视力裸视，同时在夹杂物背面垫一蓝色的电池片，夹杂物不可见为合格，可见为不合格。个人收集整理勿做商业用途 6）磨边要求 磨成C型边，四个边角倒角2-5mm，边缘不允许有凸出。 7）崩边要求 按下图所示。
1）伏法建筑玻璃常用规格有（2440、2140）×（3660、3300）等；常见厚度有4、5、6、8、10、12、15、19、25mm等；常见建筑玻璃品种有平板玻璃、镀膜玻璃、中空玻璃、压花玻璃、彩釉玻璃、钢化玻璃、热弯玻璃、夹层玻璃、喷砂玻璃、蒙砂玻璃、防火玻璃等。 3.玻璃的缺陷 对玻璃深加工而言，玻璃缺陷主要是玻璃体内存在夹杂物和玻璃原片后天转运或加工引起的，对玻璃深加工有较大影响的缺陷。 1）气泡：玻璃中的气体夹杂物，气泡不仅影响玻璃的外观效果，在钢化时容易引起炸炉，因此在钢化前一定要仔细检查。 2）结石：是玻璃中的固体夹杂物，结石是玻璃中最危险的缺陷，不仅破坏了玻璃的外观性能，还极易引起钢化炸炉甚至自爆，在加工过程中特别是钢化前一定要严格检查。 3）节瘤：是玻璃中的玻璃态夹杂物，常呈线状、纤维状、有时似疙瘩状突出；节瘤在钢化时也易引起炸炉，要严格检查。 4）玻筋：玻璃表面呈现的与拉引方向一致的线条，主要表现为影响玻璃的视觉效果。 5）裂纹：裂纹在加工玻璃时极易伤人和损坏设备，钢化时易炸裂，在加工的每一个工位都要仔细检查，防患于未然。 6）划伤：玻璃划伤不仅影响玻璃的视觉效果，还会引起玻璃强度的降低，热处理时易开裂，生产时要尽力避免与加严控制。 7）爆边、缺角：影响外观质量，同时，爆边、缺角也会引起应力集中，影响玻璃强度，钢化时易炸裂。 8）水迹：玻璃清洗后，边部或表面的水未吹干，或后期进水形成水印，未及时清理钢化后形成水迹。不严重时在自然光下较难看见，但镀膜后十分明显严重影响外观质量，特别是对镀膜的胶层质量、颜色影响较大。在生产中发现没有吹干的玻璃要立即擦干净。 9）发霉：发霉不严重可以用抛光的方法抛去，严重的发生片状脱落，在玻璃的表面形成凹凸不平的霉斑。发霉不仅影响玻璃的外观效果，还会引起膜层的脱落。应此要做好玻璃的储存防护工作。． 10）纸印：玻璃箱进水，隔离纸受潮，在玻璃表面形成的印痕。 11）手印：下片时没戴手套或手套脏，在玻璃表面形成的手印，钢化后难以除去。12）其它缺陷：如表面脏、清洗不干净。 一、钢化玻璃 1.1钢化玻璃的性能 钢化玻璃是一种应力玻璃，为提高玻璃的强度，通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高承载能力，改善了玻璃强度。主要优点有： 1）强度较普通玻璃提高数倍，抗弯强度是普通玻璃的3～5倍，抗冲击强度是普通玻璃的5～10倍，提高强度的同时亦提高了安全性。
最新钢化玻璃国标（建筑玻璃） 建筑用安全玻璃第2部分：钢化玻璃 Safety glazing materials in building Part 2:Tempered glass 1 范围 GB15763的本部分规定了经热处理工艺制成的建筑用钢化玻璃的分类、技术要求、试验方法和检验规则。 GB15763的本部分适用于经热处理工艺制成的建筑用钢化玻璃。对于建筑以外用的（如工业装备、家具等）钢化玻璃，如果没有相应的产品标准，可根据其产品特点参照使用本标准。 2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 9962-1999 夹层玻璃 GB 11614 浮法玻璃 GB/T 18144 玻璃应力测试方法 3定义及分类 3.1定义 钢化玻璃：经热处理工艺之后的玻璃。其特点是在玻璃表面形成压应力层，机械强度和耐热冲击强度得到提高，并具有特殊的碎片状态。 3.2分类 3.2.1 钢化玻璃按生产工艺分类，可分为： 垂直法钢化玻璃：在钢化过程中采取夹钳吊挂的方式生产出来的钢化玻璃。 水平法钢化玻璃：在钢化过程中采取水平辊支撑的方式生产出来的钢化玻璃。 3.2.2 钢化玻璃按形状分类，分为平面钢化玻璃和曲面钢化玻璃。 4 钢化玻璃所使用的玻璃 生产钢化玻璃所使用的玻璃，其质量应符合相应的产品标准的要求。对于有特殊要求的，用于生产钢化玻璃的玻璃，玻璃的质量由供需双方确定。
钢化玻璃国家标准 Hessen was revised in January 2021
钢化玻璃国家标准 标准名称：建筑用安全玻璃第2部分:钢化玻璃 英文名称：Safety glazing materials in building Part2: Tempered glass 中华人民共和国质量监督检验检疫总局2005-08-30发布 2006-03-01实施 标准编号： 5要求 允许尺寸及允许偏差 5.1.1 长方形平面钢化玻璃边长允许偏差 长方形平面钢化玻璃的边长的允许偏差应符合表2的规定 表2 长方形平面钢化玻璃边长允许偏差(单位为毫米) 5.1.2 长方形平面钢化玻璃的对角线差应符合表3的规定。 表3 长方形平面钢化玻璃对角线差允许值(单位为毫米)
? 5.1.3其他形状的钢化玻璃的尺寸及其允许偏差 由供需双方商定。 边部加工 边部加工形状及质量由供需双方商定. 圆孔 概述 本条只适用于公称厚度不小于4mm的钢化玻璃。圆孔的边部加工质量由供需双方商定。 孔径 孔径一般不小于玻璃的公称厚度，孔径的允许偏差应符合表4的规定。小于玻璃的公称厚度的孔的孔径允许偏差由供需双方商定， ? 表4孔径及允许偏差(单位为毫米) 5.1.5.3 孔的位置 1)孔的边部距玻璃边部的距离a不应小于玻璃公称厚度的2倍。如图1所示。 ? ? 图1孔的边部距玻璃边部的距离示意图 2) 两孔孔边之间的距离b不应小于玻璃公称厚度的2倍。如图2所示。
? ? 图2 两孔孔边之间的距离示意图 3) 孔的边部距玻璃角部的距离c不应小于玻璃公称厚度d的6倍。如图3所示。 注:如果孔的边部距玻璃角部的距离小于35mm，那么这个孔不应处在相对于角部对称的位置上。具体位置由供需双方商定。 ? ? 图3 孔的边部距玻璃角部的距离示意图 ? 4) 圆心位置表示方法及其允许偏差 圆孔圆心的位置的表达方法可参照图4进行。如图4建立坐标系，用圆心的位置坐标（x，y）表达圆心的位置。 圆孔圆心的位置x、y的允许偏差与玻璃的边长允许偏差相同（见表2）。 厚度及其允许偏差 5.2.1钢化玻璃的厚度的允许偏差应符合表5的规定。 表5厚度及其允许偏差(单位为毫米) 5.2.2 对于表5未作规定的公称厚度的玻璃，其厚度允许偏差可采用表5中与其邻近的较薄厚度的玻璃的规定，或由供需双方商定。 外观质量
GB 9656-2003 代替 GB 9656-1996 汽车安全玻璃 1 范围 本标准规定了汽车安全玻璃的分类、技术要求、试验方法、检验规则及包装、标志、运输和贮存等。 本标准适用于汽车安全玻璃，也适用于农用车及其他道路车辆用安全玻璃。 2 规范性引用标准 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用与本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1216 外径千分尺（GB/T 1216-1985，neq ISO3611-78) GB/T5137.1 汽车安全玻璃试验方法第1部分：力学性能试验（GB/T 5137.1-2002，ISO3537：1999，MOD） GB/T 5137.2 汽车安全玻璃试验方法第2部分：光学性能试验（GB/T 5137.2-2002，ISO3538：1997，MOD） GB/T 5137.3 汽车安全玻璃试验方法第3部分：耐辐照、高温、潮湿、燃烧和耐模拟气候试验（GB/T 5137.3-2003，ISO 3917：1999，MOD）GB/T 8410 汽车内饰材料的燃烧特性 GB11614 浮法玻璃 GB/T 17339 汽车安全玻璃耐化学侵蚀性和耐温度变化试验方法 GB/T 18114 玻璃应力测试方法 GB18045-2000 铁道车辆用安全玻璃 JC/T512 汽车安全玻璃包装 3 分类 3.1 按加工工艺分类 a)夹层玻璃； b)区域钢化玻璃； c)钢化玻璃； d)中空安全玻璃； e)塑玻复合材料。 3.2 按应用部位分类 3.2.1 风窗玻璃（前风窗玻璃）
安全玻璃类强制性认证实施规则 中国国家认证认可监督管理委员会发布2006-07-12发布2006-07-12实施 1．适用范围 本规则适用于建筑及铁道车辆用与安全性能相关的玻璃产品、也适用于汽车、农用车及其它道路车辆用安全玻璃（以下简称汽车用安全玻璃）。其中与安全性能相关的汽车用玻璃包括风窗用夹层玻璃、区域钢化玻璃、钢化玻璃和塑玻复合材料；风窗以外用夹层玻璃、塑玻复合材料、钢化玻璃和安全中空玻璃；与安全性能相关的建筑用玻璃产品：包括夹层玻璃、钢化玻璃、中空玻璃；与安全性能相关的铁道车辆用玻璃产品包括前窗玻璃，前窗以外用夹层玻璃、钢化玻璃及安全中空玻璃。 2 认证模式 产品抽样检测＋初始工厂审查＋获证后监督。 3 认证实施基本要求 3.1认证申请 3.1.1申请单元划分原则 3.1.1.1 认证单元的划分原则上根据认证产品的种类、厚度、结构和颜色进行划分。 3.1.1.2 与安全性能相关的汽车用玻璃 a) 风窗用夹层玻璃 风窗用夹层玻璃的单元根据玻璃制品的公称厚度、中间层种类划分，即相同公称厚度、中间层种类的夹层玻璃为同一个单元，每一单元的产品应按照附件2中表1填报。 b) 风窗用区域钢化玻璃 风窗用区域钢化玻璃的单元根据玻璃制品的公称厚度划分单元，即相同公称厚度的区域钢化玻璃为一个单元，每一单元的产品应按照附件2中表2填报。 c)风窗用塑玻复合材料 风窗用塑玻复合材料的单元根据玻璃制品的公称厚度及结构划分单元，即相同公称厚度及相同结构的塑玻复合材料为一个单元，每一单元的产品应按照附件2中表3填报。 d) 风窗用钢化玻璃 风窗用钢化玻璃的单元根据玻璃制品的公称厚度划分单元，即相同公称厚度的钢化玻璃为一个单元，每一单元的产品应按照附件2中表4填报。 e) 风窗以外用夹层玻璃 风窗以外用夹层玻璃的单元根据玻璃制品的公称厚度、中间层种类及透射比划分单元，即相同公称厚度、中间层种类及同类透射比的夹层玻璃为同一个单元，每一单元的产品应按照附件2中表1填报。 注：透射比分为≥70%和<70%两个类别。 f) 风窗以外用塑玻复合材料 风窗以外用塑玻复合材料的单元根据玻璃制品的公称厚度、结构及透射比类别划分单元，即相同公称厚度、相同结构及同类透射比的塑玻复合材料为同一个单元，每一单元的产品应按照附件2中表3填报。 注：透射比分为≥70%和<70%两个类别。 g) 风窗以外用钢化玻璃 风窗以外用钢化玻璃的单元根据玻璃制品的公称厚度和透射比类别划分单元，即同类透射比和相同公称厚度的钢化玻璃为一个单元，每一单元的产品应按照附件2中表5填报。 注：透射比分为≥70%和<70%两个类别。 h)风窗以外用中空安全玻璃 风窗以外用中空安全玻璃的单元根据玻璃制品公称厚度、结构和制品透射比类别划分单元，即相同公称厚度、结构及同类透射比的中空安全玻璃为一个单元，每一单元的产品应按照附件2中表6填 报。注：透射比分为≥70%和<70%两个类别。
钢化玻璃 国家质量技术监督局发布1998.05.08发布1998.12.01实施 前言 本标准是根据日本标准JISR3206(1989版)《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。 本标准从生效之日起，同时代替GB9963-88。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。 本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 531－92 硫化橡胶邵尔A型硬度试验方法 GB 1216－85 外径千分尺 GB 4871－1995 普通平板玻璃 GB 5137.2－1996 汽车安全玻璃光学性能试验方法 GB 11614－89 浮法玻璃 JC/T 677－1997 建筑玻璃均布静载模拟压试验方法 3 分类及应用 3.1 钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求 不同种类的钢化玻璃必须符合表1相应条款的规定。
关于阳台栏杆必须使用钢化玻璃的国家规 各省、自治区、直辖市及计划单列市、新疆生产建设兵团计委（发展改革委），经贸委（经委），建设厅（建委）、质检局、工商局，各直属检验检疫局： 为加强建筑安全玻璃的生产、流通、使用和安装管理，提高建筑工程质量，特制定了《建筑安全玻璃管理规定》，现印发给你们，请按照执行。 附：建筑安全玻璃管理规定 中华人民共和国国家发展和改革委员会 中华人民共和国建设部 中华人民共和国国家质量监督检验检疫总局 中华人民共和国国家工商行政管理总局 二○○三年十二月四日 附：建筑安全玻璃管理规定 第一条为加强建筑安全玻璃的生产、流通、使用和安装管理，保障人身和财产安全，规范建筑安全玻璃应用，提高建筑工程质量，依据《中华人民共和国建筑法》、《中华人民共和国产品质量法》，制定《建筑安全玻璃管理规定》（以下简称《规定》）。 第二条本规定所称安全玻璃，是指符合现行国家标准的钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成的其他玻璃制品，如安全中空玻璃等。 单片半钢化玻璃（热增强玻璃）、单片夹丝玻璃不属于安全玻璃。 第三条国内所有从事建筑安全玻璃生产、进口、销售和建筑物建设、设计、安装、施工、监理单位，应执行本规定要求。 地市级以上（含地市级）城市自本《规定》实施之日起的新建、扩建、改造、装修及维修工程等构筑物，应按本规定要求使用安装安全玻璃。 第四条国家质检部门和工商行政管理部门分别负责对建筑安全玻璃生产和流通领域的产品质量的 监督管理，国家检验检疫机构负责进口安全玻璃检验监督管理，建设行政主管部门负责本地建筑物使用、安装建筑安全玻璃的管理监督工作。中国建筑玻璃与工业玻璃协会应通过引导企业遵守行规行约，实行自律，协助政府有关部门督促企业执行本规定。 第五条安全玻璃生产企业必须按照国家标准组织生产，所有出厂的安全玻璃产品应达到国家标准的要求。 对进口安全玻璃按照国内同类产品的强制性技术规范实施检验，不合格的不得进口。 建设、施工单位采购用于建筑物的安全玻璃必须具有强制性认证标志且提供证书复印件，对国产安全玻璃提供产品质量合格证，对进口产品提供检验检疫证明。以上资料作为工程技术资料存档，资料不全的产品不得使用。 第六条建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃： （一）7层及7层以上建筑物外开窗； （二）面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗； （三）幕墙（全玻幕除外）； （四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；
2013000359Z （2013）国认监认字（036）号 CNAS L0988检验报告 NO.2014-0324 受检单位：北京北玻安全玻璃有限公司 产品名称：钢化玻璃 检验类别：型式检验 国家固定灭火系统和耐火构件质量监督检验中心
国家固定灭火系统和耐火构件质量监督检验中心 检验报告 NO.2014-0324 第1页，共3页样品名称钢化玻璃 型号规格6+6mm夹胶 委托单位北京北玻安全玻璃有限公司 生产单位北京北玻安全玻璃有限公司 受检单位北京北玻安全玻璃有限公司 抽样者国家固定灭火系统和耐火构件质量监督检验中心 抽样地点本公司仓库 抽样基数100㎡ 抽样日期2014年1月5日 送样者岳彩强 送样日期2014年1月7日 样品数量1套 样品编号2014-0324 检验类别型式检验 检验依据GB15763.1-2001 样品等级申请等级：C类1级 检验项目全项 检验日期2014年1月8日 检验地点本中心内 检验结论 北京北玻安全玻璃有限公司送检的6+6mm夹胶钢化玻璃，经按GB15763.1-2001《建筑用安全玻璃防火玻璃》检验，合格。（以下空白） （检验业务专用章） 签发日期：2014年01月18日 备注本栏空白 批准：审核：编制：
国家固定灭火系统和耐火构件质量监督检验中心 检验报告 NO.2014-0324 第2页，共3页 序号检验项目名 称 标准要求实测结果本项结论 备 注 1 原片玻璃选用钢化玻璃材料做原片（5.1）符合标准要求合格 2 尺寸、厚度、 允许偏差 长度：1000mm＜L≤2000mm， 宽度：500mm＜W≤1000mm 厚度6mm 长度、宽度允许偏差：±3mm； 厚度允许偏差：±0.3mm （5.2.2） 长度：1100mm 宽度：600mm 厚度：6mm 长度偏差：0mm 宽度偏差：0mm 厚度偏差：0mm 合格 3 外观 质量 爆边不存在（5.3.2）不存在 合 格 合 格划伤 宽度0.1mm长度50mm的轻微划 伤，每平方米面积不超过4条。 （5.3.2） 无划伤 合 格 0.5mm＞宽度＞0.1mm，长度≤ 50mm的轻微划伤，每平方米面积 不超过1条（5.3.2） 无划伤 结石 裂纹 缺角 不允许存在（5.3.2）不存在 合 格 波筋 气泡 不低于GB11614建筑级的规定 （5.3.2） 符合要求 合 格
钢化玻璃的过程及优点缺点 安全玻璃概念。 钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等 优点 钢化玻璃的主要优点有两条： 第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。 第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150lc以上的温差变化，对防止热炸裂有明显的效果。 钢化玻璃的缺点： 1 钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。 2 钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。 生产钢化玻璃工艺有两种： 一种是将普通平板玻璃或浮法玻璃在特定工艺条件下，经淬火法或风冷淬火法加工处理而成。 另一种是将普通平板玻璃或浮法玻璃通过离子交换方法，将玻璃表面成分改变，使玻璃表面形成一层压应力层加工处理而成。 钢化玻璃的物理属性： 钢化玻璃具有抗冲击强度高(比普通平板玻璃高4～5倍)、抗弯强度大(比普通平板玻璃高5倍)、热稳定性好以及光洁、透明、等特点。在遇超强冲击破坏时，碎片呈分散细小颗粒状，无尖锐棱角，故属于安全玻璃。
钢化玻璃的缺陷： 其实钢化玻璃存在一个缺陷，那就是光学畸变，因为玻璃在钢化的过程要经过720度左右，急冷的风压3.2毫米是12800帕，4毫米急冷风压是7000-8000帕，玻璃已经处于软化的时候，在短短的3秒钟突然承受这样的风压，玻璃的表面会存在风斑（光斑光晕），同时玻璃的表面会存在凹凸不平现象，严重的程度要根据设备的好坏来决定，所以钢化后的玻璃不能做镜面的原因。 钢化玻璃的分类： 1 钢化玻璃按形状分为平面钢化玻璃和曲面钢化玻璃。 平面钢化玻璃厚度有3.4、5、6、8、10、12、15、19mm八种；曲面钢化玻璃厚度也有3.4、5、6、8、10、12、15、19mm八种。但曲面(即弯钢化)钢化玻璃对每种厚度都有个最大的弧度限制。即平常所说的r r为半径. 2 钢化玻璃按其外观分为：平钢化，弯钢化。 钢化玻璃与普通玻璃的区别： 由于钢化玻璃破碎后，碎片会破成均匀的小颗粒并且没有普遍玻璃刀状的尖角，从而被称为安全玻璃而广泛用于汽车、室内装饰之中，以及高楼层对外开窗户上。 一般普通玻璃破碎后锋利的刀状尖角很容易割伤小孩或者撞击者，造成对人身的伤害。玻璃破碎后是变成小颗粒还是刀状这是钢化玻璃与普通玻璃最主要区别方式。但在工程检验中，动不动采用这种破坏性的检验无疑是不现实的。 如何能知道自己买的究竟是不是钢化玻璃呢？ 这还得从钢化玻璃制造原理来分析，钢化玻璃是将普通退火玻璃先切割成要求尺寸，然后加热到接近的软化点，再进行快速均匀的冷却而得到。钢化处理后玻璃表面形成均匀压应力，而内部则形成张应力，使玻璃的性能得以大幅度提高，抗拉度是后者的3倍以上，抗冲击力是后者的5倍以上。 也正是这个特点，应力特征成为鉴别真假钢化玻璃的重要标志，那就是钢化玻璃可以透过偏振光片在玻璃的边部看到彩色条纹，而在玻璃的面层观察，可以看到黑白相间的斑点。偏振光片可以在照相机镜头或者眼镜中找到，观察时注意光源的调整，这样更容易观察。 上述技术资料来自中国南玻集团
1）伏法建筑玻璃常用规格有（2440、214O）X（3660、3300）等；常见厚度有4、5、6、8、10、12、15、19、25mm等; 常见建筑玻璃品种有平板玻璃、镀膜玻璃、中空玻璃、压花玻璃、彩釉玻璃、钢化玻璃、热弯玻璃、夹层玻璃、喷砂玻璃、蒙砂玻璃、防火玻璃等。 3.玻璃的缺陷对玻璃深加工而言，玻璃缺陷主要是玻璃体内存在夹杂物和玻璃原片后天转运或加工引起的，对玻璃深加工有较大影响的缺陷。 1）气泡：玻璃中的气体夹杂物，气泡不仅影响玻璃的外观效果，在钢化时容易引起炸炉，因此在钢化前一定要仔细检查。2）结石：是玻璃中的固体夹杂物，结石是玻璃中最危险的缺陷，不仅破坏了玻璃的外观性能，还极易引起钢化炸炉甚至自爆，在加工过程中特别是钢化前一定要严格检查。 3）节瘤：是玻璃中的玻璃态夹杂物，常呈线状、纤维状、有时似疙瘩状突出；节瘤在钢化时也易引起炸炉，要严格检查。4）玻筋：玻璃表面呈现的与拉引方向一致的线条，主要表现为影响玻璃的视觉效果。 5）裂纹：裂纹在加工玻璃时极易伤人和损坏设备，钢化时易炸裂，在加工的每一个工位都要仔细检查，防患于未然。 6）划伤：玻璃划伤不仅影响玻璃的视觉效果，还会引起玻璃强度的降低，热处理时易开裂，生产时要尽力避免与加严控制。 7）爆边、缺角：影响外观质量，同时，爆边、缺角也会引起应力集中，影响玻璃强度，钢化时易炸裂。 8）水迹：玻璃清洗后，边部或表面的水未吹干，或后期进水形成水印，未及时清理钢化后形成水迹。不严重时在自然光下较难看见，但镀膜后十分明显严重影响外观质量，特别是对镀膜的胶层质量、颜色影响较大。在生产中发现没有吹干的玻璃要立即擦干净。 9）发霉：发霉不严重可以用抛光的方法抛去，严重的发生片状脱落，在玻璃的表面形成凹凸不平的霉斑。发霉不仅影响玻璃的外观效果，还会引起膜层的脱落。应此要做好玻璃的储存防护工作。 10）纸印：玻璃箱进水，隔离纸受潮，在玻璃表面形成的印痕。 11）手印：下片时没戴手套或手套脏，在玻璃表面形成的手印，钢化后难以除去 12）其它缺陷：如表面脏、清洗不干净。
钢化玻璃标准 前言 本标准是根据日本标准JISR3206(1989版）《钢化玻璃》对GB9963-88进行修订的，在技术内容上与该日本标准等效，但考虑到其适用范围，增加了抗风压性能的要求。 本标准首次发布于1982年，原名为JC 293-82《平型钢化玻璃》，1986年重新制定该标准，删除其中关于汽车、船舶用钢化玻璃的规定，一名为《钢化玻璃》并于1988年发布后实施。本次修改的主要内容是取消了原标准中的Ⅱ类钢化玻璃并重新分类，将霰弹袋的最大冲击高度2300mm改为1200mm,经过这样的修改，这项试验就不仅仅是观察其碎片状态，而是用于判定玻璃安全性能的试验。另外，鉴于我国钢化水平的提高，将原4mm厚玻璃落球冲击破碎后称量最大碎片质量的方法改为用制品作试样，小锤冲击后检验碎片的方法；且去掉原标准中对抗弯强度和热稳定性的规定。 本标准从生效之日起，同时代替GB9963-88。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料科学研究院玻璃科学研究所归口。 本标准起草单位：中国建筑材料科学研究院玻璃科学研究所。 本标准主要起草人：龚蜀一、汪如洋、韩松、王睿。 1 范围 本标准规定了钢化玻璃的分类、技术要求、检验方法和检验规则。适用于建筑、工业装备等建筑以外用钢化玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 531－92 硫化橡胶邵尔A型硬度试验方法 GB 1216－85 外径千分尺 GB 4871－1995 普通平板玻璃 GB 5137.2－1996 汽车安全玻璃光学性能试验方法 GB 11614－89 浮法玻璃 JC/T 677－1997 建筑玻璃均布静载模拟压试验方法 3 分类及应用 3.1 钢化玻璃按形状分类，分类平面钢化玻璃和曲面钢化玻璃。 3.2 钢化玻璃按应用范围分类，分为建筑用钢化玻璃和建筑以外用钢化玻璃。 4要求 不同种类的钢化玻璃必须符合表1相应条款的规定。 表１技术要求及试验方法条款 技术要求 建筑用钢化玻璃 建筑以外用钢化玻璃 试验方法 尺寸及偏差 4.1
