开采保护层时应考虑抽放被保护层瓦斯。
开采有煤与瓦斯突出危险煤层的。
4、煤层瓦斯抽采难易程度的指标
煤层抽放瓦斯难以程度（可行性）主要针对预抽方法而言， 主要有钻孔瓦斯流量衰减系数（瓦斯压力）和煤层透气性系 数两项指标，是用来衡量开采层瓦斯抽放难易程度的重要参 数。 根据这两项指标将未卸压原始煤层的抽放难以程度划分为三 类，即容易抽放、可以抽放和较难抽放。
类别
容易抽放 可以抽放 较难抽放
钻孔瓦斯流量衰减系数 d-1 ＜0.003 0.003~0.05 ＞0.05
煤层透气性系数 m2·MPa-2·d-1 ＞10 10~0.1 ＜0.1
5、瓦斯抽采的意义
瓦
瓦斯抽放是消除煤矿重大瓦斯事故的治本措施
斯
抽
放
瓦斯抽放能够解决矿井仅靠通风难以解决的问题，
的
降低矿井通风成本
瓦斯抽采基本知识
（Excellent handout training template）
☆瓦斯抽放发展概况
我国煤矿瓦斯抽放技术的发展
高透气性煤层抽放 瓦斯阶段
邻近层卸压抽放 瓦斯阶段
低透气性煤层强化 抽放瓦斯阶段

矿井瓦斯抽采-培训课件 PPT

矿井瓦斯抽采-培训课件 PPT
你们好
矿井瓦斯抽放（采）
2
主要内容
瓦斯抽放的相关法令 瓦斯抽放的目的和意义 矿井瓦斯抽放难以程度及效果评价指标 矿井瓦斯的抽放方法的选择 低透气性煤层瓦斯强化抽放技术 钻进和封孔技术
3
1.瓦斯抽放相关法令：“十二字方 针”

2002年8月，国家煤矿安全监察局和中国煤炭协会，为贯彻落实
22
15°
° 75
5.本煤层瓦斯抽放
①穿层钻孔
m 5～10
K1 K3
5m 10～1
底板道
底板道
网格式穿层钻孔布置
23
5.本煤层瓦斯抽放
②顺层钻孔
先掘运输巷道，掘进期间打顺层 钻孔，回风巷及切眼形成后再抽 放一段时间。优点：钻孔不在煤 岩中施工，钻进施工速度快成本 低，揭露煤层面积大。缺点：抽 放时间短。 主要技术参数：钻孔直径 70~100mm，钻孔长度 40~70m。钻孔间距5~20m， 中低负压抽放。 提高预抽效果的措施：大直径 （阳泉 300mm，3倍），提高 负压（鹤壁 10.6Kpa，0.25 倍），交叉钻孔（焦作，0.4~1 倍），强化增透等。
预抽瓦斯消突
开发利用
瓦斯抽放要有针对性
本煤层瓦斯涌出
临近层瓦斯涌出 围岩和采空区瓦斯涌出
做好抽放设计、施工和管理
12
4.矿井瓦斯抽放方法的选择
（2）抽放瓦斯的方法
分类
开采层
抽采瓦 斯 未卸压 由开采层机巷、风巷或煤门等上 向、下向打顺层钻孔 由石门、岩巷、邻近层煤巷向开 采层打穿层钻孔 地面钻孔 密封开采巷道 高瓦斯“容易抽放” 煤层 瓦斯“容易抽放煤层” 20~30
28
5.本煤层瓦斯抽放

煤矿瓦斯抽采PPT课件

煤矿瓦斯抽采PPT课件
促进煤炭行业健康发展
瓦斯抽采可以提高煤炭开采的安全性和效率，促进煤炭行 业的健康发展。
推动科技进步和创新
瓦斯抽采技术不断发展，推动了相关科技的进步和创新， 提高了我国在能源领域的国际竞争力。
02 瓦斯抽采技术概述
瓦斯抽采方法
01
02
03
04
地面钻孔抽采
通过地面钻孔将瓦斯从煤层中 抽出，主要适用于煤层瓦斯含
采。
瓦斯抽采钻机的种类繁多，常 见的有旋转钻机、冲击钻机和
复合钻机等。
瓦斯抽采钻机的选择应根据矿 井的地质条件和钻孔需求进行 选择，如钻孔直径、钻孔深度 和钻孔角度等参数。
瓦斯抽采钻机的操作和维护对 于保证其正常运行至关重要， 应遵循操作规程，定期进行检 查和维护。
瓦斯抽采测量仪器
01
瓦斯抽采测量仪器是用 于监测和测量瓦斯抽采 过程中的各种参数的仪 器。
瓦斯抽采管道的铺设应遵循规范，避 免出现弯曲、挤压和振动等情况，以 保证瓦斯输送的顺畅。
瓦斯抽采管道的材料应具备防爆、防 腐和防震等特点，以保证输送过程中 的安全。
瓦斯抽采管道的清洁度对于瓦斯的输 送效率具有重要影响，应定期进行清 洗和维护。
瓦斯抽采钻机
瓦斯抽采钻机是用于在煤层中 钻孔的设备，以便进行瓦斯抽
出并输送到地面。
瓦斯抽采泵的种类繁多，常见 的有螺杆泵、水环泵和柱塞泵
等。
瓦斯抽采泵的选型应根据矿井 瓦斯抽采的实际需求进行选择 ，如流量、扬程和功率等参数
。
瓦斯抽采泵的维护保养对于保 证其正常运行至关重要，应定 期进行清洗、润滑和检查等工
作。
瓦斯抽采管道
瓦斯抽采管道是连接瓦斯抽采泵与矿 井瓦斯抽采口的管道，负责输送瓦斯。
某煤矿瓦斯抽采安全管理案例

中国煤矿瓦斯抽采技术课件

中国煤矿瓦斯抽采技术课件

6995
20
6000
4000 4826
4805
4942
13.74 9.99
15
4746
10
2000
5
4.83
0 1976
1981
1986 1991 1996 时间/年
2001
0 2006
•中国煤矿瓦斯抽采技术课件
•10
全国煤矿百万吨死亡率
5.87 5.53
3.85
3.08
2.77 2.81
1.94 2.04 1.98
卸压煤层 70m
开采煤层
抽放钻孔
底板瓦斯抽放巷
弯曲下沉带 裂隙带 冒落带
中国煤矿瓦斯抽采技术课件
44
淮南谢一矿保护层开采 上、下邻近层瓦斯综合抽采方法
方法：开采层顶板走向钻孔抽卸压瓦斯法；
开采层B9b采空区埋管法； B10底板网格式穿层孔抽卸压瓦斯法； B6底板网格式穿层钻孔抽卸压瓦斯法；
上部卸压边界
中国煤矿瓦斯抽采实践证明
➢ 除沁水煤田等少数矿区外，中国绝大多数矿区 不易采用地面钻井、压裂抽采技术。
➢ 中国煤矿瓦斯抽采主要技术方向应以井下和地 面抽采相结合，预抽和采动卸压抽采相结合。
➢ 现阶段中国煤矿瓦斯抽采的目标应保证煤矿安 全生产，同时兼顾煤层气的开发和利用。
•中国煤矿瓦斯抽采技术课件
•19
600 328
1985
1995
•中国煤矿瓦斯抽采技术课件
3000
2006
•12
中国煤矿瓦斯赋存 与灾害程度
中国煤矿瓦斯抽采技术课件
13
影响中国煤矿瓦斯灾害的主要技术因素
➢ 煤层瓦斯压力大、瓦斯含量高、煤质松软、透 气性低，不易在采前抽采；开采过程过程中放 散速度快，易发生煤与瓦斯突出现象，并诱发 瓦斯爆炸。

瓦斯抽采培训课件ppt(96页)

瓦斯抽采培训课件ppt(96页)

30/60
1、人工放水器 人工放水器的原理如图7—1所示，管路工 作时，放水器的3、4阀门关闭，2阀门开启， 管路积水流入位置较低的放水器5内。当放水 时，首先关闭阀门2切断负压，打开阀门3、4， 放水器内的积水自动流出，水放完后，关闭阀 门3、4，打开阀门2。 这种放水器结构简单，工作可靠，但需专 人放水，可用于井下主、支管内。
各位学员大家好
瓦斯抽放设备与管理
2023年11月
2009年11月21日2时30分，黑龙江 龙煤集团鹤岗分公司新兴煤矿，三水平二 石门后组15层探煤道发生煤与瓦斯突出， 引起风流逆向，瓦斯随逆向风流进入二段 钢带机机头硐室发生爆炸。事故发生时全 矿井下作业人员528人，有420人安全升 井，截止到27日16时40分，遇难人员 108人。
10/60
空压机常用的压力单位换算 1MPa（兆帕）=1000kPa(千帕）=1000000Pa（帕 斯卡）
1bar（巴） = 0.1MPa 1atm（标准大气压）
=0.1013MPa=1.013bar=760mmHg=10.33mH2O 1kgf/cm2（工程公斤力）=0.981bar=0.0981Mpa 1psi（Lb/in2 ）=0.07031kgf/cm2=0.06893
主要有放水装置；防爆、防回火装置；控 制流量装置；放空和避雷装置等。
29/60
(一)放水器 抽放瓦斯管路工作时，不断有水积存在管路的 低洼处，为减少阻力保证管路安全有效的工作，应 及时排放积水。 在瓦斯抽放管路中每200～300m最长不超过 500m的低洼处应安设一只放水器。 放水器有两大类：人工放水器与自动放水器。
39/60
(五)放空管
瓦斯泵进、出口侧应设立放空管。 放空管出口至少高出地面10m，而 且至少高出20m范围内建筑物3m以上； 放空管必须接地； 放空管周围有高压线或其他易点燃 瓦斯因素时，应编制专门的安全措施。

矿井瓦斯抽采技术(课件)

矿井瓦斯抽采技术(课件)
43
（1）根据《防治煤与瓦斯突出细则》第26 条的规定，当煤层瓦斯压力小于0.74MPa时， 煤层无突出危险性。 （2）根据原苏联和我国突出矿井的统计资 料分析，在煤层可燃基瓦斯含量小于10m3/t时， 基本上没有发生过突出，可燃基瓦斯含量指标 换算成原煤瓦斯含量，近似为8m3/t。原西德 和澳大利亚开采煤层煤质较坚硬，统计资料表 明，煤层可解吸瓦斯含量小于9m3/t时，基本 上没有发生过突出。但这些国家实际执行过程 中普遍都将可解吸瓦斯含量降低到6m3/t左右。
5、抽放率
1）矿井（或采区）抽放率：矿井（或采区） 抽放率是指矿井（或采区）的抽出瓦斯量占其风 排瓦斯量与抽放瓦斯量之和的百分比。 ％ 2）工作面本开采层的抽放率：开采层的抽 放率是指从开采层抽出的瓦斯量占开采层涌出及 其抽出瓦斯量的百分比。 ％ 3）工作面邻近层的抽放率：邻近层的抽放 率是指从邻近层抽出的瓦斯量占邻近层涌出及其 抽出量之百分比。％
8
• 第一章 瓦斯抽放基本知识
•
• •
第一节 瓦斯抽放系统 第二节 瓦斯抽放基本参数 第三节 瓦斯抽采基本指标
9
第一章
第一节
瓦斯抽放基础知识
瓦斯抽放系统
一、瓦斯抽放的目的意义及条件 （一）、抽放瓦斯的目的意义 矿井瓦斯抽放是为了减少和解除瓦斯对煤 矿安全生产的威胁，利用机械设备（抽放泵） 和专用管道（抽放管路）造成的负压，将煤岩 层中存在或释放出来的瓦斯抽出来，输送到地 面或其它安全地点并加以利用。 抽放的目的就是通过抽放降低风流中的瓦 斯浓度，来改善矿井的安全生产条件和安全状 况。
第一节瓦斯抽放系统第二节瓦斯抽放基本参数第三节瓦斯抽采基本指标第一节开采层瓦斯抽放第二节邻近层瓦斯抽放第三节采空区瓦斯抽放2012175500m3min20085000m32006102007500gfrw20082500kw一瓦斯抽放的目的意义及条件一抽放瓦斯的目的意义矿井瓦斯抽放是为了减少和解除瓦斯对煤矿安全生产的威胁利用机械设备抽放泵和专用管道抽放管路造成的负压将煤岩层中存在或释放出来的瓦斯抽出来输送到地面或其它安全地点并加以利用

煤矿瓦斯抽放技术要点PPT

煤矿瓦斯抽放技术要点PPT
发展，但由于我国井工开采采煤量大，到2000年 抽放矿井的产煤量仅占井工开采总产量的14.8％， 抽放瓦斯量仅占井工开采矿井瓦斯涌出量的9.9％， 故抽放瓦斯工作应进一步加强，今后瓦斯抽放技 术发展的方向应围绕以下几方面： • (1)进行瓦斯抽放技术筛选及适用性研究，总结 各项瓦斯抽放技术的应用情况、技术特点、适用 范围和条件，开展适用性研究。为全国各矿区的 瓦斯抽放提供指导。 • (2)继续研究试验单一低透气性煤层强化抽放技 术，提高开采层预抽的抽放率，降低煤层的瓦斯 涌出量，消除或降低煤层的突出危险性。
• 淮南煤业集团公司张集煤矿应用综合抽放， 2002年，矿井瓦斯抽放率达到70％，当年 投产，当年达产，产煤507万t，盈利5亿元，
创同类矿井最好水平。目前瓦斯综合抽放 已在全国范围内广泛应用。
• 4.瓦斯抽放技术装备 • 我国的抽放瓦斯装备随煤炭开发强度的增长，抽
放瓦斯规模扩大及科技水平发展而不断完善，由 原来非专用的、单一型号的，逐步发展成为专用 的、系列的、具有现代科技水平的抽放瓦斯装备。 目前已有几十家专业厂家生产抽放钻机和抽放泵， 为方便中小型煤矿使用，还开发了系列的井下移 动式瓦斯抽放泵。 • 目前我国煤矿普遍采用聚氨酯作为封孔材料， 该新型材料具有密封性好、硬化快、质量轻、膨 胀性强的优点。瓦斯抽放管路的管材也向多样化 发展，除传统的铁管及钢管外，又研究制了玻璃 钢管、双抗塑料管、PVC管及其它高分子材料制 成的多种瓦斯抽放专用管，新型抽放管路具有重 量轻、耐腐蚀、运输方便、安装费用低等优点。
• 3.1顺层密集长钻孔抽放本层瓦斯 • 顺层密集长钻孔用于区域性抽放，用于综放面或
综采面降低煤层瓦斯含量或解决工作面消突问题， 一般钻孔深80m以上，孔间距3-5m，预抽时间半 年以上。为提高抽放效果，在布孔时往往采用斜 向孔及交叉钻孔，斜向布孔有利于边采边抽，交 叉式布孔可在不增加任何工程量的条件下，提高 本煤层瓦斯抽放的效果。经在焦作矿区及平顶山 矿区开展顺层交叉钻孔抽放突出煤层瓦斯的试验， 证明交叉布孔可避免由于钻孔坍塌，堵孔等影响 抽放效果的现象发生，比平行钻孔抽放效果提高 1.5倍。顺层密集长钻孔及交叉钻孔预抽本层瓦斯 见图2。

瓦斯抽采培训教材PPT课件

瓦斯抽采培训教材PPT课件
5.3.2矿井可抽瓦斯量是指矿井瓦斯储量中在当技术水平下被抽
出来的最大瓦斯量 5.3.3设计瓦斯抽放率，可根据煤层瓦斯抽放方法、瓦斯涌出来
源等因素综合确定；也可参照邻近生产矿井或条件类似矿井 的数值选取。抽放率指标应符合第8.6.3条的有关规定 5.3.4矿井设计年瓦斯抽放量或矿井设计年瓦斯抽放规模按设计 的日瓦斯抽放量乘以矿井设计年工作日数计算 5.3.5矿井或水平的抽放年限应与其抽放瓦斯区域的开采年限相 适应
3
3. 术语和定义 下列术语和定义适用于本标准
3.1瓦斯抽放：采用专用设备和管路把煤层、岩层和采空区 中的瓦斯抽出或排出的措施
3.2未卸压抽放瓦斯：抽放未受采动影响和未经人为松动卸 压煤（岩）层的瓦斯，亦称为预抽
3.3卸压抽放瓦斯：抽放受采动影响和经人为松动卸压煤 （岩）层瓦斯
3.4本煤层抽放瓦斯：抽放开采层的瓦斯 3.5邻近层抽放瓦斯：抽放受开采层采动影的上、下邻近煤
层（可采煤层、不可采煤层、煤线、岩层）的瓦斯 3.6 采空区抽放瓦斯：抽放现采工作面采空区和老采空区的
瓦斯。前者称现采空区（半封闭式）抽放，后者称老采空 区（全封闭式）抽放
4
3.7围岩瓦斯抽放：抽放开采层围岩内的瓦斯
3.8地面瓦斯抽放：在地面向井下煤（岩）层打钻孔抽放瓦 斯
3.9综合抽放瓦斯：在一个抽放瓦斯工作面同时采用两种以 上方法进行抽放瓦斯。
3.10强化抽放：针对一些透气性低，采用常规的预抽方式难 以奏效的煤层而采取的特殊抽放方式
3.11预抽：在煤层未受采动影响以前进行瓦斯抽放
3.12瓦斯储量：煤田开采过程中，能够向开采空间排放瓦斯 的煤层和岩层中赋存的瓦斯的总量
3.13矿井瓦斯抽放量：矿井抽出瓦斯气体的甲烷含量
3.14矿井可抽瓦斯量：瓦斯储量中在当前技术水平下能被抽 出来的的最大瓦斯量

瓦斯抽采新技术PPT课件

瓦斯抽采新技术PPT课件

1999 2000 死亡人数
2001 2002 2003 2004 2005
十亿吨死亡率
瓦斯抽采量
2006 2007 比率
0 2008
14
二、瓦斯抽采初见成效
2、一些瓦斯灾害严重矿区强化了瓦斯抽采，瓦斯灾害事 故显著减少。
瓦斯抽采量超过1亿m3的矿区
6 5 4 3 2 1 0
抚顺 阳泉 松藻 淮南 盘江 晋城 水城 鸡西 宁煤 淮北
①变高瓦斯突出危险煤层为低瓦斯无突出危险 煤层；
②使工作面风流中（进风、回风、上隅角、尾 巷）的瓦斯浓度不超限。
➢ 利用高效洁净能源
➢ 保护环境
09.11.2020
12
一、概 述
煤与瓦斯突出矿井
突出煤层
区域性瓦斯治理技术体系 （危险源）
瓦斯治理 总体规划
从安全区域向突出煤层 施工防突工程
大面积消除突出危险性
安全开采突出煤层
底板岩巷 （安全区域）
瓦斯治理 管理保障
瓦斯 抽采工程
09.11.2020
Hale Waihona Puke 13二、瓦斯抽采初见成效1、瓦斯抽采量与瓦斯事故死亡人数呈反比关系
7000
50
45 6000
40
5000
35
30 4000
25 3000
20
2000
15
10
1000 5
0 1997
09.11.2020
1998
09.11.2020
3
一、概 述
我国煤矿瓦斯抽采技术存在的问题 ➢ 我国煤层透气性差、预抽瓦斯难度大，缺乏效果好的 抽采技术； ➢ 松软突出煤层钻孔施工困难、缺乏钻进工艺技术和装 备； ➢ 定向长钻孔（1000m）钻进钻机与钻孔工艺缺乏； ➢ 未全面实现“先抽后采”，采抽比例失调，采掘部署 调整难度大； ➢ 低浓度瓦斯利用缺乏安全保障技术； ➢ 瓦斯抽放、利用成本较高，需要政策支持等等。

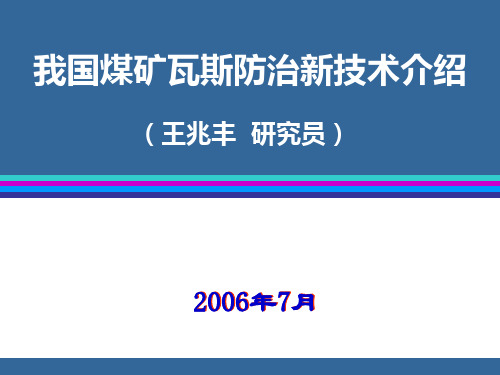

我国煤矿瓦斯防治新技术介绍PPT课件
