空气蒸汽传热系数

实验四：传热（空气—蒸汽）实验一、实验目的1．了解间壁式换热器的结构与操作原理；2．学习测定套管换热器总传热系数的方法；3．学习测定空气侧的对流传热系数；4．了解空气流速的变化对总传热系数的影响。

二、实验原理对流传热的核心问题是求算传热膜系数α，当流体无相变时对流传热准数关联式的一般形式为：(4-1)对于强制湍流而言，Gr准数可以忽略，故（4-2）本实验中，可用图解法和最小二乘法计算上述准数关联式中的指数m、n和系数A。

用图解法对多变量方程进行关联时，要对不同变量Re和Pr分别回归。

本实验可简化上式，即取n=0.4（流体被加热）。

这样，上式即变为单变量方程再两边取对数，即得到直线方程：（4-3）在双对数坐标中作图，找出直线斜率，即为方程的指数m。

在直线上任取一点的函数值代入方程中，则可得到系数A，即：（4-4）用图解法，根据实验点确定直线位置有一定的人为性。

而用最小二乘法回归，可以得到最佳关联结果。

应用微机，对多变量方程进行一次回归，就能同时得到A、m、n。

对于方程的关联，首先要有Nu、Re、Pr的数据组。

其准数定义式分别为：实验中改变冷却水的流量以改变Re准数的值。

根据定性温度（冷空气进、出口温度的算术平均值）计算对应的Pr准数值。

同时，由牛顿冷却定律，求出不同流速下的传热膜系数α值。

进而算得Nu准数值。

牛顿冷却定律：（4-5）式中：α—传热膜系数，[W/m2·℃]；Ｑ—传热量，［Ｗ］；Ａ—总传热面积，[m2]；△tm—管壁温度与管内流体温度的对数平均温差，[℃]。

传热量Q可由下式求得：（4-6）W—质量流量，[kg/h]；Cp—流体定压比热，[J/kg·℃]；t1、t2—流体进、出口温度，[℃]；ρ—定性温度下流体密度，[kg/m3]；V—流体体积流量，[m3/s]。

三、实验设备四、实验步骤1.启动风机：点击电源开关的绿色按钮，启动风机，风机为换热器的管程提供空气2.打开空气流量调节阀：启动风机后，调节进空气流量调节阀至微开，这时换热器的管程中就有空气流动了。

化工原理实验（四）空气－蒸汽对流给热系数测定一、实验目的1、 了解间壁式传热元件，掌握给热系数测定的实验方法。

2、 掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。

3、 学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。

二、基本原理在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交换，称为间壁式换热。

如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热，固体壁面的热传导和固体壁面对冷流体的对流传热所组成。

达到传热稳定时，有()()()()mm W M W p p t KA t t A T T A t t c m T T c m Q ∆=-=-=-=-=221112222111αα （4－1）Tt图4－1间壁式传热过程示意图式中：Q － 传热量，J / s ；m 1 － 热流体的质量流率，kg / s ； c p 1 － 热流体的比热，J / (kg ∙℃)； T 1 － 热流体的进口温度，℃； T 2 － 热流体的出口温度，℃； m 2 － 冷流体的质量流率，kg / s ； c p 2 － 冷流体的比热，J / (kg ∙℃)； t 1 － 冷流体的进口温度，℃； t 2 － 冷流体的出口温度，℃；α1 － 热流体与固体壁面的对流传热系数，W / (m 2 ∙℃)；A 1 － 热流体侧的对流传热面积，m 2；()m W T T -－ 热流体与固体壁面的对数平均温差，℃；α2 － 冷流体与固体壁面的对流传热系数，W / (m 2 ∙℃)；A 2 － 冷流体侧的对流传热面积，m 2；()m W t t - － 固体壁面与冷流体的对数平均温差，℃；K － 以传热面积A 为基准的总给热系数，W / (m 2 ∙℃)； m t ∆－ 冷热流体的对数平均温差，℃；热流体与固体壁面的对数平均温差可由式（4—2）计算，()()()22112211ln W W W W m W T T T T T T T T T T -----=- （4－2）式中：T W 1 － 热流体进口处热流体侧的壁面温度，℃；T W 2 － 热流体出口处热流体侧的壁面温度，℃。

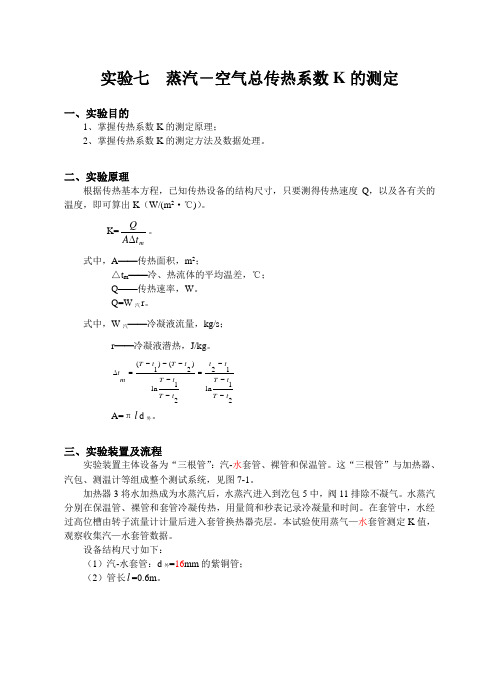

实验七 蒸汽－空气总传热系数K 的测定一、实验目的1、掌握传热系数K 的测定原理；2、掌握传热系数K 的测定方法及数据处理。

二、实验原理根据传热基本方程，已知传热设备的结构尺寸，只要测得传热速度Q ，以及各有关的温度，即可算出K （W/(m 2·℃)）。

K=mt A Q∆。

式中，A ——传热面积，m 2；△t m ——冷、热流体的平均温差，℃； Q ——传热速率，W 。

Q=W 汽r 。

式中，W 汽——冷凝液流量，kg/s ；r ——冷凝液潜热，J/kg 。

21ln 1221ln )2()1(tT tT tt t T t T t T t T m t ---=-----=∆A=πl d 外。

三、实验装置及流程实验装置主体设备为“三根管”：汽-水套管、裸管和保温管。

这“三根管”与加热器、汽包、测温计等组成整个测试系统，见图7-1。

加热器3将水加热成为水蒸汽后，水蒸汽进入到汔包5中，阀11排除不凝气。

水蒸汽分别在保温管、裸管和套管冷凝传热，用量筒和秒表记录冷凝量和时间。

在套管中，水经过高位槽由转子流量计计量后进入套管换热器壳层。

本试验使用蒸气—水套管测定K 值，观察收集汽—水套管数据。

设备结构尺寸如下：（1）汽-水套管：d 外=16mm 的紫铜管； （2）管长l =0.6m 。

图7-1 实验装置流程示意图⑴放水阀⑵电加热器⑶蒸汽发生器⑷加水阀⑸汽包⑹保温层⑺保温测试管⑻收集瓶⑼放水阀⑽裸管测试管⑾放汽阀⑿套管换热器⒀截止阀⒁高位槽⒂溢流口四、实验步骤及注意事项1、熟悉设备流程，检查各阀门的开关情况，排放汽包中的冷凝水；2、打开加热器进水阀，加水至液面计高度的2/3；3、将电热棒接上电源，并将调压器从0调至220V，待有蒸气后，再将调压器电压调低（160V-180V）；4、打开套管换热器冷却水进口阀，调节冷却水流量为某一值，一般5～10L/h；5、待传热过程达稳定后，分别测量单位时间的冷凝液量、汽温和水温；6、分别记录下表1＃、2＃、3＃、4#、5#对应的温度为套管换热器进水温度t1、套管内壁温T w、套管外壁温度t w、出水温度t2、套管换热器收集瓶冷凝水温度T以及上表5汽包温度、上表6釜温；7、实验结束，切断加热电源，关闭冷却水阀。

传热系数测定的实验（水蒸气-空气体系）一.实验目的1.了解管套式换热器的结构2.观察水蒸气在水平换热管外壁上的冷凝现象，判断冷凝类型3.测定水蒸气—空气在换热器中的总传热系数K和对流给热系数a，加深对其概念和影响因素的理解。

4.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值5.掌握热电偶测量温度的原理和方法二.实验原理1.总传热系数的测定在套管换热器中，环隙通以水蒸气，内管通冷空气，水蒸气冷凝放出热量加热空气。

当冷热液体在换热器内进行稳定传热时，该换热器同时满足热量衡算和传热速率方程，若忽略热损失，公式如下：Q=KAΔt m=q m c p(t2-t1)三．实验内容1.衡量水蒸气-空气通过换热器的总传热系数K对实验数据进行线性回归，求出准数方程Nu=ARe m pr0.4中的常数A，M的值2.通过计算分析影响总传热系数的因素四.实验装置来自蒸汽发生器的水蒸气进入不锈钢套管换热器，与来自风机的空气进行热交换，冷凝水通过管道排入地沟，冷空气经转自流量计进入套管换热器内管热交换后装置。

实验流程如图：五．实验步骤1.检查蒸汽发生器的仪表和水位是否正常。

2.打开换热器的总电源开关，打开仪表电源开关，观察仪器读数是否正常。

3.当蒸汽压稳定后，排除蒸汽发生器到实验装置之间管道中的冷凝水，防止夹带冷凝水的蒸汽损坏压力表及压力变送器。

4.打开换热器内的不凝性气体排除阀。

5.刚开始通入蒸汽时，要仔细调节蒸气进口阀的开度，让蒸气徐徐流入换热器中，逐渐加热，由冷态转变为热态，不得少于10MIN。

6.恒定空气流量，改变蒸气压，测量4组实验数据。

改变客气流量，恒定蒸汽压，测量4组数据7.实验完毕，清理实验场地。

传热系数测定的实验（水-热空气体系）一.实验目的1.了解列管式换热器的结构。

2.测定水-热空气在换热器中的总传热系数K和对流给热系数α加深对其概念影响因素的理解。

3.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值4.掌握热电偶测量温度的原理和方法二．实验原理在列管式换热器中，壳程通冷水，管程通热空气，热空气冷却放热加热水。

实验7. 空气－蒸汽对流给热系数的测定一、实验目的1.熟悉传热过程及间壁式换热器的结构，掌握热电阻的测温方法；2.观察蒸汽在水平冷凝管外壁上的冷凝现象，测定对流给热系数h ；3.测定努塞尔数Nu 与雷诺数e R 之间的关系，并确定它们的关联式；4.了解强化传热的途径，分析热交换过程的影响因素。

二、基本原理工业生产中冷流体和热流体常通过固体壁面进行热量交换，此种换热方式称为间壁式传热。

间壁式传热过程是由热流体对固体壁面的对流传热、固体壁面的热传导和固体壁面对冷流体的对流传热过程组成，间壁式传热过程如图2—10所示。

当传热过程达到稳定时，它们有如下关系： 图2—10 间壁式传热过程示意图()()()()112122121122m p m p W W m M mq c t t q c T T h A t t h A T T KA t Φ=-=-=-=-=∆ （2—45） 式中：Φ—传热速率，W ；q m1、q m2 —冷、热流体的质量流量，1kg s -⋅； c p1、c p2 —冷、热流体的比热容，11kJ kg K --⋅⋅；T 1 、T 2—热流体的进出口温度，K ； t 1、t 2 —冷流体的进出口的度，K ；A 1、A 2—冷、热流体侧的对流传热面积，m 2；12,h h —冷、热流体与固体壁面的对流给热系数，21W m K --⋅⋅； ()W m t t -、()W m T T -—冷、热流体与固体壁面的对数平均温度差，K ；K —总传热系数，21W m K --⋅⋅； A —传热面积，m 2；m t ∆—对数平均温度差，K ；热流体与固体壁面的对数平均温差可由下式计算()()()22112211ln W W W W m W T T T T T T T T T T -----=- （2－46）式中：12,W W T T —热流体进出口处热流体侧壁面的温度，K 。

固体壁面与冷流体的对数平均温差可由下式求得()()()22112211ln t t t t t t t t t t W W W W m W -----=- （2－47）式中：12,W W t t —冷流体进出口处冷流体侧壁面的温度，K ； 冷热流体间的对数平均温度差可由下式计算()()12211221ln m T t T t t T t T t ---∆=-- （2—48）在套管式换热器中，由于水蒸气通过套管的环隙，冷空气或水通过内管间，测定对流给热系数时，由式（2—45）可得内管内壁面与冷空气或水的对流给热系数()()112111p W mm c t t h A t t -=- （2—49）实验中，要测定内管的壁温t w1和t w2，冷空气或水的进出口温度t 1和t 2；实验用套管的长度l ，内径d 1，换热面积11A d l π=，冷流体的质量流量及比热容，即可求得对流给热系数h 1。

最新空气-蒸汽传热系数测定实验_实验报告实验目的：1. 掌握空气-蒸汽传热系数的测定方法。

2. 理解传热系数在热交换过程中的作用和意义。

3. 学习并应用相关的传热理论和实验技术。

实验原理：本实验采用稳态法，通过测定空气和蒸汽在一定条件下的传热情况，来确定空气-蒸汽的传热系数。

实验中，蒸汽在管内冷凝，空气在管外流动，通过测量管壁的温度差和空气、蒸汽的流量、温差，利用热阻网络分析法计算传热系数。

实验设备：1. 空气-蒸汽传热系数测定装置。

2. 温度传感器和数据采集系统。

3. 流量计。

4. 蒸汽发生器。

5. 冷凝水收集器。

6. 计时器。

实验步骤：1. 启动蒸汽发生器，预热系统至稳定状态。

2. 调节空气流量，使其达到预定值。

3. 打开冷凝水收集器，确保冷凝水顺利排出。

4. 记录蒸汽和空气的进出口温度，以及环境温度。

5. 每隔一定时间（如5分钟）记录一次温度数据，至少进行三次测量。

6. 根据温度数据计算传热系数。

7. 改变空气流量，重复步骤2-6，获取不同流量下的数据。

8. 使用热阻网络分析法，结合实验数据，计算不同工况下的空气-蒸汽传热系数。

数据处理与分析：1. 利用测得的温度差和已知的物性参数，计算热传递的总热阻。

2. 通过热阻网络分析，分离出空气边界层热阻和管壁热阻。

3. 根据牛顿冷却定律，计算空气-蒸汽的传热系数。

4. 绘制传热系数与空气流速的关系图。

5. 分析不同流速对传热系数的影响，并与理论值进行比较。

实验结果：1. 列出不同空气流速下的传热系数测定值。

2. 展示传热系数随空气流速变化的趋势图。

3. 通过对比分析，验证实验结果的准确性和可靠性。

结论：本实验通过测定不同空气流速下的空气-蒸汽传热系数，验证了传热系数与流体流速之间的关系。

实验结果表明，随着空气流速的增加，传热系数有所提高，这与预期的传热强化现象一致。

实验数据与理论预测相吻合，证明了实验方法的有效性和准确性。

通过本次实验，加深了对传热原理的理解，并提高了实验操作技能。

实验三 蒸汽─空气对流传热传热系数的测定一、实验目的1． 测定套管式换热器的总传热系数K ；2． 测定圆形直管内传热膜系数α，并学会用实验方法将流体在管内对流及强制对流 时的实验数据整理成包括传热膜系数α的准数方程式；3． 了解并掌握热电偶和电位差计的使用及其温度测量。

二、基本原理1．测定传热系数K根据传热速率方程式：m T KA ∆=φ （1）mT A K ∆=φ（2）式中： φ传热速率，W ； K 总传热系数，W/(m 2·℃)；A 传热面积； m T ∆两流体的平均温度差。

实验时，若能测定或确定φ、A 和，则可测定K 。

m T ∆⑴ 实验是测定蒸汽加热空气时的对流传热总传热系数，其中蒸汽通加套管环隙加热内管的空气，具体的流程如下：在不考虑热损失的条件下，有)(122211T T c q r q p −==m m φ （3）式中： q m1— 蒸汽冷凝液的质量，kg/s ； r 1 — 蒸汽冷凝潜热，J/kg ；q m2— 空气的质量流量，kg/s ； c p2 — 空气的定压比热，J/(kg ·K)；T 1、T 2— 空气的进出口温度，℃； T W1、T W2— 内管外壁温度与内壁温度，℃。

实验中传热速率φ按空气的吸热速率计算。

其中空气的质量流量由孔板流量计测量其 体积流量后转化为质量流量。

即：q m =t ρq V （4）式中：t ρ—为空气进出口平均温度下的密度，kg/m 3。

q V — 为空气的体积流量，m 3/s 。

本实验中，空气的体积流量由孔板流量计测量并通过压力传感器将其差压数字在显示仪表上显示出。

20℃ 下空气流量由公式（5）计算。

6203.000)(p C q t ∆×=V （5）其中， — 20℃ 下的体积流量，m 0t q V 3/h ；C 0— 孔板流量系数，本实验装置中其值为22.696。

p ∆—孔板两端压差，kPa 。

则实验条件下的空气流量q V (m 3/h)则需按下式计算：2732730t Tq q t t ++×=V V式中：t q V —实验条件（管内平均温度）下的空气流量，m 3/h 。

蒸汽空气对流传热传热系数的测定实验三蒸汽—空气对流传热传热系数的测定实验目的 1.测定套管式换热器的总传热系数 K； 2.测定圆形直管内传热膜系数α，并学会用实验方法将流体在管内对流及强制对流时的实验数据整理成包括传热膜系数α的准数方程式； 3.了解并掌握热电偶和电位差计的使用及其温度测量。

实验原理由量纲分析法可知，空气在园形直管中强制对流被加热时的传热膜系数符合下列关联式：式中 A 与 n 为待定系数与指数.本实验通过调节空气的流量，测得对应的传热膜系数，然后，将实验数据整理为 Re 与 Nu 等特征数，再将所得的一系列Nu~Re 数据，通过双对数坐标作图或回归分析法求Pr0.4.得待定系数 A 和指数n，进而得到传热膜系数α与 Re 的经验公式。

测定传热膜系数实验装置实验步骤 1．实验前的准备，检查工作。

1 向电加热釜加水至液位计上端红线处。

2 检查空气流量旁路调节阀是否全开。

3 检查蒸气管支路各控制阀是否已打开，保证蒸汽和空气管线的畅通。

4 电源是否完好。

2．实验开始―人工实验操作。

1 合上电源总开关。

2 打开加热电源开关,设定加热电压不得大于200V ,直至有水蒸气冒出,在整个实验过程中始终保持换热器出口处有水蒸气。

3 启动风机并用放空阀来调节流量。

在一定的流量下稳定 5～10 分钟后分别测量空气的流量、空气进出口的温度。

温度由显示仪显示，切换开关：1-光滑管空气入口温度；2-光滑管空气出口温度；3-粗糙管空气入口温度；4-粗糙管空气出口温度；5-加热器内温度。

换热器内管壁面的温度由双路显示仪（上面光滑管壁面热电势；下面粗糙管壁面热电势）测得。

然后改变流量，稳定后分别测量空气的流量、进出口的温度及壁面温度，再继续实验。

4 实验结束后，依次关闭加热电源、风机和总电源。

注意事项 1 实验前将加热器内的水加到指定的位置，防止电热器干烧损坏电器。

2 计算机数据采集和过程控制实验时，应严格按照计算机使用规程操作计算机，采集数据和控制实验时要注意观察实验现象。
