开关电源设计的各种元器件介绍及作用设计并不是如想象中那么简单，特别是对刚接触开关电源研发的人来说，它的外围就很复杂，其中使用的元器件种类繁多，性能各异。
要想设计出性能高的开关电源就必须弄懂弄通开关电源中各元器件的类型及主要功能。
本文将总结出这部分知识。
开关电源外围电路中使用的元器件种类繁多，性能各异，大致可分为通用元器件、特种元器件两大类。
开关电源中通用元器件的类型及主要功能如下：一、电阻器1. 取样电阻—构成输出电压的取样电路，将取样电压送至反馈电路。
2. 均压电阻—在开关电源的对称直流输入电路中起到均压作用，亦称平衡电阻。
3. 分压电阻—构成电阻分压器。
4. 泄放电阻—断电时可将电磁干扰(EMI)滤波器中电容器存储的电荷泄放掉。
5. 限流电阻—起限流保护作用，如用作稳压管、光耦合器及输入滤波电容的限流电阻。
6. 电流检测电阻—与过电流保护电路配套使用，用于限制开关电源的输出电流极限。
7. 分流电阻—给电流提供旁路。
8. 负载电阻—开关电源的负载电阻(含等效负载电阻)。
9. 最小负载电阻—为维持开关电源正常工作所需要的最小负载电阻，可避免因负载开路而导致输出电压过高。
10. 假负载—在测试开关电源性能指标时临时接的负载(如电阻丝、水泥电阻)。
11. 滤波电阻—用作LC型滤波器、RC型滤波器、π型滤波器中的滤波电阻。
12. 偏置电阻—给开关电源的控制端提供偏压，或用来稳定晶体管的工作点。
13. 保护电阻—常用于RC型吸收回路或VD、R、C型钳位保护电路中。
14. 频率补偿电阻—例如构成误差放大器的RC型频率补偿网络。
15. 阻尼电阻—防止电路中出现谐振。
二、电容器1. 滤波电容—构成输入滤波器、输出滤波器等。
2. 耦合电容—亦称隔直电容，其作用时隔断直流信号，只让交流信号通过。
3. 退藕电容—例如电源退藕电容，可防止产生自激振荡。
4. 软启动电容—构成软启动电路，在软启动过程中使输出电压和输出电流缓慢地建立起来。
基于UC3845芯片的开关稳压电源设计方案本文介绍了一种基于UC3845芯片的开关稳压电源设计方案。
该开关电源通过单片机控制数／模电路进行输出电压调节，采用合理有效的滤波和稳压元件配合UC3845芯片工作。
该电源产品的DC—DC 转换效率高达91％，输出纹波电压小于0．45V。
在该设计中，修改并确认了UC3845芯片的振荡频率系数的计算方法，提出了改善输出信号波形的具体有效措施。
其低成本、高效高质的电路设计以及产品的调试方法具有一定的推广价值。
开关电源具有功耗小，效率高，稳压范围宽，体积小等优点，在通信设备、家用电器、仪器仪表等电子电路中应用广泛。
本文设计的开关电源要求只有一组输出电压，输出电压调节范围在25～36V之间，输出电压纹波不超过0．8V，输出最大功率不低于70W。
在开关电源的各种典型结构中，反激式开关电源硬件电路简单，输出电压既可高于输入电压，又可低于输入电压，非常适合用于输出功率在200W以下的开关电路。
因此设计方案采用了非隔离式反激变换器构成开关电路，选用电流模式控制芯片UC3845为功率开关管提供驱动电流，实现宽幅稳压和高效转换的功能。
1非隔离反激式变换器电路原理反激式变换器有两种不同形式，非隔离反激式变换器(见图1)和隔离反激式变换器(见图2)。
非隔离反激式变换器只有一个输出电压，适合于只有一组输出且不用隔离的电源，变换器只需要处理一个绕组电感。
隔离反激式变换器可以在变压器次级有多个绕组，方便地输出多组与输入电压隔离的输出电压，并且可以通过调节变压器的变比得到大小不同的输出电压。
但与非隔离反激式变换器相比，多个绕组的变压器磁芯元件将是电源设计中的一大关键。
对于非隔离反激式变换器，输出电压和输入电压没有隔离，输出电压不低于输入电压。
在一个开关周期内，开关导通时，电压加在电感上，电流以某斜率上升，并储存能量在电感中；当开关关断的时候，电感电流经过二极管放电。
2 UC3845工作原理介绍UC3845是安森美半导体公司的高性能固定频率电流模式控制器。
开关型稳压电源介绍1、开关型稳压电源的组成开关型稳压电源（简称开关电源）的基本电路一般由线性滤波器、整流滤波器、功率变换器和稳压控制电路组成。
开关电源构成框图如下图所示。
▲开关电源构成框图线性滤波器又称电磁干扰（ＥＭＩ）滤波器、噪声滤波器（ＰＮＦ）、电源滤波器等，它是２０世纪８０年代问世的一种新型器件，防止电网中的干扰脉冲进入整流滤波电路，同时也阻碍本机产生的噪声反馈到公共电网，输出直流高压加到功率变换器进行功率变换，向负载输出符合要求的直流电压。
开关电源控制器一般包括取样、比较放大、基准源和控制调整电路等，当某种原因使输出电压不稳定时，通过开关电源控制器自动调整功率变换器中的功率开关器件的通断时间比或频率，达到自动调节输出电压的目的，使输出电压保持稳定。
功率变换器亦称ＤＣ／ＤＣ变换器，是将直流电压变换成另一种直流电压的变换电路。
通常各种电子、通信设备需要的电源电压不同，利用ＤＣ／ＤＣ变换器，就可以把整流器输出的直流电压变换成电子、通信设备所需要的直流电压。
2、开关电源特点与线性稳压电源相比，开关电源有以下特点：（1）效率高、功耗小开关电源的功率开关管（调整管）工作在开关状态，因此功率开关管的功耗极小，效率在８０％以上。
（2）稳压范围宽线性稳压电源在交流输入电压低于１６０Ｖ时，输出电压就不稳定，而输入交流电压偏高时则效率降低。
而开关电源交流输入电压在１３０～２６０Ｖ范围变化时都能达到很好的稳压效果。
现在三端、多端单片开关电源在８５～２６５Ｖ范围内均能正常工作。
（3）稳定性和可靠性高功耗小使得电子、通信设备内的温升也低，减小了周围元器件的高温损坏率，使设备的热稳定性和可靠性大大提高。
（4）体积小、重量轻开关电源可将电网交流电压直接输入整流，再通过高频变压器获得各种不同的交流电压，省去了笨重的变压器，使电源的重量减轻很多。
开关电源的功率密度（输出功率Ｐ与体积Ｖ之比，单位为Ｗ／ｃｍ３）很大，可达０．３７Ｗ／ｃｍ３，而相控型稳压电源的功率密度只能达到０．０４３Ｗ／ｃｍ３。
79L05 -5V稳压器(100ma)79L06 -6V稳压器(100ma)79L08 -8V稳压器(100ma)KA1L0380RB Power Switch 资料下载KA5L0380R Power Switch 资料下载KA78R05 Low Dropout Voltage Regulator(1A) 资料下载PQ05RD11 ASO 保护功能低功耗稳压器(1A)[四端稳压] 资料下载PQ05RD21 ASO 保护功能低功耗稳压器(2A)[四端稳压] 资料下载LM1575T-3.3 3.3V简易开关电源稳压器(1A)LM1575T-5.0 5V简易开关电源稳压器(1A)LM1575T-12 12V简易开关电源稳压器(1A)LM1575T-15 15V简易开关电源稳压器(1A)LM1575T-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM1575HVT-3.3 3.3V简易开关电源稳压器(1A)LM1575HVT-5.0 5V简易开关电源稳压器(1A)LM1575HVT-12 12V简易开关电源稳压器(1A)LM1575HVT-15 15V简易开关电源稳压器(1A)LM1575HVT-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM2575T-3.3 3.3V简易开关电源稳压器(1A)LM2575T-5.0 5V简易开关电源稳压器(1A)LM2575T-12 12V简易开关电源稳压器(1A)LM2575T-15 15V简易开关电源稳压器(1A)LM2575T-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM2575HVT-3.3 3.3V简易开关电源稳压器(1A)LM2575HVT-5.0 5V简易开关电源稳压器(1A)LM2575HVT-12 12V简易开关电源稳压器(1A)LM2575HVT-15 15V简易开关电源稳压器(1A)LM2575HVT-ADJ 简易开关电源稳压器(1A可调1.23 to 37) LM2576T-3.3 3.3V简易开关电源稳压器(3A)LM2576T-5.0 5.0V简易开关电源稳压器(3A)LM2576T-12 12V简易开关电源稳压器(3A)LM2576T-15 15V简易开关电源稳压器(3A)LM2576T-ADJ 简易开关电源稳压器(3A可调1.23V to 37V) LM2576HVT-3.3 3.3V简易开关电源稳压器(3A)LM2576HVT-5.0 5.0V简易开关电源稳压器(3A)LM2576HVT-12 12V简易开关电源稳压器(3A)LM2576HVT-15 15V简易开关电源稳压器(3A)LM2576HVT-ADJ 简易开关电源稳压器(3A可调1.23V to 37V)LM2930T-5.0 5.0V低压差稳压器LM2930T-8.0 8.0V低压差稳压器LM2931AZ-5.0 5.0V低压差稳压器(TO-92)LM2931T-5.0 5.0V低压差稳压器LM2931CT 3V to 29V低压差稳压器(TO-220,5PIN) LM2940CT-5.0 5.0V低压差稳压器LM2940CT-8.0 8.0V低压差稳压器LM2940CT-9.0 9.0V低压差稳压器LM2940CT-10 10V低压差稳压器LM2940CT-12 12V低压差稳压器型号(规格) 器件简介相同型号LM2940CT-15 15V低压差稳压器LM123K(NS) 5V稳压器(3A)LM323K(NS) 5V稳压器(3A)LM117K(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM317LZ(NS) 1.2V to 37V三端正可调稳压器(0.1A) LM317T(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM317K(NS) 1.2V to 37V三端正可调稳压器(1.5A) LM133K(NS) 三端可调-1.2V to -37V稳压器(3.0A)LM333K(NS) 三端可调-1.2V to -37V稳压器(3.0A)LM337K(NS) 三端可调-1.2V to -37V稳压器(1.5A)LM337T(NS) 三端可调-1.2V to -37V稳压器(1.5A)LM337LZ(NS) 三端可调-1.2V to -37V稳压器(0.1A)LM150K(NS) 三端可调1.2V to 32V稳压器(3A)LM350K(NS) 三端可调1.2V to 32V稳压器(3A)LM350T(NS) 三端可调1.2V to 32V稳压器(3A)LM138K(NS) 三端正可调1.2V to 32V稳压器(5A)LM338T(NS) 三端正可调1.2V to 32V稳压器(5A)LM338K(NS) 三端正可调1.2V to 32V稳压器(5A)LM336Z-2.5(NS) 2.5V精密基准电压源KA336Z-2.5(FSC)LM336Z-5.0(NS) 5.0V精密基准电压源KA336Z-5.0(FSC)LM385Z-1.2(NS) 1.2V精密基准电压源LM385Z-2.5(NS) 2.5V精密基准电压源LM399H 6.9999V精密基准电压源LM431ACZ(NS) 精密可调2.5V to 36V基准稳压源LM431ACZ(FSC) LM723 高精度可调2V to 37V稳压器LM723CN(ST)LM105 高精度可调4.5V to 40V稳压器LM305 高精度可调4.5V to 40V稳压器MC1403 2.5V基准电压源MC34063 充电控制器SG3524 脉宽调制开关电源控制器TL431(TI) 精密可调2.5V to 36V基准稳压源LM431ACZ(NSC)TL494 脉宽调制开关电源控制器TL497 频率调制开关电源控制器TL7705(TI) 电池供电/欠压控制器HT1015 1.5V Voltage Regulator [DATA](PDF-608K)HT7130=HT1030 3.0V High Voltage Regulator [DATA](PDF-199K)HT7133=HT1033 3.3V High Voltage Regulator [DATA](PDF-199K)HT7136=HT1036 3.6V High Voltage Regulator [DATA](PDF-199K)HT7144=HT1044 4.4V High Voltage Regulator [DATA](PDF-199K)HT7150=HT1050 5.0V High Voltage Regulator [DATA](PDF-199K)HT7530 3.0V 100mA High input Voltage Regulator [DATA](PDF-155K) HT7533 3.3V 100mA High input Voltage Regulator [DATA](PDF-155K) HT7536 3.6V 100mA High input Voltage Regulator [DATA](PDF-155K) HT7544 4.4V 100mA High input Voltage Regulator [DATA](PDF-155K) HT7550 5.0V 100mA High input Voltage Regulator [DATA](PDF-155K) HT7022 2.2V Voltage Detector [DATA](PDF-495K)HT7024 2.4V Voltage Detector [DATA](PDF-495K) HT7027 2.7V Voltage Detector [DATA](PDF-495K) HT7033 3.3V Voltage Detector [DATA](PDF-495K) HT7039 3.9V Voltage Detector [DATA](PDF-495K) HT7044 4.4V Voltage Detector [DATA](PDF-495K) HT7050 5.0V Voltage Detector [DATA](PDF-495K) HT7070 7.0V Voltage Detector [DATA](PDF-495K) LM7805 5V稳压器(1A) L7805,LM340T5LM7806 6V稳压器(1A) L7806LM7808 8V稳压器(1A) L7808LM7809 9V稳压议(1A) L7809LM7812 12V稳压器(1A) L7812,LM340T12LM7815 15V稳压器(1A) L7815,LM340T15LM7818 18V稳压器(1A) L7815LM7824 24V稳压器(1A) L7824LM7905 -5V稳压器(1A) L7905LM7906 -6V稳压器(1A) L7906,KA7906LM7908 -8V稳压器(1A) L7908LM7909 -9V稳压器(1A) L7909LM7912 -12V稳压器(1A) L7912 LM7915 -15V稳压器(1A) L7915 LM7918 -18V稳压器(1A) L7918 LM7924 -24V稳压器(1A) L7924 78L05 5V稳压器(100ma)78L06 6V稳压器(100ma)78L08 8V稳压器(100ma)78L09 9V稳压器(100ma)78L12 12V稳压器(100ma)78L15 15V稳压器(100ma)78L18 18V稳压器(100ma)78L24 24V稳压器(100ma)。
开关电源电压和电流两种控制类型开关电源有两种控制类型，一种是电压控制（Voltage Mode Control），另一种是电流控制（Current Mode Control）。
二者有各自的优缺点，很难讲某种控制类型对所有应用都是最优化的，应根据实际情况加以选择。
1、电压控制型开关电源的基本原理是什么？电压控制是开关电源最常用的一种控制类型。
以降压式开关稳压器（即Buck变换器）为例，电压控制型的基本原理及工作波形分别如图2-2-2（a）、（b）所示。
电压控制型的特点是首先通过对输出电压进行取样（必要时还可增加取样电阻分压器），所得到的取样电压UQ就作为控制环路的输入信号；然后对取样电压UQ和基准电压UREF进行比较，并将比较结果放大成误差电压Ur，再将Ur送至PWM 比较器与锯齿波电压UJ进行比较，获得脉冲宽度与误差电压成正比的调制信号。
图中的振荡器有两路输出，一路输出为时钟信号（方波或矩形波），另一路为锯齿波信号，CT为锯齿波振荡器的定时电容。
T为高频变压器，VT为功率开关管。
降压式输出电路由整流管VD1、续流二极管VD2、储能电感L和滤波电容CO组成。
PWM锁存器的R 为复位端，S为置位端，Q为锁存器输出端，输出波形如图2-2-2（b）所示。
图2-2-2电压控制型开关电源的基本原理及工作波形（a）基本原理；（b）工作波形2、电压控制型开关电源有哪些优点？电压控制型开关电源具有以下优点：（1）它属于闭环控制系统，且只有一个电压反馈回路（即电压控制环），电路设计比较简单。
（2）在调制过程中工作稳定。
（3）输出阻抗低，可采用多路电源给同一个负载供电。
3、电压控制型开关电源有哪些缺点？电压控制型开关电源的主要缺点如下：（1）响应速度较慢。
虽然在电压控制型电路中使用了电流检测电阻RS，但RS并未接入控制环路。
因此，当输入电压发生变化时，必须等输出电压发生变化之后，才能对脉冲宽度进行调节。
由于滤波电路存在滞后时间，输出电压的变化要经过多个周期后才能表现出来。
常用开关电源芯片大全第１章DC-DC电源转换器/基准电压源1。
１DＣ-DC电源转换器1、低噪声电荷泵ＤC—DC电源转换器AAT３113/ＡAＴ31１４2。
低功耗开关型DＣ-DC电源转换器ADＰ30003。
高效3A开关稳压器AP１5014、高效率无电感DC—DC电源转换器ＦAN5660５、小功率极性反转电源转换器ＩCL７6６０6。
高效率DC—ＤC电源转换控制器IＲＵ3037７、高性能降压式DC—DＣ电源转换器ISL64２０8。
单片降压式开关稳压器Ｌ49609、大功率开关稳压器L4970A10、1。
5Ａ降压式开关稳压器L497１11。
２A高效率单片开关稳压器L497８1２、1A高效率升压/降压式ＤＣ—ＤC电源转换器L5９7０1３。
1、5A降压式ＤC－DC电源转换器LM157214、高效率1A降压单片开关稳压器LM157５/LＭ2575/ＬM257５HV1５、3A降压单片开关稳压器LM25７6/LＭ2576HV１６。
可调升压开关稳压器LM２57717。
３A降压开关稳压器LM259618、高效率5A开关稳压器LM２６7819。
升压式DC-DC电源转换器LM2７０3/LM２7０4２０、电流模式升压式电源转换器LM2733２１。
低噪声升压式电源转换器ＬM２７5022。
小型75V降压式稳压器LＭ5０0723、低功耗升／降压式DＣ-DC电源转换器ＬT10732４、升压式ＤＣ—DC电源转换器ＬＴ1６1525、隔离式开关稳压器LT1７2526、低功耗升压电荷泵LＴ1７５1２7、大电流高频降压式DC—DC电源转换器LＴ１76５28、大电流升压转换器LT1９３529、高效升压式电荷泵LT1９3730。
高压输入降压式电源转换器LT195６３1。
１。
5A升压式电源转换器LT196132、高压升/降压式电源转换器LＴ343333。
单片3A升压式DC—ＤＣ电源转换器LT３４3634、通用升压式DC-DC电源转换器LT346035、高效率低功耗升压式电源转换器LT３4643６、１。

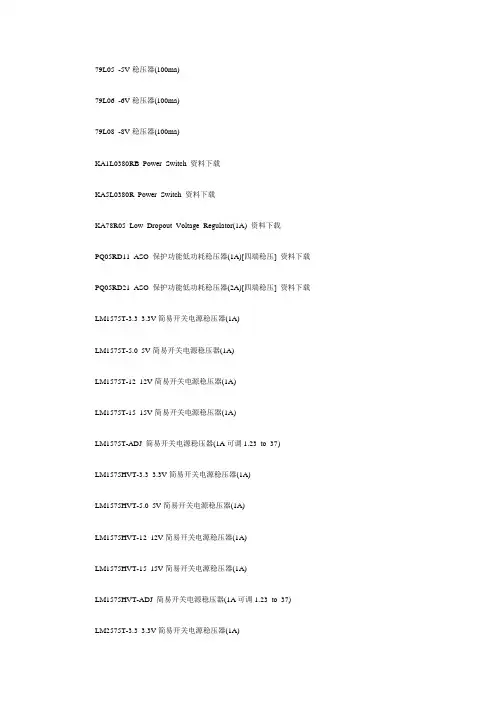

常用电源管理稳压IC型号(规格)器件简介相同型号79L05负5V稳压器(100ma)79L06负6V稳压器(100ma)79L08负8V稳压器(100ma)79L09负9V稳压器(100ma)79L12负12V稳压器(100ma)79L15负15V稳压器(100ma)79L18负18V稳压器(100ma)79L24负24V稳压器(100ma)LM1575T-3.3 3.3V简易开关电源稳压器(1A)LM1575T-5.05V简易开关电源稳压器(1A)LM1575T-1212V简易开关电源稳压器(1A)LM1575T-1515V简易开关电源稳压器(1A)LM1575T-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM1575HVT-3.33.3V简易开关电源稳压器(1A)LM1575HVT-5.05V简易开关电源稳压器(1A)LM1575HVT-1212V简易开关电源稳压器(1A)LM1575HVT-1515V简易开关电源稳压器(1A)LM1575HVT-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2575T-3.33.3V简易开关电源稳压器(1A)LM2575T-5.05V简易开关电源稳压器(1A)LM2575T-1212V简易开关电源稳压器(1A)LM2575T-1515V简易开关电源稳压器(1A)LM2575T-ADJ简易开关电源稳压器(1A可调1.23 to 37) LM2575HVT-3.33.3V简易开关电源稳压器(1A)LM2575HVT-5.05V简易开关电源稳压器(1A)LM2575HVT-1212V简易开关电源稳压器(1A)LM2575HVT-1515V简易开关电源稳压器(1A)LM2575HVT-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2576T-3.33.3V简易开关电源稳压器(3A)LM2576T-5.05.0V简易开关电源稳压器(3A)LM2576T-1212V简易开关电源稳压器(3A)LM2576T-1515V简易开关电源稳压器(3A)LM2576T-ADJ简易开关电源稳压器(3A可调1.23V to 37V)LM2576HVT-3.33.3V简易开关电源稳压器(3A)LM2576HVT-5.05.0V简易开关电源稳压器(3A)LM2576HVT-1212V简易开关电源稳压器(3A)LM2576HVT-1515V简易开关电源稳压器(3A)LM2576HVT-ADJ简易开关电源稳压器(3A可调1.23V to 37V)LM2930T-5.05.0V低压差稳压器LM2930T-8.08.0V低压差稳压器LM2931AZ-5.05.0V低压差稳压器(TO-92)LM2931T-5.05.0V低压差稳压器LM2931CT3V to 29V低压差稳压器(TO-220,5PIN)LM2940CT-5.05.0V低压差稳压器LM2940CT-8.08.0V低压差稳压器LM2940CT-9.09.0V低压差稳压器LM2940CT-1010V低压差稳压器LM2940CT-1212V低压差稳压器LM2940CT-1515V低压差稳压器LM123K5V稳压器(3A)LM323K5V稳压器(3A)LM117K1.2V to 37V三端正可调稳压器(1.5A)LM317LZ1.2V to 37V三端正可调稳压器(0.1A)LM317T1.2V to 37V三端正可调稳压器(1.5A)LM317K1.2V to 37V三端正可调稳压器(1.5A)LM133K三端可调-1.2V to -37V稳压器(3.0A)LM333K三端可调-1.2V to -37V稳压器(3.0A)LM337K三端可调-1.2V to -37V稳压器(1.5A)LM337T三端可调-1.2V to -37V稳压器(1.5A)LM337LZ三端可调-1.2V to -37V稳压器(0.1A)LM150K三端可调1.2V to 32V稳压器(3A)LM350K三端可调1.2V to 32V稳压器(3A)LM350T三端可调1.2V to 32V稳压器(3A)LM138K三端正可调1.2V to 32V稳压器(5A)LM338T三端正可调1.2V to 32V稳压器(5A)LM338K三端正可调1.2V to 32V稳压器(5A)LM336-2.52.5V精密基准电压源LM336-5.05.0V精密基准电压源LM385-1.21.2V精密基准电压源LM385-2.52.5V精密基准电压源LM399H6.9999V精密基准电压源LM431ACZ精密可调2.5V to 36V基准稳压源LM723高精度可调2V to 37V稳压器高精度可调4.5V to 40V稳压器LM305高精度可调4.5V to 40V稳压器MC14032.5V基准电压源MC34063充电控制器SG3524脉宽调制开关电源控制器TL431精密可调2.5V to 36V基准稳压源TL494脉宽调制开关电源控制器TL497频率调制开关电源控制器TL7705电池供电/欠压控制器7805正5V稳压器(1A)7806正6V稳压器(1A)7808正8V稳压器(1A)7809正9V稳压议（1A）7812正12V稳压器(1A)7815正15V稳压器(1A)7818正18V稳压器(1A)7824正24V稳压器(1A)7905负5V稳压器(1A)7906负6V稳压器(1A)7908负8V稳压器(1A)7909负9V稳压器（1A）7912负12V稳压器(1A)7915负15V稳压器(1A)7918负18V稳压器(1A)7924负24V稳压器(1A)。

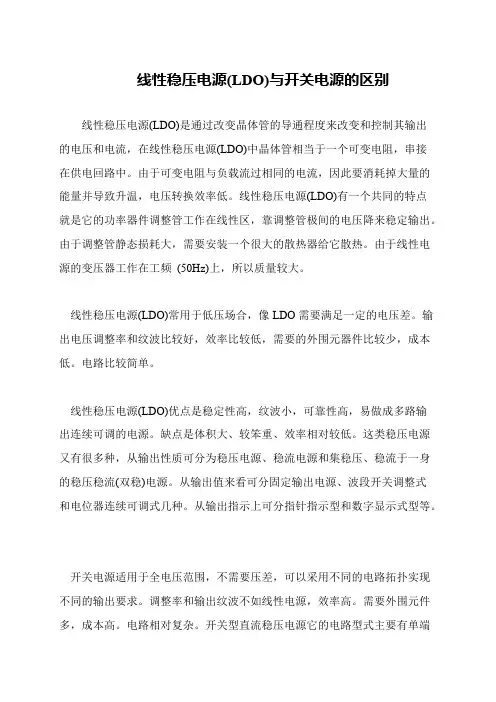

线性稳压电源(LDO)与开关电源的区别
线性稳压电源(LDO)是通过改变晶体管的导通程度来改变和控制其输出
的电压和电流，在线性稳压电源(LDO)中晶体管相当于一个可变电阻，串接
在供电回路中。
由于可变电阻与负载流过相同的电流，因此要消耗掉大量的能量并导致升温，电压转换效率低。
线性稳压电源(LDO)有一个共同的特点
就是它的功率器件调整管工作在线性区，靠调整管极间的电压降来稳定输出。
由于调整管静态损耗大，需要安装一个很大的散热器给它散热。
由于线性电源的变压器工作在工频(50Hz)上，所以质量较大。
线性稳压电源(LDO)常用于低压场合，像LDO需要满足一定的电压差。
输出电压调整率和纹波比较好，效率比较低，需要的外围元器件比较少，成本低。
电路比较简单。
线性稳压电源(LDO)优点是稳定性高，纹波小，可靠性高，易做成多路输
出连续可调的电源。
缺点是体积大、较笨重、效率相对较低。
这类稳压电源又有很多种，从输出性质可分为稳压电源、稳流电源和集稳压、稳流于一身的稳压稳流(双稳)电源。
从输出值来看可分固定输出电源、波段开关调整式
和电位器连续可调式几种。
从输出指示上可分指针指示型和数字显示式型等。
开关电源适用于全电压范围，不需要压差，可以采用不同的电路拓扑实现不同的输出要求。
调整率和输出纹波不如线性电源，效率高。
需要外围元件多，成本高。
电路相对复杂。
开关型直流稳压电源它的电路型式主要有单端。
线性稳压电源和开关稳压电源详解根据调整管的工作状态，我们常把稳压电源分成两类：线性稳压电源和开关稳压电源。
线性稳压电源，是指调整管工作在线性状态下的稳压电源。
而在开关电源中则不一样，开关管(在开关电源中，我们一般把调整管叫做开关管)是工作在开、关两种状态下的：开——电阻很小;关——电阻很大。
开关电源是一种比较新型的电源。
它具有效率高，重量轻，可升、降压，输出功率大等优点。
但是由于电路工作在开关状态，所以噪声比较大。
?通过下图，我们来简单的说说降压型开关电源的工作原理。
如图所示，电路由开关K(实际电路中为三极管或者场效应管)，续流二极管D，储能电感L，滤波电容C等构成。
当开关闭合时，电源通过开关K、电感L给负载供电，并将部分电能储存在电感L以及电容C中。
由于电感L的自感，在开关接通后，电流增大得比较缓慢，即输出不能立刻达到电源电压值。
一定时间后，开关断开，由于电感L的自感作用(可以比较形象的认为电感中的电流有惯性作用)，将保持电路中的电流不变，即从左往右继续流。
这电流流过负载，从地线返回，流到续流二极管D的正极，经过二极管D，返回电感L的左端，从而形成了一个回路。
通过控制开关闭合跟断开的时间(即PWM——脉冲宽度调制)，就可以控制输出电压。
如果通过检测输出电压来控制开、关的时间，以保持输出电压不变，这就实现了稳压的目的。
在开关闭合期间，电感存储能量;在开关断开期间，电感释放能量，所以电感L叫做储能电感。
二极管D在开关断开期间，负责给电感L提供电流通路，所以二极管D叫做续流二极管。
在实际的开关电源中，开关K由三极管或场效应管代替。
当开关断开时，电流很小;当开关闭合时，电压很小，所以发热功率U×I就会很小。
这就是开关电源效率高的原因。
什么是线性电源?线性电源(Linear power supply)是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。
开关电源原理一、概述开关电源是一种高效率的电源，它通过将交流电转换成高频脉冲信号，再经过变压、整流、滤波等环节，最终得到所需的直流电。
相较于传统的线性稳压电源，开关电源更为节能、稳定和可靠。
二、基本原理1. 开关管控制器开关管控制器是开关电源的核心部件，它通过控制开关管的通断来实现输出电压和电流的调节。
常见的开关管有MOSFET和IGBT两种。
2. 变压器变压器是将输入交流电转换成所需输出直流电时必不可少的部件。
它主要由铁芯和绕组两部分构成，其中铁芯承担着磁通传递作用，而绕组则负责变换输入输出电压。
3. 整流器整流器主要负责将变压器输出的交流信号转化成直流信号。
常见的整流方式有单相桥式整流和三相桥式整流两种。
4. 滤波器滤波器主要用于去除整流后直流信号中残留的交流成分。
常见的滤波方式有LC滤波、RC滤波和LCL滤波。
三、工作原理1. 开关管控制器的工作原理开关管控制器通过控制开关管的通断来实现输出电压和电流的调节。
具体来说，当开关管通电时，输入电源会通过变压器传递到输出端，此时输出端会有一个正向电压；而当开关管断电时，则会有一个反向电压。
因此，通过不断地改变开关管的通断状态，就可以得到所需的输出电压和电流。
2. 变压器的工作原理变压器主要由铁芯和绕组两部分构成。
当输入交流信号经过铁芯时，由于铁芯中存在磁场，因此会在绕组中产生感应电动势。
同时，在绕组中也存在着一定的阻抗，因此输入信号也会受到一定程度的衰减。
最终，在输出端得到了所需的直流信号。
3. 整流器的工作原理整流器主要负责将变压器输出的交流信号转化成直流信号。
常见的整流方式有单相桥式整流和三相桥式整流两种。
其中单相桥式整流主要由四个二极管构成，它们将输入交流信号分别转化成正半周和负半周的直流信号；而三相桥式整流则由六个二极管构成，它们可以将三相交流信号转化成直流信号。
4. 滤波器的工作原理滤波器主要用于去除整流后直流信号中残留的交流成分。
常见的滤波方式有LC滤波、RC滤波和LCL滤波。

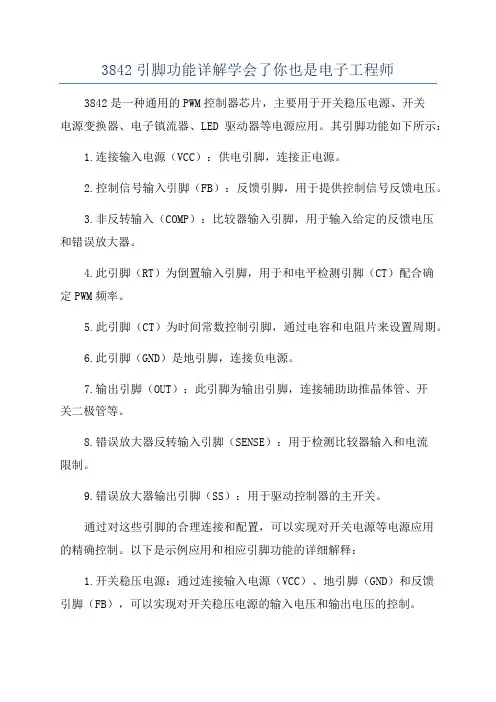

3842引脚功能详解学会了你也是电子工程师3842是一种通用的PWM控制器芯片，主要用于开关稳压电源、开关电源变换器、电子镇流器、LED驱动器等电源应用。
其引脚功能如下所示：1.连接输入电源（VCC）：供电引脚，连接正电源。
2.控制信号输入引脚（FB）：反馈引脚，用于提供控制信号反馈电压。
3.非反转输入（COMP）：比较器输入引脚，用于输入给定的反馈电压和错误放大器。
4.此引脚（RT）为倒置输入引脚，用于和电平检测引脚（CT）配合确定PWM频率。
5.此引脚（CT）为时间常数控制引脚，通过电容和电阻片来设置周期。
6.此引脚（GND）是地引脚，连接负电源。
7.输出引脚（OUT）：此引脚为输出引脚，连接辅助助推晶体管、开关二极管等。
8.错误放大器反转输入引脚（SENSE）：用于检测比较器输入和电流限制。
9.错误放大器输出引脚（SS）：用于驱动控制器的主开关。
通过对这些引脚的合理连接和配置，可以实现对开关电源等电源应用的精确控制。
以下是示例应用和相应引脚功能的详细解释：1.开关稳压电源：通过连接输入电源（VCC）、地引脚（GND）和反馈引脚（FB），可以实现对开关稳压电源的输入电压和输出电压的控制。
2.开关电源变换器：通过连接输入电源（VCC）、地引脚（GND）和输出引脚（OUT），可以实现对开关电源变换器的输入电压和输出电压的控制。
3.电子镇流器：通过连接输入电源（VCC）、地引脚（GND）和输出引脚（OUT），可以实现对电子镇流器的输入电压和输出电压的控制。
4.LED驱动器：通过连接输入电源（VCC）、地引脚（GND）和输出引脚（OUT），可以实现对LED驱动器的输入电压和输出电压的控制。
在具体应用中，根据要控制的电源应用的需求，选择合适的引脚进行连接，并通过合理的配置和调整，可以实现对输入电压和输出电压的精确控制。
总结起来，了解和掌握3842芯片的引脚功能，能够有效应用于各种电源应用中，实现对电源的精确控制，从而达到提高效率、保护设备和提升产品性能等目的，使你成为一名合格的电子工程师。
开关电源稳压电路原理开关电源稳压电路原理是指利用开关器件（如MOSFET、BJT等）和电感、电容等元件来实现对电源输出电压的稳定控制的一种电路设计方案。
开关电源的基本结构包括输入端、开关器件、控制电路、变压器、滤波电路和输出端。
其中，输入端是电源的输入端，通过电源线连接到电源插座，将电源的交流电转换成直流电。
开关器件是实现开关电源稳压的关键元件，通过开关控制器对开关器件进行控制，可以实现开关器件的开关和关断。
控制电路是开关电源的控制核心，其任务是控制开关器件的导通和关断的时机，以实现对输出电压的稳定调节。
变压器是负责将输入端的电源电压按照需求转换成相应的输出电压，变压器的特性参数选择会对开关电源的效率和稳定性产生重要影响。
滤波电路的作用是对从变压器输出的脉冲波形进行平滑处理，提供稳定的直流电源输出。
输出端则是将输出电压提供给负载使用，可以是电子设备、电路板等。
开关电源稳压电路的工作原理是通过控制器对开关器件进行控制来实现对输出电压的稳定调节。
在一个工作周期内，开关器件被控制器按照一定的时序进行频繁的开关和关断操作。
当开关器件导通时，电源电压就被输出给负载，此时输出电压上升。
当开关器件关断时，输出电容开始放电，输出电压下降。
通过调整开关器件的导通和关断时间比例，可以控制输出电压的平均值，从而达到稳定调节的目的。
开关电源稳压电路的设计考虑到了多个因素，如输出电压范围、输出电流容量、效率、线性度、纹波等。
其中，控制器是整个稳压电路的核心部分，其主要功能是监测输出电压，当输出电压超出设定值时，通过改变开关器件的导通和关断时间比例，以调整输出电压的大小，并保持在设定范围内。
控制器通常采用反馈控制的方式，即通过反馈电路将输出电压的实际值与设定值进行比较，从而控制开关器件的导通和关断。
为了提高稳定性，通常还会加入电流保护、过压保护、过载保护等保护电路，以保护电源和负载的安全。
总之，开关电源稳压电路原理是通过对开关器件进行控制，调整开关器件的导通和关断时间比例，实现对输出电压的稳定调节。
pn8112开关电源原理
PN8112开关电源的工作原理如下：
1. 输入电压稳压：将输入电压进行整流和滤波，然后通过矩阵式变压器将电压调整到适当的水平。
2. 开关电源控制器：使用控制芯片进行开关电源的控制和调节。
控制器监测输出电压，通过反馈回路控制开关管的开关状态和频率，实现输出电压的稳定调节。
3. 开关功率管：控制器通过触发开关功率管的导通和关断，将输入电压转换为高频脉冲信号。
开关功率管通断的频率通常在几十千赫兹到几百千赫兹之间。
4. 电感元件：在开关功率管导通时，电感元件存储能量，在开关功率管关断时释放能量，实现输入电能的转换和传输。
5. 输出滤波电路：将开关电源输出的高频脉冲信号进行滤波和平整处理，以获得稳定的直流电压输出。
6. 输出电压反馈：将输出电压通过反馈回路反馈给控制器，控制器根据反馈信号做出调整，以保持输出电压的稳定性。
7. 保护电路：开关电源通常还会加入过流保护、过载保护、短路保护等保护电路，以保护电路和负载的安全。
开关式稳压电源的各种电路类型概述1、基本电路交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。
这部分电路目前已集成化，制成了各种开关电源用集成电路。
控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
２．单端反激式开关电源单端反激式开关电源的典型电路：电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。
所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。
当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。
唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。
单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。
３．单端正激式开关电源单端正激式开关电源的典型电路：这种电路在形式上与单端反激式电路相似，但工作情形不同。
当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。
在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。
为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。
由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。
电路使用的变压器结构复杂，体积也较大，正因为这个原因，这种电路的实际应用较少。
电源设计方案概述电源设计是电子设备开发过程中不可或缺的一部分。
一个稳定、高效的电源供应系统是保障电子设备正常运行的关键。
本文将介绍一个通用的电源设计方案，详细讨论电源模块选择、稳压控制、过流保护和短路保护等关键要素。
一、电源模块选择在电源设计中，选择正确的电源模块是至关重要的。
电源模块应能够提供设备所需的稳定电压、电流，并具备高效能的转换效率。
要根据设备的功耗要求、工作温度要求、输入电压范围和输出电压/电流等因素，选择合适的电源模块。
常见的电源模块有开关电源模块、线性稳压器、直流稳压电源等。
开关电源模块通常具有更高的转换效率和更大的功率密度，但成本较高，适用于功耗较大的设备。
线性稳压器适用于功耗较低的设备，具有更低的成本和较好的抗干扰性能。
直流稳压电源适用于对电源稳定性要求较高的设备。
二、稳压控制稳压控制是电源设计中最重要的一部分。
稳压控制器的作用是通过反馈机制来调整输出电压，保持其稳定在设定范围内。
常见的稳压控制器有线性稳压器、开关稳压器等。
线性稳压器通常采用负反馈控制，通过调节阻值来实现稳压。
开关稳压器采用开关元件和反馈电路，通过高频开关操作来控制输出电压。
选择合适的稳压控制器需要考虑输出电压范围、负载调整能力、响应速度和成本等因素。
三、过流保护电源设计中的过流保护是为了保护设备免受过大电流的损坏。
过流保护通常通过电流传感器和保护电路来实现。
电流传感器可以是电流互感器、电流变压器、电流开关等。
保护电路可以是电流比较器、二极管整流电路、快速开关等。
过流保护的触发电流应根据设备的需求进行合理设置，以避免误触发或过大的保护延迟。
四、短路保护短路保护是为了防止设备在输出短路时受到损坏。
短路保护通常通过短路检测电路和保护电路来实现。
常见的短路检测电路有电流检测、电压检测、功率检测等。
保护电路可以是短路保护芯片、电流比较器、电压检测电路等。
选择合适的短路保护方案需考虑触发速度、保护延迟、灵敏度和成本等因素。
Poweric电源管理Power IC（Integrated Circuit）是一种集成电路，主要用于电源管理。
它可以管理和控制电源的供应、转换和传输，以确保电子设备的正常运行。
Power IC在现代电子设备中起着重要的作用，本文将详细介绍Power IC的工作原理、分类和应用领域。
首先，让我们了解Power IC的工作原理。
Power IC主要由开关电源控制器和一些附加功能组成。
开关电源控制器负责将输入电源的直流电压转换为所需的电压级别，同时提供电流控制和保护功能。
附加功能可以根据需要提供电源监测、故障检测、过压保护、过流保护等功能。
Power IC 可以根据不同的工作情况和需求，自动调整电源输出，以保持稳定的电压和电流。
线性稳压器是最简单、最常见的Power IC类型。
它通过消耗多余电压来生成所需的电压级别。
线性稳压器的优点是成本低、噪音小，适用于一些对噪音敏感的应用，例如音频放大器和精密仪器。
开关稳压器是一种通过开关电源控制器将输入电压转换为所需电压的Power IC类型。
开关稳压器的优点是效率高、体积小、重量轻。
它适用于需要高效能电源的应用，例如电脑、手机和无线通信设备。
混合稳压器结合了线性稳压器和开关稳压器的优点。
它具有高效能和低噪音的特点，适用于一些对功耗和噪音都有严格要求的应用，例如工业自动化和医疗设备。
在汽车电子领域，Power IC被用于汽车电源管理系统，例如发动机控制单元和电池管理系统。
它可以确保汽车电子设备的正常运行，并提供高效能和可靠性。
在工业控制领域，Power IC被广泛用于PLC（可编程逻辑控制器）、变频器和伺服驱动器等设备中。
它可以提供高效能的电源管理，保证设备的稳定和可靠运行。
总之，Power IC是一种关键的电源管理器件，它可以将输入电压转换为所需要的电压级别，并提供电流控制和保护功能。
Power IC有不同的类型和应用领域，包括消费电子、汽车电子和工业控制等。
常用电源的电源稳压器件以下：79L05负 5V 稳压器79L06负 6V 稳压器79L08负 8V 稳压器79L09负 9V 稳压器79L12负 12V 稳压器79L15负 15V 稳压器79L18负 18V 稳压器79L24负 24V 稳压器LM1575T-3.33.3V 简略开关电源稳压器 (1A)LM1575T-5.05V 简略开关电源稳压器 (1A)LM1575T-1212V 简略开关电源稳压器 (1A)LM1575T-1515V 简略开关电源稳压器 (1A) LM1575T-ADJ简略开关电源稳压器 (1A 可调 1.23 to 37)LM1575HVT-3.33.3V 简略开关电源稳压器 (1A)LM1575HVT-5.05V 简略开关电源稳压器 (1A)LM1575HVT-1212V 简略开关电源稳压器 (1A)LM1575HVT-1515V 简略开关电源稳压器 (1A)LM1575HVT-ADJ简略开关电源稳压器 (1A 可调 1.23 to 37)LM2575T-3.33.3V 简略开关电源稳压器 (1A)LM2575T-5.05V 简略开关电源稳压器 (1A)LM2575T-1212V 简略开关电源稳压器 (1A)LM2575T-1515V 简略开关电源稳压器 (1A)LM2575T-ADJ简略开关电源稳压器 (1A 可调 1.23 to 37)LM2575HVT-3.33.3V 简略开关电源稳压器 (1A)LM2575HVT-5.05V 简略开关电源稳压器 (1A)LM2575HVT-1212V 简略开关电源稳压器 (1A)LM2575HVT-1515V 简略开关电源稳压器 (1A)LM2575HVT-ADJ简略开关电源稳压器 (1A 可调 1.23 to 37)LM2576T-3.33.3V 简略开关电源稳压器 (3A)LM2576T-5.05.0V 简略开关电源稳压器 (3A)LM2576T-1212V 简略开关电源稳压器 (3A)LM2576T-1515V 简略开关电源稳压器 (3A)LM2576T-ADJ简略开关电源稳压器 (3A 可调 1.23V to 37V)LM2576HVT-3.33.3V 简略开关电源稳压器 (3A)LM2576HVT-5.05.0V 简略开关电源稳压器 (3A)LM2576HVT-1212V 简略开关电源稳压器 (3A)LM2576HVT-1515V 简略开关电源稳压器 (3A)LM2576HVT-ADJ简略开关电源稳压器 (3A 可调 1.23V to 37V)LM2930T-5.05.0V 低压差稳压器LM2930T-8.08.0V 低压差稳压器LM2931AZ-5.05.0V 低压差稳压器 (TO-92)LM2931T-5.05.0V 低压差稳压器LM2931CT3V to 29V 低压差稳压器 (TO-220,5PIN)LM2940CT-5.05.0V 低压差稳压器LM2940CT-8.08.0V 低压差稳压器LM2940CT-9.09.0V 低压差稳压器LM2940CT-1010V 低压差稳压器LM2940CT-1212V 低压差稳压器LM2940CT-1515V 低压差稳压器LM123K5V 稳压器 (3A)LM323K5V 稳压器 (3A)LM117K1.2V to 37V 三正直可调稳压器 (1.5A)1.2V to 37V 三正直可调稳压器 (0.1A)LM317T1.2V to 37V 三正直可调稳压器 (1.5A)LM317K1.2V to 37V 三正直可调稳压器 (1.5A)LM133K三端可调 -1.2V to -37V 稳压器 (3.0A)LM333K三端可调 -1.2V to -37V 稳压器 (3.0A)LM337K三端可调 -1.2V to -37V 稳压器 (1.5A)LM337T三端可调 -1.2V to -37V 稳压器 (1.5A)LM337LZ三端可调 -1.2V to -37V 稳压器 (0.1A)LM150K三端可调 1.2V to 32V 稳压器 (3A)LM350K三端可调 1.2V to 32V 稳压器 (3A)LM350T三端可调 1.2V to 32V 稳压器 (3A)LM138K三正直可调 1.2V to 32V 稳压器 (5A)LM338T三正直可调 1.2V to 32V 稳压器 (5A)三正直可调 1.2V to 32V 稳压器 (5A)LM336-2.52.5V 精细基准电压源LM336-5.05.0V 精细基准电压源LM385-1.21.2V 精细基准电压源LM385-2.52.5V 精细基准电压源LM399H6.9999V 精细基准电压源LM431ACZ精细可调 2.5V to 36V 基准稳压源LM723高精度可调2V to 37V 稳压器LM105高精度可调 4.5V to 40V 稳压器LM305高精度可调 4.5V to 40V 稳压器MC14032.5V 基准电压源MC34063充电控制器S G3524脉宽调制开关电源控制器精细可调 2.5V to 36V 基准稳压源TL494脉宽调制开关电源控制器TL497频次调制开关电源控制器TL7705电池供电 /欠压控制器7805正 5V 稳压器 (1A)7806正 6V 稳压器 (1A)7808正 8V 稳压器 (1A)7809正 9V 稳压议（ 1A ）7812正 12V 稳压器 (1A)7815正 15V 稳压器 (1A)7818正 18V 稳压器 (1A)7824正 24V 稳压器 (1A)7905负 5V 稳压器 (1A)负 6V 稳压器 (1A)7908负 8V 稳压器 (1A)7909负 9V 稳压器（ 1A ）7912负 12V 稳压器 (1A)7915负 15V 稳压器 (1A)7918负 18V 稳压器 (1A)7924负 24V 稳压器 (1A)78L05正 5V 稳压器78L06正 6V 稳压器78L08正 8V 稳压器78L09正 9V 稳压器78L12正 12V 稳压器78L15正 15V 稳压器78L18正 18V 稳压器78L24正 24V 稳压器。
UC3842、UC3843、UC3844、UC3845开关电源用电流模式PWM 控制器
类别：开关电源
标签：电源，充电器，脉宽调制控制器
UC3842/3/4/5它们是集成脉宽调制控制器（PWM），它的推挽输出级输出的电流能达到能达到Io=1.0A，可以直接驱动MOSFET和IGBT等功率器件，UC3842/3具有约100%最大占空比，而UC3844/5被一个内部电平转换触发器钳位与50%，由于UC384X 兼具了高性能和低成本，因此它在各类开关电源用应用极其广泛。
型号7脚启动电压（V）7脚的欠压保护动作电压（V）输出脉冲最大占空比（%）UC3842 16 10 94~100
UC3843 8.4 7.6 94~100
UC3844 16 10 47~50
UC3845 8.4 7.6 47~50
通常情况下，通过稳压芯片TL431对电源输出电压进行监测，当TL431检测到输出电压升高过降低时，将信息通过线性光耦比如PC817反馈到电源控制芯片UC3842，通过控制脉宽去实现对MOSFET的控制，达到稳压的效果。
