变压器油色谱在线监测系统的应用分析变压器油色谱在线监测系统是一种用于监测变压器油中化学成分变化的技术。

它通过分析变压器油中的气体和溶质，可以及时检测到变压器内部故障或异常情况，提前采取维修或更换的措施，从而保证变压器的正常运行。

下面将对变压器油色谱在线监测系统的应用进行分析。

首先，变压器油色谱在线监测系统可以实现实时监测。

传统的变压器油检测方法通常需要将油样送至实验室进行分析，时间周期较长，无法及时获得检测结果。

而变压器油色谱在线监测系统可以直接在变压器设备内部进行监测，实时获取数据，并通过报警系统提醒运维人员。

这样可以及时掌握变压器工作情况，减少故障的发生。

其次，变压器油色谱在线监测系统可以实现多种故障的检测。

变压器内部可能存在多种故障，如放电、过热、短路等。

这些故障会导致油中的气体和溶质成分发生变化，通过变压器油色谱在线监测系统的分析，可以判断出故障类型和严重程度。

同时，系统还可以对油样中的微量故障进行检测，提前发现潜在的问题，避免严重故障的发生。

另外，变压器油色谱在线监测系统具有较高的准确性和可靠性。

该系统使用先进的色谱分析技术，可以对油样中的不同成分进行定量和定性分析，准确判断其含量。

同时，系统采用高灵敏度的传感器，可以检测到很低浓度的气体和溶质，提高了故障的检测率。

此外，系统还可以对油样进行连续监测，实时跟踪变压器油的变化情况，帮助判断问题的严重程度。

此外，变压器油色谱在线监测系统具有自动化和智能化的特点。

系统通过传感器实时采集数据，并通过数据处理和分析算法进行判断和预测。

系统还可以与变压器智能监控系统进行联动，实现故障的自动诊断和报警。

这大大降低了运维人员的工作负担，提高了监测的效率和准确性。

最后，变压器油色谱在线监测系统的应用有助于延长变压器的使用寿命。

通过及时检测变压器油中的化学成分变化，可以避免油中污染物的积累和变压器内部故障的进一步发展，延长变压器的寿命。

同时，系统还可以提供变压器的工作状态和油质情况的统计数据，供运维人员参考和分析，优化变压器的使用和维护方案。

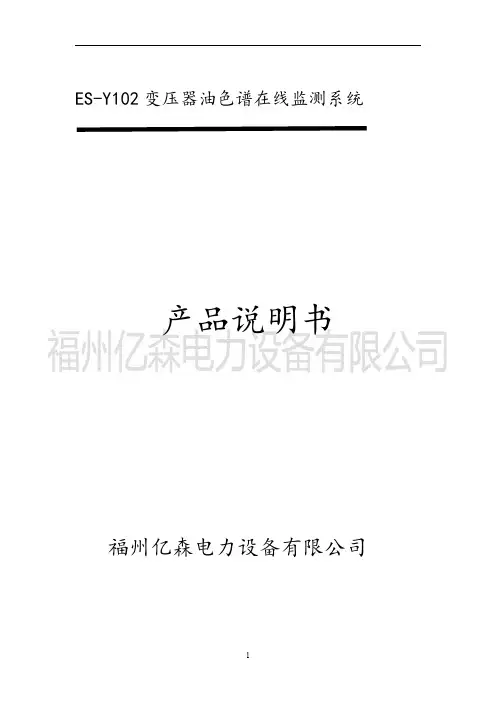

ES-Y102变压器油色谱在线监测系统产品说明书福州亿森电力设备有限公司目录1、前言..................................................................错误！未定义书签。

2、产品简介 (6)3、系统组成 (6)4、工作原理 (7)5、技术特点 (8)6、技术参数 (10)7、装置安装 (11)8、在线分析及故障诊断专家系统软件 (12)1、基本介绍ES-2010油色谱在线监测系统是集控制、测量分析技术于一体的精密设备，对变压器等油浸电力设备进行在线监测，及在线及时准确检测出绝缘油中溶解的各种故障特征气体浓度及变化趋势，这些气体包括氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔等。

ES-2010油色谱在线监测系统能够快速准确的进行油色谱分析，实现完全在线监测油浸式电力设备的运行信息，为变压器等油浸电力设备的长期稳定运行提供了可靠保证。

2主要特点编辑1、独特的内置油循环系统2、世界最先进的真空脱气方式3、专用复合色谱柱4、高灵敏度的气敏传感器ES-20105、高精度恒温控制系统6、最新诊断技术7、先进的数据处理算法3产品简介编辑系统组成：系统由前端脱气装置（ESTAM-sp）、数据处理器(ESTAM-sm)和系统分析管理软件(ESTAM-st)三部分组成系统特点：◆油气分离采用一体化气室，密封性能好◆高性能渗透膜抗压力强、平衡快、使用寿命长◆数据采集器可自动检测并储存多天的检测数据，主控计算机随时实施数据上传◆系统数据处理软件实现数据自动上传、自动捕峰、自动出峰增益和自动故障诊断◆系统数据通讯支持TCP/IP网络协议，可实现远程检测诊断和系统远程维护◆系统检测前端小，便于维护和现场安装◆全汉化软件系统，界面友好、操作方便在线油色谱检测系统技术参数：电力变压器是电力系统重要的运行设备之一，它的正常运行与否对电网安全运行影响很大。

从事故分析来看，很多事故是局部故障扩大引起的突发事故。

GDDG-IR-OL油色谱在线监测系统一、概述没有什么能比计划外的断电更糟糕的了，它会使您的营业收入下降，并对您的声誉和品牌造成难以估量的损失。

不过幸运的是：超过50% 的电源变压器故障都可以使用正确的在线检测工具检测到，这意味着严重的故障是可以预防的。

但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。

这就是我们设计GDDG-IR-OL监测系统的原因。

它可为电力变压器提供实时、无故障的气体监测功能—没有误报，也无需维护。

在要求苛刻的运行环境中，有两项关键的设计驱动因素：安全性和可靠性。

这是在经过数十年不断地倾听客户需要和研制现有设备，并且充分利用超过80 年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上，形成的最终设计要求。

武汉国电西高电气有限公司DGA 油色谱在线监测系统拥有基Web 的用户界面，用户根本不再需要任何其他软件。

根据设计，设备能够在不到两小时内安装好—只需连接油路、电源和数据，一切即告完成。

可以通过数字通信和继电器连接到现有控制和监测系统，或将其用作独立的监测设备。

如果出现断电等干扰情况，自我诊断功能支持完成自行恢复。

红外传感器的制造基于国电西高核心测量技术以及我们自己的洁净室生产的组件。

真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动，而密封和受保护的光学器件可防止传感器被污染。

使用电容式薄膜聚合物，传感器直接测量油液的湿度，这款传感器已在变压器监测领域应用了20 年。

二、功能1、测量性能更出色• 在洁净室中设计并制造了光学红外传感器• 光谱扫描提供选择性气体测量• 真空气体提取，与油温、油压和油液类型无关• 独有的自动校准功能解决长期漂移问题—•无需重新校准2、设计更加坚固可靠• 密封结构耐受真空和压力变化• 与油液接触的组件和管路都采用不锈钢和铝制材料• 无耗材，意味着无需定期维护• 采用磁力驱动齿轮泵和高品质阀门，提供高耐用度3、安装和操作更加简化• 安装和试运行缩短到不到两小时• 以一小时输出为间隔持续运行—无需数据平均• 基于浏览器的用户界面，支持轻松地查看和共享数据及更改设置• 系统受到干扰后可自我诊断和自行恢复三、技术参数1、油中的测量参数2、测量性能3、计算参数4、工作环境5、类型测试6、电源7、输出8、结构规格。

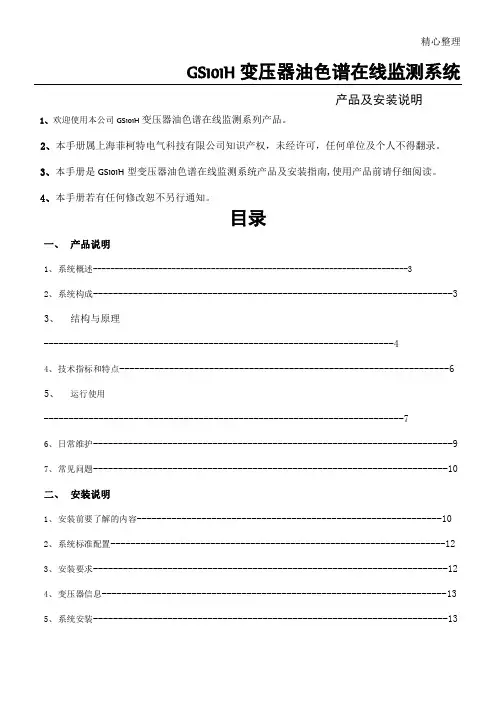

精心整理GS101H变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。

2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。

3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。

4、一、1、系2、系3、4、技5、6、日7、常二、1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17附件2：现场安装要求-------------------------------------------------------------18 附图1：安装示意图---------------------------------------------------------------18 附图1：系统示意图---------------------------------------------------------------21 一、产品说明1体（如（IEC2H6 )、乙烯(C2检修。

YQ4000变压器油色谱在线监测系统操作手册有限责任公司2011年10月20日第1章YQ5000变压器油中气体含量在线监测系统简介 (3)1.1概述 (3)1.2变压器油中气体在线监测系统 (3)1.2.1适用范围及监测对象 (3)1.2.2系统功能 (3)1.2.3 系统特点 (3)1.2.4 系统主要技术指标 (4)第2章YQ5000变压器油中气体含量在线监测硬件和软件安装要求 (4)2.1服务器 (5)2.2客户端 (5)2.3系统发行 (5)2.4安装YQ5000系统 (5)第3章系统维护菜单 (7)3.1事项查看 (7)3.2用户管理 (8)3.3参数设置 (8)3.4编码维护 (9)3.5从站方下载数据 (9)3.6其他功能 (9)第4章参数设置 (10)4．1启动时间设置 (10)4．2E MAIL报警设置 (10)4．3短消息报警设置 (10)4．4：声音报警设置 (11)4.5数据下载 (11)第5章用户管理 (14)5.1添加用户 (14)5.2编辑用户 (15)5.3修改密码 (15)5.4添加用户IP设置 (16)5.5删除用户 (16)第6章数据建模 (16)6.1供电局配置 (16)6.1.1 局端设置 (17)6.2变电站配置 (18)6.2.2 站端设置 (18)6.3监测设备配置 (19)6.4论询设备配置 (20)6.5气体菜单功能 (21)第7章数据查询 (21)7.1波谱历史图 (21)第8章历史数据查询 (22)8.1历史数据查询 (23)8.2其他功能 (24)第9章实时显示 (27)9.1实时数据显示 (27)9.2其他功能 (28)第10章标定 (28)10.1参数设置 (28)第11章标定开始 (31)11.1标定开始 (31)11.2其他功能 (33)11.3数据库操作 (35)第12章通讯 (37)12.1设置 (37)12.1.1 一通道出峰时间设置 (37)12.1.2 二通道出峰时间设置 (38)12.1.3 数据采样设置 (38)12.1.4 波形分析计算参数 (39)12.1.5 试验参数 (40)第13章通讯开始 (41)13.1开始 (41)13.2其他 (42)第14章气体诊 (42)14.1产气速率诊断 (43)14.2三比值法诊断 (44)14.3大卫三角形图形诊断法 (45)第15章图形分析 (45)15.1气体显示界面 (46)第1章 YQ4000变压器油中气体含量在线监测系统简介1.1概述YQ4000变压器油中气体含量在线监测系统是我公司结合在高压电气设备领域多年研究与现场运行经验基础上而推出的新一代状态监测与专家诊断系统。

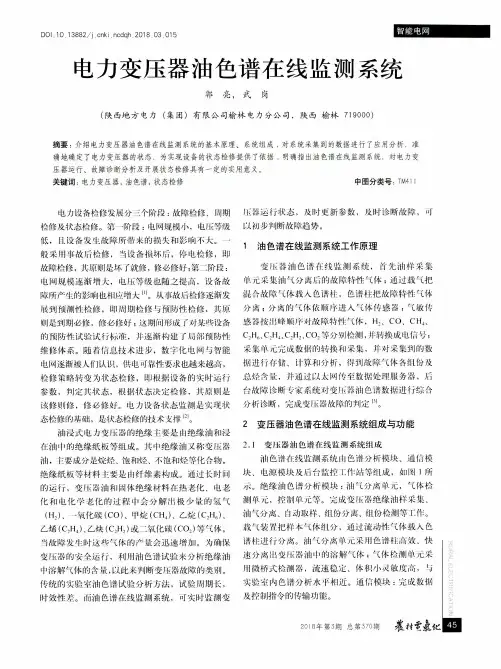

电力变压器油色谱在线监测系统摘要：随着经济和电力行业的快速发展，变压器的安全运行由其自身所配备的保护承担，当其内部发生隐患或故障时，须由工作人员对其检查初步判断，再根据需要采取进一步分析措施，并根据实验室化验分析结果来确定故障部位及故障原因。

这样的模式及时性差，不能快速诊断出其内部故障。

而在线色谱分析系统可以快速准确的分析故障，并能实现24小时检测，在发生故障时及时报警。

关键词：电力变压器；油色谱；监测系统引言：我国是电力大国，电网的安全稳定对社会发展、企业生产、人民生活起着至关重要的作用。

要保证电网的安全稳定运行，就对电网设备的安全运行提出了更高的要求，变压器作为电网中的承上启下的重要组成部分，其安全性尤为重要。

目前电网已经进入“智能化、自动化”时代，就需要对运行设备提供24小时的安全保障。

本文对变压器的日常巡检、故障诊断、故障处理进行探讨，对运用色谱在线分析系统辅助变压器的安全性、可靠性运行提出想法，为电力系统的安稳长周期运行奠定了坚实的基础。

1 油色谱在线监测的意义和重要性电力行业中传统的计划经济模式，正在逐渐被依据运行状态来计划检修模式取而代之，该模式来源于设备运行状态正式智能在线监测系统。

通过设备运行状态检查与维修工作的开展，在对计划检修局限性进行攻破的同时，还能对设备运行中隐含的问题进行迅速发现，进而采取相关措施，迅速开展设备故障维修工作，最大限度减少事故的发展，增加机械设备的使用时间。

通过变压器油色谱在线监测系统，能够在工作现场，直接对变压器开展油色谱在线监测工作，并判定相关故障问题，系统在对变压器运行情况进行第一时间掌控的同时，还能察觉其所存在的问题，针对这些问题专家系统还会开展自主分析工作，为运行工作人员故障处理工作提供便捷。

相比较于传统的油色谱分析，利用油色谱在线监测系统，能够实现分析结果误差的明显减少，提升故障分析诊断结果的可靠性能。

利用该系统，主控室能够在线检测各台主变油色谱分析巡回与电气异常的多征量，并诊断分析所存在的问题。

油色谱在线监测系统安全操作及保养规程油色谱在线监测系统是一种常见的设备，用于监测机器设备中的油液中的杂质和气体，以提前发现设备故障，并及时采取维修措施，避免设备进一步损坏。

为了确保油色谱在线监测系统的正常运行和安全性能，我们需要遵守以下的操作规程和保养方法。

操作规程：
1.在进行操作之前，必须确保系统的电源已经关闭。

2.在进行调试和保养之前，必须戴上专业的防静电手套和防护眼镜，确保人员的安全。

3.在进行任何操作之前，必须先了解系统的工作原理和各个部件的功能。

4.操作人员必须具备一定的专业知识和操作经验，否则应由专业人员进行操作和维护。

5.操作人员应仔细阅读并遵守系统的操作手册和使用说明。

6.严禁在系统运行过程中进行任何改动和调整，以免引发故障。

7.在进行维护和保养之前，必须切断系统的电源，并等待系统完全停止运行。

8.在进行维护和保养时，必须使用指定的工具和设备，严禁使用危险物品和不当的工具。

保养规程：
1.定期检查系统的电源线和接地线是否良好连接，检查电源插座和开
关的工作是否正常。

2.定期清洁系统的各个部件，如滤芯、阀门等，确保其正常工作。

3.定期更换系统中的滤芯和密封件，确保其正常工作。

4.定期校准系统的各个传感器和仪表，确保其测量结果准确可靠。

5.定期检查系统的管路和接口是否存在泄漏和损坏，及时修复和更换。

6.定期对系统进行大部件的检修和维护，如冷却系统、加热系统等。

7.定期备份系统中的重要数据和文件，以防止数据丢失和系统故障。

油色谱在线监测系统安全操作及保养规程1. 引言油色谱在线监测系统是一种用于对润滑油进行实时监测的设备，可以帮助用户实时了解机械设备的状态、诊断设备故障和预测设备寿命。

为确保设备正常运行和保证操作人员的安全，本文将介绍油色谱在线监测系统的安全操作及保养规程。

2. 安全操作规程2.1 准备工作 - 在进行操作之前，操作人员应仔细阅读设备操作手册并了解关键细节； - 确保操作人员已经接受过相关培训，并具备操作该设备的资格； - 确保设备接地良好，且工作环境符合安全要求。

2.2 启动系统 - 在启动系统之前，确保油液已加满，且连接管路正确； - 按照操作手册的要求，正确启动设备，确保设备运行正常。

2.3 监测操作 - 在进行监测操作之前，确认监测系统已经处于稳定状态； - 根据实际需要选择监测频率，并调整采样时间间隔； -确保操作人员遵循操作手册的指导，正确操作监测设备。

2.4 数据分析 - 分析监测数据时，要注意将数据与设备运行条件进行比较； - 根据数据分析结果，判断设备的健康状况和是否存在异常情况； - 如果发现异常情况，及时采取相应的措施，如更换润滑油或进行设备维修。

2.5 关闭系统 - 在关闭系统之前，先停止监测操作； - 按照操作手册的要求，正确关闭设备； - 断开电源并确认设备已经完全停止运行。

3. 保养规程3.1 定期清洁 - 定期清洁监测设备的外壳和探测器，确保设备表面干净； - 清洁时，使用干净柔软的布擦拭设备，不要使用有腐蚀性的溶剂。

3.2 润滑油更换 - 根据设备操作手册的要求，定期更换润滑油；- 更换润滑油时，确保正确选择合适的油品，并按照要求更换。

3.3 定期校准 - 油色谱在线监测系统的准确性和可靠性与校准有关，因此建议定期校准设备； - 校准设备时，按照操作手册的要求，操作人员应该具备相关的知识和技能。

3.4 定期维护 - 定期维护设备是确保设备正常运行的关键，建议按照操作手册要求进行定期维护； - 维护中，检查设备的连接线是否松动，探测器是否正常，有无损坏和腐蚀等。

浅谈变压器油色谱在线监测系统介绍与应用本文简要介绍了中分ZF800型变压器油色谱在线监测系统，结合该系统在龙滩电厂500kV3号主变压器的实际使用情况进行介绍和分析，对变压器油色谱在线监测系统的使用提供借鉴。

标签：变压器；油色谱；在线监测1、前言随着电力向大机组、高容量的迅猛发展，对关键设備运行状态的实时把握提出越来越高的技术要求，变压器油色谱在线监测从本质上改变了传统的变压器油监测方式。

特别是对高容量、新型变压器的管理、运行和维护经验不足，很必要通过在线监测装置来随时监测运行设备的运行状况和缺陷变化趋势。

不但提高了企业管理运营效率，也有效保障了变压器运行的安全可靠性。

当前，最常规的检测方法是将变压器油取回实验室中用色谱仪进行离线分析，不足之处是：不仅取样和脱气中可能存在较大的人为误差，而且检测曲线的人工修正法也会加大误差；从取油样到实验室分析，作业程序复杂，花费的时间和费用较高，在技术经济上不能适应电力系统发展的需要；检测周期长，不能及时发现潜伏性故障和有效的跟踪发展趋势。

变压器油中溶解气体色谱分析的在线监测方法，是直接在变压器现场实现油色谱的定时在线智能化监测于故障诊断。

它检测周期短、而且可以实时检测，不但可以及时发现变压器潜在的故障隐患、而且可以缩短检测周期连续监测故障变化趋势。

此外，避免了人工取样、脱气和操作的人为误差，弥补了常规的实验室色谱分析的不足。

2、油色谱在线监测系统概述2.1系统构成单元2.1.1油色谱分析单元色谱分析单元包括：油气分离部分，组份检测部分，气路控制部分等，在该单元内可完成油样采集、油气分离、自动进样、样品的组份分离、组份检测等整个一系列的色谱分析流程。

2.1.2电路单元包括电路主板、各种供电电源模块、工控计算机模块等电路部件，对整机的电路及气路部分进行控制和对色谱分析系统检测到的组份信号进行处理和计算、传输等。

2.1.3通讯单元在主电路的控制下完成和客户端的有线或无线通讯工作，包括传输分析数据，传输控制指令，传输仪器状态数据等。

油色谱在线监测装置原理1.引言1.1 概述在概述部分，我们对油色谱在线监测装置的原理进行简要介绍和概述。

油色谱在线监测装置是一种利用油色谱技术实现在线监测和分析油品中有机化合物组成的仪器。

它能够对油品中的有机化合物进行定性和定量分析，准确监测油品的质量和污染程度。

油色谱的基本原理是利用化学分离和物理检测的方法，将油品中的有机化合物分离并逐个检测。

油品样品在色谱柱中经过分离，不同的化合物在不同的时间点出现在检测器中，形成一个谱图。

通过分析谱图的峰形、峰面积等参数，可以确定油品中有机化合物的种类和含量。

而在线监测装置的工作原理则是将油色谱技术与自动采样、自动进样、自动分离和自动检测等技术相结合，实现对油品样品的连续在线监测。

在线监测装置通过自动采样装置从油品流动系统中取得样品，然后经过自动进样装置进入色谱柱进行分离和检测。

检测结果可以通过计算机或显示屏实时显示，并记录和存储下来，方便后期分析和生成报告。

总之，油色谱在线监测装置具有高效、准确、快速的特点，能够帮助人们实时监测油品中有机化合物的含量和变化情况，为油品生产和环境保护提供科学依据。

在本文接下来的部分，我们将详细介绍油色谱的基本原理和在线监测装置的工作原理，以期更好地理解和应用该技术。

文章结构是写作过程中对文章内容进行逻辑组织的一种方式，它有助于读者理解文章的主题和内容安排。

本文将按照以下结构进行展开：1. 引言1.1 概述：简要介绍油色谱在线监测装置及其在工业生产中的重要性。

1.2 文章结构：说明本文的组织结构以及各个部分的主要内容。

1.3 目的：阐明本文撰写的目的，即介绍油色谱在线监测装置的原理。

2. 正文2.1 油色谱的基本原理：详细介绍油色谱的原理，包括油样品的制备、色谱柱的选择、载气的选取和分离原理等。

2.2 在线监测装置的工作原理：阐述油色谱在线监测装置的工作原理，包括样品的采集与预处理、色谱分离与检测、信号处理与数据分析等。

3. 结论3.1 总结：对本文所介绍的油色谱在线监测装置原理进行总结，概括其优势和应用前景。

油色谱在线监测系统介绍变压器色谱在线监测系统可定量、自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。

该系统作为油色谱在线监测领域的权威产品，为电力变压器实现在线远程DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。

油色谱分析原理是基于变压器油中特定的烃类气体的产生速率随温度变化规律，在特定温度下，往往有某一种气体的产气率会出现最大值。

随着温度的升高，产气率最大的气体依次为 CH4、C2H6、C2H4 和 C2H2，这也证明在故障温度与溶解气体含量之间存在着对应的关系。

而局部过热、局部放电或电弧是导致油浸纸绝缘中产生故障特征气体的主要原因。

变压器正常运行状态下，由于油和固体绝缘会逐渐老化、变质，并分解出极少量的气体，当变压器内部发生过热性故障、放电性故障或内部绝缘受潮时，这些气体的含量会迅速增加。

气相色谱型：利用油泵、气泵将油气分离，利用载气带动气体样品定时传送至色谱柱进行分离，经分离后的气体通过检测器检测作用，转换成电信号，通过A/D 转换获得气体组分的色谱出峰图，根据组分峰高或面积进行浓度定量分析。

这种原理是目前人工分析（实验室）做法应用到在线设备上，但两者最大区别在于实验室条件远优于在线设备。

主要设备：核心元器件包括就地检测箱、油管、载气瓶、后台机。

光声光谱型：光声光谱技术是基于光声效应来检测吸收物体积分数的一种光谱技术，即气体分子吸收特定波长的电磁辐射（红外光）所产生的效应。

气体分子吸收经过调制的特定波长红外辐射而被激发到高能态，由于高能态极不稳定，分子随即以无辐射跃迁形式将吸收的光能变为热能而回到基态；宏观上表现为压力的变化，即产生声波。

光声信号的相位与光的调制相位相同，而光声信号的强度与气体的体积分数及光的强度成正比。

光的强度一定时，根据光声信号强度就可以定量分析出气体的体积分数。

油色谱在线监测系统在特高压变电运维的应用摘要：在特高压变电站中，注油设备众多，如变压器、换流变压器、高抗等，油色谱在线监测系统成为运行人员分析油浸式设备是否存在问题的一个有效手段，从故障类型及气体特征来分析，并总结平时遇到此类事件的处理方法，提出可行性建议措施，为油浸式设备的运行与维护提供帮助。

关键词：变电运维；油色谱；在线监测系统；应用随着社会的发展，对电力的需求也不断扩大，电网的设备也在不断的增加，变电运维的压力也不断增大，如今随着局放在线监测、油色谱在线监测、SF6在线监测等一系列智能辅助系统的应用，可以辅助我们及时发现隐患，并扼杀在摇篮之中。

本文将分析油色谱在线监测系统在特高压变电运维的应用。

1 油色谱在线监测系统在特高压变电站中应用的重要性特高压变电站变压器、换流变、高抗等注油设备众多，变压器油作为绝缘和散热介质，在运行过程中，变压器油和设备中的绝缘材料在电场与磁场的作用下，会逐渐老化和分解，产生一氧化碳、二氧化碳、氢气以及少量低分子烃类等气体，并溶解于绝缘油中。

当存在隐患或者故障时，这些气体会迅速产生，通过油色谱在线监测系统的定期检测，运行人员可根据微小的气体含量变化以及新增的气体，来判断设备的运行状况，并结合带电检测等手段合密切监视气体发展情况，做好综合分析处理。

2 变压器等设备故障诊断相关知识2.1 变压器油中溶解气体的来源变压器油中溶解气体的主要来源有空气的溶解、正常运行下产生的气体、故障运行下产生的气体。

一般变压器油中溶解气体的主要成分是氧和氮，它们都是来源于空气在油中的溶解。

正常运行中变压器内部绝缘油和固体绝缘材料会缓慢老化。

故障运行下产生的气体主要是在热、电和机械应力的作用下绝缘材料发生裂解而产生。

2.2 变压器等设备产气故障类型及油中气体特征2.2.1 过热故障。

过热按温度高低，可分为低温过热（150℃ 以下）、中低温过热（150℃～300℃）、中温过热（300℃～700℃）和高温过热（700℃以上）。

变压器油色谱在线监测系统1、设备概述变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。

目前电力行业普遍采用定期检测变压器油色谱的方法，来判断变压器的运行状况。

这种定期的色谱分析方法虽然能定量的获取变压器油中故障气体的含量，但由于受到检测周期的影响很难及时地发现变压器的潜伏性，并且检测过程复杂，要求相关人员的理论修养比较高，给监测工作的开展和普及带来了不小的难度。

在高电压等级变压器上引进先进的变压器油色谱在线监测系统，可有效保证变压器运行的安全性和可靠性，实现变压器实时运行状态监控。

由于色谱分析技术能够发现油浸式电力变压器运行过程中的潜伏性故障，该产品利用在线监视技术实现变压器油色谱的在线监视。

可及时发现电力变压器运行过程中的潜在故障，形成完善可靠的分析报告。

该系统采用单一气敏传感器可以同时检测出变压器油中溶解的氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔含量。

2、油浸变压器故障气体的产生分析1 产生故障气体的主要原因(1) 电晕和火花放电；(2) 局部或大面积过热。

2 故障气体的来源(1) 纤维过热分解产生CO、CO2和H2O；(2) 纤维的热解产生焦碳和H2O、CO2和CO；(3) 变压器油过热时释放CO2和H2O，超过500℃时，释放乙烯、乙烷、甲烷。

当油承受极大的电应力(如电弧)作用时，则释放下列气体：氢、乙炔、甲烷、乙烯。

其中，H2和CO是重要的故障气体，随温度的变化最明显，溶解度较低，是气相色谱分析系统主要的检测对象。

3、设备参数4、JH-02变压器油色谱在线监测系统组成JH-02变压器油色谱在线监测系统由现场监测单元（色谱数据采集装置JH-02-01）、主控室单元（数据处理服务器JH-02-02）级监控软件（监测与预警软件JH-02-V.03）组成。

现场监测单元即色谱数据采集装置由油样循环采集单元、油气分离单元、气体监测单元、数据采集单元、现场控制处理单元、通讯控制单元及辅助单元组成。
