1.4 从三个方向看物体的形状一、单选题1．如图，从左面看如图所示的几何体得到的平面图形是（）A．B．C．D．【答案】B【解析】【分析】直接根据三视图进行排除选项即可．【详解】由立体图形的三视图可直接排除A、C、D，只有B符合该立体图形的左视图；故选B．【点睛】本题主要考查三视图，熟练掌握三视图的方法是解题的关键．2．有一种圆柱体茶叶简如右图所示，则它的主视图是（）A．B．C．D．【答案】D【解析】【分析】根据主视图的定义判断即可．【详解】茶叶盒是圆柱体,主视图应是矩形,故选D．【点睛】本题考查主视图的定义,关键在于牢记基本概念．3．下列几何体中，其俯视图与主视图完全相同的是（）A．B．C．D．【答案】C【解析】【分析】俯视图是指从上面往下看，主视图是指从前面往后面看，根据定义逐一分析即可求解．【详解】解：选项A：俯视图是圆，主视图是三角形，故选项A错误；选项B：俯视图是圆，主视图是长方形，故选项B错误；选项C：俯视图是正方形，主视图是正方形，故选项C正确；选项D：俯视图是三角形，主视图是长方形，故选项D错误．故答案为：C．【点睛】本题考查了视图，主视图是指从前面往后面看，俯视图是指从上面往下看，左视图是指从左边往右边看，熟练三视图的概念即可求解.4．下列立体图形中，俯视图是圆的是（）A．①①①B．①①①C．①①①D．①①①【答案】D【解析】【分析】俯视图是从几何体的上面看物体，所得到的图形，分析每个几何体，解答出即可．【详解】解：①圆柱的俯视图是圆，符合题意；①圆锥的俯视图是圆，符合题意；①六棱柱的俯视图是六边形，不符合题意；①球的俯视图是圆，符合题意．故选：D．【点睛】本题主要考查了简单几何体的俯视图，具有一定的空间想象能力是解决本题的关键．5．某几何体的三视图如下所示，则该几何体可以是（）A．B．C．D．【答案】A【解析】【分析】【详解】解：根据主视图、左视图、俯视图的平面图形，可以判断该几何体为A．故选：A6．如图是由几个大小相同的小正方体搭成的几何体从不同方向看到的平面图形，则搭成这个几何体的小正方体有（）A．3个B．4个C．5个D．6个【答案】B【解析】【分析】根据给出的几何体，通过动手操作，观察可得答案为4，也可以根据画三视图的方法，发挥空间想象能力，直接想象出每个位置正方体的数目，再加上来解答即可.【详解】由三视图可得，需要的小正方体的数目：1＋2＋1＝4．故选：B．【点睛】本题考查了几何体的三视图及空间想象能力．根据“俯视图打地基，正视图疯狂盖，左视图拆违章”很容易就知道小正方体的个数．7．如图，模块①由15个棱长为1的小正方体构成，模块①-①均由4个棱长为1的小正方体构成．现在从模块①-①中选出三个模块放到模块①上，与模块①组成一个棱长为3的大正方体．下列四个方案中，符合上述要求的是（）A．模块①，①，①B．模块①，①，①C．模块①，①，①D．模块①，①，①【答案】C【解析】【分析】观察模块①可知，模块①补到模块①上面的左边，模块①补到模块①上面的右上角，模块①补模块①上面的右下角，使得模块①成为一个棱长为3的大正方体.【详解】由图形可知模块①补模块①上面的左边，模块①补模块①上面的右上角，模块①补模块①上面的右下角，使得模块①成为一个棱长为3的大正方体，故能够完成任务的是模块①，①，①，故选C.【点睛】此题主要考察简单组合体的三视图.8．从不同方向看一只茶壶，你认为是俯视效果图的是（）A．B．C．D．【答案】A【解析】俯视图是从上面看到的平面图形，也是在水平投影面上的正投影. 易判断选A.9．一个几何体的三视图如图所示，则该几何体外接球的表面积为（）A ．43πB ．83πC ．163πD ．3π 【答案】C【解析】【分析】根据主视图、左视图以及俯视图，即可判定这个几何体是圆锥，求出外接球的半径，即可求出球的表面积．【详解】由三视图可知，这个几何体是圆锥，其外接球的球心恰好是正三角形的外心，因为这个圆锥外接球的半径为23=① 所以这个球的表面积为：S =4πr 2=163π. 故选C.【点睛】本题考查了利用三视图求几何体的表面积.理解外接球的球心就是正三角形的外心是解题的关键. 10．如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数是( )A．3个或4个或5个B．4个或5个C．5个或6个D．6个或7个【答案】A【解析】根据主视图①左视图①画出俯视图可能情况.所以选A.二、填空题11．从正面、左面、上面看一个几何体，三个面看到的图形大小、形状完全相同的是__.（写出一个这样的几何体即可）．【答案】正方体【解析】【分析】分别根据所看位置写出每个几何体的三视图形状，即可得到答案．【详解】解：正方体从正面看是正方形、从左面看是正方形、从上面看正方，符合题意，故答案为正方体.【点睛】本题考查三视图相关，从不同的方向观察几何体，即可分析得到答案.12．如图是一个由一些相同的小正方体搭成的立体图形，图(1)～(3)是它的三视图，试标出各个视图的名称________，______，_________.【答案】(1)左视图(2)俯视图(3)主视图【解析】【分析】根据从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图，可得答案．【详解】解：根据题意可知，主视图是（3），左视图是（1），俯视图是（2），故答案为：(1)左视图，(2)俯视图，(3)主视图.【点睛】本题考查了简单组合体的三视图，从上边看到的图是俯视图，从左边看到的图是左视图，从正面看到的图是主视图．13．一个几何体分别从上面看、从左面看、从正面看，得到的平面图形如图所示，则这个几何体是________．【答案】圆柱【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．故答案为：圆柱．【点睛】本题由物体的三种视图推出原来几何体的形状，考查了学生的思考能力和对几何体三种视图的空间想象能力和综合能力．14．已知一个物体由x个相同的正方体堆成，它的三视图如图，那么x ________．【答案】8【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，求出总个数即可．【详解】综合三视图，这个物体共有3层，第一层有6个，第二层2个，一共有6+2=8（个），则x=8，故答案是：8．【点睛】考查了由三视图判断几何体，考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．15．若干桶方便面摆放在桌面上，如图所给出的是从不同方向看到的图形，从图形上可以看出这堆方便面共有_______桶．【答案】6【解析】【分析】从俯视图中可以看出最底层方便面的个数及摆放的形状，从主视图可以看出每一层方便面的层数和个数，从左视图可看出每一行方便面的层数和个数，从而算出总的个数．【详解】三摞方便面是桶数之和为：3+1+2=6．故答案是：6．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．16．一个由若干个小正方体搭建而成的几何体的三视图如下，则搭建这个几何体的小正方体有_______个。
北师大版七年级上册初中数学《从三个方向看物体的形状》教案一、教材分析：本节课是北师大版初中数学七年级上册第一章丰富的图形世界的第4节，题目为《从三个方向看物体的形状》。
本节课主要介绍了物体在不同方向观察时的形状特点，帮助学生理解并掌握从不同角度观察物体的方法和技巧。
二、教学目标：1. 知识目标：-了解物体在不同方向观察时的形状特点。
-掌握从不同角度观察物体的方法和技巧。
2. 能力目标：-能够通过观察物体的不同方向，判断物体的形状特点。
-能够运用所学方法和技巧，从不同角度观察物体。
3. 情感目标：-培养学生对数学的兴趣和好奇心。
-培养学生观察和思考的能力。
三、教学重点和教学难点：1. 教学重点：-物体在不同方向观察时的形状特点。
-从不同角度观察物体的方法和技巧。
2. 教学难点：-培养学生观察和思考的能力。
-运用所学方法和技巧，从不同角度观察物体。
四、学情分析：学生已经学习了图形的基本概念和性质，对几何图形有一定的了解。
但在观察物体的形状时，可能存在一定的困惑和混淆。
因此，本节课需要通过具体的例子和练习，引导学生观察物体的不同方向，提高他们的观察和思考能力。
五、教学过程：第一环节：导入新课1. 老师可以用一张图片或实物引起学生的兴趣，比如一个立方体。
2. 提问学生：你们有没有注意到，同一个物体在不同方向观察时，它的形状会有什么变化呢？请你们举例说明。
3. 让学生自由讨论并分享观察到的现象和例子。
第二环节：概念讲解1. 出示一个立方体的图片，并引导学生观察和描述立方体的形状特点。
可以提问学生：立方体的每个面是什么形状？它们都是相等的吗？2. 引导学生总结：立方体从不同方向观察时，它的形状是一样的。
即使我们从上方、下方、前方、后方、左侧、右侧观察，它的形状都是一个正方形。
3. 引入概念：“从不同方向看物体的形状”。
第三环节：方法和技巧1. 引导学生思考：从不同方向观察物体时，应该注意哪些方面？2. 让学生讨论并总结观察物体的方法和技巧。
北师大版数学七年级1.4 从三个方向看物体的形状教学设计学生在了解生活中的立体图形，立体图形的展开与折叠及截一个几何体等内容之后，学习本节内容《从不同的方向看》，意在拓宽学生的思维，丰富学生对图形世界的认识。
教材首先初步从不同方向观察同一物体可能看到不同结果，能画出简单的三种形状图；然后由搭建模型、观察模型、画出三种形状图，到脱离模型、由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）、搭模验证等过程。
学生刚从小学升到中学，形象思维较弱，抽象水平较低。
从不同的方向看，也正是立足于此，主要是引导学生从不同的角度观察几何体，因而多为直观的操作、感受，当然也需要进行一定的抽象，因此要引导学生从某个角度正视的结果抽象成形状图，体验由数（从上面看的形状图及其相应位置的立方体的数量）悟形（立体图形）、由形（立体图形）悟形（形状图）的过程，让学生具备相对清晰地表达自己的思维，发展学生的表达能力和推理能力1、能识别简单物体的三种形状图，会画立方体及其简单组合的三种形状图，能根据三种形状图描述基本几何体或实物原形，会根据某几何体的某二种形状图，找出满足条件的小正方块的数量。
2、经历“从不同方向观察物体”的活动过程，发展学生的空间概念和合理的想象；在观察过程中，初步体会从不同方向观察同一物体得到的结果是不一样的；通过观察和动手操作，经历和体验组合体及从上面看的形状图中数字的变化导致三种形状图的变化的过程，培养实验操作能力，进一步发展空间观念。
3、培养学生重视实践、善于观察、主动探索、勇于发现、合作交流的品质。
会画立方体及其简单组合的三种形状图。
之美。
请学生思考：同样的物体，为什么看到的不是一样的呢？揭示课题《从不同方向看》。
我们从不同的方向观察同一物体时，2、出示课件面）和上面三个不同的方向看同一个物体，分别画出它们的平面图形，这样大体上就把一个物体的形状特征用平面图形表示出来了，如右图的由小正方体搭成的几何体，从正面看，从左面看和从上面看的平面图形分别为？请同学们尝试画一画．做一做：教师引导学生们用 6 个小立方块搭成三种不同的几何体，画出从正面、左面、上面看到的几何体的形状图，并与同伴进行交流．从正面看：从左面看：从上面看：三视图：从正面看到的图——主视图;从左面看到的图——左视图;从上面看到的图——俯视图.画物体的三视图时,要注意位置：主视图：看列，取最高层。

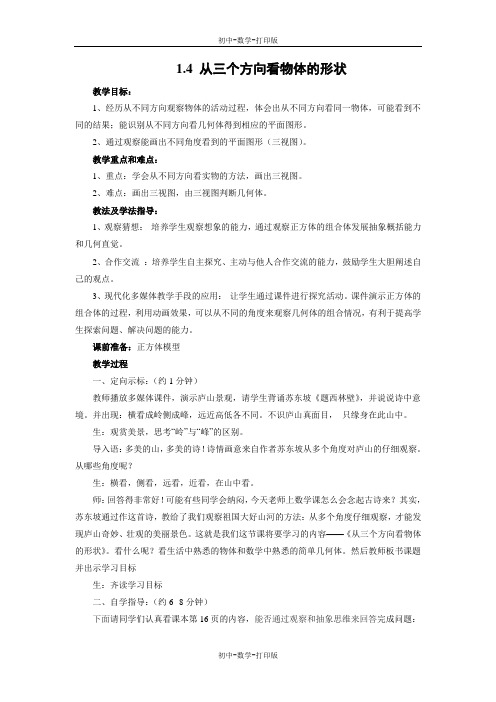

1.4 从三个方向看物体的形状教学目标：1、经历从不同方向观察物体的活动过程，体会出从不同方向看同一物体，可能看到不同的结果；能识别从不同方向看几何体得到相应的平面图形。
2、通过观察能画出不同角度看到的平面图形（三视图）。
教学重点和难点：1、重点：学会从不同方向看实物的方法，画出三视图。
2、难点：画出三视图，由三视图判断几何体。
教法及学法指导：1、观察猜想：培养学生观察想象的能力，通过观察正方体的组合体发展抽象概括能力和几何直觉。
2、合作交流：培养学生自主探究、主动与他人合作交流的能力，鼓励学生大胆阐述自己的观点。
3、现代化多媒体教学手段的应用：让学生通过课件进行探究活动。
课件演示正方体的组合体的过程，利用动画效果，可以从不同的角度来观察几何体的组合情况，有利于提高学生探索问题、解决问题的能力。
课前准备：正方体模型教学过程一、定向示标：（约1分钟）教师播放多媒体课件，演示庐山景观，请学生背诵苏东坡《题西林壁》，并说说诗中意境。
并出现：横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
生：观赏美景，思考“岭”与“峰”的区别。
导入语：多美的山，多美的诗！诗情画意来自作者苏东坡从多个角度对庐山的仔细观察。
从哪些角度呢？生：横看，侧看，远看，近看，在山中看。
师：回答得非常好！可能有些同学会纳闷，今天老师上数学课怎么会念起古诗来？其实，苏东坡通过作这首诗，教给了我们观察祖国大好山河的方法：从多个角度仔细观察，才能发现庐山奇妙、壮观的美丽景色。
这就是我们这节课将要学习的内容——《从三个方向看物体的形状》。
看什么呢？看生活中熟悉的物体和数学中熟悉的简单几何体。
然后教师板书课题并出示学习目标生：齐读学习目标二、自学指导：（约6--8分钟）下面请同学们认真看课本第16页的内容，能否通过观察和抽象思维来回答完成问题：1．看课本16页的图1-17，你能分别说出A 、B 、C 、D 每台摄像机拍到的是哪一张照片吗？你是如何得出这个结论的？2. 看课本16页的图1-18，你能画出从正面、左面、上面看到的几何体的形状图吗？生：开始阅读、想象自学课本第16页的内容，并动手画出从三个方向看到的几何体的形状图。
识点总结(1)三视图：是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图：从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形状，三视图就是主视图、俯视图、左视图的总称。
(2)特点：一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
主俯长对正、主左高平齐、俯左宽相等即:主视图和俯视图的长要相等主视图和左视图的高要相等左视图和俯视图的宽要相等。
在许多情况下，只用一个投影不加任何注解，是不能完整清晰地、表达和确定形体的形状和结构的。
三个形体在同一个方向的投影完全相同，但三个形体的空间结构却不相同。
可见只用一个方向的投影来表达形体形状是不行的。
一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
课后练习1.球的三视图是( )A.三个圆B.三个圆且其中一个包括圆心C.两个圆和一个半圆弧D.以上都不对2.若一个几何体的三视图都是正方形，则这个几何体是( )A.长方体B.正方体C.圆柱D.圆锥3.下列命题正确的是( )A.三视图是中心投影B.小华观察牡丹花，牡丹花就是视点C.球的三视图均是半径相等的圆D.阳光从矩形窗子里照射到地面上，得到的光区仍是矩形答案：1．A 2．B 3．C习题训练。
1.4从三个不同的方向看物体的形状学习目标：1、以观察物体为载体，着力发展学生的空间想象能力和推理能力，不断的发展学生的空间观念。
2、能根据观察的内容，画出从正面、上面、左面观察到的平面图形。
3、能据给出的平面图形还原立体图形，其中还包括根据给定的两个方向观察到的平面图形确定搭出这个立体图形所需要正方体的数量范围。
如果想象能力偏差的，动手摆摆。
教法与学法指导经过课前调查了解，发现学生掌握空间与图形领域的知识较扎实，对这部分知识学习热情高涨，希望自己是一个发现者、研究者、探索者，而在学生的精神世界中，这种需要特别强烈。
”让学生自己动手搭一搭、摆一摆，再从三个不同的方向观察物体。
教师为主导，学生为主体，小组合作与独立探究相结合。
教师点拨总结。
课前准备：多媒体课件教学过程（一）复习引入新课复习：1、一个物体从不同方向看就看出不同的平面图形，比如：从正面看圆柱体是（）图形；从上面看是（）图形。
2、从正面看、左面看、上面看都是相等的正方形，该物体是（）；从正面看、左面看、上面看都是相等的圆，该物体是（）；从正面看、左面看都是相等的长方形，俯视图是圆，则该物体是（）看课本图1-17下列图片是哪个摄影师傅拍摄的？导入新课（板书课题）（二）探索交流，解决问题1．师：组织学生进行比赛画图，让学生独立观察由几个小立方体组成的立体图形，并画出从正面、上面、左面看到的形状，看谁做的又好又快。
从正面看从左面看从上面看生：画出从三方面看出的不同图形。
三生板演，生纠错。
师：出示17页随堂练习生：做练习，一生板演2、师出示：做一做：用6个小立方块搭成不同的几何体，画出从上面、左面、上面看到的几何体的形状图，并与同伴交流。
师：以小组为单位动手做一做并讨论交流结果。
设计意图学生小学已经较好的掌握了观察5个小立方体搭成的立体图形并画出平面图形。
再用6个的动手搭一搭，学生能够主动利用原来的方法，独立画出由6个小立方体搭成的立体图形，以比赛方式呈现即节约教学时间又可以激发学生的学习的兴趣。
