P2.5LED显示屏，P2.5/P3/P4室内全彩LED显示屏专业供应商盲点检测、电源检测设计手册及检测程序操作说明V1.0目录================第一章概述............................................ 错误！未定义书签。
第二章检测电路........................................ 错误！未定义书签。
§2.1 原理图.................................................... 错误！未定义书签。
§2.2 说明——接口.............................................. 错误！未定义书签。
§2.3 说明——检测电路的供电.................................... 错误！未定义书签。
§2.4 说明——移位检测原理...................................... 错误！未定义书签。
§2.5 说明——TLC5921的检测原理................................. 错误！未定义书签。
§2.6 说明——电源电压阈值检测.................................. 错误！未定义书签。
§2.7 说明——级联.............................................. 错误！未定义书签。
第一章概述SuperComm在静态驱动，三色64级灰度模式下支持盲点及电源电压检测。
盲点检测及电源电压检测要求显示驱动板使用TI公司的TLC5921恒流驱动芯片。
控制系统显示测试图形，利用74HC165芯片回读TLC5921的XDOWN信号，在控制系统的整个控制范围内施盲点检测。
室内 P2.5 超高清LED全彩屏规格参数一、安装场合及应用范围跟着LED显示屏集成度愈来愈高，产品稳固性愈来愈强，性价比愈来愈高，价钱愈来愈亲民，室内超高清LED显示屏在市场上愈来愈普及，关于室内 P2.5 什么样的场所才合合用这里有几个重点：1.观看距离近，3到 10 内。
2.安装尺寸在 4个平方左右。
3.要求显示成效能知足一般视频及图片宣传成效只需基本上能知足大体以上三点就能够选择 P2.5 的规格。
比方宴会厅，酒吧，KTV，展现厅，酒楼大厅，企业前台大厅这类空间较小的地方。
以下为产品图片及有关规格参数，尽供参照一、单元模组参照图v单元板： 160mm*160mm深圳市超艺信科技有限企业 1（2）像素构造表示图构造说明：全彩三合一：采纳2121 三合一全彩 LED发光管组成一个像素点。

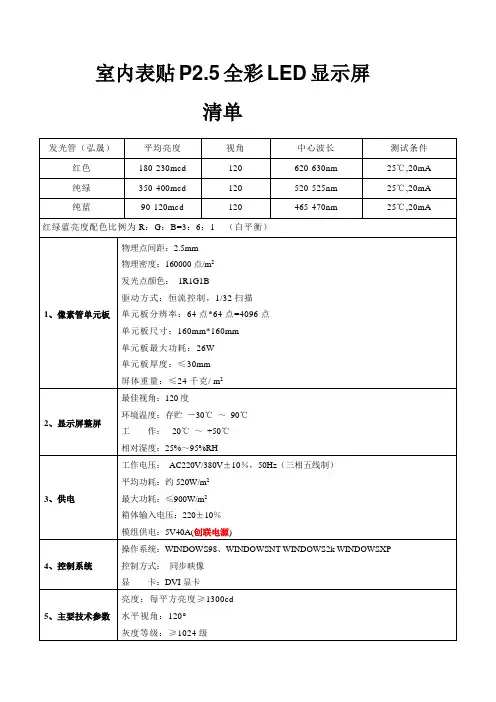

（3）发光二极管参数序号规格项目波长亮度芯片产地（品位范围）（品位范围）1. 红色管芯620-625nm 200mcd-240cd 台湾SMD2. 黑灯纯绿管芯523-526nm 700mcd-840mcd 台湾21213. 纯蓝管芯470-473nm 100mcd-120mcd 台湾二、硬件技术指标名称P2.5mm 三合一室内表贴全彩像素管间距：1、物理参数全彩部分基色：2121三色灯2单元板尺寸： 160mm×160mm或 320*160物理模组队列数：宽64 点×高 64 点或 128*642、模组参数物理分辨率： 4096 点 / 板或 8192屏体重量： 18kg/ 平方最正确视距离： 3-30 米最正确视角：水平160 度，垂直 160 度3、屏体参数环境温度：存贮－25℃ ～45℃ 工作温度： -25 ℃～+70 ℃屏体亮度：≥ 1500cd/ ㎡相对湿度：≤ 90～95%工作电压： 220V± 10％显示屏最大功率： 15KW4、供电供电最大线径：国标电缆线，三相五线全彩色均匀功耗：约200-300 W/m2全彩色最大功耗：≤1000 W/ m2控制主机：联想（扬天系列）或同品位计算机以上操作系统： WINXP/WIN75、控制系统控制方式：同步控制显卡： DVI 显卡1）驱动器件：恒流ICN2038S SM16016 MBI5124，5153 等2）驱动方式：恒流1/32 扫描驱动3）刷新频次： 1000Hz/s4）帧频： 60Hz/S5）灰度 / 颜色： 4096 级，可显示 16.7M 颜色7）亮度调理方式：软件调理255 级可调8）视频信号： PAL/NTSC9）控制系统采纳： PCTV非线性编写卡＋ DVI 显卡＋全彩控制6、主要技术参数卡＋网线传输10）均匀无故障时间：≥ 10000 小时11）寿命：≥ 8 万小时12）平坦度：随意相邻像素间≤；模块拼接空隙 <0.5mm ；13）均匀性：像素光强、模块亮度均匀14）开关电源负荷： 5V/40A（友情电源）15）计算机显示模式： 800×600、1024×768 1920*108016）有效通信距离：≤ 80m（无中继）、超出100m光纤通信7、软件专业Led演播室以下为实质事例成效参照，大小为12 平方。

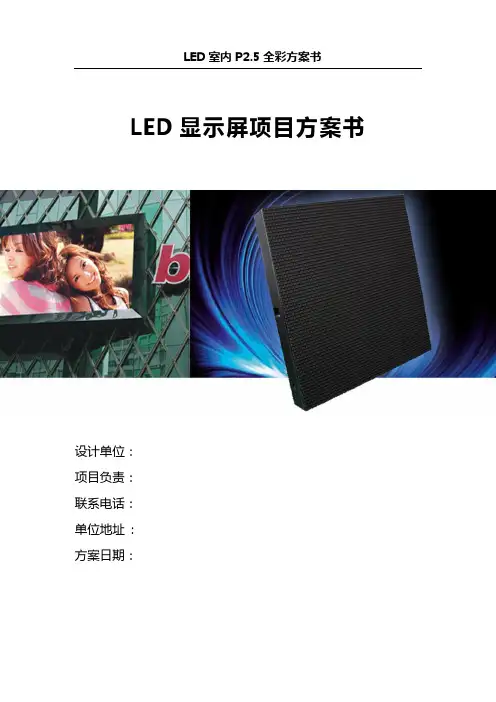

LED室内P2.5全彩方案书LED显示屏项目方案书设计单位：项目负责：联系电话：单位地址:方案日期：国内杰出显示领域解决方案智造商目录一、项目业绩 (3)二、售后服务 (10)三、技术设计方案 (12)3-1系统主要功能介绍 (12)（1）多种信息播出方式 (12)（2）视频显示及播放功能 (12)（3）计算机信息播放功能 (14)（4）防护功能 (14)（5）其它功能 (15)3-2系统拓朴结构示意图 (17)四、LED全彩显示屏技术参数 (22)五、项目预算报价表 (25)一、项目业绩1.1.1舞台演艺屏：山西忻州市剧院案例说明：室内QL6全彩60㎡，六块侧屏QL7.62全彩72㎡，竣工日期：2012年10月1.1.2指挥中心屏：静乐政府大楼案例说明：室内QL2.5全彩30㎡，2016年6月竣工1.1.3酒店会议大厅舞台屏：晋中乌金山山外山酒店案例说明：室内QL5全彩54平方，QL3全彩10平方，竣工时间：2014年7日1.1.4酒店会议大厅舞台屏：朔州海悦酒店案例说明：室内QL7.62全彩82平方，竣工日期：2013年4日1.2.1娱乐场舞台演示屏：榆次乌金山欢乐谷案例说明：户外QL16全彩500㎡，2015年10月竣工1.2.2户外广告屏：忻州首开恒旺地产案例说明：户外QL16全彩202平方，竣工时间：2013年8月1.2.3户外广告屏：大同帝五大道案例说明：户外QL16全彩173平方，竣工时间：2013年9月1.2.3户外广告屏：朔州天宇购物中心案例说明：户外QL16全彩110平方竣工时间：2013年7月1.2.4商业广告屏：忻动购物广场案例说明：户外QL10全彩173平方竣工时间：2015年11月1.2.5小区宣传屏：恒大未来城案例说明：户外QL10全彩60平方竣工时间：2016年5月1.2.6社区户外宣传屏：忻州光明小区案例说明：户外QL10全彩40平方，竣工时间：2015年9月1.2.7门头全彩屏：太原整形、口腔医院案例说明：户外S10全彩16.9平方竣工时间：2016年2月1.2.8交通诱导屏：太原市区交通案例说明：户外QL10\QL16双色，QL16全彩，竣工时间：进行中1.2.9门楣屏：银行系统案例说明：户外P10单色，竣工时间：进行中二、售后服务1、质保期限及质保期内服务措施我们对提供的电子显示屏全免保修壹年，在保修期间不收取任何费用；终身维护，在免费保修期间，一切由于元器件质量原因或生产安装工艺原因引发的故障均可获得无条件的免费维修，但违反操作规程或某些不可抗拒的外部因素造成的故障不在免保之列，但只收取材料费。
室内全彩P2.5 LED显示屏设计方案设计单位:室内P2.5全彩显示屏工程清单效果图及施工说明P2.5LED显示屏以实物为准UV拉布灯箱展示图UV灯箱剖解图效果图铝单板柱面施工剖面图售后服务承诺书（一)、保证：1。
我司保证向需方提供的设备是全新、完整、未使用过的。
2。
为支持合同设备的运行和维护,我司保证提供的技术资料是完整的、清楚的和正确的。
（二）、安装调试：1。
我公司根据用户需求委派专业技术人员到现场进行技术安装调试。
在安装调试过程中，我公司技术人员将对设备负绝对责任将严格按照方案的要求和产品出厂技术说明书进行科学的安装和调试。
如有特殊情况须对部分安装方案进行更改，我方与使用方协商解决.我公司将完全确保安装调试完成时间与双方商定时间相符.如因自然或需方人为原因需要进行延时,双方将协商解决。
2。
调试合格标准：将以我公司使用说明所规定的标准为标准. (三）、使用培训我公司将根据合同清单提供详细的产品说明书,系统使用说明书和系统维护说明书.将对使用者进行以下培训：系统使用、系统维护、设备保养。
（四）、保修：1.保修宗旨：及时响应，尽快解决，确保使用.2。
保修期：产品在出厂12个月内免费保修。
3。
保修范围：使用者在使用过程中如发现不能自行解决的问题，可直接用电话、传真等方式与我公司取得联系，我公司将在8小时作出反映，与使用者协商解决办法。
保修期内，在正常的使用和储存情况下,我公司对设备质量负责。
如因产品质量发生故障,我公司将免费进行维修和配件更换。
如果发现设备不能正常运行，使用方应向我公司出具详细的书面报告，说明问题的细节情况4。
以下情况不在保修范围内：A：设备的正常磨损和可耗费部件。
B：由于使用方对设备不被授权的修改、不正确使用造成的设备问题. C:由于自然或战争破坏所引起的故障或创伤.5。
工程结束后，我方将终生持续性维护系统，并不断完美系统功能和软件方面的升级，对于需要增加的硬件设备，只收取元器件费用。

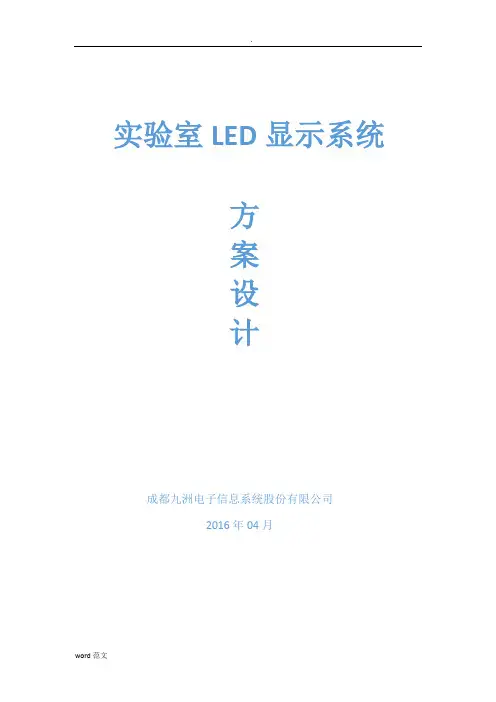

实验室LED显示系统方案设计成都九洲电子信息系统股份有限公司2016年04月目录一、需求分析 (3)二、方案设计 (3)三、技术参数 (6)一、需求分析:1．实验室现有计算机8台，需要一套大屏幕显示，同时可以作为会议、场景推演使用。
2．8路视频信号支持同时上墙，或部分上墙，具备多信号源窗口任意排列、开窗、漫游、画中画等功能。
3．具备音视频信号源一键切换功能。
图1-1 效果图二、方案设计实验室长15m，宽7米，面积约为105平方米。
拟配置P2.5LED拼接屏尺寸约为 4.8m*1.6m（长*高），满足2个标准的16：9显示面积P2.5拼接屏在2.5m处感觉不到颗粒感，最佳观测距离5m。
大屏显示系统由LED大屏，视频处理器，发送卡，接收卡，大屏控制软件（控制电脑），信号源等部分组成。
图1-大屏显示系统结构图LED高清屏幕自身具有节能高清晰度，高分辨率，高亮度等特性，特殊设计的供电线路及信号传输线路，具有高可靠性，高寿命等功能。
通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、计算机信息等，因而可以实现下列功能：1、信息控制功能系统能够自动、人工控制LED显示屏的显示。
正常情况下，系统自动实时提取信息播放数据库中的信息，自动发送到相应的显示屏上。
特殊情况下，由人工干预向指定的显示屏发送信息；可对显示屏实施单控、组控、群控等，自动和人工控制显示屏显示内容的更换；信息发送及时，指定的信息能够定时定序实时发送到显示屏上；2、视频显示功能显示屏的视频显示功能能够同时播出多路视频源，视频处理器扩展可以实现多通道显示功能，满足多通道叠加定序播放。
实时显示真彩色视频图像，实现现场传播，播放背景画面、广告宣传画等功能3、支持计算机模式显示各种计算机信息、图形、图像及2、3维计算机动画并叠加文字，播出系统配有多媒体软件，可以灵活输入及播出多种信息，有多种中文字体和字型可供选择，并可无级缩放，系统全自动播放。

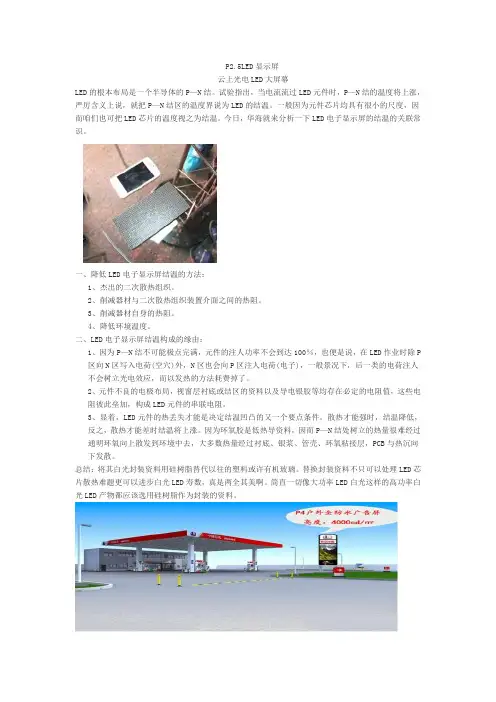

P2.5LED显示屏云上光电LED大屏幕LED的根本布局是一个半导体的P—N结。
试验指出，当电流流过LED元件时，P—N结的温度将上涨，严厉含义上说，就把P—N结区的温度界说为LED的结温。
一般因为元件芯片均具有很小的尺度，因而咱们也可把LED芯片的温度视之为结温。
今日，华海就来分析一下LED电子显示屏的结温的关联常识。
一、降低LED电子显示屏结温的方法：1、杰出的二次散热组织。
2、削减器材与二次散热组织装置介面之间的热阻。
3、削减器材自身的热阻。
4、降低环境温度。
二、LED电子显示屏结温构成的缘由：1、因为P—N结不可能极点完满，元件的注人功率不会到达100％，也便是说，在LED作业时除P区向N区写入电荷(空穴)外，N区也会向P区注人电荷(电子)，一般景况下，后一类的电荷注人不会树立光电效应，而以发热的方法耗费掉了。
2、元件不良的电极布局，视窗层衬底或结区的资料以及导电银胶等均存在必定的电阻值，这些电阻彼此垒加，构成LED元件的串联电阻。
3、显着，LED元件的热丢失才能是决定结温凹凸的又一个要点条件。
散热才能强时，结温降低，反之，散热才能差时结温将上涨。
因为环氧胶是低热导资料，因而P—N结处树立的热量很难经过通明环氧向上散发到环境中去，大多数热量经过衬底、银浆、管壳、环氧粘接层，PCB与热沉向下发散。
总结：将其白光封装资料用硅树脂替代以往的塑料或许有机玻璃。
替换封装资料不只可以处理LED芯片散热难题更可以进步白光LED寿数，真是两全其美啊。
简直一切像大功率LED白光这样的高功率白光LED产物都应该选用硅树脂作为封装的资料。
云上光电P2.5LED单元板特点：单元板拼接无缝化：拼接大屏幕技术在最大限度满足客户需求时一直无法避免物理边框的影响。
传统的LCD、DLP等存在的明显拼缝，一直满足不了客户的需求，云上光电一直致力于高清小间距LED无缝拼接大屏幕的开发与运用，用率先在业内达到了无缝拼接。
亮度调节智能化：HI高清小间距LED显示屏系列，为客户打造了一个环境亮度采集与显示终端亮度控制的互动系统，显示终端的亮度与环境亮度的变化智能适应。
全彩LED显示屏方案工程方案一、公司介绍深圳市巴科光电科技有限公司是专业从事 LED 显示屏及相关行业的民营高新科技企业。
自2005年5月成立以来一直以做国际一流的视频显示设备为目标，坚持以技术合作与自主创新相结合的原则，实行高起点、高投入、高品质的技术发展战略，开发了一系列具有自主知识产权的新产品，全面实行严格的质量管理，力争做出的每一块单元规格、箱体、显示屏都成为业界精品。
公司产品种类齐全，从户内外单色条屏、信息屏、图文屏、双基色视屏到户内外全彩屏等产品，采用独有的领先技术，使LED显示图像更清晰、层次更丰富、色彩更绚烂！达到亮度高、寿命长、稳定性优、环保节能的国际标准。
广泛应用城市广场、广告传媒、灯光音响、舞台搭建、娱乐餐饮、展会、证券、铁路、公路、民航、医院、银行、房地产、体育场、电力部门等行业。
长期以来，巴科光电致力于建立友好、双赢的合作伙伴关系。
我们不仅建立了良好的国内合作伙伴与策略联盟，而且有广泛的国际策略伙伴，共享由国际合作与分工带来的利益。
国际策略和伙伴关系不仅扩大了海外的贸易（产品已经销往全球50多个国家和地区），使我们的出口额占总销售收入的 80%，而且提升了巴科光电的技术水平和管理水平，推进了国际质量标准认证，增强了行业竞争力。
此外，我们通过国际策略联盟加速了建立全球服务体系和销售网络的进程，并且以国际市场进一步支撑了我们扩展国内的系统和整体市场的战略构架。
如今，我们卓有成效的工作和在工作中日渐形成的质量意识、服务意识、用户意识越来越受到同行业及广大用户的认可和好评！诚信经营 , 技术创新 , 自我超越是深圳巴科光电科技有限公司一贯坚持的经营理念。
为满足市场对LED产品的需求为目标 , 我们将不断提高生产技术和生产设备的自动化水平 , 持续加强市场经营意识和服务理念 , 全方位推动LED光电系列产品应用于人类绿色照明光源的进程。
企业文化企业宗旨：让公司成为员工实现价值的理想园地。
多功能报告厅室内全彩P2.5LED显示屏技术参数、要求.doc多功能报告厅室内全彩P2.5LED显示屏技术参数、要求序号货物名称P2.5 室内1全彩 LED显示屏技术规格一、技术参数★1、净屏显示面积4.56(w) ×2.5 （H） =11.4 平方★2、扫描方式 32 扫★3、PCB采用四层 1.6 厚板， ICN2038S★4、每张模组使用 24 颗驱动 IC ， 32 个行管控制，保证整屏的刷新和低灰均匀性，整屏效果好，不会出现扫描线、毛毛虫和鬼影。
★5、刷新频率：≥ 3800 帧/ 秒，效果非常好，手机、摄像机拍摄没有任何扫描线、鬼影、拖影现象，以保证直播时显示屏的效果。
★6、电源线： 35cm 红黑四线主线， 20cm 两线分线，接插件表面镀金，更耐拔插。
排线： 14cm 16PIN 排线，结构牢固，抗震抗拉能力强★7、每块模组独立控制，当其中一块模组不亮，不会影响后续模组造成整条不亮或整条闪。
二、功能要求★1. 视频播出功能：播放录像机、影碟机(VCD、DVD、LD) 等视频节目，满足文体活动的基本需求;播放摄像机，清晰、无闪烁的实进显示视频图像，实现各种节目的现场直播;亮度、对比度、饱和度、色度可以通过软件调节，调节范围为256 级 ;采用Line-Double功能将交错画面转换为非交错画面，进行移动补偿;可以播放AVI、 MOV、MPG、 DAT、VOB等多种格式的文件;具有 Video 影像压缩控制功能；具有重叠 (VGA+VIDE)、影像 (Video) 、 VGA三种显示模式 ;具有显示同步功能；有一路音频信号提供给功放使用，留有至少2 路摄像视频输入接口;★ 2.信息发布功能：全彩LED显示屏可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知等，存储数据信息容量大;播出系统具有多媒体软件，可灵活输入及播出多种信息 ; 可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。
（完整版）小间距P2.5LED显示屏全彩屏幕方案讲解LED显示屏设计方案（型号：PH2.5 ）目录第一章光彩概述 (1)1．公司简介 (1)2．产品销往 (2)3．工厂缩影 (2)第二章控制系统部分概要 (4)1．系统运行环境 (4)2．系统示意图 (4)3．系统功能特点 (5)第三章屏体部分概要 (8)1．LED介绍 (8)2．模组介绍 (8)3．标准单元箱体 (9)4．屏体介绍与规格 (9)第四章采购生产工期 (11)第五章技术支持 (11)1．基础培训 (11)2．现场培训 (11)第六章售后服务 (12)1．售后服务 (12)2．提供终身维护 (12)第七章产品清单及报价 (13)第八章部分项目名录 (14)附录方案设计标准 (16)1．华夏产品达到的指标 (16)2．产品验收标准 (17)3．生产标准参考 (17)公司资质产品认证2．产品销往国内销往30多个城市和地区；国际销往欧美等80多个国家和地区；3．工厂缩影单体显示屏组装车间6000平方米；显示屏月产5000平方米；贴片房装箱区设备操作自动老化房回流焊剪脚机振动测试亮度白平衡测试高低温测试恒温怛湿测试第二章控制系统部分概要1．系统运行环境操作系统中英文Windows98/me/2000/NT/XP硬件配置CPU: 奔腾300MHz以上内存:64M显卡:标准VGA 256显示模式以上相关软件微软公司的媒体播放器(Media Player)--必须安装OFFICE2000--如需WORD文件必须安装RealPlayer--如需播RealPlayer文件必须安装2．系统示意图3．系统功能特点3.1显示功能能实时显示高清晰度、色彩丰富的动态图像；显示与播放可与控制计算机显示器上的内容点点对应，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机任意调整。
满足CVBS/RCA/S-Video/YUV/ VGA/DVI等信号接入，支持格式包括但不限于MPA/AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3P RO/WMA等，可显示各种视频、图形、文字，显示效果稳定、清晰、可靠，无盲点和常亮点、马赛克等。
技术规范及要求一、采购需求一览表二、售后服务要求显示屏售后服务①保修内容质量保修期自项目竣工日，屏体经72小时试运行之后验收合格算起。
我公司针对本项目提供壹年免费质保，对系统的应用软件实行终身免费维护升级服务,且提供“三包服务”，负责保养和维修合同规定的全部设备，对任何因产品设计、安装、工艺、材料、产品质量和部件造成的设备或部件损坏,进行无偿更换和维修。
②保修范围对由于产品设计、工艺、材料、配套件的缺陷、制造、运输和安装调试等原因而造成的系统故障或部件损坏，我公司负责免费排除或维修；对任何因产品设计、安装工艺、材料、部件造成的设备产品质量问题或故障的，进行无偿维修或更换。
③服务时间365天×24小时全天候。
④响应时间我公司在全国各大中城市设立了分公司和办事处，并有充足的技术力量投入，做到快捷响应,在接到维修电话后立即派人，在最短的时间内到达现场解决故障。
⑤修复时间我公司在分公司、办事处所在地设有本地化仓储，均设有备件仓库,能及时提供零配件、易损易耗件等备件支持，能确保修复时间快，一般故障1小时内,重大故障2小时内，严重故障12小时内给予修复，如12小时内无法修复的，保修期内自动更换新产品或免费提供代用产品。
⑥紧急情况应急方案当设备出现故障，我方将在第一时间内作出维护响应,及时从分公司及办事处得到设备使用咨询或者解决简单问题的建议和指引,通过通信及网络技术支持无法排除故障恢复功能时,我方提供现场紧急技术支持。
市区在接到维护通知(响应时间4小时内）有售后服务工程师到场维护并对设备操作员或维护人员进行故障排除培训，一般故障1小时内、重大故障2小时内恢复该设备的正常运行。
二、商务评分（25分）三、技术评分(45分）。
P2.5全彩LED显示屏技术方案1综述凭借我公司多年的设计和施工经验、结合本项目显示屏所处的实际环境，包括建设规模和内容要求、功能技术指标要求、技术服务要求、框架装修要求、检验与验收方法等方面的科学论证，确保本显示屏完全能适应日常的气候环境、使用中有很高的可靠性。
LED大屏为P2.5户内全彩高清LED显示屏，显示尺寸24m×3.04m(长×宽)。
1.1硬件组成室内全彩色显示屏：1块LED控制计算机：3台专用视频拼接器：1套控制系统：1套LED装饰框：1套系统软件：1套配电柜及运行控制设备：1套空调：3套1.2适应环境（1）工作环境温度：-45℃—+75℃的环境下连续正常工作。
（2）工作环境湿度：10%-95%（3）屏幕具有、防潮、防盐雾、防腐蚀、防霉变、防高低温、防静电等防护功能。
（4）屏幕具有防尘、防工业干扰、抗震、阻燃等防护功能。
（5）具有防电磁干扰、等防护功能。
1.3总体设计原则显示屏体是显示系统中最重要的一个子系统，其质量的好坏至关重大。
因此显示屏遵循可靠性高、稳定性好、亮度高、防高温、并具备先进性的七项原则，分述如下。
（1）、先进性在满足用户的需求的同时根据有关信息播放的要求，有关显示技术发展的趋势和大型活动的要求，结合显示屏的最新技术进行设计，保证显示屏系统的先进性，采用国内外视频领域的先进终端系统方案提供者，致力于保证所提供的产品在技术方面的处于行业领先地位。
其系列品质做到行业内最先进。
先进性表现在：可实现逐点亮度调节，实现整屏亮度校准，使屏幕画面均匀一致。
采用16比特灰度处理能力，每基色颜色达到65536级。
支持DVI接口技术、HD-SDI（高清晰度数字视频信号）图像等信号的输入。
其中HD-SDI，满足未来高清图像显示需求。
可实现专业视频处理器输入模块和显示屏模块的安全热插拔。
显示模块优化了散热结构，降低了屏体整体功耗。
显示系统可实现远程控制和自我诊断，体现了人性化和智能化的特点。
显示屏对比度的行业标准是150：1，液晶产品的对比度是500：1，我们在面罩的设计上增加了带有弧度的横纹设计，在不影响显示屏视角情况下，极大地增加了显示屏的对比度。
我们的产品对比度可达到1000：1，此项指标在国际上处于领先地位。
采用帧预测技术，借助于专用芯片完成了视频图像的运动补偿，以达到最好的显示效果。
先进技术的掌握有目共睹，为产品的科学、实用安全奠定了基础，最终表现了优秀的视频品质，良好的稳定性。
（2）、可靠性1）显示屏采用了优化散热结构，降低了屏体整体功耗。
提高了显示屏控制和维护的便利性，节约使用和维护成本。
2）系统配置符合逻辑，从实际需求出发，为用户提供一套系统配置完整而科学、功能强大而实用及操作便捷的显示系统解决方案。
3）采用优质高效的开关电源，电源转换效率达到95%以上。
4）显示屏LED驱动采用脉宽调制与调频技术，确保了显示屏在显示各种灰度和亮度的图像与图形时都具有极高的电源利用效率。
5）在显示屏无图像时，显示屏系统可进入待机状态（即休眠状态），此时功耗极低，只有整屏平均功耗的5%。
6）显示屏系统在运行过程中，具有较小的电功率消耗，节省能源，满足绿色环保的节能高效的要求。
7）我公司始终坚持采用最高质量的LED，发光管不仅具有很高的色纯度、高亮度、长寿命，而且有宽广的视角。
（3）、可维护性电子显示屏系统在设计中，充分考虑到用户日常维护和定期维护，使今后维护工作方便、快捷和应用软件的升级。
显示屏各模块之间采用低压小信号传输模式，接口具有缓冲与释放浪涌电流与电压的能力，可在不断电模式下进行各模块的更换。
显示屏各开关电源均采用具有安全护套的快速连接件进行电气连接，可保证开关电源在不断电的情况下进行更换。
对于我公司开发拥有自主产权的数据库软件、多媒体软件，提供免费升级服务。
（4）、实用性显示屏采用单元小箱体模块化设计，很容易拆装，专业视频处理器集成了S视频，YUV，RGB，SDI，HDSDI，DVI，给用户不同信号源更宽阔的选择。
（5）、兼容性系统能够接入各种视频源、计算机信号、能够与网络接口。
（6）、性能价格比系统的性能价格比高。
系统操作简单维护量少，软件可以升级，保护用户投资，有效降低用户的系统总体拥有成本。
（7）、便捷的应用扩展性采用逻辑分区显示方法，增加其应用的灵活性。
2表贴产品生产工艺2.1 SMT生产工艺概述本项目中室内全彩屏我们采用SMT（表面贴装技术），此技术是目前国际上大力推广的一种新的大生产技术，是电子工业的一场“组装革命”。
这种生产技术是在计算机控制下，对表面组装元器件的电路板进行全自动组装，以取代人工难以胜任的精细劳动，则实现产品缩小体积、减轻重量、提高质量和精度、降低成本、缩短生产周期的目的。
另外，贴片器件还具有以下一些优点：（1）表面贴LED是室内全彩屏的发展趋势，以往制造室内全彩屏时，因为没有合适的全彩器件，只能用适合室外全彩屏的红、绿、蓝单灯管来代替，而室外器件和室内用途是有很大差别的，要求的亮度也有太大的差别。
如果用目前国际上通用的单灯LED，由于其封装锥体角较小，造成其法向亮度很高，远远超过室内环境的作用要求，同时又因视角小，造成侧面和正面视角效果相差很大，这造成的直接影响是显示效果差。
（2）技术成熟，近几年众多国际性大型场馆均采用表贴显示屏，其鲜艳的色彩、结构轻盈简洁、高分辨率、成熟的工艺水平已获得公众的认可。
（3）贴片LED视角大，在水平和垂直近160度角仍能观看，可以认为其可视角为160度，这对中心面积大和高度落差较大的环境尤为适合，这使得显示屏具有良好的观看效果，同时因为其发光均匀、颜色一致性好，保证在侧面观看时显示屏仍然无明显色差，保持良好的色平衡。
（4）贴片生产工艺要求高，表贴机生产线价格昂贵，但焊接的可靠性极高，几乎不出现虚焊和人为失误的问题，而且无管脚过孔，不产生热应力所带来的脱焊现象，增加了可靠性。
（5）抗腐蚀能力强，由于表面贴装结构简洁紧凑，可靠性高。
经三防处理后，表贴显示屏比发光管面的显示屏更加防腐蚀、防氧化。
（6）由于采用贴片工艺，其表面平整度要比传统单管高得多，而且不会有传统单管引脚位移变化而引起的象素的平整度误差，这也大大的提高了整屏平整度。
（7）本公司显示屏的驱动芯片也采用了贴片封装形式，实现了全表贴化设计，特别适合大规模生产，可以大大缩短了生产周期。
2.2 高色纯度LED全彩显示系统同CRT一样，利用红、绿、蓝做为三基色，为更好还原图像的色彩，作为显示要素的发光管应具有很高的色纯度，峰值波长为470nm的蓝色发光管具有CRT蓝基色相同的品质，峰值波长为528nm的绿色发光管和峰值波长为617nm的红色发光管比CRT的绿、红基色纯度更高。
2.3 高亮度为了使图像能够鲜明地从亮画面转到暗画面，要提高画面亮度，我们采用高亮度LED。
室内全彩屏的必要亮度大致是：300~2000cd/m2，亮度与单位面积的LED数量成正比，但是，LED的高亮度级以及同电流是先决条件。
亮度与电流成正比，但是寿命却与电流的平方成反比。
电流增加2倍亮度也增加2倍，而寿命却缩短1/4。
2.4 高对比度为了能够清晰的显示出亮度均匀的文字和图像，具有识别周围环境亮度与发光光源点（LED）之间的明暗是非常必要的。
对比度的定义=发光时的亮度（发光亮度）/不发光时的亮度（发射亮度）定量表示图像的好坏一般都用对比度做为指标。
不发光时的亮度与周围的亮度，以及反射光对周围光线亮度形成正比例，而对比度则成反比例。
所以要有随着环境亮度的变化自动调节显示屏显示亮度的功能。
一般来说周围环境亮度为50,000Lx时，对比度必要值应该在500以上。
2.5 可视角度宽为了使光适度的扩散，正面亮度和侧面亮度的比率一定要小，这样才能从显示屏的正面或侧面看到画面。
一般把正面亮度值的50%（半值角度）定为侧面可视角的极限值。
侧面的亮度/正面亮度（最大亮度）≥0.5（半值角度的定义）从以上的计算式可以得出（0.5）半值角度越大可视角度就越大。
为了扩大可视角度，一般都把配光特性做成扇形或心形。
具有同一光能的LED在扩散光时与它的扩散面积（可视角度）成反比，而且亮度会变低。
2.6 画面亮度均匀性好由于画面是由几十万个像素而构成，所以控制像素之间的亮度差就是一个很重要的课颗。
考虑到人的视觉与听觉具有同样的对数性这一特点，维护画面亮度的均一性（普通电视机在80%以上）是很必要的，对于高品质LED全彩显示系统相邻像素间亮度均匀度应达到90%以上。
3关键技术3.1 多媒体控制技术多媒体控制技术将模拟Video信号和Audio信号转换成可以供计算机处理的数字信号，以完成数字化处理。
多媒体控制技术通过A/D采集技术将模拟视频Video信号和模拟视频VGA信号转换成数字信号，进行同步运算处理以后，经过叠加后送显示屏显示。
屏幕控制机上装有多媒体卡，可将多种Video视频源引入到大屏幕之上，如播放电视实况、录像影碟节目、卫星电视节目、有线电视节目、摄像机节目、播放系统能播放动画、图形、文字及其迭加、以及多种特技混合效果。
通过多媒体控制技术，可以对屏幕的亮度、对比度和色饱和度进行调整以保证显示屏的观看效果，任意压缩或切割Video显示区域以适应显示屏大小，可以任意调整显示区域。
输入的视频信号可以是PAL或NTSC。
3.2 视频处理技术（1）非线性校正为了更加适合LED显示屏的显示特性，公司采用图像处理技术对视频信号进行了控制和处理。
视频灰度非线性校正是人眼能舒适地观看显示屏的关键。
无论是在电视机、计算机监视器和其它任何显示设备中，几乎都需使用该技术，这是由人眼的视觉特性决定的。
没有经灰度校正的LED屏，会显得显示生硬、层次感差，看起来很不舒服，长时间观看甚至会对人眼造成伤害；只有经灰度校正后的LED显示屏才会显得纹理清晰，亮度柔和，灰度级过渡平缓。
另外，由于LED本身的发光特性和电视机、计算机监视器（CRT）的发光特性不一样，简单地将在CRT上应用的非线性γ校正算法和反γ校正算法直接应用到LED显示屏上是十分不科学的，会严重影响LED显示屏的图像质量，使观看效果更差。
从常识可知，当电视在阳光充足的环境中的观看效果没有在无阳光的环境中观看舒适，这是由于在环境不同时，简单的灰度校正是无法满足人眼需求的，同样LED显示屏更是如此，由于用户不可能随便的移动该设备，因此必须使LED显示屏在各种环境下均能舒适地观看。
在各种环境下的正常显示体现一个公司较高的设计水平。
为了保证显示效果，对显示图像进行了两级灰度非线性校正。
第一级灰度非线性校正由目前对人眼的视觉特性研究可知如下原理：人眼的主观亮度与光强为非线性关系。
人眼在环境亮度较低时，对比度的响应比在高亮度环境中敏锐；有背景光时，对比灵敏度与光强的线性关系范围大大减小：为了保证显示效果，制造商和国内、国外的著名公司如日本富士通、美国TI公司等进行了广泛的技术合作和交流，通过大量实验，克服了别的公司的同类产品的缺陷，设计并实现了更适合LED显示屏显示效果的非线性灰度校正算法，并且在Pro型超大规模集成电路中得以实现。
