根据冷却水温度自动调节冷却塔风机的转速，维持恒定的冷却效果。
提升机类负载应用
电梯控制
01
采用变频器对电梯进行速度控制，实现平稳启动、加速、减速
和停止，提高乘坐舒适度。
矿井提升机
02
通过变频器对矿井提升机进行调速控制，确保提升过程的安全
性和稳定性。
自动扶梯
03
利用变频器控制自动扶梯的启动、运行和停止，实现节能运行
直接转矩控制技术
直接转矩控制原理
直接在定子坐标系下分析交流电动机的数学模型，控制电动机的磁链和转矩。它不需要将交流电动机等效为直流电动机，从而省去了矢量旋转变换等复杂的变换与计算。
高性能实现
通过先进的控制策略和算法，如空间矢量脉宽调制（SVPWM）技术等，提高直接转矩控制的性能，实现快速响应和精确控制。
常见故障现象及原因分析
过流故障
可能是电机负载过重、电机故障、变频器参数设置不当等原因导致。
过压故障
可能是电源电压过高、减速时间过短、制动单元故障等原因造成。
欠压故障
可能是电源电压过低、电源缺相、主回路接触不良等原因引起。
过热故障
可能是环境温度过高、散热不良、风扇故障等原因导致。
故障排除步骤和技巧
欠压故障
检查电源电压是否过低或存在缺相情况，调整变频器参数或采取相应措施以提高电压。
04
变频器在工业生产中应用实例
风机水泵类负载应用
风机调速
通过变频器调整风机的转速，实现风量的连续调节，满足生产工艺需求。
水泵调速
利用变频器控制水泵的转速，达到恒压供水或按需供水的目的，节能效果显著。
冷却塔风机控制
应用领域
智能化和网络化技术应用在工业自动化、智能制造等领域，推动工业生产的数字化、网络化和智能化发展。

PPT讲解变频器知识图文结合全面易懂

经验总结
选择合适的变频器型号和参数配置是关键，同时要注重系统的整体设计和调试，确保变频器与其他设备的协同工作和稳定运行。
25
行业发展趋势预测
智能化发展
随着工业4.0和智能制造的推进，变频器将更加注重智能化发展，实现自适应控制、远程监控和故障诊断等功能。
高效能化
提高变频器的转换效率和功率密度是未来的发展趋势，采用先进的拓扑结构、控制算法和散热技术是实现高效能化的关键。
PID控制
采用比例、积分、微分算法对反馈信号进行处理，实现精确控制。
2024/1/26
模糊控制
模拟人的思维方式，根据经验规则对电机进行控制，适用于复杂系统。
13
调试技巧及故障排除
参数调整
根据实际需求调整变频器的参数，如加速时间、减速时间、频率上限等。
波形分析
利用示波器等工具观察电机的电压、电流波形，判断是否存在异常。
逆变
将直流电转换为频率和电压可调的交流电，供给电动机使用。
ABCD
2024/1/26
滤波
对整流后的直流电进行滤波处理，消除谐波和噪声。
控制
通过微处理器或数字信号处理器对逆变器进行精确控制，实现电动机的调速和保护功能。
5
常见类型及其特点
2024/1/26
通用变频器
适用于各种负载类型的电动机，具有调速范围广、动态响应快、控制精度高等特点。
故障诊断
根据变频器的故障代码或指示灯判断故障原因，采取相应的处理措施。
远程监控
通过网络或无线通信方式对变频器进行远程监控和调试，提高维护效率。
2024/1/26
14
04
图文结合：详细解读变频器工作过程

《变频器教材》课件

02
变频器的基本组成与电路
变频器的基本组成
变频器主要由整流器、中间电路、逆变器和控制电路组成。
整流器的作用是将交流电转换为直流电，逆变器的作用是将直流电转换为交流电。
中间电路起到调节直流电压和电流的作用，控制电路则负责整个变频器的控制和调节。
变频器的整流电路
整流电路是变频器的输入部分，主要作用是将三相交流电整流成直流电。
变频器的使用注意事项与维护保养
使用注意事项
避免在变频器输出端接入电容补偿，以免引起过电流或损坏变频器。同时，要定期检查接线端子是否松动、电缆是否破损等。
维护保养
定期对变频器进行清洁除尘，检查冷却风扇是否正常工作，定期更换过滤网等易损件，确保变频器的正常运行。
THANKS
感谢观看
《变频器教材》PPT课件
目录
• 变频器概述 • 变频器的基本组成与电路 • 变频器的控制方式与调速原理 • 变频器的应用领域与案例分析 • 变频器的选型与使用注意事项
01
变频器概述
变频器的定义与工作原理
总结词
理解变频器的定义和工作原理是掌握其应用的基础。
详细描述
变频器是一种电力控制设备，通过改变交流电的频率来控制电动机的转速。其工作原理基于电力电子技术和微处理器控制技术，通过改变电源的频率来实现电动机的无级调速。
04
变频器的应用领域与案例分析
变频器在工业自动化领域的应用
总结词
广泛应用、提高效率、精确控制
详细描述
变频器在工业自动化领域中应用广泛，如电机、风机、水泵等设备的调速控制，能够提高设备的运行效率，实现精确控制，降低能耗，提升生产效率。
变频器在电力电子领域的应用
总词

变频器的认识详解课件

变频器的作用
总结词
变频器的主要作用是实现电动机的速度控制和节能。
详细描述
通过调节变频器的输出频率，可以改变连接到变频器的电动机的转速，从而实现精确的速度控制。此外，变频器还具有显著的节能效果，能够根据实际需求调整电动机的输出功率，减少能源浪费。
变频器的分类
总结词
变频器可以根据不同的分类标准进行分类。
短路故障
电机或电缆短路可能导致变频器短路保护功能动作，需检查电机和电缆。
THANKS
感谢观看
高效化
绿色环保
变频器将不断优化控制算法和电路设计，提高能源利用效率和调速性能。
随着环保意识的提高，变频器将更加注重绿色环保，降低运行过程中的能耗和排放。
05
变频器的使用与维护
变频器的安装与调试
安装环境
选择干燥、通风良好、无腐蚀性气体的环境进行安装，确保变频器正常工作。
电缆连接
正确连接电源电缆和电机电缆，确保电源电压和电机电流符合变频器要求。
变频器的认识详解课件
目录
• 变频器的基本概念 • 变频器的工作原理 • 变频器的应用领域 • 变频器的优缺点分析 • 变频器的使用与维护
01
变频器的基本概念
变频器的定义
总结词
变频器是一种能够改变交流电频率的设备。
详细描述
变频器是一种电力控制设备，通过改变电源的频率来实现电动机的速度控制。它由整流器、滤波器、逆变器和控制器等部分组成，能够将输入的交流电转换为可调节的交流电输出。
详细描述
根据电压等级，变频器可以分为低压变频器和高压变频器；根据用途，变频器可以分为通用变频器和专用变频器；根据控制方式，变频器可以分为开环控制和闭环控制。不同类型的变频器具有不同的应用场景和性能特点，用户可以根据实际需求选择合适的变频器类型。

《变频器知识》PPT课件

变的适合交流电机调速的电力电子变换装置，英文简称VVVF ( Variable
Voltage Variable Frequency）变频器的控制对象
三相交流异步电机和三相交流同步电机，标准适配电机极数是2/4极
变频调速的优势（与其它交流电机调速方式对比）
序优点号
1 平滑软启动，降低启动冲击电流，减少变压器占有量，确保电机安全
低频时，定子阻抗压降会导致磁通下降，需将输出电压适当提高矢量控制－－－性能优良，可以与直流调速媲美，技术成熟较晚模仿直流电机的控制方法，采用矢量坐标变换来实现对异步电机定子励磁电
流分量和转矩电流分量的解耦控制，保持电机磁通的恒定，进而达到良好的转矩控制性能，实现高性能控制。性能优良，控制相同复杂，直到90代计算机技术迅速发展才真正大范围使用
负载转矩大小于与转速无关
恒功率
变转矩
（速度越低，（速度越低，负载
负载转矩越大）转矩越小）
机床
风机水泵
开卷机/收卷机
h
8
电气传动基础知识—交（直）流电
气传动系统的特点
直流电气传动系统特点：控制对象：直流电动机控制原理简单，一种调速方式性能优良，对硬件要求不高电机有换向电刷（换向火化）电机设计功率受限电机易损坏，不适应恶劣现场需定期维护
交流同步电动系统复杂，性能好
机
可以和直流调速系统相媲美
晚
在变频器出现前同步电机无法实现调速功能，因此只能在定速传动领域使用
三相交流鼠笼电机尽管调速性能不佳，但其结构坚固、经久耐用且价格低廉
还是在一些性能较低的传动现场使用
h
11
变频器基础知识—变频器及其
变频器
特点

变频器 ppt课件

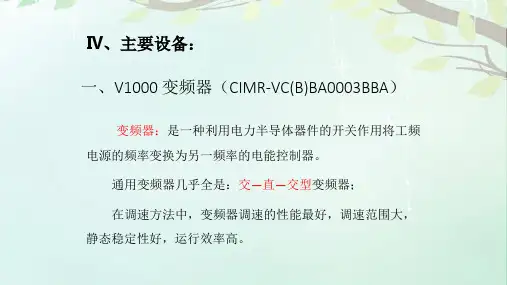

1. 变频器型号含义
轻载、重载额定等级单相220V：轻载电机容量0.2Kw，额定输出电流
1.2A；重载电机容量0.1Kw，额定输出电流0.8A
2. V1000变频器的接线
（1）主电路接线： 220V电源必须接变频器R、S端子，决不能接U、V、 W端子；电动机接变频器的U、V、W端子。
AC 多功能接点输出 MA
频率指令公共端常开接点输出（故障）
0V 继电器输出DC30V， 10mA-1A AC250V, 10mA-1A 最小负载：DC5V， 10mA（参考值）
MB
MC
常闭接点输出（故障）
接点输出公共点
3. V1000变频器操作面板
4. 功能键的含义
（1）ESC功能：（a）返回上一画面；（b）将设定参数编号时需要变更的位向左移；
（2）LO/RE指示灯：（a）点亮（操作器运行选择中LOCAL）（b）熄灭（操作器以外的运行指令选择中REMOTE）（3）ALM指示灯：（a）点亮：故障检出中；
（b）闪烁：轻故障检出时；oPE操作故障检出时；自学习
的故障发生中；（c）熄灭：正常。
（4）FOUT指示灯：
（a）点亮：输出频率显示中（5）DRV指示灯：（a）点亮：驱动模式时；学习时；（b）闪烁：使用DriveWorksEZ时；（c）熄灭：程序模式时。（6）REV指示灯：（a）点亮：反转指令输入中；（b）熄灭：正转指令输入中。
并使外部电源DC24
V+-10% 顺控公共点
响应频率：0.5-32Hz
+10.5V（<=20mA） DC0-+10V（20kΏ）
种类主速频率指令输入
端子符号

高压变频器课件.ppt

改善电机低速时温升也有效。
高压变频器
电机的旋转速度为什么能够自由地改变？
n = 60f/p(1-s)
n: 电机的转速 f: 电源频率 p: 电机磁极对数 s：电机的转差率
电机的转速 = 60(秒)＊频率（Hz)/电机的磁极对数 - 电机的转率
电机旋转速度单位：每分钟旋转次数，rpm/min也可表示为rpm
• 使用“矢量控制”，可以使电机在低速,如（无速度传感器时）1Hz （对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在 50Hz供电输出的转矩（最大约为额定转矩的150％）。对于常规的V/F 控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。变频器的这个功能叫做“转矩提升”。
高压变频器
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器的出现将设备的可调速运行变成可能。
变频器也可实现设备启动过程中的保护作用。
由于变频器的可调节电源频率功能，所以变频器还能起到节能作用。
何为变频器
自动化与驱动培训
电机
整流逆变
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
ZINVERT 产品功能介绍
1、频率设定
ZINVERT 型智能高压变频调速系统内核控制由电机控制专用双DSP 完成，装置在现场运行时其运行频率设定方式有多种方式。主要的频率控制方式包括： LCD 面板按键设定、远方操作盘、计算机后台通信或DCS 等智能接口设定、外部4～20mA 或0～ 10V 模拟信号输入给定、开关量频率升降给定等多种给定方式可选，可视现场具体情况选用。远方控制信号断线时系统给出报警，并维持在断线前的运行频率。 2、运行方式

《变频器的基本知识》课件

02
变频器的应用
变频器在工业自动化中的应用
01
02
03
自动化生产线
变频器用于控制生产线上各种电机的速度，实现生产线的自动化运行。
机器人技术
变频器用于控制机器人的运动速度，实现精确的位置控制和动作控制。
包装机械
变频器用于控制包装机械的电机速度，实现精确的包装过程。
变频器在节能领域的应用
医疗器械
变频器用于控制医疗器械的运行速度，如CT机、核磁共振仪等。
0电机功率选择变频器
确保变频器的额定电流能够满足电机的需求，同时考虑到电机的启动电流。
考虑控制精度和动态响应
根据实际需要选择具有较高控制精度和动态响应的变频器。
选择合适的电压等级
根据电源电压和电机电压选择合适的电压等级，以确保变频器能够正常工作。
人工智能技术
人工智能技术将与变频器技术实现深度融合，进一步提高系统的自适应性、预测性和智能性。
THANK YOU
定期检查和维护
定期检查变频器的运行状态，保持其清洁、干燥，及时处理异常情况。
变频器的维护与保养
01
02
03
04
定期清理
定期清理变频器表面灰尘和杂物，保持其清洁。
检查接线
定期检查变频器的接线是否松动或破损，如有异常应及时处
理。
定期更换滤网
根据需要定期更换变频器散热风扇的滤网，以保证散热效果
。
考虑环境因素
根据使用环境选择适应的变频器，如温度、湿度、振动等。
变频器的使用注意事项
确保电源电压在规定范围内
变频器的电源电压应在规定范围内，避免超出范围导致损坏。
避免在恶劣环境下使用

变频器的使用共38张PPT

02
CATALOGUE
变频器选型与参数设置
选型依据及注意事项
负载类型
根据负载特性选择适合的变频器类型，如恒转矩负载、变转矩负
载等。
额定功率
确保变频器的额定功率不小于电动机的额定功率，并留有一定余量。
控制方式
根据控制需求选择开环或闭环控制方式，以及相应的控制算法。
环境条件
考虑变频器工作的环境温度、湿度、海拔高度等因素，选择符合
现。
控制电路
实现对主电路的控制，包括电压、频率、电流等参数的调节。
常见类型及其特点
电压型变频器
直流回路的滤波是电容，输出电压为矩形波或阶梯波，适用于多台电机
并联运行。
电流型变频器
直流回路的滤波是电感，输出电流为矩形波，适用于单台电机独立运行。
通用型变频器
适用于各种负载类型，具有多种保护功能，但
预防措施建议
定期检查
定期对变频器进行检查和维护，及时发现并处理潜在故障。
操作规范
严格按照变频器操作规程进行操作，避免误操作导致故障发生。
环境控制
保持变频器周围环境清洁、干燥、通风良好，避免灰尘、潮湿等不利因素影响。
备件储备
储备一定数量的变频器易损件和关键元器件，以便在故障发生时能够及时更换。
绿色环保成为主流
环保意识的提高将推动变频器行业向更加绿色、环保的方向发展。
国际化合作加强
国内外变频器企业将加强技术交流和合作，共同推动行业进步和发展。
05
CATALOGUE
故障诊断与排除方法
常见故障类型及原因剖析
过电流故障
可能由于负载速时间太短、制动单元或制动电阻损坏等原因造成。

变频器基本知识介绍PPT(33张)

2 在机械允许的情况下可通过提高变频器的输出频率提高工作速度
3 无级调速，调速精度大大提高
4 电机正反向无需通过接触器切换
5 非常方便接入通讯网络控制，实现生产自动化控制
7
变频器控制算法
• 交流调速的控制核心是：只有保持电机磁通恒定才能保证电机出力，才能获得理想的调速效果
• V/F控制－－－－简单实用，性能一般，使用最为广泛 • 只要保证输出电压和输出频率恒定就能近似保持磁通保持
电动机
传动机构
生产机械
负载特性
速度
T负载转矩
摩擦恒转矩生产流水线起重行走
势能恒转矩电梯起重机提升
负载转矩大小于与转速无关
恒功率
变转矩
（速度越低，（速度越低，负载
负载转矩越大）转矩越小）
机床
风机水泵
开卷机/收卷机
4
电气传动的意义
序号意义 1 节能 2 提高产品质量 3 改善工作环境
稳速精度转矩控制控制算法
电机参数
与转差有关（2-3%)
无
简单
不依赖电机参数，支持同时驱动不同类型不同功率的电机
0.5%(开环矢量)，0.05%(闭环矢量) 有复杂
电机参数对控制性能的影响较大，一般只能驱动一台电机
9
启动方式
功能说明
从启动频率启动变频器输出由0直接变化为启动频率对应的交流电压，而后在此基础上按照加速曲线逐步提高输出频率和输出电压直到设定频率到达。注：启动频率不宜过大，否则会造成启动冲击或过流先制动后从启动频率再启动变频器先给电机通脉冲直流，使电机保持在停止状态，然后再按照从启动频率方式直接启动。注：一般应用在负载初始状态不确定的场合转速跟踪启动直接将正在自由旋转的电机或负载由当前速度驱动到预定速度注：非常适用于水泵的工频变频切换或重要设备的异常停机后的快速恢复

变频器介绍PPT课件

03
进行空载试运行，观察变频器运行是否平稳、无异常
04
加载试运行，逐步增加负载，观察变频器响应及稳定性
操作界面功能介绍及设置方法
01
操作界面布局及功能键说明
02
参数设置方法及注意事项
故障诊断与排除指南
03
04
远程监控与操作功能介绍
日常维护保养计划制定
定期检查变频器外观及接线情况
检查散热风扇运转是否正常
逆变单元
将直流电转换为可调频率和电压的交流电，实现电机的变速运行。
制动单元
在电机减速或停车时，将电机产生的再生能量消耗掉或回馈给电网，保证变频器安全运行。
驱动单元
为逆变单元提供驱动信号，控制逆变器的开关状态。
检测单元
对变频器运行状态进行实时监测，包括电流、电压、温度等参数，确保变频器正常运行。
02
变频器结构与组成部件
整体结构概述
变频器整体结构
包括整流单元、滤波单元、逆变单元、制动单元、驱动单元、检测单元等部分。
结构特点
采用模块化设计，便于安装、调试和维护。
主要组成部件功能介绍
整流单元
将交流电转换为直流电，为变频器提供稳定的直流电源。
滤波单元
对整流后的直流电进行滤波，消除谐波和干扰，提高电源质量。
工业领域
楼宇自动化
交通运输
新能源领域
对变频器调速精度、动态响应等性能要求较高，用于实现精确控制和节能降耗。
对变频器可靠性、环境适应性要求较高，用于电机车、地铁等牵引系统。
市场竞争格局概述
国内外品牌竞争
国内外变频器品牌众多，市场竞争激烈，但国内品牌市场份额逐年提升。

变频器介绍精品PPT课件

控制电路
平
电源
滑电
M 3~
容
~50Hz
整流
滤波
逆变
M 3~
检测电路
隔离驱动检测电路
A/D转换输入控制
控制运算电路数字控制输入
D/A转换输出控制
西门子标准传动：
型号
特点
应用场合
备注
MM410 MM420 MM430
MM440
紧凑型、迷你型通用型、基本型风机水泵专用型
矢量型、功能型
三相电动机的调速调速，网络控制
0.25 根据铭牌设定电动机额定功率（KW）
P0310 50
50 电动机的额定频率（Hz）
P0311 1425
1400 电动机的额定速度（r/min）
P3900
0
结束快速调试，BOP显示屏出现“P---”字样
1
几秒钟，进行电动机计算和复位为工厂设置值。变频器自动进入“运行准备就绪”
状态，P0010=0。
参数的设置值 P0701 = “1” P0702 = “12” P0703 = “9” P0700 = “0” P0771 = “21”
缺省的操作运行/停止反向运行故障确认频率设定值输出频率模拟输入电源
注意事项
❖ 变频器参数按电机铭牌设置
注意事项
❖ 输入变频器的电动机铭牌数据必须与电动机的接线（三角形或星形）相一致。即如果电动机采取三角形接线，就必须输入三角形接线铭牌数据。
5、安装SDP
关闭变频器电源，拆掉BOP面板，换上SDP面板，打开变频器电源。
6、电气接线
~220V
自锁式按钮
QS
SB1 起动/停车 DIN1

变频器ppt演示文稿

在6Hz以下仍可输出功率，但根据电机温升和起动转矩的大小等条件，最低使用频率取6Hz左右，此时电动机可输出额定转矩而不会引起严重的发热问题。变频器实际输出频率（起动频率）根据机种为 0.5~3Hz。

通常情况下时不可以的。在60Hz以上（也有50Hz 以上的模式）电压不变，大体为恒功率特性，在高速下要求相同转矩时，必须注意电机与变频器容量的选择。

变频器节能主要表现在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。电动机使用变频器的作用就是为了调速，并降低启动电流。为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为变频器。变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。一般变频电源是变频器价格的15 －－20倍。由于变频器设备中产生变化的电压或频率的主要装置叫 “inverter”，故该产品本身就被命名为“inverter”，即：变频器。

《变频器讲义》ppt课件

特点
控制精度高，动态响应快；但需要较复杂的算法和较高的运算能力。
应用场合
适用于对控制性能要求较高的场合，如数控机床、印刷通过检测定子电压和电流，实时计算电机的磁链和转矩，并调整电压矢量的幅值和相位，以实现电机的快速响应和高效运行。
特点
动态响应快，转矩脉动小；但对电机参数的依赖性较大，且算法较为复杂。
出接口等。
滤波电路
对整流后的直流电进行滤波，减小纹波电压对
逆变器的影响。
选型依据及参数设置方法
负载类型
根据负载的性质（如恒转矩负载、变转矩负载等）选择合适的变频器类型。
控制方式
根据控制需求（如速度控制、位置控制等）选择合适的控制方式。
额定功率
根据电动机的额定功率和负载的实际需求选择合适的变频器容量。
04
变频器运行维护与故障诊断
日常维护项目清单
01
检查变频器工作环境，包括温度、湿度、粉尘等
02
定期检查变频器内部元器件，如电容、电阻、电感等
03
04
检查变频器接线端子是否松动、腐蚀，确保接线可靠
对变频器进行定期除尘，保持清洁
故障诊断方法及步骤
01
02
03
04
通过变频器面板查看故障代码或故障信息
变频器在节能减排中作用
01
变频器节能原理
通过调整电机转速，实现流量、压力等负荷的匹配，从而达到节能的目
的。
02
变频器在节能减排领域的应用
变频器广泛应用于电力、冶金、石化、建材、造纸、印染等高耗能行业，
有效降低了能源消耗和污染物排放。
03
变频器与其他节能技术的结合
变频器可以与PLC、DCS等自动化控制系统相结合，实现更加精准的节

《变频器基本知识》PPT课件

变频器应用
变频器应用
变频器的控制方式
❖正弦脉宽调制(SPWM)控制方式 ❖电压空间矢量(SVPWM)控制方式 ❖矢量控制(VC)方式 ❖直接转矩控制(DTC)方式 ❖矩阵式交—交控制方式
变频器应用
变频器常用的8大参数:
❖1、控制方式 ❖2、频率给定方式 ❖ 3、加速时间 ❖4、减速时间 ❖5、根本频率 ❖ 6、过流幅值 ❖7、上限频率 ❖8、下限频率
3
变频器的现状及前景
Hale Waihona Puke 4变频器品牌5
变频器的分类
变频器应用
什么是变频器？
❖变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器应用
变频器存在原因？
❖变频器是一种能够简单、自由地改变交流电机转速的一种控制装置。简单地说变频器是通过改变电机输入电压的频率来改变电机转速的。从异步电机的转速公式 n=60f(1-S)/P ；可以看出，调节电机输入电压的频率f，即可改变电机的转速n。
❖广泛应用于节能、自动化系统以及提高工艺水平和产品质量等方面。
变频器应用
变频器的现状及前景 ❖高速增长的时期 ❖开展势头良好 ❖形式比较严峻
变频器应用
变频器品牌一览
❖ 欧美品牌：伦茨、西门子、ABB、AB、 DANFOSS、VACON、施耐德、CT、GE、欧陆、 KEB、VACON等
❖ 日本品牌：三菱、富士、三肯、松下电器、松下电工、日立、东芝、OMRON、安川、春日、明电等
❖ 韩国品牌：三星、LG、现代等 ❖ 台湾品牌：台达、东元、台安、普传、爱德利、
宁茂、九德松益等 ❖ 国产品牌：安邦信、康沃、佳灵、森兰、惠丰、
同方、阿尔法等

变频器的使用介绍PPT课件

（6）反转。按【REV】键，电动机加速启动，显示输出频率。【RUN】灯闪烁。
（7）停止。按【STOP/RESET】键，电动机减速停止。【RUN】灯灭。（8）切断电源。
2021/3/9
22
2.3.4 实习操作：变频器外部操作模式
操作内容为：恢复出厂设定值；由外部模拟电压信号端设定输出频率；由外部开关完成正转、反转、停止控制。控制电路基本接线图如图2.15所示。
17
表2.4 控制电路端子符号与功能说明
2021/3/9
18
2.3.2 变频器操作面板与参数设定 1．变频器的操作面板
图2.13 变频器操作面板
2021/3/9
19
表2.5
按键与状态指示灯说明
2021/3/9
20
2.3.3 实习操作：变频器面板操作模式
操作内容为：恢复出厂设定值；由面板【▲】、【▼】键设定输出频率；由面板按键完成正转、反转、停止控制。控制电路基本接线图如图 2.14所示。
图2.8 变频器主电路配线
2021/3/9
8
配线注意事项如下
（1）绝对禁止将电源线接到变频器的输出端U、V、W上。
（2）在变频器不使用时，可将断路器断开，起电源隔离作用；当线路出现短路故障时，断路器起保护作用，以免事故扩大。但在正常工作情况下，不要使用断路器启动和停止电动机。
（3）在变频器的输入侧接交流电抗器可以削弱三相电源不平衡对变频器的影响，延长变频器的使用寿命，同时也降低变频器产生的谐波对电网的干扰。
（4）当电动机处于直流制动状态时，电动机绕组呈发电状态，会产生较高的直流电压反送直流电压侧。可以连接直流制动电阻进行耗能以降低高压。
（5）由于变频器输出的是高频脉冲波，所以禁止在变频器与电动机之间加装电力电容器件。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

•FCC: Flux current control （磁通电流控制）控制系统内部有一精确的电流监控系统，可以精确测量参考电机电压的输出电流。因此，可以把总的输出电流分解为磁通分量和转矩分量。磁通分量可控，因此电机的磁通可以优化，适合各种应用场合。其控制性能很高，一般使用在电梯等场合。 •SLVC:sensorlessvector control ( 无速度传感器的矢量控制)矢量控制需观测转子位置及磁通,才可以把电流分解为两部分,再分别控制。无速度传感器的矢量控制可以自己计算出磁通位置，使用范围广。
福大自动化
1
8
变频器的硬件示意图纸
其就是整流把交流电变成直流电、逆变把直流电改变成频率可控的交流电这两部分组成的
福大自动化
1
9
变频器的选型
1)控制方式的选择通用性变频器基本的几种控制方式： •V/f (n=60f1/p, U1≅E1=4.44f1w1k1φ→U1/f1=C1φ, M=CmφI2cosϕ) V/F控制可以设置为一次方和二次方两种控制方式（一般在使用在不会在低速运行、风机水泵类等负载）
福大自动化
主/从控制
1 3
变频器典型应用介绍
对一般工业应用提供优化控制速度调整可满足精确的过程控制，提高产品质量
及产量节约能源。搅拌/混合控制，可提供更好的产品质量. 在传送带控制系统中使用速度跟随和调整功能可
提高产量，稳定运行（食品生产线，罐装线，装配线）压力和流量控制（节能）-泵/风机，液体、气体 PID控制. 多电机控制，负荷平衡（传送带，硬轴连接）
福大自动化
1
4
变频器典型应用介绍
HVAC市场以每年12%的速度快速增长
HVAC
增长的原因
• 人们对舒适性的要求越来越高 • 最优化的能源成本 • 电力控制的需要 • IAQ 标准的执行: Indoor Air Quality • 食品加工业更加严格的行业标准的实施 • 当地政府对HVAC设备采取节能措施的鼓励政策
磁场电流
• 解决：采用变频调速
应用: 瓶装线
• 问题: 突然启动产生倒瓶现象 • 解决 : 采用软启动器
福大自动化
4
变频器典型应用介绍
应用 : 矿石输送带
• 问题: 由于电动机启动时的高峰值电流引起变压器容量和电动机电缆的成本增加
• 解决: 采用软启动器降低电动机的启动电流。
福大自动化
电动机
其中n为转速，f为频率，s为滑差率，p为电机的极对数。
交流电机转速的方法有三种即： 1) 变频调速 2) 变极调速 3) 变转差率调速其中变转差率调速主要包括调压调速、串极调速和滑差电
机调速，这些调速方式调速范围窄、效率低，对电网污染较大，不能满足交流调速应用的广泛需求。而电机的极数
一般是不变的，因此变频调速是一个最好的选择。。
福大自动化
2
变频器的作用
变频器的作用其实只有一个，就是改变交流电机的转速。如果只是需要减少启动电流的话应该选择软启动，否则就是种浪费。
电机要求变速的场合很多，如电梯、风量调节、恒压供水的控制、车床等等均需要变速。
福大自动化
3
变频器典型应用介绍
应用: 铣床
• 问题：进给速度和加工速度是不同的
福大自动化
8
变频器典型应用介绍
SLC5/04
I/O
空罐 LOADER
I/O
I/O
灌装 Station 1
灌装 Station 2
I/O
盖子 Applicator
DULUX 涂料灌装生产线
福大自动化
I/O
PDL
Drive
秤重
合格
不合格
9
变频器典型应用介绍
PIVOT ARM
PIVOT ARM
LINEAR POT POSITION
福大自动化
1
5
HVAC 的概念暖通空调系统
福大自动化
1
6
典型应用于工业建筑领域
水处理 • 离心泵 • 空气压缩机 – 功率范围到 250 kW
空气及制冷压缩机 • 市场需求快速增长 • 功率范围: 15 到 400 kW
福大自动化
1
7
变频器的调速原理
电动机的转速：n=60f(1-s)/p
变频器和软起动器
Motor-Control Solutions
More Powe部分上部分主要介绍变频器的作用，调速原理，
如何进行变频器的选型，有那些主要品牌的变频器中部主要是介绍参数的设定，其中列举1~2 款变频器进行参数设定的介绍下部主要简单介绍下软启动，举例子介绍变频器的典型运用。
福大自动化
1
1
变频器典型应用介绍
对于转矩和速度要求精确控制场合提供优化控制
起重机，电梯，提升机等要求悬停和精确位置控制
造纸机和轧制线（要求精确控制场合）物料处理（要求位置控制和精确进给场合）
福大自动化
1
2
变频器典型应用介绍
L&M 矿山传送带---功能
用户可自定义主机控制方式传送带速度以米/秒设定从机速度限幅窗口控制
5
变频器典型应用介绍
应用: 通风设备，通过调节挡板叶片的开度来改变风量
• 问题 : 很高的功率损耗 • 解决: 采用变频改变流量
福大自动化
6
变频器典型应用介绍
应用: 电梯问题: 舒适度的需要
• 解决：变频器带抱闸控制
i
福大自动化
7
变频器典型应用介绍
项目介绍项目 : 涂料灌装生产线
传送带位置指示运送中涂料不能溢出传送带速度约为14米/分钟定位精度1mm或5个脉冲
TRANSDUCER
DANCER ROLL
LINEAR POT POSITION
TRANSDUCER
LINEAR POT POSITION
TRANSDUCER
DANCER ROLL
张力控制典型运用
福大自动化
1
0
功能
通过滚筒速度 + PID调节实现张力控制
具备点动或传带模式生产线启动/停止联动快速停车喷印控制光纤控制，精确快速 PID调节器可反相可灵活编程
福大自动化
2
0
矢量控制概念
能够独立控制异步电动机的磁场分量和转矩分量，以便得到精确的转矩和电源输出控制。
与直流电动机控制相类似，且控制性能与直流电动机相媲美。
它励直流电动机
福大自动化
2
1
矢量控制的理解直流驱动
3相交流输入
调节器，逻辑控制回路和整流桥触发电路
电枢回路
磁场回路
转矩电流
电枢
