电气设备铭牌汇总

电工责任铭牌
电工责任铭牌是指安装、运行、维护和修理电气设备的电工在工作中应承担的责任和义务的标志，通常由相关监管机构或行业组织制定。

该铭牌上通常会列出电工的姓名、技术资质、执业证书号码、工作单位等信息，以及他们在工作中应遵守的规章制度和安全操作要求。

电工责任铭牌的主要目的是提醒电工在工作中要秉持职业道德，严格执行相关安全标准和规定，确保电气设备的安全运行，并对自己的工作质量负责。

电工在工作现场上悬挂或佩戴责任铭牌，既是对自己责任的承诺，也是向外界展示自己专业能力和资质的标志。

对于使用电气设备的人员来说，看到电工责任铭牌也能够提醒他们注意电气设备的安全使用，及时向电工反映设备故障或问题，共同维护电气安全。

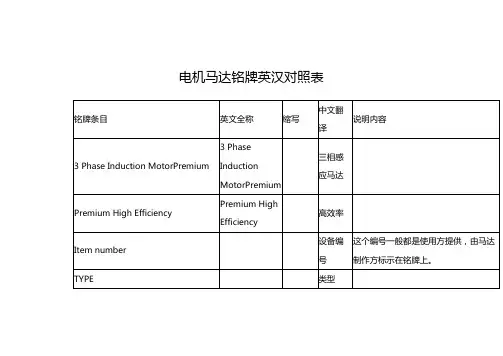

电机马达铭牌英汉对照表
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级
最高允许温度（℃）105 120 130 155 180
绕组温升限值（K）60 75 80 100 125
性能参考温度（℃）80 95 100 120 145
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

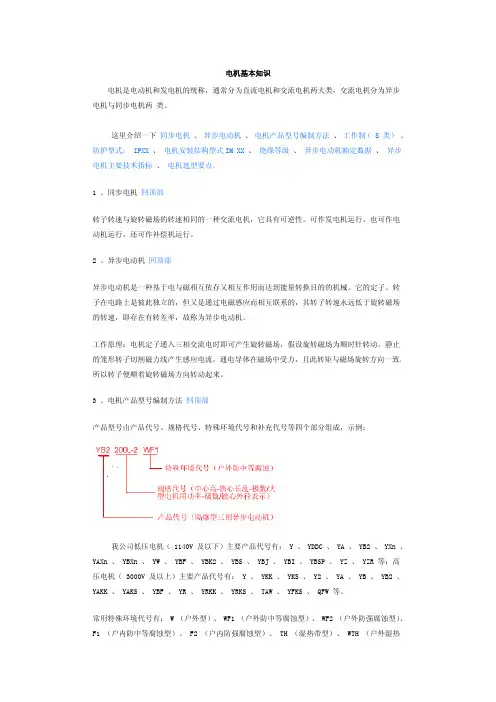

1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR 为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。

132→机座中心高(mm)M →机座长度代号M表示中机座，L表示长机座，S表示短机座W 户外4 磁极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/m in，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。

绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。

三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。

由于磁极是成对出现的，所以电机有2、4、6、8……极之分。

2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为5 0r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。

异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。

异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。

由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。

因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。

所以70年代以前，在要求调速的场合，多用直流电机。

随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。

电动机铭牌暂载率的最新符号表示“断续运行”是电动机在额定负载下，其工作与休止作周期性的交替，用暂载率来表示（即在10min的一上周期内，电动机持续负载运行的时间与周期之比的百分数。

）分为15%、25%、40%和60%四种类型。

如暂载率为25%的电动机，是在一个周期内工作２.5min，停车7.5min普通设备的暂载率为100%。

某些设备的暂载率由最高限制，比如电焊机。

这些设备所谓连续使用（比如24小时）其实还是断断续续的，这些设备的铭牌上都有暂载率的指标。

铭牌上不表暂载率的设备按照100%计算。

诸如电动机之类的用电器都属于电感类设备，这些设备需要考虑功率因数。

一般可以按照0.8计算，但最好加一套功率因数表。

如果你的工地上又变电室，一定要有功率因数表和补偿电容。

千万不要企图将功率因数补偿到1，会引起谐振，很危险的。

暂载率又叫额定负载持续率、负载相对持续系数，是电气设备运行主要技术指标之一，它不仅影响电气设备容量，还影响电气设备的使用寿命。

以电焊机的暂载率为例作一讲解。

焊机暂载率即焊接时间与工作周期之比。

工作周期即为负载时间与休息时间之和。

计算暂载率公式:表示。

式中F-暂载率，t-焊接时间(分钟)，T-焊机电源工作周期(焊接时间与休息时间之和)手工弧焊规定T为5分钟，其他焊接方法，T为1O分钟或5分钟。

FS表示暂载率，部颁标准有15％、25％、40％、60％、80％、100％六种。

又如电厂冷凝器、轨道或自动送丝机、建设工地电气设备等，其容量设计时均需考虑暂载率。

通常焊机容量选取可按照铭牌上所列数据，以FS=65％来确定(使用时FS的百分数越大，焊机容量相应减少)焊机工作时要产生温升，温升过高会烧坏焊机，温升不但与电流大小有关，还与通电时间长短有关。

所以焊机出厂时，铭牌上不但注明额定电流，而且还注明暂载率。

在温升相等情况下，不同的暂载率对应不同的实际工作电流，可用下式换算:。

如某焊机额定输出电流I额定=500(A)，FS额定=60％，要求出任暂载率为80％下允许电流I实为:，其他暂载率下的实际可使用电流如附表。

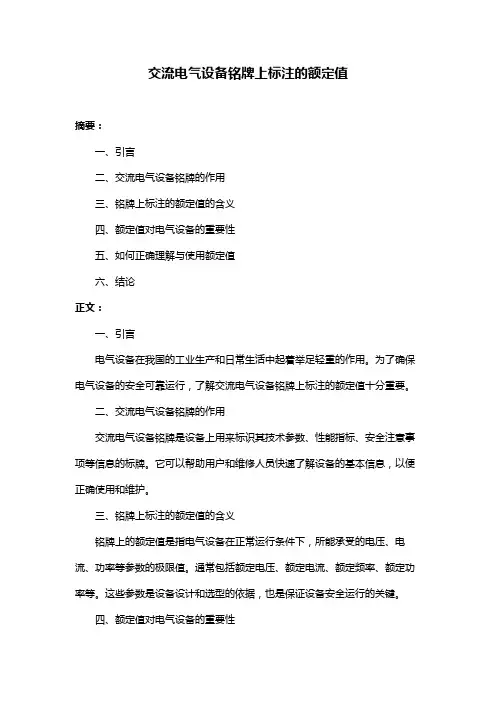

交流电气设备铭牌上标注的额定值
摘要：
一、引言
二、交流电气设备铭牌的作用
三、铭牌上标注的额定值的含义
四、额定值对电气设备的重要性
五、如何正确理解与使用额定值
六、结论
正文：
一、引言
电气设备在我国的工业生产和日常生活中起着举足轻重的作用。

为了确保电气设备的安全可靠运行，了解交流电气设备铭牌上标注的额定值十分重要。

二、交流电气设备铭牌的作用
交流电气设备铭牌是设备上用来标识其技术参数、性能指标、安全注意事项等信息的标牌。

它可以帮助用户和维修人员快速了解设备的基本信息，以便正确使用和维护。

三、铭牌上标注的额定值的含义
铭牌上的额定值是指电气设备在正常运行条件下，所能承受的电压、电流、功率等参数的极限值。

通常包括额定电压、额定电流、额定频率、额定功率等。

这些参数是设备设计和选型的依据，也是保证设备安全运行的关键。

四、额定值对电气设备的重要性
额定值对电气设备的安全运行具有至关重要的意义。

在设备运行过程中，如果实际工作条件超出了额定值的范围，设备可能因过载、短路、过热等问题导致损坏，甚至引发火灾、触电等严重事故。

五、如何正确理解与使用额定值
正确理解与使用额定值，首先要熟悉设备的额定值指标，了解其含义和作用。

在实际使用过程中，应严格按照额定值的要求进行操作，避免超负荷运行。

在设备出现异常情况时，要及时停机检查，防止故障扩大。

六、结论
总之，交流电气设备铭牌上标注的额定值对设备的安全运行具有重要作用。

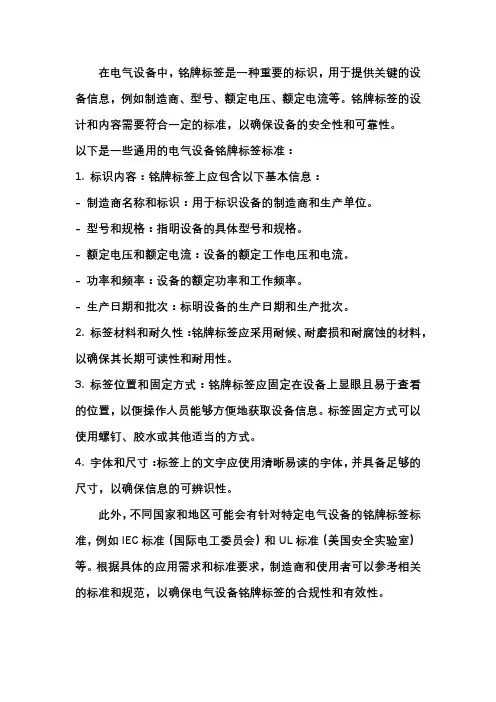

在电气设备中，铭牌标签是一种重要的标识，用于提供关键的设备信息，例如制造商、型号、额定电压、额定电流等。

铭牌标签的设计和内容需要符合一定的标准，以确保设备的安全性和可靠性。

以下是一些通用的电气设备铭牌标签标准：
1. 标识内容：铭牌标签上应包含以下基本信息：
- 制造商名称和标识：用于标识设备的制造商和生产单位。

- 型号和规格：指明设备的具体型号和规格。

- 额定电压和额定电流：设备的额定工作电压和电流。

- 功率和频率：设备的额定功率和工作频率。

- 生产日期和批次：标明设备的生产日期和生产批次。

2. 标签材料和耐久性：铭牌标签应采用耐候、耐磨损和耐腐蚀的材料，以确保其长期可读性和耐用性。

3. 标签位置和固定方式：铭牌标签应固定在设备上显眼且易于查看的位置，以便操作人员能够方便地获取设备信息。

标签固定方式可以使用螺钉、胶水或其他适当的方式。

4. 字体和尺寸：标签上的文字应使用清晰易读的字体，并具备足够的尺寸，以确保信息的可辨识性。

此外，不同国家和地区可能会有针对特定电气设备的铭牌标签标准，例如IEC标准（国际电工委员会）和UL标准（美国安全实验室）等。

根据具体的应用需求和标准要求，制造商和使用者可以参考相关的标准和规范，以确保电气设备铭牌标签的合规性和有效性。

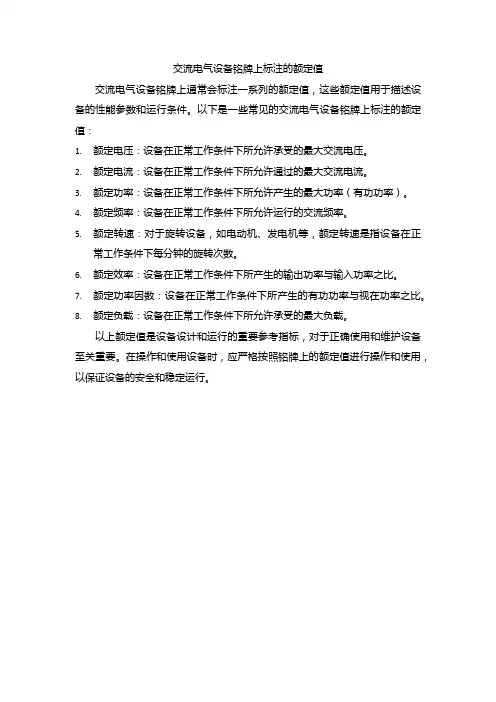

交流电气设备铭牌上标注的额定值
交流电气设备铭牌上通常会标注一系列的额定值，这些额定值用于描述设备的性能参数和运行条件。

以下是一些常见的交流电气设备铭牌上标注的额定值：
1.额定电压：设备在正常工作条件下所允许承受的最大交流电压。

2.额定电流：设备在正常工作条件下所允许通过的最大交流电流。

3.额定功率：设备在正常工作条件下所允许产生的最大功率（有功功率）。

4.额定频率：设备在正常工作条件下所允许运行的交流频率。

5.额定转速：对于旋转设备，如电动机、发电机等，额定转速是指设备在正
常工作条件下每分钟的旋转次数。

6.额定效率：设备在正常工作条件下所产生的输出功率与输入功率之比。

7.额定功率因数：设备在正常工作条件下所产生的有功功率与视在功率之比。

8.额定负载：设备在正常工作条件下所允许承受的最大负载。

以上额定值是设备设计和运行的重要参考指标，对于正确使用和维护设备至关重要。

在操作和使用设备时，应严格按照铭牌上的额定值进行操作和使用，以保证设备的安全和稳定运行。

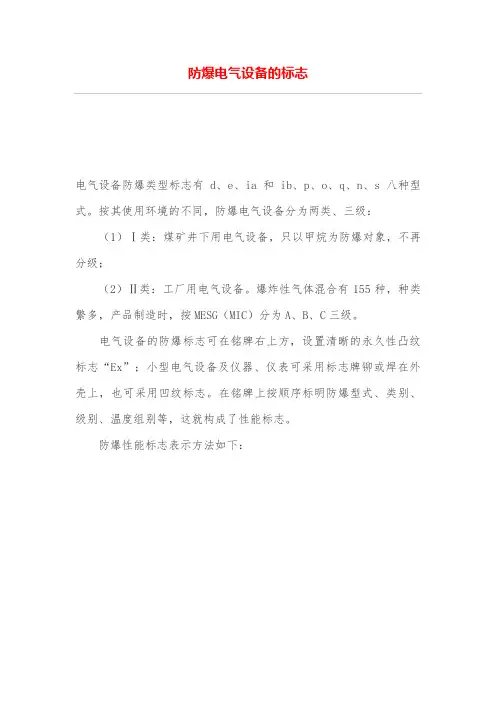

防爆电气设备的标志
电气设备防爆类型标志有d、e、ia和ib、p、o、q、n、s八种型式。

按其使用环境的不同，防爆电气设备分为两类、三级：（1）Ⅰ类：煤矿井下用电气设备，只以甲烷为防爆对象，不再分级；
（2）Ⅱ类：工厂用电气设备。

爆炸性气体混合有155种，种类繁多，产品制造时，按MESG（MIC）分为A、B、C三级。

电气设备的防爆标志可在铭牌右上方，设置清晰的永久性凸纹标志“Ex”；小型电气设备及仪器、仪表可采用标志牌铆或焊在外壳上，也可采用凹纹标志。

在铭牌上按顺序标明防爆型式、类别、级别、温度组别等，这就构成了性能标志。

防爆性能标志表示方法如下：
防爆型电气设备外壳的明显处，须设制清晰的永久性凸纹标志。

设备外壳的明显处须设置铭牌，并可靠固定，铭牌的右上方应有明显的“EX”标志。

完整的防爆标志依次标明防爆型式、类别、级别和组别。

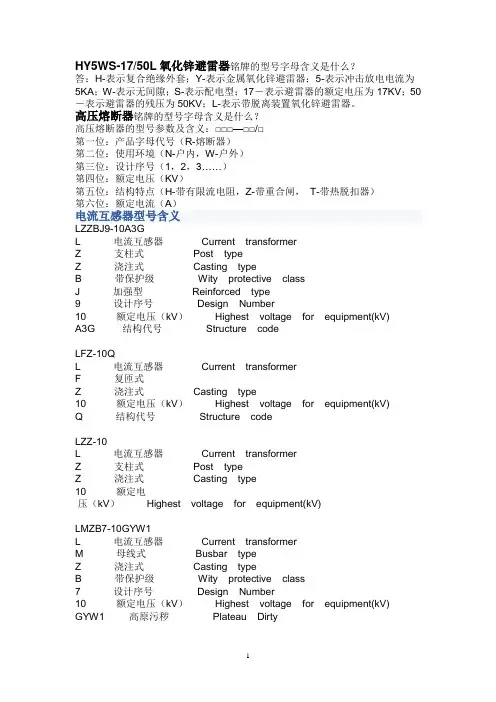

HY5WS-17/50L氧化锌避雷器铭牌的型号字母含义是什么？答：H-表示复合绝缘外套；Y-表示金属氧化锌避雷器；5-表示冲击放电电流为5KA；W-表示无间隙；S-表示配电型；17－表示避雷器的额定电压为17KV；50－表示避雷器的残压为50KV；L-表示带脱离装置氧化锌避雷器。

高压熔断器铭牌的型号字母含义是什么？高压熔断器的型号参数及含义：□□□—□□/□第一位：产品字母代号（R-熔断器）第二位：使用环境（N-户内，W-户外）第三位：设计序号（1，2，3……）第四位：额定电压（KV）第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带热脱扣器）第六位：额定电流（A）电流互感器型号含义LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) GYW1 高原污秽Plateau DirtyLDZB6-10QL 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV) LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart typeZ 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV) Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyPT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区电压互感器型号含义JDZ(X)-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding3,6,10 电压等级（kV） Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty避雷器型号含义代表什么Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。

电压互感器铭牌的解释
电压互感器是电力系统中常见的电气设备，用于将高电压系统中的电压通过互感作用降压为低电压。

在电压互感器上通常会有铭牌，下面是铭牌上常见的信息及其含义的解释：
1.型号：电压互感器的型号，用于区分不同规格型号的互感器。

2.额定电压：电压互感器能够承受的最大电压值，单位为千伏（kV）。

3.额定频率：电压互感器能够正常工作的频率范围，一般为50Hz 或60Hz。

4.变比：电压互感器的变比，即高电压和低电压之间的比值。

例如，一个10kV/110V的互感器，其变比为1:100。

5.准确级别：电压互感器的准确度等级，通常为0.2级、0.5级或1级，表示互感器的测量误差范围。

6.额定容量：电压互感器的额定容量，即互感器能够输出的最大功率。

单位为千伏安（kVA）。

7.制造厂商：电压互感器的制造厂商名称及联系方式。

电压互感器的铭牌提供了互感器的重要信息，对于正确选型和使用电压互感器具有重要的参考价值。

- 1 -。

三相电铭牌内容在电气设备中，三相电铭牌是一项非常重要的标识，它记录了电气设备的基本参数和性能指标，为电气设备的安全运行提供了重要的保障。

下面，我们将按照类别来介绍三相电铭牌的内容。

1. 基本参数三相电铭牌上最基本的参数是额定电压、额定电流、额定频率和额定功率。

这些参数是电气设备的基本特性，也是电气设备的设计和选型的重要依据。

额定电压是指电气设备正常工作时的电压值，额定电流是指电气设备正常工作时的电流值，额定频率是指电气设备正常工作时的频率值，额定功率是指电气设备正常工作时的功率值。

这些参数的正确标注对于电气设备的安全运行至关重要。

2. 电气性能三相电铭牌上还会标注电气设备的一些性能指标，如绝缘等级、保护等级、功率因数等。

绝缘等级是指电气设备的绝缘性能，保护等级是指电气设备的防护等级，功率因数是指电气设备的功率因数值。

这些性能指标的标注可以帮助用户更好地了解电气设备的性能特点，从而更好地使用和维护电气设备。

3. 制造信息三相电铭牌上还会标注电气设备的制造信息，如制造厂家、制造日期、出厂编号等。

这些信息可以帮助用户更好地了解电气设备的制造情况，从而更好地进行维护和保养。

制造信息的标注也是电气设备质量管理的重要环节，可以帮助制造厂家更好地控制产品质量。

4. 安全警示三相电铭牌上还会标注一些安全警示信息，如电气设备的安全使用方法、禁止操作事项、应急处理方法等。

这些安全警示信息可以帮助用户更好地了解电气设备的安全使用方法，从而更好地保障自身的安全。

安全警示信息的标注也是电气设备安全管理的重要环节，可以帮助用户更好地了解电气设备的安全使用方法，从而更好地保障自身的安全。

总之，三相电铭牌是电气设备的重要标识，它记录了电气设备的基本参数和性能指标，为电气设备的安全运行提供了重要的保障。

正确标注三相电铭牌的内容对于电气设备的安全运行至关重要，也是电气设备质量管理和安全管理的重要环节。

三相异步电动机型号：YB160 M-4 WF 出厂编号额定功率 4KW 额定电流 8.8A 功率因数0.85 额定电压 380V LW82db 额定转速 1440r/min 接法Δ防护等级IP55 50HZ 45KG 防爆等级EXdⅡC工作制 S1 绝缘等级 F1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR 为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。

132→机座中心高(mm)M →机座长度代号M表示中机座，L表示长机座，S表示短机座W 户外4 磁极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/m in，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。

绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。

三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。

由于磁极是成对出现的，所以电机有2、4、6、8……极之分。

2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为5 0r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。

异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。

异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。

由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。

表二：第二个标示特性号码（数字）所指的防护程度附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。

每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。

淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。

被试样品放在摆管半圆中心。

摆管沿垂线两边各摆动60°，共120°。

每次摆动(2×120°约4s 。

试验时间：连续淋水10 min 。

b.喷头式淋水试验试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min 试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。
