历年高考电学实验题

电学实验练习题1、（2012海南卷）.图1是改装并校准电流表的电路图，已知表头a 的量程为Ig=600A 内阻为Rg ，A 是标准电流表，要求改装后的电流表量程为I=60mA 。

完成下列填空。

（1） 图1中分流电阻Rp 的阻值为_______。

（2）在电表改装成后的某次校准测量中，a 表的示数如图所是，由此读出流过a 电流表的电流为___mA 。

此时流过分流电阻R 跑的电流为_______mA （保留一位小数） 2、（2012北京高考卷）．（18分）在“测定金属的电阻率”实验中，所用测量仪器均已校准．待测金属丝接入电路部分的长度约为50cm ．（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm （该值接近多次测量的平均值）（2）用伏安法测金属丝的电阻Rx ．实验所用器材为：电池组(电动势为3V ，内阻约1Ω)、电流表(内阻约0.1Ω)、电压表(内阻约3k Ω)、滑动变阻器R(0~20Ω，额定电流2A )、开关、导线若干． 某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下： 由以上数据可知，他们测量Rx 是采用图2中的_________图(选填“甲”或“乙”)．（3）图3SR图2乙甲滑片P 置于变阻器的一端．请根据图(2)所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏．（4）这个小组的同学在坐标纸上建立U 、I 坐标系，如图4所示，图中已标出了测量数据对应的4个坐标点．请在图4中标出第2、4、6次测量数据坐标点，并描绘出线．由图线得到金属丝的阻值R x =___________Ω(保留两位有效数字)．（5）根据以上数据可以估算出金属丝的电阻率约为___________(填选项前的符号)．A ．1×10-2Ω⋅mB ．1×10-3Ω⋅mC ．1×10-6Ω⋅mD ．1×10-8Ω⋅m（6）任何实验测量都存在误差．本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是___________(有多个正确选项)．A ．用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B ．由于电流表和电压表内阻引起的误差属于偶然误差C ．若将电流表和电压表内阻计算在内，可以消除由测量仪表引起的系统误差D ．用U ─I 图像处理数据求金属丝电阻可以减小偶然误差3、（2012四川卷） (2)某学习小组的同学拟探究小灯泡L 的伏安特性曲线，可供选用的器材如下：P R x 图3I /A图4U /V 012210.10.20.30.40.50.6小灯泡L，规格“4.0V．0.7A”；电流表A1，量程3A，内阻约为0.1Ω;电流表A2，量程0.6A，内阻r2=0.2Ω;电压表V，量程3V，内阻rV=9kΩ；标准电阻R1，阻值1Ω；标准电阻R2，阻值3 kΩ;滑动变阻器R，阻值范围O~ 10Ω,；学生电源E，电动势6V，内阻不计；开关S及导线若干。

高考物理电学实验题
实验一：串联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个串联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻依次串联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路两端的电压。

4. 利用欧姆定律，计算出每个电阻的电阻值。

5. 将所有电阻的电阻值相加，得到串联电阻的等效电阻。

实验结果：
实验中，通过测量电路两端的电压，可以得到各个电阻的电阻值。

将这些电阻值相加，得到的结果即为串联电阻的等效电阻。

实验二：并联电阻的等效电阻测量
实验内容：
在直流电路中，测量多个并联电阻的等效电阻。

实验步骤：
1. 首先将多个电阻并联连接起来，形成一个电路。

2. 将电路连接至直流电源，并将电源电压调至适当数值。

3. 利用万用表测量电路的总电流。

4. 利用欧姆定律，测量每个电阻的电压。

5. 利用欧姆定律，计算出每个电阻的电阻值。

6. 将所有电阻的倒数相加，再取倒数，得到并联电阻的等效电阻。

实验结果：
实验中，通过测量电路的总电流和每个电阻的电压，可以计算出各个电阻的电阻值。

将这些电阻值的倒数相加，并取倒数，得到的结果即为并联电阻的等效电阻。

“小灯泡伏安特性”中的功率问题一、实验题1.做“描绘小电珠的伏安特性曲线”实验时，已知所用小电珠的额定电压和额定功率分别为2.5V、1.2W，，实验可供选择的器材如下:a.电流表A1（量程0～0.6A，内阻约5Ω）b.电流表A2（量程0～3A，内阻约0.1Ω）c.电压表V1（量程0～3V，内阻约3kΩ）d.电压表V2（量程0～15V，内阻约2000Ω）e.滑动变阻器R1（阻值0～10Ω，额定电流1A）f.滑动变阻器R2（阻值0～5000Ω，额定电流500mA）g.直流电源的电动势为3.0V，内阻忽略不计h.开关k,导线若干①为了完成实验且尽可能减小实验误差，电流表应选择，电压表应选择，滑动变阻器应选择（填写实验器材前的序号）②请设计合理的电路来完成该实验，把电路图画在方框里。

③实验中，当电压表的示数为U 时，电流表的示数为I，则小电珠电阻的真实值U（填“大于”“等于＂或“小于＂）。

I④通过实验得到多组数据，做出小电珠的伏安特性曲线，如图所示。

如果取两个这样的小电珠并联以后再与一阻值为2.0Ω的定值电阻串联，接在电动势为3.0V、内阻忽略不计的直流电源两端，则每个小电珠消耗的实际功率为W 。

（结果保留两位小数）【答案】a c e 大于0.55（0.53—0.55）【解析】（1）灯泡额定电压是2.5V，电压表应选c；由表中实验数据可知，最大电流为0.49A，电流表选a；为方便实验操作，滑动变阻器应选e；（2）描绘小灯泡伏安特性曲线，电压与电流要从零开始变化，滑动变阻器应采用分压接法；由表中实验数据可知，灯泡最大电阻约为3.7Ω，电压表内阻约为2kΩ，灯泡电阻阻值远小于电压表内阻，电流表应采用外接法，电路图如图所示：（3）由于电压表的分流作用，所以电流表的示数比流经灯泡的电流偏大，故根据欧姆定律R =U测量电阻偏小，即计算得到的小电珠的电阻值IU小于真实值；则小电珠电阻的真实值大于。

I（4）将定值电阻与电源等效为内阻为2.0Ω，电动势为3.0V 的电源，由闭合电路欧姆定律得：U＝3.0﹣2.0I，将路端电压与电流的关系图象作入图象中，如图所示：由图可知，U＝1.28V，I＝0.43A，所以灯泡的实际功率为：P =UI = 0.55W2.在“描绘小灯泡的伏安特性曲线”实验中，实验室提供了如下器材：A．小灯泡(3V，1．8W)B.电压表(量程3V，内阻约为20kΩ)C.电流表(量程0.6A，内阻约为0．2Ω)D．滑动变阻器(0～10Ω，2A)E.电源(电动势3V，内阻不计)F.开关及导线若干，坐标纸实验中要求小灯泡上的电压从零开始测量尽可能准确，调节测量多组对应的U、I 值。

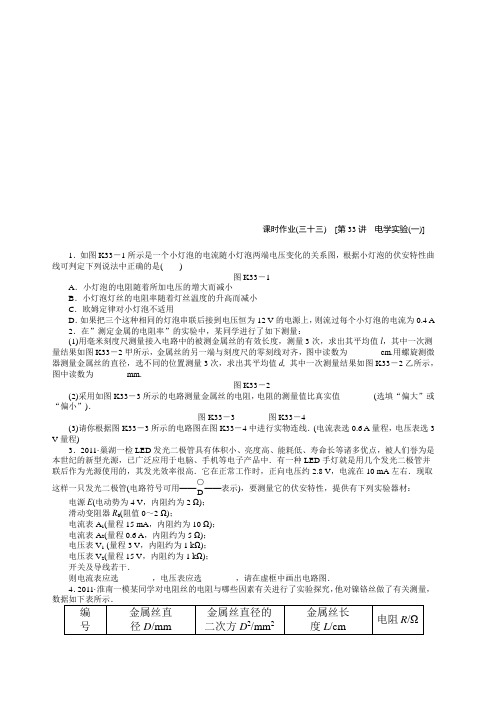

课时作业(三十三)[第33讲电学实验(一)] 1．如图K33－1所示是一个小灯泡的电流随小灯泡两端电压变化的关系图，根据小灯泡的伏安特性曲线可判定下列说法中正确的是()图K33－1A．小灯泡的电阻随着所加电压的增大而减小B．小灯泡灯丝的电阻率随着灯丝温度的升高而减小C．欧姆定律对小灯泡不适用D．如果把三个这种相同的灯泡串联后接到电压恒为12 V的电源上，则流过每个小灯泡的电流为0.4 A 2．在”测定金属的电阻率”的实验中，某同学进行了如下测量：(1)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，测量3次，求出其平均值l，其中一次测量结果如图K33－2甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d, 其中一次测量结果如图K33－2乙所示，图中读数为________mm.图K33－2(2)采用如图K33－3所示的电路测量金属丝的电阻，电阻的测量值比真实值________(选填“偏大”或“偏小”)．图K33－3图K33－4(3)请你根据图K33－3所示的电路图在图K33－4中进行实物连线．(电流表选0.6 A量程，电压表选3 V量程)3．2011·巢湖一检LED发光二极管具有体积小、亮度高、能耗低、寿命长等诸多优点，被人们誉为是本世纪的新型光源，已广泛应用于电脑、手机等电子产品中．有一种LED手灯就是用几个发光二极管并联后作为光源使用的，其发光效率很高．它在正常工作时，正向电压约2.8 V，电流在10 mA左右．现取这样一只发光二极管(电路符号可用——○D——表示)，要测量它的伏安特性，提供有下列实验器材：电源E(电动势为4 V，内阻约为2 Ω)；滑动变阻器R0(阻值0～2 Ω)；电流表A1(量程15 mA，内阻约为10 Ω)；电流表A2(量程0.6 A，内阻约为5 Ω)；电压表V1 (量程3 V，内阻约为1 kΩ)；电压表V2(量程15 V，内阻约为1 kΩ)；开关及导线若干．则电流表应选________，电压表应选________，请在虚框中画出电路图．4．2011·淮南一模某同学对电阻丝的电阻与哪些因素有关进行了实验探究，他对镍铬丝做了有关测量，____________mm，并把对应的D2数据填入表中相应位置．图K33－5(2)图乙是他测量金属丝电阻的备选原理图，则该同学应选择电路________(选填“A”或“B”)进行测量，根据所选的原理图在图丙中用笔画线代替导线，将图中的仪器连接成完整的实验电路．(3)请你认真分析表中数据，写出电阻R与L、D间的关系式R＝__________(比例系数用k表示)，并求出比例系数k＝________Ω·m(结果保留三位有效数字)．5．测一阻值约1 Ω的电阻丝R x的阻值，为较准确测量，要求多测几组数据．实验室供选择的器材有：电源E(电动势约1.5 V，内阻可忽略)；电流表A1(量程0～0.2 A，内阻约0.5 Ω)；电流表A2(量程0～0.01 A，内阻约0.05 Ω)；电压表V1(量程3.0 V，内阻非常大)；电压表V2(量程15.0 V，内阻非常大)；滑动变阻器R(0～10 Ω)；电阻箱R0(0～99.99 Ω)；开关S与导线若干．(1)某实验小组的同学设计了如图K33－6所示的电路图来测量R x，该电路有不妥或不符合要求之处，请指出其中的两处：①________________________________________________________________________；②________________________________________________________________________.图K33－6(2)请将你设计的测量电路图画在虚线框内，并标明所选器材符号．用测得的物理量计算R x的公式是R x＝________；式中各物理量的物理意义是________________________________________________________________________．6．在“测定金属丝的电阻率”的实验中，若用欧姆表粗测得知电阻丝R x的阻值约为4 Ω，为较精确地测量金属丝的电阻，并要求金属丝发热功率P<1.25 W，需要另行设计电路进行测量，实验室备有的部分仪器有：A．电动势6 V的电池组E；B．两挡电流表A(量程0～0.6 A，内阻0.13 Ω；量程0～3.0 A，内阻0.025 Ω)；C．两挡电压表V(量程0～3.0 V，内阻3 kΩ；量程0～15 V，内阻15 kΩ)；D．滑动变阻器R1(0～100 Ω，最大允许电流1 A)；E．滑动变阻器R2(0～20 Ω，最大允许电流1 A)．(1)上述器材中，滑动变阻器应选用________．(2)在虚线框内画出实验电路图．(3)实验时，电流表、电压表指针位置如图K33－7甲所示；螺旋测微器测金属丝的直径、米尺测金属丝的长度如图乙所示，由图可知各物理量的测量值为：金属丝直径的测量值d＝________mm；金属丝长度的测量值L＝________cm.根据上述数据，可以计算出所测金属丝的电阻率ρ＝________Ω·m(计算结果保留两位有效数字)．甲乙图K33－77．用以下器材测量待测电阻R x的阻值，测量电路如图K33－8所示：图K33－8待测电阻R x：阻值约为100 Ω；电源E：电动势约为6.0 V，内阻忽略不计；电流表1：量程50 mA，内阻r1＝20 Ω；电流表2：量程300 mA，内阻r2约为4 Ω；定值电阻R0：阻值为20 Ω；滑动变阻器R：最大阻值为10 Ω；单刀单掷开关S、导线若干．(1)电路图中的电流表A1应该选择电流表________(选填“1”或“2”)，开关S闭合前，滑动变阻器R滑片应该移到________(选填“A”或“B”) 端．(2)若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测得量表示R x的表达式为R x＝_______________.8．2011·金山模拟某同学利用电流、电压传感器描绘小灯泡的伏安特性曲线，采用了如图K33－9甲(1)图甲中矩形框1中应接________，矩形框2中应接________，矩形框3中应接________．(均选填“电流传感器”、“电压传感器”或“小灯泡”)图K33－10(2)在图乙中画出小灯泡的U－I图线．(3)把与本题中相同的两个灯泡接到如图K33－10所示的电路中，若电源电动势E＝4.5 V，内阻不计，定值电阻R＝10 Ω，此时每个灯泡的实际功率是________ W．(结果保留两位有效数字)课时作业(三十四)[第34讲电学实验(二)] 1．2012·浦东模拟如图K34－1甲所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是乙图中的()甲A B C D乙图K34－12．如图K34－2所示为根据实验数据画出的电池的路端电压U随电流I变化的图线，由图可知，该电池的电动势E＝________V，内阻r＝________Ω.如图K34－4所示的图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝_______V，r＝_______Ω.图K34－3图K34－44．某同学用一多用电表测量电阻时，感觉测得的结果不够准确，经反复检查、测量，发现测量方法正确，且表头没有问题，怀疑是欧姆挡的中值电阻(即内阻)不准确．已知该多用电表的欧姆挡的中间刻度为“30”，现有器材如下：A．电流表：有0.6 A、3 A两个量程；B．电压表：有3 V、15 V两个量程；C．滑动变阻器：最大阻值100 Ω；D．电源：电动势1.5 V；E．电阻箱：0～9 999.9 Ω；F．开关、导线．(1)请设计一个最简单的方法测量该多用电表×10挡的中值电阻(简述测量过程)．(2)若实验测得的值为350 Ω，则用该挡测量电阻时测得的值总是偏________．5．2011·海淀模拟多用电表是实验室和生产实际中常用的测量仪器．现使用多用电表测某段导体的电阻．(1)主要的操作过程分以下三个步骤，请填写第②步操作．①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择电阻挡“×10”；②_________________________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻．(2)采用上述的操作步骤后，多用电表的示数如图K34－5所示，则该段导体的电阻测量值为________Ω.图K34－56．2011·石景山模拟为了测量某电池的电动势E(约为3 V)和内阻r，可供选择的器材如下：A．电流表G1(2 mA,100 Ω)；B．电流表G2(1 mA，内阻未知)；C．电阻箱R1(0～999.9 Ω)；D．电阻箱R2(0～9999 Ω)；E．滑动变阻器R3(0～10 Ω，1 A)；F．滑动变阻器R4(0～1000 Ω，10 mA)；G．定值电阻R0(800 Ω，0.1 A)；图K34－7H．待测电池；I．导线、开关若干．(1)采用如图K34－6所示的电路测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：G2的内阻等于12__________Ω.图K34－6图K34－8(2)在现有器材的条件下，测量该电池电动势和内阻，采用如图K34－8所示的电路．在给定的器材中，图中滑动变阻器①应该选用______，电阻箱②应该选用_______(均填写器材后面的代号)．用笔画线代替导线，完成图K34－9中实物电路的连接．图K34－97．用如图K34－10所示的电路测量电源的电动势E和内阻r.图K34－10提供的器材有：保护电阻R0(准确阻值是50 Ω)、电阻箱R1(0～100 Ω)、电阻箱R2(0～200 Ω)、电源(电动势约1.5 V，内阻约1 Ω)、单刀单掷开关S1和单刀双掷开关S2、导线若干．供选择的器材有：电流表A1(量程6 mA)、电流表A2(量程60 mA)、电流表A3(量程0.6 A)．(1)电流表应该选________．(2)实验操作步骤是：闭合开关S1，电阻箱R1选取合适的阻值，________，读取并记录________；电阻箱R2选取合适的阻值，保持开关S1闭合，________，读取并记录________．(明确写出读取并记录的物理量的名称和符号)(3)电动势表达式E＝________，内阻表达式r＝________.[用已知和(2)中读取并记录的物理量的符号表示]8．两位同学在实验室利用如图K34－11所示的电路测定值电阻R0、电源的电动势E和内阻r，调节滑动变阻器的滑片P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录电流表A和电压表V2的测量数据．并根据数据描绘了如图K34－12所示的两条U－I直线．回答下列问题：图K34－11图K34－12(1)根据甲、乙两同学描绘的直线，可知()A．甲同学是根据电压表V1和电流表A的数据B．甲同学是根据电压表V2和电流表A的数据C．乙同学是根据电压表V1和电流表A的数据D．乙同学是根据电压表V2和电流表A的数据(2)图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑片P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为0.5 WD．电源的效率达到最大值(3)根据图K34－12，可以求出定值电阻R0＝______Ω，电源电动势E＝________V，内阻r＝________Ω.(4)该电路中电流表的读数能否达到0.6 A，试说明理由．课时作业(三十五)A[第35讲电学实验综合] 1．某同学要测量一新材料制成的均匀圆柱体的电阻率ρ.完成下列部分步骤：(1)用游标为20分度的卡尺测量其长度，如图K35－1甲所示，由图可知其长度为______________mm.甲乙图K35－1(2)用螺旋测微器测量其直径，如图K35－1乙所示，由图可知其直径为_________mm.(3)用多用电表的电阻“×10”挡按正确的操作步骤测此圆柱体的电阻，表盘的示数如图K35－2所示，则该电阻的阻值约为________Ω.图K35－2(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱体电阻R；电流表A1(量程0～4 mA，内阻约50 Ω)；电流表A2(量程0～10 mA，内阻约30 Ω)；电压表V1(量程0～3 V，内阻约10 kΩ)；电压表V2(量程0～15 V，内阻约25 kΩ)；直流电源E(电动势4 V，内阻不计)；滑动变阻器R1(阻值范围0～15 Ω，允许通过的最大电流2.0 A)；滑动变阻器R2(阻值范围0～2 kΩ，允许通过的最大电流0.5 A)；开关S，导线若干．为使实验误差较小，要求测得多组数据进行分析，请在虚线框中画出测量的电路图，并标明所用器材的代号．2．2011·海淀一模某同学对实验室的一个多用电表中的电池进行更换时，发现里面除了一节1.5 V的干电池外，还有一个方形的层叠电池．为了测定层叠电池的电动势和内电阻，实验室中提供如下器材：A．电流表A1(满偏电流10 mA，内阻10 Ω)；B．电流表A2 (0～0.6～3 A，内阻未知)；C．滑动变阻器R0(0～100 Ω，1.0 A)；D．定值电阻R(阻值990 Ω)；E．开关S与导线若干．(1)该同学根据现有的实验器材，设计了如图K35－3所示的电路，请按照电路图在图K35－4的实物图中完成连线．图K35－3图K35－4(2)该同学根据上述设计的实验电路测出多组数据，绘出如图K35－5所示的I1－I2图线(I1为电流表A1的示数，I2为电流表A2的示数)，则由图线可以得到被测电池的电动势E＝________V，内阻r＝________Ω.(保留两位有效数字)．图K35－53．有一种特殊的电池，它的电动势E约为9 V，内阻r约为50 Ω，该电池允许输出的最大电流为50 mA.某同学利用如图K35－6甲所示的电路进行实验测定这个电池的电动势和内阻，图中电压表的内阻很大，对电路的影响可不考虑，R为阻值范围0～9999 Ω的电阻箱，定值电阻R0是保护电阻．甲乙图K35－6(1)实验室备有的定值电阻R0有以下几种规格：A．10 Ω，2.5 W B．100 Ω，1.0 WC．200 Ω，1.0 W D．2000 Ω，5.0 W本实验中应选用________(填字母代号)．(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电压表的示数，改变电阻箱阻值，取得多组数据，作出了如图K35－6乙所示的图线(已知该直线的截距为0.1 V－1)．根据该同学所作出的图线可求得该电池的电动势E＝________V，内阻r＝________ Ω.4．现有如下器材：电源，滑动变阻器，电流表A1(0～200 mA，内阻约11 Ω)，电流表A2(0～300 mA，内阻约为8 Ω)，定值电阻R1＝24 Ω，R2＝12 Ω，开关一个，导线若干．某同学为了测量A1的内阻，设计了图K35－7中A、B、C、D四套方案进行实验，其中最佳的方案是________，若用此方案测得A1、A2示数分别为180 mA和270 mA，则A1的内阻为________Ω.A BC D图K35－75．某同学用电流表A(0～200 mA，内阻为12 Ω)，电阻箱R(最大阻值9.9 Ω)，定值电阻R0＝6.0 Ω，一个开关和若干导线来测量一个电源(电动势E约为6.2 V，内阻r约为2.1 Ω)的电动势及内阻．请在虚线框中画出设计电路图．若记录实验中电阻箱的阻值R和对应的A示数的倒数，得到多组数据后描点作出R－1I图线如图K35－8所示，则该电源的电动势E＝________V，内阻r＝________Ω.(结果保留两位有效数字)图K35－8 6．2011·宁波模拟在把电流表改装为电压表的实验中，提供的器材有：A．电流表(量程0～100 μA，内阻几百欧)；B．标准电压表(量程0～3V)；C．电阻箱(0～9999 Ω)；D．滑动变阻器(0～50 Ω，额定电流1.5 A)；E．滑动变阻器(0～100 kΩ，额定电流0.5 A)；F．电源(电动势6 V，有内阻)；G．电源(电动势2 V，内阻很小)；H．开关两只，导线若干．(1)该实验首先要用半偏法测出电流表的内阻，如果采用如图K35－9甲所示的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R1应选用________，可变电阻R2应选用________，电源应选用________．(填器材前的字母)图K35－9(2)实验时，先闭合S1，调节R1使电流表满偏，再闭合S2，保持R1不变而调节R2使电流表半偏，读出R2此时的数值即为电流表内阻的测量值，此测量值与电流表的真实值相比________(选填“偏大”、“偏小”或“相等”)．(3)图乙提供了将电流表改装为电压表并将改装电压表与标准电压表进行核对所需的器材，核对时要求对改装表量程范围(0～3 V)内每隔0.5 V均进行核对，请将实验器材按以上要求用连线连接成实验电路．7．2011·海南模拟(1)一多用电表的欧姆挡有三个倍率，分别是“×1”、“×10”、“×100”．用“×10”挡测量某电阻时，操作步骤正确，而表头指针偏转角度很小，为了较准确地进行测量，应换用“________”挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是____________．若补上该步骤后测量，表盘的示数如图K35－10甲所示，则该电阻的阻值是________Ω.若将该表选择旋钮置于25 mA挡，表盘的示数仍如图甲所示，则被测电流为________ mA.图K35－10(2)要精确测量一个阻值约为5 Ω的电阻R x，实验提供下列器材：电流表A1 (量程为100 mA，内阻r1约为4 Ω)；电流表A2 (量程为500 μA，内阻r2＝750 Ω)；电池E(电动势E＝1.5 V，内阻很小)；滑动变阻器R0(阻值约为0～10 Ω)；开关S，导线若干．①请设计一个测定电阻R x的电路图，画在虚框线中．②根据你设计的电路图，将图乙中的实物连成实验电路．③根据某次所测量值写出电阻R x的表达式：R x＝__________.课时作业(三十五)B[第35讲电学实验综合] 1．2011·锦州模拟用如图K35－11甲所示的电路测量一节蓄电池的电动势和内电阻．蓄电池的电动势约为2 V，内阻很小，所以串联一个R0＝4 Ω的保护电阻．根据实验数据作出U－I图象如图乙所示，则蓄电池的电动势E＝________V，内阻r＝________Ω.甲乙图K35－112．某同学在做用多用电表测电阻的实验中：(1)用多用电表的欧姆挡测电阻前，发现该表无法调零，于是他用一节使用很久的旧电池替换下多用电表的电池．调零后正确测量，测得某电阻器的电阻为102 Ω，则该测量值比真实值__________(选填“偏大”、“偏小”或“准确”)．(2)换用新电池后，用“×10 Ω”挡测量某电阻时发现指针偏转角度过大，应该换用________(选填“×1 Ω”或“×100 Ω”)挡，换挡后测量前先要__________．图K35－12(3)如图K35－12所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，图K35－13是多用表表盘指针在测量时的偏转位置．图K35－13若是用A挡测量，则读数为________________________________________________________________________；若是用B挡测量，则读数为________________________________________________________________________；若是用C挡测量，则读数为________________________________________________________________________．3．(1)从3个固定电阻中只选用1个，与其他器材一起组成测量电路，请在虚线框内画出测量电路的原理图(要求电路中各器材用题中给定的符号标出)．(2)写出实验中必须记录的数据(用符号表示)，并指出各符号的意义________________________________________________________________________________________________________________________________________________.(3)用(2) 中记录的数据写出待测电压表内阻的表达式为R V1＝________.4．2011·苏北联考某同学到实验室做“测电源电动势和内阻”的实验时，发现实验台上有以下器材：待测电源(电动势约为4 V，内阻约为2 Ω)；一个阻值未知的电阻R0；电压表(内阻很大，有5 V、15 V两个量程)两块；电流表(内阻约为5 Ω，量程500 mA)；滑动变阻器A(0～20 Ω，3 A)；滑动变阻器B(0～200 Ω，0.2 A)；开关一个，导线若干．该同学想在完成学生实验“测电源电动势和内阻”的同时测出定值电阻R0的阻值，设计了如图K35－14所示的电路．实验时他用U1、U2、I分别表示电表V1、V2、A的读数．在将滑动变阻器的滑片移动到不同位置时，记录了U1、U2、I的一系列值．其后他在两张坐标纸上各作了一个图线来处理实验数据，并计算了电源电动势、内阻以及定值电阻R0的阻值．图K35－14根据题中所给信息解答下列问题：(1)电压表V1接入电路时应选择的量程是________，滑动变阻器应选择_________(填器材代号“A”或“B”)．(2)在坐标纸上作图线时，用来计算电源电动势和内阻的图线的横坐标轴、纵坐标轴分别应该用________、__________表示；用来计算定值电阻R0的图线的横坐标轴、纵坐标轴分别应该用________、__________表示．(填“U1、U2、I”或由它们组成的算式)(3)若实验中的所有操作和数据处理均无错误，实验中测得的定值电阻R0的值________(选填“大于”、“小于”或“等于”)其真实值．5．如图K35－15甲所示，R1、R2为定值电阻，R3为滑动变阻器，三个电阻采用如图甲所示的方式接在电源上，已知R1＝3 Ω、R2＝12 Ω.现利用电压传感器(相当于电压表)和电流传感器(相当于电流表)研究R3上的电压与电流变化关系，任意滑动R3上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U－I图象为如图乙所示的一条直线(实线部分)．试求：甲乙图K35－15(1)电源的电动势和内电阻；(2)R3的最大阻值；(3)R3消耗的最大功率．6．有一个小灯泡上标有“4 V,2 W”的字样，现在要用伏安法测绘这个小灯泡的伏安特性曲线．(1)为使实验误差尽量减小，要求从零开始多取几组数据，请在下面的虚线框中画出实验电路图．图K35－16(2)通过实验得到的数据画出了该小灯泡的伏安特性曲线，如图K35－16所示．若用电动势为4.0 V、内阻为8 Ω的电源直接给该小灯泡供电，则该小灯泡的实际功率是________W.(3)P为伏安特性曲线上的一点，PN为图线上P点的切线，下列说法中正确的是()A．随着所加电压的增大，小灯泡的电阻增大B．随着所加电压的增大，小灯泡的电阻减小C．对应P点，小灯泡的电阻约为5.33 ΩD．对应P点，小灯泡的电阻约为24.0 Ω7．2011·扬州模拟为了较为精确测量某一定值电阻的阻值，兴趣小组先用多用电表进行粗测，后用伏安法精确测量．现准备了以下器材：A．多用电表；B．电压表V1：量程6 V，内阻约10 kΩ；C．电压表V2：量程15 V，内阻约20 kΩ；D．电流表A1：量程0.6 A，内阻约0.2 Ω；E．电流表A2：量程3 A，内阻约0.02 Ω；F．电源：电动势E＝9 V；G．滑动变阻器R1：最大阻值10 Ω，额定电流2 A；H．导线、开关若干．(1)在用多用电表粗测时，该兴趣小组首先选用“×10”欧姆挡，此时欧姆表的指针位置如图K35－17甲所示，为了减小误差，多用电表的选择开关应换用________欧姆挡；按操作规程再次测量该待测电阻的阻值，此时欧姆表的指针位置如图乙所示，其读数是________________________________________________________________________Ω.甲乙图K35－17(2)在用伏安法精确测量时，要求待测电阻的电压从零开始连续调节，则要完成测量，应选择的器材是_________ (填器材前面的字母代号)，请在虚框内画出实验电路图．。

恒定电流实验复习题（44道电学实验题）一、电阻的测量㈠“安安”法“安安”法是利用两块电流表测电阻的一种方法，这一方法的创新思维是运用电流表测电压（或算电压），此方法适用于电压表不能用或没有电压表等情形。

设计电路时除考虑电流表的量程外，还要考虑滑动变阻器分压与限流的连接方式。

2.1利用“安安”法测电流表的内阻1、从下列器材中选出适当的实验器材，设计一个电路来测量电流表A 1的内阻r 1，要求方法简捷，有尽可能高的精确度，并测量多组数据。

（1）画出实验电路图：标明所用器材的代号。

（2）若选取测量中的一组数据来计算r 1，则所用的表达式r 1= ，式中各符号的意义是： 。

器材（代号）与规格如下：电流表A 1，量程10mA ，内阻待测（约40Ω）；电流表A 2，量程500μA ，内阻r 2=750Ω；电压表V ，量程10V ，内阻r 2=10k Ω电阻R 1，阻值约为100Ω；滑动变阻器R 2，总阻值约50Ω；电池E ，电动势1.5V ，内阻很小；电键K ，导线若干。

分析与解：大多数考生看到此题，第一感觉考虑的就是伏安法，由于没有考虑电表的量程，当然做不正确。

少数考生想到要满足“有尽可能高的精确度”的条件，认为电压U 的测定，不能选量程是10V 的电压表。

因为电流表两端允许施加的最大电压约为0.4V ，因而电压表不能准确测出电流表的两端的电压，但由于缺乏创新精神，想不出其他方法，也做不正确。

只有极少数有“安安”法新思路的考生才能做正确。

答案：将电流表A 2并联在电流表A 1的两端，利用电流表测量电压；要满足“多测几组数据”，滑动变阻器R 2采用分压接法；实验电路如图3所示，其表达式2211I r r I ，式中I 1、I 2、r 1、r 2分别表示通过电流表A 1、A 2的电流和它们的内阻。

2.2利用“安安”法测定值电阻的阻值2、用以下器材测量一待测电阻的阻值。

器材（代号）与规格如下：电流表A 1（量程250mA ，内阻r 1为5Ω）；标准电流表A 2（量程300mA ，内阻r 2约为5Ω）；待测电阻R 1（阻值约为100Ω），滑动变阻器R 2（最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω），单刀单掷开关S ，导线若干。

电学实验1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。

其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。

①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条内部断开的导线。

为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。

②排除故障后，该小组顺利完成实验。

通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。

由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。

【答案】①aa'bb'②1.41（1.36~1.44均可）0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。

2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32A）；电压表V d V（量程3 V，内阻3 kΩ）；电流表A d（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。

（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

（2）实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。

高考电学实验题专项训练一、实验题1．在伏安法测电阻的实验中，提供以下实验器材：电源E（电动势约6V，内阻约1Ω），待测电阻x R（阻值小于10Ω），电压表V（量程3V，内阻约3kΩ），电流表A（量程0.6A，内阻约1Ω），滑动变阻器（最大阻值20Ω），单刀开关1S，单刀双掷开关2S，导线若干。

某同学利用上述实验器材设计如图所示的测量电路。

回答下列问题：（1）闭合开关1S前，滑动变阻器的滑片P应滑到___________（填“a”或“b”）端；（2）实验时，为使待测电阻的测量值更接近真实值，应将2S拨向___________（填“c”或“d”）；在上述操作正确的情况下，引起实验误差的主要原因是___________（填正确选项前的标号）；A．电流表分压B．电压表分流C．电源内阻分压（3）实验时，若已知电流表的内阻为1.2Ω，在此情况下，为使待测电阻的测量值更接近真实值，应将2S拨向___________（填“c”或“d”）；读得电压表的示数为2.37V，电流表的示数为0.33A，则x R ___________Ω（结果保留两位有效数字）。

2．小明同学打算估测5个相同规格电阻的阻值。

现有一个量程为0.6 A的电流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻（用作保护电阻），开关S和导线若干。

他设计了如图（a）所示的电路，实验步骤如下：第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。

第二步∶取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0。

第三步∶取下定值电阻R 0，将n 个（n=1，2，3，4，5）待测电阻串联后接入A 、B 之间，记下串联待测电阻的个数n 与电流表对应示数I n 。

请完成如下计算和判断∶（1）根据上述第二步，01I 与R 0、R 1、E 、r 的关系式是01I =___________。

一、伏安特性曲线1. 某物理学习小组的同学在研究性学习过程中，用伏安法研究某电子元件R1（6V，2.5W）的伏安特性曲线，要求多次测量并尽可能减小实验误差，备有下列器材A．直流电源（6V，内阻不计）B．电流表G（满偏电流3mA，内阻10Ω）C．电流表A（0～0.6A，内阻未知）D．滑动变阻器R（0～20Ω，5A）E．滑动变阻器R′（0～200Ω，1A）F．定值电阻R0（阻值为1990Ω）G．开关与导线若干①根据题目提供的实验器材，请你设计测量电子元件R1伏安特性曲线的电路原理图（R1可用“”表示）（请画在图1方框内）②在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用（填写器材前面的字母序号）。

③将上述电子元件R1和另一个电子元件R2接入如图2所示的电路中，他们的伏安特性曲线分别如图3中oa、ob所示，电源的电动势E＝7.0V，内阻忽略不计，调节滑动变阻器R3，使电子元件R1和R2消耗的电功率恰好相等，则此时电子元件R1的阻值为Ω，R3接入电路的阻值为Ω（结果保留两位有效数字）。

2.(2017·新课标I)某同学研究小灯泡的伏安特性，所使用的器材有:小灯泡L(额定电压3.8V,额定电流0.32A)、电压表V(量程3V,内阻3Ωk)、电流表A(量程0.5A，内阻0.5Ω)、固定电阻R(阻值1000Ω)、滑动变阻器R(阻值0～9.0Ω)、电源E(电动势5V,内阻不计)；开关S；导线若干.(1)实验要求能够实现在0～3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

(2)实验测得该小灯泡伏安特性曲线如图（a）所示。

由实验曲线可知，随着电流的增加小灯泡的电阻 _________(填“增大”“不变”或“减小")，灯丝的电阻率______(填“增大”“不变”或“减小”)(3)用另一电源E(电动势4V,内阻1.00 )和题给器材连接成图(b)所示的电路图，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。

高考物理电学实验真题
今年高考物理试题一到电学实验，考查学生对电路原理的理解和实
验操作能力。

下面我们来看一下具体的试题内容及解析。

第一题：实验装置如图所示，小灯泡发光。

\\
实验装置图中连有一台电池和一根导线。

这种电路称为“串联电路”，电流从电源的正极进入电路，经过每个元件后再返回电池的负极。

因此，无论是在小灯泡内部还是外部观察，小灯泡都会发光。

第二题：小灯泡接在直流电路中，变换电路连接情况如图所示，
A,B两位置之间穿过电流强度范围为零。

\\
根据电流的定义：电流是电荷在单位时间内通过导线横截面积的多少。

在A和B两位置之间电流强度为零，说明这两点之间没有电荷通过，即电路中断。

因此，只有当变换开关接通时，电路才是通的。

第三题：做电学实验时，注意事项如下：\\
1. 使用绝缘性能良好的导线，避免短路或漏电现象。

2. 接线前确保电源处于关闭状态，避免触电危险。

3. 接触元件表面的金属部分时，避免直接用手触摸电路，以免产生
电击。

4. 在实验室内不要随意把手伸入电路中，以确保安全。

总结：高考物理电学实验真题考查了学生对电路的基本结构和运行原理的理解，以及实验操作的规范性和安全性。

学生在备战高考时，应该比较熟悉这方面的知识，做好实验前的准备工作，遵守实验室规定，确保实验的顺利进行。

希望同学们在考试中取得理想的成绩！。

知识十四电学实验1.(2022·全国甲卷)某同学要测量微安表内阻,可利用的实验器材有:电源E (电动势1.5V,内阻很小),电流表(量程10mA,内阻约10Ω),微安表(量程100μA,内阻R g 待测,约1kΩ),滑动变阻器R (最大阻值10Ω),定值电阻R 0(阻值10Ω),开关S,导线若干。

(1)将图中所示的器材符号连线,画出实验电路原理图;(2)某次测量中,微安表的示数为90.0μA,电流表的示数为9.00mA,由此计算出微安表内阻R g =Ω。

【解析】(1)为了准确测出微安表两端的电压,可以让微安表与定值电阻R 0并联,再与电流表串联,通过电流表的电流与微安表的电流之差,可求出流过定值电阻R 0的电流,从而求出微安表两端的电压,进而求出微安表的内电阻,由于电源电压过大,并且为了测量多组数据,滑动变阻器采用分压式解法,实验电路原理图如图所示:(2)流过定值电阻R 0的电流I =I A -I G =9.00mA-0.09mA=8.91mA加在微安表两端的电压U =IR 0=8.91×10-2V微安表的内电阻R g ==Ω=990Ω答案:(1)见解析图(2)9902.(2022·辽宁选择考)某同学要将一小量程电流表(满偏电流为250μA,内阻为1.2kΩ)改装成有两个量程的电流表,设计电路如图(a)所示,其中定值电阻R 1=40Ω,R 2=360Ω。

(1)当开关S 接A 端时,该电流表的量程为0~mA;(2)当开关S 接B 端时,该电流表的量程比接在A 端时(选填“大”或“小”);(3)该同学选用量程合适的电压表(内阻未知)和此改装电流表测量未知电阻R x 的阻值,设计了图(b)中两个电路。

不考虑实验操作中的偶然误差,则使用(选填“甲”或“乙”)电路可修正由电表内阻引起的实验误差。

【解析】(1)由图可知当S 接A 时,R 1和R 2串联接入电路,再和电流表并联,满偏时电流表两端的电压为U m =I m r =250×10-6×1.2×103V=0.3V ,此时通过R 1和R 2的电流为I ==A=0.75×10-3A=0.75mA ,所以总电流为I 总=I m +I =1mA ,即量程为0~1mA 。
