值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。
分为有汇流母线和无汇流母线两大类。
本期我们主要关注有汇流母线的接线方式。
电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线，以保证检修人员安全。
QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：接线简单清晰，设备少投资低，操作方便。
缺点：可靠性不高，不够灵活。
具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。
（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
QF闭合，母线并列运行：相当于不分段的单母线接线。
若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。
QF断开，母线分列运行：相当于两个不分段的单母线接线。
若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

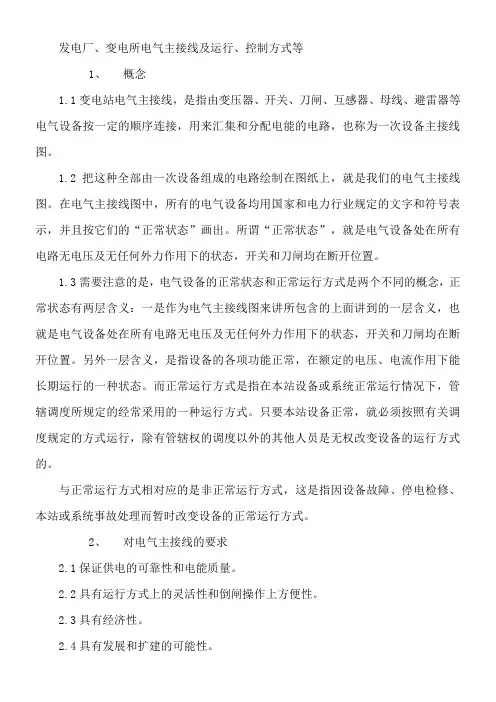

发电厂、变电所电气主接线及运行、控制方式等1、概念1.1变电站电气主接线，是指由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定的顺序连接，用来汇集和分配电能的电路，也称为一次设备主接线图。
1.2把这种全部由一次设备组成的电路绘制在图纸上，就是我们的电气主接线图。
在电气主接线图中，所有的电气设备均用国家和电力行业规定的文字和符号表示，并且按它们的“正常状态”画出。
所谓“正常状态”，就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
1.3需要注意的是，电气设备的正常状态和正常运行方式是两个不同的概念，正常状态有两层含义：一是作为电气主接线图来讲所包含的上面讲到的一层含义，也就是电气设备处在所有电路无电压及无任何外力作用下的状态，开关和刀闸均在断开位置。
另外一层含义，是指设备的各项功能正常，在额定的电压、电流作用下能长期运行的一种状态。
而正常运行方式是指在本站设备或系统正常运行情况下，管辖调度所规定的经常采用的一种运行方式。
只要本站设备正常，就必须按照有关调度规定的方式运行，除有管辖权的调度以外的其他人员是无权改变设备的运行方式的。
与正常运行方式相对应的是非正常运行方式，这是指因设备故障、停电检修、本站或系统事故处理而暂时改变设备的正常运行方式。
2、对电气主接线的要求2.1保证供电的可靠性和电能质量。
2.2具有运行方式上的灵活性和倒闸操作上方便性。
2.3具有经济性。
2.4具有发展和扩建的可能性。
3、常用的几种电气主接线220KV部分3.1双母线单分段：3.2正常运行方式：母联开关和分段开关全部合上，即三条母线并联运行，线路开关通过两组母线侧刀闸中的一组分别接在三条母线上运行。
一个变电站一次设备的运行方式，都是以调度规定的方式运行，原则是，属于电源元件的设备必须分别接在不同编号的母线上，平行线路应分别接在不同编号的母线上。
3.3非正常运行方式：3.3.1任意一条或两条母线停电检修，则该母线上所连接的电气设备均需要倒至另外的母线上运行，以保证供电的连续性。
![学习]发电厂和变电所的电气主接线](https://uimg.taocdn.com/c47d0a05af1ffc4ffe47acb6.webp)
变电站主接线图（解释）变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。
主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。
主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。
适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。
2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。
当对可靠性要求不高时，也可利用分段隔离开关进行分段。
母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。
母线分段一般分为2－3段。
优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。
适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。
3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。
为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。
因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。
适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。
4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。
