脚手架专项安全检查表脚手架专项安全检查表一、施工脚手架搭设使用情况1、脚手架搭设前,必须根据工程特点进行设计,编制脚手架专项安全施工组织设计,并根据施工进度及时进行必要的修改和补充,确保脚手架搭设的安全和适用性。
2、脚手架搭设必须按照国家现行标准《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)的要求进行,并使用符合标准的构配件。
3、脚手架搭设前,必须对有关施工人员进行安全技术交底,明确搭设和使用过程中的安全注意事项。
4、脚手架使用前,必须进行验收,并按照国家现行标准《建筑施工安全检查标准》(JGJ59-2011)的要求进行评分,评分结果达到合格以上。
5、脚手架搭设后,必须进行分段验收和定期检查,及时发现和处理存在的安全隐患。
二、脚手架安全检查表1、脚手架基础是否平整、坚实,是否设置排水措施,是否按照规范要求进行设计。
2、脚手架立杆、大小横杆的间距是否符合设计要求,步高是否一致。
3、脚手架剪刀撑、连墙件等设置是否符合要求,是否能够起到加强脚手架整体稳定性的作用。
4、脚手架的扣件、钢管等构配件是否符合标准,是否有质量问题和损坏现象。
5、脚手架的搭设是否存在“四跨以上悬挑、连续悬挑梁均不得单支作业”的情况。
6、脚手架上的走道、工作平台、栏杆、挡脚板等安全设施是否齐全,是否符合要求。
7、脚手架的使用过程中,是否存在超载情况,是否存在违规操作现象。
8、脚手架的拆除过程中,是否存在安全隐患,是否按照规范要求进行操作。
三、脚手架安全措施1、加强脚手架的日常检查和维护,及时发现和处理存在的安全隐患。
2、对脚手架的立杆、大小横杆、剪刀撑、连墙件等关键部位进行加固,提高其整体稳定性。
3、对脚手架的扣件、钢管等构配件进行定期检查和更换,确保其符合标准和质量要求。
4、在脚手架上设置走道、工作平台、栏杆、挡脚板等安全设施,确保其齐全、稳固、安全可靠。
5、对脚手架的使用进行监管和控制,严禁超载和违规操作现象。
扣件式钢管脚手架构配件质量检查表
扣件式钢管脚手架是一种广泛应用于建筑施工现场的脚手架结构,定期对扣件式钢管脚手架的构配件进行质量检查以确保脚手架的安全稳定性非常重要。
本文主要介绍扣件式钢管脚手架构配件质量检查表,以便工作人员可以更加方便快捷地进行检查和记录。
一、脚手架竖杆/立管
1. 规格和长度是否符合要求?
2. 立管端头和端部孔是否齐全、光滑,孔口与立管中心线是否在同一平面?
3. 立管表面是否光滑、无明显凹凸和损伤?
4. 立管是否经过除锈和喷漆处理?
二、脚手架横杆/横向水平杆
1. 规格、长度及数量是否与设计要求一致?
2. 横杆上的六角头螺钉是否紧固牢固?
3. 横杆端头对接光滑,横杆与立管接头处螺纹是否完整?
三、脚手架对角杆
1. 杆长、角度和规格是否和设计要求一致?
2. 对角杆顶部切角是否完整?
3. 对角杆表面是否光滑,有无明显凹凸和损伤?
四、脚手架基础部分
1. 基础的固定方式是否符合设计要求?
2. 基础的材质和规格是否符合要求?
3. 基础的承重力是否足够?
五、脚手架组装情况
1. 脚手架搭设是否完全按照图纸和规定规范要求进行的?
2. 所有部分连接面是否保持光滑、平面?
3. 所有脚手架走道是否有防滑措施?
六、脚手架的稳定性
1. 脚手架是否水平稳定?
2. 脚手架负荷是否稳定?
3. 脚手架是否能承受进行的工作和物品的重量?
以上六个方面均需要进行检查并填写记录表,记录下问题及时进行解决,以确保扣件式钢管脚手架的安全稳定运行,确保不会对工作人员造成任何伤害。

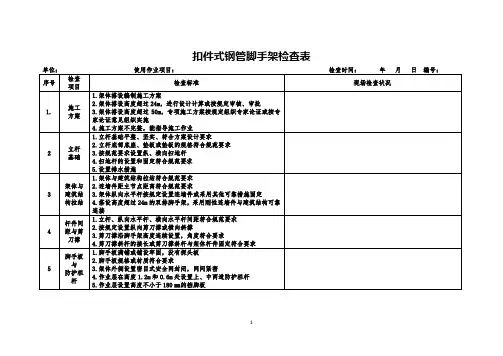

扣件式钢管脚手架检查表
悬挑式脚手架检查表
单位:使用作业项目:检查时间:年月日编号:
门式钢管脚手架检查表
碗扣式钢管脚手架检查表
附着式升降脚手架检查表
承插型盘扣式钢管支架检查表
高处作业吊篮检查表
满堂式脚手架检查表
基坑支护、土方作业检查表
模板支架检查表
“三宝、四口”及临边防护检查表
施工用电检查表
物料提升机检查表
施工升降机检查表
塔式起重机检查表
起重吊装检查表
施工机具检查评分表
爆破作业安全检查表。

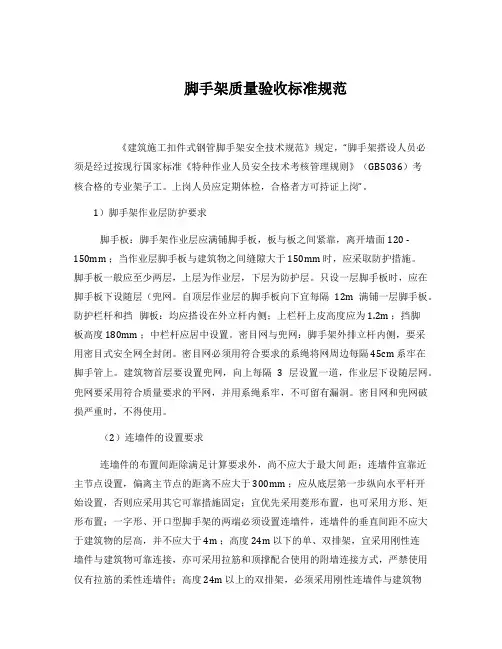

脚手架质量验收标准规范《建筑施工扣件式钢管脚手架安全技术规范》规定,“脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核合格的专业架子工。
上岗人员应定期体检,合格者方可持证上岗”。
1)脚手架作业层防护要求脚手板:脚手架作业层应满铺脚手板,板与板之间紧靠,离开墙面120 -150mm ;当作业层脚手板与建筑物之间缝隙大于 150mm 时,应采取防护措施。
脚手板一般应至少两层,上层为作业层,下层为防护层。
只设一层脚手板时,应在脚手板下设随层(兜网。
自顶层作业层的脚手板向下宜每隔12m 满铺一层脚手板。
防护栏杆和挡脚板:均应搭设在外立杆内侧;上栏杆上皮高度应为 1.2m ;挡脚板高度 180mm ;中栏杆应居中设置。
密目网与兜网:脚手架外排立杆内侧,要采用密目式安全网全封闭。
密目网必须用符合要求的系绳将网周边每隔 45cm 系牢在脚手管上。
建筑物首层要设置兜网,向上每隔3层设置一道,作业层下设随层网。
兜网要采用符合质量要求的平网,并用系绳系牢,不可留有漏洞。
密目网和兜网破损严重时,不得使用。
(2)连墙件的设置要求连墙件的布置间距除满足计算要求外,尚不应大于最大间距;连墙件宜靠近主节点设置,偏离主节点的距离不应大于 300mm ;应从底层第一步纵向水平杆开始设置,否则应采用其它可靠措施固定;宜优先采用菱形布置,也可采用方形、矩形布置;一字形、开口型脚手架的两端必须设置连墙件,连墙件的垂直间距不应大于建筑物的层高,并不应大于 4m ;高度 24m 以下的单、双排架,宜采用刚性连墙件与建筑物可靠连接,亦可采用拉筋和顶撑配合使用的附墙连接方式,严禁使用仅有拉筋的柔性连墙件;高度 24m 以上的双排架,必须采用刚性连墙件与建筑物可靠连接;连墙件中的连墙杆或拉筋宜水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接。
(3)剪刀撑设置要求每组剪刀撑跨越立杆根数为 5-7 根;高度在 24m 以下的单、双排脚手架,必须在外侧立面的两端各设置一组,由底部到顶部随脚手架的搭设连续设置;高度24m 以上的双排架,在外侧立面必须沿长度和高度连续设置;剪刀撑斜杆应与立杆和伸出的横向水平杆进行连接;剪刀撑斜杆的接长均采用搭接。

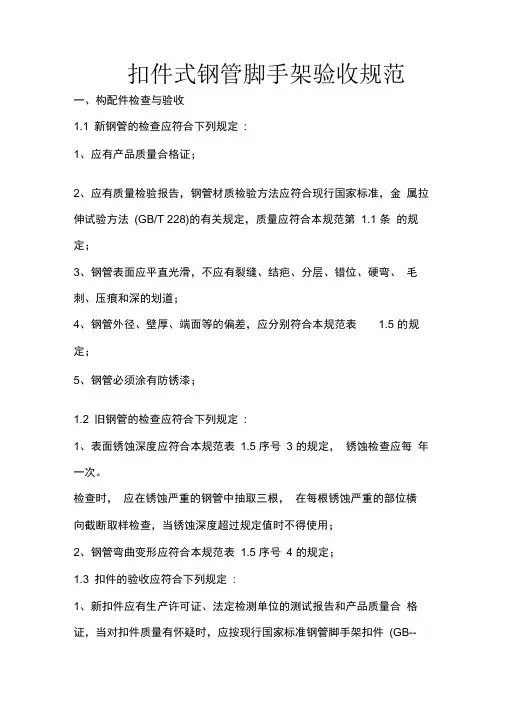

扣件式钢管脚手架验收规范一、构配件检查与验收1.1 新钢管的检查应符合下列规定:1、应有产品质量合格证;2、应有质量检验报告,钢管材质检验方法应符合现行国家标准,金属拉伸试验方法(GB/T 228)的有关规定,质量应符合本规范第 1.1 条的规定;3、钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;4、钢管外径、壁厚、端面等的偏差,应分别符合本规范表 1.5 的规定;5、钢管必须涂有防锈漆;1.2 旧钢管的检查应符合下列规定:1、表面锈蚀深度应符合本规范表1.5 序号3 的规定,锈蚀检查应每年一次。

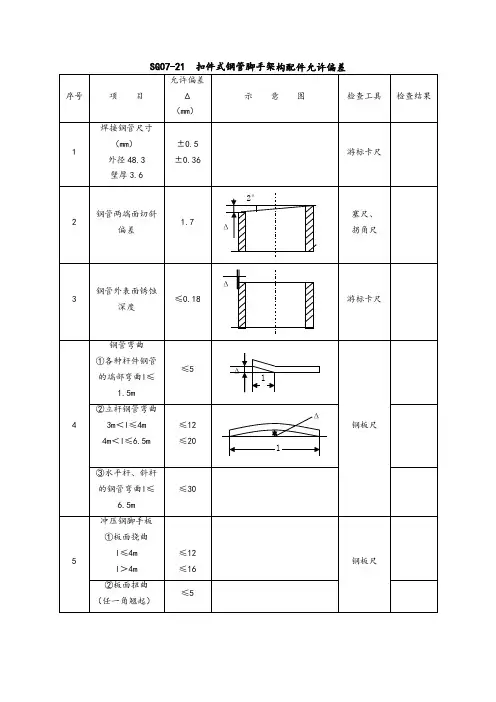

检查时,应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用;2、钢管弯曲变形应符合本规范表1.5 序号4 的规定;1.3 扣件的验收应符合下列规定:1、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证,当对扣件质量有怀疑时,应按现行国家标准钢管脚手架扣件(GB--15831)的规定抽样检测;2、旧扣件使用前应进行质量检查,有裂必须更换;3、新、旧扣件均应进行防锈处理;1.4脚手板的检查应符合下列规定:1、冲压钢脚手板的检查应符合下列规定:1)新脚手板应有产品质量合格证;2)尺寸偏差应符合本规范表1.5序号5的规定;3)新、旧脚手板均应涂防锈漆;2、木脚手板的检查应符合下列规定:1)木脚手板的宽度不宜小于200mm厚度,腐朽的脚手板不得使用; 2)竹笆脚手板、竹串片脚手板的材料应符合要求;构配件的偏差应符合表1.5的规定5<5允许偏签△(mm)««检・L游标卡尺Mff9曲种HftWff 的珮 部殍曲 lW 】・5mW5h 立杆馆管奇曲 3m <1^4m 4m <1^6.5m<12 <20c 冰平杆.斜杆的傅许疔曲l<6.5m冲 ffitHWT-fi&板面挠曲lC4m b ・板面"1曲(任-ft»起)W30<12 <16W板尺脚手架检查与验收2.1、脚手架及其地基基础应在下列阶段进行检查与验收:1)基础完工后及脚手架搭设前;2)作业层上施加荷载前;3)每搭设完10~13m 高度后;4)达到设计高度后;5)遇有六级大风与大雨后,寒冷地区开冻后;6)停用超过一个月;2.2、进行脚手架检查、验收时应根据下列技术文件:1)本规范第2.3、2.5 条的规定2)施工组织设计及变更文件;3)技术交底文件;2.3、脚手架使用中,应定期检查下列项目:1、杆件的设置和连接连墙件支撑门洞桁架等的构造是否符合要求;2、地基是否积水、底座是否松动、立杆是否悬空;3、扣件螺栓是否松动;4、高度在24m 以上的脚手架,其立杆的沉降与垂直度的偏差是否符合本规范表 2.4 项次1、2 的规定;5、安全防护措施是否符合要求;6、是否超载;2.4、脚手架搭设的技术要求、允许偏差与检验方法,应符合规定;・秣繳的技术縣>耕■帖卸加JQ 次技术婴求允许僞雄△(mm)检伍方法r j I H主节点处%抓件中心点10互跑离同步立朴上两个IlJflfftA差立杆上的对接川fl T 1 P点的爪离纵向水平If上的对接加(1至主节点的即离扣件H冷拧帥I力更忖丿J护斜杆与地面的倾仰U W150iuiua M500iun)Q Wh/3a W1./31075N • m45°、60"(Jv) O制板尺制卷尺W«R"I力披于的尺2.5、安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查,抽样方法应按随机分布原则进行。

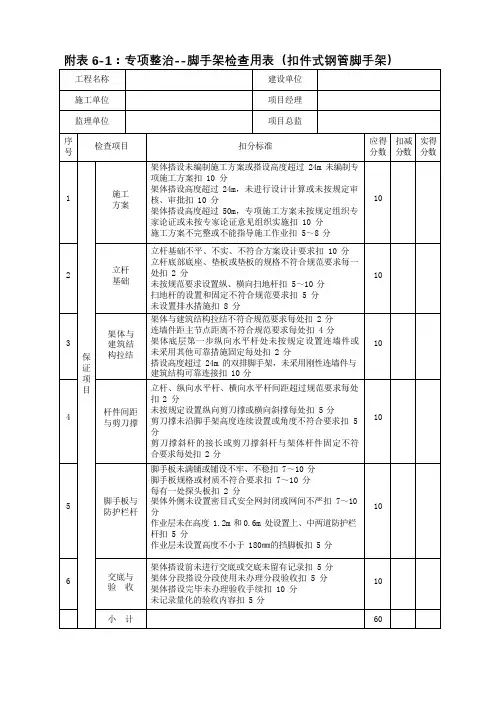

注:1.每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
附表 6-2:专项整治—悬挑式外脚手架检查用表
注:1 每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
附表 6-3:专项整治—门型脚手架检查用表
注:1 每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
附表 6-4:专项整治—挂脚手架检查用表
注:1 每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
注:1.每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
注:1.每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
附表 6-7:专项整治—附着式升降脚手架检查用表
注:1 每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。
注:1.每项最多扣减分数不大于该项应得分数。
2.保证项目有两项不得分或总计得分低于60 分予以通报。

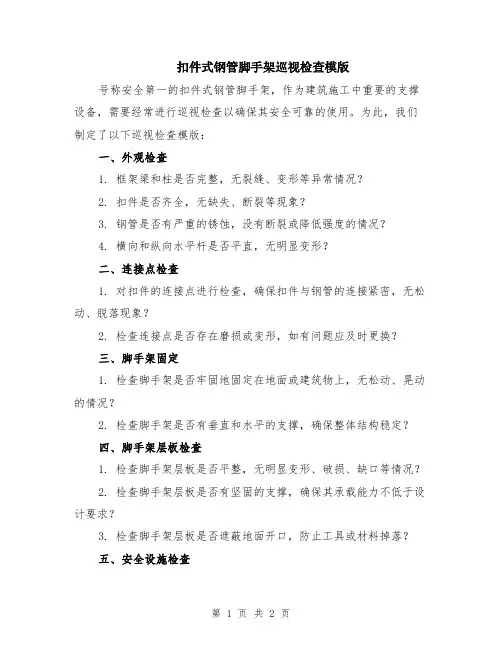

扣件式钢管脚手架巡视检查模版号称安全第一的扣件式钢管脚手架,作为建筑施工中重要的支撑设备,需要经常进行巡视检查以确保其安全可靠的使用。
为此,我们制定了以下巡视检查模版:一、外观检查1. 框架梁和柱是否完整,无裂缝、变形等异常情况?2. 扣件是否齐全,无缺失、断裂等现象?3. 钢管是否有严重的锈蚀,没有断裂或降低强度的情况?4. 横向和纵向水平杆是否平直,无明显变形?二、连接点检查1. 对扣件的连接点进行检查,确保扣件与钢管的连接紧密,无松动、脱落现象?2. 检查连接点是否存在磨损或变形,如有问题应及时更换?三、脚手架固定1. 检查脚手架是否牢固地固定在地面或建筑物上,无松动、晃动的情况?2. 检查脚手架是否有垂直和水平的支撑,确保整体结构稳定?四、脚手架层板检查1. 检查脚手架层板是否平整,无明显变形、破损、缺口等情况?2. 检查脚手架层板是否有坚固的支撑,确保其承载能力不低于设计要求?3. 检查脚手架层板是否遮蔽地面开口,防止工具或材料掉落?五、安全设施检查1. 检查脚手架是否配备安全网、安全防护栏杆等安全设施,防止人员和物品从高处坠落?2. 检查安全设施是否完整、牢固,无损坏、缺失等情况?六、通道和出入口检查1. 检查脚手架的通道是否畅通无阻,无障碍物、杂物等堵塞?2. 检查脚手架的出入口是否设置合理,方便工人出入,无阻碍或危险情况?3. 检查出入口附近是否有明显标识,提醒人员注意脚手架使用和安全?七、周边环境检查1. 检查脚手架周边是否有危险物品或工作环境,如有应采取相应的安全防护措施?2. 检查周边是否有人员通行或工作活动,有无可能对脚手架的安全造成影响?八、记录和整改1. 将巡视检查结果记录下来,并标明具体问题和需要进行的整改措施;2. 及时整改巡视中发现的问题,确保脚手架的安全可靠使用。
以上就是针对扣件式钢管脚手架巡视检查的模版,通过定期的巡视检查,可以及时发现脚手架的安全隐患,并采取措施进行整改,保证施工现场的安全和顺利进行。

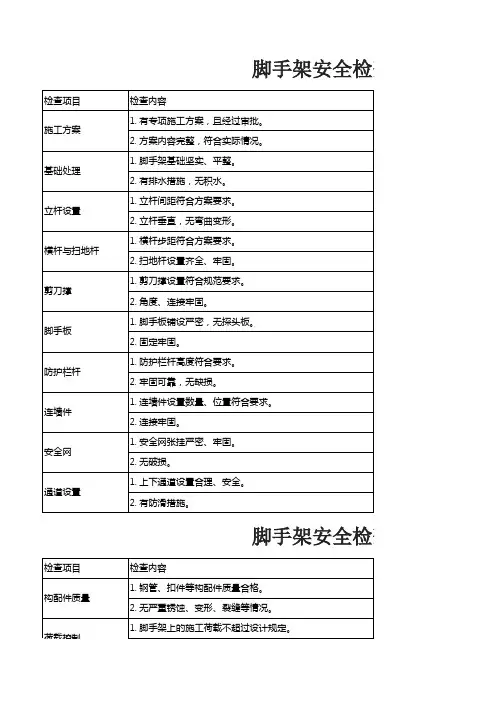

脚手架安全检查表一、基础检查1、脚手架基础是否平整、坚实,无积水、杂物等。
2、基础是否有不均匀沉降现象,如有,沉降量是否在允许范围内。
3、对于直接搭设在地面上的脚手架,是否设置了垫板或底座,其规格和材质是否符合要求。
二、立杆检查1、立杆的间距是否符合施工方案和规范要求。
2、立杆的垂直度偏差是否在规定范围内(通常不超过架高的1/200)。
3、相邻立杆的接头是否错开,且在不同的步距内。
三、横杆检查1、横杆的步距是否符合设计要求。
2、横杆是否水平,其水平度偏差是否在允许范围内。
3、横杆与立杆的连接是否牢固,扣件是否拧紧。
四、剪刀撑检查1、剪刀撑的设置是否符合规范要求,包括角度、间距等。
2、剪刀撑的杆件是否连续,无中断或缺失。
3、剪刀撑与立杆、横杆的连接是否可靠。
五、脚手板检查1、脚手板是否铺满、铺平,不得有探头板。
2、脚手板的材质是否符合要求,是否有破损、腐朽等情况。
3、脚手板与横杆的绑扎是否牢固,绑扎点间距是否符合规定。
六、防护栏杆检查1、脚手架外侧是否设置了两道防护栏杆,上栏杆高度是否不低于12 米,下栏杆高度是否不低于 06 米。
2、防护栏杆是否牢固可靠,立杆间距是否符合要求。
3、栏杆是否涂刷了醒目的安全警示色。
七、安全网检查1、安全网的规格、材质是否符合要求。
2、安全网是否张挂严密,无漏洞、破损。
3、安全网的绑扎是否牢固,与脚手架的连接是否可靠。
八、连墙件检查1、连墙件的设置数量、位置是否符合施工方案和规范要求。
2、连墙件的连接是否牢固,扣件或预埋件是否有松动现象。
3、连墙件是否被擅自拆除或改动。
九、通道检查1、脚手架上是否设置了上下通道,通道的坡度是否合理,防滑措施是否到位。
2、通道的宽度是否满足人员通行和材料运输的要求。
3、通道的防护栏杆和脚手板是否符合安全要求。
十、构配件检查1、脚手架的构配件(如钢管、扣件、脚手板等)是否有质量缺陷,如裂缝、变形、锈蚀等。
2、扣件的拧紧力矩是否达到规定值(通常为 40-65N·m)。
扣件式钢管脚手架安全检查标准3.3.1 扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130 的规定。
3.3.2 检查评定保证项目包括:施工方案、立杆基础、架体与建筑物结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。
一般项目包括:横向水平杆设置、杆件搭接、架体防护、脚手架材质、通道。
3.3.3 保证项目的检查评定应符合下列规定:1 施工方案1)架体搭设应有施工方案,搭设高度超过24m 的架体应单独编制安全专项方案,结构设计应进行设计计算,并按规定进行审核、审批;2)搭设高度超过50m 的架体,应组织专家对专项方案进行论证,并按专家论证意见组织实施;3)施工方案应完整,能正确指导施工作业。
2 立杆基础1)立杆基础应按方案要求平整、夯实,并设排水设施,基础垫板及立杆底座应符合规范要求;2)架体应设置距地高度不大于200mm 的纵、横向扫地杆,并用直角扣件固定在立杆上。
3 架体与建筑结构拉结1)架体与建筑物拉结应符合规范要求;2)连墙件应靠近主节点设置,偏离主节点的距离不应大于300mm;3)连墙件应从架体底层第一步纵向水平杆开始设置,并应牢固可靠;4)搭设高度超过24m 的双排脚手架应采用刚性连墙件与建筑物可靠连接。
4 杆件间距与剪刀撑1)架体立杆、纵向水平杆、横向水平杆间距应符合规范要求;2)纵向剪刀撑及横向斜撑的设置应符合规范要求;3)剪刀撑杆件接长、剪刀撑斜杆与架体杆件连接应符合规范要求。
5 脚手板与防护栏杆1)脚手板材质、规格应符合规范要求,铺板应严密、牢靠;2)架体外侧应封闭密目式安全网,网间应严密;3)作业层应在1.2m 和0.6m 处设置上、中两道防护栏杆;4)作业层外侧应设置高度不小于180mm 的挡脚板。
6 交底与验收1)架体搭设前应进行安全技术交底;2)搭设完毕应办理验收手续,验收内容应量化。
3.3.4 一般项目的检查评定应符合下列规定:1 横向水平杆设置1)横向水平杆应设置在纵向水平杆与立杆相交的主节点上,两端与大横杆固定;2)作业层铺设脚手板的部位应增加设置小横杆;3)单排脚手架横向水平杆插入墙内应大于18cm。
