落地扣件式钢管脚手架搭设验收单(空白表)

落地式钢管扣件脚手架搭设验收表落地式钢管扣件脚手架搭设验收表工程名称：项目经理：序号施工单位搭设高度验收要求验收结果1施工方案：有专项施工方案，能正确指导施工；50m以上的脚手架搭设方案应经专家组论证。

材质：无开裂、压扁、严重锈蚀和弯曲，扣件有出厂合格证，并抽样检验，钢管有质保资料并油漆后使用。

基础：基础平整夯实，硬化，有排水措施，垫底脚板或垫块符合规范要求，必须按规范要求设置纵横向扫地杆。

2立杆：立杆纵距、横距符合规范或方案要求，接头错开不在同一步距内，一般里立杆距墙面20cm，垂直偏差小于全高的1/200，必须采用对接扣件，顶端高出女儿墙上皮1m，高出檐口上皮1.5m。

接头：接头平直，互相错开大于50cm，搭接时接头不小于一米，步距符合规范要求横向水平倾斜上，主接点处必须设置一根，靠墙一端的外伸长度不应大于0.4L及不应大于50cm。

3连墙拉接：每两步三跨或三步两跨设置，24m以上脚手架符合设计要求，拉撑材料及方法应符合规范要求，24m以上脚手架必须采用刚性连接。

剪刀撑：设置符合规范或设计要求，自下而上连续设置，水平夹角为45°-60°，接头用钢管扣件搭接，搭接长度不小于1m，搭接扣件不少于3个。

4脚手板：施工层以下每隔10米应有封闭措施，竹脚手笆操作层应满铺，四周绑扎平整坚固，全高至少满铺4道，不能有探头跳板。

防护措施：架外侧设1.2m高护身栏杆及18cm高踢脚杆（挡脚板18cm高），脚手架必须高于操作面，转角处封闭不留豁口，脚手内立杆与建筑物间隙不大于10m采取封闭措施，首层必须防护，外侧应用合格密目安全网封严。

5接地避雷：架体连续长度不超过50m设防雷接地装置一处，四角设接地保护，接地电阻小于30Ω。

通道：脚手架应有设置符合要求的专用上下通道。

验收人员。

分包单位（盖章）验收人员。

监理单位（盖章）验收人员。

注：1、落地脚手架应按搭设次数分段逐次验收。

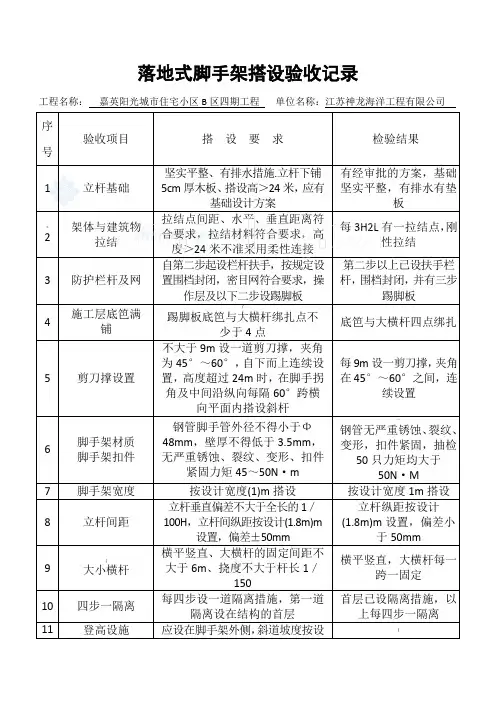

落地式脚手架搭设验收记录工程名称：嘉英阳光城市住宅小区B区四期工程单位名称：江苏神龙海洋工程有限公司序号验收项目搭设要求检验结果1立杆基础坚实平整、有排水措施.立杆下铺5cm厚木板、搭设高＞24米，应有基础设计方案有经审批的方案，基础坚实平整，有排水有垫板< 2架体与建筑物拉结拉结点间距、水平、垂直距离符合要求，拉结材料符合要求，高度＞24米不准采用柔性连接每3H2L有一拉结点，刚性拉结3防护栏杆及网自第二步起设栏杆扶手，按规定设置围档封闭，密目网符合要求，操作层及以下二步设踢脚板第二步以上已设扶手栏杆，围档封闭，并有三步踢脚板4施工层底笆满铺/踢脚板底笆与大横杆绑扎点不少于4点底笆与大横杆四点绑扎5剪刀撑设置不大于9m设一道剪刀撑，夹角为45°～60°，自下而上连续设置，高度超过24m时，在脚手拐角及中间沿纵向每隔60°跨横向平面内搭设斜杆每9m设一剪刀撑，夹角在45°～60°之间，连续设置6脚手架材质脚手架扣件钢管脚手管外径不得小于Φ48mm，壁厚不得低于3.5mm，无严重锈蚀、裂纹、变形、扣件紧固力矩45～50N·m—钢管无严重锈蚀、裂纹、变形，扣件紧固，抽检50只力矩均大于50N·M7脚手架宽度按设计宽度(1)m搭设按设计宽度1m搭设8立杆间距立杆垂直偏差不大于全长的1／100H，立杆间纵距按设计(1.8m)m设置，偏差±50mm立杆纵距按设计(1.8m)m设置，偏差小于50mm9{大小横杆横平竖直、大横杆的固定间距不大于6m、挠度不大于杆长1／150横平竖直，大横杆每一跨一固定10四步一隔离每四步设一道隔离措施，第一道隔离设在结构的首层首层已设隔离措施，以上每四步一隔离11登高设施应设在脚手架外侧，斜道坡度按设(。

XXXXXX检查验收记录汇总表序号验收项目名称验收时间验收部位备注12填写说明:此表为汇总表，便于资料员自查资料是否及时更新和便于其他单位检查，应放于封面后第一页。

落地式钢管脚手架验收表工程名称搭设日期验收日期架体用途□结构□装修验收部位序号验收项目验收内容验收结果验收记录1 方案有专项安全施工组织设计并经上级审批，针对性强，能指导施工。

□符合□整改后符合针对性强，能指导施工有专项安全技术交底□符合□整改后符合安全交底记录齐全2 材质钢管脚手架外径一致，且材质符合标准规范要求。

□符合□整改后符合外径一致，材质经检测扣件材质符合标准规范要求。

□符合□整改后符合符合标准要求脚手板材质符合设计或规范要求□符合□整改后符合符合规范要求3 基础基础应平整夯实，承载力必须符合设计要求□符合□整改后符合基础平整夯实有良好排水措施且无积水□符合□整改后符合无积水4 架体与建筑物拉结脚手架立杆必须用连墙件与建筑物可靠连接。

当架高在7m以下暂不能设置连墙件时，可搭设抛撑，抛撑每6跨设置一道，并与地面45-60夹角□符合□整改后符合有可靠连接，连墙件到位脚手架连墙件的布置：符合设计要求，且水平间距小于6m，竖向间距小于4m。

□符合□整改后符合按两步三跨设置高度在24m以下的双排脚手架宜采用刚性连墙件与建筑物可靠连接，或采用拉筋与顶撑配合使用的附墙连接方式。

□符合□整改后符合有可靠连接高度在24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接□符合□整改后符合\连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋□符合□整改后符合符合要求5 杆件间距立杆横距纵距应符合规定要求，步距应不大于1.2（结构用）m或1.8米（装修用）□符合□整改后符合步距：1.8m，跨距：1.5m6 剪刀撑24m以下单、双排脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不大于15m；□符合□整改后符合符合要求24m以上双排脚手架整个长度和高度方向应设置连续剪刀撑。

落地式钢管扣件脚手架搭设验收记录表 （B -6-09-11）编号：工程名称办公楼 一层2016-7-26 验收内容验收结果架体搭设是否编制专项施工方案，方案是否按规定审核、审批 和论证合格是否按照规范要求规定的施工荷载来搭设相应高度 搭设前是否对搭设人员进行书面安全技术交底 搭设人员是否持证上岗施工 管理材质 基础脚手架搭设材料进场前是否验收合格基础是否平整夯实硬化，是否有排水措施，承载力是否符合规 范要求；是否设置垫板或垫块，垫板或垫块是否符合规范要求； 是否按规范要求设置纵横向扫地杆立杆纵横向间距是否符合规范或设计计算要求，接头错开是否 不在同一步距内，里立杆距墙面是否小于 15cm ，接长是否采 用对接扣件立杆接头是否符合要求，搭接长度是否符合要求，步距是否符合规 范或方案规定要求横向斜撑设置是否在架体同一节间，是否由底层呈之字形连续 布置，斜撑的固定是否符合规范和方案设计要求；架体拐角是 否设置，中间是否每隔 6 跨设置一道偏差 （mm ）± 结 论立杆垂直度 （2～50）m 7-100 脚手 架间距 步距 纵距±20 ±50横距±20±20同跨内杆高两根纵差向水平±10杆高差45°-60°（45～60）N·m脚手板外伸长度是否符合要求操作层是否设置高防护栏杆及18cm高踢脚板，脚手架是否高于操作面米以上，外侧是否用合格密目安全网封严其他说明：本表格主要依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）编制。

落地式钢管扣件脚手架搭设验收记录表（B-6-09-11）编号：工程名称栋号 办公楼二层验收时间验收内容验收结果架体搭设是否编制专项施工方案，方案是否按规定审核、审批 和论证合格是否按照规范要求规定的施工荷载来搭设相应高度 搭设前是否对搭设人员进行书面安全技术交底 搭设人员是否持证上岗施工 管理材质 基础脚手架搭设材料进场前是否验收合格基础是否平整夯实硬化，是否有排水措施，承载力是否符合规 范要求；是否设置垫板或垫块，垫板或垫块是否符合规范要求； 是否按规范要求设置纵横向扫地杆立杆纵横向间距是否符合规范或设计计算要求，接头错开是否 不在同一步距内，里立杆距墙面是否小于 15cm ，接长是否采 用对接扣件立杆接头是否符合要求，搭接长度是否符合要求，步距是否符合规 范或方案规定要求横向斜撑设置是否在架体同一节间，是否由底层呈之字形连续 布置，斜撑的固定是否符合规范和方案设计要求；架体拐角是 否设置，中间是否每隔 6 跨设置一道偏差 （mm ）± 结 论立杆垂直度 （2～50）m 7-100步距±20 ±50±20 横距 纵向水平杆高一 根 杆 的两端 ±20差±1045°-60°（45～60）N·m脚手板外伸长度是否符合要求其他说明：本表格主要依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）编制。

施工企业落地式钢管外脚手架检查验收表工程名称检查内容和要求检查结果项资料1 •有经过审批的能指导施工的符合规范要求的施工组织设计，若更有经原审批单位审批批准的变更文件。

2有经过审批的符合规范要求的设计计算书。

3•搭设人员上岗证及体检合格证明。

：4、脚手架搭设书面安全技术交底构配件：1、新钢管应有产品合格证及质量检验报告，质量应符合规范要求。

2、新钢管表面应平直、光滑、无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。

3、新钢管外径、壁厚、端面允许偏差△ (mm)①48钢管：外径48,允许偏差-0.5;壁厚3.5,允许偏差-0.5。

①51钢管：外径51，允许偏差-0.5;壁厚3,允许偏差-0.45。

两端面切斜偏差1.70］、旧钢管弯曲允许偏差A(mm)1)各种杆件钢管的端部弯曲，弯曲段L W 1.5m!时，A<052）立杆的钢管弯曲3m<L<4m，A< 124m<L W6.5m, AW 203)水平杆、斜杆的钢管弯曲L W 6.5m AW 30r5.旧钢管外表面锈蚀深度允许偏差W 0.50nm6、新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证。

7、旧扣件均应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。

&新旧扣件均应进行防锈处理。

9、冲压钢脚手板应有产品质量合格证；板面挠曲允许偏差 A (mm)，L W4mm ，AW ；L>4m，AW，板面扭曲允许偏差W 5mm，且不得有裂缝、开焊与硬弯，应涂防锈漆。

10、木脚手板应米用杉木或松木制作，材质符合现行《木结构设计规范》(GBJ5)中||级材质要求，厚度不应小于50 mm,宽度不宜小于200 mm。

两端用①4的镀锌钢丝箍两道。

11、竹脚手板宜米用由毛竹或楠竹制作的竹串片板，竹笆板。

立杆基础1、立杆地基基础应平整、坚实、符合施工组织设计的要求。

2、每根立杆底部应设置底座或垫板，垫板不晃云动，底座不滑动，底座底面标高宜高丁自然地基50 mm，高度在24 mm以上的脚手架。
