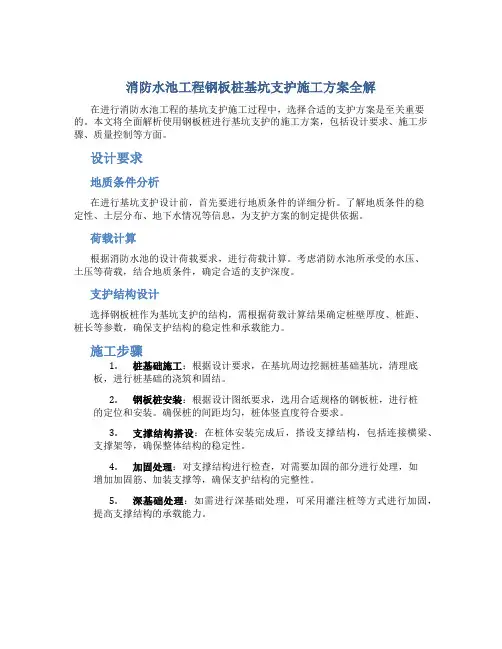

消防水池工程钢板桩基坑支护施工方案全解在进行消防水池工程的基坑支护施工过程中，选择合适的支护方案是至关重要的。
本文将全面解析使用钢板桩进行基坑支护的施工方案，包括设计要求、施工步骤、质量控制等方面。
设计要求地质条件分析在进行基坑支护设计前，首先要进行地质条件的详细分析。
了解地质条件的稳定性、土层分布、地下水情况等信息，为支护方案的制定提供依据。
荷载计算根据消防水池的设计荷载要求，进行荷载计算。
考虑消防水池所承受的水压、土压等荷载，结合地质条件，确定合适的支护深度。
支护结构设计选择钢板桩作为基坑支护的结构，需根据荷载计算结果确定桩壁厚度、桩距、桩长等参数，确保支护结构的稳定性和承载能力。
施工步骤1.桩基础施工：根据设计要求，在基坑周边挖掘桩基础基坑，清理底板，进行桩基础的浇筑和固结。
2.钢板桩安装：根据设计图纸要求，选用合适规格的钢板桩，进行桩的定位和安装。
确保桩的间距均匀，桩体竖直度符合要求。
3.支撑结构搭设：在桩体安装完成后，搭设支撑结构，包括连接横梁、支撑架等，确保整体结构的稳定性。
4.加固处理：对支撑结构进行检查，对需要加固的部分进行处理，如增加加固筋、加装支撑等，确保支护结构的完整性。
5.深基础处理：如需进行深基础处理，可采用灌注桩等方式进行加固，提高支撑结构的承载能力。
质量控制施工质量检验在施工过程中，进行质量检验。
对基坑支护的各个步骤进行检查，确保施工质量符合设计要求。
安全监测在施工过程中，进行安全监测。
对支护结构的稳定性、变形情况等进行监测，确保施工过程中的安全。
质量验收施工完成后，进行质量验收。
由相关专业人员对支护结构进行全面检查，确保支护结构的质量符合要求。
总结通过本文全面解析消防水池工程钢板桩基坑支护施工方案，我们了解了在进行基坑支护施工过程中的设计要求、施工步骤和质量控制措施。
只有严格按照相关标准和规范进行施工，才能确保支护结构的稳定性和安全性，为消防水池工程的顺利进行提供保障。
消防水池钢板桩基坑支护施工方案一、施工前准备在进行消防水池钢板桩基坑支护施工前，需要进行充分的准备工作，包括但不限于以下内容：1.方案设计：制定详细的施工方案，确定施工流程和安全措施。
2.材料采购：准备所需的钢板桩材料、工具设备、施工机械等。
3.人员培训：对参与施工的人员进行专业的培训，确保他们具备必要的技能和安全意识。
4.现场勘测：对施工现场进行详细勘测，确认地形地貌和地下管线等情况，确保施工的顺利进行。
二、施工流程1. 桩基预制1.在基坑周边挖好桩基槽，并清理槽底，保持平整。
2.按设计要求预制好钢板桩，确保质量符合要求。
3.将预制好的钢板桩运至施工现场，放置在指定位置。
2. 钢板桩安装1.使用挖掘机等设备，将钢板桩逐一沉入基坑中，直至达到设计要求的深度。
2.使用水平仪等工具对钢板桩进行调整，保证垂直度和水平度。
3. 立柱及辅助支护1.在钢板桩的顶端设置立柱，用于支撑地面和加固桩身。
2.根据需要，在桩与桩之间设置横梁或横撑，增加支护的稳定性。
4. 后续工程1.完成钢板桩基坑支护后，可进行基坑开挖、混凝土浇筑、管道敷设等后续工程。
三、施工安全1.施工过程中，严格遵守安全操作规程，加强现场安全管理，确保人员和设备的安全。
2.在施工现场设置警示标识，划定安全区域，杜绝无关人员进入施工区域。
3.定期检查和维护施工设备，确保其正常运转。
四、施工质量控制1.施工过程中，对每个环节的工作都要进行严格的检查，确保施工质量符合设计要求。
2.如发现工程质量问题，立即整改，并记录并报告相关部门。
五、施工总结与评估在消防水池钢板桩基坑支护施工完成后，需要进行总结与评估，包括但不限于以下内容：1.对施工过程中的问题和经验教训进行总结，为今后类似工程提供借鉴。
2.对施工质量和安全进行评估，总结施工效率和施工团队的表现。
3.制定施工竣工报告，对整个施工过程进行详细记录和归档。
最后，以上是消防水池钢板桩基坑支护施工方案的简要介绍，希望能够对相关人员在实际施工中起到一定的指导作用。

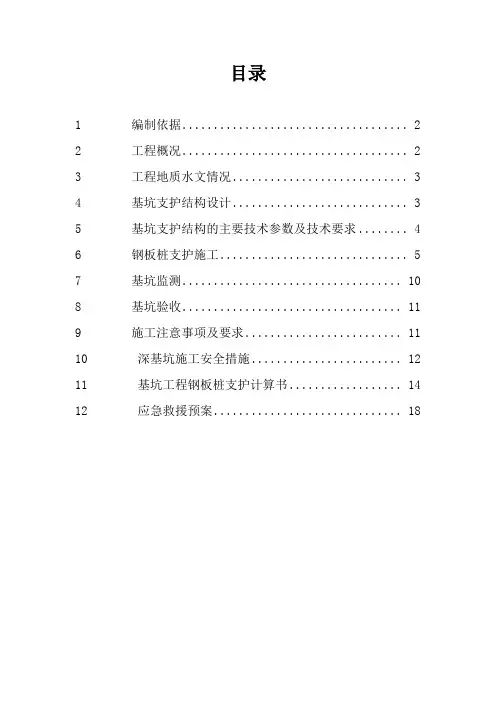

目录1 编制依据 (2)2 工程概况 (2)3 工程地质水文情况 (3)4 基坑支护结构设计 (3)5 基坑支护结构的主要技术参数及技术要求 (4)6 钢板桩支护施工 (5)7 基坑监测 (10)8 基坑验收 (11)9 施工注意事项及要求 (11)10 深基坑施工安全措施 (12)11 基坑工程钢板桩支护计算书 (14)12 应急救援预案 (18)1 编制依据1、行业标准《建筑桩基技术规范》(JGJ94-94)；2、行业标准《建筑基坑支护技术规程》(JGJ 120－99)；3、国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；4、《建筑地基基础工程施工质量验收规范》GB50202-20025、《建筑地基基础设计规范》GB50007-20026、《混凝土结构工程施工质量验收规范》GB50204-20027、《建筑机械使用安全技术规程》JGJ33-96；8、建设部颁发的《建设工程施工现场管理规定》9、《建筑变形测量规程》JGJ/T-97；10、《水池标准图集》JGJ94-2008；11、《建筑施工安全检查标准》JGJ59-99；2 工程概况工程概述：工程名称：增城市朱村中学二期工程一标段建设单位：增城市教育局设计单位：广州南方电子工程设计院监理单位：广东海外建设监理有限公司施工单位：广东省第四建筑工程公司工程地点：增城市朱村街朱迳（土名）本工程集水井、消防水为地下构筑物。
吸水坑标高为-4.2m；消防水池顶板面标高-0.25m，底板面标高-3.7m，，长度尺寸8m，宽度尺寸8m，底板厚0.4m，垫层厚0.1m，池壁厚0.3m。
3 工程地质水文情况根据钻探揭露，场地岩土层层次较多，见有人工填土层，残积土层和花岗岩风化岩带等，岩土层分布变化不大。
现根据场地岩土层够曾及特征，自上而下描述如下：第（1）层第四系填土层，为素填土：人工堆积。
湿，结构松散，密实度差，为新近填土，尚未完成自重固结。

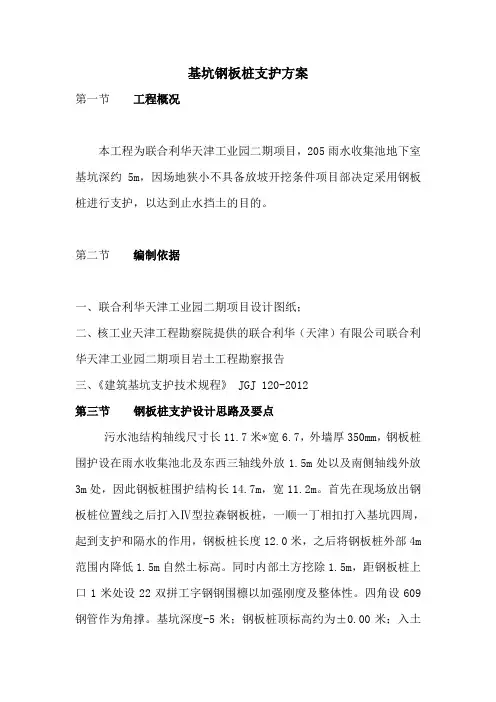

基坑钢板桩支护方案第一节工程概况本工程为联合利华天津工业园二期项目，205雨水收集池地下室基坑深约5m，因场地狭小不具备放坡开挖条件项目部决定采用钢板桩进行支护，以达到止水挡土的目的。
第二节编制依据一、联合利华天津工业园二期项目设计图纸；二、核工业天津工程勘察院提供的联合利华（天津）有限公司联合利华天津工业园二期项目岩土工程勘察报告三、《建筑基坑支护技术规程》 JGJ 120-2012第三节钢板桩支护设计思路及要点污水池结构轴线尺寸长11.7米*宽6.7，外墙厚350mm，钢板桩围护设在雨水收集池北及东西三轴线外放1.5m处以及南侧轴线外放3m处，因此钢板桩围护结构长14.7m，宽11.2m。
首先在现场放出钢板桩位置线之后打入Ⅳ型拉森钢板桩，一顺一丁相扣打入基坑四周，起到支护和隔水的作用，钢板桩长度12.0米，之后将钢板桩外部4m 范围内降低1.5m自然土标高。
同时内部土方挖除1.5m，距钢板桩上口1米处设22双拼工字钢钢围檩以加强刚度及整体性。
四角设609钢管作为角撑。
基坑深度-5米；钢板桩顶标高约为±0.00米；入土深度7米。
拉森钢板桩用吊车就位后采用履带式神钢450-6e的液压振锤的锤机施打。
第四节基坑稳定性换算排桩支护----------------------------------------------------------------------[ 基本信息 ]----------------------------------------------------------------------规范与规程《建筑基坑支护技术规程》 JGJ 120-2012内力计算方法增量法支护结构安全等级二级支护结构重要性系数γ0 1.00基坑深度H(m) 5.000嵌固深度(m)7.000桩顶标高(m)0.000桩材料类型钢板桩├每延米截面面积A(cm2)236.00├每延米惯性矩I(cm4)39600.00└每延米抗弯模量W(cm3)2200.00└抗弯f(Mpa)215有无冠梁无放坡级数0超载个数1支护结构上的水平集中力0----------------------------------------------------------------------[ 超载信息 ]----------------------------------------------------------------------超载类型超载值作用深度作用宽度距坑边距形式长度序号(kPa,kN/m)(m)(m)(m)(m) 120.0000.00020.0000.000条形-------------------------------------------------------------------------[ 附加水平力信息 ]----------------------------------------------------------------------水平力作用类型水平力值作用深度是否参与是否参与序号(kN)(m)倾覆稳定整体稳定----------------------------------------------------------------------[ 土层信息 ]----------------------------------------------------------------------土层数5坑内加固土否内侧降水最终深度(m) 6.000外侧水位深度(m)8.000内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)---弹性计算方法按土层指定ㄨ弹性法计算方法m法基坑外侧土压力计算方法主动----------------------------------------------------------------------[ 土层参数 ]----------------------------------------------------------------------层号土类名称层厚重度浮重度粘聚力内摩擦角(m)(kN/m3)(kN/m3)(kPa)(度)1素填土 3.8018.8---16.2011.132淤泥质土 5.9017.87.811.709.803粘性土 6.0020.010.0------4粘性土 2.0020.310.3------5粉土 3.8021.511.5------层号与锚固体摩粘聚力内摩擦角水土计算方法m,c,K值抗剪强度擦阻力(kPa)水下(kPa)水下(度)(kPa) 160.0---------m法 4.68---260.00.0033.00分算m法18.48---360.013.4917.93合算m法7.50---4120.013.1518.50分算m法10.00---5120.010.3823.91分算m法10.00-------------------------------------------------------------------------[ 支锚信息 ]----------------------------------------------------------------------支锚道数1支锚支锚类型水平间距竖向间距入射角总长锚固段道号(m)(m)(°)(m)长度(m)1内撑 4.0000.200---------支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数1600.0015.00---2～---1000.00 1.00----------------------------------------------------------------------[ 土压力模型及系数调整 ]----------------------------------------------------------------------弹性法土压力模型: 经典法土压力模型:层号土类水土水压力外侧土压力外侧土压力内侧土压力内侧土压力名称调整系数调整系数1调整系数2调整系数最大值(kPa) 1素填土合算 1.000 1.0000.000 1.00010000.000 2淤泥质土分算 1.000 1.0000.000 1.00010000.000 3粘性土合算 1.000 1.0000.000 1.00010000.000 4粘性土分算 1.000 1.000 1.000 1.00010000.000 5粉土分算 1.000 1.000 1.000 1.00010000.000----------------------------------------------------------------------[ 工况信息 ]----------------------------------------------------------------------工况工况深度支锚号类型(m)道号1开挖0.700---2加撑--- 1.内撑3开挖 5.000------------------------------------------------------------------------- [ 设计结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 结构计算 ]---------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：----------------------------------------------------------------------[ 截面计算 ]----------------------------------------------------------------------[ 截面参数 ]弯矩折减系数0.85剪力折减系数 1.00荷载分项系数 1.25[ 内力取值 ]段内力类型弹性法经典法内力内力号计算值计算值设计值实用值基坑内侧最大弯矩(kN.m)0.00148.440.000.001基坑外侧最大弯矩(kN.m)0.52138.140.550.55最大剪力(kN)12.9587.8316.1916.19[ 截面验算 ]基坑内侧抗弯验算(不考虑轴力)σnei = Mn / Wx= 0.000/(2200.000*10-6)= 0.000(MPa) < f = 215.000(MPa) 满足基坑外侧抗弯验算(不考虑轴力)σwai = Mw / Wx= 0.549/(2200.000*10-6)= 0.250(MPa) < f = 215.000(MPa) 满足式中:σwai———基坑外侧最大弯矩处的正应力(Mpa);σnei———基坑内侧最大弯矩处的正应力(Mpa);Mw ———基坑外侧最大弯矩设计值(kN.m);Mn ———基坑内侧最大弯矩设计值(kN.m);Wx ———钢材对x轴的净截面模量(m3);f ———钢材的抗弯强度设计值(Mpa);---------------------------------------------------------------------- [ 整体稳定验算 ]----------------------------------------------------------------------计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 0.40m滑裂面数据整体稳定安全系数 K s = 1.938圆弧半径(m) R = 8.367圆心坐标X(m) X = -1.472圆心坐标Y(m) Y = 1.236---------------------------------------------------------------------- [ 抗倾覆稳定性验算 ]---------------------------------------------------------------------- 抗倾覆安全系数:= K s M p M aM p——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。
雨水池清水池基坑支护开挖施工方案1. 引言本文档旨在提供雨水池清水池基坑支护开挖施工方案。
该方案包括基坑支护设计和开挖施工过程，以及相应的安全措施。
本方案的目标是确保施工过程的安全性和高效性，并保证雨水池清水池的正常运行。
2. 设计方案2.1 基坑支护设计根据现场实际情况和工程需求，采用以下基坑支护设计方案：•周边支护：使用钢支撑和混凝土搅拌桩组合的方式实施周边支护。
•底部支护：采用非开挖段和挖土段的混凝土浇筑方式进行底部支护。
•防水处理：在基坑内侧设置防水层，使用高强度防水材料进行处理，确保基坑内不受地下水渗漏影响。
2.2 开挖施工过程开挖施工过程分为以下几个阶段：2.2.1 周边支护施工1.设置施工边界线，确保施工区域与周边道路和建筑物保持一定距离。
2.使用挖掘机进行基坑挖掘，根据设计要求控制开挖深度和坡度。
3.在基坑边缘安装钢支撑，并进行临时固定，以防止基坑坍塌。
4.依次设置混凝土搅拌桩，桩间距根据设计要求进行调整。
5.完成支撑体系后，进行检查和测试，确保支护结构的稳定性和可靠性。
2.2.2 底部支护施工1.在挖土段落设置止水帷幕，并进行灌浆固化，以防止地下水渗漏。
2.进行底部支护的非开挖段混凝土浇筑，确保基坑底部的平整度和承载力。
3.根据设计要求，在混凝土表面设置钢筋网片，增强底部支护结构的强度和稳定性。
2.2.3 防水处理施工1.在基坑内侧设置排水系统，以排除积水，并确保基坑内部保持干燥。
2.使用高强度防水材料进行基坑内侧的防水处理，确保地下水不会渗漏进入基坑。
3.进行检查和测试，确保防水处理的效果符合设计要求。
3. 安全措施在施工过程中，应采取以下安全措施：•工作人员应穿戴好安全防护装备，包括安全帽、安全鞋、手套等。
•严格控制施工现场人员数量，确保施工过程的安全性。
•安排专人负责施工现场的安全管理，检查施工设备和支护结构的稳定性。
•定期组织施工人员进行安全教育和培训，提高安全意识和应急处理能力。

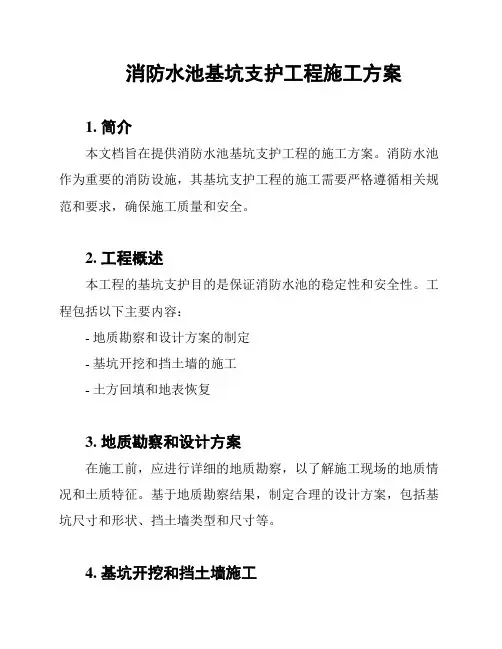

消防水池基坑支护工程施工方案1. 简介本文档旨在提供消防水池基坑支护工程的施工方案。
消防水池作为重要的消防设施，其基坑支护工程的施工需要严格遵循相关规范和要求，确保施工质量和安全。
2. 工程概述本工程的基坑支护目的是保证消防水池的稳定性和安全性。
工程包括以下主要内容：- 地质勘察和设计方案的制定- 基坑开挖和挡土墙的施工- 土方回填和地表恢复3. 地质勘察和设计方案在施工前，应进行详细的地质勘察，以了解施工现场的地质情况和土质特征。
基于地质勘察结果，制定合理的设计方案，包括基坑尺寸和形状、挡土墙类型和尺寸等。
4. 基坑开挖和挡土墙施工基坑开挖应按照设计要求进行，确保基坑的稳定性和开挖面的平整度。
同时，需要根据设计方案施工挡土墙，确保挡土墙的抗滑稳定性和承载能力。
5. 土方回填和地表恢复基坑开挖完成后，应按照设计要求进行土方回填。
回填土应符合相应的技术要求，保证基坑周边地区的稳定性和安全性。
同时，需要进行地表恢复，保持施工现场的整洁和美观。
6. 施工质量和安全控制在整个施工过程中，应严格控制施工质量和安全。
施工单位应按照相关规范和要求进行施工，确保工程质量。
同时，应采取必要的安全措施，防止施工过程中发生意外事故。
7. 施工进度计划和监控在施工前制定详细的施工进度计划，并进行监控和调整，确保施工按照计划进行。
及时发现和解决施工中的问题，确保工期的顺利完成。
8. 施工报验和竣工验收在施工完成后，进行施工报验和竣工验收。
验收过程中应对施工质量、安全和相应文件资料进行综合评估，确保施工质量符合相关标准和要求。
以上是关于消防水池基坑支护工程施工方案的简要介绍，具体的工程细节和技术要求可根据实际情况进行详细制定和调整。
在施工过程中应注意安全，并与相关部门保持密切沟通和协调。

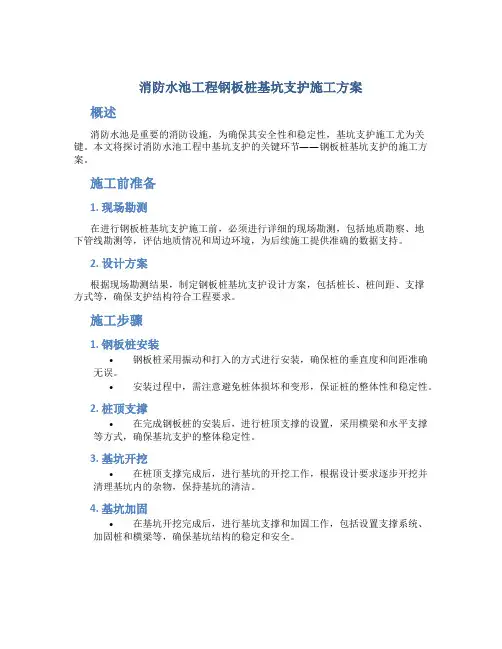

消防水池工程钢板桩基坑支护施工方案概述消防水池是重要的消防设施，为确保其安全性和稳定性，基坑支护施工尤为关键。
本文将探讨消防水池工程中基坑支护的关键环节——钢板桩基坑支护的施工方案。
施工前准备1. 现场勘测在进行钢板桩基坑支护施工前，必须进行详细的现场勘测，包括地质勘察、地下管线勘测等，评估地质情况和周边环境，为后续施工提供准确的数据支持。
2. 设计方案根据现场勘测结果，制定钢板桩基坑支护设计方案，包括桩长、桩间距、支撑方式等，确保支护结构符合工程要求。
施工步骤1. 钢板桩安装•钢板桩采用振动和打入的方式进行安装，确保桩的垂直度和间距准确无误。
•安装过程中，需注意避免桩体损坏和变形，保证桩的整体性和稳定性。
2. 桩顶支撑•在完成钢板桩的安装后，进行桩顶支撑的设置，采用横梁和水平支撑等方式，确保基坑支护的整体稳定性。
3. 基坑开挖•在桩顶支撑完成后，进行基坑的开挖工作，根据设计要求逐步开挖并清理基坑内的杂物，保持基坑的清洁。
4. 基坑加固•在基坑开挖完成后，进行基坑支撑和加固工作，包括设置支撑系统、加固桩和横梁等，确保基坑结构的稳定和安全。
施工质量控制进行钢板桩基坑支护施工时，需严格控制施工质量，确保施工安全和所成工程符合设计要求。
质量控制主要包括以下几个方面： - 施工现场质量监督与检查 - 施工人员技术培训和安全教育 - 施工过程监测和数据记录 - 施工质量评估与验收施工安全在进行钢板桩基坑支护施工时，必须重视施工安全，避免发生意外事故。
为此，必须严格遵守相关安全规定，并做好以下措施： - 安全通道设置 - 安全警示标志设置 - 安全防护设施的安装 - 安全检查制度的执行施工结束施工完成后，需对整个钢板桩基坑支护工程进行验收，确保工程质量和安全达到设计要求。
同时，需制定基坑维护计划，对基坑支护结构进行定期检查和维护，延长基坑使用寿命。
以上是关于消防水池工程钢板桩基坑支护施工方案的详细步骤和要点，只有严格按照施工要求和安全标准进行操作，才能确保工程的质量和安全，有效地完成支护工作。

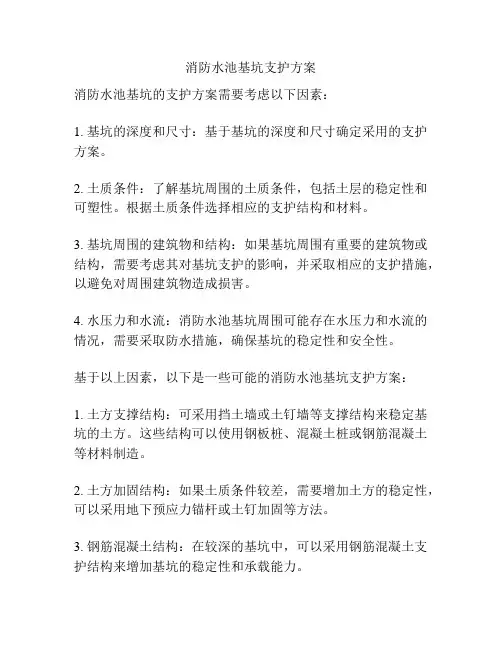

消防水池基坑支护方案
消防水池基坑的支护方案需要考虑以下因素：
1. 基坑的深度和尺寸：基于基坑的深度和尺寸确定采用的支护方案。
2. 土质条件：了解基坑周围的土质条件，包括土层的稳定性和可塑性。
根据土质条件选择相应的支护结构和材料。
3. 基坑周围的建筑物和结构：如果基坑周围有重要的建筑物或结构，需要考虑其对基坑支护的影响，并采取相应的支护措施，以避免对周围建筑物造成损害。
4. 水压力和水流：消防水池基坑周围可能存在水压力和水流的情况，需要采取防水措施，确保基坑的稳定性和安全性。
基于以上因素，以下是一些可能的消防水池基坑支护方案：
1. 土方支撑结构：可采用挡土墙或土钉墙等支撑结构来稳定基坑的土方。
这些结构可以使用钢板桩、混凝土桩或钢筋混凝土等材料制造。
2. 土方加固结构：如果土质条件较差，需要增加土方的稳定性，可以采用地下预应力锚杆或土钉加固等方法。
3. 钢筋混凝土结构：在较深的基坑中，可以采用钢筋混凝土支护结构来增加基坑的稳定性和承载能力。
4. 地下连续墙：如果基坑周围有重要的建筑物或结构，可以采用地下连续墙来增加基坑的稳定性和抗侧力能力。
5. 防水处理：对于存在水压力和水流的情况，需要进行防水处理，可采用防水涂料、防水板材或混凝土防水层等方法。
需要根据具体情况综合考虑以上支护方案，确保消防水池基坑的安全和稳定。
同时，为了确保方案的有效实施，建议在设计阶段与专业的工程师团队进行咨询和评估。

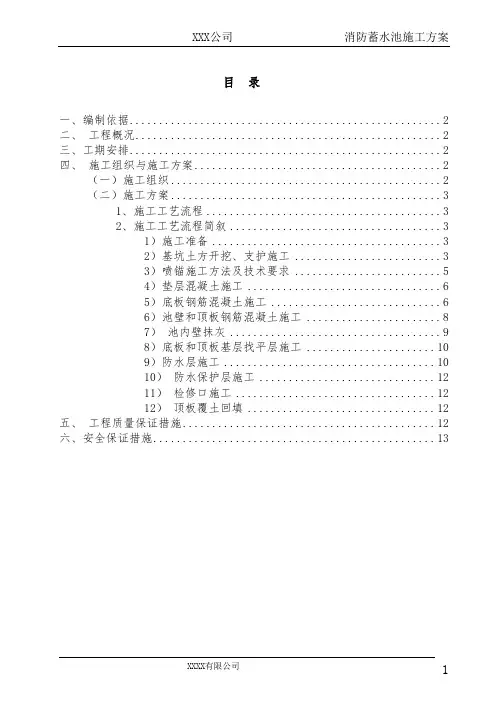

目录一、编制依据 (2)二、工程概况 (2)三、工期安排 (2)四、施工组织与施工方案 (2)（一）施工组织 (2)（二）施工方案 (3)1、施工工艺流程 (3)2、施工工艺流程简叙 (3)1）施工准备 (3)2）基坑土方开挖、支护施工 (3)3）喷锚施工方法及技术要求 (5)4）垫层混凝土施工 (6)5）底板钢筋混凝土施工 (6)6）池壁和顶板钢筋混凝土施工 (8)7）池内壁抹灰 (9)8）底板和顶板基层找平层施工 (10)9）防水层施工 (10)10）防水保护层施工 (12)11）检修口施工 (12)12）顶板覆土回填 (12)五、工程质量保证措施 (12)六、安全保证措施 (13)消防蓄水池施工方案一、编制依据1）新增消防水池设计图纸。
2）XXX勘测设计院出具的详勘阶段地质勘查报告。
3）消防水池所在位置的周围环境条件。
4）有关建设工程法律、法规、规范、规定和验收标准。
二、工程概况1、该消防水池平面尺寸11.9×10.6m，容积268立方米，埋入地面以下，其顶板覆土高度3.2米，属于标后新增工程项目，位于西部智谷四组团地下室锅炉房顶板附近，混凝土等级;墙身、底板和顶板C30P6、垫层C15。
建筑设计情况：因消防建施设计图纸没有详细说明建筑做法，项目对建筑设计漏项项目进行了技术核定，明确：1）水池防水做法：池内（底）壁采用2厚非焦油聚氨脂防水涂料；顶板采用4mm厚SBS防水卷材。
2）防水基层处理：25mm厚1:2.5水泥砂浆抹灰（池壁)或找平（顶板和底板顶面）。
3）防水保护层采用：20mm厚1:2.5水泥砂浆抹灰（池壁、底板)和50厚配筋混凝土（Ф4@200）。
2、该工程基坑开挖深度超过5米，属于深基坑。
三、工期安排2013年12月14日至2014年4月10日四、施工组织与施工方案（一）施工组织本消防水池为四组团负责施工，班子成员同B地块1标段项目班子，具体由项目执行经理黄小平全权负责，杜建政负责技术、郭宏发负责日常生产管理、周忠明负责劳务调遣，按项目下达的月度计划安排消防水池的施工。

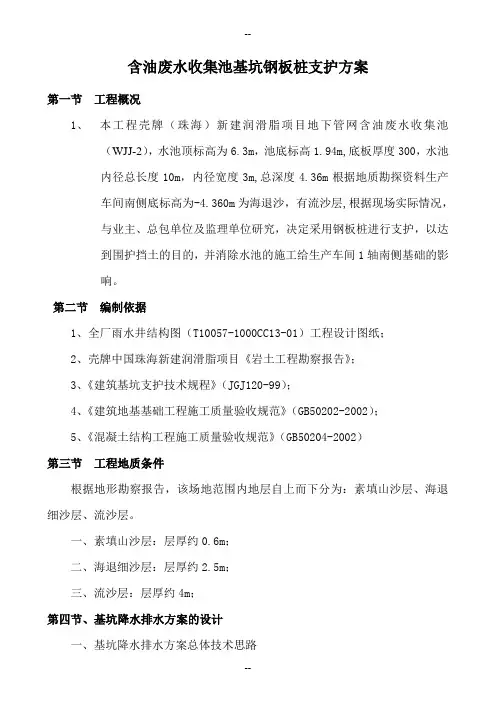

含油废水收集池基坑钢板桩支护方案第一节工程概况1、本工程壳牌（珠海）新建润滑脂项目地下管网含油废水收集池（WJJ-2），水池顶标高为6.3m，池底标高1.94m,底板厚度300，水池内径总长度10m，内径宽度3m,总深度4.36m根据地质勘探资料生产车间南侧底标高为-4.360m为海退沙，有流沙层,根据现场实际情况，与业主、总包单位及监理单位研究，决定采用钢板桩进行支护，以达到围护挡土的目的，并消除水池的施工给生产车间1轴南侧基础的影响。
第二节编制依据1、全厂雨水井结构图（T10057-1000CC13-01）工程设计图纸；2、壳牌中国珠海新建润滑脂项目《岩土工程勘察报告》；3、《建筑基坑支护技术规程》（JGJ120-99）；4、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；5、《混凝土结构工程施工质量验收规范》（GB50204-2002）第三节工程地质条件根据地形勘察报告，该场地范围内地层自上而下分为：素填山沙层、海退细沙层、流沙层。
一、素填山沙层：层厚约0.6m；二、海退细沙层：层厚约2.5m；三、流沙层：层厚约4m；第四节、基坑降水排水方案的设计一、基坑降水排水方案总体技术思路场地内对基坑施工有影响的地下水水位标高大概为-1.5～-2.0m以下。
(1)根据该场地地下水埋藏条件、基坑开挖深度、本工程实际情况以及场地附近地区已有的施工经验，拟采用水池四角设降水井降水方案降低地下水位，即在基坑坑内四角各布设一个排水深井，由排水井统一将地下水抽出，达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水、排水的要求。
(2)在基坑四周及时设置排水明沟，挖b=300mm ，h=500mm的沟，坑中增设2道过水明沟，b=200mm，h=250mm，将沟中水引至深井中。
(3)设4台50潜水泵抽水。
将水抽至现场原有的排水井中排走，抽水期自挖土至基础回填土施工完停止，三班不停连续排水。

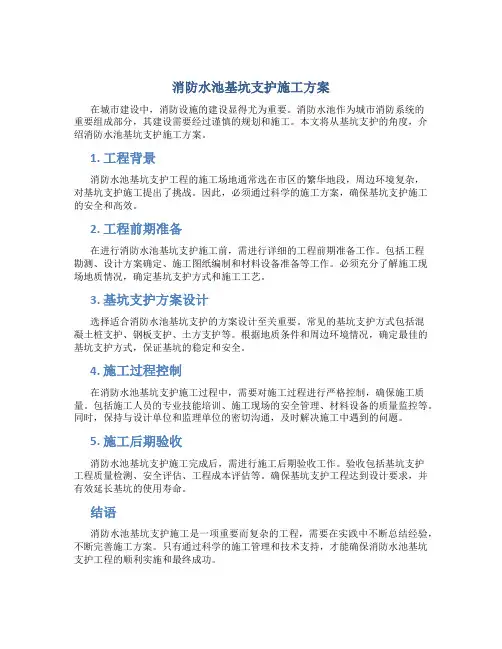

消防水池基坑支护施工方案在城市建设中，消防设施的建设显得尤为重要。
消防水池作为城市消防系统的重要组成部分，其建设需要经过谨慎的规划和施工。
本文将从基坑支护的角度，介绍消防水池基坑支护施工方案。
1. 工程背景消防水池基坑支护工程的施工场地通常选在市区的繁华地段，周边环境复杂，对基坑支护施工提出了挑战。
因此，必须通过科学的施工方案，确保基坑支护施工的安全和高效。
2. 工程前期准备在进行消防水池基坑支护施工前，需进行详细的工程前期准备工作。
包括工程勘测、设计方案确定、施工图纸编制和材料设备准备等工作。
必须充分了解施工现场地质情况，确定基坑支护方式和施工工艺。
3. 基坑支护方案设计选择适合消防水池基坑支护的方案设计至关重要。
常见的基坑支护方式包括混凝土桩支护、钢板支护、土方支护等。
根据地质条件和周边环境情况，确定最佳的基坑支护方式，保证基坑的稳定和安全。
4. 施工过程控制在消防水池基坑支护施工过程中，需要对施工过程进行严格控制，确保施工质量。
包括施工人员的专业技能培训、施工现场的安全管理、材料设备的质量监控等。
同时，保持与设计单位和监理单位的密切沟通，及时解决施工中遇到的问题。
5. 施工后期验收消防水池基坑支护施工完成后，需进行施工后期验收工作。
验收包括基坑支护工程质量检测、安全评估、工程成本评估等。
确保基坑支护工程达到设计要求，并有效延长基坑的使用寿命。
结语消防水池基坑支护施工是一项重要而复杂的工程，需要在实践中不断总结经验，不断完善施工方案。
只有通过科学的施工管理和技术支持，才能确保消防水池基坑支护工程的顺利实施和最终成功。
阳泉市污水处理厂提标改造工程高效反应沉淀池基坑支护、土方开挖方案文件编号：SXJG/5F/YQWSGW-2016-01审批人：编制人：山西建筑工程(集团)总公司五分公司二0一六年三月目录一、工程概况－－－－－－－－－－－－－－－－－－－－－－－11、工程概况－－－－－－－－－－－－－－－－－－－－－－－12、工程地质、水文及周边环境情况－－－－－－－－－－－－13、设计要求－－－－－－－－－－－－－－－－－－－－－4二、编制依据－－－－－－－－－－－－－－－－－－－－－－5三、施工计划－－－－－－－－－－－－－－－－－－－－－－61、施工总体部署－－－－－－－－－－－－－－－－－－－62、主要材料与设备计划－－－－－－－－－－－－－－－7四、主要施工工艺和技术措施－－－－－－－－－－－－－－－71、混凝土灌注桩施工－－－－－－－－－－－－－－－－－72、预应力锚索施工－－－－－－－－－－－－－－－－－－－ 113、基坑土方开挖施工方案－－－－－－－－－－－－－－－ 15五、安全保证措施－－－－－－－－－－－－－－－－－－－－－201、安全生产管理目标－－－－－－－－－－－－－－－－－202、安全保证措施－－－－－－－－－－－－－－－－－－－203、安全技术措施－－－－－－－－－－－－－－－－－－－204、施工机械安全操作措施－－－－－－－－－－－－－－－215、施工现场临时用电及机械用电安全控制措施－－－－－－216、文明施工和环境保护－－－－－－－－－－－－－－－－227、雨季施工措施－－－－－－－－－－－－－－－－－－－238、基坑开挖环境监测及应急预案－－－－－－－－－－－－－23六、劳动力计划表－－－－－－－－－－－－－－－－－－－－－－29七、附件：计算书、设计图、施工进度计划－－－－－－－－－－－－ 30一、工程概况1、工程概况本工程为阳泉市污水处理厂提标改造高效反应沉淀池工程。
拟建场地位于阳泉市污水处理厂南侧，场地南侧、西侧为污水厂围墙，东侧为二沉C池，交通较为便利。
拟建高效反应沉淀池两座，结构相同，1号池位于2号池北侧，两池相邻，基坑深度为9.5m，基坑周长153m。
南侧原化工厂水管位于新建沉淀及支护基础范围内（见总平面图），需移至支护范围以外。
北侧有排水涵洞（具体位置现场定），需改线移出支护范围外。
2、工程地质、水文及周边环境情况2.1地质情况（1）该场地属桃河低阶地地貌单元，场地由新近人工回填土形成的杂填土、第四系冲、洪积形成的粉砂、粉质粘土、细砂、卵石等组成。
岩土构成描述如下：①杂填土：杂色。
近期仍回填形成，成分以砖块、煤屑等混粘性土湿度大松散。
1号池，该层层厚1.4-3.2m之间，层底埋深1.4-3.2m之间，层底标高637.69-639.51m。
2号池，该层层厚2.5-4.0m之间，层底埋深2.5-4.0m之间，层底标高636.90-638.21m②粉土、粉质粘土褐黄色。
稍湿，可塑，中密，土体含粉细砂颗粒，因其含砂量不同，根据人工试验人定名为粉土和粉质粘土。
干强度中等，韧性较低，无摇震反应。
分布情况如下：1号池，该层层厚1.4-3.2m之间，层底埋深1.6-1.8m之间，层底标高637.69-638.21m。
2号池，该层层厚1.4m，层底埋深4.7m，层底标高636.03m。
③粉砂：黄褐色，砂质不均匀，级配较好，局部含卵石和粘性土，稍湿，稍密状态。
1号池，该层层厚5.1-15.1m之间，层厚埋深8.1-18.3m之间，层底标高622.61-632.62m。
2号池，该层层厚6.4-15.0m之间，层底埋深10.1-18.5m之间，层底标高622.54-630.61m。
④1层、卵石：黄褐色，透镜体状，薄层状分布在粉砂层中，母岩成分为砂岩，粒径1-15cm，含量60％-70％，充填砂类土，中密状态。
分布厚度0.7-3.3m，层底埋深12.0-13.1m，层底标高627.63-628.25m。
⑤粉质粘土黄褐色，褐灰色。
干强度中等，韧性中等，局部夹薄层粉细砂，湿，可塑，软塑。
由于土层含砂量不同局部相变为粉土。
1号池，该层层厚1.6-3.0m之间，层底埋深16.0-17.2之间，层底标高623.52-624.76m。
2号池，该层层厚0.6-0.8m之间，层底埋深13.6-16.2m之间，层底标高624.51-627.30m。
（2）各土层承载力特征值指标表2.2水文情况拟建高效反应沉淀池基坑范围内，勘察深度内未见地下水。
拟建场地非液化场地。
本场地标准冻结深度为0.68m。
2.3周边环境（1）拟建高效反应沉淀池东侧为二沉C池，西侧围墙外为义白路，南侧为厂区围墙外为河坡电厂，北侧为厂区道路。
（2）拟建筑高效反应沉淀池南侧原化工厂水管位于新建沉淀及支护基础范围内，需移至支护范围以外。
北侧有排水涵洞（具体位置现场定），需改线移出支护范围外。
（3）场地及周围不存在全新活动断裂及影响场地稳定的其他不良地质作用，场地为稳定场地。
3、设计要求3.1混凝土灌注桩（1）支护桩采用混凝土灌注桩,14.5m桩44根，11.35m桩21根，桩径800mm，桩中心距1.8mm，桩顶超灌0.5m，桩顶凿毛后设置1.2m×0.6m冠梁。
（2）桩身混凝土等级采用C30，主筋伸入冠梁长度35d（d为钢筋直径）；（3）混凝土灌注桩施工时，可视实际需要进行隔桩施工，以避免塌孔等不利情形。
3.2预应力锚索（1）西侧、南侧灌注桩锚索采用2道设置，冠梁下3.2m设置第一道锚索，与第一道间隔4m设置第二道锚索，锚索长度为18m。
东侧灌注桩锚索采用1道设置，冠梁下2m设置锚索，锚索长18m。
（2）预应力锚索采用7Φ5，材料均为1860MPa高强钢绞线。
（3）孔位允许偏差：水平方向100mm，垂直方向50mm，预应力锚索钻孔倾角15°，倾斜度允许偏差为3%，孔深应超过设计长度0.5m。
（4）预应力锚索下料时应注意预留张拉段长度(约1.5m)，安装前应认真清除锚索表面的油污和铁锈。
（5）采用专用锚杆机成孔，预应力锚索成孔孔径不小于150mm。
（6）水泥浆采用P.O42.5R水泥拌制，水灰比为0.50～0.6；注浆为两次注浆，第一次灌浆必须保证锚固段连接密实，泵压力不宜过大（0.5MP）在浆液硬化前不得使锚索承受外力，注浆初凝后采用二次注浆，第二次为高压注浆，注浆压力1-3MPa，若在第一次注浆过程中出现漏浆现象，采用间歇式注浆，由大到小调整浆液水灰比。
（7）锚索极限抗拔承载力应通过抗拔实验确定，实验方法应符合JGJ120-2012附录A的规定。
锚索锁定值取锚索轴向拉力标准值的0.8倍。
当锚固段注浆强度达到设计强度的85％且挂网完毕后，方可对锚索进行张拉及锁定。
锚索外露端穿过2个背靠背20#槽钢，采用专用张拉设备进行张拉、锁定，槽钢表面做防锈处理，锚索外露端正式张拉之前应取0.1-0.2倍设计轴向拉力予张拉1-2次，使锁体各部分接触紧密，锁体完整平直。
锚索张拉锁定荷载的25％、50％、75％、110％进行逐级张拉，每级张拉稳定10分钟。
测定锚索伸长值，核实伸长值与受力值是否相符，并做好记录，张拉结束后，按锁定值锁定。
3.3、挂网喷混凝土（1）挂网：在锚孔注浆结束后，进行坡面挂网，网片采用HPB300φ6.5、并采用电焊与桩间土钢筋头（长度不小于2.4m且植入土内段不小于1.5m，钢筋采用直径14的HRB400螺纹钢）。
（2）喷混凝土：待挂网结束后，进行坡面喷混凝土，喷射厚度为150mm，喷射混凝土强度为C25。
喷射手要控制好水灰比，保持混凝土表面平整，呈湿润光泽，无干斑或者滑移流淌现象。
喷射混凝土终凝2h 后，要洒水养护，根据气温条件一般养护3-7d。
二、编制依据（1）阳泉市污水处理厂一期高效反应沉淀池岩土工程详勘报告;（2）阳泉市污水处理厂一期高效反应沉淀池基坑支护设计图纸；（3）阳泉市污水处理厂提标改造工项目施工图第六册高效反应沉淀池图纸；（4）国家及行业相关技术标准、规程规范、强制性条文。
（5）国家有关环境保护、安全文明施工、职业健康方面的法律法规。
（6）工程地质勘探报告、地形图和工程测量控制网，现场勘测的管网位置、周围环境、地质资料、气候条件等资料。
（7）本企业质量、安全、工期、成本、环境保护控制、技术成果及同类型工程管理方面的施工经验。
（8）本工程中运用的主要施工规范、规程和施工图集。
《建筑基坑支护技术规程》（JGJ120-2012）；《建筑基坑支护工程技术规程》（DBJ04/T306-2014）；《岩土土钉（索）技术规程》（CECS22：2005）；《岩土工程勘察规范》（GB50021-2001）；《建筑地基基础设计规范》（GB50007-2011）；《锚杆喷射混凝土支护技术规范》（GB50086-2013）《建筑地基处理技术规范》（JGJ79-2012）；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《建筑边坡工程设计规范》(GB50330-2001)三、施工计划1、施工总体部署本支护工程于2016年4月1日开工，2016年5月12日完工，有效工期为42天。
本支护工程分为平整场地、灌注桩施工、土方分层开挖、锚索施工、挂网喷砼施工。
1.1施工进度计划横道图见（附表）2、主要材料与设备计划四、主要施工工艺和技术措施1、混凝土灌注桩施工1.1混凝土灌注桩施工准备（1）本支护工程混凝土灌注桩采用一台ZLB25-D48步履式长螺旋，一台25T汽车吊配合施工。
（2）测量定位桩的位置，做好标记。
（3）本支护工程混凝土灌注从西侧顺时针开始施工。
1.1.2混凝土灌注桩施工平面图1.2混凝土灌注桩设计图：1.3、混凝土灌注桩施工1.3.1主要设备：步履式长螺旋钻机。
钻机适用于回填土层、砂层、卵石层和粘土层、淤泥层及强风化岩层等软弱层的成孔。
1.3.2钻（挖）成孔技术要求：（1）埋设护筒时如果场地中杂填土较厚、松散必须将埋设的护筒底部穿过杂填土进入粉质粘土层，以保证杂填土不坍塌落入孔底。
（2）当钻（挖）到设计要求孔深时必须改用平底清渣钻具将孔底钻渣、泥浆水取出桩底以保证孔底沉渣符合设计要求。
（3）吊装钢筋笼时要高吊慢放垂直安装，不准横位斜插将孔壁泥土带入孔底形成沉渣。
（4）钢筋笼安装好后立即安放导管，导管吊脚高度控制在0.5～1.0m之间，不可将导管吊脚离孔底过高以免造成混凝土离释。
（5）导管安装完成后立即灌混凝土，灌混凝土时经常反复上下活动导管利用导管反插来捣实桩体混凝土。
大桩径的桩必要时于采用高压振动棒来捣实桩体混凝土。
1.2.3成孔质量标准（1）以机架上的高程标志和测锤测量深度换算值确定桩长符合设计要求。
（2）钻孔到达岩面立即通知值班监理确定终孔深度。
