CBZ8000调试注意事项

CBZ8000调试注意事项
z 在建立数据库的时候，有的人很喜欢按照每个间隔的类型去划分间隔，比如说 线路的保护和测控放在一个间隔，每一个主变的保护、测控、本体放到 一个间隔，还有就是按照电压等级划分间隔。这样的划分固然清晰明了， 但是对与 CBZ8000 系统来讲，由于所提供的特征类型字比较少，在每一 个间隔内的特征类型又只能有唯一的一个，这样导致的结果就是本间隔 内刀闸等遥控的特征类型分配不够，致使无法进行遥控。
z 还有一点要注意的是 CBZ8000 系统所提供的检修置位是间隔检修，这样一旦是检 修挂牌后，整个间隔内的所有装置都将处于被检修状态。所以，为了避免诸如此类 问题的发生，尽量把间隔划分的细致一些，每一个间隔内的装置越少越好，当出现 问题的时候也不至于影响到本间隔内的其他装置。
15．养成看报文分析问题的好习惯。报文是装置所上送的最原始的信息，也是最容易
有功 P 额定值： 3 ×电压额定值 ×电流额定值 ；
无功 Q 额定值： 3 ×电压额定值×电流额定值 ；
模拟量值:= 基值 ＋ 二次值×比例系数；
三． 远动系统
添加网关时首先添加虚网关装置（为全站总信号），因为用户一般要求转发点号的前两 个点为事故总和预告总。
1． 远动系数的计算（站内系数）：
电压： 电流： 功率： 功率因数： 频率： 温度/直流 档位： 接口数据（如 直流电压）
装置乘系数 120 6 1039．2 1．2 2．4 360 32 300
装置除系数 32767 32767 32767 32767 32767 32767 32 3000
规约量程 2048 2048 2048 2048 2048 2048 32 2048
调度系数 1.2*PT/2048 1.2*CT/2048 1.2*1.732*PT*CT/2048 1.2/2048 0．05（DISA） 360/2048 1 0．1

CBZ-8000变电站自动化系统技术说明书

CBZ-8000变电站自动化系统技术说明书

CBZ-8000变电站自动化系统技术说明书2007-11、系统概述随着我国电力事业的飞速发展，电网规模不断扩大，电网结构日趋复杂，高电压等级特别是500kV电压等级变电站得到了迅速发展并逐步成为区域电力枢纽或网架骨干节点，1000kV电压等级变电站也已经准备上马，电网运行需要传送的实时信息量成倍增多，对实时性要求更高。

另外，随着电力系统市场化改革的不断深入，电力系统“公司化改组、商业化运营、法制化管理”的时代已经到来。

这些都对变电站自动化提出了更高的技术要求。

许继电气股份有限公司通过对客户需求的充分调研和把握，借鉴了业界许多优秀自动化系统的成功经验，以先进可靠的计算机技术、网络通信技术和许继多年在自动化领域的积累为依托，倾力打造开发了CBZ-8000变电站自动化系统。

CBZ-8000变电站自动化系统遵循开放、先进、可靠、统一的设计理念，面对变电站需具备的功能和未来变电站自动化系统必然发展方向全面考虑，优化功能配置和简化系统结构，用分层、分布式的系统结构实现了面向对象的变电站自动化设计思想，完全兼容UNIX/Windows/Linux不同的操作系统。

可以根据不同电压等级的变电站自动化系统对监控主站软件的需求选择不同的操作系统。

系统实现了变电站功能的综合化、操作监视的屏幕化和运行管理的智能化。

“系统的整体性能达到了国际同类产品先进水平”（摘自鉴定证书）。

1.1系统设计目标：提高变电站自动化整体运行水平面向35kV～1000kV各电压等级变电站或开关站对自动化系统的功能需求，提供全面解决方案。

系统结构、软件和硬件的设计代表当今自动化技术的最新发展水平。

系统能适应变电站现场恶劣的运行环境，抗电磁干扰性好、可扩展性强。

采用开放性的国际标准以保证系统的开放性和兼容性，为广大电力用户提供更好更经济的服务。

提高设备利用率系统设计采用可持续发展策略，基于国际标准的开放性系统设计。

保证系统能随着变电站自动化技术的不断发展可在原有设计的基础上方便地进行更新和升级，系统可不必随新技术的发展而完全淘汰，最大限度地保障用户的投资，体现系统经济性的特点。

1-CBZ8000监控系统安装指南

1-CBZ8000监控系统安装指南

CBZ-8000变电站自动化系统（适用于2.3版本）简介及安装指南1.简介 (3)1.1CBZ-8000变电站自动化系统具有以下特点： (3)1.2运行环境 (4)2.系统的安装配置 (4)2.1安装SQLServer服务器程序 (4)2.2安装CBZ8000 (11)2.3安装True DBGrid Pro 7.0 (16)2.4系统启动 (20)2.5目录结构 (20)1.简介变电站自动化系统作为电力系统的基础自动化，在整个电力系统中起着举足轻重的作用。

随着电力系统的快速发展，对电力系统自动化水平要求也越来越高。

针对当前电力系统的最新要求，许继集团在广泛征求电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机最新技术，研制开发出CBZ-8000变电站自动化系统。

CBZ-8000变电站自动化系统基于Windows2000操作系统，采用面向对象的分层分布式设计思想，间隔层的设备直接通过以太网与上层进行通讯，系统设计遵循国际标准IEC 60870-5-103，IEC 60870-5-104传输规约，安全可靠性和开放性都得到了极大地提高。

CBZ-8000变电站自动化系统可广泛适用于500kV及以下各电压等级变电站系统。

1.1CBZ-8000变电站自动化系统具有以下特点：1.分层分布式结构。

系统分为两层：站控层和间隔层。

各间隔的设备相对独立，仅通过站内通信网与站控层进行互联。

2.系统可以根据用户的需要灵活配置。

系统各个应用单元按照模块化设计，可组可分。

小到变电站所有应用功能集中于一台计算机的最小模式配置，大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防工作站等大模式配置。

3.采用IEC60870（103，104）/61850国际标准通信规约，凡支持上述标准的其他厂家产品可方便地接入到变电站自动化系统中。

4.系统可采用光纤，电缆等多种通信介质，组网方式灵活，既可组成光纤自愈式环型以太网，也可以组成光纤星型网，或者组成总线网。

CDZ8000智能变配电系统.pptx

CDZ8000智能变配电系统.pptx
许继电气股份有限公司
许继电气股份有限公司

CDZ-8000 电气火灾监控报警系统
许继电气股份有限公司
CBZ-8600 区域监控中心系统
区域供电集中监控系统结构示意图
许继电气股份有限公司
CLZ-8000 智能照明控制系统
产品概述
❖ 智能照明控制系统是一套利用现代通讯技术，实现数字 化自动调光，系统会根据自然光的强度自动调整系统灯 光的明暗，以满足并保持活动空间亮度要求。
❖ CLZ-8000分布式无线照明系统采用了先进的数字化、模 块化、分布式、无线控制的系统架构，可实现对各种照 明灯更专业、更灵活的开关控制或调光控制，是实现舒 适照明的有效手段，也是节能的有效措施。该系统可广 泛应用于各类建筑内部照明、建筑泛光照明、户外景观 车站、户外休闲广场等场所，在提供智能、绿色、科学 的和管理手段的同时，也为建筑系统的节能做出贡献。
测控与控制功能
❖ 三相电流/电压、有功功率、无功功率、功率 因数、频率、有功电度、无功电度、复费率 、冬夏费率自动切换。
❖ 扩展四路无源开关量输入 ，两路开关量输出 功能。
性能特点
❖ PMF632B装置具有RS485通讯接口。 ❖ PMF632B装置采用后插拔方式，易于现场安
装和维护。
❖ 精度等级0.2。
50Vac/5A;30Vdc/5A ）。
性能特点
❖ 开关电源供电，交直流两用电源。 ❖ 单一电参数和多种电参数测量组合可选
择。 ❖ 精度等级0.2，各种参数可灵活选配。
许继电气股份有限公司
PMF632B 三相网络电量测控仪
产品概述
❖ PMF632B可以代替多种仪表、继电器、变送 器和其它元件，全电量测量。CT变比可自由 设定。适用于35kV～0.4kV 及690V电压等级 ，广泛适用于各行业供配电场所、能源管理 、自动化以及智能化网络监控系统等。

CDZ8000智能变配电系统培训手册20150123

CDZ8000智能变配电系统培训手册20150123

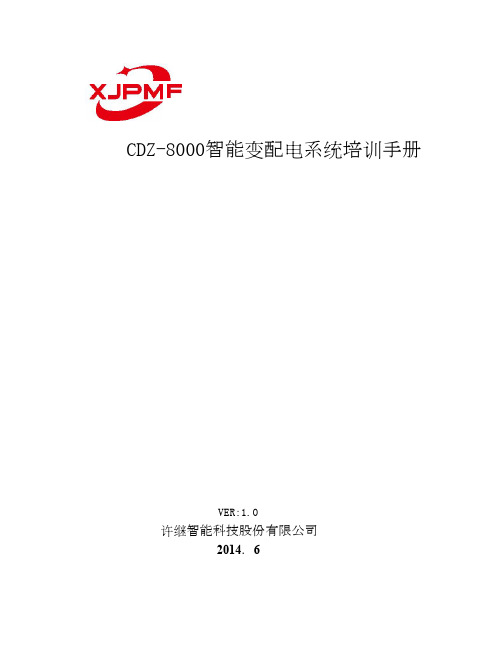

CDZ-8000智能变配电系统培训手册VER:1.0许继智能科技股份有限公司2014．6目录1、监控系统安装方法1）安装SQLServer服务器程序2）安装CDZ80003）安装True DBGrid Pro 7.04）监控系统备份、还原1.目录备份2.数据库备份3.备份还原5）目录结构2、工程师站安装方法1）安装SQLServer服务器程序2）安装ENG80003) 工程师站系统备份、还原1.目录备份2.数据库备份3.备份还原4）工程注意事项3、创建登录用户4、系统程序卸载1）监控系统程序卸载2）工程师站程序卸载5、系统使用方法1）程序启动、退出1.程序启动2.监控程序退出3.工程师站程序退出2）断路器、刀闸遥控操作3）实时报警处理4）历史报警查看5）报表操作6）曲线操作7）监控画面浏览8）继保工程师站9）远动终端设备6、系统基本维护1）操作员站维护1）数据维护1.遥测参数修改2.遥信参数修改3.遥控双编号修改4.间隔名称修改5.增加或修改权限2）在线监控：监控画面测点关联2）工程师站维护1.定值管理2.投退软压板3.修改间隔名称3）远动站4）增容间隔操作流程1.分配地址2.接通讯线3.监控数据库组态4.画面编辑5.报表制作6.曲线制作7.工程师站组态5）历史数据库的备份和清除1.备份历史库2.清除历史库6）双机配置7）820装置操作7、现场基本维护8、NWJ-801网关使用方法9、两端口串口服务器安装和使用指南1 串口服务器基本参数2 VSPM虚拟串口软件设置3恢复出厂值4指示灯含义5 MODBUSTO104软件说明一、监控系统的安装配置重装监控系统或Windows操作系统前，需要把监控系统数据库、监控画面、配置文件、报表曲线等备份，参考监控系统备份、工程师站备份及远动站备份说明。

CDZ-8000安装分为以下几个步骤：1．安装SQL Server2000数据库系统。

2．安装CDZ-8000变电站综合自动化应用软件。

CBZ-8000型变电所综合自动化系统的应用及参数分析

CBZ-8000型变电所综合自动化系统的应用及参数分析
能。 ２ ｉ 控 系 统 ．监 通信规约 。
采用Ｒ Ｏ 实时操 作系统 ，ｃ ＴＳ 语言编程 ，功 能稳定 可靠 ，升级维护更 方便 。模块 化程序 设 计 使 保 护 功 能 配 置 灵 活 ， 可 满 足 不 同 用 户 的 个性 化 需求 。 Ｃ 友好 的人 机 界 面 ． 大 屏 幕 液 晶 显示 屏 ， 中 文视 窗界 面 ， 保 护 信 息 、操 作 信 息 一 目 了然 ， 操 作 简 单 方 便 。面板Ｌ Ｄ Ｅ 指示 灯，清晰表 明装 置正 常、异 常 及 动 作 时 的各 种 状 态 。 ｄ ．动 作 过 程准 确 记 录 可记录Ｓ Ｅ Ｏ 等类型事件达上万条 ，且存储 的信息在 掉 电后不 会丢失 。便于事后事 故分 析 ，杜绝 原因不 明的动作 。事件报告采 用国 际标准 Ｃ Ｍ ＲＤ 格式存储 ，便于与其它分析 ＯＴ Ａ Ｅ
Ｃ Ｚ ８ ０ 监 控 系 统 遵 循 开 放 式 的 设 计 原 Ｂ 一０ ０ 则 ，基 于Ｗｉ ｄ ｗ Ｎ Ｉ ２ ０（Ｘ 操 作 系 统 和 ｎ ｏ ｓ Ｔ’ ０ ＶＰ Ｓ Ｌ Ｓ ｒ ｅ ２ ０ 商 用 数 据 库 管 理 系 统 ，采 用 Ｏ —ｅｖ ｒ０ ０
ｈ 用温 度 范 围宽 ：一 ５Ｃ ５ ０ 。 适 ２ ０ ￣＋ ５Ｃ 结语 Ａ ５ ０ ０ 电站 综 合 自动 化 系 统 集 变 电站 Ｒ ８０变 保 护 、 测 量 、 监 视 和 远 程 控 制 于一 体 ，替 代
、
管 理 过 程 中采 用 自控 技 术 和 信 息 处 理 与 传 输 技 术 ， 通 过 工 业 计 算 机 系 统 或 自动 控 制 装 置 代 替 人 工 作 业 进 行 各 种 运 行 作 业 ， 以 提 高 变 电站 运 行 及 管 理 能 力 的 一种 自动 化 系 统 。 Ｃ Ｚ ８ ０ 变 电站 综 合 自动 化 系 统 是将 变 Ｂ一 ００

许继CBZ8000远动系统调试手册

许继CBZ8000远动系统调试手册前言应用许继WYD-802、WYD-803、WYD-803A型号远动CBZ8000系统的变电站共计56座，占全网变电站总数的57％，为了提升工作效率，提高变电二次运检班成员的自动化水平，特编制本调试手册，为现场工作答疑解惑。

注：本手册适用于全网许继WYD-802、WYD-803、WYD-803A型号远动装置调试。

目录一、设置远动IP地址 (1)二、配置104通道 (1)三、配置转发表 (7)四、上传远动 (7)五、重启远动 (8)六、WYD-800系列远动通信中断故障处理 (9)七、附表：常用许继远动遥测浮点上送（13）规约系数表 (10)许继CBZ8000远动调试手册一、设置远动IP地址1.连接远动机的显示器、鼠标。

2.通过鼠标和显示器进入远动机配置菜单seeting→Network修改IP地址→run:regsave→OK，向监控、自动化申请重启远动，待自动化做好安措后。

Run：reboot→重启命令重启远动。

3.将调试笔记本电脑本机IP设置为：194.1.3.235，将调试笔记本电脑用网线与交换机相连。

4.笔记本运行：ping 10.100.100.3 -t，是否正常，正常则说明远动运行正常，否则检查远动或者笔记本IP配置是否正确。

二、配置104通道1.配置104通道：打开RTU备份，查看“通道配置”，建立新通道；进入参数配置→通道设置向导→以太网→IE104→下一步→目的地址（主站地址）2个；RTU IP为自动化给本站分配下发的IP地址，参数配置→公共地址个数为1，地址：0003。

三、配置转发表1.配置转发表→做数据库。

2.开关量：0001，SOE：0001，模拟量：4001，控制量：6001，做完库后检查遥信“触发SOE”为1，检查模拟量ASDU为“13”，检查SOE“触发遥信”与十进制的发送编码一致。

3.做完数据库后“CP”，并查看output文件夹是否进入有“RTU”“STARUP”文件夹。

智能配电系

功率因数、有功电度等电量参数，并可根据需要自由组合。可扩展两路DI、 1路DO（或1路4~20mA模拟量变送输出） 2. PMF632A可测量三相供电回路的电压、电流、有功功率、无功功率、频率、 功率因数、有功电度、无功电度等电量参数，并可根据需要自由组合。可扩 展两路有源DI
◆性能特点
1. 开关电源供电，交直流两用电源。 2. 单一电参数和多种电参数测量组合可选，单窗口高亮度显示。 3. 精度等级为0.2级。 4. 触点容量：250Vac/5A，30Vdc/5A。 5. 标准工业总线通讯，RS485接口，MODBUS通讯协议。
◆性能特点
1、具有1路RS485通讯接口 2、采用后插拔方式，易于现场安装和维护 3、扩展4路无源开关量输入、2路开关量输出 4、测量精度0.2级，远程分合控制；节点容量为220Vac/5A，30Vdc/5A
◆产品概述
主要有PMF611(单相和PMF631(三相)可编程电量监测仪，广泛应用于 0.4kV馈线,可以测量电压 /电流
CT变比可自由设定(变比范围：0~9999)，通用性强，有效节省备品备 件数量， 可选1路RS485通讯接口（MODBUS规约）
◆性能特点
1、开关电源供电，宽电压范围:85V~265V/AC，80V~300V/DC 2、宽频率范围：35Hz~65Hz,适应恶劣工作环境 3、精度：0.2级 4 、环境温度：-40℃~+70 ℃，相对湿度：5%~95%，功耗小于2VA 5、强过负载能力：额定220V或100V，持续1.2倍过载，
CDZ8000系统0.4kV设备简介 网络电量测控仪（L—CD—显示P）MF600系列(4)
◆产品概述
PMF632B可测量三相供电回路的电压、电流、有功功率、无功功率、频率、 功率因数、有功电度、无功电度等电量参数，标配1路RS485通讯接口，通讯规 约为MODBUS。可扩展4路DI、2路DO

CPZ8000系列电能管理系统用户操作说明书V2.0

CPZ8000P中低压智能配电管理系统CPZ8000P middle and low voltage intelligent power distribution management system操作说明书V2.0河南许继信息有限公司HENAN XUJI INFORMATION CO.,LTD.目录1概述 (3)1.1软件用途 (3)1.2 软件运行 (3)1.3硬件运行环境 (3)1.4软件运行环境 (3)2软件的安装和卸载 (5)2.1软件的安装 (5)2.2软件的卸载 (9)3软件路径设置 (12)4软件功能说明 (13)4.1 用户登录和注销 (14)4.2 键盘锁 (15)4.3 系统工具 (15)4.3.1越限告警设置 (15)4.3.2峰谷平设置 (16)4.3.3用户管理 (18)4.3.4修改操作密码 (19)4.3.5打印机设置 (19)4.3.6控制面板 (19)4.4 工程管理 (20)4.4.1设备管理 (20)4.4.2图纸管理 (21)4.4.3通讯录 (22)4.5 实时数据 (23)4.5.1实时信号查询 (23)4.5.2实时数据查询 (24)4.5.3回路数据查询 (24)4.6 历史数据 (25)4.6.1开关动作查询 (25)4.6.2历史数据查询 (26)4.6.3操作记录查询 (26)4.7 电能查询 (27)4.7.1历史电能查询 (27)4.7.2分时电能统计 (28)4.8 告警记录 (29)4.8.1变位告警 (29)4.8.2越限告警 (30)4.8.3 事件记录告警 (30)4.8.4历史遥信变位 (31)4.8.5历史越限告警 (31)4.8.6历史事件记录 (32)4.9 曲线查询 (33)4.9.1实时曲线 (33)4.9.2历史曲线 (33)4.9.3负荷曲线 (34)4.10 报表 (35)4.10.1日报表 (35)4.10.2周报表 (35)4.10.3月报表 (36)4.10.3季报表 (36)4.10.4年报表 (37)4.11 通讯状态 (38)4.11.1通讯状态图 (38)4.11.2通讯状态查询 (38)4.12 智能分析 (39)4.12.1曲线分析 (39)4.12.2时间统计 (40)4.12.3故障分析 (40)4.12.4开关动作统计 (41)4.13 电能质量 (42)4.13.1电压谐波分析 (42)4.13.2电流谐波分析 (42)4.13.3不平衡率分析 (43)4.13.4电压棒图 (43)4.14 左右键菜单 (44)4.14.1左键菜单 (44)4.14.2右键菜单 (45)4.15 摄像头 (47)5常见问题及解决方法 (50)1概述1.1软件用途随着我国电力系统的快速发展、用电负荷的持续增长、各种非线性负载不断出现所带来的电能质量问题日趋严重，使得供电公司和用户更加需要有效的电力监控解决方案来应对上述变化所带来的挑战，以实现输配电系统的可靠、高效、低耗的运行。

许继CBZ-8000系统特点

同事们好：由于****集团**有限公司120万吨/年磷铵项目110KV变电所综合自动化保护系统，由****院设计，是按西门子的保护设计的1、内知名厂家与国外厂家的保护差别：目前国内知名厂家，如南瑞继保公司、国电南自股份公司、许继电气公司、北京四方继保公司等，与国外的大品牌，如ABB、西门子、施耐德、GE、法国Areva阿海珐(原法国Alstom阿尔斯通)等公司的差别越来越小。

我国的微机保护研究起步于20世纪70年代末期、80年代初期，尽管起步晚，但是由于我国继电保护工作者的努力，进展却很快。

尤其是经过国内的农网改造和城网改造，国家投入大量的资金，这也促使我国微机保护得到更快的发展。

目前国内知名厂家微机保护的硬件设备的主要元器件（如CPU、电容等）都是采用进口国际知名品牌，主要加工生产设备（如表面贴装线、自动检测装置）也是引进国外先进设备，因此在制造工艺和流程上并不比国外的差。

更重要的是，我国继电保护工作者在参考国外保护原理的基础上，根据我国的电网特点，开发出更好的原理和算法，更好的满足我国电网要求。

易于接入其他系统：国内主要厂家产品都采用国际标准103、104规约，这样很容易接入其他控制系统或其他智能设备接入本系统，而国外主要厂家都采用各自的规约标准。

如西门子FROFIBUS规约，施奈德采用MODIBUS规约等。

服务好：国外产品好多服务都是按天收费的，而国内产品就是过了质保期，也大多是免费服务（只要不更换东西）。

全中文：国外产品大多是英文显示，给普通用户使用造成不便，即使经过改良，为中文显示，有时候也不符合中国人的操作习惯。

也许正是以上原因，目前220KV及以下电压等级变电站自动化系统大都采用了国产产品，330KV及以上电压等级变电站自动化系统也大量使用了国产产品。

2、许继电气CBZ-8000变电站自动化系统与国内厂家的产品区别：针对110kV变电站典型系统图如下:主要分为装置层、网络层和站控层。
